【Unity的自定义轴排序模式】排序算法和冲突处理

注：本文仅讨论当渲染队列相同，渲染优先级除自定义轴都相同的情况。

Unity的自定义轴排序模式（Transparency Sort Mode）

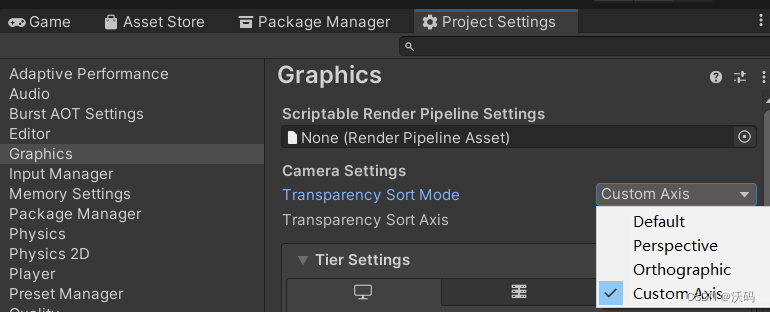

在主菜单：Edit > Projecting Settings > Graphics > Transparency Sort Mode设置为CustomAxis时，通过设置Transparency Sort Axis的xyz三个值自定义渲染顺序。

不懂矩阵可以继续看，之后会解释，很简单

渲染顺序是用Transparency Sort Axis矩阵乘transform.position矩阵的转置，得到一个数字，暂且称之为“自定义轴排序数”。自定义轴排序数大的先渲染，先渲染的会被后渲染的覆盖。

例子

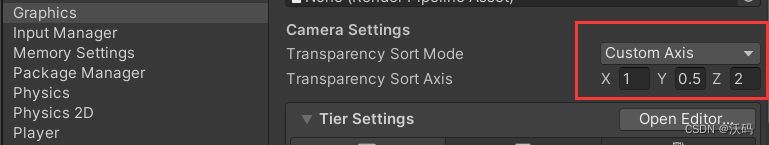

如Transparency Sort Axis值为（1，0.5，2）

有两个物体a，b：
a的transform.possition是(0.7, 1, 2.4)，这里设置颜色为红色，方便区分：

b的transform.position是（1, 1, 1），颜色为绿色：

按上述方法计算如下：

可求得a的自定义轴排序数为6，b的自定义轴排序数为3.5，a的自定义轴排序数大于b，因此物体a（本文中为红色圆圈）会在物体b（本文中为绿色圆圈）前渲染，也就是a会被b覆盖（红色被绿色覆盖）。

结果如下：

冲突处理

当自定义轴排序数相同时，其余渲染队列顺序都相同时，会由Unity的仲裁程序判定渲染的优先级，此优先级会改变，但改变触发条件暂不知，例如自定义轴排序数都为1，则有时a会覆盖b，有时b会覆盖a。

因此如果要精确控制渲染顺序，要设定好排序顺序，不能依靠Unity的仲裁程序。
