7 AC & DC全局定义(AC & DC Global Definitions)
7.1 Tx, Rx和通道定义

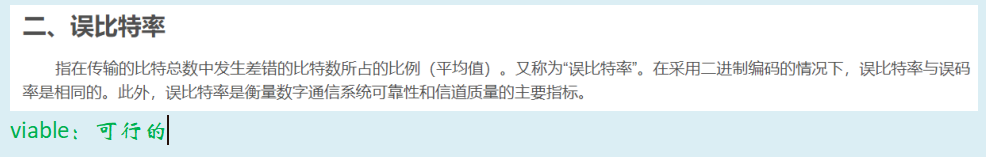

7.2 误码率
7.2.1 简介

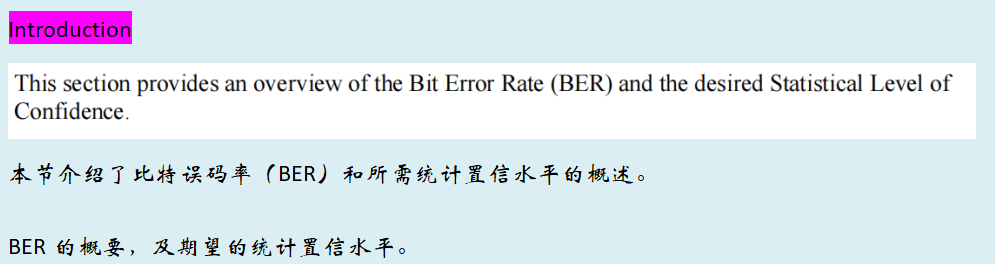

本节介绍了比特误码率(BER)和所需统计置信水平的概述。
BER的概要,及期望的统计置信水平。
7.2.2 一般方程

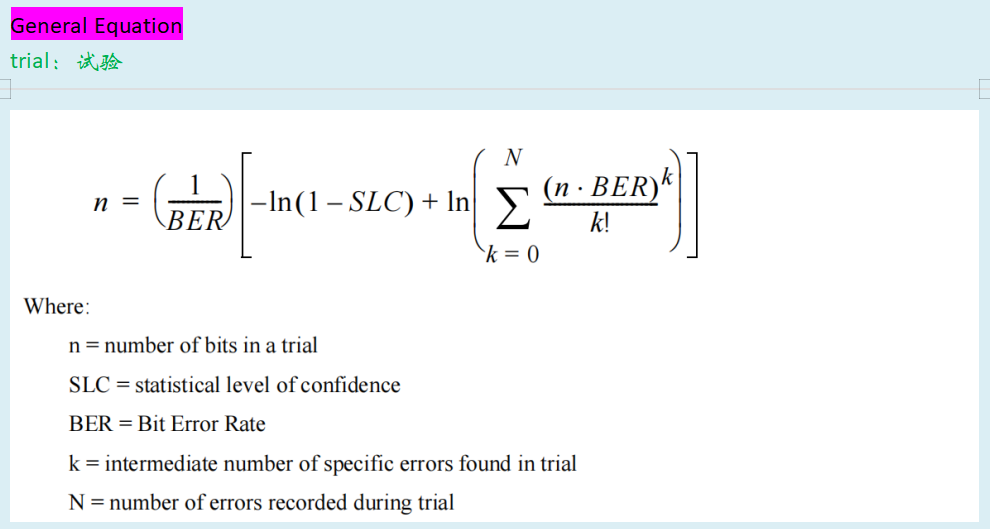

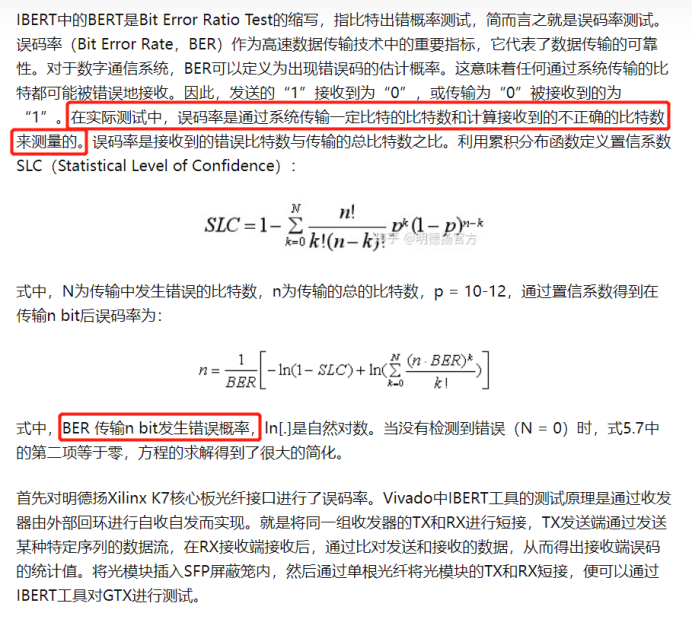

n:一次试验中的bits数——根据BER、SLC可以推算传输n bits数据后将发生错误
SLC:统计置信水平
BER:误比特率
k:试验中发现的特定错误的中间数
N:一次试验中错误记录的数量

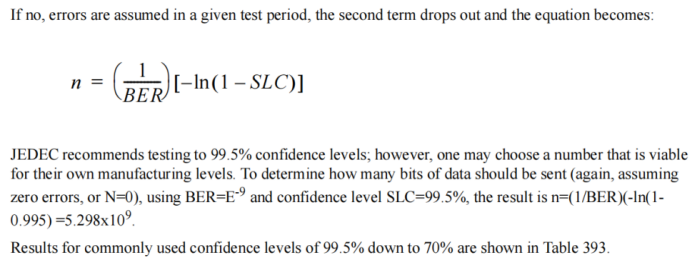

如果没有错误,即N=0,第二项可以去掉,上面等式等价于这个等式。
JEDEC推荐的测试置信系数为99.5%;可以根据制造水平选择一个可行的置信系数,去确定传输多少bits数据。
7.2.3 最小误码率要求

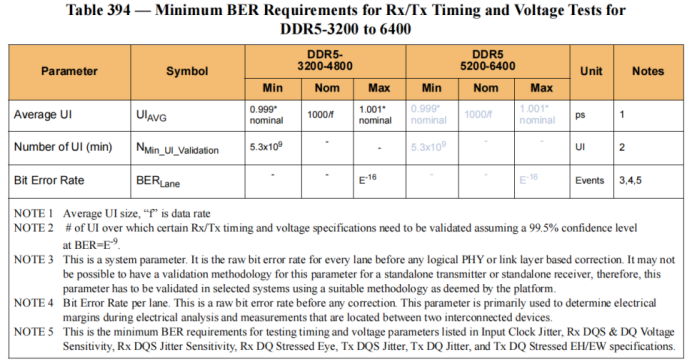

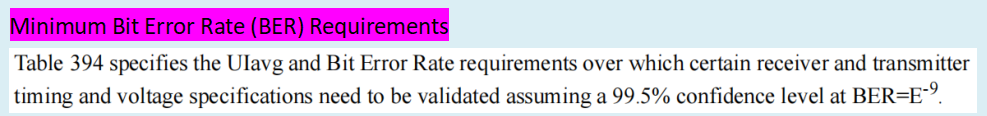

表格394指定了在99.5%的置信水平下,以BER=E-9进行验证时,需要满足的UIavg和比特误码率要求以及接收器和发射器的时序和电压规格。
最小误码率要求:想达到最小误码率,需要达到的一些条件
注意1:平均UI大小,“f”为数据速率。
注意2:以99.5%的置信水平假设在BER=E-9时需要验证的UI数量,用于某些接收器/发射器的时序和电压规格。
注意3:这是一个系统参数。它是在任何逻辑PHY或链路层基于纠错之前的每个通道的原始误码率。对于独立的发送器或接收器,可能无法对此参数进行验证方法,因此,该参数必须在选定的系统中使用适当的方法验证,由平台决定。
注意4:每个通道的比特误码率。这是在纠错之前的原始误码率。该参数主要用于确定两个互连设备之间的电气分析和测量中的电气边际。
注意5:这是测试输入时钟抖动、接收器DQS和DQ电压灵敏度、接收器DQS抖动灵敏度、接收器DQ扩展眼图、发射器DQS抖动、发射器DQ抖动以及发射器DQ扩展EH/EW规格中列出的时序和电压参数的最小误码率要求。
7.3 单元间隔和抖动定义

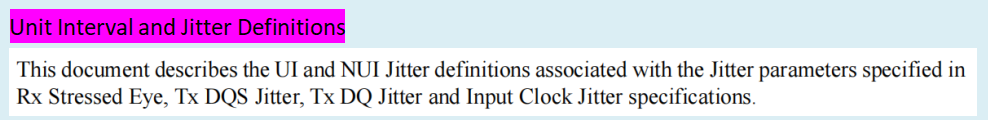

本文档描述了与Rx Stressed Eye, Tx DQS Jitter, Tx DQ Jitter and Input Clock Jitter协议规范中
定义的Jitter参数相关的UI and NUI Jitter 定义。

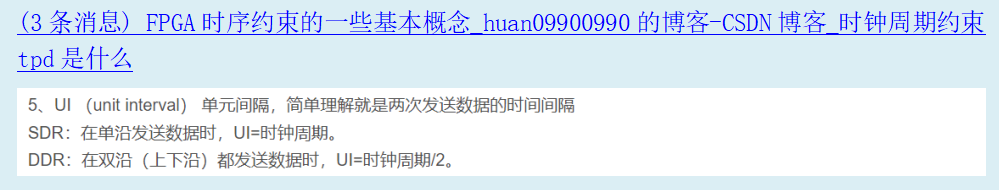

7.3.1 单元间隔(UI)

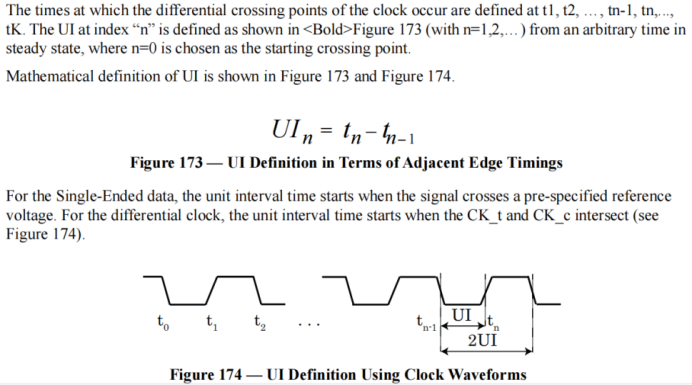

时钟的差分交叉点发生的时间点被定义为t1、t2、…、tn-1、tn、...、tK。索引为“n”的UI定义如<Bold>图173所示(其中n=1,2,...)。从稳定状态的任意时间开始,选择n=0作为起始交叉点。UI的数学定义如图173和图174所示。
对于单端数据,单位间隔时间从信号越过预先指定的参考电压开始计时。对于差分时钟,单位间隔时间从CK_t和CK_c相交的时刻开始计时(参见图174)。
UI的起点是CK_t、CK_c的交点
7.3.2 UI抖动定义

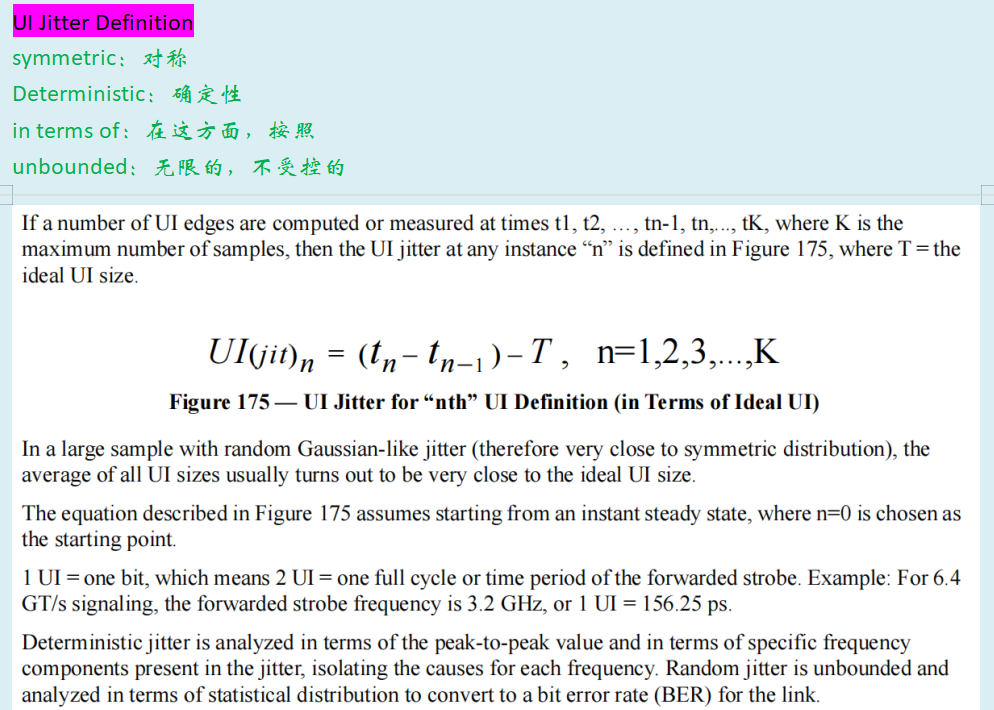

如果在时间点t1、t2、…、tn-1、tn、...、tK处计算或测量了多个UI边沿,其中K是采样的最大数量,则任意时刻“n”的UI抖动定义如图175所示,其中T为理想的UI大小。
在具有随机高斯状抖动的大样本中(因此非常接近对称分布),所有UI大小的平均值通常非常接近理想的UI大小。
图175中描述的方程式假设从一个瞬时稳态开始计算,其中选择n=0作为起始点。
1个UI等于一个比特,意味着2个UI等于一个完整的周期或向前的时钟信号的时间周期。例如:对于6.4 GT/s的信号传输,向前的时钟信号频率为3.2 GHz,即1个UI等于156.25 ps。
确定性抖动以峰值到峰值值和抖动中存在的特定频率分量来进行分析,将每个频率的原因隔离开来。随机抖动是无界的,并根据统计分布来将其转化为链路的误码率(BER)。
t1,t2,...,tn-1,tn,...tK时刻,UI的边沿被计算或测得,UI(jit)n定义如图175中所示,T是理想的UI大小。
在大量随机高斯类抖动样本(很接近于对称分布),结果是平均的UI大小非常接近于理想UI大小。
2 UI等于脉冲整个周期,例如脉冲频率3.2GHz,1 UI=156.25ps
确定性抖动按照当前抖动峰-峰值和特定的频率成分进行分析,不考虑每个频率的成因;随机抖动不受控,按照统计分布进行分析,转换为链路的误码率(BER)

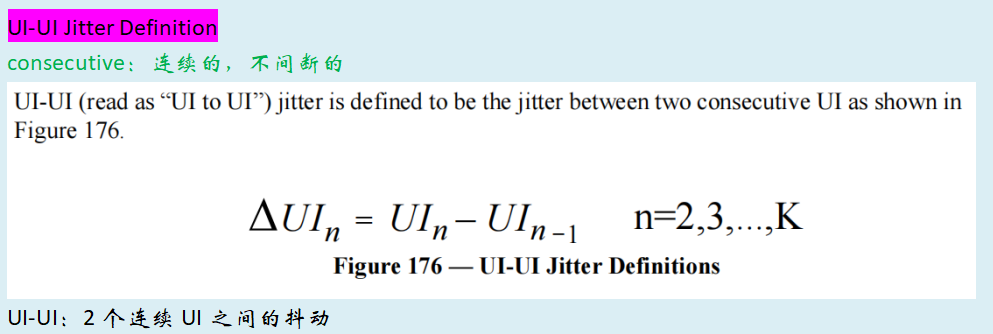

7.3.3 UI-UI抖动定义

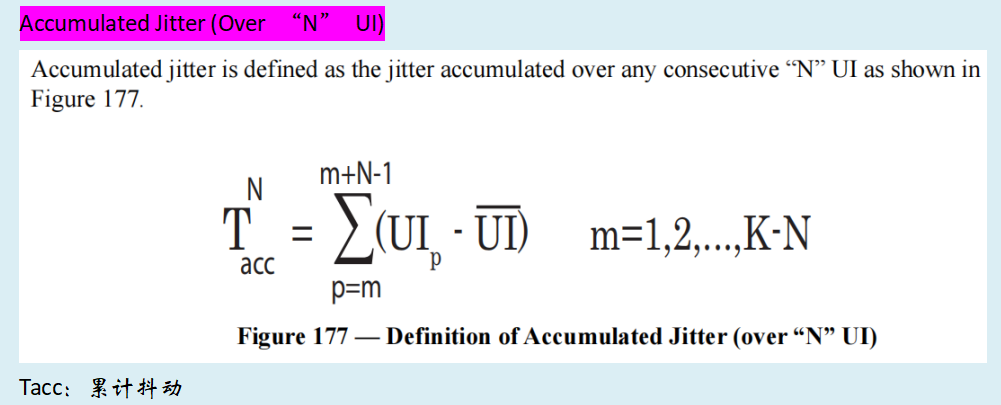

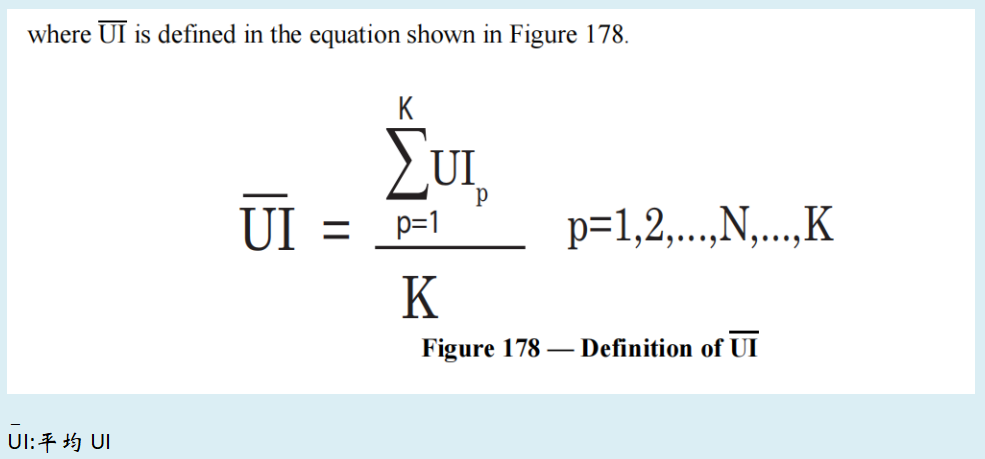

7.3.4 N个UI的累计抖动
