DC/PT如何得到不同VT type cells的比例

已于 2024-11-07 11:21:57 修改
阅读量955 收藏 9
点赞数 5
分类专栏： EDA 文章标签： STA 笔记
于 2024-09-24 10:52:12 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_34326957/article/details/142483631
版权

文章目录

一、report_threshold_voltage_group

在Design Compiler中，可以使用report_threshold_voltage_group指令得到cells的usage信息。

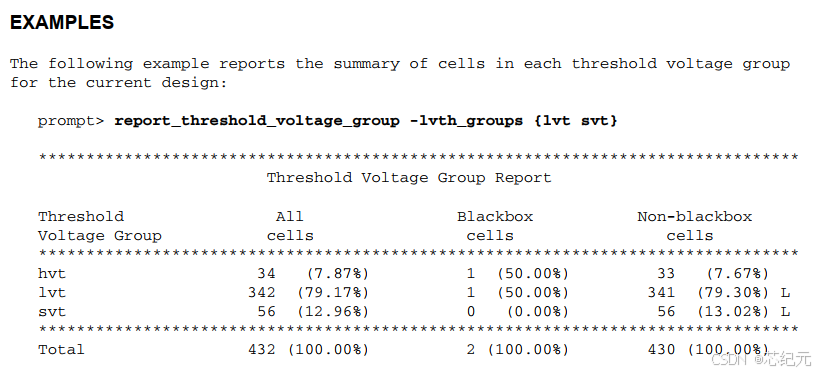

在这里插入图片描述

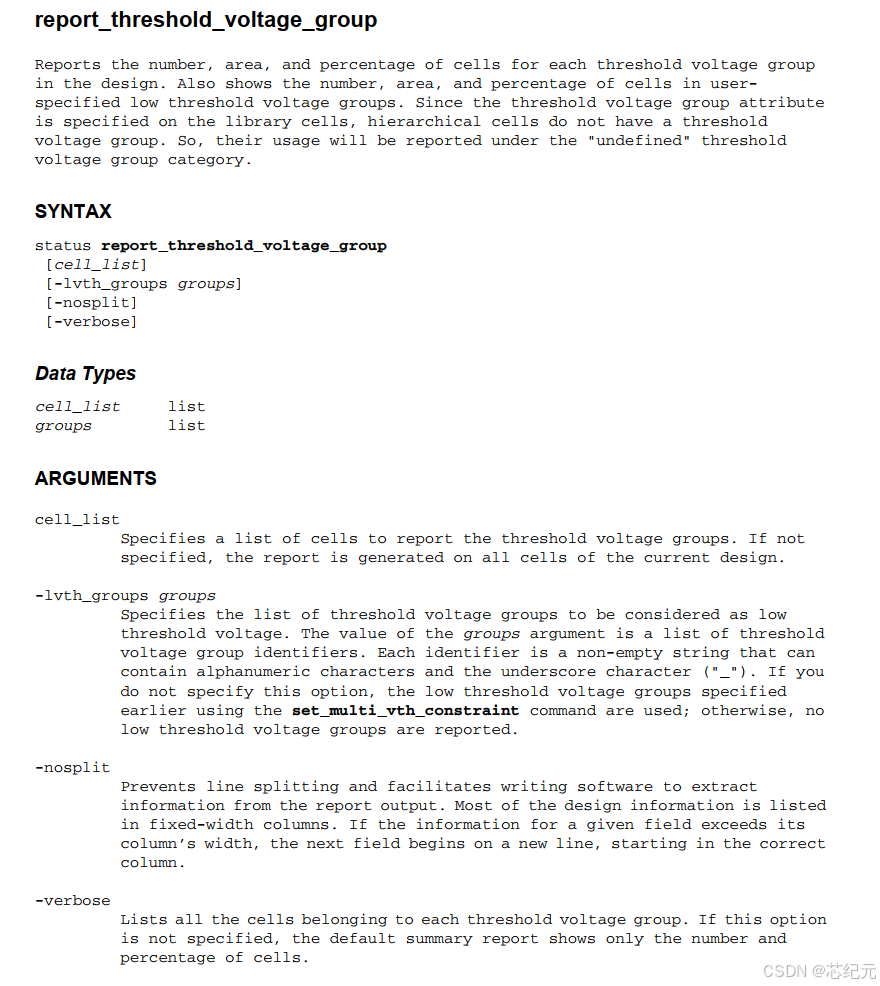

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
需要注意的是，需要先用set_attribute定义threshold voltage group。

例如得到不同VT type cells ratio指令如下（示例）：

set_attribute [get_libs *_svtssgnp*] d
