车载电子基础知识-元器件

---

一、常用电子元器件分类

电子元器件是具有独立电路功能、构成电路的基本单元。

分类	描述
无源器件	无源器件是一种只消耗元器件输入信号电能的元器件，本身不需要电源就可以进行信号处理和传输。包括电阻、电位器、电容、电感、二极管等
有源器件	有源器件正常工作的基本条件是必须向器件提供相应的电源，如果没有电源，器件将无法工作。包括三极管、场效应管、集成电路等，是以半导体为基本材料构成的元器件

蜂鸣器从驱动方式上来分可以分为无源蜂鸣器和有源蜂鸣器。
无源蜂鸣器是没有正负之分的，类似于喇叭，只要在两个腿上加载不同的频率的电信号就可以实现发声，根据不同的频率所发出的声音也是不一样的。
有源蜂鸣器是有正负之分的，只需要在两个腿上加上电压信号就会发声，发出的声音音调单一、频率固定。

电容

一般来说，电荷在电场中会受力而移动，当导体之间有了介质，则阻碍了电荷移动而使得电荷累计在导体上；造成电荷的累计储存。在电路中主要的作用是滤波、旁路、去耦等。

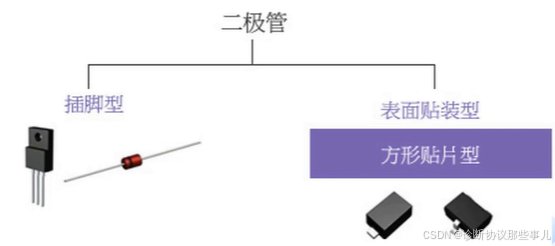

二极管

整流二极管、肖特基二极管、齐纳二极管、发光二极管等。在原理图中用“D”表示。

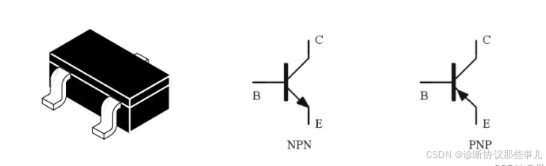

三极管

全称是半导体三极管，也称双极型晶体管、晶体三极管，是一种控制电流的半导体器件。其作用是把微弱信号放大成幅度值较大的电信号，也用作无触点开关。

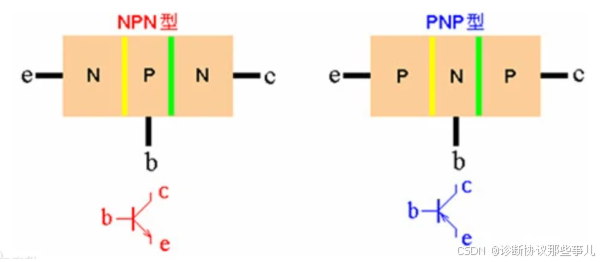

三极管是在一块半导体基片上制作两个相距很近的PN结，两个PN结把整块半导体分成三部分，中间部分是基区，两侧部分是发射区和集电区，排列方式有PNP和NPN两种。

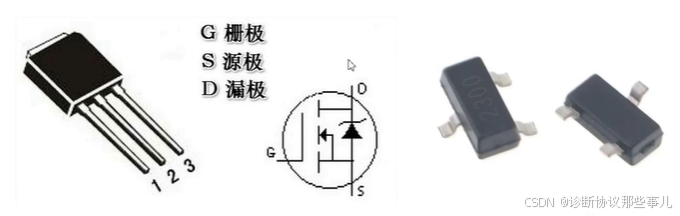

场效应管

场效应晶体管（Field Effect Transistor缩写（FET））简称场效应管。它属于电压控制型半导体器件。具有输入电阻高（107~1015Ω）、噪声小、功耗低、动态范围大、易于集成、没有二次击穿现象、安全工作区域宽等优点，现已成为双极型晶体管和功率晶体管的强大竞争者。

场效应管与三极管的对比：
场效应管的源极S、栅极G、漏极D分别对应于三极管的发射极E、基极B、集电极C，作用相似
场效应管栅极几乎不取电流，而三极管工作时基极总要吸取一定的电流。因此场效应管的栅极输入电阻比三极管的输入电阻高
三极管导通电阻大，场效应管导通电阻小，只有几百毫欧姆，现在用电器件上，一般都用场效应管做开关来用，它的效率是比较高的。

二、原理图分析

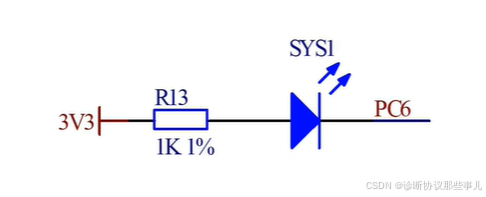

1.发光电路

PC6输出高电平LED熄灭，PC6输出低电平LED点亮

2.三极管电路

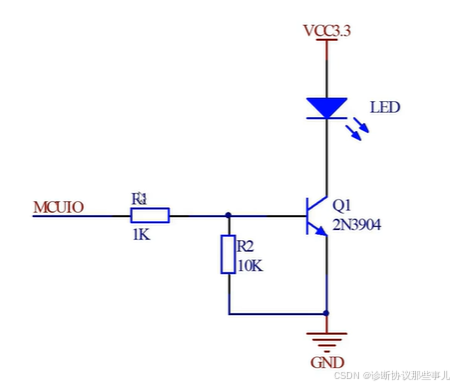

（NPN型2N3904）：MCUIO输出高电平，LED点亮

（PNP型2N3906）：MCUIO输出低电平，LED点亮

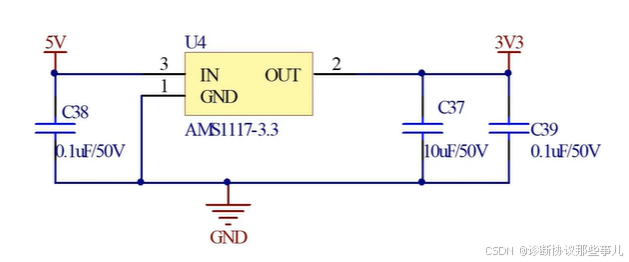

稳压电路
