单目ORB-SLAM流程梳理

单目ORB-SLAM

刚刚完成高博《视觉SLAM十四讲》的第一遍学习，读了单目SLAM比较有代表性的ORB-SLAM的文章，结合B站泡泡机器人冯兵老师的分享，对单目ORB-SLAM的流程做了一个简单的梳理。

1.流程

这三部分是并行执行的。

输入：摄像头(图像 + 时间码)

输出：轨迹(每帧图像对应相机位姿) + 地图(关键帧 + Map point)

Map point就是特征对应的三维空间点。

1.1 具体输入

• 相机内参（标定好的）

  • 相机的焦距尽量不要改变
  • 如果对采集的图像进行缩放处理，相机内参也要进行相应的缩放

• 相关配置文件，如指定特征检测描述子，给出对应特征描述子的词汇表，具体内部设置的一些经验值等。

1.2 基本流程

启动四个线程：

• Tracking
• Local Mapping(等待关键帧出现)
• Loop Closing(等待关键帧出现)
• Viewer(启动，需要绘制调用)，就是需要绘制什么的时候再调用这部分就行了

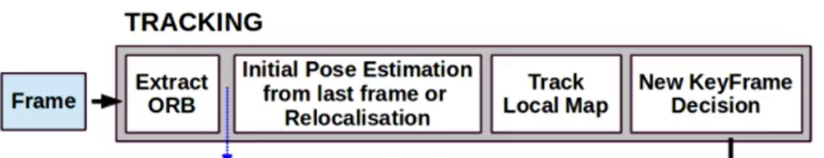

1.3 Tracking

• Tracking主要完成两件事情

  • 确定每帧的初步位姿
  • 确定关键帧提供给Local Mapping线程

• Tracking具体模块

  • 初始化
    • Initialize
  • 跟踪
    • Track Reference Key Frame
    • Track With Motion Model
    • Track Local Map
  • 重定位
    • Relocalization
  • 确定关键帧
    • Create New Key Frame

1.3.1 初始化

初始化目的

• 确定较为准确的3D点
• 2D-2D计算位姿（使用单应矩阵H或者是基础矩阵F），但是这种尺度不能统一，所以最后要使用3D-2D的方式统一尺度（PnP）

具体ORB-SLAM提供了自动初始化的方式

• 由于特征点共面与非共面的约束关系不一样，共面计算单应矩阵，不共面计算基础矩阵
• 开辟两个线程同时计算这两个约束，计算好约束关系以后，根据约束关系计算累积误差，根据比值确定使用哪种约束

1.3.2 Tracking

跟踪要处理每帧图像数据

面向对象思想->封装

• 将获取的图像数据封装成帧，后续处理都是对于帧的处理

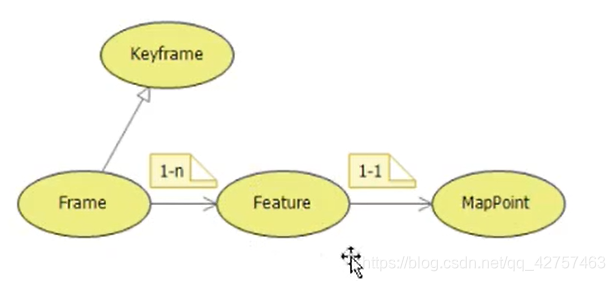

具体Frame的结构

• Image -> 存储图像数据（输入）

• Camera -> 存储相机内参信息（输入）

• Feature -> 存储帧对应的特征数据（计算）（一对多的关系）

• Mat -> 存储帧对应相机姿态（计算）


• Keyframe

  • 直接继承自Frame类

• Feature

  • Feature对特征封装（keypoint + descriptor）
  • Feature是帧与MapPoint的纽带
  • Feature与Frame是多对一的关系
  • Feature与MapPoint是一对一的关系

• MapPoint

  • MapPoint对特征对应3d点进行的封装
  • MapPoint对应的世界坐标
  • MapPoint对应最好的特征描述子

1.3.3 Track Reference Key Frame

每次都是处理当前帧，根据词袋向量进行匹配来找到对应的参考关键帧，然后确定两帧中对应的特征匹配，再根据2D-2D的对极约束方法来求解两帧之间的位姿变化。

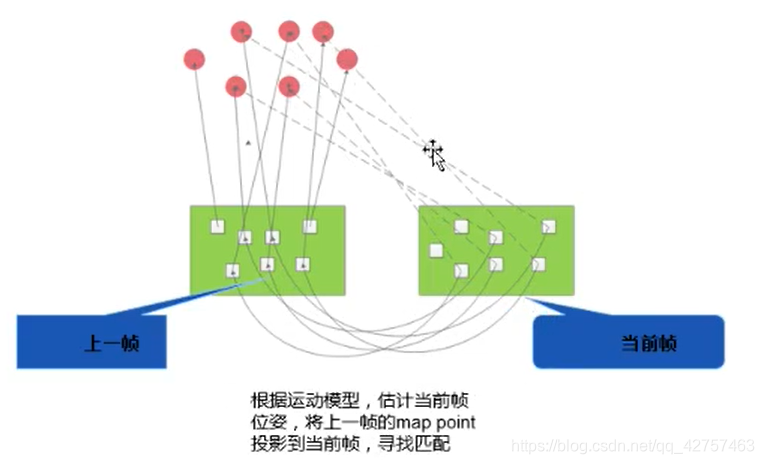

1.3.4 Track With Motion Model

这里根据运动模型进行估计，相当于知道当前帧与上一帧之间经过的时间$\Delta t$以后，再根据已知的运动模型来估计当前帧的位姿，将上一帧的map point投影到当前帧，再寻找匹配。

1.3.5 Track Local Map

前面两种跟踪方式，是帧与帧之间的联系，这里我们进行局部地图的跟踪，也就是通过更多的3D-2D的匹配来对位姿进行约束。

跟踪这个地图之前，我们先构建这个局部地图。

局部地图也就是局部keyframe和局部map point

• Covisibility Graph（共可见性图）
• 局部关键帧也就是当前帧拥有共同Map Point的关键帧，并且这些关键帧在Covisibility Graph中（共同map point的数目大于10）
• 局部map point也就是局部关键帧对应的map point

总的来说，这三种跟踪最终目标就是找到Map Point与当前的特征形成对应关系，通过PnP对当前帧的位姿进行求解。

1.3.6 重定位问题

我们会遇到跟踪丢失的情况，那接下来我们需要移动镜头进行重定位。

具体主要通过关键帧数据库进行查找，找出与当前关键帧有关系的关键帧，确定候选关键帧。

对每一个候选关键帧，通过BoW进行匹配，如果有足够的匹配（匹配特征数超过15个），则狗构建PnP进行求解，计算出当前帧的相机外参。

• EPnP算法
• 5次RANSAC算法，计算相机外参
• 优化帧，如果匹配特征数没有50个，则将候选关键帧对应的map point投影到当前帧继续寻找匹配，匹配完成之后再次优化帧，如果匹配数还是没有大于50，则更改投影匹配阈值，再次匹配，只有匹配的个数大于50，才说明重定位成功，最后对大于50个匹配对的帧再次对帧进行优化。

1.3.7 跟踪确定关键帧

跟踪除了计算每帧的位姿，还有一个很重要的目的是确定关键帧。

关键帧的选取策略：

• 关键帧不要太稠密（相邻关键帧之间有一定的间隔）
• 当前帧至少匹配到了50个Map Point==（怎么确定匹配到的map point的个数）==
• 当前帧匹配到的Map Point的个数不能超过参考关键帧（与当前帧拥有最大多的map point的关键帧）对应Map Point的90%，否则的话说明这个时候的参考关键帧可以替代当前帧，还没有必要创建关键帧
• 局部地图优化空闲的时候

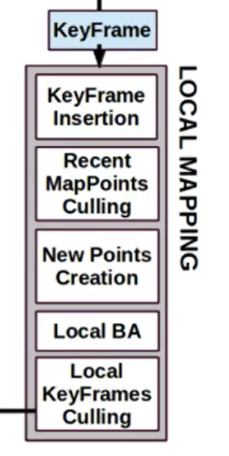

1.4 Local Mapping

在tracking线程中，确定好了keyframe以后，则在Local Mapping中进行添加，Local Mapping线程主要是确定更多的约束，对关键帧的位姿和map point的位置进行修正

具体步骤为：

• 添加关键帧
• Mao point的剔除
• 新的Map point的创建
• 局部优化
• 局部关键帧的剔除

1.4.1 添加关键帧

每添加一个keyframe,维护Covisibility Graph, Spanning Tree, Map 以及计算该帧的词袋表示确定匹配，为三角化做准备。

1.4.2 新的Map Point创建

我的理解：之前在Tracking的过程中只考虑了当前帧跟之前帧之间的相对位姿，而且我们选取的关键帧是中间有间隔的，所以并没有计算相邻的几个关键帧之间的相对位姿，这里我们通过特征匹配和三角化就可以得到新的map point

得到当前关键帧（cur_keyframe）在Covisibility Graph中邻接的一些关键帧（共同的map point数单目设置为20）

对邻接的关键帧进行遍历（每一个设为ref_keyframe）,在极线上进行搜索并三角化

• 基线（cur_keyframe与ref_keyframe）与ref_keyframe对应的深度均值比不能太小，这样形成的3d点不够精确
• 对未匹配的特征点，首先通过orb的词汇树进行加速匹配

根据匹配点对，通过三角化计算3d点

• 检测三角化之后的点在相机前
• 对参考帧的重投影误差进行检测
• 对尺度进行检查

确定Map Point的相关属性（平均观察方向，观测距离，最佳描述子等）

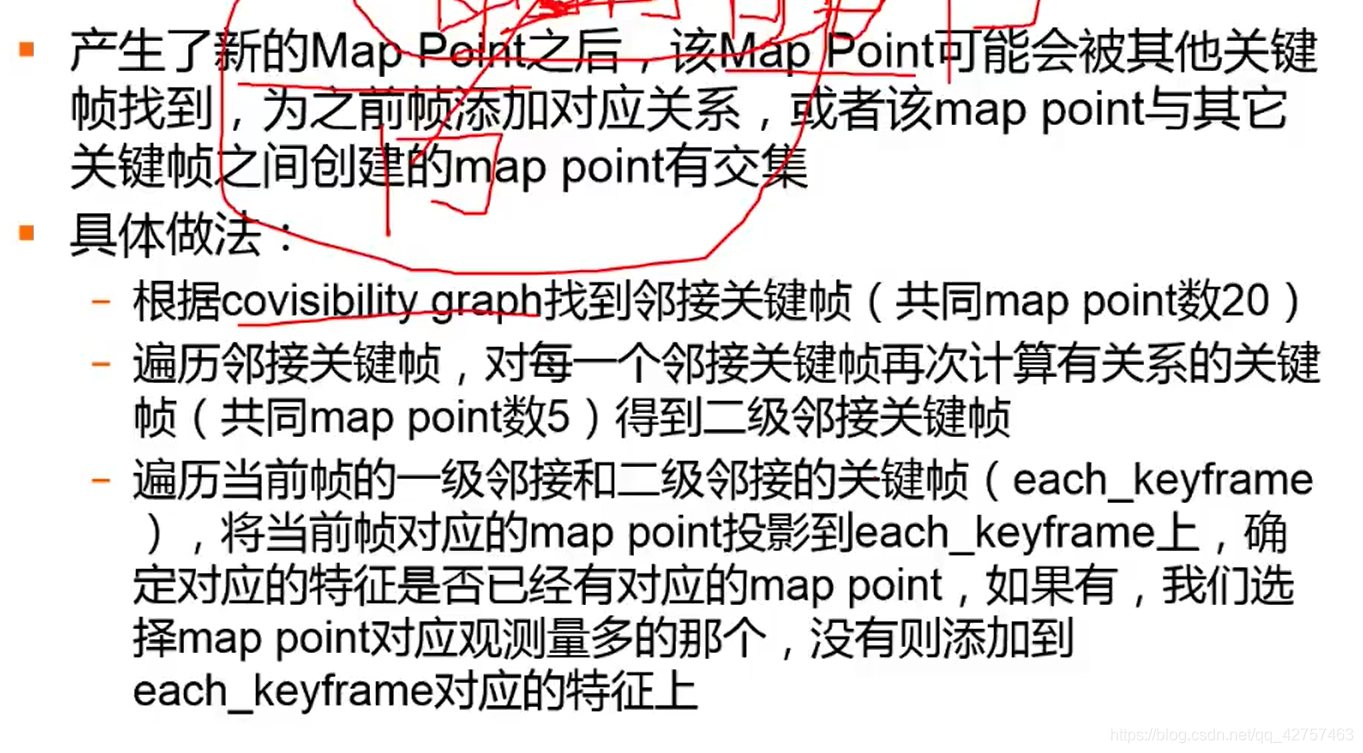

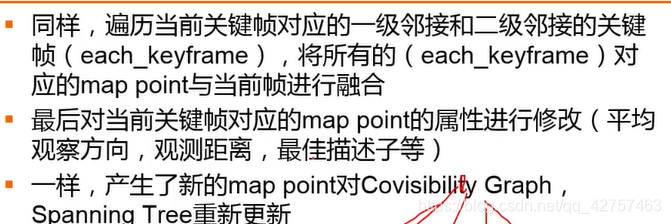

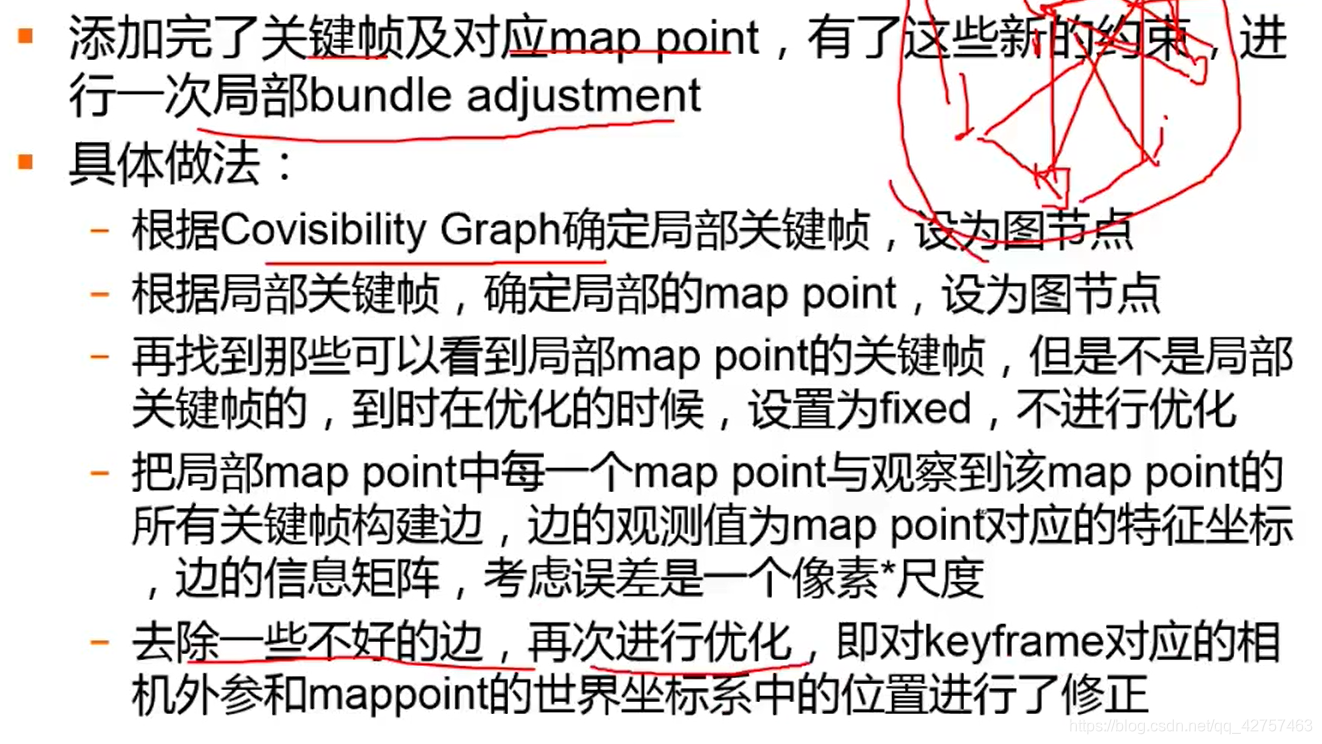

1.4.3 局部优化

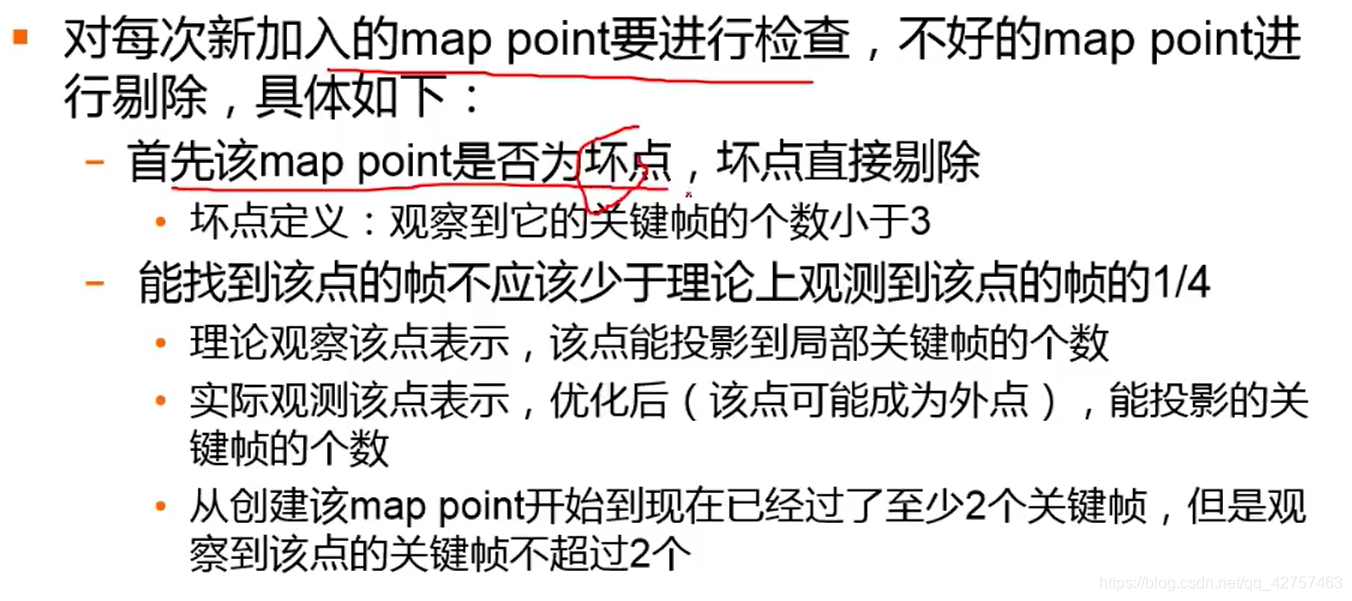

1.4.4 Map Point的剔除

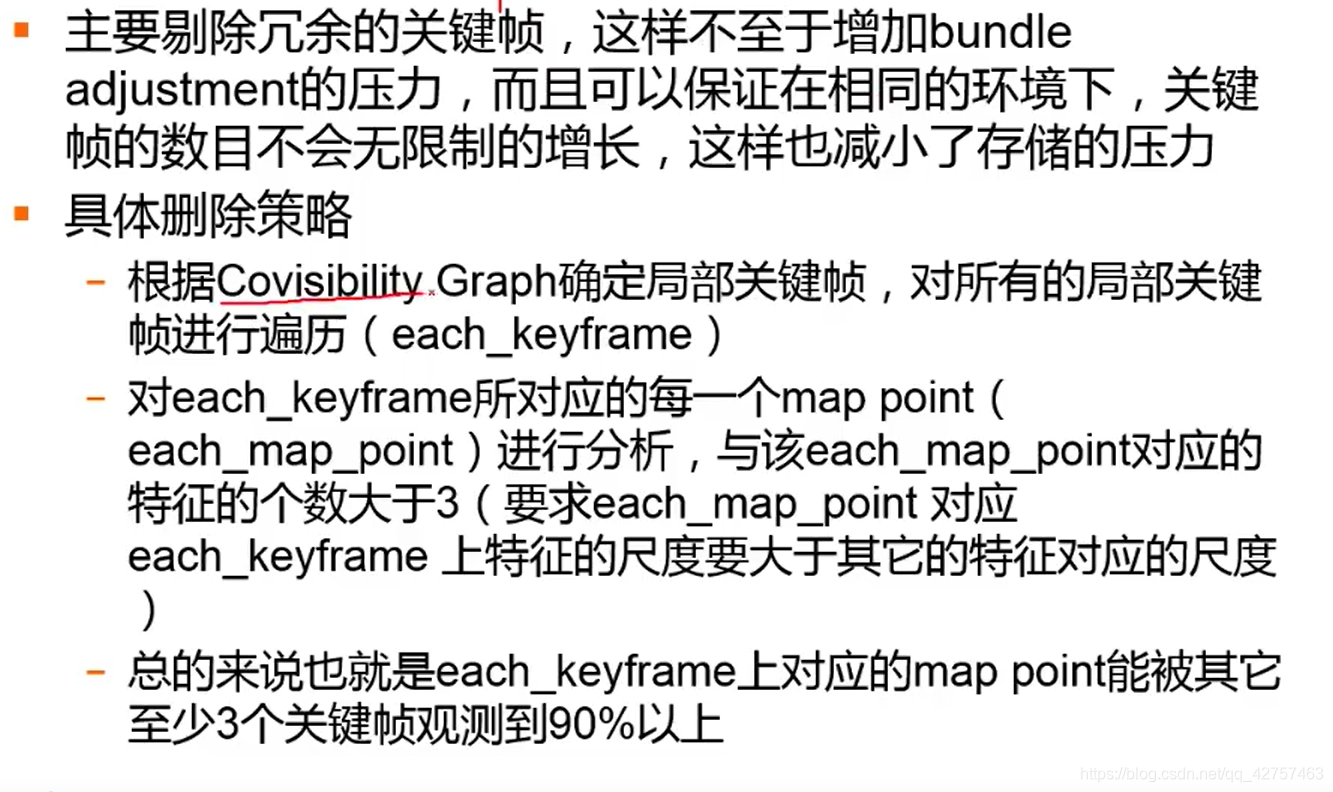

1.4.5 keyframe的剔除

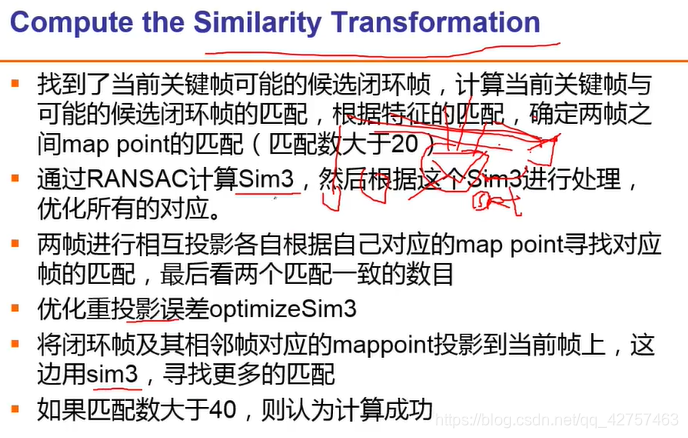

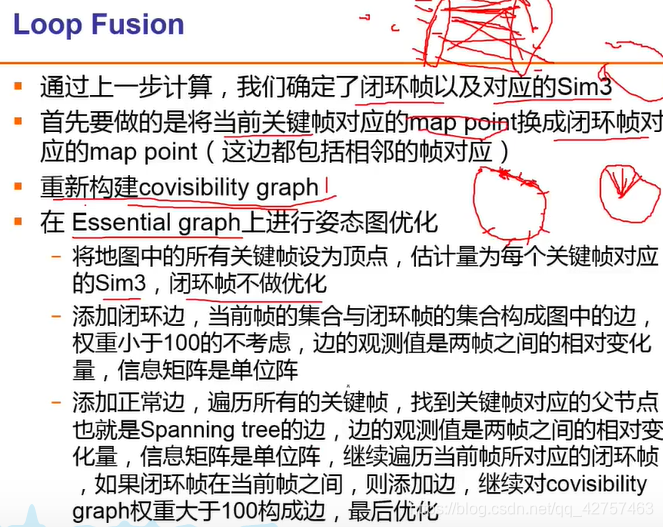

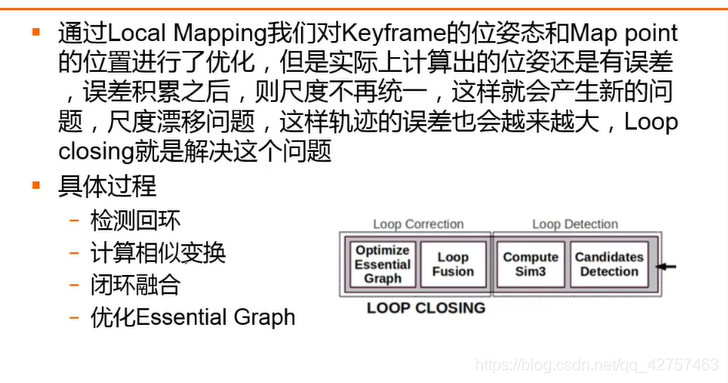

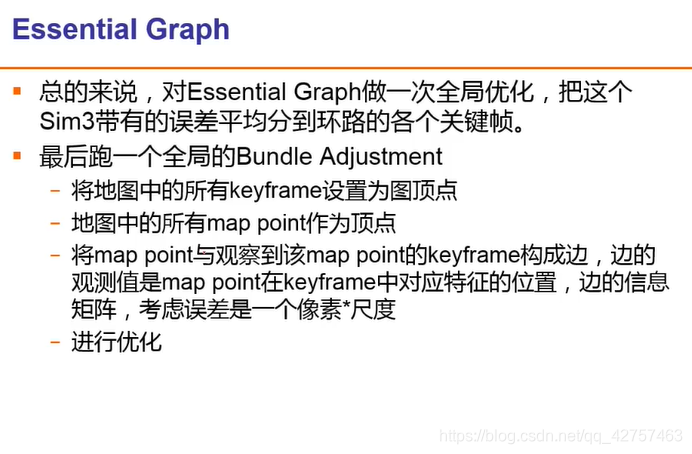

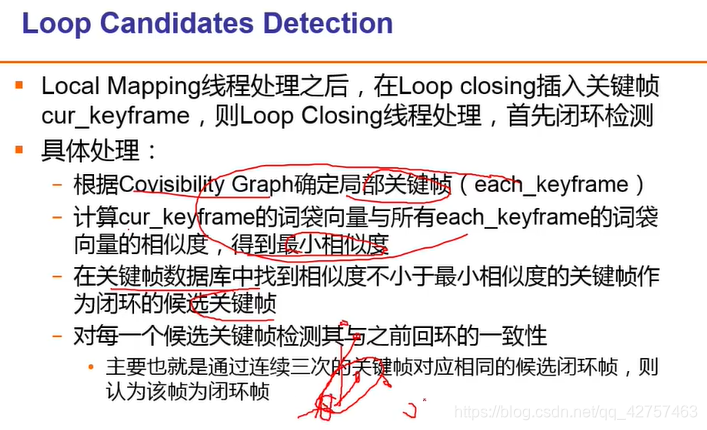

1.5 Loop Closing
