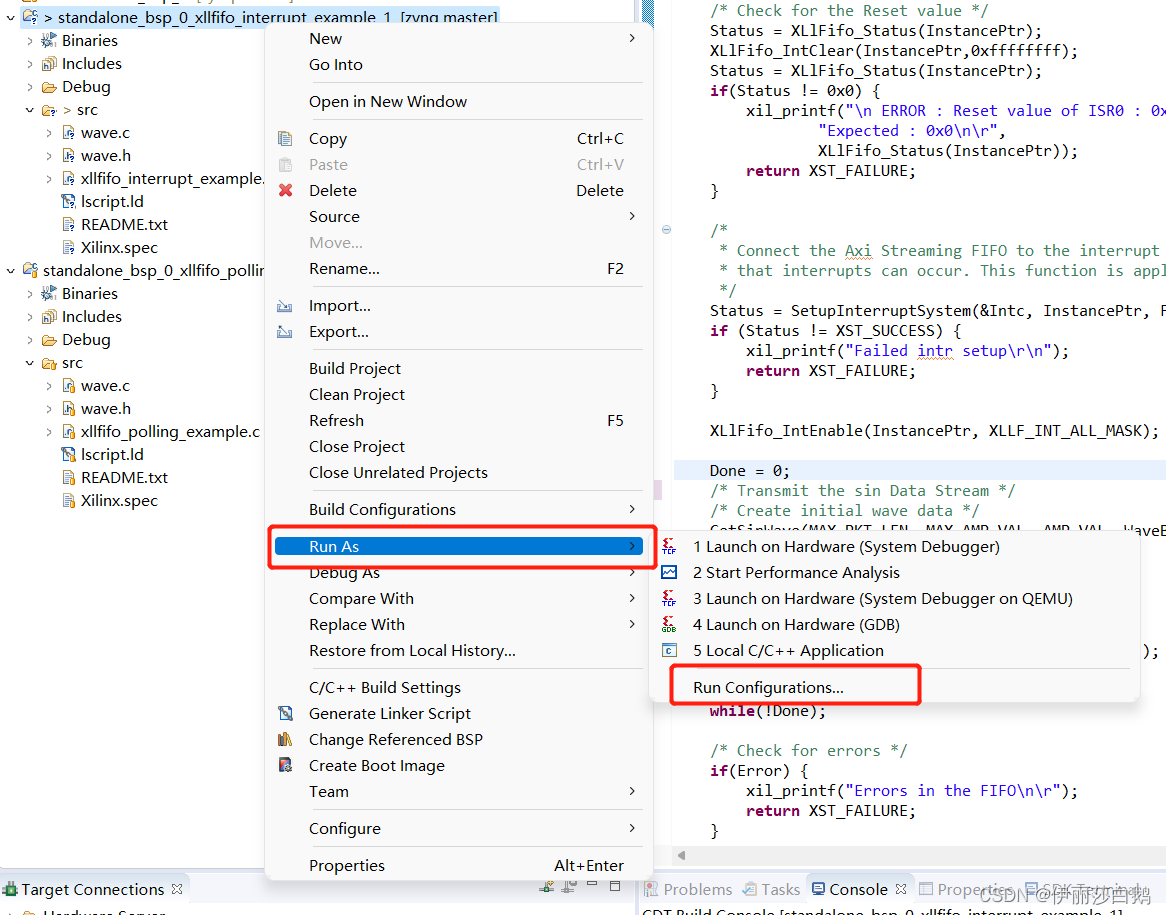

PS 端 (Debug 也是类似的下载方式)
下载需要包含FPGA需要的比特流文件

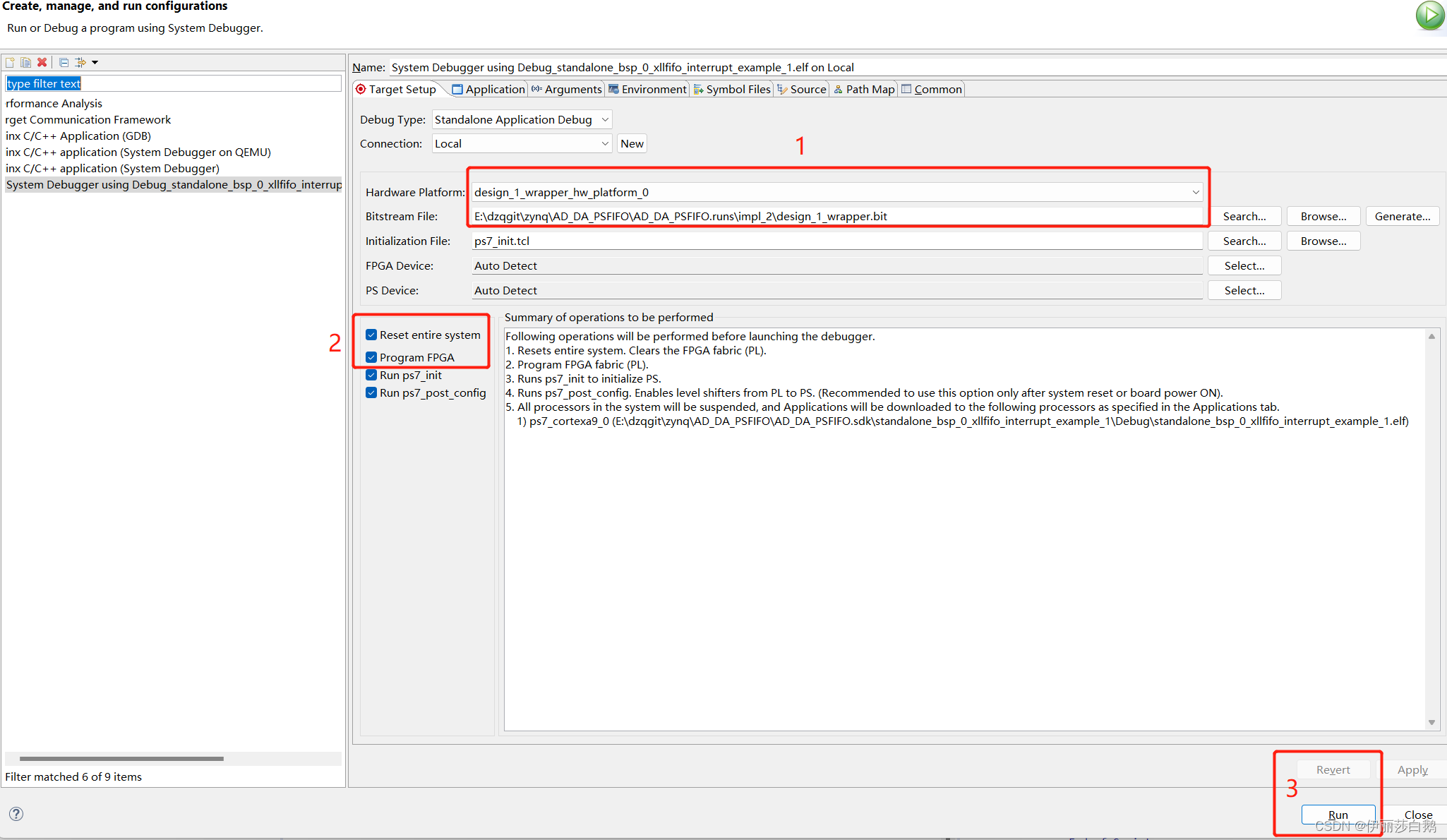

1位置检测bit文件是否正确,看文件修改时间对不对,是否选择了正确的bit文件。
2位置勾选重置整个系统并且下载程序到FPGA
3点击RUN下载程序
如果PL端没有做任何修改,只是改了PS端的代码,那不用勾选2中的前两个选项直接下载程序即可
PL 端 ILA
PL端的时钟如果是PS提供的最好一起在SDK中下载程序,不要分开下载比特文件和C文件(官方建议的)。
ILA使用前一定要设置好触发信号(除非是一些什么恒定值),没有触发信号ILA就可能在任意时钟开始抓取信号,大概率信号是没有的或者只有部分。

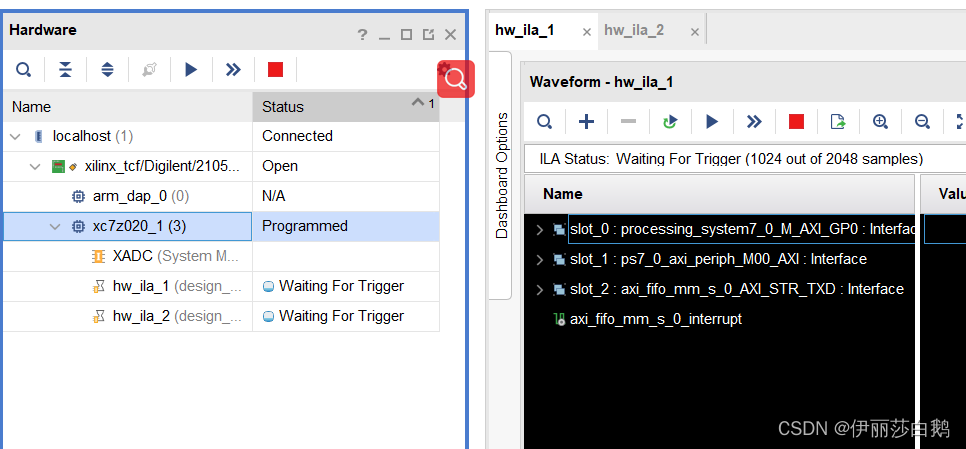

左边界面的触发按键是整个PL端的所有ILA触发,右边的触发按键只是当前ILA的触发。点击触发ILA的状态变为等待触发,这时在PS端下载程序(等待触发的时候下载程序千万别勾选重启整个系统,永远不会有波形的,别问我为什么这么说),ARM就会开始工作输出时钟信号和数据等。
ILA连接的信号在观察窗口没有可能是被综合掉了,可以点上图里的➕手动添加信号。一个ILA的零散信号过多是可以设置信号分组。
