纵向纹理显示公式如下:
将纹理分成多少份:
n = (S_stop - S_start) / ds
每跳过多少份显示一次纹理:
每Use-1份显示1份
每份距离:ds
横向同理
最终效果图
一、车位线配置:
第一行设置:横向距离2.6m(对应车位深度2.5m),横向不分割。纵向距离55.1m(对应车位长度(Use-1)*dS = (55-1)*0.1=5.4m),分割成55.1/0.1=551份,每54份显示1份,即空留纵向距离5.4m。
第二行设置:道路宽60,长100
第三行设置:横向距离0.1,不分割;纵向距离55.1m,不分割
第四行设置:横向距离0.1,不分割;纵向距离65.1m,分割成65.1/0.5份,每4份显示1份。
后面同理不做阐述。
最终配置成水平车位(车位内线距离):车位长度5.4m,深度2.5m
垂直车位(车位内线距离):车位深度5.5m,长度2.5m

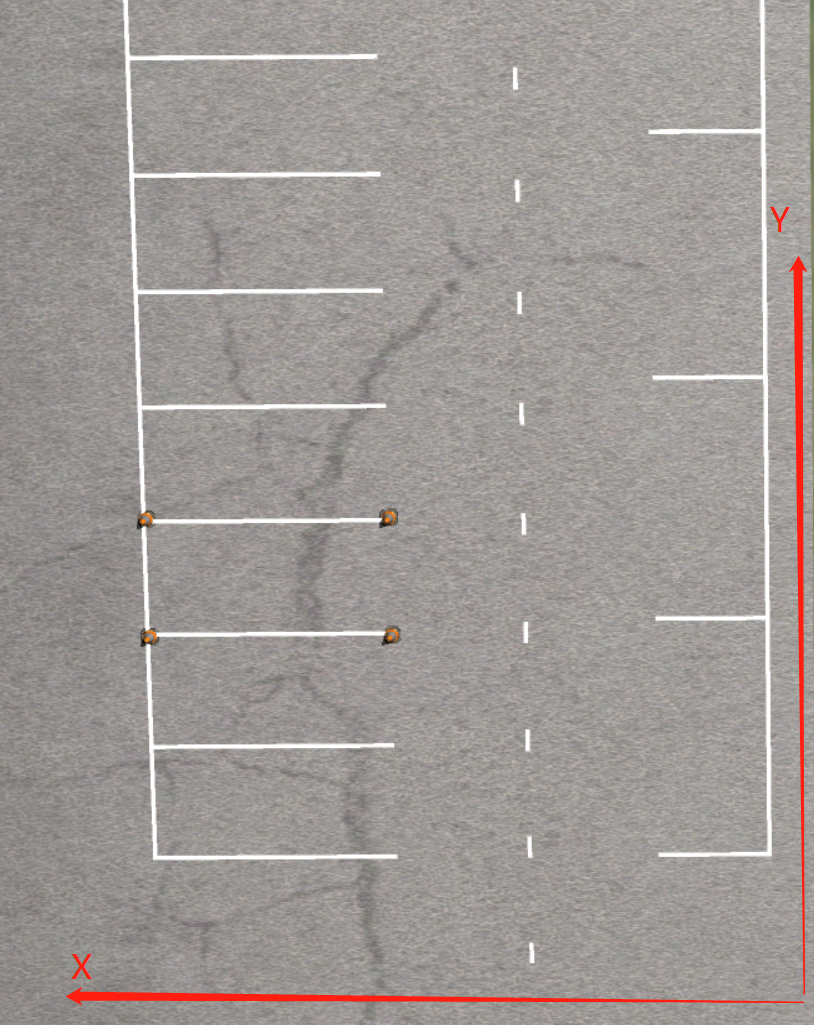

配置的坐标如下图
二、锥桶配置如下:

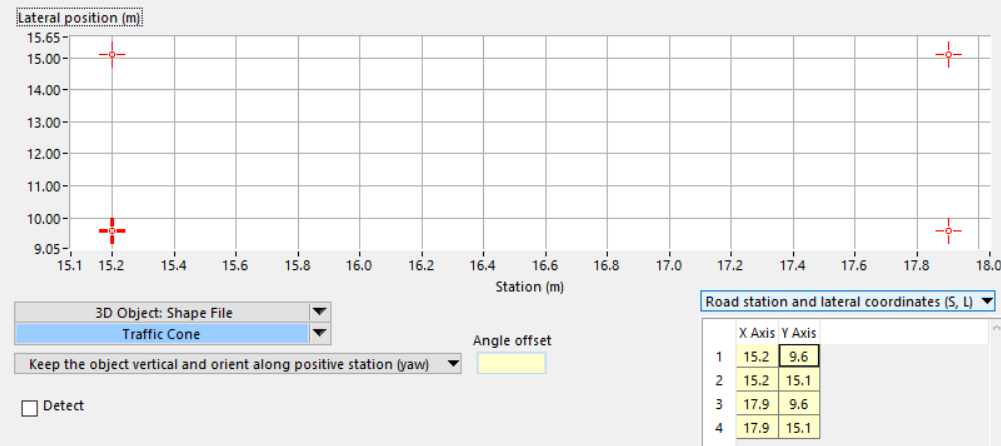

坐标如下:

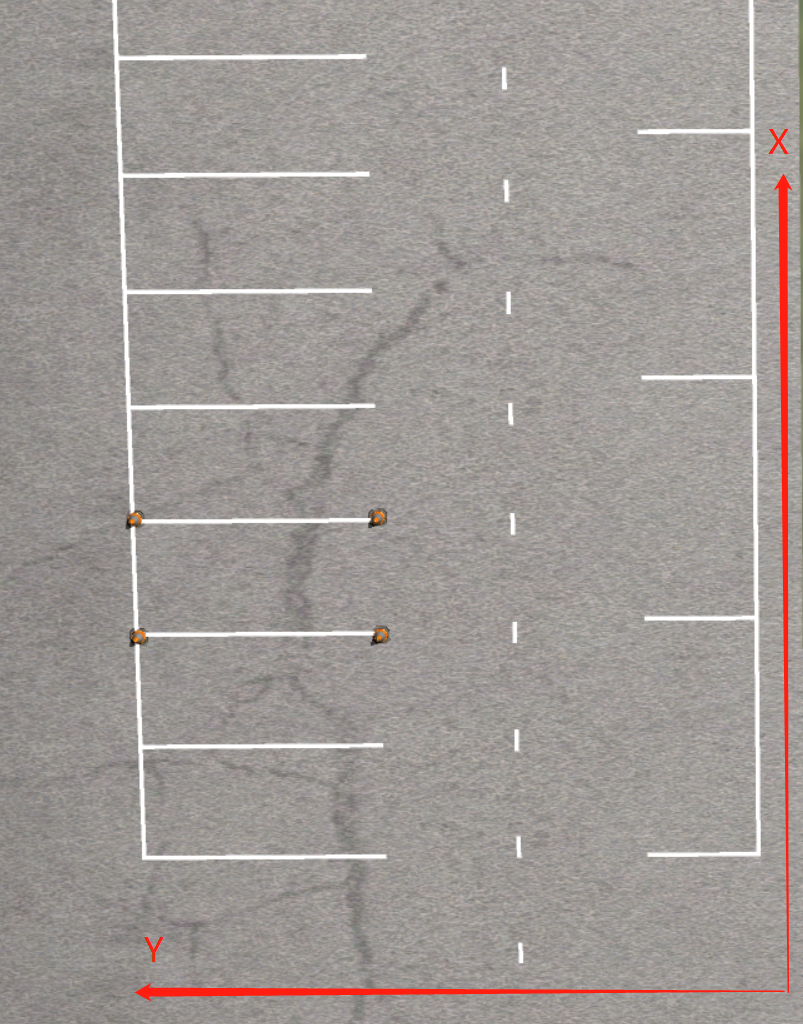

锥桶放置的坐标系是画线的坐标系的倒置。
三、车辆起始位置设置

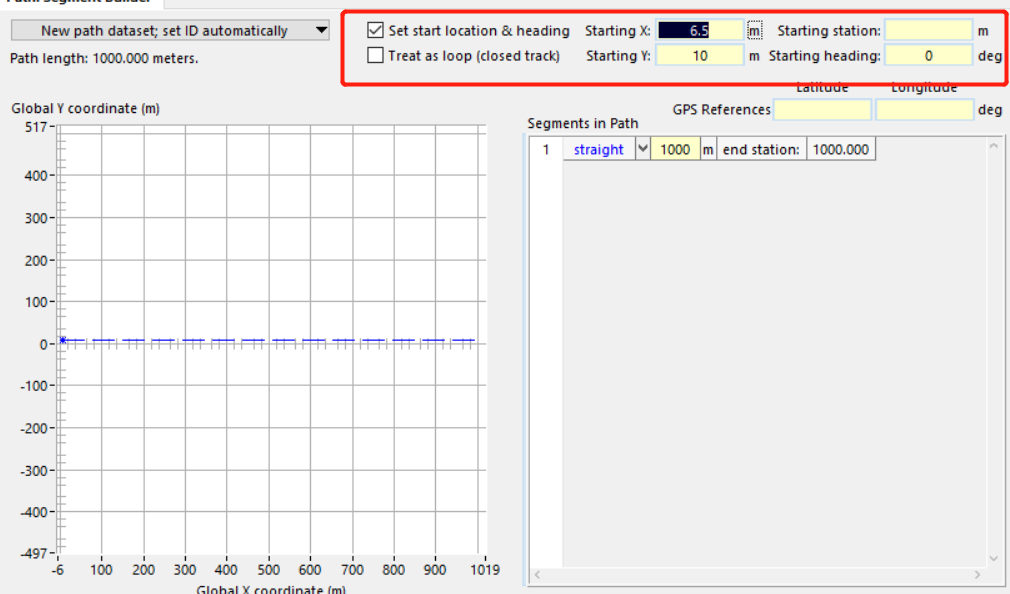

注意坐标系,与锥桶坐标系相同:

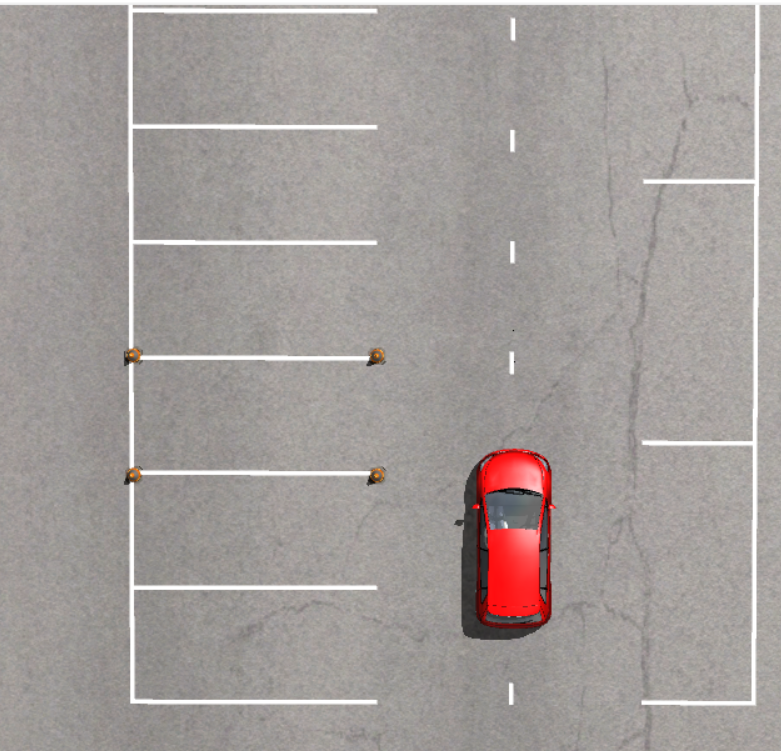

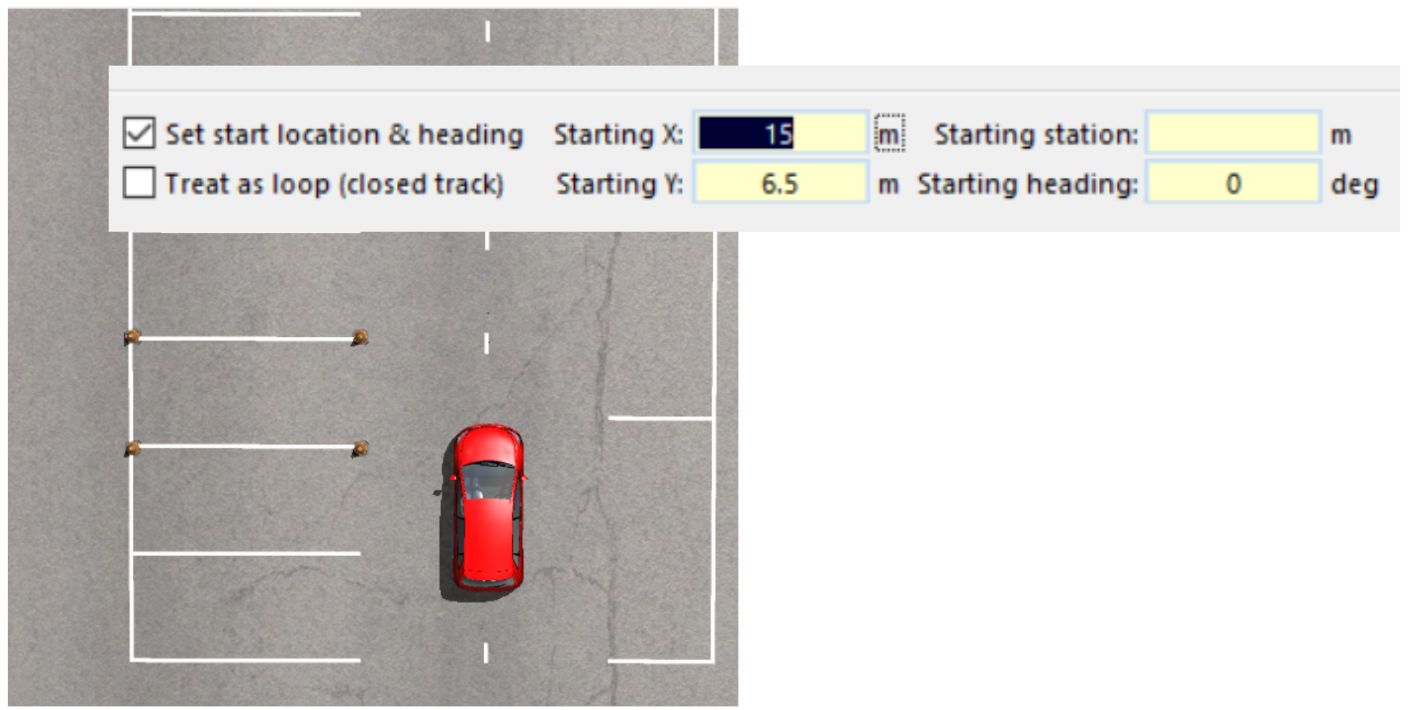

车头朝向正向

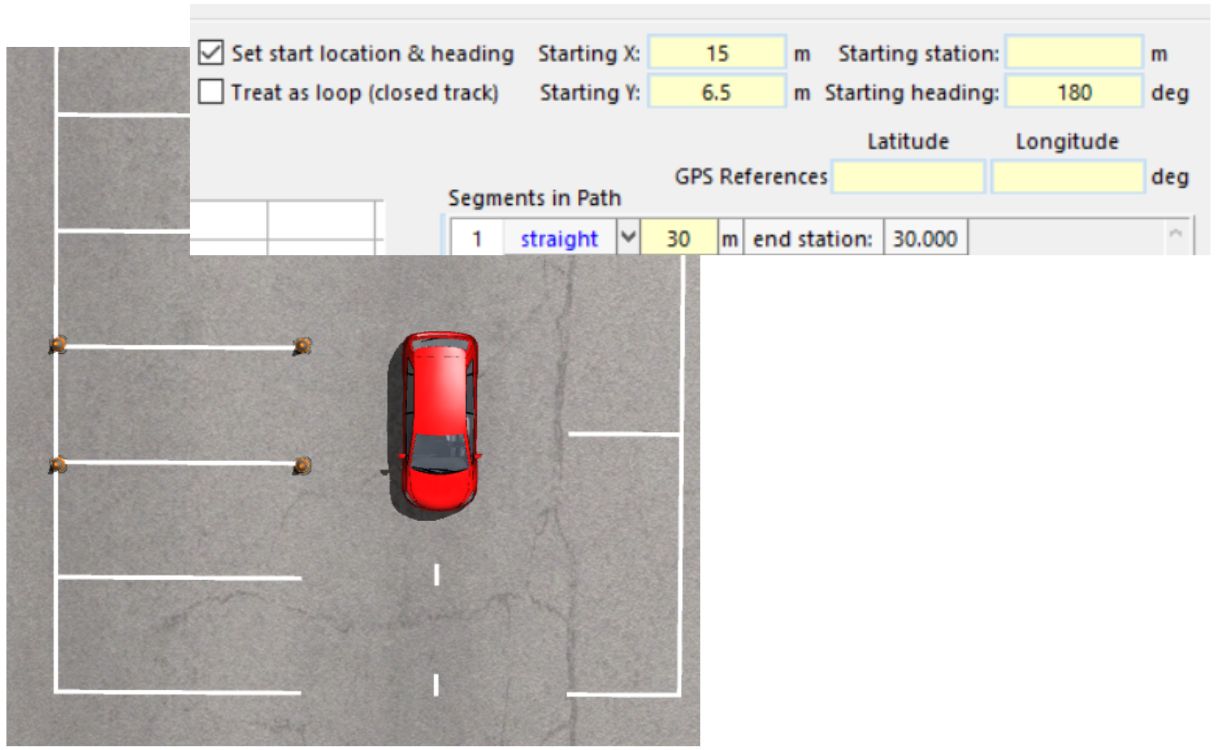

车头朝向负向

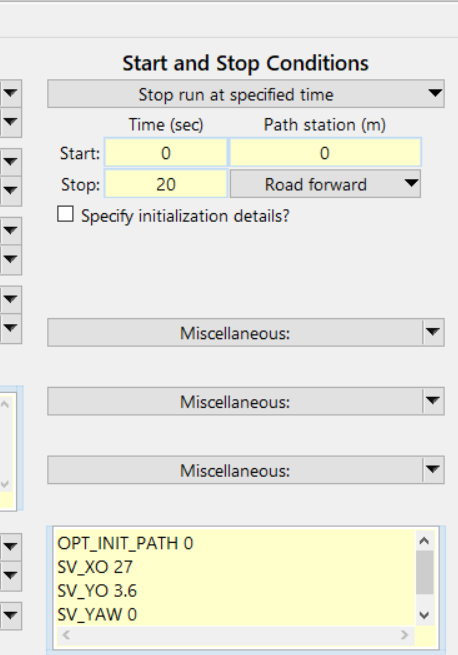

也可以通过语句来设置
OPT_INIT_PATH 0
SV_XO 27
SV_YO 3.6
SV_YAW 0
注意要多次刷新页面才行
