《无人驾驶车辆模型预测控制》之基于动力学的MPC设计

最新推荐文章于 2023-11-06 10:17:49 发布
最新推荐文章于 2023-11-06 10:17:49 发布
阅读量7.9k 收藏 140
点赞数 20
分类专栏： 自动驾驶控制
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/run_taozi/article/details/106081523
版权

目录



写之前的话：

1. 车辆模型的建立

2. 车辆模型的线性化

​ 3. 车辆模型离散化

 4. 预测模型的建立

 5.目标函数及约束

写之前的话：

前面我写到一些列的文章：

《无人驾驶车辆模型预测控制》之车辆运动学模型

《无人驾驶车辆模型预测控制》之基于运动学的MPC设计（一）

《无人驾驶车辆模型预测控制》之基于运动学的MPC设计（二）

本篇将介绍基于车辆动力学的MPC设计：主要从动力学模型的建立、预测模型的建立、目标 函数的建立、约束的建立来分别介绍。关于模型预测理论公式的推导细节可见

《无人驾驶车辆模型预测控制》之基于运动学的MPC设计（二）

0 仿真模型的搭建与结果

10m/h

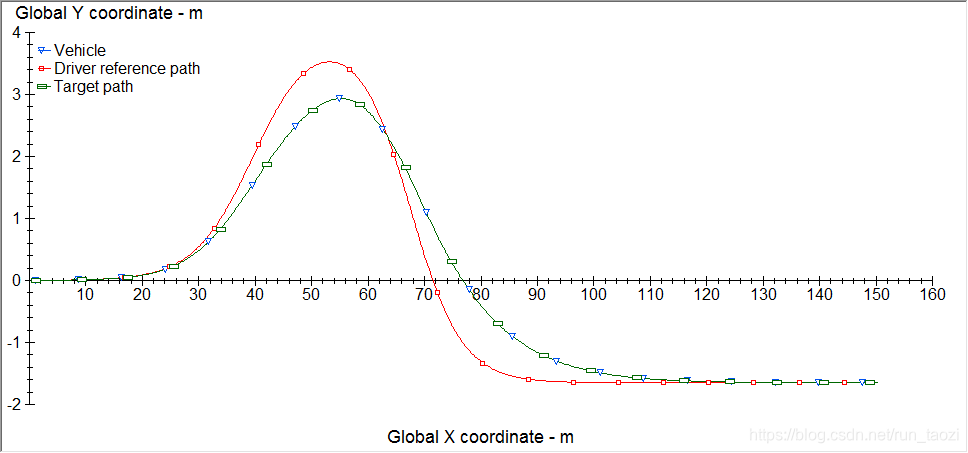

20m/s 采样步长是0.05

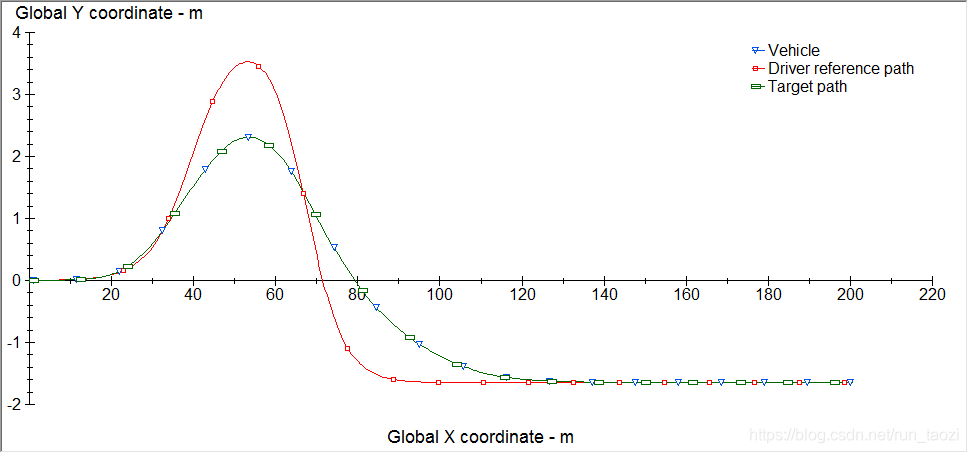

20m/s 采样步长是0.02

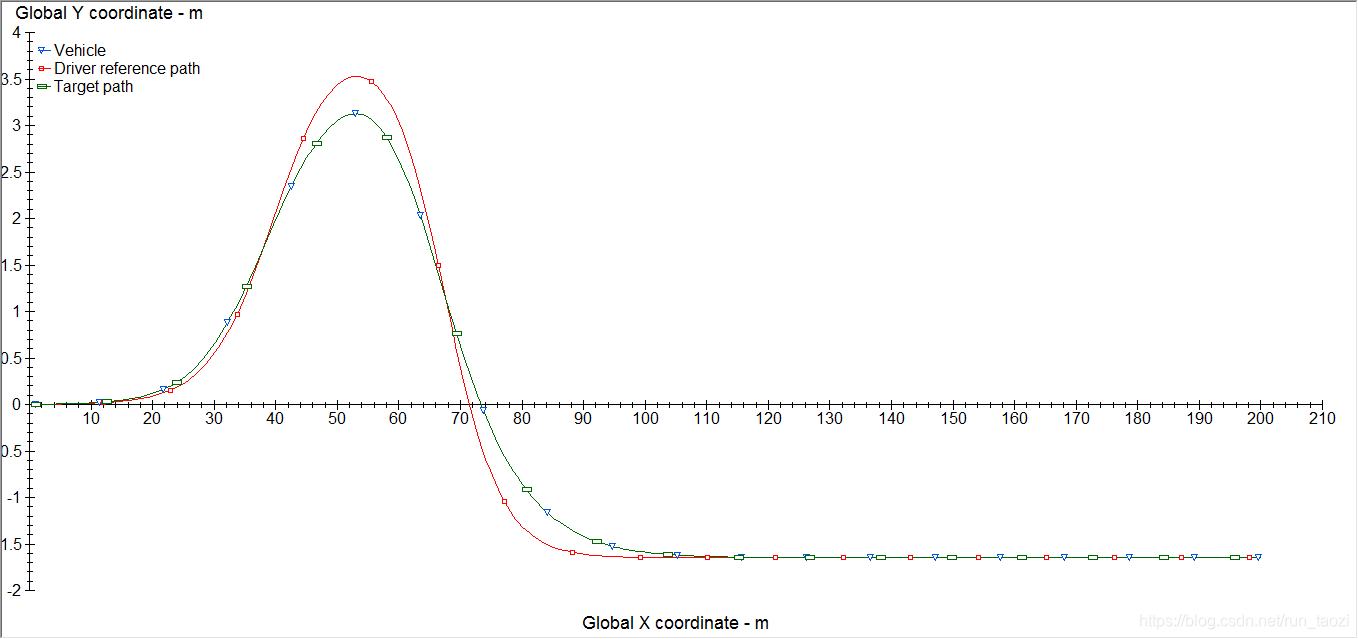

 针对结果参数调节,两个重要的设计参数是预测时域和控制时域，一般预测时域越长，控制精度越好，但是计算耗时就越大。合理的调节这两个参数，将有利于控制效果。同时也发现，选择不同的采样时间对控制精度同样有着重要影响。当Ts = 0.02s 时，跟踪误差更小。

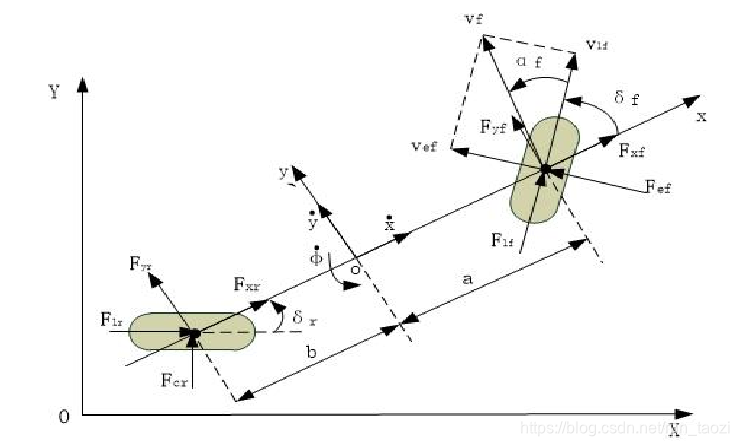

1. 车辆模型的建立

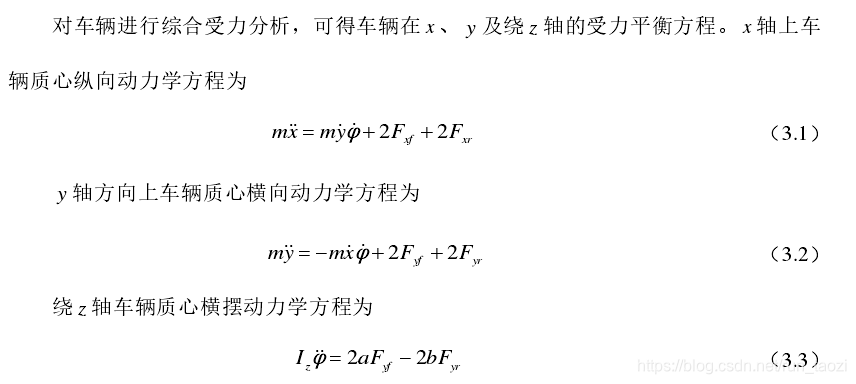

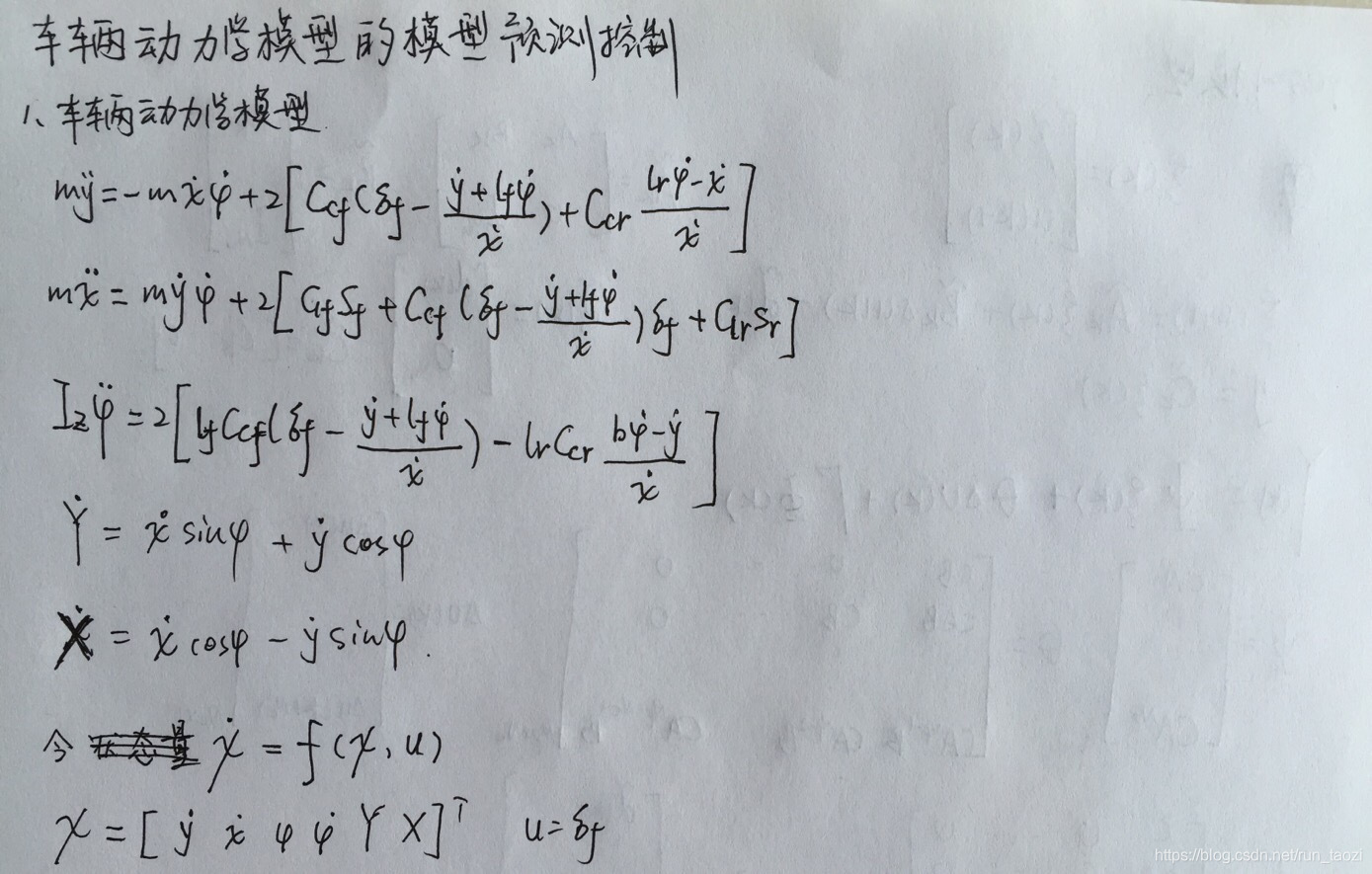

 经过整理、简化轮胎力为线性区，得到：

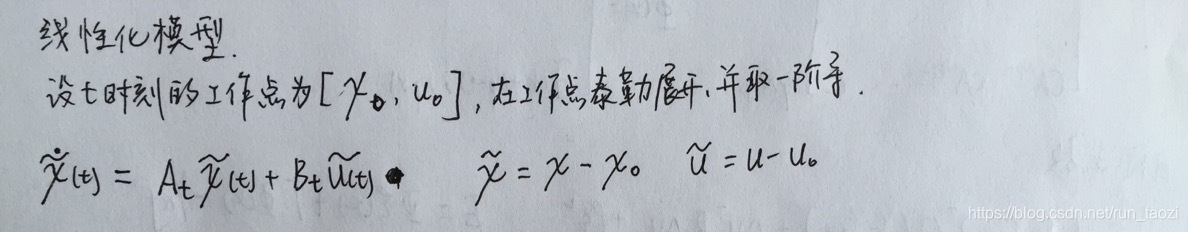

2. 车辆模型的线性化

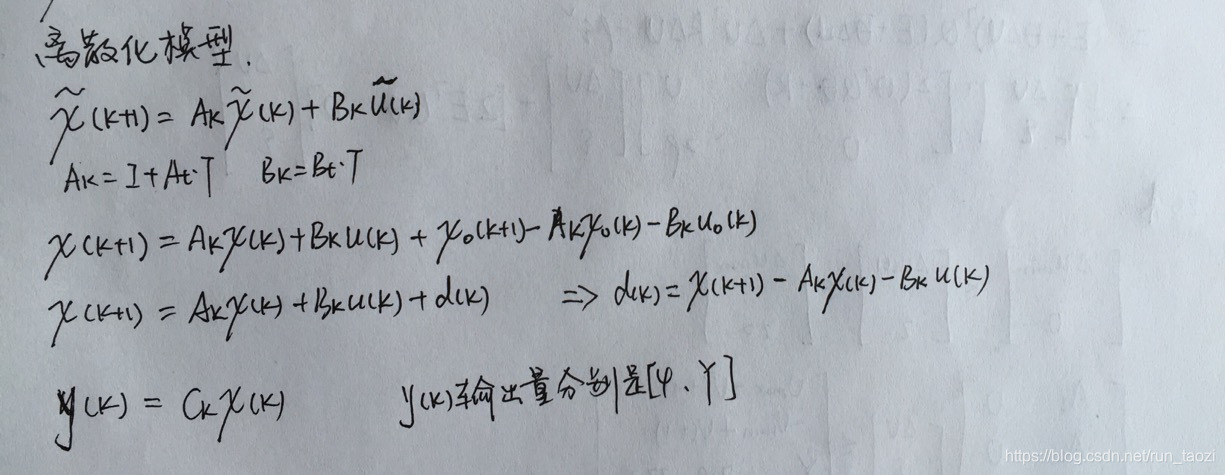

 3. 车辆模型离散化

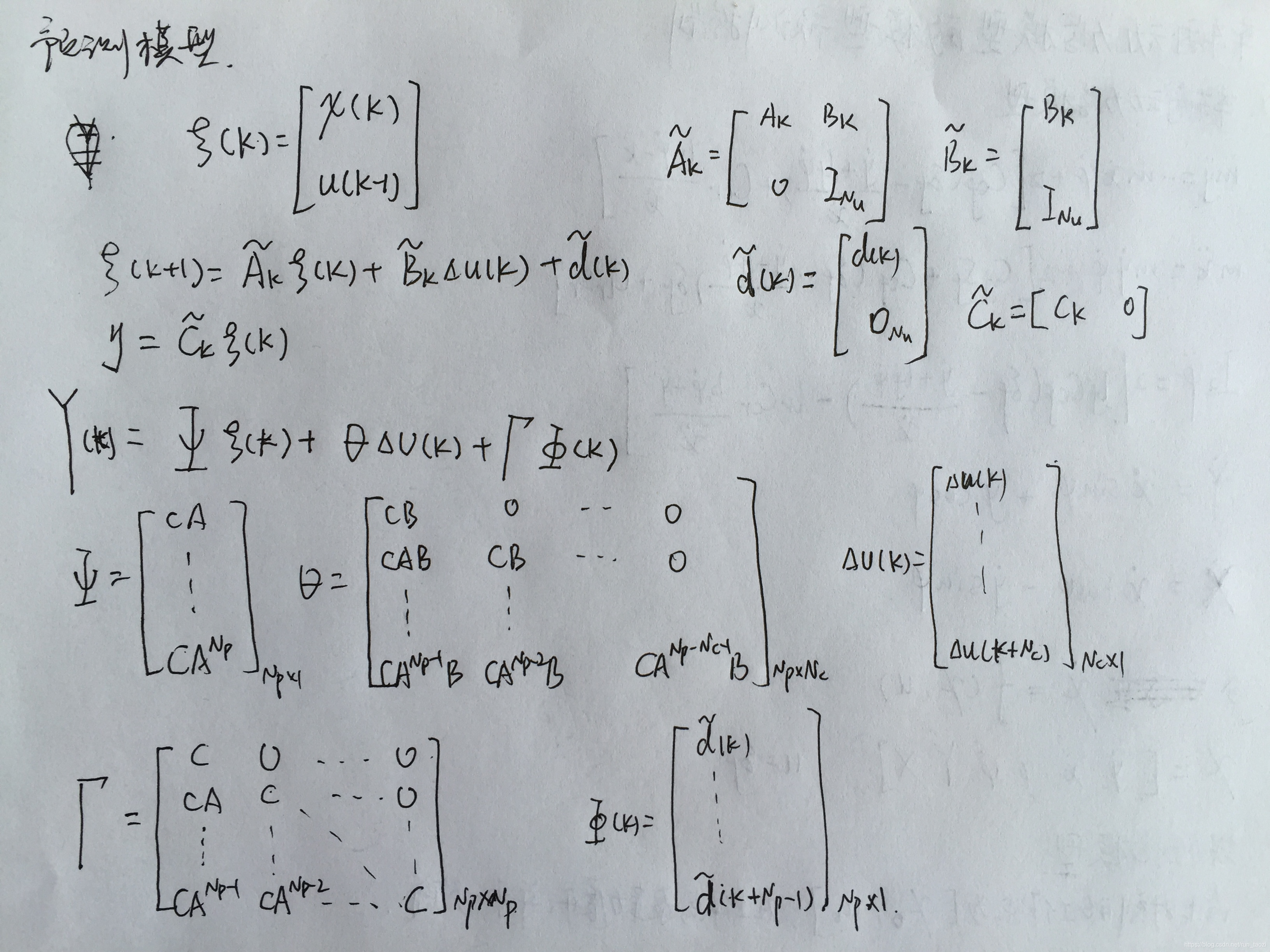

 4. 预测模型的建立

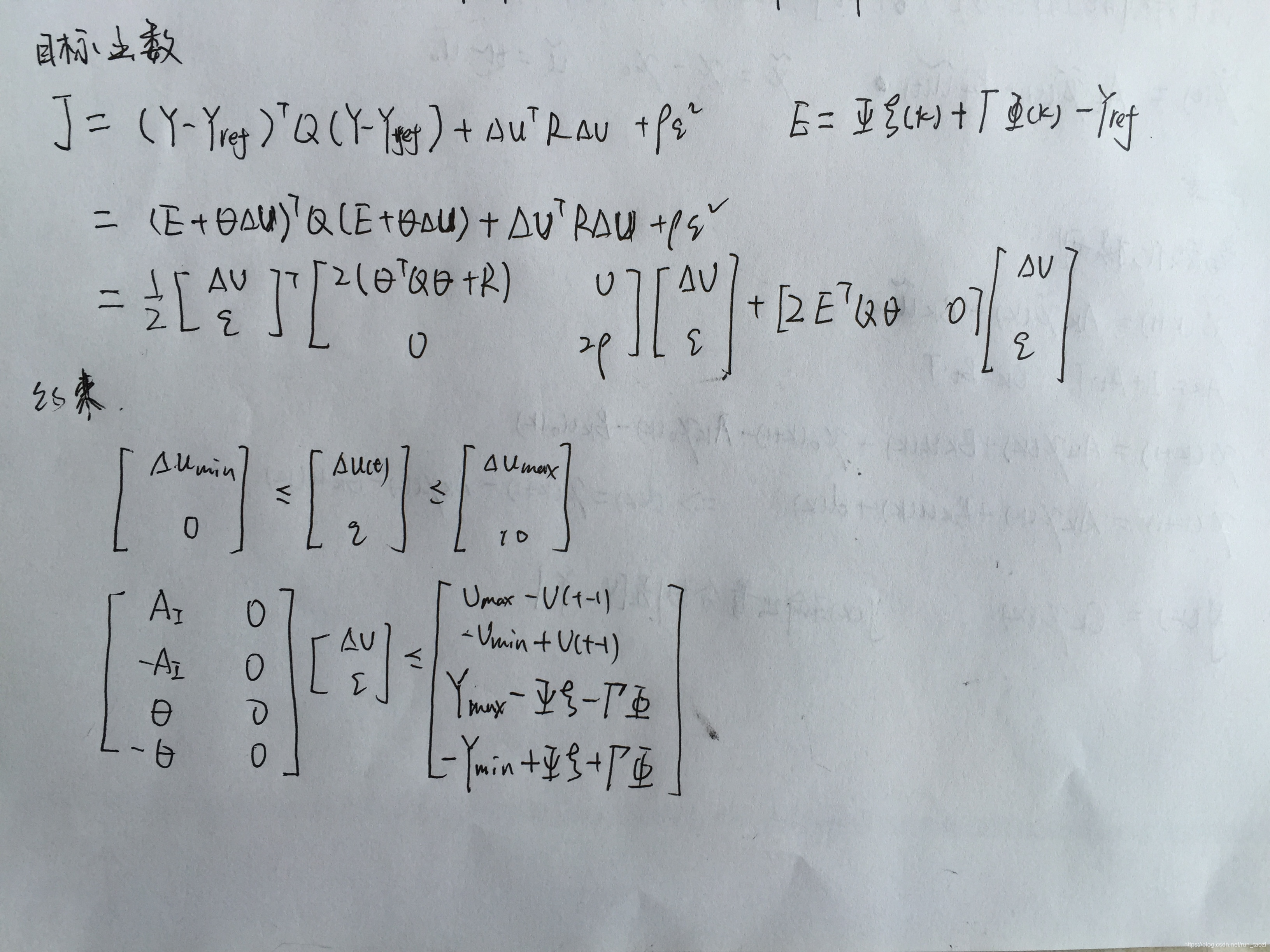

 5.目标函数及约束

 至此完成理论公式的建立。
