目标

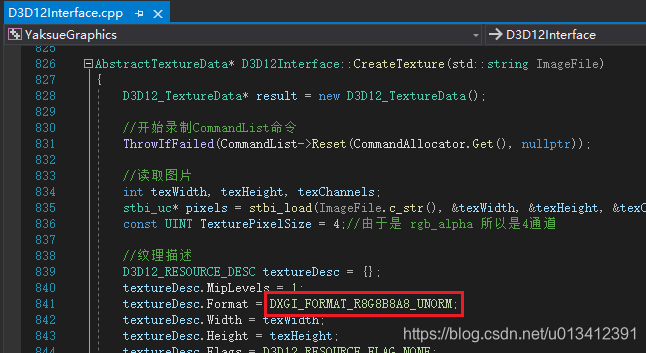

在《图形API学习工程（11）：使用纹理》中我学习了如何创建纹理，在创建时都指定了其格式：
在这里插入图片描述

对于DirectX，是DXGI_FORMAT。
对于Vulkan，是VkFormat。

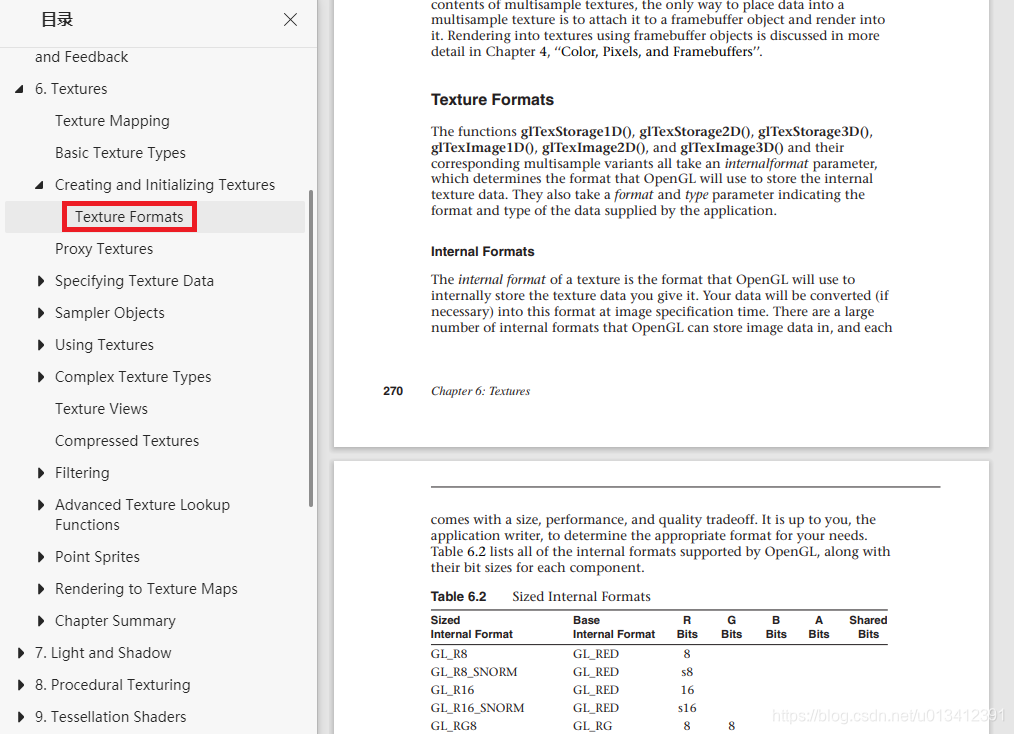

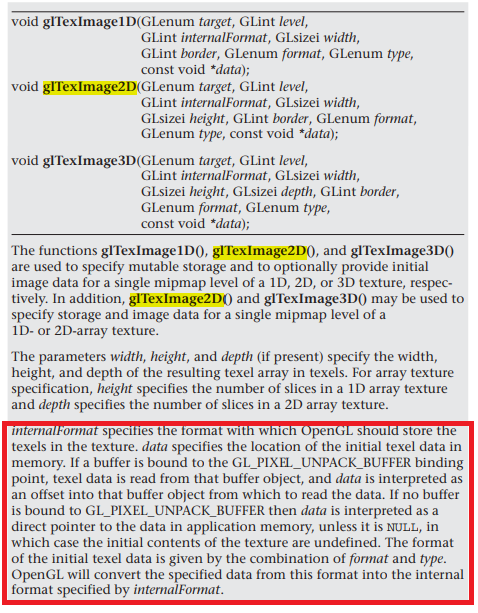

（OpenGL也有类似的东西，随后讨论）

本篇的目标是——查阅资料并结合自己的思考，对纹理格式的相关内容进行学习与讨论，具体包括：

讨论为何要使用和指定不同的纹理格式
纹理格式中常见关键字的学习

讨论为何要指定纹理格式

在一开始，我并不理解为何要有不同的纹理格式，因为我知道显示器可以显示红绿蓝三种颜色的光分别有0~255级别，即8位二进制。那这样的话纹理中每个像素不就是最多用24位吗？如果加上alpha通道那不就是32位吗？为何还需要那么多纹理格式呢？

后来，我发现这种想法是很局限的。

导致格式不同的原因

在渲染时使用的纹理，并非都是所谓的 红、绿、蓝、Alpha四通道各8位 。还有其他格式的纹理被需要，原因有很多，至少在我的理解中有以下方面：

并非所有的纹理都需要红、绿、蓝、Alpha 这四个通道，比如有些纹理只需要其中一个通道即可完成它自己的任务。

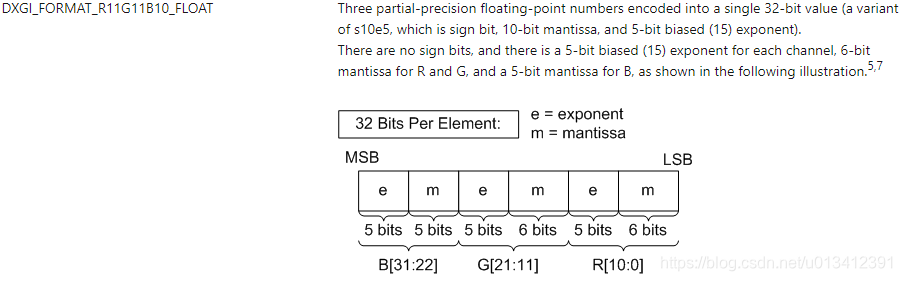

有些纹理需要存储的光的强度并不是8位能表示的。比如HDR（high-dynamic range）。
有些纹理使用压缩来减少自己的内存开销，压缩方式例如 block-compression、ASTC

不同格式对应的位数

不同的纹理格式导致数据的大小不同。比如：

如果一个通道使用8位的BYTE保存，那么对于每个像素：红、绿、蓝、Alpha四通道就是4x8=32位。
如果一个通道使用32位的float保存，那么对于每个像素：红、绿、蓝、Alpha四通道就是4x32=128位。
如果使用了压缩技术，则情况更复杂一些，总体数据的大小一定比压缩前更小。

而同样数据大小可能有多种格式与之对应。例如：

对于每像素32位的大小。它既可能是“红、绿、蓝、Alpha四通道的BYTE”，也可能是“只有一个红通道的float”

因此创建纹理时指定格式是必要的，否则GPU就不知道如何对纹理数据进行解读。

常见关键字

这些纹理格式的命名都使用了缩写，在DXGI_FORMAT和VkFormat之间也有相似的共用词语。
为了能更快明白一个纹理格式名字的含义，我想对其中常见的关键词进行总结。
（对于更权威与全面的解释还需要看DXGI_FORMAT和VkFormat官方文档）

RGBA

Red、Green、Blue、Alpha。红、绿、蓝再加上一般表示不透明度的Alpha通道。
例如：

R8G8B8A8表示红通道8位、绿通道8位、蓝通道8位、Alpha通道8位。
R8G8相比上者只有红通道和绿通道

_UNORM

Unsigned-Normalized-Integer。无符号型归一化的整数。
所谓“无符号”指的是没有负数，即全是正值。
所谓的“归一化”指的是，最终表示的值是0.0~1.0。例如假设这个整数是8位的即0~255，那么255对应1.0，128大约对应0.5；假设这个整数是16位的，即0~65535，那么65535对应1.0，32768大约对应0.5。
