本文深入探讨了HoudiniEngine如何将前缀为unreal_uproperty_的attribute转换为UE的UProperty。从源代码层面，重点分析了属性处理的起点，包括属性的获取、存储、更新和对象赋值的过程。最终，这些属性通过TFieldIterator遍历并应用到对应的Object或其组件上，实现了属性在Houdini和Unreal之间的无缝迁移。

目标

HoudiniEngine会尝试把前缀为unreal_uproperty_的attribute转换为UE中的UProperty。（详见官方文档）
本篇的目标是观察这一过程是怎样实现的。

0. 准备测试用HDA

首先，准备一个可以让这段逻辑出现的HDA。

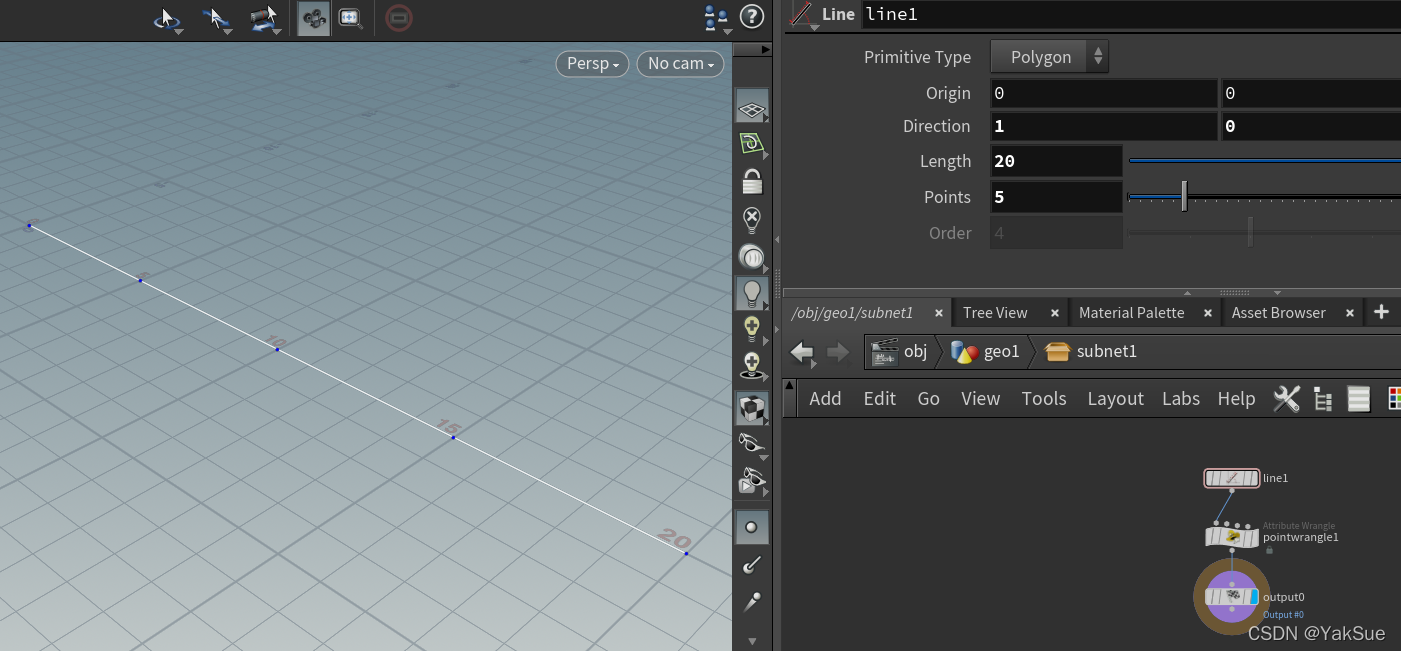

我这里用一条线创建出五个点：
在这里插入图片描述
随后，用PointWrangle节点来创建一段逐Point执行的vex代码：

//指定生成点光源Actor
s@unreal_instance = "PointLight";
//光源强度逐渐变强
@unreal_uproperty_Intensity = pow(4,@ptnum);

即，使用unreal_instance将每个点指定为点光源。

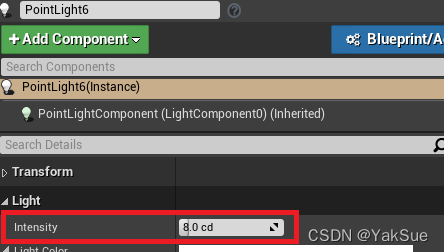

然后就是本篇关注的，使用unreal_uproperty_设定通用属性Intensity：
在这里插入图片描述

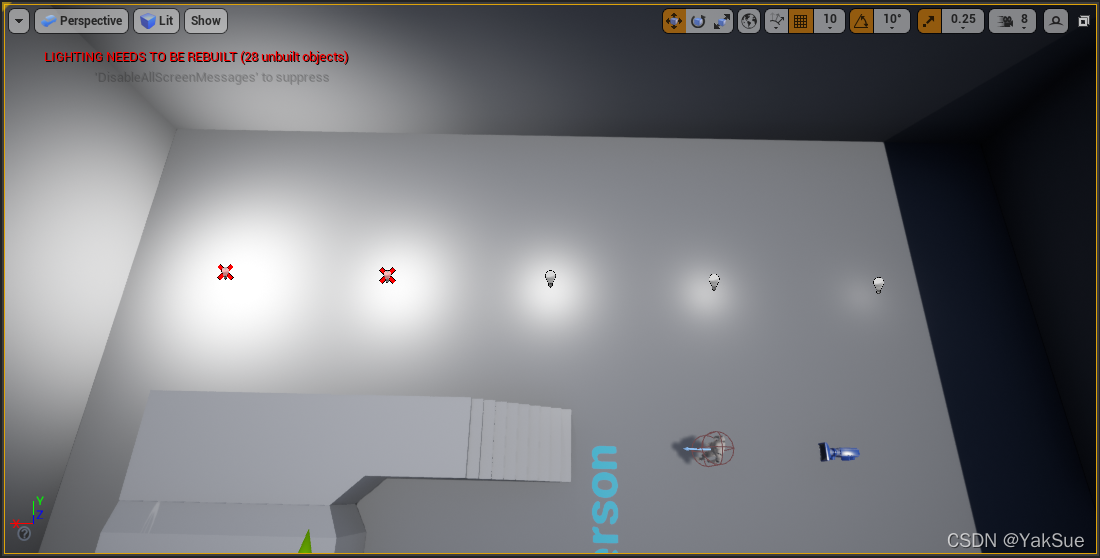

Intensity是递增的，所以这个HDA放到场景中可以看到：

1. 找到观察代码的起点。

那么，从哪开始观察这个过程的逻辑呢？

首先，这段逻辑肯定和这个前缀名有关，所以可以尝试在代码中搜索“unreal_uproperty_”，
发现在 \HoudiniEngine\Private\HoudiniEnginePrivatePCH.h 已经被定义成了宏：

#define HAPI_UNREAL_ATTRIB_GENERIC_UPROP_PREFIX				"unreal_uproperty_"

接着，就要搜索HAPI_UNREAL_ATTRIB_GENERIC_UPROP_PREFIX了。有三个部分：

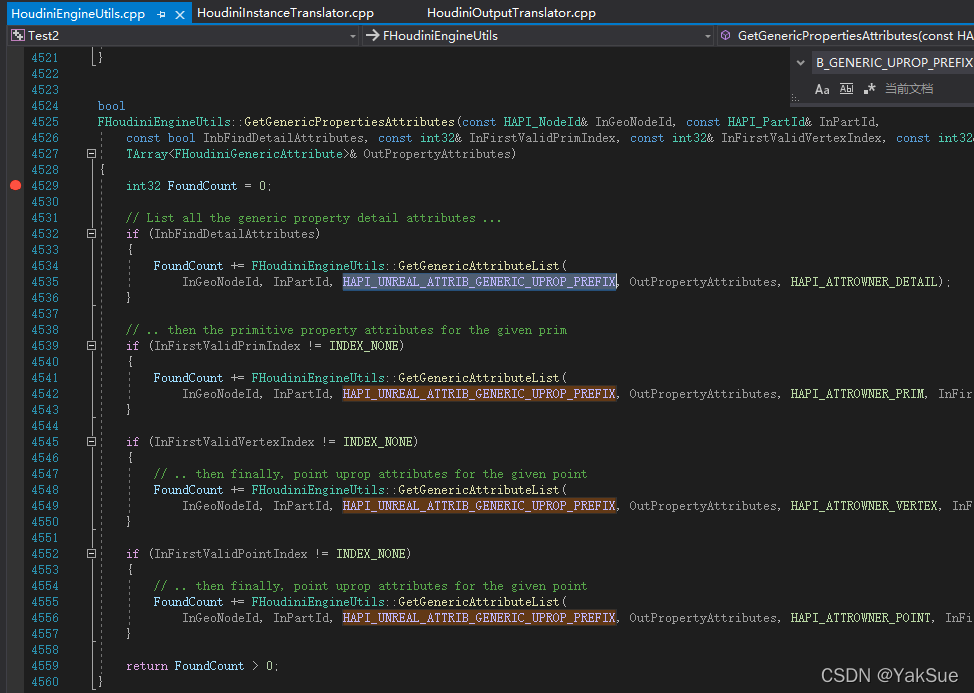

第一部分，是FHoudiniEngineUtils::GetGenericPropertiesAttributes。
在这里插入图片描述
但我这里断点并没有触发，所以忽略这里。

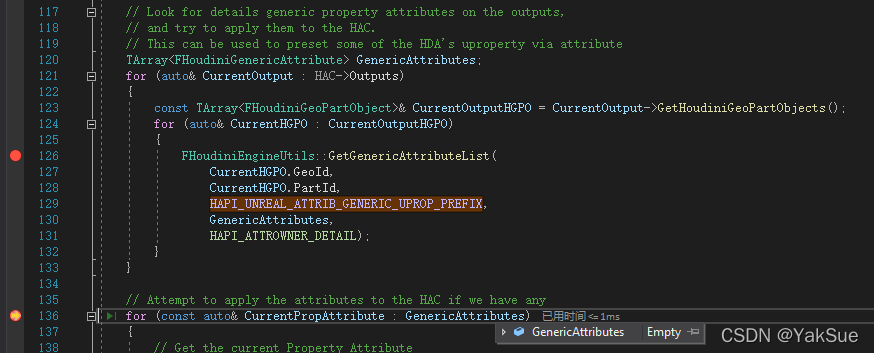

第二部分，在FHoudiniOutputTranslator::UpdateOutputs中：
在这里插入图片描述
但是这里并没有得到有效的 GenericAttributes ，所以这次忽略。

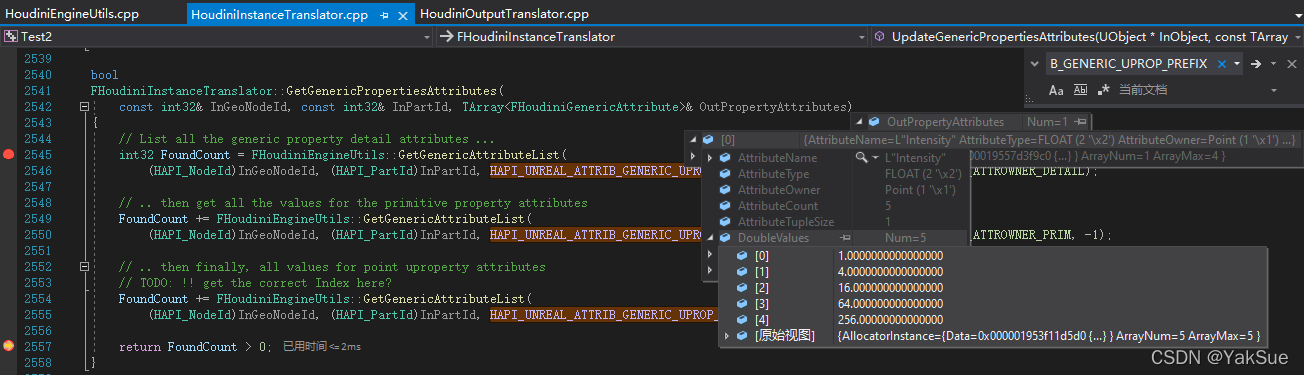

第三部分，是FHoudiniInstanceTranslator::GetGenericPropertiesAttributes：
在这里插入图片描述

这里断点触发了，且可以看到得到了Intensity这个属性并输出到了OutPropertyAttributes中。
所以这就是观察代码的起点了。

2. 属性被存入 InstancedOutputPartData.AllPropertyAttributes

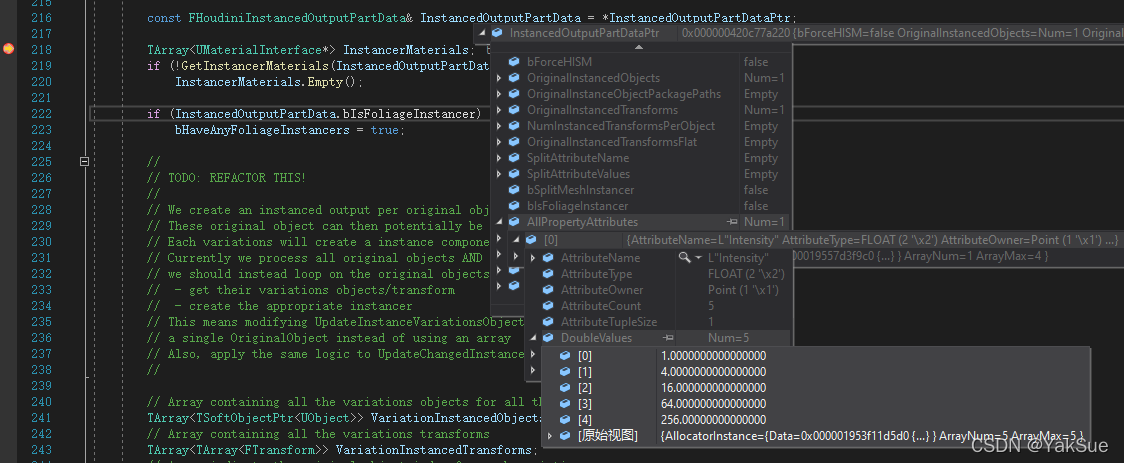

继续执行代码，可以看到在外层FHoudiniInstanceTranslator::CreateAllInstancersFromHoudiniOutput中，属性被存入 InstancedOutputPartData.AllPropertyAttributes：
在这里插入图片描述

3. 属性被传入FHoudiniInstanceTranslator::UpdateGenericPropertiesAttributes

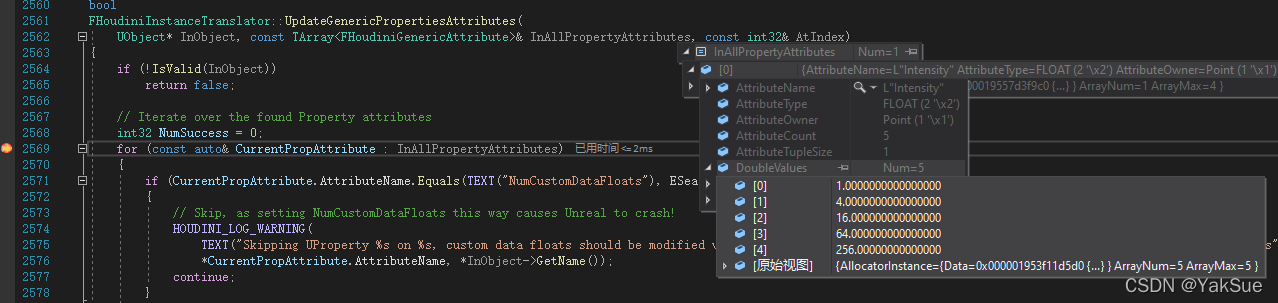

继续调试，可以看到属性最后被传入FHoudiniInstanceTranslator::UpdateGenericPropertiesAttributes：
在这里插入图片描述

4. 每个属性逐个调用 FHoudiniGenericAttribute::UpdatePropertyAttributeOnObject

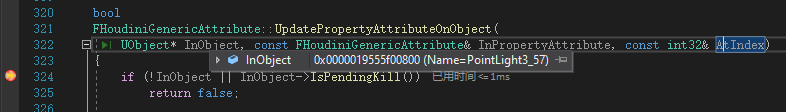

每个属性在FHoudiniGenericAttribute::UpdatePropertyAttributeOnObject被传入：
在这里插入图片描述可以看到在这里，每个属性都尝试设定到Object上。此时的Object就是点光源Actor。

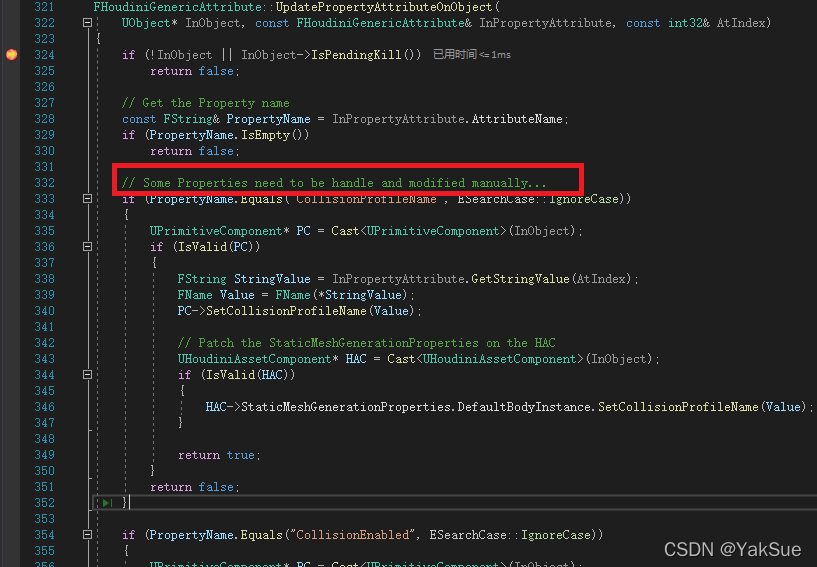

值得一提的是，这里也会单独处理一些“特殊”属性：
在这里插入图片描述

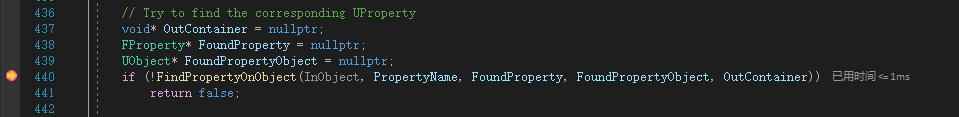

如果以上的“特殊”情况都没有进入，则最后会尝试在Object上找这个属性：

5. 使用 FHoudiniGenericAttribute::FindPropertyOnObject 找到对应的属性

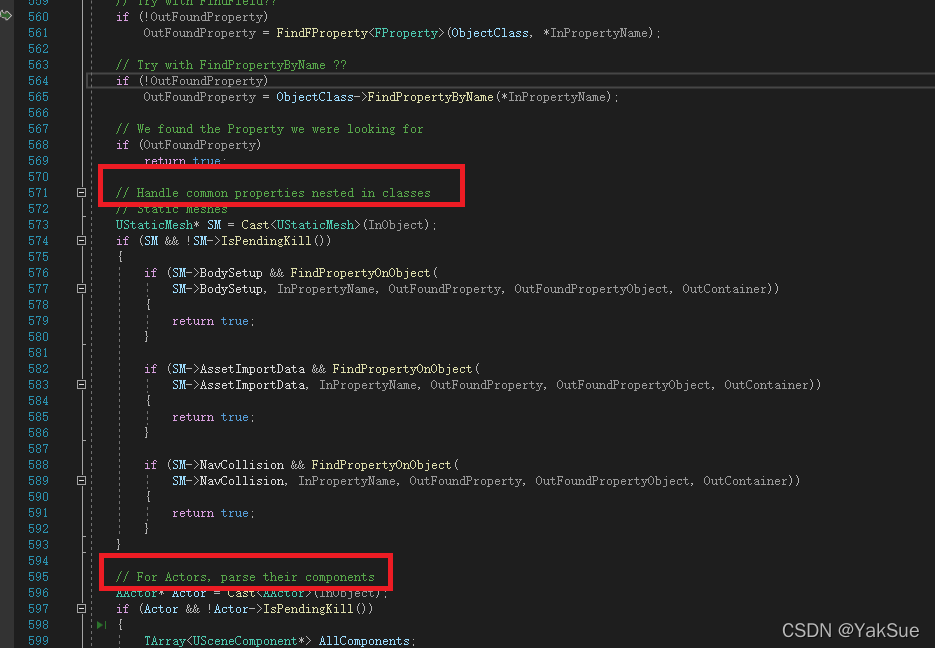

可以看到，除了Object本身之外，他还会找“内嵌”的类（不过这里只有StaticMesh，也许可以自己补充）。另外，还会找Actor的组件：
在这里插入图片描述

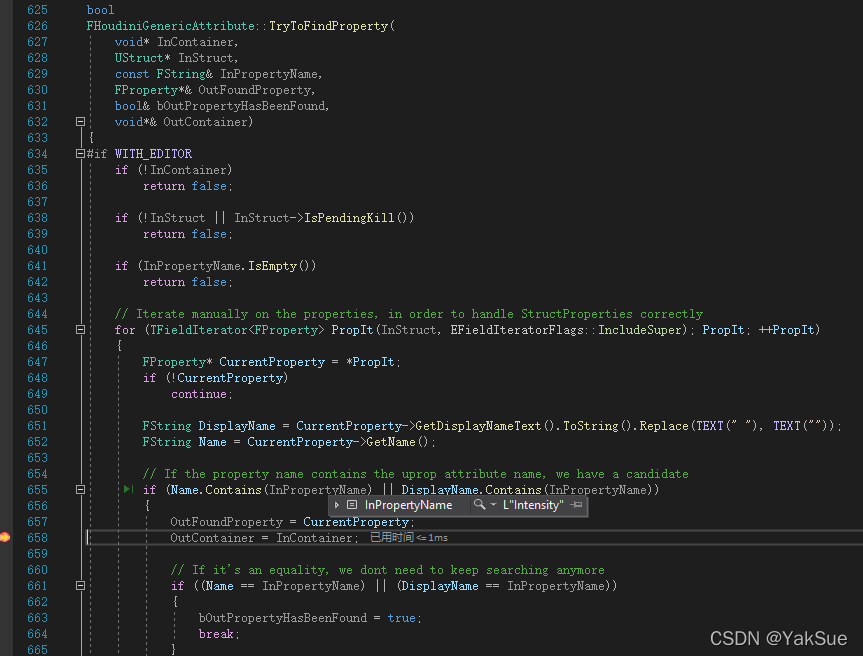

6. 使用 TFieldIterator 遍历找到对应名字的属性

在这里插入图片描述

总结：

统计所有前缀为unreal_uproperty_的属性。
尝试将每个属性设置到Object上，有些属性被特别设置了，详见FHoudiniGenericAttribute::UpdatePropertyAttributeOnObject。
尝试根据名字找到Object对应的属性。方法是通过TFieldIterator<FProperty>遍历所有属性并比较名字。另外，相关的Object也被考虑，如Actor的组件，详见FHoudiniGenericAttribute::FindPropertyOnObject。
