芯片架构初识

简介

        随着计算机的普及，总有一些名词萦绕在我们耳边，但是当我们细思这些名词的时候却又感觉很笼统。比如芯片架构、内存外存等。此时我们就会想架构是什么？架构不同区别在哪？有内存为何还需要外存？借着此次的分享，简单的对芯片架构做些归纳和总结。

01 芯片架构是什么？

        芯片架构是指对芯片的类别和属性的描述。架构一词还和语境有关，提到soc时，一般指嵌入式处理核心的类型。提到X86和arm时，指的是指令集。

02 架构对芯片的作用？

        CPU是一个解释器，架构是它的算法，寄存器转换级电路（RTL）是算法的实现。更好的架构就是更好的算法。

03 主流的芯片架构有哪些？

主流的芯片架构有arm、X86、mips等

04 arm架构简介

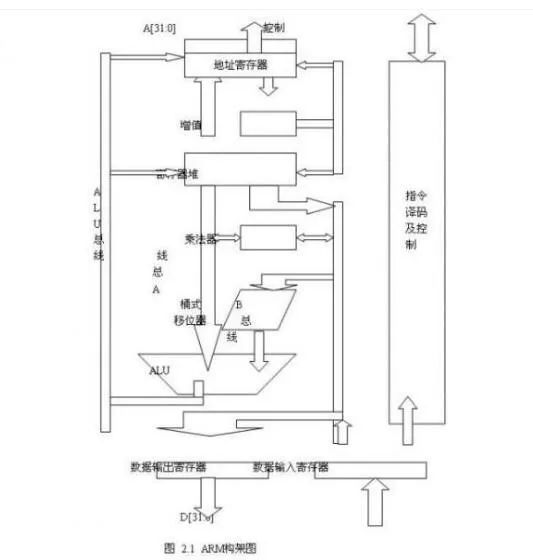

        Arm是高级精简指令集的简称，是一个32位的精简指令集处理器架构。其架构图如下：

结构说明：

    ALU：它有两个操作数锁存器、加法器、逻辑功能、结果以及零检测逻辑构成。

    桶形移位寄存器：ARM采用了32&TImes;32位的桶形移位寄存器，这样可以使在左移右移n位、环移n位和算术右移n位等都可以一次完成。

    高速乘法器：乘法器一般采用“加一移位”的方法来实现乘法。ARM为了提高运算速度，则采用两位乘法的方法，根据乘数的2位来实现“加一移位”运算;ARM高速乘法器采用32&TImes;8位的结构，这样，可以降低集成度（其相应芯片面积不到并行乘法器的1/3）。

    浮点部件：浮点部件是作为选件供ARM构架使用。FPA10浮点加速器是作为协处理方式与ARM相连，并通过协处理指令的解释来执行。

    控制器：ARM的控制器采用的是硬接线的可编程逻辑阵列PLA。

特点：

        （1）体积小、低功耗、低成本、高性能——ARM被广泛应用在嵌入式系统中的最重要的原因 支持Thumb（16位）/ARM（32位）双指令集，能很好的兼容8位/16位器件；

        （2）大量使用寄存器，指令执行速度更快；

        （3）大多数数据操作都在寄存器中完成；

        （4）寻址方式灵活简单，执行效率高；

        （5）指令长度固定。

        （6）Load_store结构：在RISC中，所有的计算都要求在寄存器中完成。而寄存器和内存的通信则由单独的指令来完成。而在CSIC中，CPU是可以直接对内存进行操作的。流水线处理方式。

05 x86架构简介

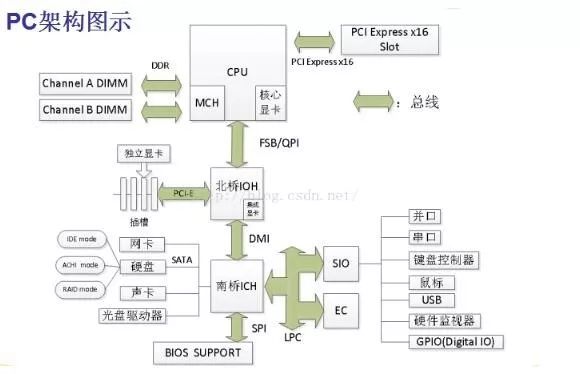

        X86架构（The X86 architecture）是微处理器执行的计算机语言指令集，指一个intel通用计算机系列的标准编号缩写，也标识一套通用的计算机指令集合。其PC架构如下图所示：

结构说明：

    CPU：大家都不陌生的名词，中央处理器，计算机的核心大脑。

    北桥（North Bridge Chipset）：北桥是电脑主板上的一块芯片，位于CPU插座边，起连接作用。

    南桥芯片（South Bridge）：是主板芯片组的重要组成部分，一般位于主板上离CPU插槽较远的下方，PCI插槽的附近，这种布局是考虑到它所连接的I/O总线较多，离处理器远一点有利于布线。

    内存：是计算机中重要的部件之一，它是与CPU进行沟通的桥梁。计算机中所有程序的运行都是在内存中进行的，因此内存的性能对计算机的影响非常大。

    显卡（Video card，Graphics card）：全称显示接口卡，又称显示适配器，是计算机最基本配置、最重要的配件之一。

    网卡：是工作在链路层的网络组件，是局域网中连接计算机和传输介质的接口，不仅能实现与局域网传输介质之间的物理连接和电信号匹配，还涉及帧的发送与接收、帧的封装与拆封、介质访问控制、数据的编码与解码以及数据缓存的功能等。

    声卡：基本功能是把来自话筒、磁带、光盘的原始声音信号加以转换，输出到耳机、扬声器、扩音机、录音机等声响设备，或通过音乐设备数字接口（MIDI）使乐器发出美妙的声音。

    SATA（Serial Advanced Technology Attachment，串行高级技术附件）：是一种基于行业标准的串行硬件驱动器接口，是由Intel、IBM、Dell、APT、Maxtor和Seagate公司共同提出的硬盘接口规范。

    硬盘：是电脑主要的存储媒介之一，由一个或者多个铝制或者玻璃制的碟片组成。碟片外覆盖有铁磁性材料。

06 mips架构简介

        是一种采取精简指令集（RISC）的处理器架构,其特点为：

        （1）包含大量的寄存器、指令数和字符。

        （2）可视的管道延时时隙。

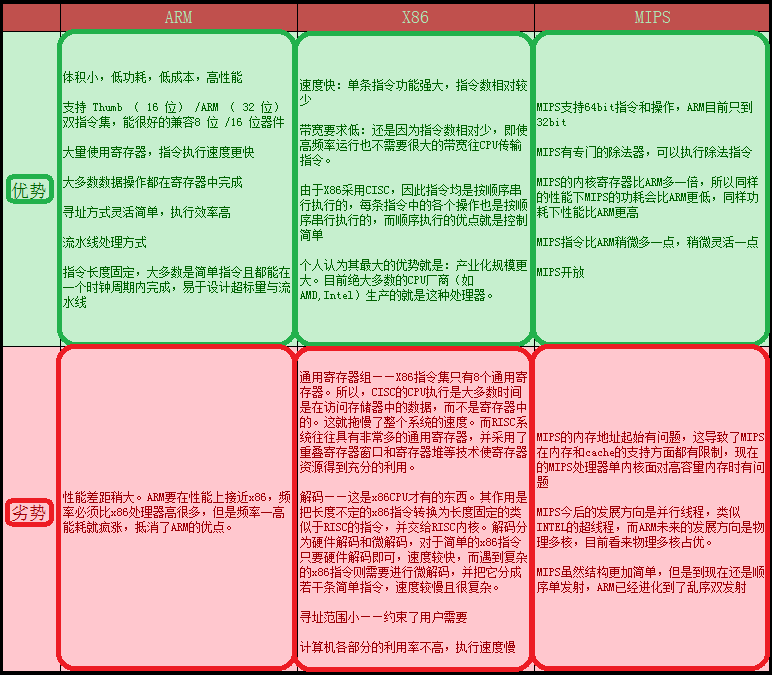

07 三种架构优缺点对比
