关于代码实现请参考：【UWB】ELM，Extreme Learning Machine 极限学习机

简介

极限学习机(Extreme Learning Machine) ELM，是由南洋理工大学黄广斌教授提出来的求解单隐层神经网络的算法。

ELM最大的特点是对于传统的神经网络，尤其是单隐层前馈神经网络(SLFNs)，在保证学习精度的前提下比传统的学习算法速度更快。

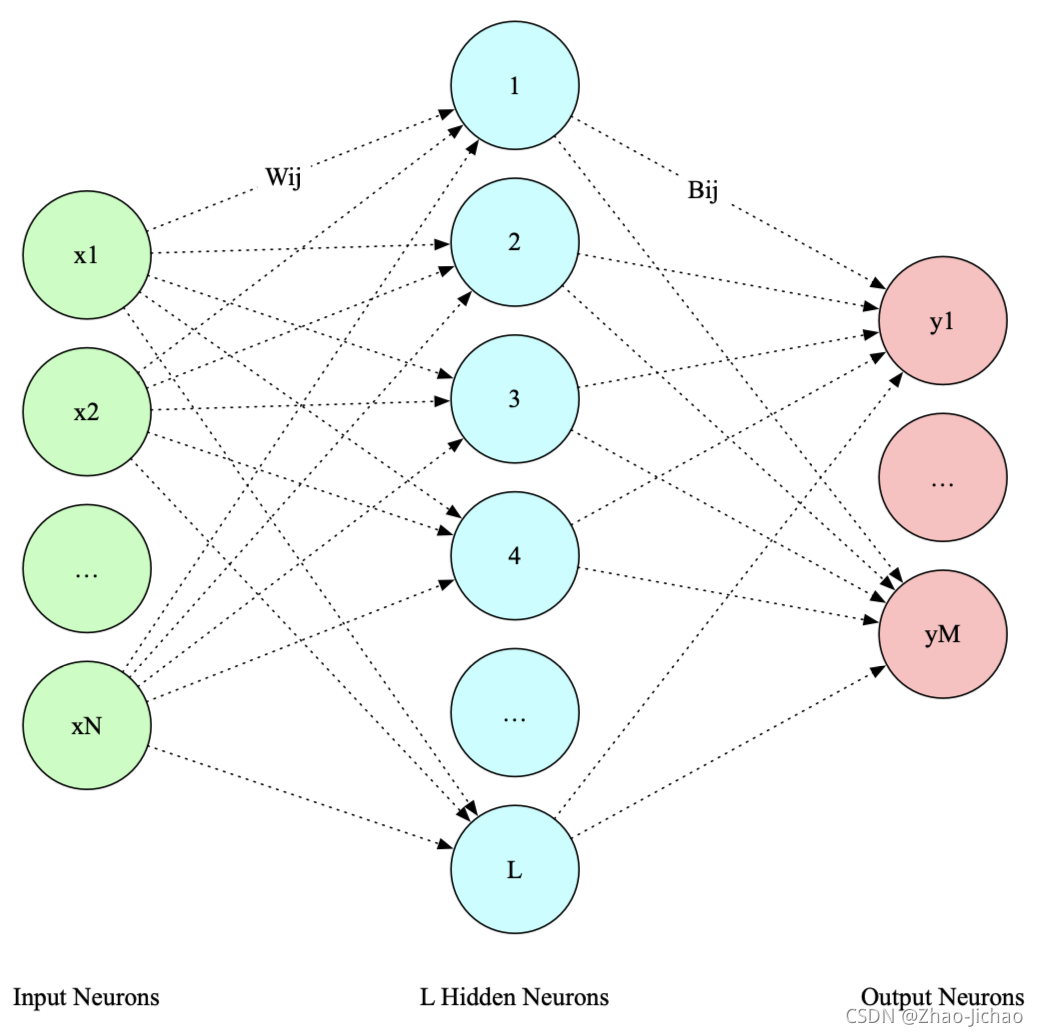

对于上图所示的一个单隐含层神经网络，假设有 $N$ 个任意样本（$x_1,x_2,\cdots ,x_N$），$L$ 个隐藏层神经元，$M$ 个输出神经元。其中样本的维度可以为任意，即 $x_i=[x_{i1},x_{i2},\cdots ,x_{in}{]}^{\text{T}}\in {\mathbb{R}}^n$，期望输出假设为 ${\hat{y}}_i=[{\hat{y}}_{j1},{\hat{y}}_{j2},\cdots ,{\hat{y}}_{jm}{]}^{\text{T}}\in {\mathbb{R}}^m$，网络的实际输出为 $y_i=[y_{j1},y_{j2},\cdots ,y_{jm}{]}^{\text{T}}\in {\mathbb{R}}^m$。

对于上述含有 $L$ 个隐含节点的单隐含层神经网络可以表示为

$$\sum _{k=1}^L{\beta }_k\cdot G(W_i\cdot X_i+b_k)=y_j$$

这里，${\beta }_k$ 为输出权重，$G(\cdot )$ 为隐含层的激活函数，$W_i$ 为输入权重，$X_i$ 为输入样本，$b_k$ 为第 $k$ 个神经元的偏置，$W_i\cdot X_i$ 表示 $W_i$ 和 $X_i$ 的内积，$y_j$ 表示第 $j$ 个样本的输出。

当隐藏层节点足够多时，ELM 可以逼近任何连续函数，为使得 ELM 具有更好的泛化能力，通常隐藏层神经元 $L$ 个数应该大于输入神经元 $N$，单隐含层神经网络的学习目标是使得输出的误差最小，即
$$\min (\sum _{j=1}^N\Vert {\hat{y}}_j-y_j\Vert )$$

即存在 ${\beta }_k,W_i$ 和 $b_k$ 使得
$$\sum _{k=1}^L{\beta }_k\cdot G(W_i\cdot X_i+b_k)={\hat{y}}_j$$

改写成矩阵的形式为：
$$H\beta =Y$$

这里 $H$ 为隐含层神经元的输出，$\beta$ 为输出权重，$T$ 为期望输出。

$$H={\left[\begin{array}{cccc}G(w_1{x}_1+b_1)& G(w_2{x}_1+b_2)& \cdots & G(w_L{x}_1+b_L)\\ G(w_1{x}_2+b_1)& G(w_2{x}_2+b_2)& \cdots & G(w_L{x}_2+b_L)\\ ⋮& ⋮& \ddots & ⋮\\ G(w_1{x}_N+b_1)& G(w_2{x}_N+b_2)& \cdots & G(w_L{x}_N+b_L)\end{array}\right]}_{N\times L}$$

$$\beta ={\left[\begin{array}{c}{\beta }_1^{\text{T}}\\ {\beta }_2^{\text{T}}\\ ⋮\\ {\beta }_L^{\text{T}}\end{array}\right]}_{L\times M},Y={\left[\begin{array}{c}{y}_1^{\text{T}}\\ y_2^{\text{T}}\\ ⋮\\ y_M^{\text{T}}\end{array}\right]}_{N\times M}$$

为了能训练单隐含层神经网络，希望得到 ${\hat{W}}_i,{\hat{b}}_i$ 和 ${\hat{\beta }}_i$，使得
$$\Vert H({\hat{W}}_i,{\hat{b}}_i){\hat{\beta }}_i-Y\Vert =\underset{W,b,\beta }{\min }\Vert H(W_i,b_i){\beta }_i-Y\Vert$$

这等价于最小化损失函数
$$E=(\sum _{j=1}^N\Vert {\hat{y}}_j-y_j\Vert )$$

在 ELM 神经网络中，一旦输入权重 $W_i$ 和隐含层偏置 $b_i$ 被随机确定，则隐含层的输出矩阵 $H$ 就被唯一确定，训练过程则可以转化为求解一个线性系统 $H\beta =Y$，因此输出权重 $\beta$ 的最小二乘解则可以通过下式求得：
$$\hat{\beta }=H^{+}Y$$

这里 $H^{+}$ 是矩阵 $H$ 的 Moore-Penrose 广义逆，且 $\beta$ 的最小二乘解是唯一的。相较于传统前馈神经网络，ELM 保证了学习精度，具有良好的泛化性能，速度更快。

Ref：

1. 简单易学的机器学习算法——极限学习机(ELM)
2. 极限学习机(Extreme Learning Machine, ELM)原理详解和MATLAB实现
