直线电机光栅尺介绍

313 篇文章 ¥239.90 ¥399.90
88 篇文章 ¥99.90 ¥299.90
光栅尺是一种光栅传感器,通过光源、动尺和定尺产生电信号,根据信号变化周期测量位移。常见输出为相位相差90度的方波或正弦波信号,通常包括A相、B相和Z相。光栅尺广泛应用于自动化领域,其分类、信号特点和选择策略是关键考虑因素。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

  1. 光栅尺介绍
    1.1. 光栅
    将光源、两块长光栅(动尺和定尺)、光电检测器件等组合在一起构成的光栅传感器通常称为光栅尺。光栅尺输出的是电信号,动尺移动一个栅距,输出电信号便变化一个周期,它是通过对信号变化周期的测量来测出动就与定就职相对位移。目前使用的光栅尺的输出信号一般有两种形式,一是相位角相差90度的2路方波信号,二是相位依次相差90度的4路正弦信号。这些信号的空间位置周期为W。下面针对输出方波信号的光栅尺进行了讨论,而对于输出正弦波信号的光栅尺,经过整形可变为方波信号输出。输出方波的光栅尺有A相、B相和Z相三个电信号,A相信号为主信号,B相为副信号,两个信号周期相同,均为W,相位差90o。Z信号可以作为较准信号以消除累积误差。
    在这里插入图片描述

1.2. 光栅尺使用简介

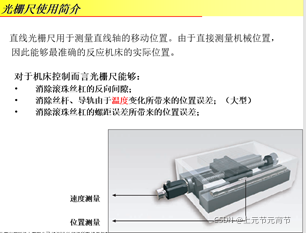

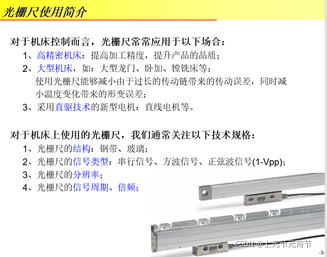

在这里插入图片描述

1.3. 光栅尺的分类
