Realsense D455 调试

lucky li

已于 2024-09-12 11:00:45 修改

阅读量5.5k

点赞数 31

分类专栏： ROS 文章标签： ros 视觉算法

于 2024-04-17 16:24:57 首次发布

本文链接：https://blog.csdn.net/weixin_41965898/article/details/137874318

版权

ROS 专栏收录该内容

7 篇文章

订阅专栏

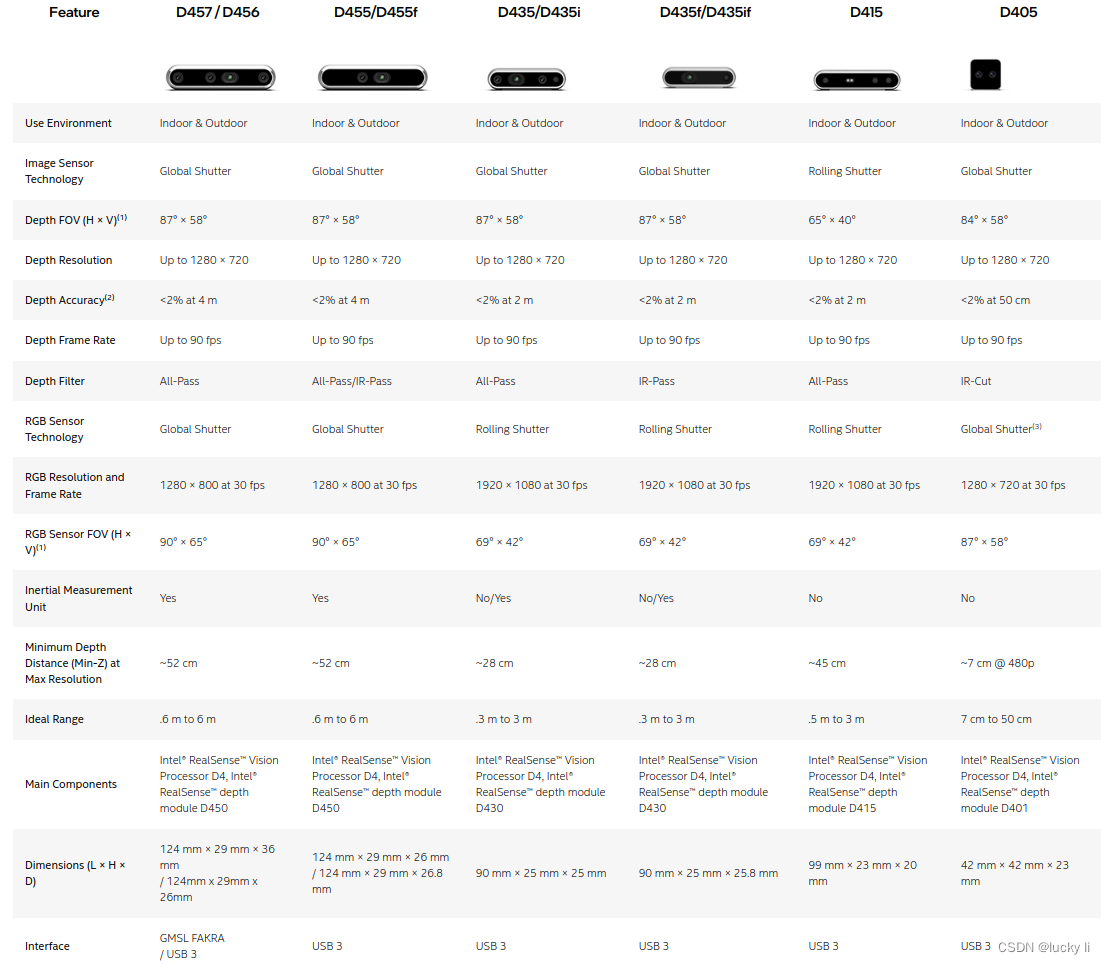

1 Realsense

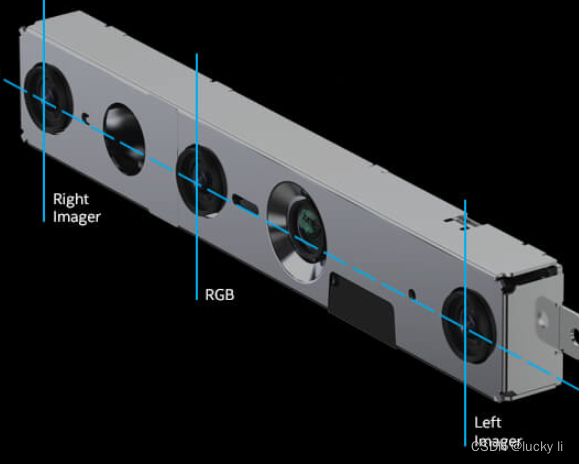

D455 配置：

RGB：彩色相机，FOV（h，v）（ 90*65 ）
红外点阵发射(结构光)：位于上图中RGB右边，发射特定模式的红外光，通常是一种点阵图案，这有助于红外摄像头捕捉和计算物体的深度信息
Right 和 Left：双目红外相机，FOV（h，v）（ 87 *58 ），可接受普通光源和红外光源，基线9.5cm
可输出：1 深度图 %2@4M； 2 双目灰度图；3 彩色单目Left （ps:不同于RGB相机，这个是IR相机的彩色）
IMU：BMI055
Intel RealSense D455 的深度信息是通过 结构光 和 双目立体视觉 两者共同计算的.

2 安装

以下是基于Ubuntu20.04系统安装realsense-ros的一般步骤

2.1 前置

安装ROS：您需要在您的计算机上安装ROS。假设您使用的是ROS Noetic版本，您可以按照ROS官方安装指南进行安装。

安装RealSense SDK 2.0：在安装realsense-ros之前，您需要安装Intel RealSense SDK 2.0。您可以通过以下命令来安装它：

sudo apt-key adv --keyserver keyserver.ubuntu.com --recv-key F6E65AC044F831AC80A06380C8B3A55A6F3EFCDE || sudo apt-key adv --keyserver hkp://keyserver.ubuntu.com:80 --recv-key F6E65AC044F831AC80A06380C8B3A55A6F3EFCDE
sudo add-apt-repository "deb https://librealsense.intel.com/Debian/apt-repo $(lsb_release -cs) main" -u
sudo apt-get install librealsense2-dkms -y
sudo apt-get install librealsense2-utils -y
sudo apt-get install librealsense2-dev -y
sudo apt-get install librealsense2-dbg -y
# version后面出现realsense表示更新成功。
modinfo uvcvideo | grep "version:"

使用sdk：

       插入D455相机，需要USB3.0及以上接口。使用命令启动：
           realsense-viewer
       用来列出系统上连接的所有RealSense设备和它们的属性，使用命令：
           rs-enumerate-devices

2.2 `realsense-ros`

sudo apt install ros-noetic-realsense2-*

3 使用

3.0 获取标定内参

3.0.1 RGB camera

rostopic echo /camera/color/camera_info

header:
  seq: 400
  stamp:
    secs: 1713497073
    nsecs: 761307478
  frame_id: "camera_color_optical_frame"
height: 720
width: 1280
distortion_model: "plumb_bob"
D: [-0.05626162886619568, 0.06444982439279556, -0.000530999677721411, 0.000420863158069551, -0.020820152014493942]
K: [642.4444580078125, 0.0, 645.138671875, 0.0, 640.9942016601562, 360.464599609375, 0.0, 0.0, 1.0]
R: [1.0, 0.0, 0.0, 0.0, 1.0, 0.0, 0.0, 0.0, 1.0]
P: [642.4444580078125, 0.0, 645.138671875, 0.0, 0.0, 640.9942016601562, 360.464599609375, 0.0, 0.0, 0.0, 1.0, 0.0]
binning_x: 0
binning_y: 0
roi:
  x_offset: 0
  y_offset: 0
  height: 0
  width: 0
  do_rectify: False

header: 包含消息的元数据。
- seq: 消息序列号。
- stamp: 时间戳，secs和nsecs分别代表自纪元以来的秒数和纳秒数。
- frame_id: 坐标帧的名称，通常用于指定这些内参应用的坐标系统。
height 和 width: 图像的高度和宽度，以像素为单位。
distortion_model: 畸变模型的类型。"plumb_bob"是一种常见的畸变模型，用于描述镜头畸变。
D: 畸变系数数组，对应于您所使用的畸变模型（在这里是"plumb_bob"模型）。这些系数帮助矫正由镜头畸变引起的图像变形。
K: 内部矩阵（或相机矩阵），描述了相机的内部光学特性，包括焦距（以像素为单位的fx和fy）和光学中心（cx, cy）。
R: 旋转矩阵，用于从相机坐标系转换到理想的图像坐标系。这里的矩阵是一个单位矩阵，表示没有旋转。
P: 投影矩阵，通常用于将3D点投影到2D图像平面。它结合了相机的内参、任何额外的旋转以及立体视觉的校正。
binning_x 和 binning_y: 这两个参数通常用于描述图像的二值化处理，即在水平方向和垂直方向上每个bin包含的像素数。这里都是0，表示没有二值化。
roi (Region of Interest，感兴趣区域): 定义图像中的一个子区域，只有这个区域内的数据会被处理。
- x_offset 和 y_offset: ROI区域起点的x和y坐标。
- height 和 width: ROI区域的高度和宽度。
- do_rectify: 是否应用畸变校正。

3.0.2 `infra1` camera 左目

rostopic echo /camera/infra1/camera_info

header:
  seq: 336
  stamp:
    secs: 1713497084
    nsecs: 199789524
  frame_id: "camera_infra1_optical_frame"
height: 480
width: 848
distortion_model: "plumb_bob"
D: [0.0, 0.0, 0.0, 0.0, 0.0]
K: [429.2045593261719, 0.0, 427.69573974609375, 0.0, 429.2045593261719, 241.89158630371094, 0.0, 0.0, 1.0]
R: [1.0, 0.0, 0.0, 0.0, 1.0, 0.0, 0.0, 0.0, 1.0]
P: [429.2045593261719, 0.0, 427.69573974609375, 0.0, 0.0, 429.2045593261719, 241.89158630371094, 0.0, 0.0, 0.0, 1.0, 0.0]
binning_x: 0
binning_y: 0
roi:
  x_offset: 0
  y_offset: 0
  height: 0
  width: 0
  do_rectify: False

3.0.3 `infra2` camera 右目

rostopic echo /camera/color/camera_info

header:
  seq: 345
  stamp:
    secs: 1713497084
    nsecs: 499698400
  frame_id: "camera_infra2_optical_frame"
height: 480
width: 848
distortion_model: "plumb_bob"
D: [0.0, 0.0, 0.0, 0.0, 0.0]
K: [429.2045593261719, 0.0, 427.69573974609375, 0.0, 429.2045593261719, 241.89158630371094, 0.0, 0.0, 1.0]
R: [1.0, 0.0, 0.0, 0.0, 1.0, 0.0, 0.0, 0.0, 1.0]
P: [429.2045593261719, 0.0, 427.69573974609375, -40.79789352416992, 0.0, 429.2045593261719, 241.89158630371094, 0.0, 0.0, 0.0, 1.0, 0.0]
binning_x: 0
binning_y: 0
roi:
  x_offset: 0
  y_offset: 0
  height: 0
  width: 0
  do_rectify: False

3.1 获取标定外参

需要 source devel/setup.bash;

3.1.1 Left IR camera （`深度图）到 RGB` camera

rostopic echo /camera/extrinsics/depth_to_color

这条命令会输出深度摄像头到彩色摄像头的转换矩阵，包括旋转矩阵和平移向量。旋转矩阵接近单位阵，平移向量大概距离6cm。

header:
    seq: 0
    stamp:
        secs: 0
        nsecs: 0
    frame_id: "depth_to_color_extrinsics"
    rotation:
        [0.9999966025352478, 0.0024309128057211637, -0.000930685258936137,
         -0.0024320671800523996, 0.9999962449073792, -0.001241242396645248,
         0.0009276643977500498, 0.0012435016687959433, 0.9999988079071045]
    translation:
        [-0.05915042757987976, -0.0002094241644954309, 0.0002801527443807572]

3.1.2 Left IR camera 即为 depth camera

rostopic echo /camera/extrinsics/depth_to_infra1

旋转矩阵为单位阵，平移向量为0

header:
  seq: 0
  stamp:
    secs: 0
    nsecs:         0
  frame_id: "depth_to_infra1_extrinsics"
rotation: [1.0, 0.0, 0.0, 0.0, 1.0, 0.0, 0.0, 0.0, 1.0]
translation: [0.0, 0.0, 0.0]

3.1.3 Left IR camera `到` Right IR camera

rostopic echo /camera/extrinsics/depth_to_infra2

旋转矩阵为单位阵，平移向量为右侧9.5cm

header:
  seq: 0
  stamp:
    secs: 0
    nsecs:         0
  frame_id: "depth_to_infra2_extrinsics"
rotation: [1.0, 0.0, 0.0, 0.0, 1.0, 0.0, 0.0, 0.0, 1.0]
translation: [-0.09505465626716614, 0.0, 0.0]

3.2 使用RealSense ROS获取数据

3.2.1 使用默认配置

roslaunch realsense2_camera rs_camera.launch

启动后查看topic：

rostopic list

图像数据话题
/camera/color/camera_info: 提供彩色摄像头的校准和元数据信息，如内参矩阵、畸变系数等。
/camera/color/image_raw: 发布未经处理的彩色图像数据。
/camera/color/metadata: 关于彩色图像流的元数据。
/camera/depth/camera_info: 发布深度摄像头的校准和元数据信息。
/camera/depth/image_rect_raw: 发布矫正后的深度图像，这些图像已经根据内参矩阵进行了畸变校正。
/camera/depth/metadata: 深度图像流的元数据。

标定和参数配置话题
/camera/extrinsics/depth_to_color: 提供从深度摄像头到彩色摄像头的外参数据，即两个摄像头之间的相对位置和旋转。
/camera/motion_module/parameter_descriptions 和 /camera/motion_module/parameter_updates: 有关运动模块参数的描述和更新。
/camera/rgb_camera/auto_exposure_roi/parameter_descriptions 和 /camera/rgb_camera/auto_exposure_roi/parameter_updates: 彩色摄像头自动曝光区域的参数描述和更新。
/camera/stereo_module/auto_exposure_roi/parameter_descriptions 和 /camera/stereo_module/auto_exposure_roi/parameter_updates: 立体摄像模块的自动曝光区域参数描述和更新。

系统和诊断话题

/diagnostics: 发布系统的诊断信息，可以用于监控设备状态和性能。
/rosout 和 /rosout_agg: ROS系统日志输出，用于调试和日志记录。
/tf 和 /tf_static: 发布时间和空间中的坐标变换信息，/tf用于动态变换，而/tf_static用于几乎不变的变换。

3.2.2 启用原始双目IR图片

默认配置只开启了深度图模式，没有发送双目IR图片。

两个IR相机共有三种模式：1 深度图（默认打开）；2双目灰度IR；3单左目彩色IR（不是那个彩色相机）

模式2和模式3不能同时，只能选择一种，模式1可以在打开模式2或3时同时开启。

编辑 /opt/ros/noetic/share/realsense2_camera/launch/rs_camera.launch：

配置模式2
  <arg name="enable_infra"        default="false"/>
  <arg name="enable_infra1"       default="true"/>
  <arg name="enable_infra2"       default="true"/>
  <arg name="infra_rgb"           default="false"/>

配置模式3
  <arg name="enable_infra"        default="true"/>
  <arg name="enable_infra1"       default="false"/>
  <arg name="enable_infra2"       default="false"/>
  <arg name="infra_rgb"           default="true"/>

3.2.3 lauch文件中所有可配置参数

基础参数

serial_no: 指定连接设备的序列号。
usb_port_id: 指定设备连接的USB端口ID。
device_type: 指定设备类型，如D455。
json_file_path: 指定一个JSON配置文件的路径，该文件包含用于设备的预设配置。
camera: 指定摄像头的命名前缀。
tf_prefix: 指定发布到tf中的坐标系前缀。
external_manager: 如果设置为true，使用外部的节点管理器。
manager: 指定节点管理器的名称。
output: 指定日志输出方式。
respawn: 如果节点终止，是否自动重启节点。

图像数据流参数

fisheye_width/height: 指定鱼眼摄像头的图像宽度和高度。
enable_fisheye: 是否启用鱼眼摄像头。
depth_width/height: 指定深度摄像头的图像宽度和高度。
enable_depth: 是否启用深度摄像头。
confidence_width/height: 指定置信图像的宽度和高度。
enable_confidence: 是否启用置信度图像。
confidence_fps: 置信图像的帧率。
infra_width/height: 指定红外摄像头的图像宽度和高度。
enable_infra, enable_infra1, enable_infra2: 是否启用红外摄像头。
infra_rgb: 是否将红外图像与RGB图像同步。
color_width/height: 指定彩色摄像头的图像宽度和高度。
enable_color: 是否启用彩色摄像头。

性能参数

fisheye_fps, depth_fps, infra_fps, color_fps: 对应各摄像头的帧率。
gyro_fps, accel_fps: 陀螺仪和加速度计的帧率。
enable_gyro, enable_accel: 是否启用陀螺仪和加速度计。

点云和同步参数

enable_pointcloud: 是否生成点云数据。
pointcloud_texture_stream: 点云的纹理来源。
pointcloud_texture_index: 使用的纹理流的索引。
allow_no_texture_points: 是否允许无纹理点。
ordered_pc: 是否生成有序点云。
enable_sync: 是否启用传感器数据同步。
align_depth: 是否将深度数据与其他数据流对齐。

转换和滤镜参数

publish_tf: 是否发布TF转换。
tf_publish_rate: TF发布的频率。
filters: 应用于图像数据的滤波器。
clip_distance: 裁剪距离，用于过滤远距离的点。
linear_accel_cov: 线性加速度的协方差。
initial_reset: 启动时是否重置设备。
reconnect_timeout: 重连超时时间。
wait_for_device_timeout: 等待设备连接的超时时间。
unite_imu_method: IMU数据的合并方法。
topic_odom_in: 接收里程计信息的话题。
calib_odom_file: 里程计校准文件的路径。
publish_odom_tf: 是否发布里程计的TF数据。

曝光和增益参数

stereo_module/exposure/1, stereo_module/gain/1: 第一个红外摄像头的曝光和增益设置。
stereo_module/exposure/2, stereo_module/gain/2: 第二个红外摄像头的曝光和增益设置。

3.2.4 URDF 坐标系可视化

roslaunch realsense2_description view_d455_model.launch

在 RViz 中查看 Intel RealSense D455 模型。这个启动文件一般包含在 realsense2_description 包中，该包用于存储和展示 RealSense 设备的 URDF（统一机器人描述格式）模型。

为什么urdf中会有camera_infra2_optical_frame与camera_infra2_frame 这两种形式的坐标系？

在 URDF (统一机器人描述格式) 中，包含 camera_infra2_optical_frame 和 camera_infra2_frame 这两种形式的坐标系的原因主要与ROS的坐标系规范和特定的应用需求有关。每种坐标系都有其特定的用途，理解它们的区别对于进行精确的空间计算和数据整合非常重要。ROS坐标系范：

通用坐标系（例如 camera_infra2_frame）：
- 这通常是相对于摄像头硬件本身的坐标系。在这个坐标系中，原点通常位于摄像头的物理中心或某个固定的参考点，坐标轴与摄像头的默认方向对齐。
- camera_infra2_frame 可能会用于表示摄像头硬件的位置和方向相对于其他硬件组件（如机器人本体）的情况。
光学坐标系（例如 camera_infra2_optical_frame）：
- 光学坐标系遵循一个特殊的ROS规范，其中 z 轴正对着前方，x 轴向右，y 轴向下。这种布局是基于图像坐标系的常见布局，使得z轴正对图像平面。
- camera_infra2_optical_frame 用于处理图像数据时更为方便，因为它使得摄像头捕获的图像直接对应于其坐标系的方向，这对于图像处理和计算机视觉应用尤为重要。
