SATA3.0接口的PCB布局布线要求

SATA是serial ATA缩写，即串行ATA。它是一种电脑总线，主要功能是用于主板和大量存储设备（如硬盘即光盘驱动器）之间的数据传输。SATA3.0可在存储单元、磁盘驱动器、光学和磁带驱动器、主机总线适配器(HBA)之间提供理论最高6Gbps(750MB/s)速度的链路速度，对PCB设计提出了新的设计要求。SATA 3.0的接口定义如表1所示。

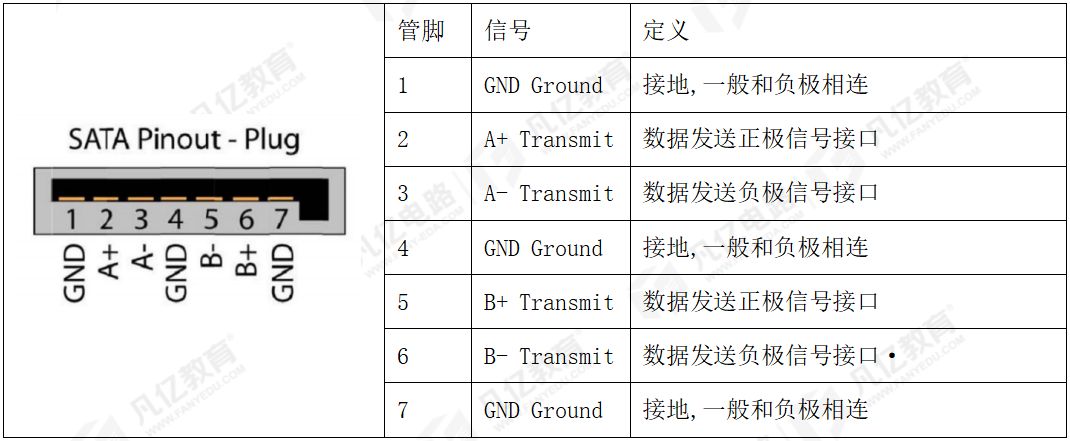

表1 SATA 3.0的接口定义

1、SATA3.0的PCB设计要求

1）为了避免板上的信号反及过压保护防止芯片被损坏。SATA的收发AC耦合电容都放置在连接器端，如图1所示。

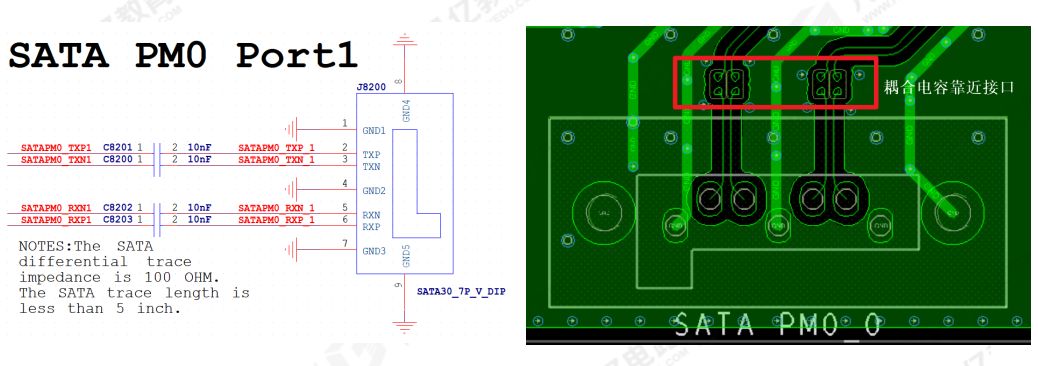

图1 SATA耦合电容的放置
