上篇：古月·ROS2入门21讲——学习笔记（一）核心概念部分1-14讲-CSDN博客
目录
第十五讲：Launch：多节点启动与配置脚本
到目前为止，每当我们运行一个ROS节点，都需要打开一个新的终端运行一个命令。机器人系统中节点很多，每次都这样启动好麻烦呀。有没有一种方式可以一次性启动所有节点呢？答案当然是肯定的，那就是Launch启动文件，它是ROS系统中多节点启动与配置的一种脚本。
1. Launch文件
这是一个完整的Launch文件，乍看上去，好像Python代码呀，没错，ROS2中的Launch文件就是基于Python描述的。
Launch的核心目的是启动节点，我们在命令行中输入的各种参数，在Launch文件中，通过类似这样的很多代码模版，也可以进行配置，甚至还可以使用Python原有的编程功能，大大丰富了启动过程中的多样化配置。
Launch文件在ROS系统中出现的频次相当之高，它就像粘合剂一样，可以自由组装和配置各个节点，那如何编写或者阅读一个Launch文件呢，我们通过一系列例程带领大家来了解。
2. 多节点启动
先来看看如何启动多个节点。
运行效果
启动终端，使用ros2中的launch命令来启动第一个launch文件示例：

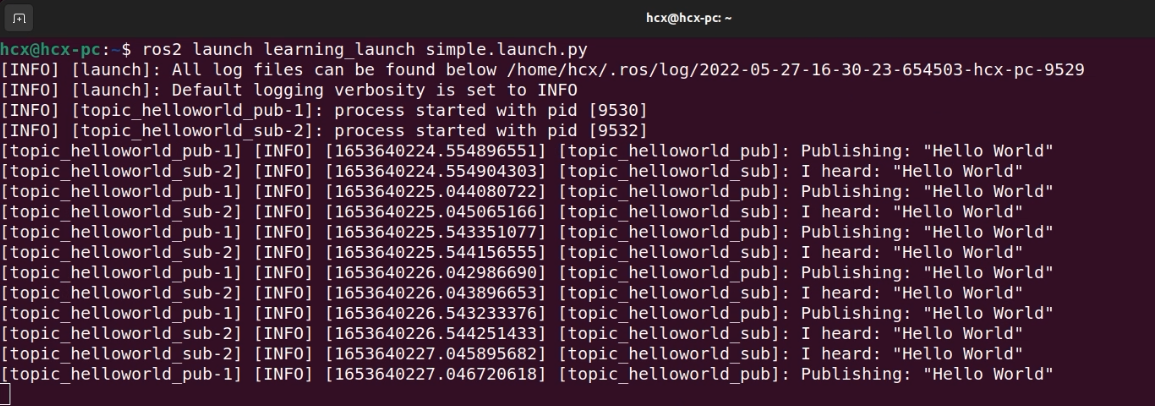

$ ros2 launch learning_launch simple.launch.py
运行成功后，就可以在终端中看到发布者和订阅者两个节点的日志信息啦。
文件解析
这两个节点是如何启动的呢？我们来分析下这个launch文件。
learning_launch/simple.launch.py
from launch import LaunchDescription # launch文件的描述类
from launch_ros.actions import Node # 节点启动的描述类
def generate_launch_description(): # 自动生成launch文件的函数
return LaunchDescription([ # 返回launch文件的描述信息
Node( # 配置一个节点的启动
package='learning_topic', # 节点所在的功能包
executable='topic_helloworld_pub', # 节点的可执行文件
),
Node( # 配置一个节点的启动
package='learning_topic', # 节点所在的功能包
executable='topic_helloworld_sub', # 节点的可执行文件名
),
])
3. 命令行参数配置
我们使用ros2命令在终端中启动节点时，还可以在命令后配置一些传入程序的参数，使用launch文件一样可以做到。
运行效果

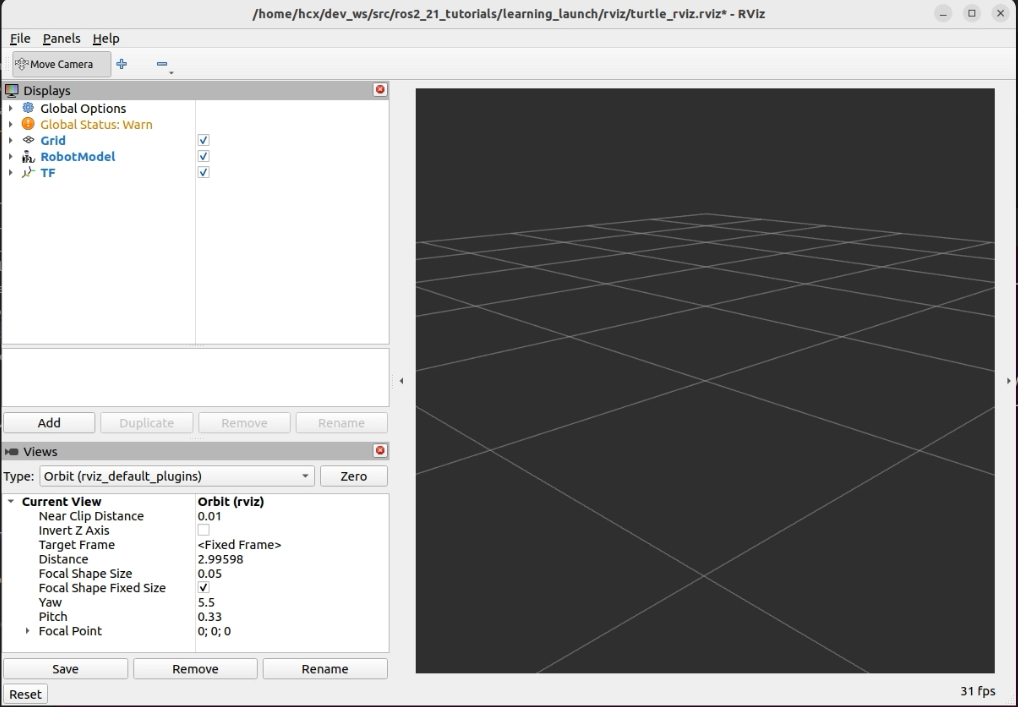

比如我们想要运行一个Rviz可视化上位机，并且加载某一个配置文件，使用命令行的话，是这样的：
$ ros2 run rviz2 rviz2 -d <PACKAGE-PATH>/rviz/turtle_rviz.rviz
命令后边还得跟一长串配置文件的路径，如果放在launch文件里，启动就优雅很多了：
$ ros2 launch learning_launch rviz.launch.py
文件解析
命令行后边的参数是如何通过launch传入节点的呢？来看下这个launch文件。
learning_launch/rviz.launch.py
import os
from ament_index_python.packages import get_package_share_directory # 查询功能包路径的方法
from launch import LaunchDescription # launch文件的描述类
from launch_ros.actions import Node # 节点启动的描述类
def generate_launch_description(): # 自动生成launch文件的函数
rviz_config = os.path.join( # 找到配置文件的完整路径
get_package_share_directory('learning_launch'),
'rviz',
'turtle_rviz.rviz'
)
return LaunchDescription([ # 返回launch文件的描述信息
Node( # 配置一个节点的启动
package='rviz2', # 节点所在的功能包
executable='rviz2', # 节点的可执行文件名
name='rviz2', # 对节点重新命名
arguments=['-d', rviz_config] # 加载命令行参数
)
])
4. 资源重映射
ROS社区中的资源非常多，当我们使用别人代码的时候，经常会发现通信的话题名称不太符合我们的要求，能否对类似的资源重新命名呢？
为了提高软件的复用性，ROS提供了资源重映射的机制，可以帮助我们解决类似的问题。
运行效果
启动一个终端，运行如下例程，很快会看到出现了两个小海龟仿真器界面；再打开一个终端，发布如下话题，让海龟1动起来，海龟2也会一起运动：
$ ros2 launch learning_launch rviz.launch.py
$ ros2 topic pub --rate 1 /turtle1/cmd_vel geometry_msgs/msg/Twist "{linear: {x: 2.0, y: 0.0, z: 0.0}, angular: {x: 0.0, y: 0.0, z: 1.8}}"
文件解析
为什么两个海龟都会动呢？这里要用到turtlesim功能包里另外一个节点，叫做mimic，它的功能是订阅某一个海龟的Pose位置，通过计算，变换成一个同样运动的速度指令，发布出去。
至于mimic节点订阅或者发布的话题名叫什么呢？我们就可以通过重映射修改成对应任意海龟的名字。
learning_launch/remapping.launch.py
from launch import LaunchDescription # launch文件的描述类
from launch_ros.actions import Node # 节点启动的描述类
def generate_launch_description(): # 自动生成launch文件的函数
return LaunchDescription([ # 返回launch文件的描述信息
Node( # 配置一个节点的启动
package='turtlesim', # 节点所在的功能包
namespace='turtlesim1', # 节点所在的命名空间
executable='turtlesim_node', # 节点的可执行文件名
name='sim' # 对节点重新命名
),
Node( # 配置一个节点的启动
package='turtlesim', # 节点所在的功能包
namespace='turtlesim2', # 节点所在的命名空间
executable='turtlesim_node', # 节点的可执行文件名
name='sim' # 对节点重新命名
),
Node( # 配置一个节点的启动
package='turtlesim', # 节点所在的功能包
executable='mimic', # 节点的可执行文件名
name='mimic', # 对节点重新命名
remappings=[ # 资源重映射列表
('/input/pose', '/turtlesim1/turtle1/pose'), # 将/input/pose话题名修改为/turtlesim1/turtle1/pose
('/output/cmd_vel', '/turtlesim2/turtle1/cmd_vel'), # 将/output/cmd_vel话题名修改为/turtlesim2/turtle1/cmd_vel
]
)
])
5. ROS参数设置
ROS系统中的参数，也可以在Launch文件中设置。
运行效果
启动一个终端，运行如下命令：

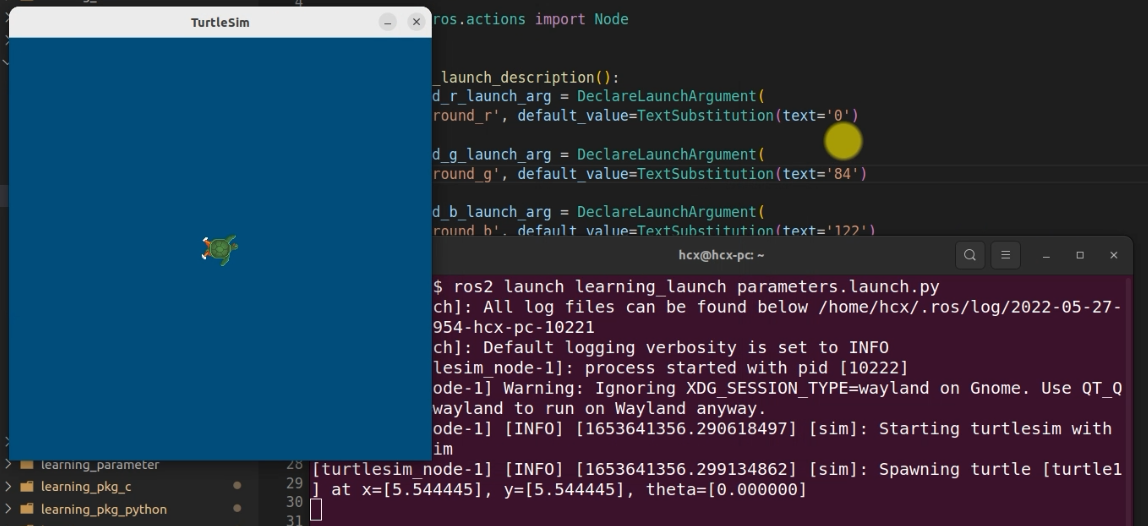

$ ros2 launch learning_launch parameters.launch.py
在启动的海龟仿真器中，我们看到背景颜色被改变了，这个颜色参数的设置就是在launch文件中完成的。
文件解析
我们看下在launch文件中如何来设置参数的。
learning_launch/parameters.launch.py
from launch import LaunchDescription # launch文件的描述类
from launch.actions import DeclareLaunchArgument # 声明launch文件内使用的Argument类
from launch.substitutions import LaunchConfiguration, TextSubstitution
from launch_ros.actions import Node # 节点启动的描述类
def generate_launch_description(): # 自动生成launch文件的函数
background_r_launch_arg = DeclareLaunchArgument(
'background_r', default_value=TextSubstitution(text='0') # 创建一个Launch文件内参数（arg）background_r
)
background_g_launch_arg = DeclareLaunchArgument(
'background_g', default_value=TextSubstitution(text='84') # 创建一个Launch文件内参数（arg）background_g
)
background_b_launch_arg = DeclareLaunchArgument(
'background_b', default_value=TextSubstitution(text='122') # 创建一个Launch文件内参数（arg）background_b
)
return LaunchDescription([ # 返回launch文件的描述信息
background_r_launch_arg, # 调用以上创建的参数（arg）
background_g_launch_arg,
background_b_launch_arg,
Node( # 配置一个节点的启动
package='turtlesim',
executable='turtlesim_node', # 节点所在的功能包
name='sim', # 对节点重新命名
parameters=[{ # ROS参数列表
'background_r': LaunchConfiguration('background_r'), # 创建参数background_r
'background_g': LaunchConfiguration('background_g'), # 创建参数background_g
'background_b': LaunchConfiguration('background_b'), # 创建参数background_b
}]
),
])
Attention
launch文件中出现的argument和parameter，虽都译为“参数”，但含义不同： - argument：仅限launch文件内部使用，方便在launch中调用某些数值； - parameter：ROS系统的参数，方便在节点见使用某些数值。
加载参数文件
以上例程我们在launch文件中一个一个的设置参数，略显麻烦，当参数比较多的时候，建议使用参数文件进行加载。
learning_launch/parameters_yaml.launch.py
import os
from ament_index_python.packages import get_package_share_directory # 查询功能包路径的方法
from launch import LaunchDescription # launch文件的描述类
from launch_ros.actions import Node # 节点启动的描述类
def generate_launch_description(): # 自动生成launch文件的函数
config = os.path.join( # 找到参数文件的完整路径
get_package_share_directory('learning_launch'),
'config',
'turtlesim.yaml'
)
return LaunchDescription([ # 返回launch文件的描述信息
Node( # 配置一个节点的启动
package='turtlesim', # 节点所在的功能包
executable='turtlesim_node', # 节点的可执行文件名
namespace='turtlesim2', # 节点所在的命名空间
name='sim', # 对节点重新命名
parameters=[config] # 加载参数文件
)
])
Launch文件包含
在复杂的机器人系统中，launch文件也会有很多，此时我们可以使用类似编程中的include机制，让launch文件互相包含。
文件解析
learning_launch/namespaces.launch.py
import os
from ament_index_python.packages import get_package_share_directory # 查询功能包路径的方法
from launch import LaunchDescription # launch文件的描述类
from launch.actions import IncludeLaunchDescription # 节点启动的描述类
from launch.launch_description_sources import PythonLaunchDescriptionSource
from launch.actions import GroupAction # launch文件中的执行动作
from launch_ros.actions import PushRosNamespace # ROS命名空间配置
def generate_launch_description(): # 自动生成launch文件的函数
parameter_yaml = IncludeLaunchDescription( # 包含指定路径下的另外一个launch文件
PythonLaunchDescriptionSource([os.path.join(
get_package_share_directory('learning_launch'), 'launch'),
'/parameters_nonamespace.launch.py'])
)
parameter_yaml_with_namespace = GroupAction( # 对指定launch文件中启动的功能加上命名空间
actions=[
PushRosNamespace('turtlesim2'),
parameter_yaml]
)
return LaunchDescription([ # 返回launch文件的描述信息
parameter_yaml_with_namespace
])
功能包编译配置
...
data_files=[
('share/ament_index/resource_index/packages',
['resource/' + package_name]),
('share/' + package_name, ['package.xml']),
(os.path.join('share', package_name, 'launch'), glob(os.path.join('launch', '*.launch.py'))),
(os.path.join('share', package_name, 'config'), glob(os.path.join('config', '*.*'))),
(os.path.join('share', package_name, 'rviz'), glob(os.path.join('rviz', '*.*'))),
],
...
第十六讲：TF：机器人坐标系管理神器
个人感觉这讲比较难懂，建议多听几遍
1. 机器人中的坐标系
机器人中都有哪些坐标系呢？

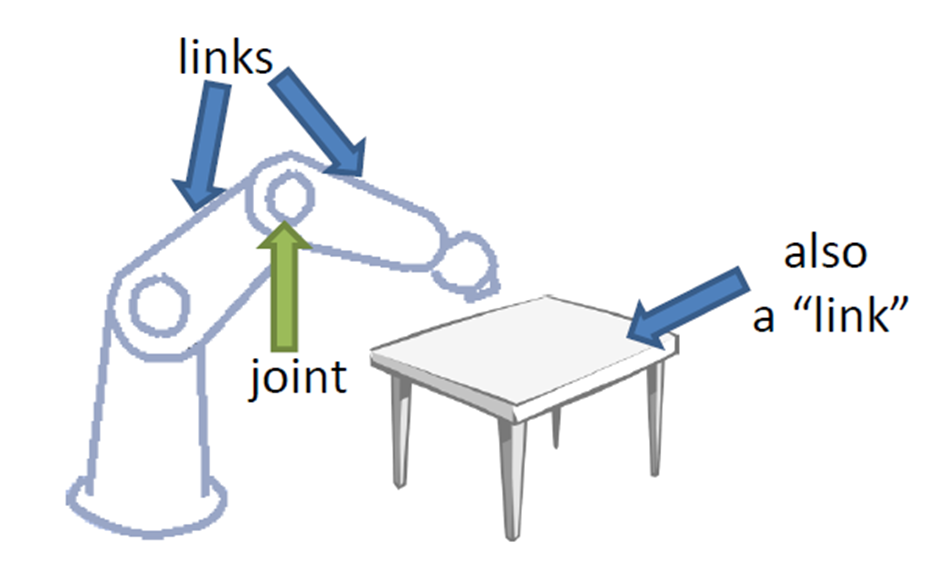

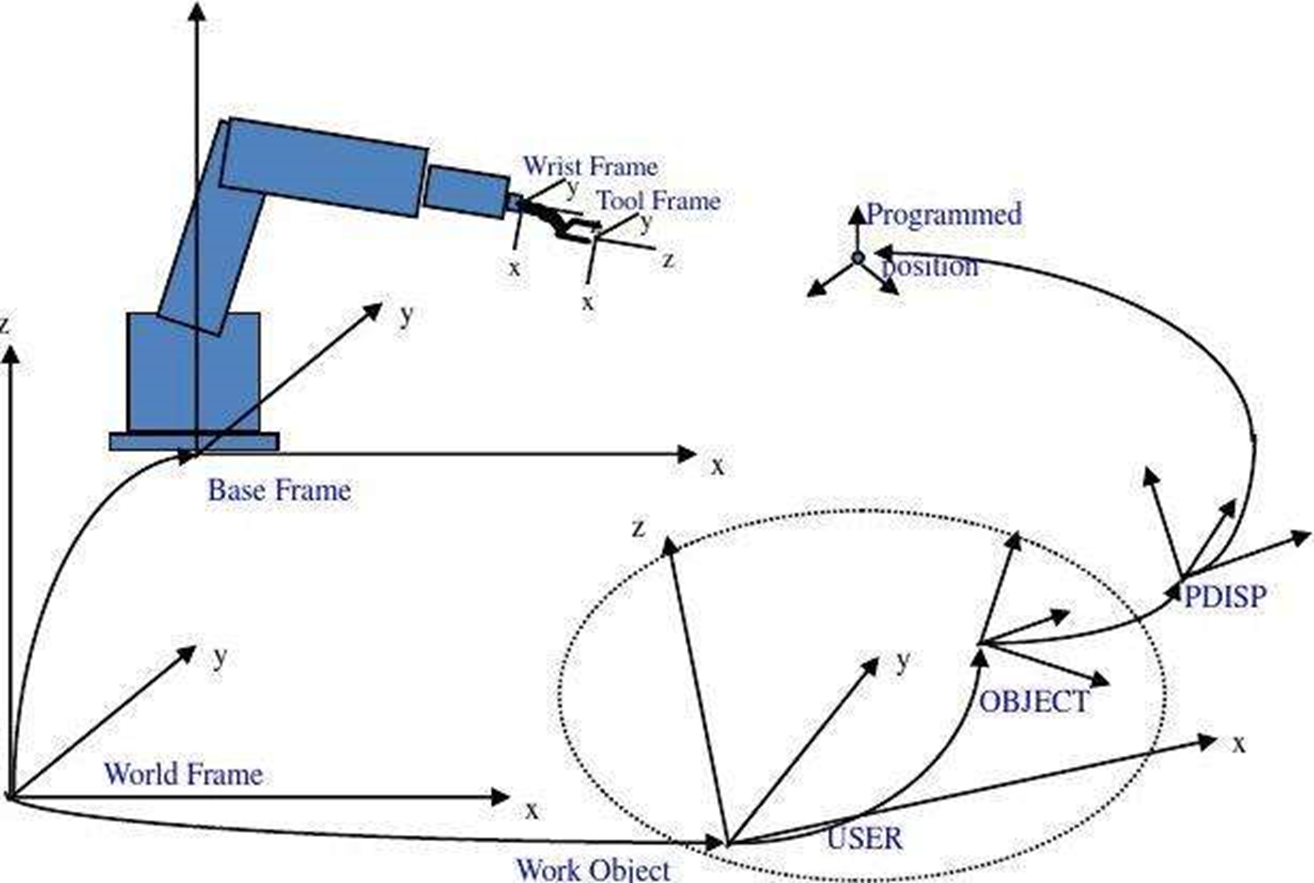

比如在机械臂形态的机器人中，机器人安装的位置叫做基坐标系Base Frame，机器人安装位置在外部环境下的参考系叫做世界坐标系World Frame，机器人末端夹爪的位置叫做工具坐标系，外部被操作物体的位置叫做工件坐标系，在机械臂抓取外部物体的过程中，这些坐标系之间的关系也在跟随变化。

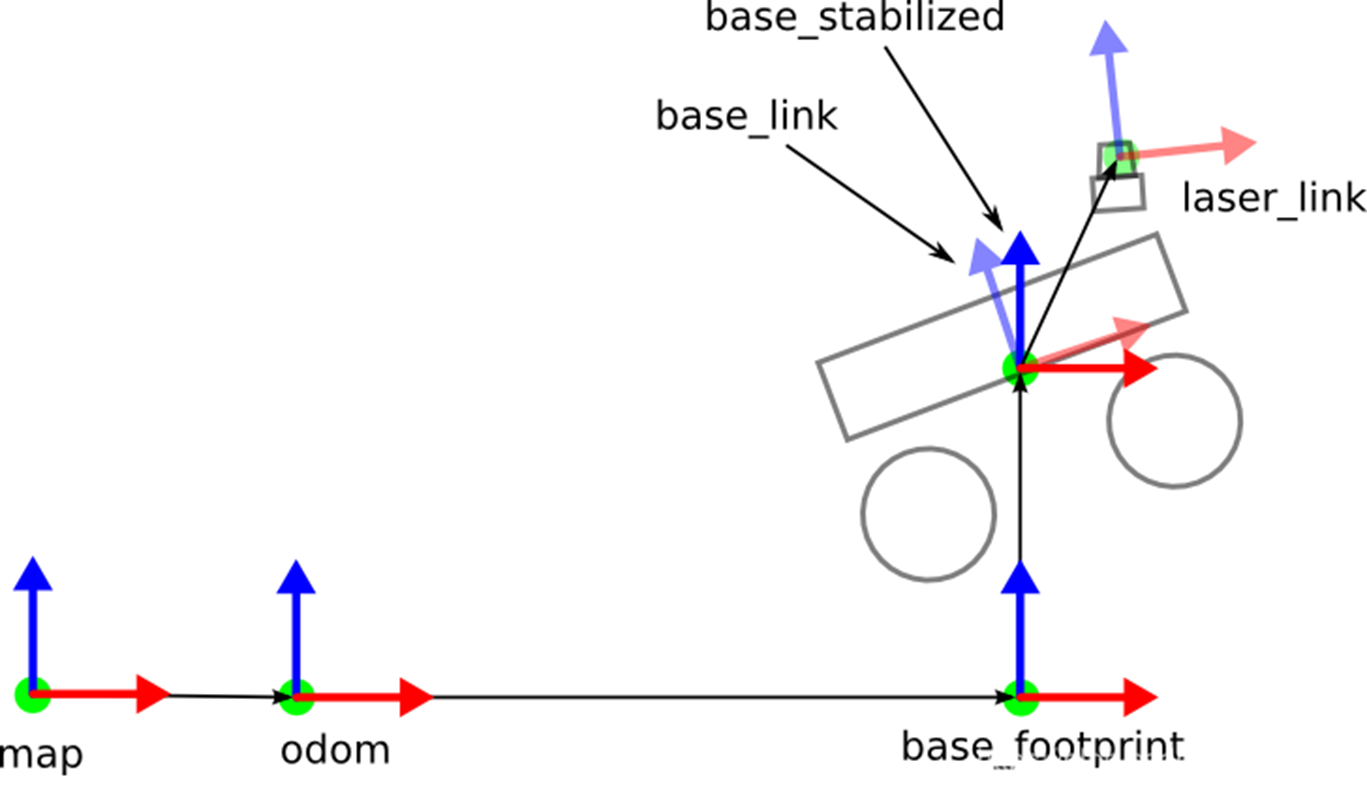

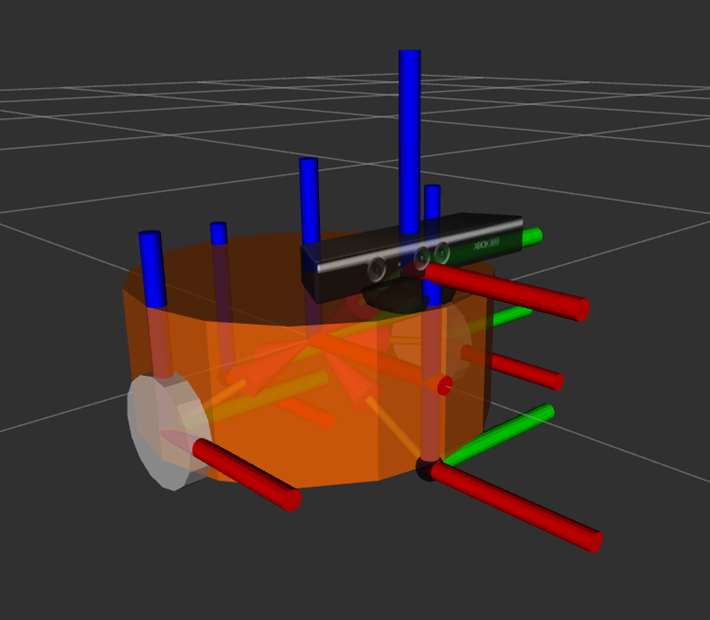

在移动机器人系统中，坐标系一样至关重要，比如一个移动机器人的中心点是基坐标系Base Link，雷达所在的位置叫做雷达坐标系laser link，机器人要移动，里程计会累积位置，这个位置的参考系叫做里程计坐标系odom，里程计又会有累积误差和漂移，绝对位置的参考系叫做地图坐标系map。
一层一层坐标系之间关系复杂，有一些是相对固定的，也有一些是不断变化的，看似简单的坐标系也在空间范围内变得复杂，良好的坐标系管理系统就显得格外重要。

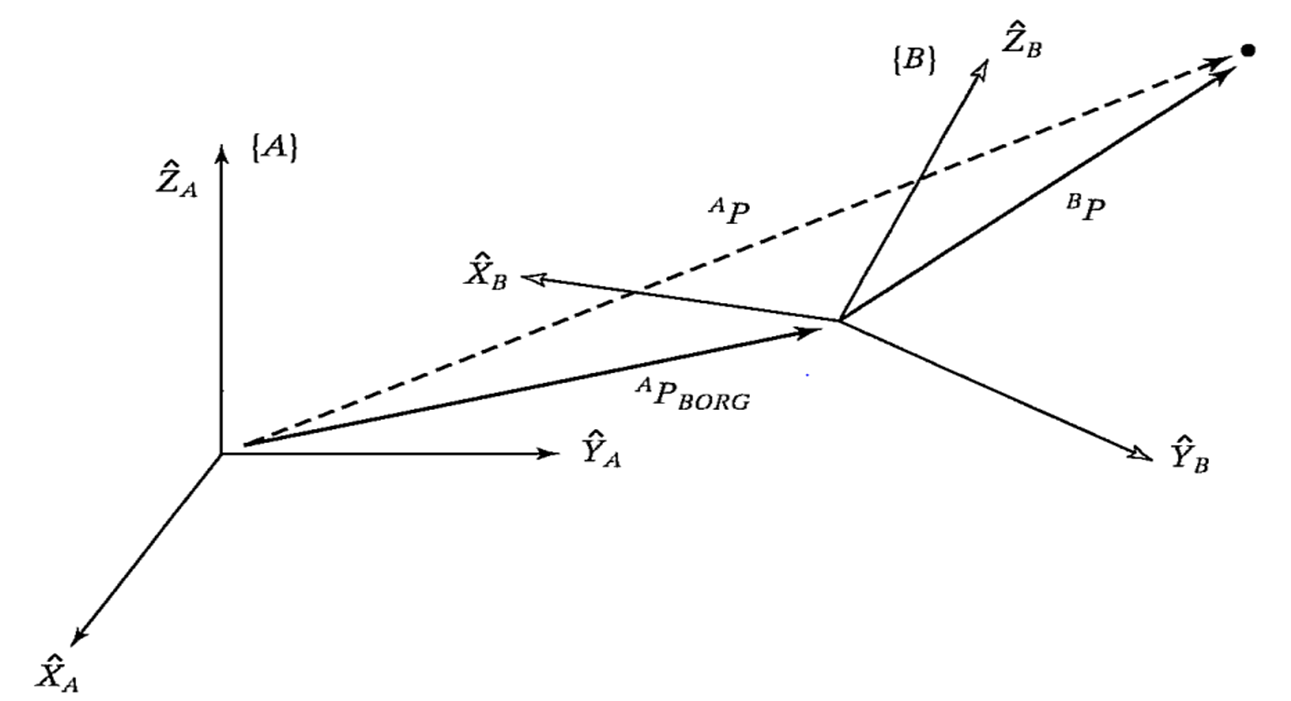

关于坐标系变换关系的基本理论，在每一本机器人学的教材中都会有讲解，可以分解为平移和旋转两个部分，通过一个四乘四的矩阵进行描述，在空间中画出坐标系，那两者之间的变换关系，其实就是向量的数学描述。
ROS中TF功能的底层原理，就是对这些数学变换进行了封装，详细的理论知识大家可以参考机器人学的教材，我们主要讲解TF坐标管理系统的使用方法。
2. TF命令行操作

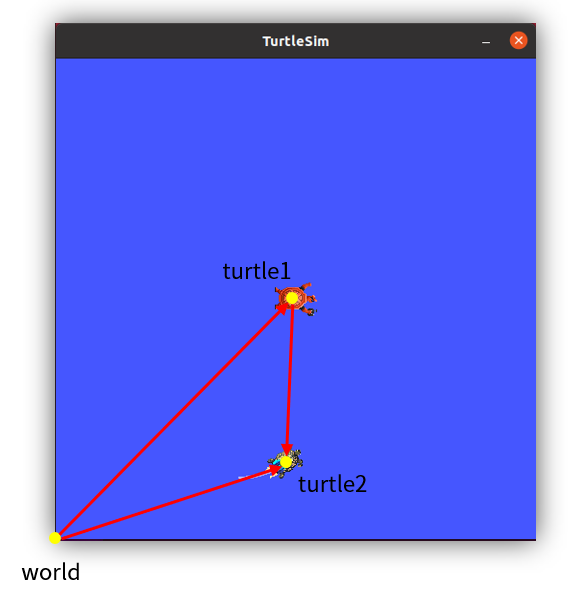

ROS中的TF该如何使用呢？我们先通过两只小海龟的示例，了解下基于坐标系的一种机器人跟随算法。
小海龟跟随例程
这个示例需要我们先安装相应的功能包，然后就可以通过一个launch文件启动，之后我们可以控制其中的一只小海龟，另外一只小海龟会自动跟随运动。
$ sudo apt install ros-humble-turtle-tf2-py ros-humble-tf2-tools
$ sudo pip3 install transforms3d
具体运行的效果如何？我们来试一试。
$ ros2 launch turtle_tf2_py turtle_tf2_demo.launch.py
$ ros2 run turtlesim turtle_teleop_key
当我们控制一只海龟运动时，另外一只海龟也会跟随运动。
查看TF树
在当前运行的两只海龟中，有哪些坐标系呢，我们可以通过这个小工具来做查看。

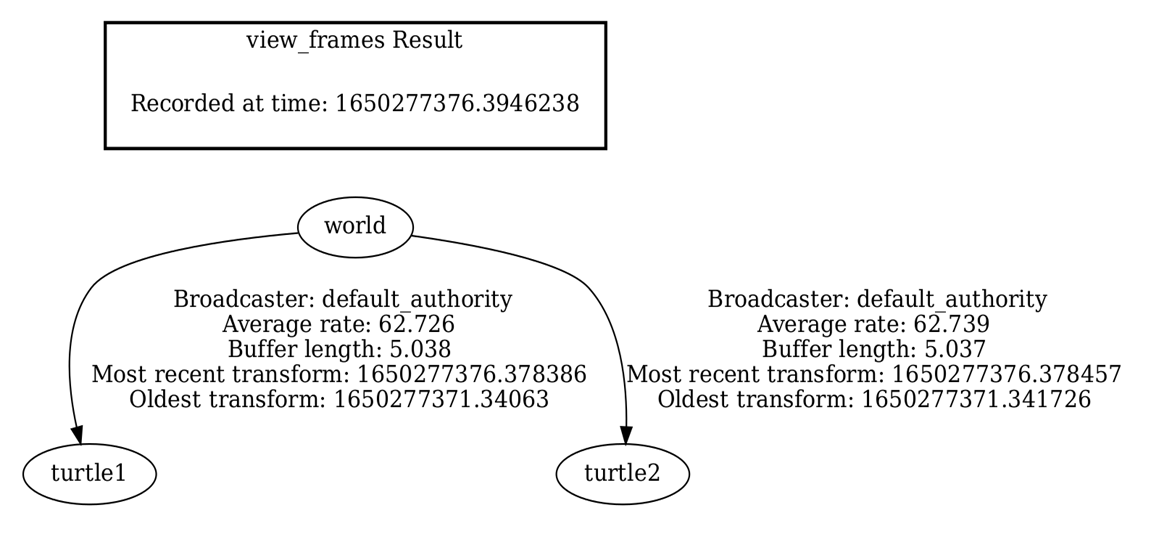

$ ros2 run tf2_tools view_frames
默认在当前终端路径下生成了一个frames.pdf文件，打开之后，就可以看到系统中各个坐标系的关系了。
查询坐标变换信息
只看到坐标系的结构还不行，如果我们想要知道某两个坐标系之间的具体关系，可以通过tf2_echo这个工具查看：

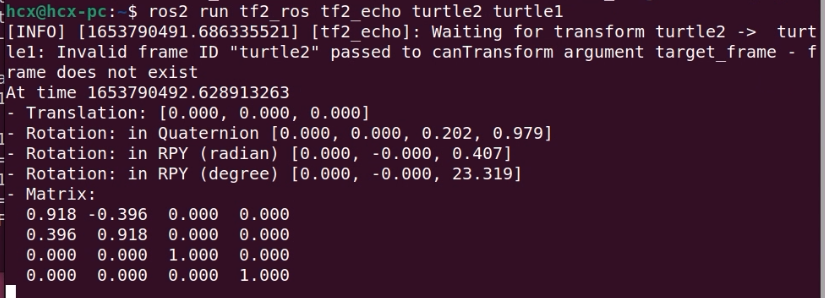

$ ros2 run tf2_ros tf2_echo turtle2 turtle1
运行成功后，终端中就会循环打印坐标系的变换数值了，由平移和旋转两个部分组成，还有旋转矩阵。

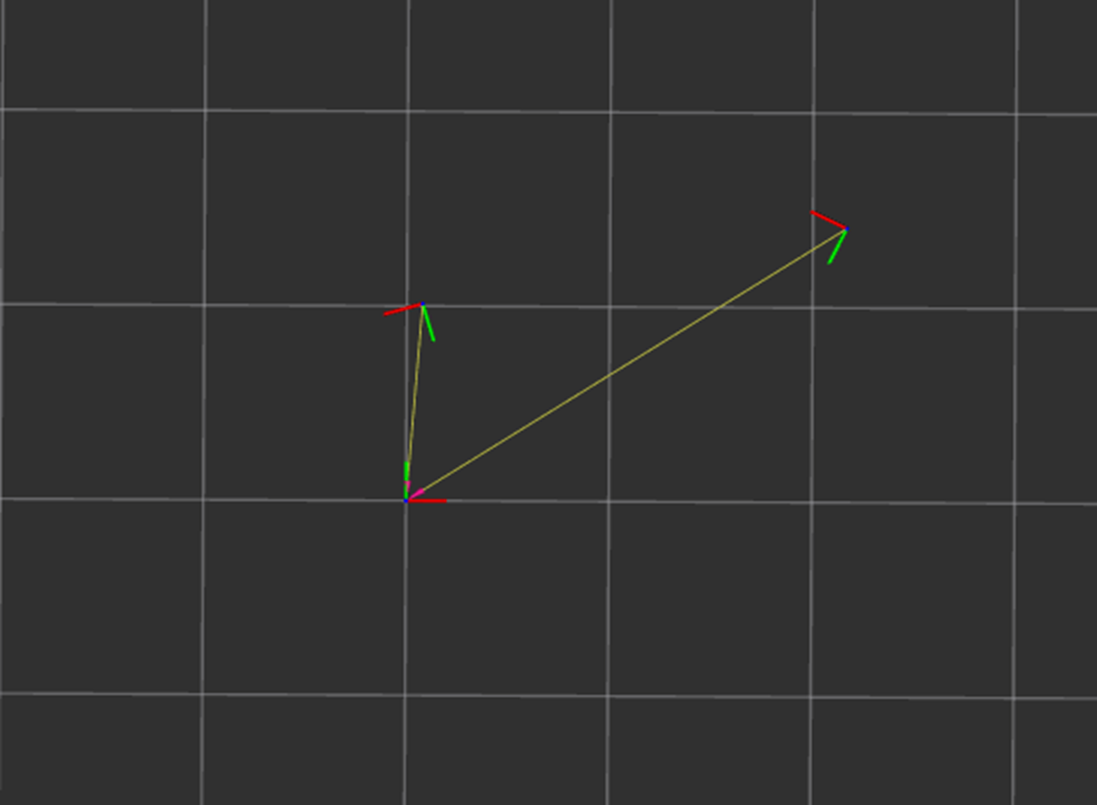

坐标系可视化
看数值还不直观？可以试试用可视化软件来做显示：
$ ros2 run rviz2 rviz2 -d $(ros2 pkg prefix --share turtle_tf2_py)/rviz/turtle_rviz.rviz
再让小海龟动起来，Rviz中的坐标轴就会开始运动，这样是不是更加直观了呢！
3. 静态TF广播
我们说TF的主要作用是对坐标系进行管理，那就管理一个试试呗？
坐标变换中最为简单的应该是相对位置不发生变化的情况，比如你家的房子在哪个位置，只要房子不拆，这个坐标应该就不会变化。
在机器人系统中也很常见，比如激光雷达和机器人底盘之间的位置关系，安装好之后基本不会变化。
在TF中，这种情况也称之为静态TF变换，我们来看看在程序中该如何实现？
运行效果
启动终端，运行如下命令：
$ ros2 run learning_tf static_tf_broadcaster

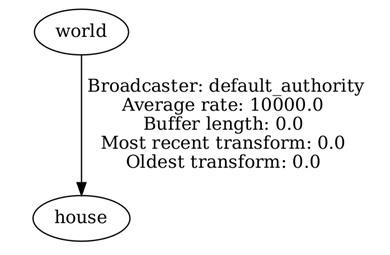

$ ros2 run tf2_tools view_frames
可以看到当前系统中存在两个坐标系，一个是world，一个是house，两者之间的相对位置不会发生改变，通过一个静态的TF对象进行维护。
代码解析
来看下在代码中是如何创建坐标系并且发布静态变换的。
learning_tf/static_tf_broadcaster.py
#!/usr/bin/env python3
# -*- coding: utf-8 -*-
"""
@作者: 古月居(www.guyuehome.com)
@说明: ROS2 TF示例-广播静态的坐标变换
"""
import rclpy # ROS2 Python接口库
from rclpy.node import Node # ROS2 节点类
from geometry_msgs.msg import TransformStamped # 坐标变换消息
import tf_transformations # TF坐标变换库
from tf2_ros.static_transform_broadcaster import StaticTransformBroadcaster # TF静态坐标系广播器类
class StaticTFBroadcaster(Node):
def __init__(self, name):
super().__init__(name) # ROS2节点父类初始化
self.tf_broadcaster = StaticTransformBroadcaster(self) # 创建一个TF广播器对象
static_transformStamped = TransformStamped() # 创建一个坐标变换的消息对象
static_transformStamped.header.stamp = self.get_clock().now().to_msg() # 设置坐标变换消息的时间戳
static_transformStamped.header.frame_id = 'world' # 设置一个坐标变换的源坐标系
static_transformStamped.child_frame_id = 'house' # 设置一个坐标变换的目标坐标系
static_transformStamped.transform.translation.x = 10.0 # 设置坐标变换中的X、Y、Z向的平移
static_transformStamped.transform.translation.y = 5.0
static_transformStamped.transform.translation.z = 0.0
quat = tf_transformations.quaternion_from_euler(0.0, 0.0, 0.0) # 将欧拉角转换为四元数（roll, pitch, yaw）
static_transformStamped.transform.rotation.x = quat[0] # 设置坐标变换中的X、Y、Z向的旋转（四元数）
static_transformStamped.transform.rotation.y = quat[1]
static_transformStamped.transform.rotation.z = quat[2]
static_transformStamped.transform.rotation.w = quat[3]
self.tf_broadcaster.sendTransform(static_transformStamped) # 广播静态坐标变换，广播后两个坐标系的位置关系保持不变
def main(args=None):
rclpy.init(args=args) # ROS2 Python接口初始化
node = StaticTFBroadcaster("static_tf_broadcaster") # 创建ROS2节点对象并进行初始化
rclpy.spin(node) # 循环等待ROS2退出
node.destroy_node() # 销毁节点对象
rclpy.shutdown()
完成代码的编写后需要设置功能包的编译选项，让系统知道Python程序的入口，打开功能包的setup.py文件，加入如下入口点的配置：
entry_points={
'console_scripts': [
'static_tf_broadcaster = learning_tf.static_tf_broadcaster:main',
],
},
经过这段代码，两个坐标系的变化是描述清楚了，到了使用的时候，我们又该如何查询呢？
4. TF监听
我们再来学习下如何查询两个坐标系之间的位置关系。
运行效果

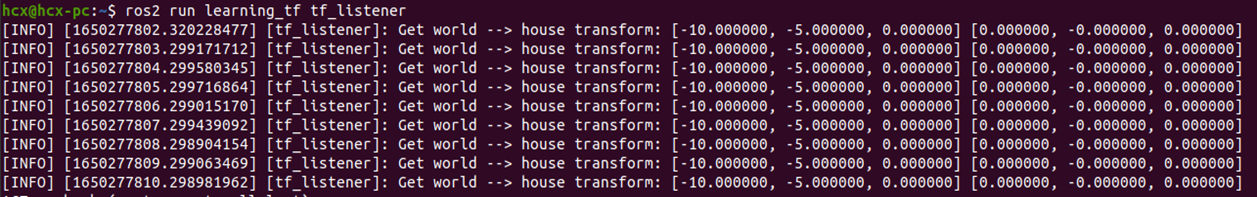

启动一个终端，运行如下节点，就可以在终端中看到周期显示的坐标关系了。
$ ros2 run learning_tf tf_listener
代码解析
这个节点中是如何查询坐标关系的，我们来看下代码。
learning_tf/tf_listener.py
#!/usr/bin/env python3
# -*- coding: utf-8 -*-
"""
@作者: 古月居(www.guyuehome.com)
@说明: ROS2 TF示例-监听某两个坐标系之间的变换
"""
import rclpy # ROS2 Python接口库
from rclpy.node import Node # ROS2 节点类
import tf_transformations # TF坐标变换库
from tf2_ros import TransformException # TF左边变换的异常类
from tf2_ros.buffer import Buffer # 存储坐标变换信息的缓冲类
from tf2_ros.transform_listener import TransformListener # 监听坐标变换的监听器类
class TFListener(Node):
def __init__(self, name):
super().__init__(name) # ROS2节点父类初始化
self.declare_parameter('source_frame', 'world') # 创建一个源坐标系名的参数
self.source_frame = self.get_parameter( # 优先使用外部设置的参数值，否则用默认值
'source_frame').get_parameter_value().string_value
self.declare_parameter('target_frame', 'house') # 创建一个目标坐标系名的参数
self.target_frame = self.get_parameter( # 优先使用外部设置的参数值，否则用默认值
'target_frame').get_parameter_value().string_value
self.tf_buffer = Buffer() # 创建保存坐标变换信息的缓冲区
self.tf_listener = TransformListener(self.tf_buffer, self) # 创建坐标变换的监听器
self.timer = self.create_timer(1.0, self.on_timer) # 创建一个固定周期的定时器，处理坐标信息
def on_timer(self):
try:
now = rclpy.time.Time() # 获取ROS系统的当前时间
trans = self.tf_buffer.lookup_transform( # 监听当前时刻源坐标系到目标坐标系的坐标变换
self.target_frame,
self.source_frame,
now)
except TransformException as ex: # 如果坐标变换获取失败，进入异常报告
self.get_logger().info(
f'Could not transform {self.target_frame} to {self.source_frame}: {ex}')
return
pos = trans.transform.translation # 获取位置信息
quat = trans.transform.rotation # 获取姿态信息（四元数）
euler = tf_transformations.euler_from_quaternion([quat.x, quat.y, quat.z, quat.w])
self.get_logger().info('Get %s --> %s transform: [%f, %f, %f] [%f, %f, %f]'
% (self.source_frame, self.target_frame, pos.x, pos.y, pos.z, euler[0], euler[1], euler[2]))
def main(args=None):
rclpy.init(args=args) # ROS2 Python接口初始化
node = TFListener("tf_listener") # 创建ROS2节点对象并进行初始化
rclpy.spin(node) # 循环等待ROS2退出
node.destroy_node() # 销毁节点对象
rclpy.shutdown() # 关闭ROS2 Python接口
完成代码的编写后需要设置功能包的编译选项，让系统知道Python程序的入口，打开功能包的setup.py文件，加入如下入口点的配置：
entry_points={
'console_scripts': [
'static_tf_broadcaster = learning_tf.static_tf_broadcaster:main',
'tf_listener = learning_tf.tf_listener:main',
],
},
5. 海龟跟随功能解析
还是之前小海龟跟随的示例，我们自己通过代码来实现一下。
运行效果
先看下实现的效果，启动终端后，通过如下命令启动例程：
$ ros2 launch learning_tf turtle_following_demo.launch.py
$ ros2 run turtlesim turtle_teleop_key

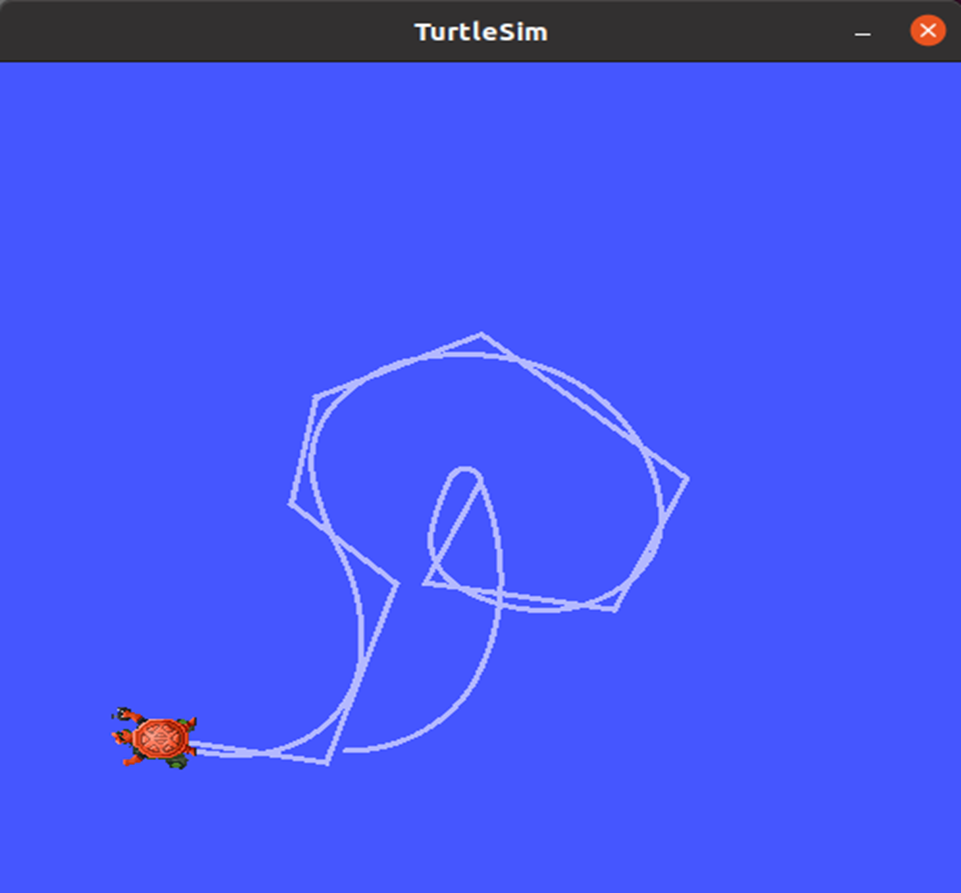

看到的效果和ROS自带的例程相同。
原理解析
在两只海龟的仿真器中，我们可以定义三个坐标系，比如仿真器的全局参考系叫做world，turtle1和turtle2坐标系在两只海龟的中心点，这样，turtle1和world坐标系的相对位置，就可以表示海龟1的位置，海龟2也同理。
要实现海龟2向海龟1运动，我们在两者中间做一个连线，再加一个箭头，怎么样，是不是有想起高中时学习的向量计算？我们说坐标变换的描述方法就是向量，所以在这个跟随例程中，用TF就可以很好的解决。
向量的长度表示距离，方向表示角度，有了距离和角度，我们随便设置一个时间，不就可以计算得到速度了么，然后就是速度话题的封装和发布，海龟2也就可以动起来了。
所以这个例程的核心就是通过坐标系实现向量的计算，两只海龟还会不断运动，这个向量也得按照某一个周期计算，这就得用上TF的动态广播与监听了。
我们一起看下代码该如何实现。
Launch文件解析
先来看下刚才运行的launch文件，里边启动了四个节点，分别是：
- 小海龟仿真器
- 海龟1的坐标系广播
- 海龟2的坐标系广播
- 海龟跟随控制
其中，两个坐标系的广播复用了turtle_tf_broadcaster节点，通过传入的参数名修改维护的坐标系名称。
learning_tf/launch/turtle_following_demo.launch.py
from launch import LaunchDescription
from launch.actions import DeclareLaunchArgument
from launch.substitutions import LaunchConfiguration
from launch_ros.actions import Node
def generate_launch_description():
return LaunchDescription([
Node(
package='turtlesim',
executable='turtlesim_node',
name='sim'
),
Node(
package='learning_tf',
executable='turtle_tf_broadcaster',
name='broadcaster1',
parameters=[
{'turtlename': 'turtle1'}
]
),
DeclareLaunchArgument(
'target_frame', default_value='turtle1',
description='Target frame name.'
),
Node(
package='learning_tf',
executable='turtle_tf_broadcaster',
name='broadcaster2',
parameters=[
{'turtlename': 'turtle2'}
]
),
Node(
package='learning_tf',
executable='turtle_following',
name='listener',
parameters=[
{'target_frame': LaunchConfiguration('target_frame')}
]
),
])
坐标系动态广播
海龟1和海龟2在world坐标系下的坐标变换，在turtle_tf_broadcaster节点中实现，除了海龟坐标系的名字不同之外，针对两个海龟的功能是一样的。
learning_tf/turtle_tf_broadcaster.py
#!/usr/bin/env python3
# -*- coding: utf-8 -*-
"""
@作者: 古月居(www.guyuehome.com)
@说明: ROS2 TF示例-广播动态的坐标变换
"""
import rclpy # ROS2 Python接口库
from rclpy.node import Node # ROS2 节点类
from geometry_msgs.msg import TransformStamped # 坐标变换消息
import tf_transformations # TF坐标变换库
from tf2_ros import TransformBroadcaster # TF坐标变换广播器
from turtlesim.msg import Pose # turtlesim小海龟位置消息
class TurtleTFBroadcaster(Node):
def __init__(self, name):
super().__init__(name) # ROS2节点父类初始化
self.declare_parameter('turtlename', 'turtle') # 创建一个海龟名称的参数
self.turtlename = self.get_parameter( # 优先使用外部设置的参数值，否则用默认值
'turtlename').get_parameter_value().string_value
self.tf_broadcaster = TransformBroadcaster(self) # 创建一个TF坐标变换的广播对象并初始化
self.subscription = self.create_subscription( # 创建一个订阅者，订阅海龟的位置消息
Pose,
f'/{self.turtlename}/pose', # 使用参数中获取到的海龟名称
self.turtle_pose_callback, 1)
def turtle_pose_callback(self, msg): # 创建一个处理海龟位置消息的回调函数，将位置消息转变成坐标变换
transform = TransformStamped() # 创建一个坐标变换的消息对象
transform.header.stamp = self.get_clock().now().to_msg() # 设置坐标变换消息的时间戳
transform.header.frame_id = 'world' # 设置一个坐标变换的源坐标系
transform.child_frame_id = self.turtlename # 设置一个坐标变换的目标坐标系
transform.transform.translation.x = msg.x # 设置坐标变换中的X、Y、Z向的平移
transform.transform.translation.y = msg.y
transform.transform.translation.z = 0.0
q = tf_transformations.quaternion_from_euler(0, 0, msg.theta) # 将欧拉角转换为四元数（roll, pitch, yaw）
transform.transform.rotation.x = q[0] # 设置坐标变换中的X、Y、Z向的旋转（四元数）
transform.transform.rotation.y = q[1]
transform.transform.rotation.z = q[2]
transform.transform.rotation.w = q[3]
# Send the transformation
self.tf_broadcaster.sendTransform(transform) # 广播坐标变换，海龟位置变化后，将及时更新坐标变换信息
def main(args=None):
rclpy.init(args=args) # ROS2 Python接口初始化
node = TurtleTFBroadcaster("turtle_tf_broadcaster") # 创建ROS2节点对象并进行初始化
rclpy.spin(node) # 循环等待ROS2退出
node.destroy_node() # 销毁节点对象
rclpy.shutdown() # 关闭ROS2 Python接口
完成代码的编写后需要设置功能包的编译选项，让系统知道Python程序的入口，打开功能包的setup.py文件，加入如下入口点的配置：
entry_points={
'console_scripts': [
'static_tf_broadcaster = learning_tf.static_tf_broadcaster:main',
'turtle_tf_broadcaster = learning_tf.turtle_tf_broadcaster:main',
'tf_listener = learning_tf.tf_listener:main',
],
},
海龟跟随
坐标系都正常广播了，接下来我们就可以订阅两只海龟的位置关系，并且变换成速度指令进行控制啦。
learning_tf/turtle_following.py
#!/usr/bin/env python3
# -*- coding: utf-8 -*-
"""
@作者: 古月居(www.guyuehome.com)
@说明: ROS2 TF示例-通过坐标变化实现海龟跟随功能
"""
import math
import rclpy # ROS2 Python接口库
from rclpy.node import Node # ROS2 节点类
import tf_transformations # TF坐标变换库
from tf2_ros import TransformException # TF左边变换的异常类
from tf2_ros.buffer import Buffer # 存储坐标变换信息的缓冲类
from tf2_ros.transform_listener import TransformListener # 监听坐标变换的监听器类
from geometry_msgs.msg import Twist # ROS2 速度控制消息
from turtlesim.srv import Spawn # 海龟生成的服务接口
class TurtleFollowing(Node):
def __init__(self, name):
super().__init__(name) # ROS2节点父类初始化
self.declare_parameter('source_frame', 'turtle1') # 创建一个源坐标系名的参数
self.source_frame = self.get_parameter( # 优先使用外部设置的参数值，否则用默认值
'source_frame').get_parameter_value().string_value
self.tf_buffer = Buffer() # 创建保存坐标变换信息的缓冲区
self.tf_listener = TransformListener(self.tf_buffer, self) # 创建坐标变换的监听器
self.spawner = self.create_client(Spawn, 'spawn') # 创建一个请求产生海龟的客户端
self.turtle_spawning_service_ready = False # 是否已经请求海龟生成服务的标志位
self.turtle_spawned = False # 海龟是否产生成功的标志位
self.publisher = self.create_publisher(Twist, 'turtle2/cmd_vel', 1) # 创建跟随运动海龟的速度话题
self.timer = self.create_timer(1.0, self.on_timer) # 创建一个固定周期的定时器，控制跟随海龟的运动
def on_timer(self):
from_frame_rel = self.source_frame # 源坐标系
to_frame_rel = 'turtle2' # 目标坐标系
if self.turtle_spawning_service_ready: # 如果已经请求海龟生成服务
if self.turtle_spawned: # 如果跟随海龟已经生成
try:
now = rclpy.time.Time() # 获取ROS系统的当前时间
trans = self.tf_buffer.lookup_transform( # 监听当前时刻源坐标系到目标坐标系的坐标变换
to_frame_rel,
from_frame_rel,
now)
except TransformException as ex: # 如果坐标变换获取失败，进入异常报告
self.get_logger().info(
f'Could not transform {to_frame_rel} to {from_frame_rel}: {ex}')
return
msg = Twist() # 创建速度控制消息
scale_rotation_rate = 1.0 # 根据海龟角度，计算角速度
msg.angular.z = scale_rotation_rate * math.atan2(
trans.transform.translation.y,
trans.transform.translation.x)
scale_forward_speed = 0.5 # 根据海龟距离，计算线速度
msg.linear.x = scale_forward_speed * math.sqrt(
trans.transform.translation.x ** 2 +
trans.transform.translation.y ** 2)
self.publisher.publish(msg) # 发布速度指令，海龟跟随运动
else: # 如果跟随海龟没有生成
if self.result.done(): # 查看海龟是否生成
self.get_logger().info(
f'Successfully spawned {self.result.result().name}')
self.turtle_spawned = True
else: # 依然没有生成跟随海龟
self.get_logger().info('Spawn is not finished')
else: # 如果没有请求海龟生成服务
if self.spawner.service_is_ready(): # 如果海龟生成服务器已经准备就绪
request = Spawn.Request() # 创建一个请求的数据
request.name = 'turtle2' # 设置请求数据的内容，包括海龟名、xy位置、姿态
request.x = float(4)
request.y = float(2)
request.theta = float(0)
self.result = self.spawner.call_async(request) # 发送服务请求
self.turtle_spawning_service_ready = True # 设置标志位，表示已经发送请求
else:
self.get_logger().info('Service is not ready') # 海龟生成服务器还没准备就绪的提示
def main(args=None):
rclpy.init(args=args) # ROS2 Python接口初始化
node = TurtleFollowing("turtle_following") # 创建ROS2节点对象并进行初始化
rclpy.spin(node) # 循环等待ROS2退出
node.destroy_node() # 销毁节点对象
rclpy.shutdown() # 关闭ROS2 Python接口
完成代码的编写后需要设置功能包的编译选项，让系统知道Python程序的入口，打开功能包的setup.py文件，加入如下入口点的配置：
entry_points={
'console_scripts': [
'static_tf_broadcaster = learning_tf.static_tf_broadcaster:main',
'turtle_tf_broadcaster = learning_tf.turtle_tf_broadcaster:main',
'tf_listener = learning_tf.tf_listener:main',
'turtle_following = learning_tf.turtle_following:main',
],
},
第十七讲：URDF：机器人建模方法
ROS是机器人操作系统，当然要给机器人使用啦，不过在使用之前，还得让ROS认识下我们使用的机器人，如何把一个机器人介绍给ROS呢？
为此，ROS专门提供了一种机器人建模方法——URDF，用来描述机器人外观、性能等各方面属性。
1. 机器人的组成

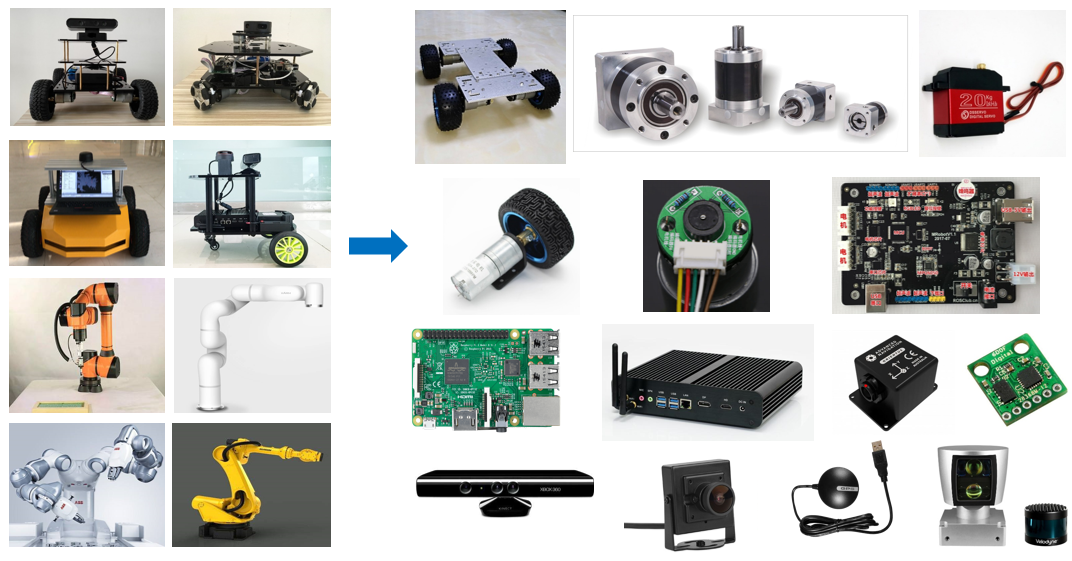

建模描述机器人的过程中，我们自己需要先熟悉机器人的组成和参数，比如机器人一般是由硬件结构、驱动系统、传感器系统、控制系统四大部分组成，市面上一些常见的机器人，无论是移动机器人还是机械臂，我们都可以按照这四大组成部分进行分解。
- 硬件结构就是底盘、外壳、电机等实打实可以看到的设备；
- 驱动系统就是可以驱使这些设备正常使用的装置，比如电机的驱动器，电源管理系统等；
- 传感系统包括电机上的编码器、板载的IMU、安装的摄像头、雷达等等，便于机器人感知自己的状态和外部的环境；
- 控制系统就是我们开发过程的主要载体了，一般是树莓派、电脑等计算平台，以及里边的操作系统和应用软件。
机器人建模的过程，其实就是按照类似的思路，通过建模语言，把机器人每一个部分都描述清楚，再组合起来的过程。
2. URDF
ROS中的建模方法叫做URDF，全称是统一机器人描述格式，不仅可以清晰描述机器人自身的模型，还可以描述机器人的外部环境，比如这里的桌子，也可以算作一个模型。
URDF模型文件使用的是XML格式，右侧就是一个机器人的URDF描述，乍看上去，有点像网页开发的源代码，都是由一系列尖括号包围的标签和其中的属性组合而成。

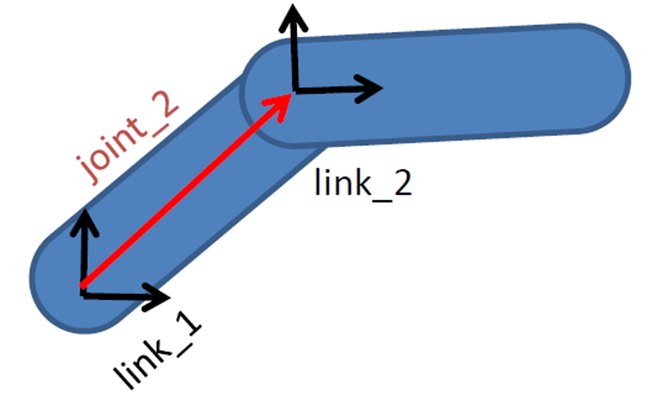

如何使用这样一个文件描述机器人呢？比如这个机械臂，大家可以看下自己的手臂，我们的手臂是由大臂和小臂组成，他们独自是无法运动的，必须通过一个手肘关节连接之后，才能通过肌肉驱动，产生相对运动。
在建模中，大臂和小臂就类似机器人的这些独立的刚体部分，称为连杆Link，手肘就类似于机器人电机驱动部分，称为关节joint。
所以在URDF建模过程中，关键任务就是通过这里的<link>和<joint>，理清楚每一个连杆和关节的描述信息。
连杆Link的描述
<link>标签用来描述机器人某个刚体部分的外观和物理属性，外观包括尺寸、颜色、形状，物理属性包括质量、惯性矩阵、碰撞参数等。

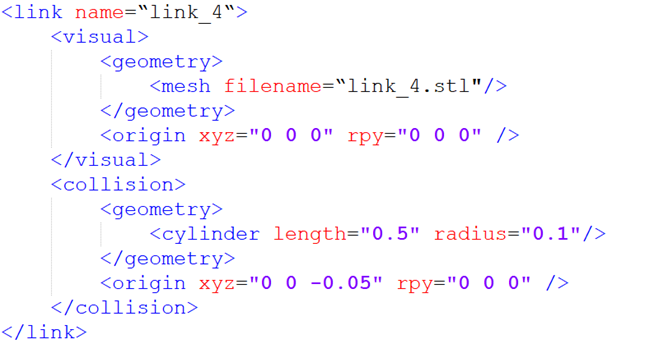

以这个机械臂连杆为例，它的link描述如下：
link标签中的name表示该连杆的名称，我们可以自定义，未来joint连接link的时候，会使用到这个名称。
link里边的<visual>部分用来描述机器人的外观，比如：
- <geometry>表示几何形状，里边使用<mesh>调用了一个在三维软件中提前设计好的蓝色外观，就是这个stl文件，看上去和真实机器人是一致的
- <origin>表示坐标系相对初始位置的偏移，分别是x、y、z方向上的平移，和roll、pitch、raw旋转，不需要偏移的话，就全为0。

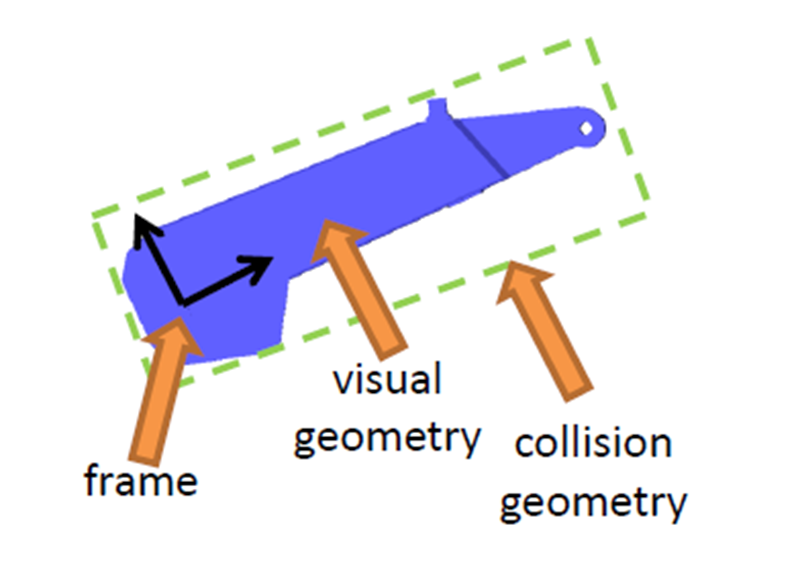

第二个部分<collision>，描述碰撞参数，里边的内容似乎和<visual>一样，也有<geometry>和<origin>，看似相同，其实区别还是比较大的。
- <visual>部分重在描述机器人看上去的状态，也就是视觉效果；
- <collision>部分则是描述机器人运动过程中的状态，比如机器人与外界如何接触算作碰撞。
在这个机器人模型中，蓝色部分是通过<visual>来描述的，在实际控制过程中，这样复杂的外观在计算碰撞检测时，要求的算力较高，为了简化计算，我们将碰撞检测用的模型简化为了绿色框的圆柱体，也就是<collision>里边<geometry>描述的形状。<origin>坐标系偏移也是类似，可以描述刚体质心的偏移。
如果是移动机器人的话，link也可以用来描述小车的车体、轮子等部分。
关节Joint描述
机器人模型中的刚体最终要通过关节joint连接之后，才能产生相对运动。

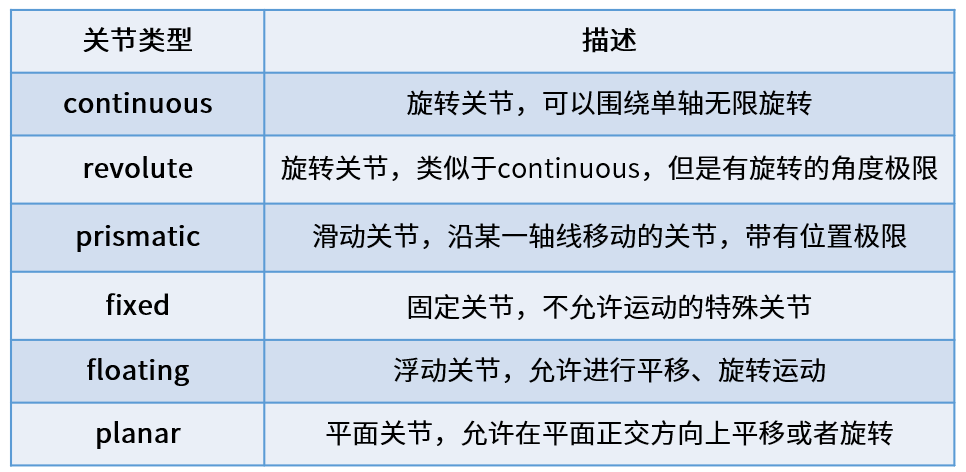

URDF中的关节有六种运动类型。
- continuous，描述旋转运动，可以围绕某一个轴无限旋转，比如小车的轮子，就属于这种类型。
- revolute，也是旋转关节，和continuous类型的区别在于不能无限旋转，而是带有角度限制，比如机械臂的两个连杆，就属于这种运动。
- prismatic，是滑动关节，可以沿某一个轴平移，也带有位置的极限，一般直线电机就是这种运动方式。
- fixed，固定关节，是唯一一种不允许运动的关节，不过使用还是比较频繁的，比如相机这个连杆，安装在机器人上，相对位置是不会变化的，此时使用的连接方式就是Fixed。
- Floating是浮动关节，第六种planar是平面关节，这两种使用相对较少。

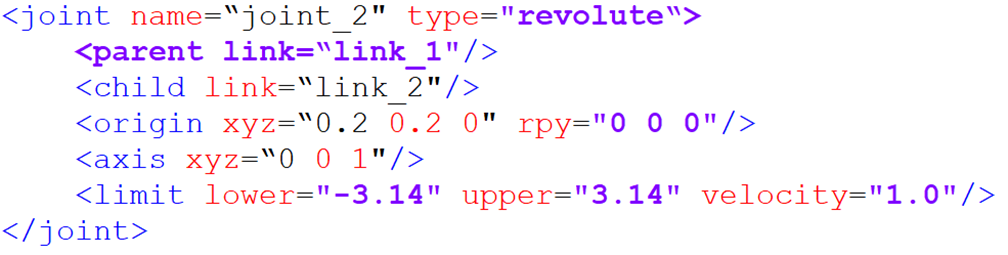

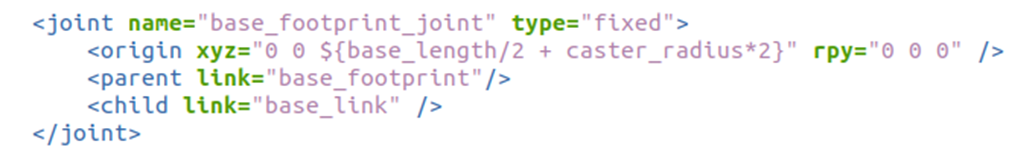

在URDF模型中，每一个link都使用这样一段xml内容描述，比如关节的名字叫什么，运动类型是哪一种。
- parent标签：描述父连杆；
- child标签：描述子连杆，子连杆会相对父连杆发生运动；
- origin：表示两个连杆坐标系之间的关系，也就是图中红色的向量，可以理解为这两个连杆该如何安装到一起；
- axis表示关节运动轴的单位向量，比如z等于1，就表示这个旋转运动是围绕z轴的正方向进行的；
- limit就表示运动的一些限制了，比如最小位置，最大位置，和最大速度等。
ROS中关于平移的默认单位是m，旋转是弧度（不是度），所以这里的3.14就表示可以在-180度到180度之间运动，线速度是m/s，角速度是rad/s。
完整机器人模型

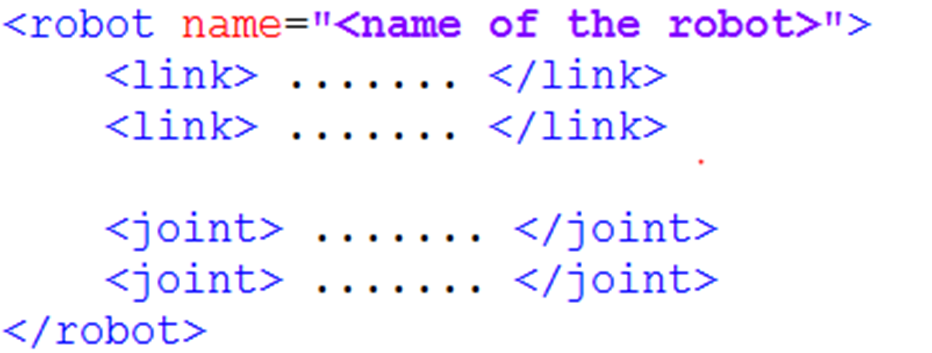

最终所有的link和joint标签完成了对机器人每个部分的描述和组合，全都放在一个robot标签中，就形成了完整的机器人模型。
所以大家在看某一个URDF模型时，先不着急看每一块代码的细节，先来找link和joint，看下这个机器人是由哪些部分组成的，了解完全局之后，再看细节。
3. 创建机器人模型
好啦，讲了这么多，还是要看一个完整的示例。

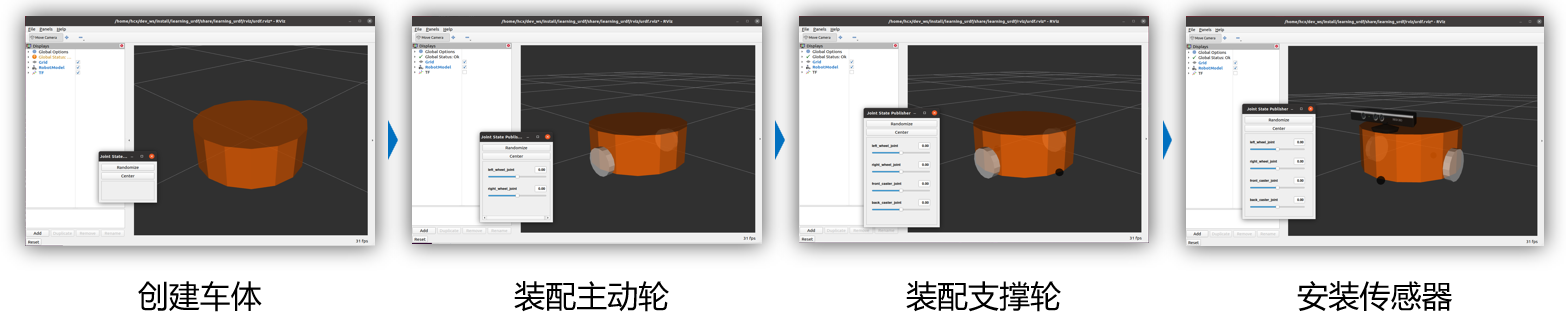

我们以这款移动机器人模型为例，一起看下它的URDF建模过程。
功能包结构

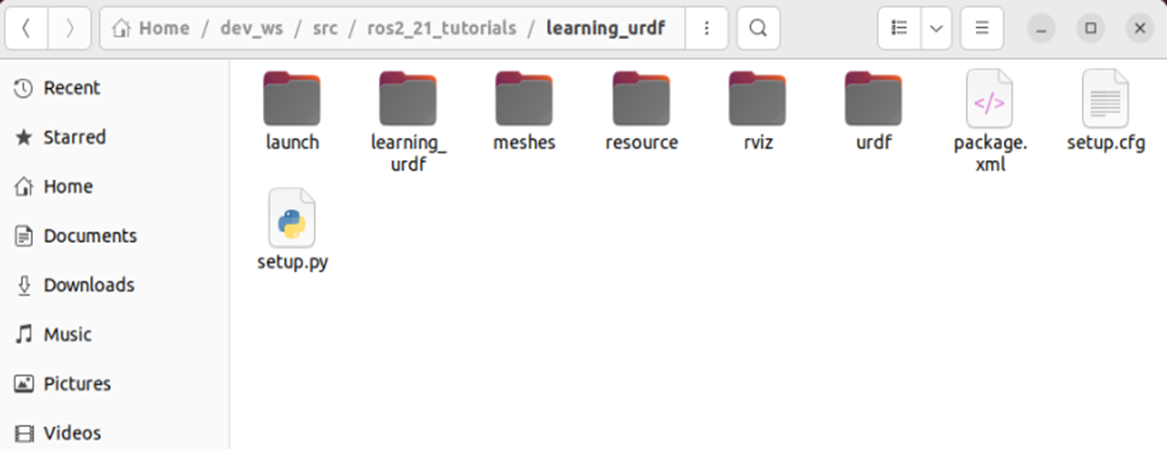

机器人的模型放置在learning_urdf功能包中，功能包中包含的文件夹如下：
- urdf：存放机器人模型的URDF或xacro文件
- meshes：放置URDF中引用的模型渲染文件
- launch：保存相关启动文件
- rviz：保存rviz的配置文件
模型可视化效果

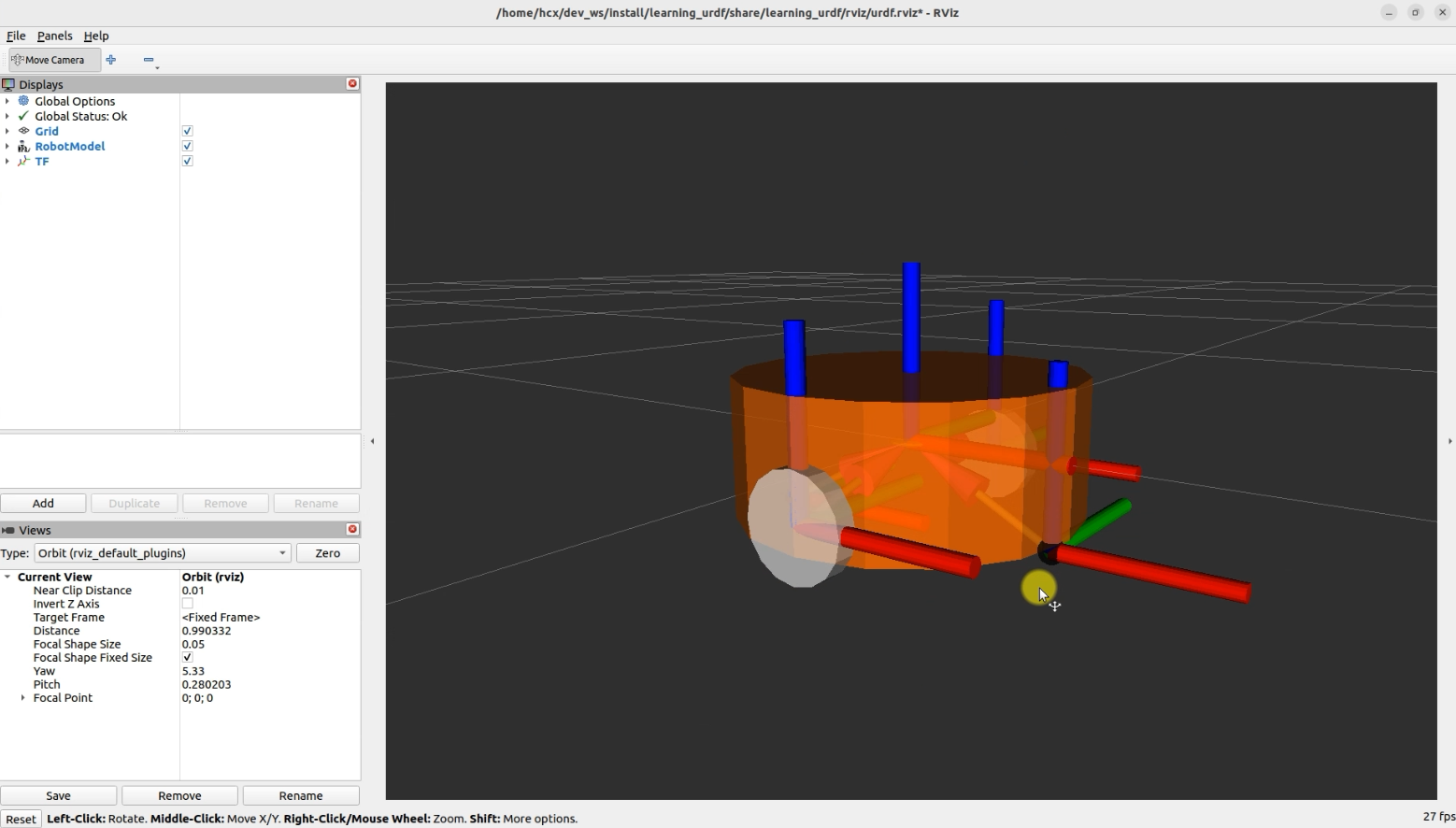

我们先来看下这个模型的效果，尝试逆向分下一下机器人的结构。
$ ros2 launch learning_urdf display.launch.py
从可视化的效果来看，这个机器人由五个link和4个joint组成。
查看URDF模型结构
我们分析的对不对呢，可以在模型文件的路径下，使用urdf_to_graphviz这个小工具来分析下。
$ urdf_to_graphviz mbot_base.urdf # 在模型文件夹下运行
模型文件解析
具体URDF模型什么样的，还是要打开模型来研究。

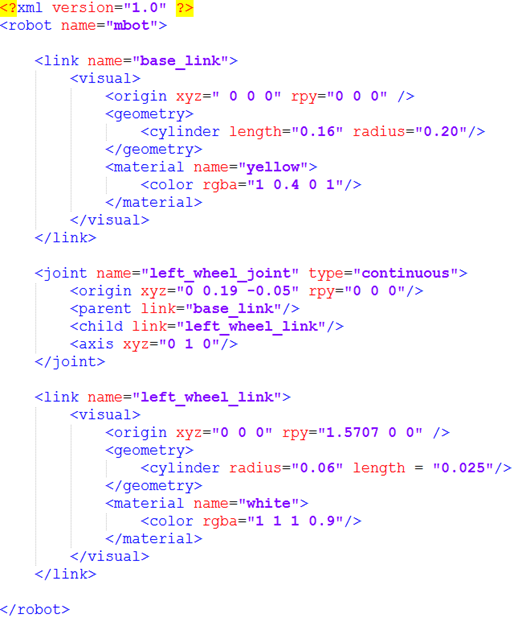

learning_urdf/urdf/mbot_base.urdf
<?xml version="1.0" ?>
<robot name="mbot">
<link name="base_link">
<visual>
<origin xyz=" 0 0 0" rpy="0 0 0" />
<geometry>
<cylinder length="0.16" radius="0.20"/>
</geometry>
<material name="yellow">
<color rgba="1 0.4 0 1"/>
</material>
</visual>
</link>
<joint name="left_wheel_joint" type="continuous">
<origin xyz="0 0.19 -0.05" rpy="0 0 0"/>
<parent link="base_link"/>
<child link="left_wheel_link"/>
<axis xyz="0 1 0"/>
</joint>
<link name="left_wheel_link">
<visual>
<origin xyz="0 0 0" rpy="1.5707 0 0" />
<geometry>
<cylinder radius="0.06" length = "0.025"/>
</geometry>
<material name="white">
<color rgba="1 1 1 0.9"/>
</material>
</visual>
</link>
<joint name="right_wheel_joint" type="continuous">
<origin xyz="0 -0.19 -0.05" rpy="0 0 0"/>
<parent link="base_link"/>
<child link="right_wheel_link"/>
<axis xyz="0 1 0"/>
</joint>
<link name="right_wheel_link">
<visual>
<origin xyz="0 0 0" rpy="1.5707 0 0" />
<geometry>
<cylinder radius="0.06" length = "0.025"/>
</geometry>
<material name="white">
<color rgba="1 1 1 0.9"/>
</material>
</visual>
</link>
<joint name="front_caster_joint" type="continuous">
<origin xyz="0.18 0 -0.095" rpy="0 0 0"/>
<parent link="base_link"/>
<child link="front_caster_link"/>
<axis xyz="0 1 0"/>
</joint>
<link name="front_caster_link">
<visual>
<origin xyz="0 0 0" rpy="0 0 0"/>
<geometry>
<sphere radius="0.015" />
</geometry>
<material name="black">
<color rgba="0 0 0 0.95"/>
</material>
</visual>
</link>
<joint name="back_caster_joint" type="continuous">
<origin xyz="-0.18 0 -0.095" rpy="0 0 0"/>
<parent link="base_link"/>
<child link="back_caster_link"/>
<axis xyz="0 1 0"/>
</joint>
<link name="back_caster_link">
<visual>
<origin xyz="0 0 0" rpy="0 0 0"/>
<geometry>
<sphere radius="0.015" />
</geometry>
<material name="black">
<color rgba="0 0 0 0.95"/>
</material>
</visual>
</link>
</robot>
后续我将learning_urdf文件夹复制到一个新的工作空间中并改名为learning_urdf_2,然后需要将所有learning_urdf的位置都改为learning_urdf_2，重新使用colcon build编译，并检查install文件夹中的setup.sh文件中的名字是否正确，然后使用source setup.sh命令使得修改生效，才成功运行的
第十八讲：Gazebo：三维物理仿真平台
1. 介绍
Gazebo是ROS系统中最为常用的三维物理仿真平台，支持动力学引擎，可以实现高质量的图形渲染，不仅可以模拟机器人及周边环境，还可以加入摩擦力、弹性系数等物理属性。
比如我们要开发一个火星车，那就可以在Gazebo中模拟火星表面的环境，再比如我们做无人机，续航和限飞都导致我们没有办法频繁用实物做实验，此时不妨使用Gazebo先做仿真，等算法开发的差不多了，再部署到实物上来运行。
所以类似Gazebo这样的仿真平台，可以帮助我们验证机器人算法、优化机器人设计、测试机器人场景应用，为机器人开发提供更多可能。
安装
Gazebo如何使用呢？我们不妨先把它给跑起来，互相认识一下。
为了确保系统中已经完整安装了Gazebo相关的功能包，大家可以通过这样一个命令，简单直接的把和gazebo相关的包都给装上：
$ sudo apt install ros-humble-gazebo-*
运行
通过这句命令就可以启动啦：

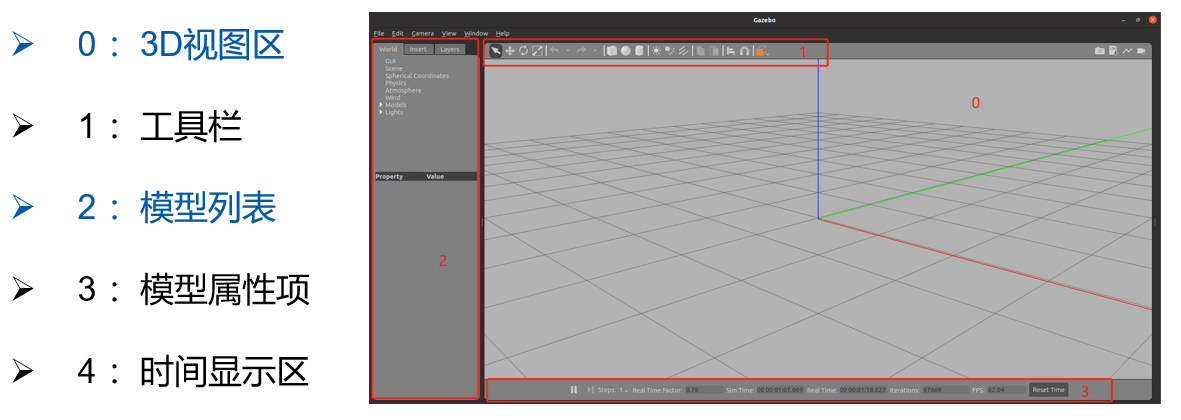

$ ros2 launch gazebo_ros gazebo.launch.py
这行命令输入没有反应的话参考：ros2 launch gazebo_ros gazebo.launch.py无法启动-CSDN博客
为保证模型顺利加载，请将离线模型下载并放置到~/.gazebo/models路径下
2. XACRO机器人模型优化
我们之前设计好的URDF模型此时还不能直接放到Gazebo中，需要我们做一些优化。这里给大家介绍一个URDF文件格式的升级版本——XACRO文件。
同样也是对机器人URDF模型的创建，XACRO文件加入了更多编程化的实现方法，可以让模型创建更友好。
比如：
-
宏定义，一个小车有4个轮子，每个轮子都一样，我们就没必要创建4个一样的link，像函数定义一样，做一个可重复使用的模块就可以了。
-
文件包含，复杂机器人的模型文件可能会很长，为了切分不同的模块，比如底盘、传感器，我们还可以把不同模块的模型放置在不同的文件中，然后再用一个总体文件做包含调用。
-
可编程接口，比如在XACRO模型文件中，定义一些常量，描述机器人的尺寸，定义一些变量，在调用宏定义的时候传递数据，还可以在模型中做数据计算，甚至加入条件语句，比如你的机器人叫A，就有摄像头，如果叫B，就没有摄像头。
XACRO建模过程就像写代码一样，功能更为丰富了。
接下来，我们就通过XACRO文件对移动机器人的模型做一下优化，大家先要使用这句命令安装必要的功能包。
$ sudo apt install ros-humble-xacro
以下是一些常用的XACRO文件语法，大家了解下。

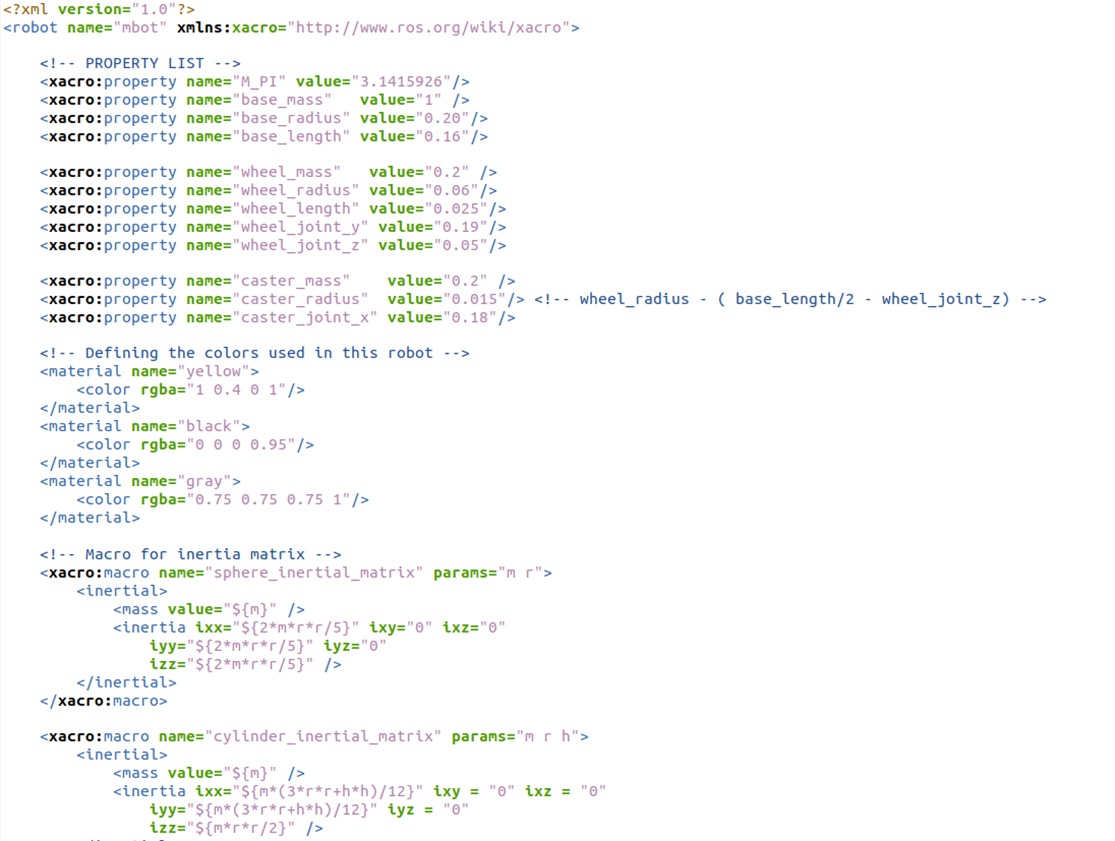

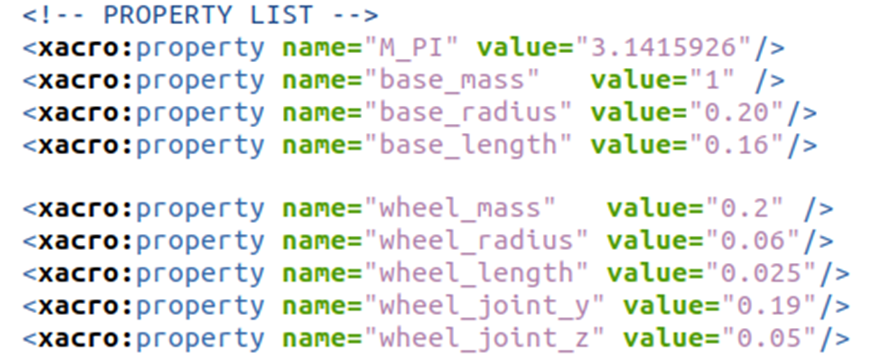

常量定义

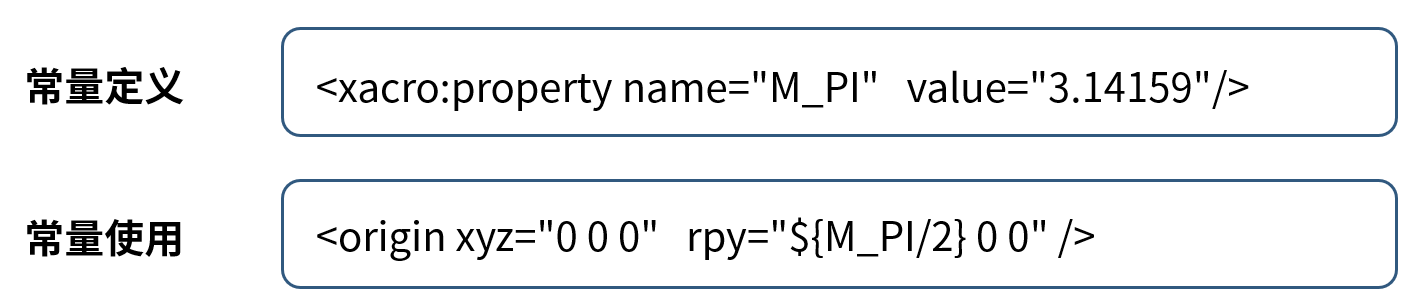

<xacro:property>标签用来定义一些常量，比如这样定义一个PI的常量名为“M_PI”，值为“3.14159”，在调用的时候，通过$加大括号，里边就可以使用定义好的常量了。
针对原本移动机器人的URDF文件，我们就可以把底盘的质量、尺寸，轮子的质量、尺寸、安装位置，这些不会变化的数据，都通过常量定义，未来需要修改的时候也很方便，就不需要在模型文件中一行一行找了。

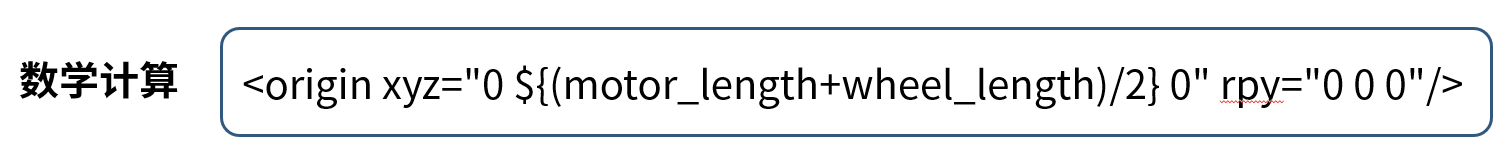

数学计算
如果需要做数学计算，同样是在“${}”中进行，比如某一个位置，我们可以通过这两个常量做运算得到，就加入了加法和除法运算。
在移动机器人的模型中，很多有相对关系的数据，我们尽量都改成公式计算，如果直接写结果的数值，未来修改的时候，可能根本想不起来这个数据是怎么来的。
所有数学运算都会转换成浮点数进行，以保证运算精度
宏定义

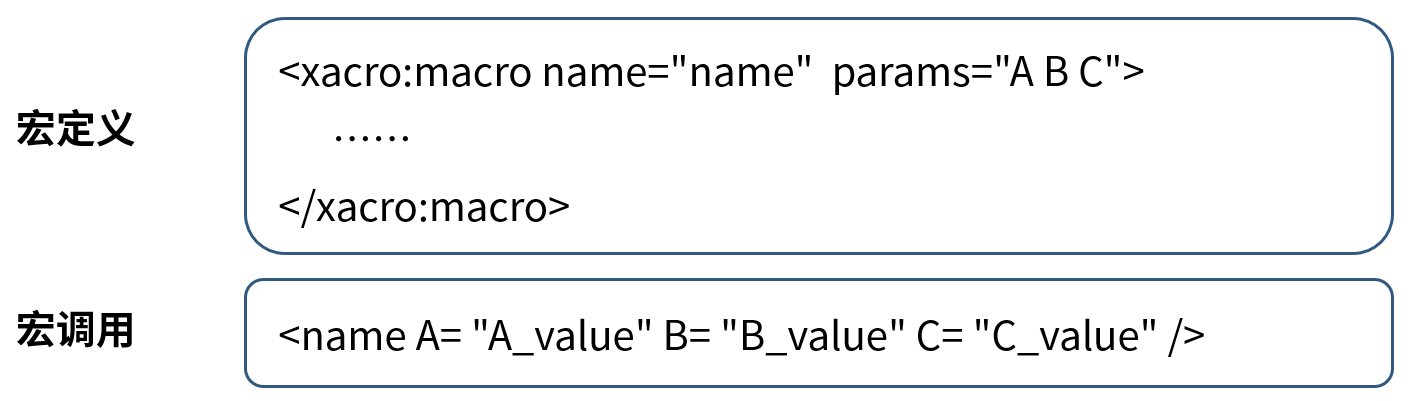

机器人的轮子我们也做成宏定义，定义方式是通过这个<xacro:macro>标签描述的，还可以像函数一样，设置里边会用到的一些参数，比如这里的A、B、C。
当需要使用这个宏的时候，就可以像这样，通过宏名字的标签，来调用，同时要记得把几个参数设置好。

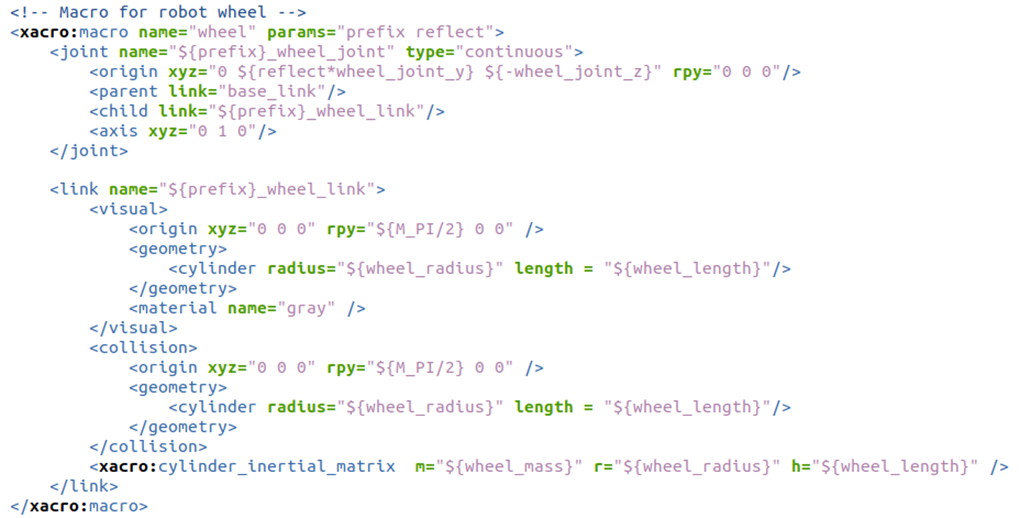

比如在模型中，轮子的宏定义是这样的，包含了link描述和joint关节设置，link的名称和关节的位置，是通过输入的参数来区分的，在使用的时候，通过这两句调用，两个轮子就出现了。

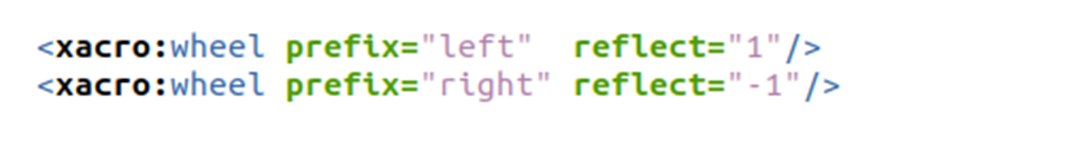

这里的1和-1，是设置关节位置的，刚好是一个镜像关系。
文件包含

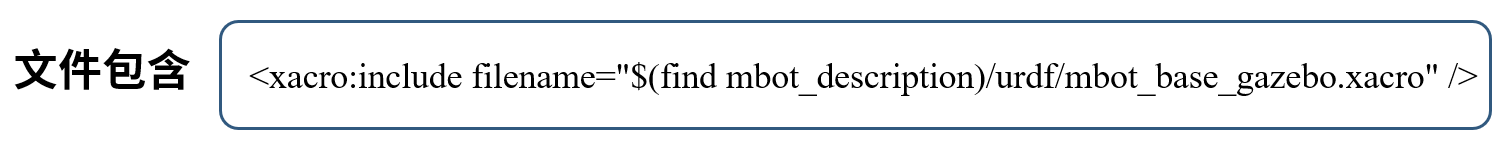

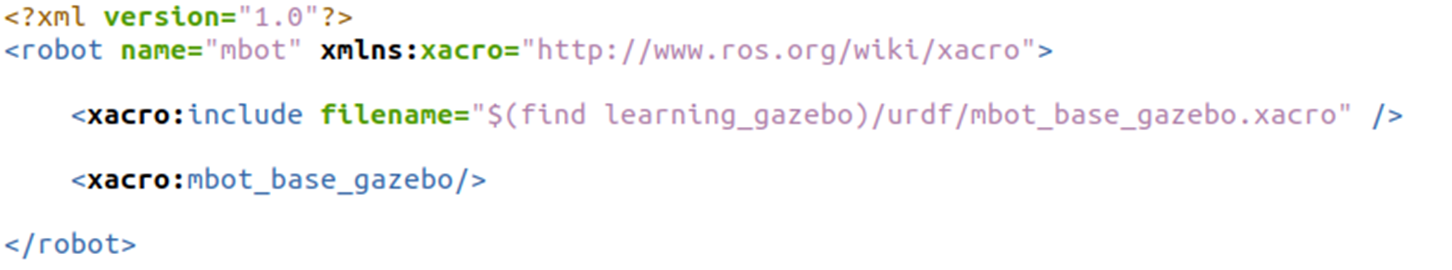

宏定义是可以嵌套的，于是我们把机器人的底盘也做成了一个宏，然后使用另外一个模型文件，对底盘宏定义的文件做了一个包含，然后再调用。
这种流程是不是似曾相识，很像C语言中的include文件包含，然后再去调用里边的某些函数。
到这里为止，仿真使用的模型优化还没有结束，接下来我们还得加入一些仿真必备的模块和参数。
3. 机器人仿真模型配置

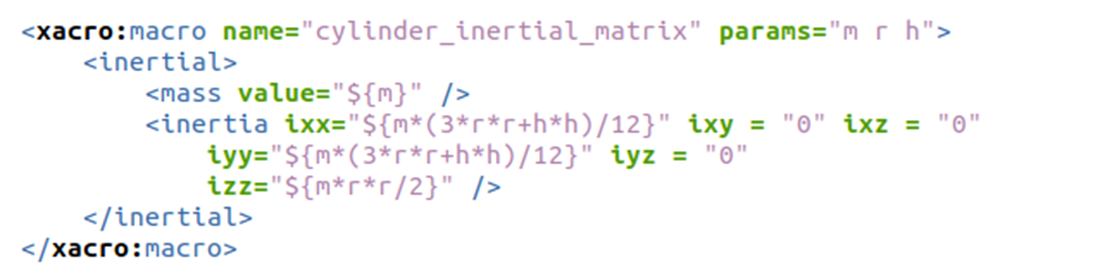

完善物理参数

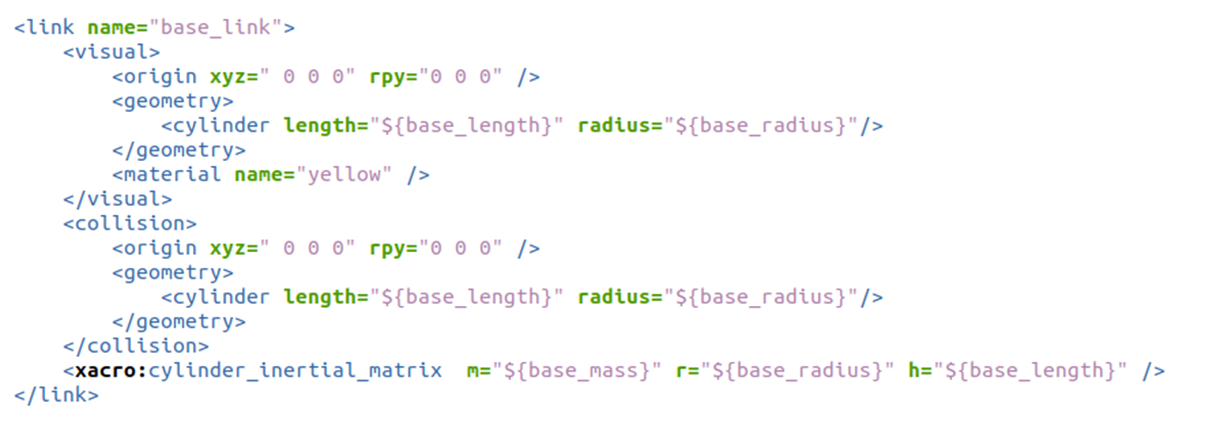

第一步是确保每一个link都有惯性参数和碰撞属性，因为Gazebo是物理仿真平台，必要的物理参数是一定需要的。

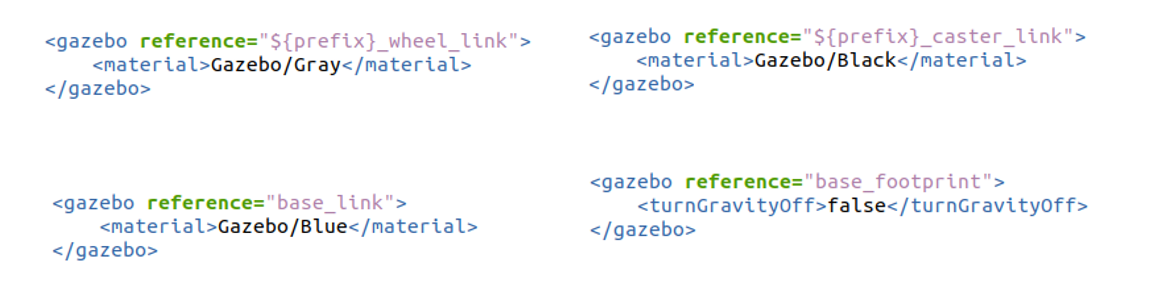

添加Gazebo标签
第二步是为link添加gazebo标签，主要是为了可以在gazebo中渲染每一个link的颜色，因为URDF中的颜色系统和gazebo中的不同，所以得做一步这样的冗余配置。

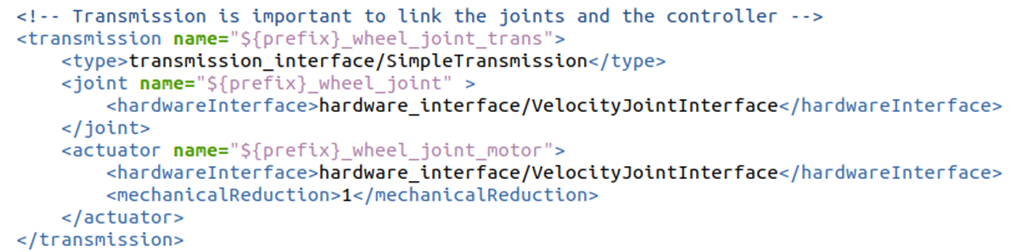

配置传动装置
第三步是要给运动的joint配置传动装置，可以理解为仿真了一个电机。

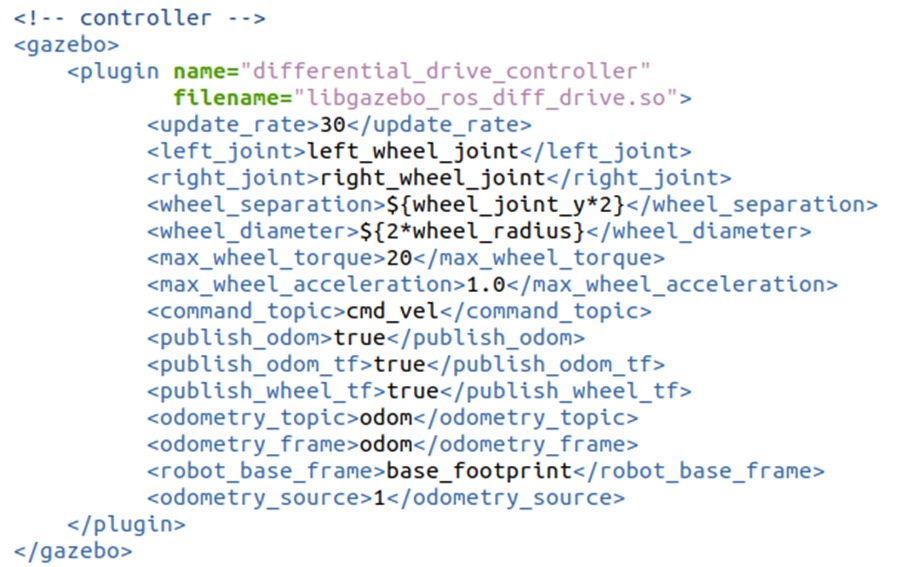

添加控制器插件
第四步，要添加一个gazebo的控制器插件，小车是差速控制的，那就添加差速控制器插件，这样在不同角度下两个电机的速度分配，就可以交给控制器插件来完成了。
4. 构建仿真环境
接下来就考虑如何把模型加载到Gazebo中了，需要用到一个gazebo提供的功能节点spwan_entity。
learning_gazebo/launch/load_urdf_into_gazebo.launch.py
import os
from ament_index_python.packages import get_package_share_directory
from launch import LaunchDescription
from launch.actions import IncludeLaunchDescription
from launch.launch_description_sources import PythonLaunchDescriptionSource
from launch_ros.actions import Node
def generate_launch_description():
# Include the robot_state_publisher launch file, provided by our own package. Force sim time to be enabled
# !!! MAKE SURE YOU SET THE PACKAGE NAME CORRECTLY !!!
package_name='learning_gazebo' #<--- CHANGE ME

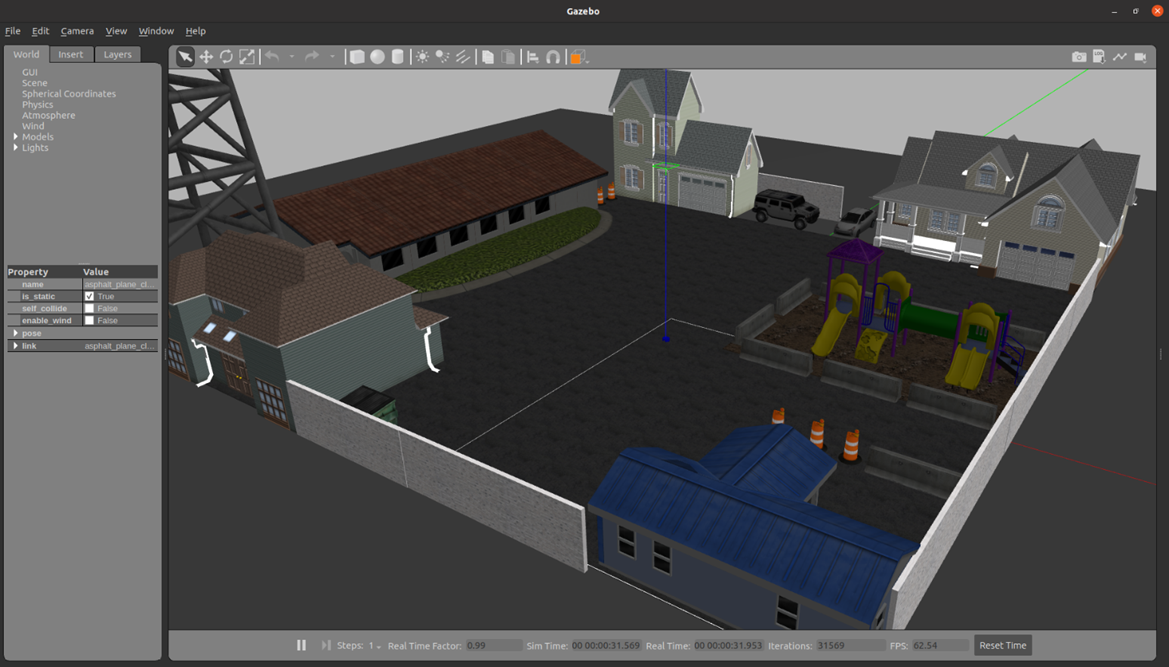

world_file_path = 'worlds/neighborhood.world'
pkg_path = os.path.join(get_package_share_directory(package_name))
world_path = os.path.join(pkg_path, world_file_path)
# Pose where we want to spawn the robot
spawn_x_val = '0.0'
spawn_y_val = '0.0'
spawn_z_val = '0.0'
spawn_yaw_val = '0.0'
mbot = IncludeLaunchDescription(
PythonLaunchDescriptionSource([os.path.join(
get_package_share_directory(package_name),'launch','mbot.launch.py'
)]), launch_arguments={'use_sim_time': 'true', 'world':world_path}.items()
)
# Include the Gazebo launch file, provided by the gazebo_ros package
gazebo = IncludeLaunchDescription(
PythonLaunchDescriptionSource([os.path.join(
get_package_share_directory('gazebo_ros'), 'launch', 'gazebo.launch.py')]),
)
# Run the spawner node from the gazebo_ros package. The entity name doesn't really matter if you only have a single robot.
spawn_entity = Node(package='gazebo_ros', executable='spawn_entity.py',
arguments=['-topic', 'robot_description',
'-entity', 'mbot',
'-x', spawn_x_val,
'-y', spawn_y_val,
'-z', spawn_z_val,
'-Y', spawn_yaw_val],
output='screen')
# Launch them all!
return LaunchDescription([
mbot,
gazebo,
spawn_entity,
])

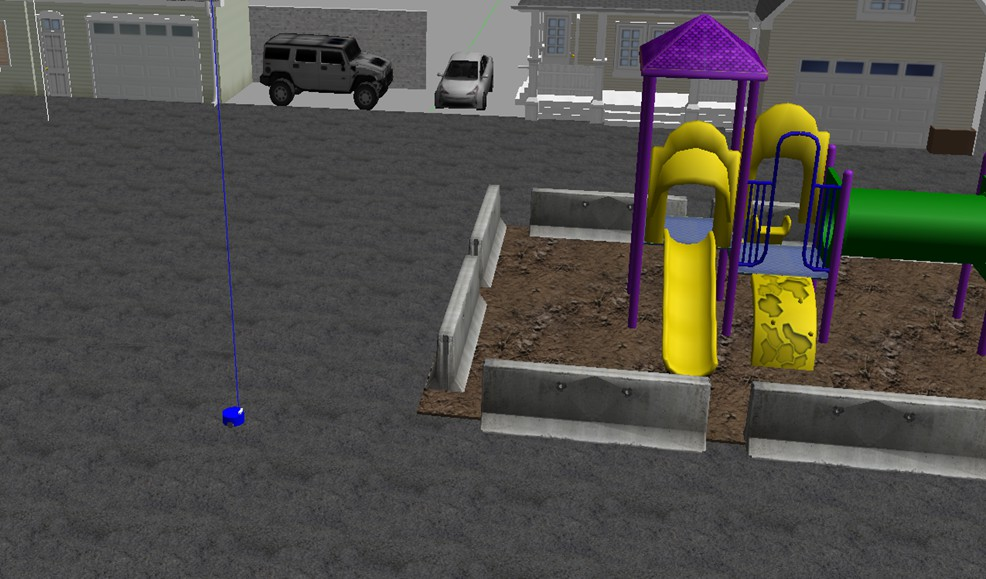

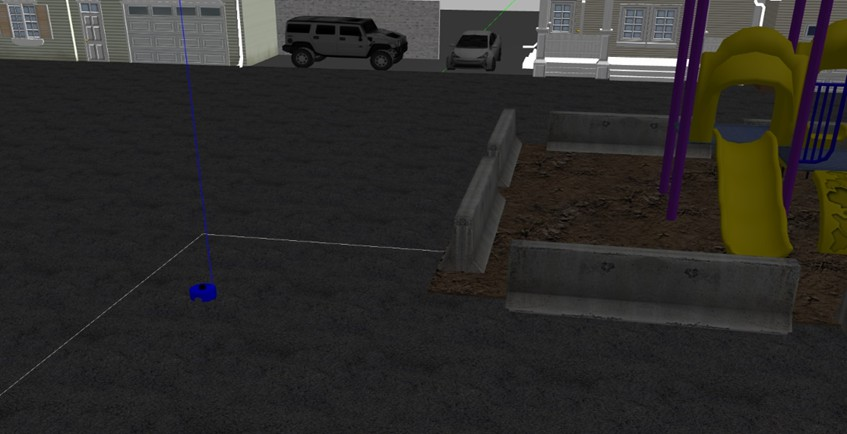

机器人运动仿真

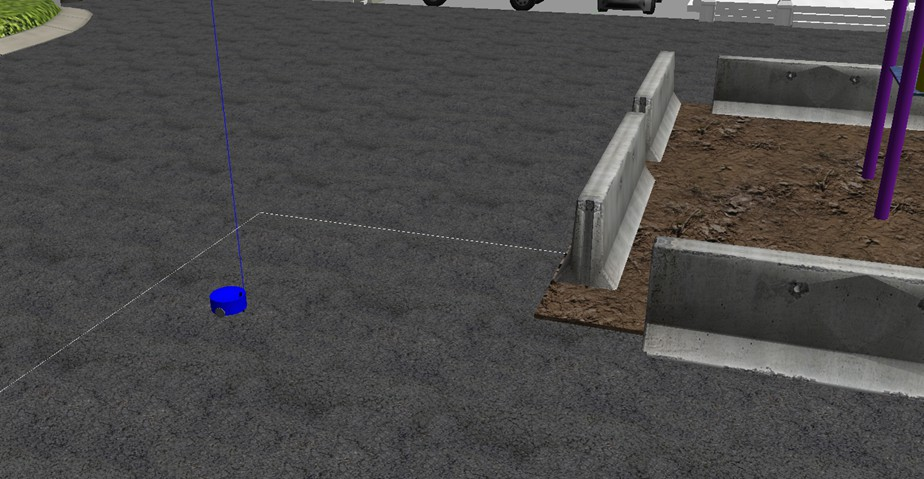

万事俱备，接下来就是见证奇迹的时刻。
我们需要运行两句命令，第一句启动仿真环境，第二句启动键盘控制节点。
$ ros2 launch learning_gazebo load_urdf_into_gazebo.launch.py
$ ros2 run teleop_twist_keyboard teleop_twist_keyboard
虚拟机中运行时需要关闭硬件加速：echo " export SVGA_VGPU10=0" >> ~/.bashrc
通过键盘上的“i、j、，、l”几个按键，就可以控制机器人前后左右运动啦。
Ignition：下一代Gazebo
随着技术的进步，Gazebo仿真平台也在不断迭代，新一代的Gazebo命名为Ignition，从渲染效果和仿真流畅度上都有较大的变化，我们不妨也来试一下。
$ sudo apt install ros-humble-ros-ign
$ ros2 launch ros_ign_gazebo_demos rgbd_camera_bridge.launch.py

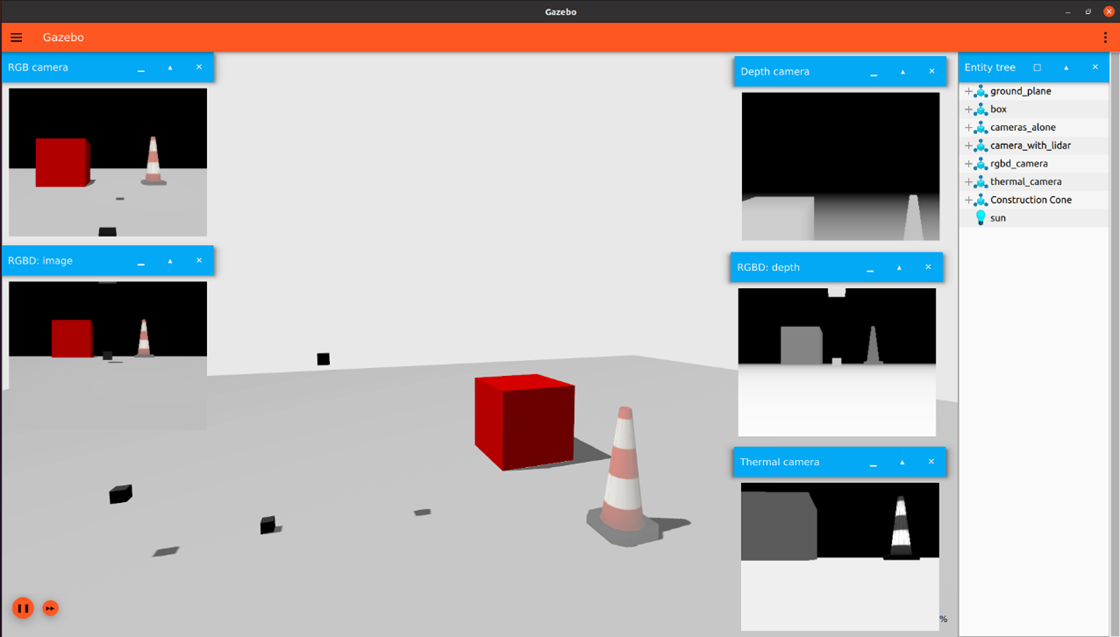

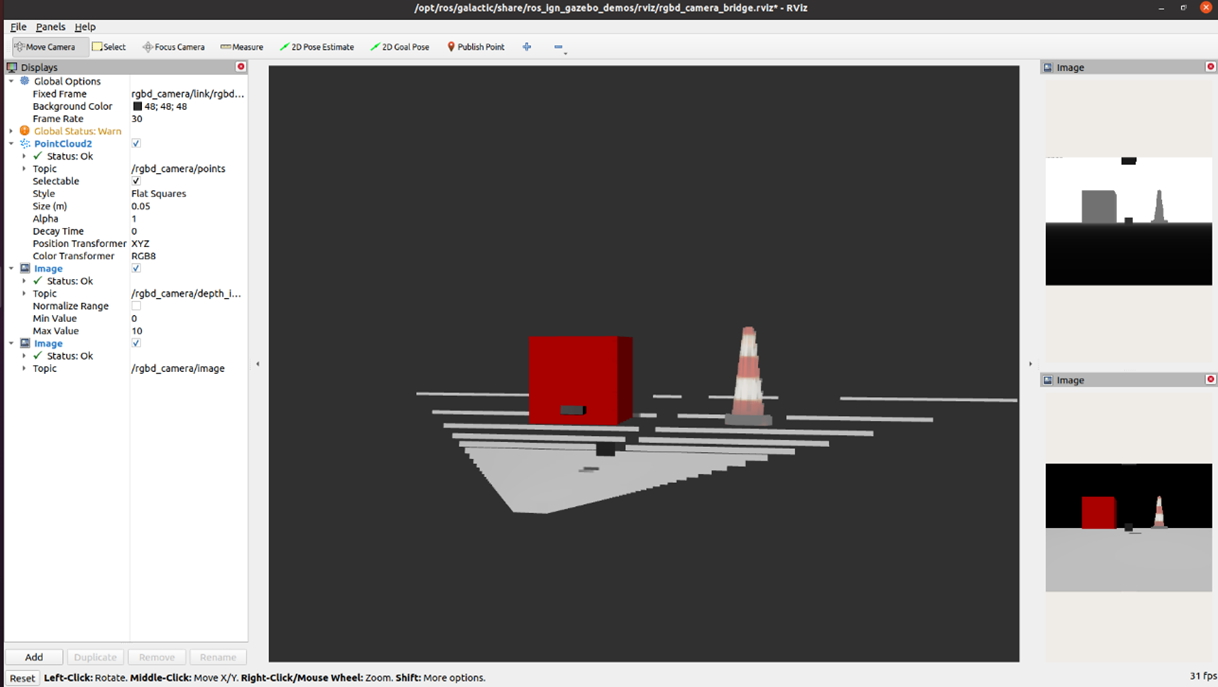

运行成功后，会打开Ignition的仿真界面和Rviz上位机，我们可以看到RGBD相机仿真后发布的图像数据。
更多新版本仿真器的信息，大家也可以参考官方网站:
第十九讲：Rviz：三维可视化显示平台

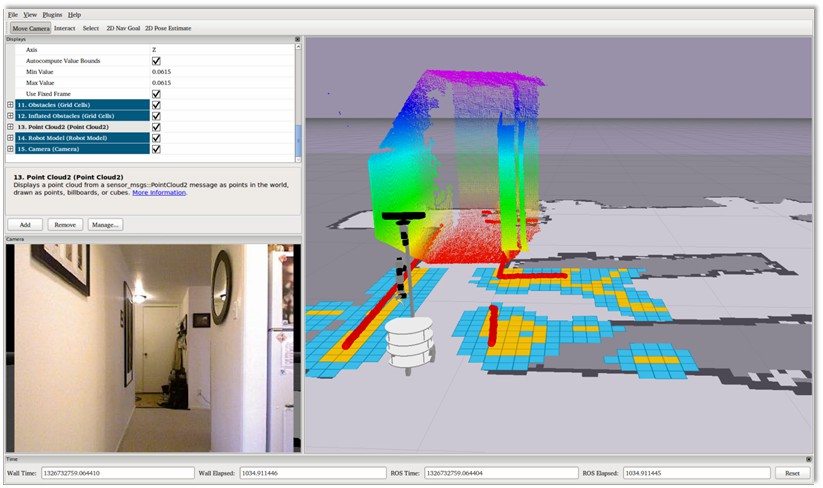

1. Rviz三维可视化平台
机器人开发过程中，各种各样的功能，如果我们只是从数据层面去做分析，很难快速理解数据的效果，比如给你一堆0到255的数字，问这幅图像描述的内容是什么？你肯定一脸懵。但如果我们把这些数字通过颜色渲染出来，岂不就一目了然么？

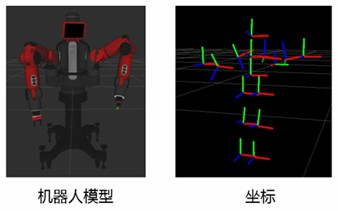

类似的场景还有很多，比如机器人模型，我们需要知道自己设计的模型长啥样，还有模型内部众多坐标系在运动过程中都在哪些位置。

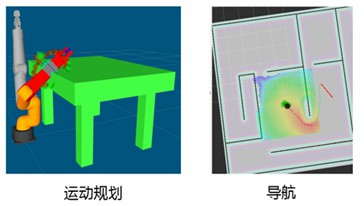

再比如机械臂运动规划和移动机器人自主导航，我们希望可以看到机器人周边的环境、规划的路径，当然还有传感器的信息，摄像头、三维相机、激光雷达等等，数据是用来做计算的，可视化的效果才是给人看的。
所以，数据可视化可以大大提高开发效率，Rviz就是这样一款机器人开发过程中的数据可视化软件，机器人模型、传感器信息、环境信息等等，全都可以在这里搞定。
Rviz介绍
一句话说明Rviz的功能，只要有数据，它就可以可视化，只有我们想不到的，没有Rviz做不到的。

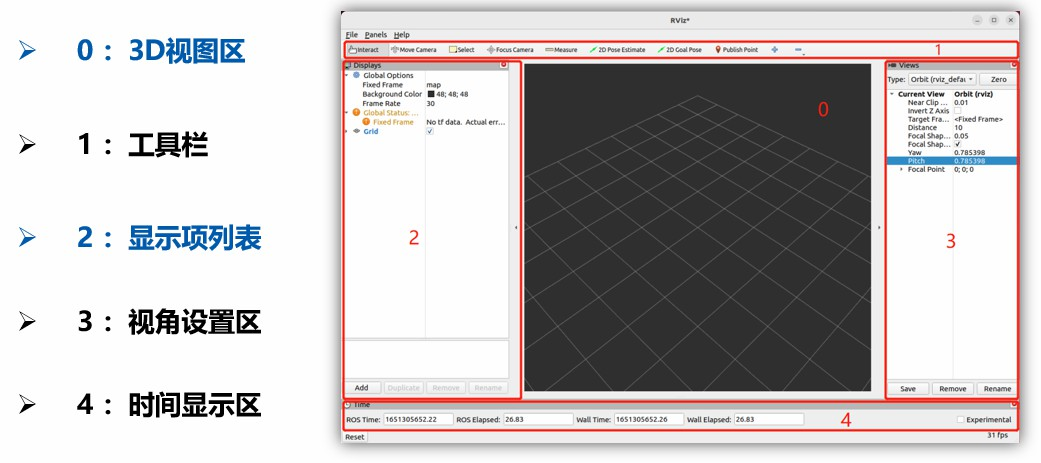

Rviz的核心框架是基于Qt可视化工具打造的一个开放式平台，官方出厂就自带了很多机器人常用的可视化显示插件，只要我们按照ROS中的消息发布对应的话题，就可以看到图形化的效果了。如果我们对显示的效果不满意，或者想添加某些新的显示项，也可以在Rviz这个平台中，开发更多可视化效果，方便打造我们自己的上位机。
运行方法
启动一个终端，使用如下命令即可启动：
$ ros2 run rviz2 rviz2
2. 彩色相机仿真与可视化
摄像头肯定是最为常用的一种传感器了，我们先来给机器人装上摄像头。
仿真插件配置
关于传感器的仿真，都需要使用Gazebo提供的插件，摄像头对应的插件叫做libgazebo_ros_camera.so，我们对照模型的代码给大家介绍这个插件的使用方法。
learning_gazebo/urdf/sensers/camera_gazebo.xacro
<gazebo reference="${prefix}_link">
<sensor type="camera" name="camera_node">
<update_rate>30.0</update_rate>
<camera name="head">
<horizontal_fov>1.3962634</horizontal_fov>
<image>
<width>1280</width>
<height>720</height>
<format>R8G8B8</format>
</image>
<clip>
<near>0.02</near>
<far>300</far>
</clip>
<noise>
<type>gaussian</type>
<mean>0.0</mean>
<stddev>0.007</stddev>
</noise>
</camera>
<plugin name="gazebo_camera" filename="libgazebo_ros_camera.so">
<ros>
<!-- <namespace>stereo</namespace> -->
<remapping>~/image_raw:=image_raw</remapping>
<remapping>~/camera_info:=camera_info</remapping>
</ros>
<camera_name>${prefix}</camera_name>
<frame_name>${prefix}_link</frame_name>
<hack_baseline>0.2</hack_baseline>
</plugin>
</sensor>
</gazebo>
主要配置项如下：
- <sensor>标签：描述传感器
type：传感器类型，camera
name：摄像头命名，自由设置
- <camera>标签：描述摄像头参数
分辨率，编码格式，图像范围，噪音参数等
- <plugin>标签：加载摄像头仿真插件
运行仿真环境
$ ros2 launch learning_gazebo load_mbot_camera_into_gazebo.launch.py

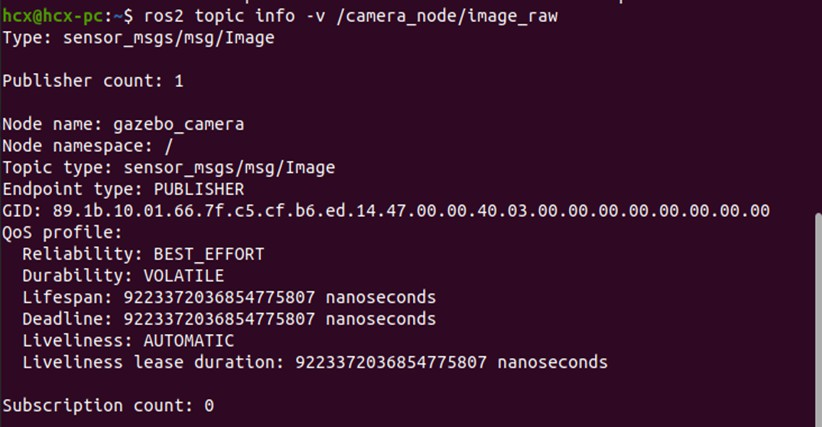

可以使用命令行看下仿真出来的图像话题：
图像数据可视化
我们使用Rviz可视化显示图像信息，先来启动Rviz：
$ ros2 run rviz2 rviz2

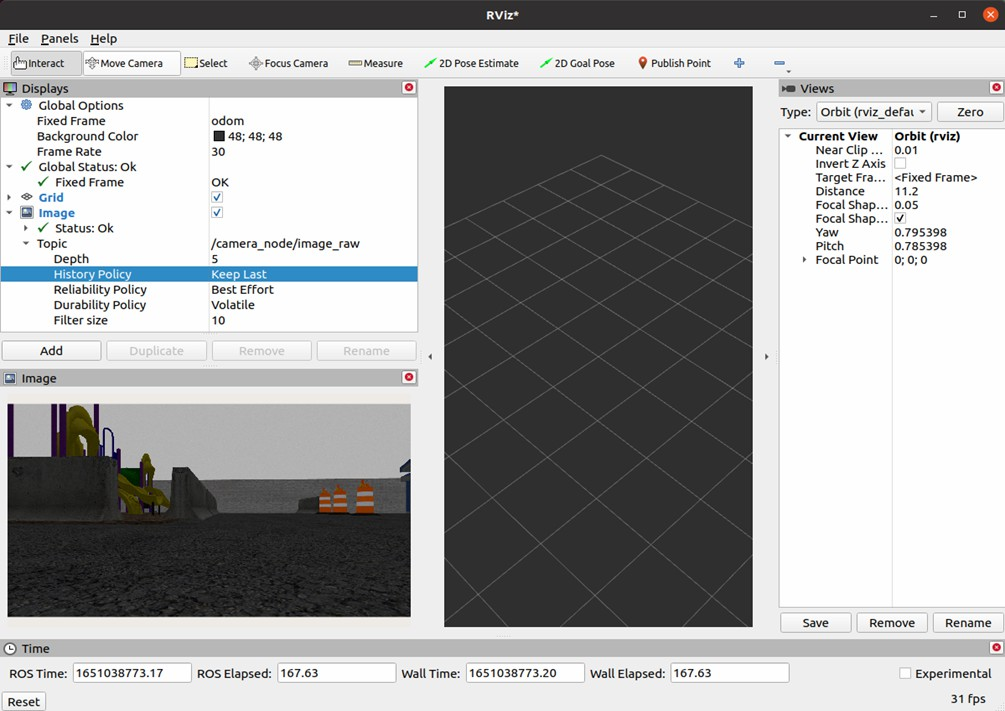

启动成功后，在左侧Displays窗口中点击“Add”，找到Image显示项，OK确认后就可以加入显示列表啦，然后配置好该显示项订阅的图像话题，就可以顺利看到机器人的摄像头图像啦。
3. 三维相机仿真与可视化
二维摄像头不过瘾，想不想试试三维相机，比如我们常用的Kinect体感传感器，或者Intel的Realsense，可以获取外部环境的点云数据。这种相机的价格比usb摄像头可贵不少，不过我们也可以通过仿真，一分钱不用，就可以玩起来。
仿真插件配置
三维相机使用的Gazebo插件也是libgazebo_ros_camera.so，配置方法如下：
learning_gazebo/urdf/sensers/kinect_gazebo.xacro
<gazebo reference="${prefix}_link">
<sensor type="depth" name="${prefix}">
<always_on>true</always_on>
<update_rate>15.0</update_rate>
<pose>0 0 0 0 0 0</pose>
<camera name="kinect">
<horizontal_fov>${60.0*M_PI/180.0}</horizontal_fov>
<image>
<format>R8G8B8</format>
<width>640</width>
<height>480</height>
</image>
<clip>
<near>0.05</near>
<far>8.0</far>
</clip>
</camera>
<plugin name="${prefix}_controller" filename="libgazebo_ros_camera.so">
<ros>
<!-- <namespace>${prefix}</namespace> -->
<remapping>${prefix}/image_raw:=rgb/image_raw</remapping>
<remapping>${prefix}/image_depth:=depth/image_raw</remapping>
<remapping>${prefix}/camera_info:=rgb/camera_info</remapping>
<remapping>${prefix}/camera_info_depth:=depth/camera_info</remapping>
<remapping>${prefix}/points:=depth/points</remapping>
</ros>
<camera_name>${prefix}</camera_name>
<frame_name>${prefix}_frame_optical</frame_name>
<hack_baseline>0.07</hack_baseline>
<min_depth>0.001</min_depth>
<max_depth>300.0</max_depth>
</plugin>
</sensor>
</gazebo>
运行仿真环境
使用如下命令启动仿真环境：
$ ros2 launch learning_gazebo load_mbot_rgbd_into_gazebo.launch.py
点云数据可视化
运行Rviz：
$ ros2 run rviz2 rviz2

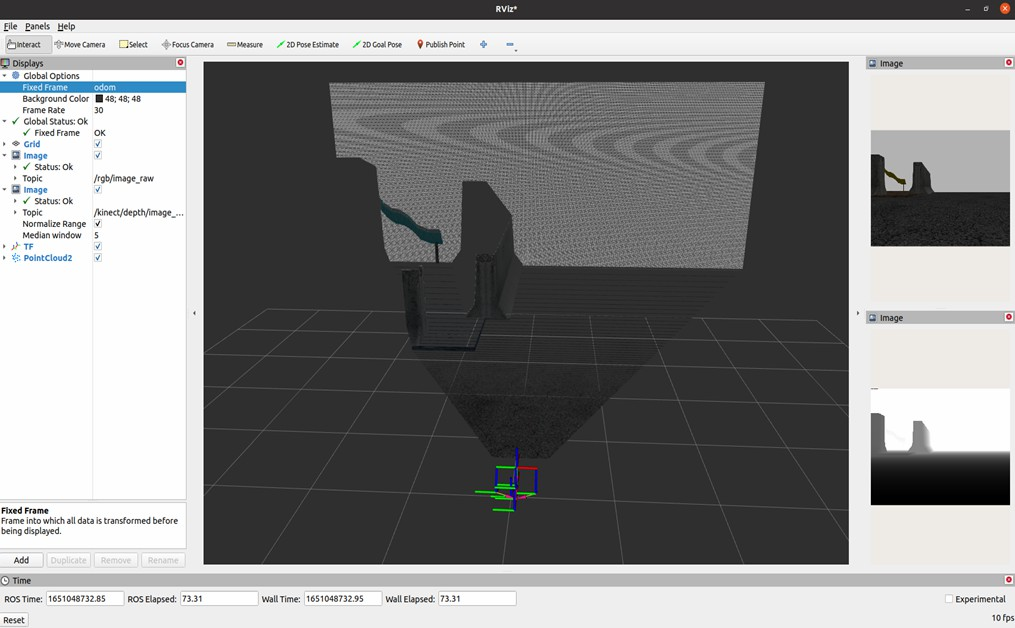

同样的流程，点击Add，添加PointCloud2，设置订阅的点云话题，还要配置Rviz的参考系是odom，就可以看到点云数据啦，每一个点都是由xyz位置和rgb颜色组成。
4. 激光雷达仿真与可视化
除了摄像头和三维相机，激光雷达也是很多移动机器人常备的传感器，包括自动驾驶汽车，我们也来试一试。
仿真插件配置
雷达使用的Gazebo插件是libgazebo_ros_ray_sensor.so，配置方法如下：
learning_gazebo/urdf/sensers/lidar_gazebo.xacro
<gazebo reference="${prefix}_link">
<sensor type="ray" name="rplidar">
<update_rate>20</update_rate>
<ray>
<scan>
<horizontal>
<samples>360</samples>
<resolution>1</resolution>
<min_angle>-3</min_angle>
<max_angle>3</max_angle>
</horizontal>
</scan>
<range>
<min>0.10</min>
<max>30.0</max>
<resolution>0.01</resolution>
</range>
<noise>
<type>gaussian</type>
<mean>0.0</mean>
<stddev>0.01</stddev>
</noise>
</ray>
<plugin name="gazebo_rplidar" filename="libgazebo_ros_ray_sensor.so">
<ros>
<namespace>/</namespace>
<remapping>~/out:=scan</remapping>
</ros>
<output_type>sensor_msgs/LaserScan</output_type>
</plugin>
</sensor>
</gazebo>
运行仿真环境
使用如下命令启动仿真环境：
$ ros2 launch learning_gazebo load_mbot_laser_into_gazebo.launch.py

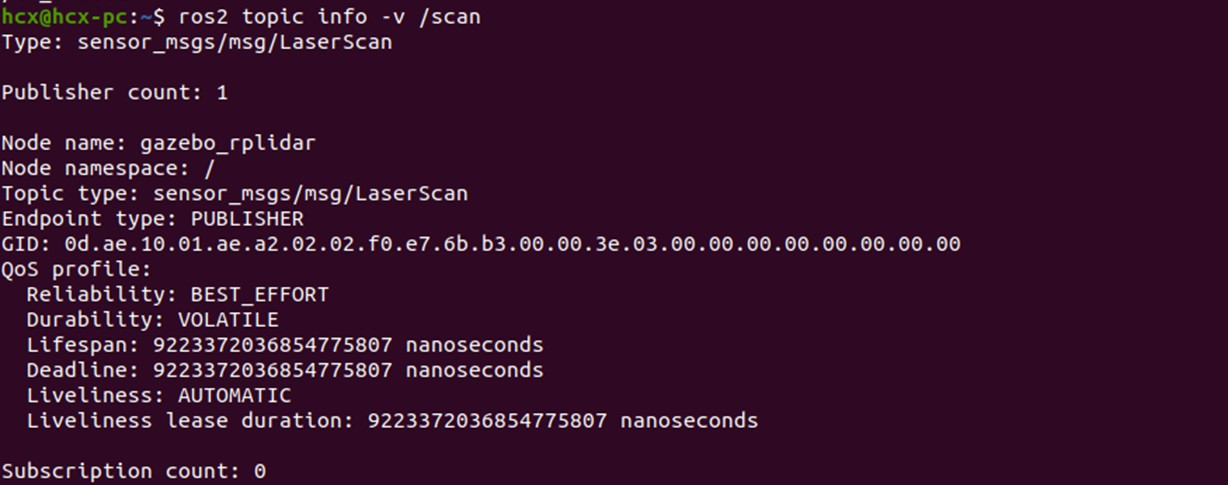

在话题列表中也可以看到激光雷达啦。
点云数据可视化
启动Rviz：
$ ros2 run rviz2 rviz2

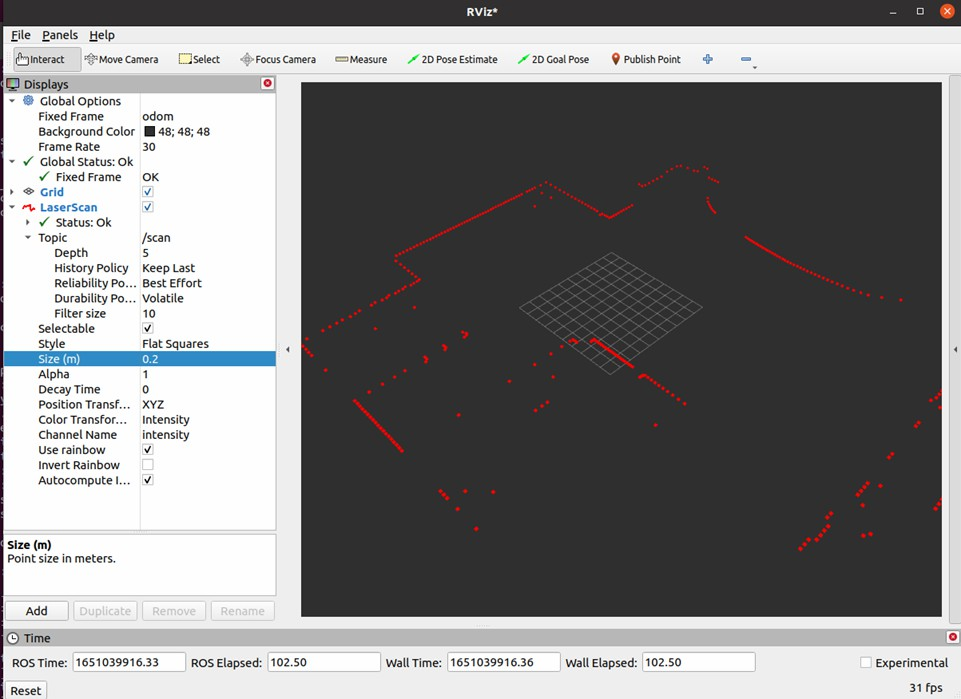

点击Add，选择Laserscan，然后配置订阅的话题名，rviz的固定坐标系依然是odom，此时就可以看到激光点啦。

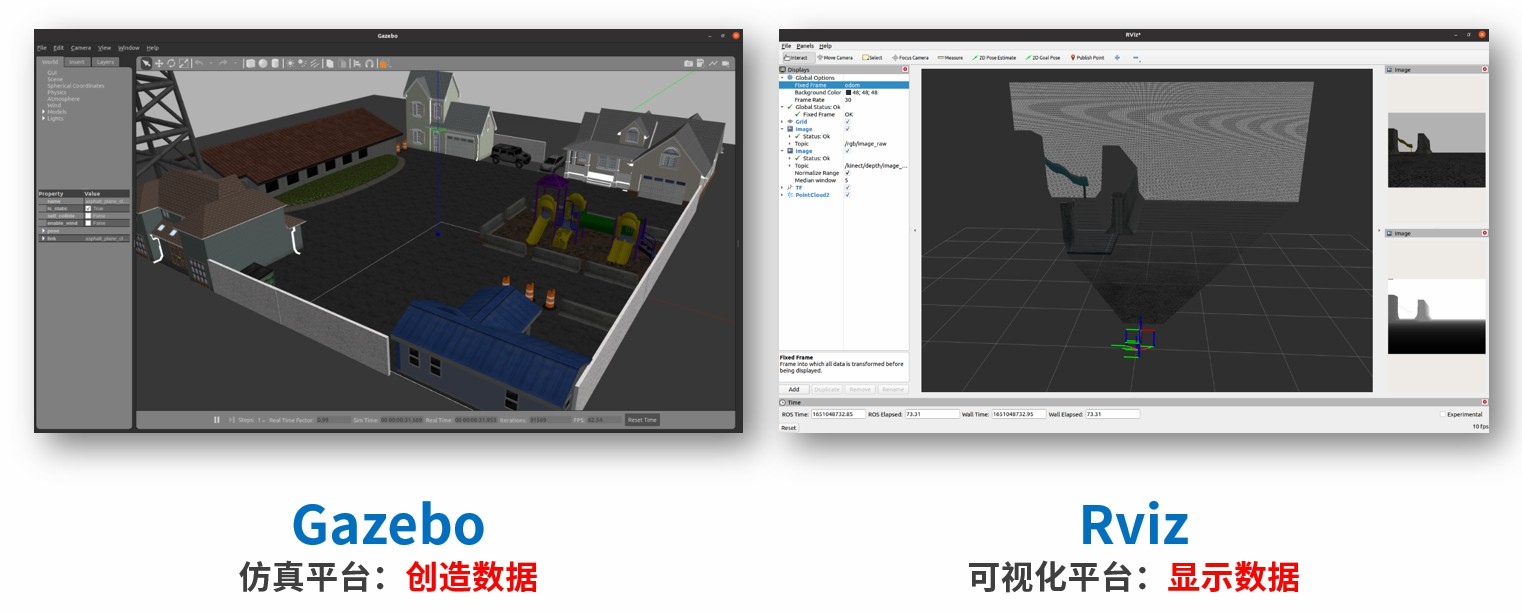

5. Rviz vs Gazebo
好啦，通过这几个案例，相信大家对Rviz可视化平台的使用流程已经非常熟悉了，也了解了常用传感器的仿真方法。
讲到这里，Gazebo和Rviz这两个软件的具体功能，大家是不是会有一些混淆。
我们再来强调下：
- Gazebo是仿真平台，核心功能是创造数据，我们没有机器人或者传感器，它可以帮我们做一个虚拟的；
- Rviz是可视化平台，核心功能是显示数据，如果没有数据，它也巧妇难为无米之炊。
所以在很多时候，我们使用Gazebo做机器人仿真的时候，也会启动Rviz来显示仿真环境的信息，如果自己手上有真实机器人的话，Gazebo就用不到了，不过还是会用Rviz显示真实机器人传感器的信息。

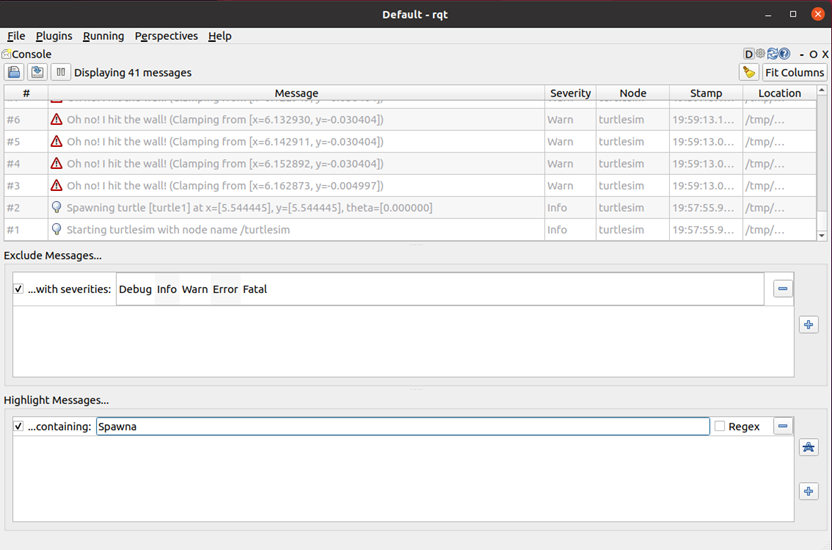

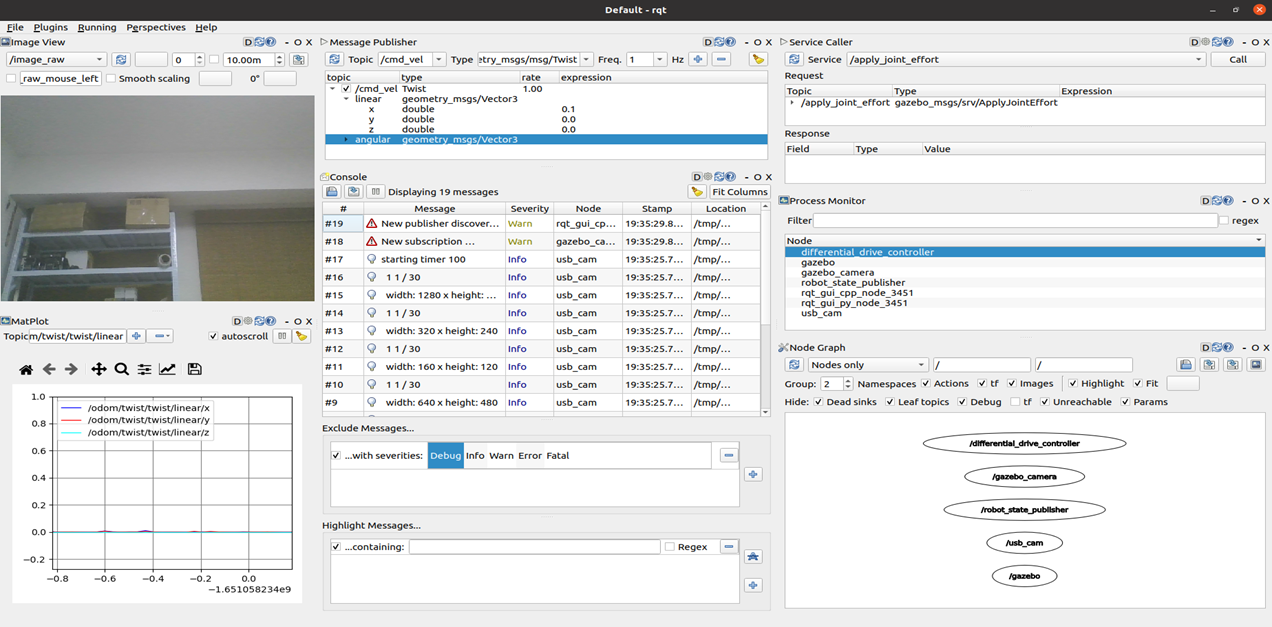

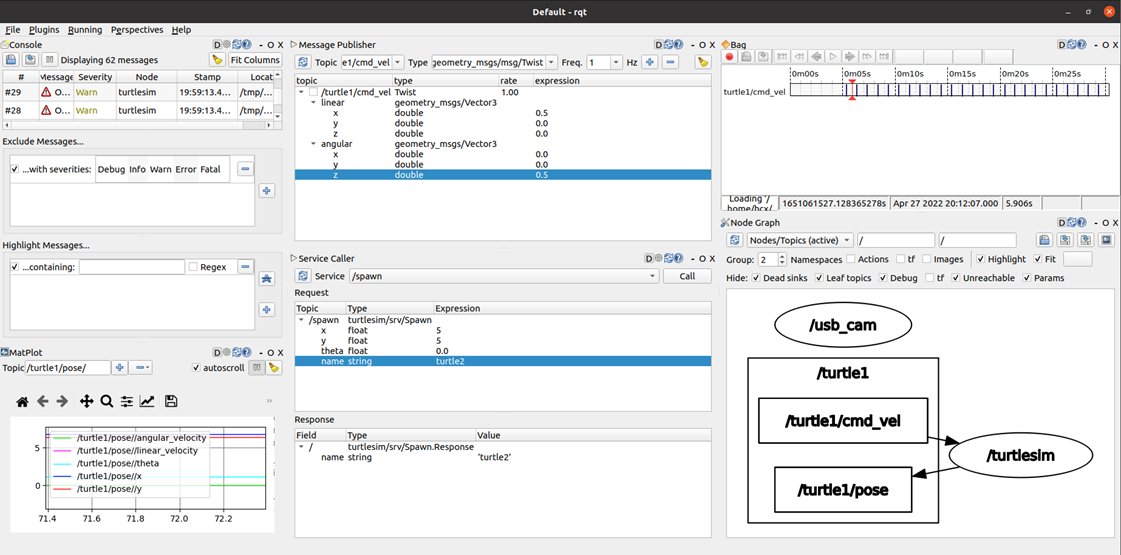

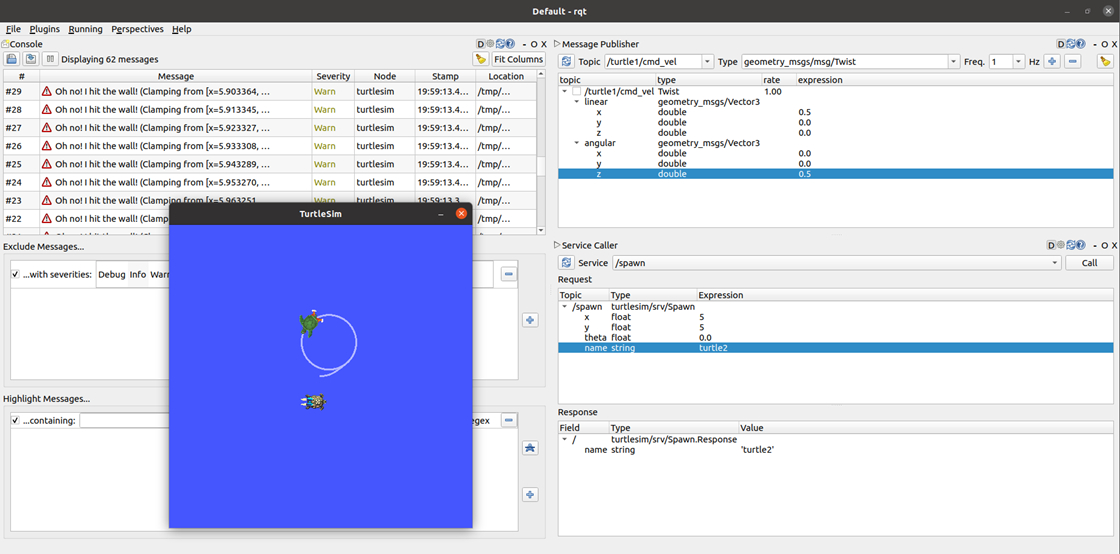

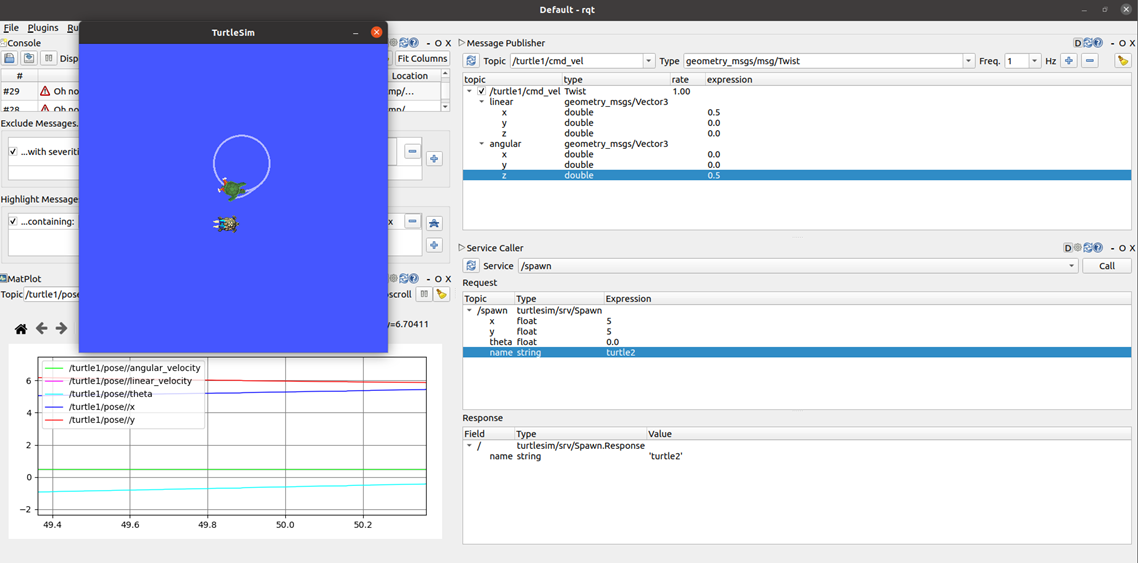

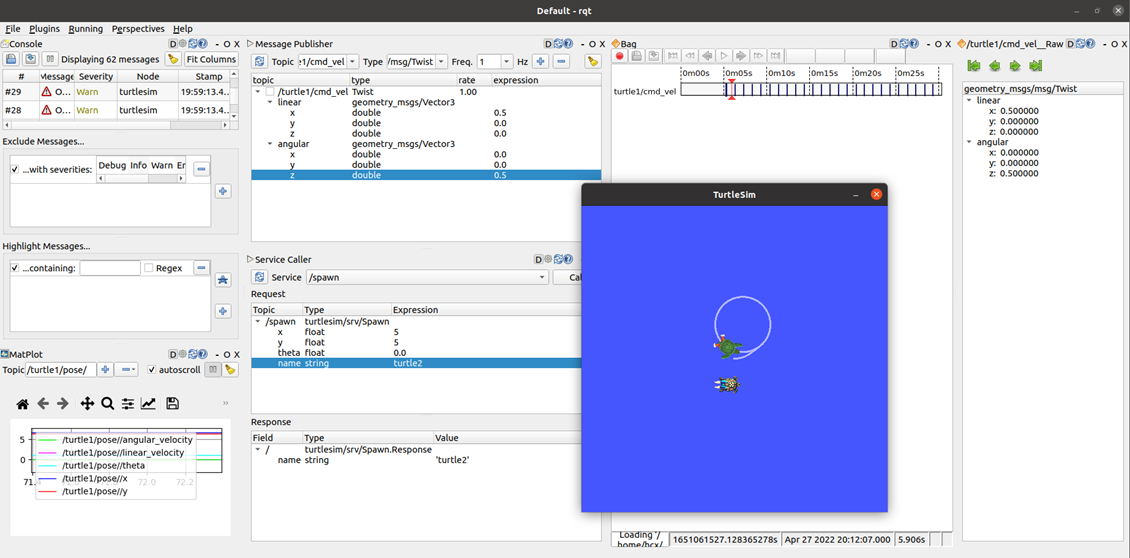

第二十讲：RQT：模块化可视化工具
ROS中的Rviz功能已经很强大了，不过有些场景下，我们可能更需要一些简单的模块化的可视化工具，比如只显示一个摄像头的图像，使用Rviz的话，难免会觉得操作有点麻烦。
此时，我们就会用到ROS提供的另外一种模块化可视化工具——rqt。
rqt介绍
正如RQT的命名，它和Rviz一样，也是基于QT可视化工具开发而来，在使用前，我们需要通过这样一句指令进行安装，然后就可以通过rqt这个命令启动使用了。
$ sudo apt install ros-humble-rqt
$ rqt
类似这个界面一样，里边可以加载很多小模块，每个模块都可以实现一个具体的小功能，一些常用的功能如下：
日志显示
图像显示
发布话题数据/调用服务请求
绘制数据曲线
数据包管理
节点可视化
1021
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
