MicrobiomeStatPlot | 气泡图教程Bubble plot tutorial

气泡图简介

气泡图（Bubble plot）用于呈现三维数据的关系。这种图通常使用气泡的位置、大小和颜色来表示变量之间的关系，使得观察者能够直观的理解复杂数据集。其基本组成由X, Y坐标的位置，气泡的大小和气泡的颜色构成。气泡图的基础是二维平面上的坐标系，其中每个气泡由其在X轴和Y轴上的位置决定。这些坐标可以表示两个变量或维度，例如时间、空间或不同的类别。每个气泡的大小代表了第三个维度的数值，通常气泡越大表示的数值越大。这个大小维度可以表示各种新信息，比如数据点的频率、重要性等。颜色是气泡图中的第三个可用于信息的维度。通过对气泡着色，可以进一步传达关于数据的分类、群组或其他属性的信息。颜色也可以用于强调特定的趋势或模式。

标签：#微生物组数据分析  #MicrobiomeStatPlot  #气泡图  #R语言可视化 #Bubble plot

作者：First draft(初稿)：Defeng Bai(白德凤)；Proofreading(校对)：Ma Chuang(马闯) and Jiani Xun(荀佳妮)；Text tutorial(文字教程)：Defeng Bai(白德凤)

源代码及测试数据链接：

https://github.com/YongxinLiu/MicrobiomeStatPlot/项目中目录 3.Visualization_and_interpretation/BubblePlot

或公众号后台回复“MicrobiomeStatPlot”领取

气泡图应用案例

这是Jakob Stokholm课题组2023年发表于Nature Medicine上的文章，第一作者为Cristina Leal Rodríguez，题目为：The infant gut virome is associated with preschool asthma risk independently of bacteria. https://doi.org/10.1038/s41591-023-02685-x.

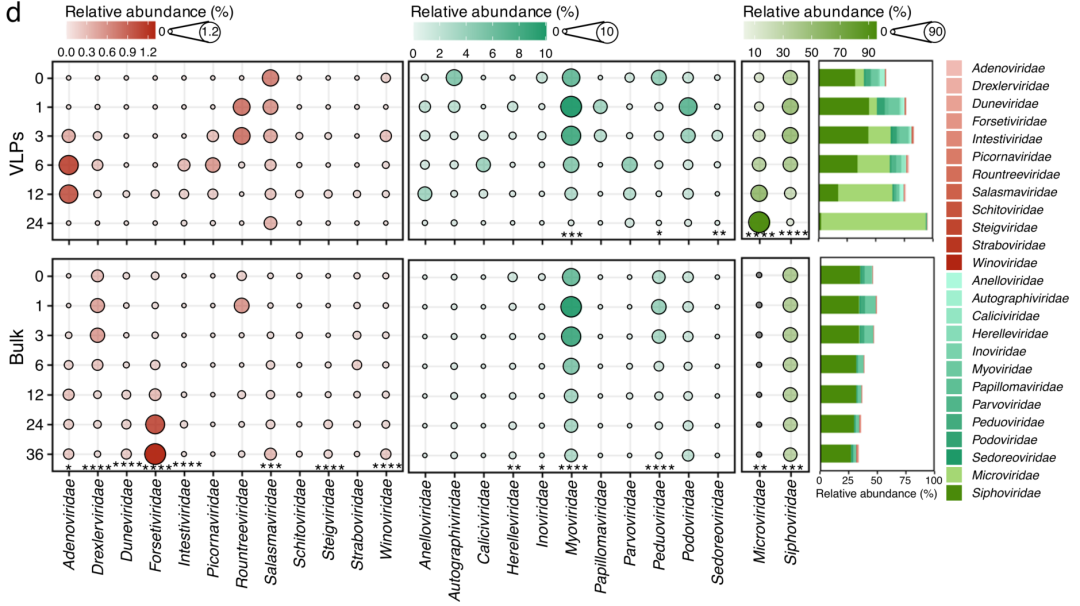

图 2d |  生命前两年或三年病毒家族相对丰度的动态。

仅绘制了VLP富集型基因组中流行率>1%的病毒家族。为了更好地显示每个病毒家族的变化，根据每个时间点VLP富集物的平均相对丰度，将病毒家族分为三组（即最大平均相对丰度≤1%（左，n=12，红色），最大平均相对丰富度>1%和<40%（中，n=11，浅绿色），最大相对丰度≥40%（右，n=2，深绿色））。条形图显示了所有25个病毒家族的相对丰度比例，如右侧图例所示。P值是通过以“研究”为随机因素的线性混合模型获得的。P<0.0001，P<0.001，**P<0.01，*P<0.05。

结果

在流行率>1%的42个病毒家族中，有25个家族占1608个富含VLP的宏基因组中病毒丰度的99%以上。其中，有五个家族发生了重大变化，只有微小病毒科的数量随着婴儿年龄的增长而增加（图2d）。当在大量宏基因组中检查这25个病毒家族时，检测到21个家族，占5990个大量宏基因组病毒丰度的99%以上。其中，14个家族在婴儿年龄增长时的丰度存在统计学显著差异（P<0.05），其中一半的家族数量增加，如腺病毒科、盾形病毒科和毛喉病毒科；另一半减少，如细胞病毒科、Myoviridae、Microviridae和Pedooviride。此外，前12个月，福氏病毒科的平均相对丰度较低，<0.3%，但在第24个月和第36个月分别稳步增加到0.97%和1.24%。值得注意的是，我们还发现，一些科的相对丰度在第1个月或第3个月达到峰值（即肌病毒科、Pedooviride、Rountreeviridae、Siphoviridae），然后逐渐减少，这表明某些病毒分类群在生命早期并没有发生一致的变化（图2d）。

气泡图R语言实战

源代码及测试数据链接：

https://github.com/YongxinLiu/MicrobiomeStatPlot/

或公众号后台回复“MicrobiomeStatPlot”领取

软件包安装

# 基于CRAN安装R包，检测没有则安装
p_list = c("ggplot2", "dplyr", "readxl", "gapminder", "viridis", "scales",
           "RColorBrewer", "magrittr", "stringr")
for(p in p_list){if (!requireNamespace(p)){install.packages(p)}
    library(p, character.only = TRUE, quietly = TRUE, warn.conflicts = FALSE)}


# 加载R包 Load the package
suppressWarnings(suppressMessages(library(ggplot2)))
suppressWarnings(suppressMessages(library(dplyr)))
suppressWarnings(suppressMessages(library(readxl)))
suppressWarnings(suppressMessages(library(gapminder)))
suppressWarnings(suppressMessages(library(viridis)))
suppressWarnings(suppressMessages(library(scales)))
suppressWarnings(suppressMessages(library(RColorBrewer)))
suppressWarnings(suppressMessages(library(magrittr)))
suppressWarnings(suppressMessages(library(stringr)))

实战1

横纵坐标为分类变量。示例数据来自于：nature期刊Single-nucleus profiling of human dilated and hypertrophic cardiomyopathy.https://doi.org/10.1038/s41586-022-04817-8.

# 读取数据
# Read data
sing.df <- read_xlsx("data/41586_2022_4817_MOESM18_ESM.xlsx")


# 调整因子顺序
# Change factor order
sing.df$Gene <- factor(sing.df$Gene, levels = rev(unique(sing.df$Gene)))
sing.df$CellType <- factor(sing.df$CellType, levels = unique(sing.df$CellType))


# 绘制优化图形
# Plot
p1 <- ggplot(sing.df, aes(x = CellType, y = Gene, fill = Avg_Expr, size = Pct_Expr0)) +
  geom_point(shape = 21, color = "darkgray", stroke = 0.5) +
  theme_minimal(base_size = 14) +
  scale_y_discrete(breaks = levels(sing.df$Gene),
                   limits = c(levels(sing.df$Gene)[1:16], NA,
                              levels(sing.df$Gene)[17:22], NA,
                              levels(sing.df$Gene)[23:27])) +
  scale_size(range = c(1, 6), breaks = seq(0.2, 1, 0.2),
             labels = scales::percent_format(accuracy = 1)) +
  scale_fill_gradientn(colors = c("white", "#4CAF50", "#2E7D32"),
                       na.value = "lightgray") +
  theme(axis.text.x = element_text(angle = 60, vjust = 1, hjust = 1, face = "bold"),
        axis.text.y = element_text(face &
