基于FPGA的BCD计数译码显示电路设计VHDL代码Quartus仿真

名称：基于FPGA的BCD计数译码显示电路设计VHDL代码Quartus仿真(文末获取）

软件：Quartus

语言：VHDL

代码功能：

利用VHDL语言,实现0~9901任意进制8421BCD计数译码显示电路,并将计数器输出的8421BCD进行共阳数码管显示,要求

1、计数器具有同步置数功能、异步清零功能,用VHDL实现计数逻辑,并阐述设计原理,给出关键 block diagram设计框图。

2、8421BCD码7段译码部分可以参见74LS48功能,用ⅥHDL实现译码逻辑,并阐述设计原理,给出关键 blockdiagram设计框图。

3、译码输出后驱动的数码管为共阳极数码管,阐述电路原理,给出相应编码方式。

4、报告要求:

(1)按要求的格式书写,所有内容一律打印、封面要求统一

(2)报告内容包括设计过程、软件仿真的结果及分析

(3)报告中要有整体电路原理图、各模块原理图;

(4)软件仿真包括各个模块的仿真和整体电路的仿真

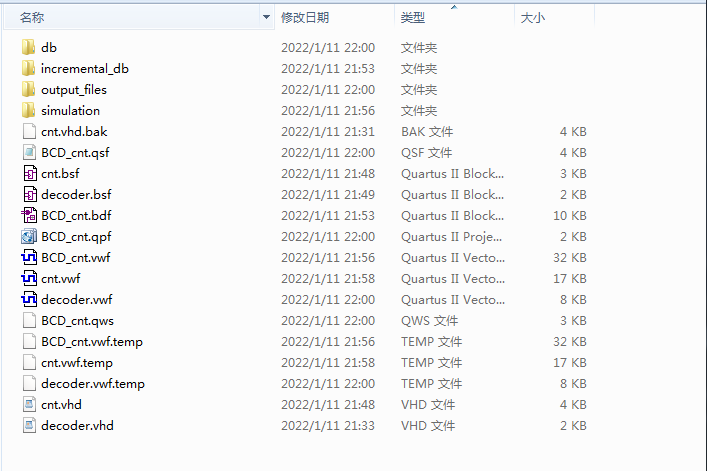

1. 工程文件

a

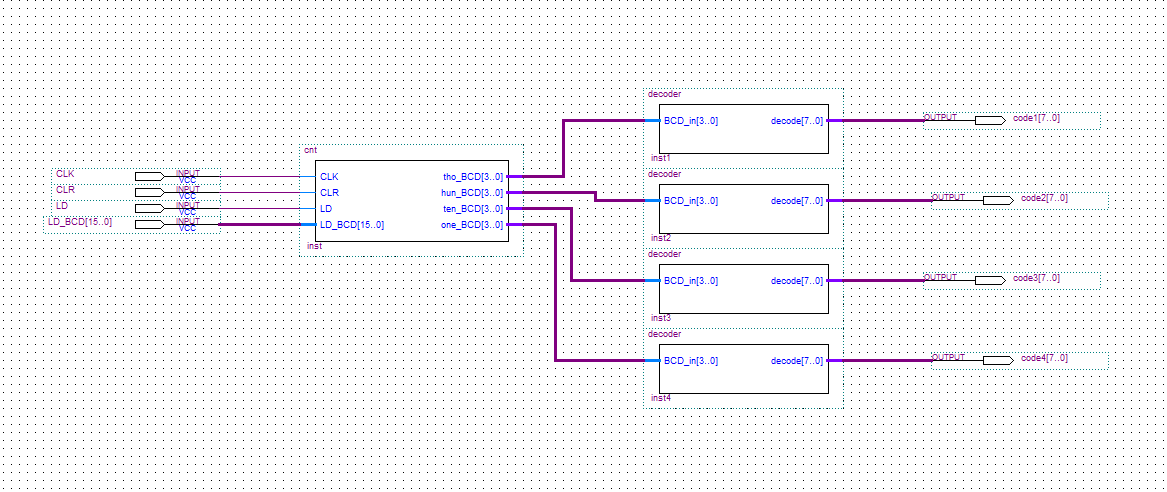

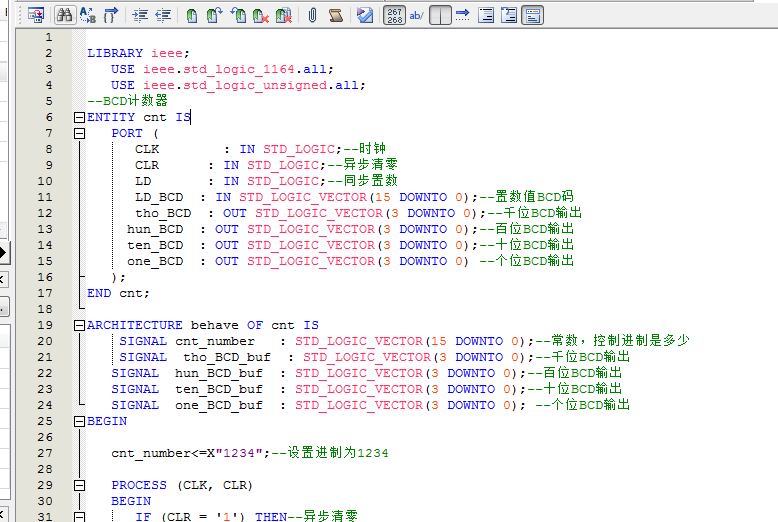

2. 程序文件

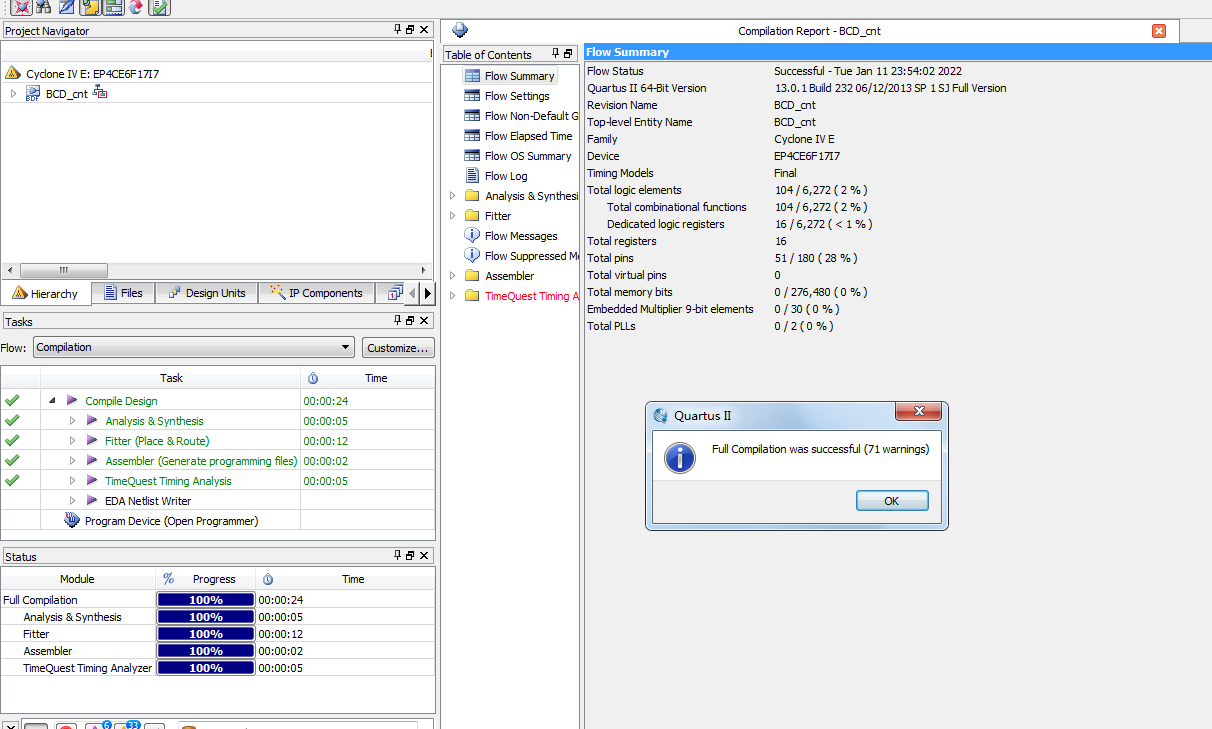

3. 程序编译

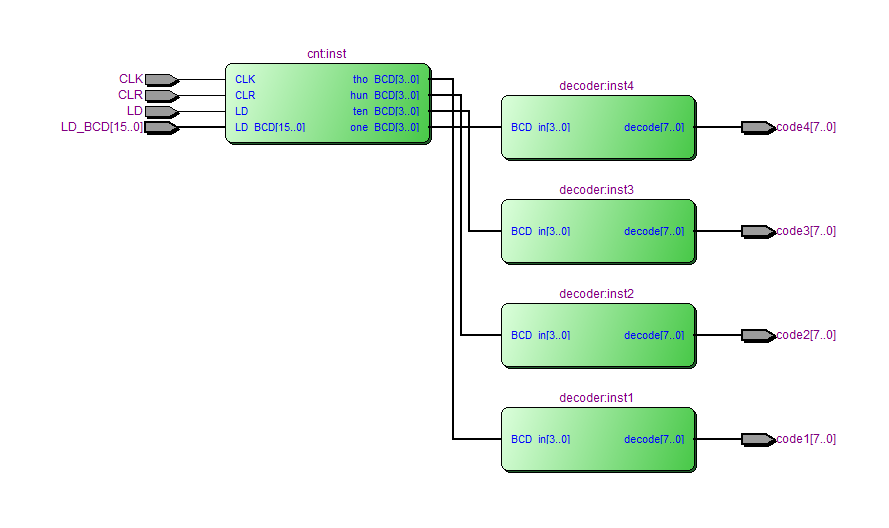

4. RTL图

5. 仿真图

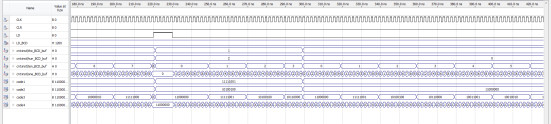

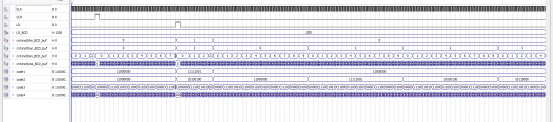

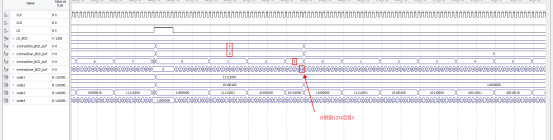

整体仿真图

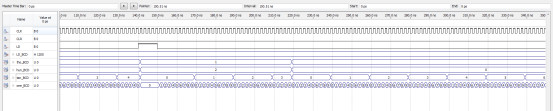

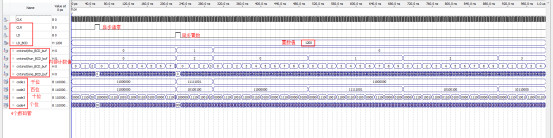

BCD计数器模块仿真图

数码管译码模块仿真图

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
--BCD计数器
ENTITY cnt IS
   PORT (
      CLK        : IN STD_LOGIC;--时钟
      CLR      : IN STD_LOGIC;--异步清零
      LD       : IN STD_LOGIC;--同步置数
      LD_BCD  : IN STD_LOGIC_VECTOR(15 DOWNTO 0);--置数值BCD码
      tho_BCD  : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);--千位BCD输出
  hun_BCD  : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);--百位BCD输出
  ten_BCD  : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);--十位BCD输出
  one_BCD  : OUT STD_LOGIC_VECTOR(3 DOWNTO 0) --个位BCD输出
   );
END cnt;
ARCHITECTURE behave OF cnt IS
    SIGNAL cnt_number   : STD_LOGIC_VECTOR(15 DOWNTO 0);--常数，控制进制是多少
    SIGNAL  tho_BCD_buf  : STD_LOGIC_VECTOR(3 DOWNTO 0);--千位BCD输出
SIGNAL  hun_BCD_buf  : STD_LOGIC_VECTOR(3 DOWNTO 0);--百位BCD输出
SIGNAL  ten_BCD_buf  : STD_LOGIC_VECTOR(3 DOWNTO 0);--十位BCD输出
SIGNAL  one_BCD_buf  : STD_LOGIC_VECTOR(3 DOWNTO 0); --个位BCD输出
BEGIN
cnt_number<=X"1234";--设置进制为1234
   PROCESS (CLK, CLR)
   BEGIN
      IF (CLR = '1') THEN--异步清零
            tho_BCD_buf <= "0000";
            hun_BCD_buf <= "0000";
            ten_BCD_buf <= "0000";
            one_BCD_buf <= "0000";
      ELSIF (CLK'EVENT AND CLK = '1') THEN
         IF (LD = '1') THEN--同步置数
            tho_BCD_buf <= LD_BCD(15 downto 12);
            hun_BCD_buf <= LD_BCD(11 downto 8);
            ten_BCD_buf <= LD_BCD(7 downto 4);
            one_BCD_buf <= LD_BCD(3 downto 0);
         ELSIF ((tho_BCD_buf & hun_BCD_buf & ten_BCD_buf & one_BCD_buf) >= cnt_number) THEN--判断是否计数到最大值
            tho_BCD_buf <= "0000";
            hun_BCD_buf <= "0000";
            ten_BCD_buf <= "0000";
            one_BCD_buf <= "0000";
         ELSIF (tho_BCD_buf = "1001" AND hun_BCD_buf = "1001" AND ten_BCD_buf = "0000" AND one_BCD_buf = "0001") THEN--计数到9901
            tho_BCD_buf <= "0000";
            hun_BCD_buf <= "0000";
            ten_BCD_buf <= "0000";
            one_BCD_buf <= "0000";
         ELSIF (hun_BCD_buf = "1001" AND ten_BCD_buf = "1001" AND one_BCD_buf = "1001") THEN--计数到999
            tho_BCD_buf <= tho_BCD_buf + "0001";--千位加1
            hun_BCD_buf <= "0000";
            ten_BCD_buf <= "0000";
            one_BCD_buf <= "0000";
         ELSIF (ten_BCD_buf = "1001" AND one_BCD_buf = "1001") THEN--计数到99
            tho_BCD_buf <= tho_BCD_buf;
            hun_BCD_buf <= hun_BCD_buf + "0001";--百位加1
            ten_BCD_buf <= "0000";
            one_BCD_buf <= "0000";
         ELSIF (one_BCD_buf = "1001") THEN--计数到9
            tho_BCD_buf <= tho_BCD_buf;
            hun_BCD_buf <= hun_BCD_buf;
            ten_BCD_buf <= ten_BCD_buf + "0001";--十位加1
            one_BCD_buf <= "0000";
         ELSE
            tho_BCD_buf <= tho_BCD_buf;
            hun_BCD_buf <= hun_BCD_buf;
            ten_BCD_buf <= ten_BCD_buf;
            one_BCD_buf <= one_BCD_buf + "0001";--个位加1
         END IF;
      END IF;
   END PROCESS;

      tho_BCD<=tho_BCD_buf;--千位BCD输出
  hun_BCD<=hun_BCD_buf;--百位BCD输出
  ten_BCD<=ten_BCD_buf;--十位BCD输出
  one_BCD<=one_BCD_buf;--个位BCD输出

END behave;
