Verilog常用的数据选择语句vect[a +: b]或vect [a -: b]

Verilog语法中有一个常用的选择语句，其语法形式为：

vect[a +: b]或vect [a -: b]；

vect为变量名字，a为起始位置，加号或者减号代表着升序或者降序，b是进行升序或者降序的宽度。

vect[a +: b]等同于vect[a : a+b-1]，vect的区间从a开始，往比a大的方向数b个数；vect [a -: b]等同于vect[a : a-b+1]，vect的区间从a开始，往比a小的方向数b个数。a可以是一个常数也可以是一个可变的数，但b必须是一个常数。

例1：vect[7 +: 3]；

其中，起始位置为7，+代表着升序，宽度为3。即从7开始往比7大的方向数3个数。其等价形式为：vect[7 +: 3]==vect[7 : 9]。

值得注意的是vect[7 : 9]和vect[9: 7]是一样的，不会因为截位时是m:n和n:m有所变化。
举个例子，wire vect = 9’b100000111，vect[7 : 9]=vect[9: 7]=3’b100。

例2：vect[9 -: 4]；

其中，起始位置为9，-代表着降序，宽度为4。即从9开始往比9小的方向数4个数。其等价形式为：vect[9 -: 4]==vect[9 : 6]。

在实际使用的过程中，这个语法最常用的形式是将a作为一个可变的数来使用。例如需要设计如下代码：

当cnt=0时，将din[7:0]赋值给data[15:8]；当cnt==1时将din[7:0]赋值给data[7:0]。

在设计的时候便可以写成：data[15-8cnt -: 8] <= din[7:0]（这里需要把15-8cnt看成一个整体a，它是一个随着cnt变化而变化的数）。这样就可以精简我们的代码了。

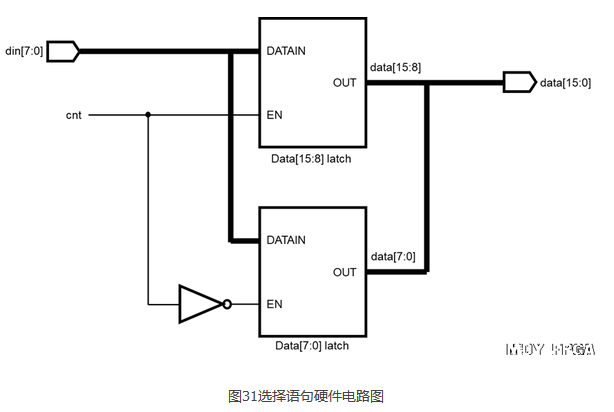

选择语句的硬件电路结构如下图31所示，本质上是个选择器。当cnt=0时，选中data[15:8]的锁存器，将din[7:0]赋值给data[15:8]，而data[7:0]的锁存器保持输出不变；当cnt==1时，选中data[7:0]的锁存器，将din[7:0]赋值给data[7:0]，而data[15:8]的锁存器保持输出不变。

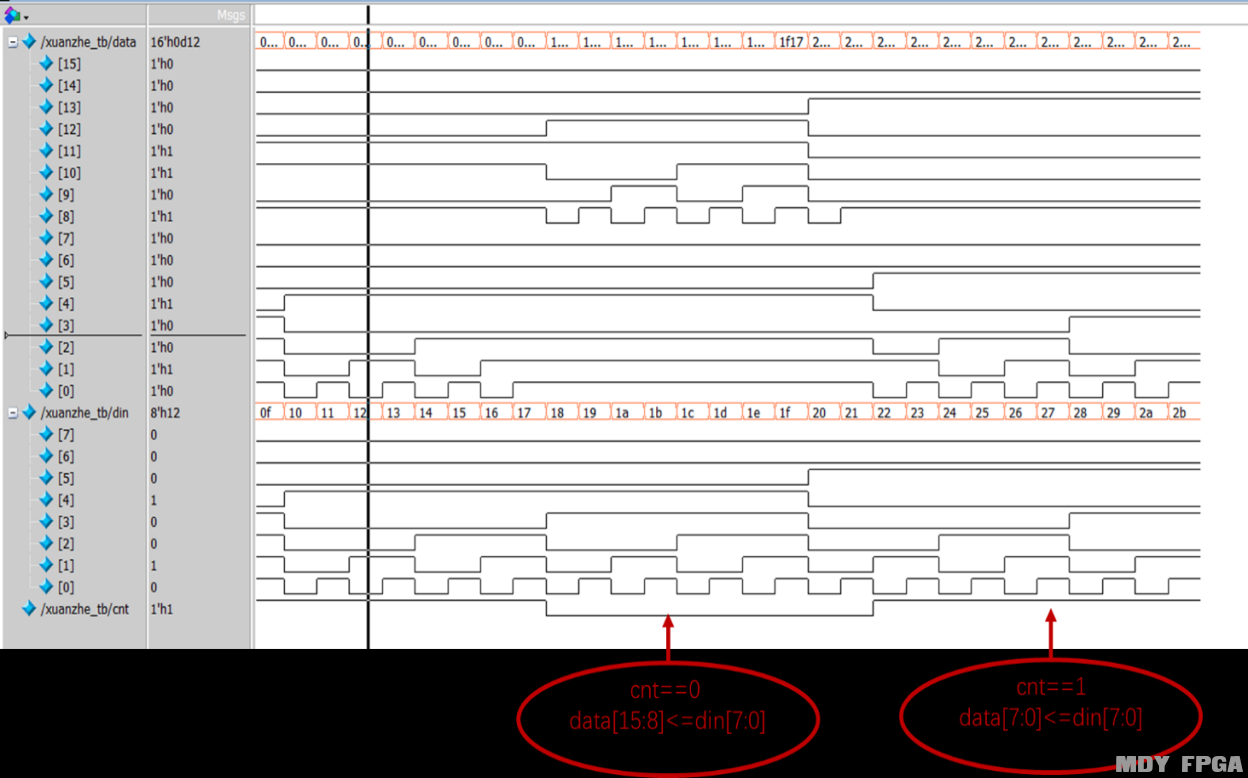

用Modelsim对上面的例子进行一下功能仿真，仿真图如下：
仿真结果满足实际的设计需求。

笔者经验：在实际工程中可以多多使用选择语句vect[a +: b]或vect [a -: b]的形式来写代码，这将有助于精简设计代码。
