【UE 材质】球形遮罩材质

效果

步骤

1. 新建一个材质，这里命名为“M_Mask”

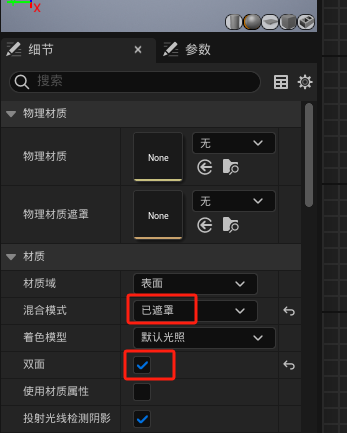

打开“M_Mask”，混合模式设置为已遮罩，勾选双面显示

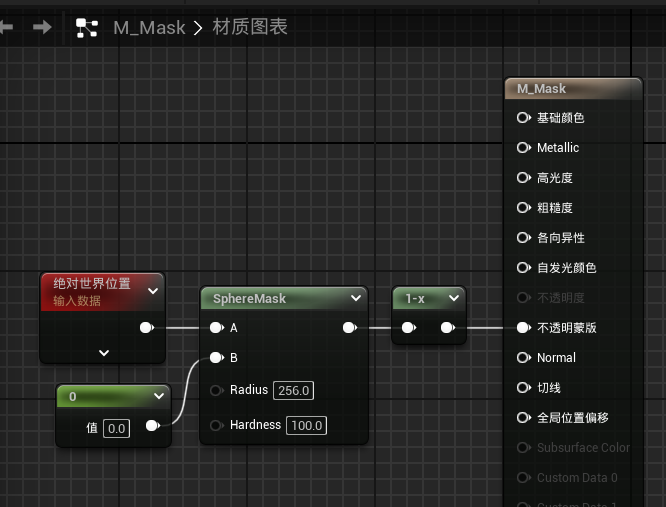

在材质图表中添加如下节点

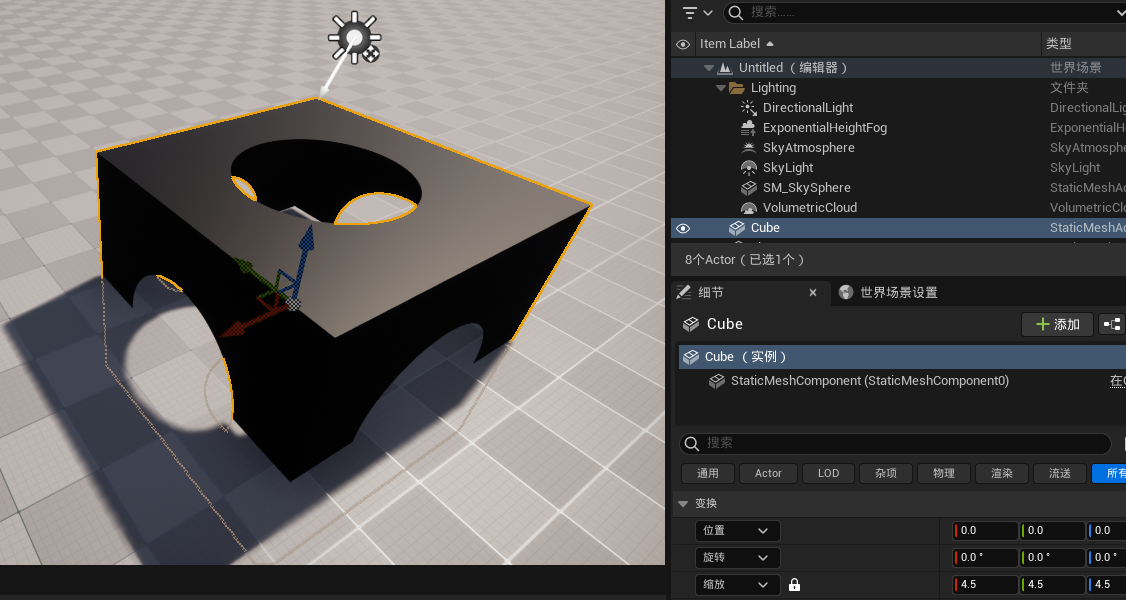

此时我们将一个物体赋予材质“M_Mask”并放置在世界坐标原点，可以看到如下效果

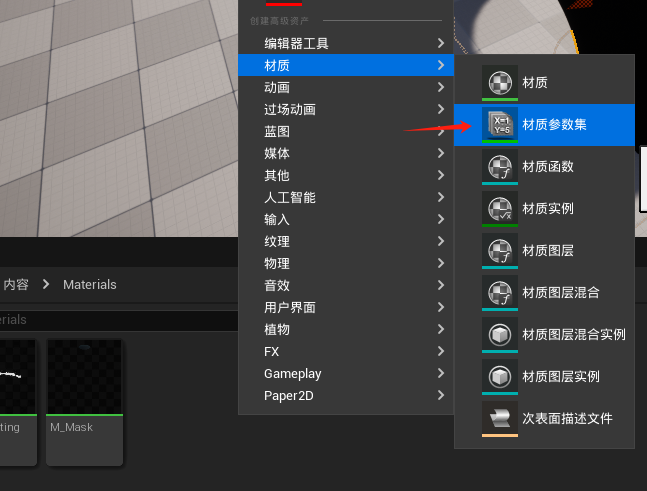

2. 如果我们希望能够自由移动球形遮罩的位置，则需要先创建一个材质参数集

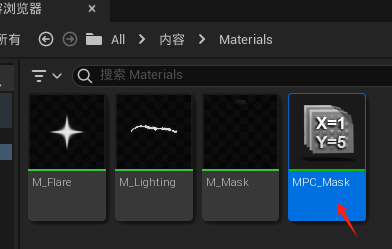

这里命名为“MPC_Mask”

打开“MPC_Mask”，添加一个向量参数，参数名称就命名为“Vector”

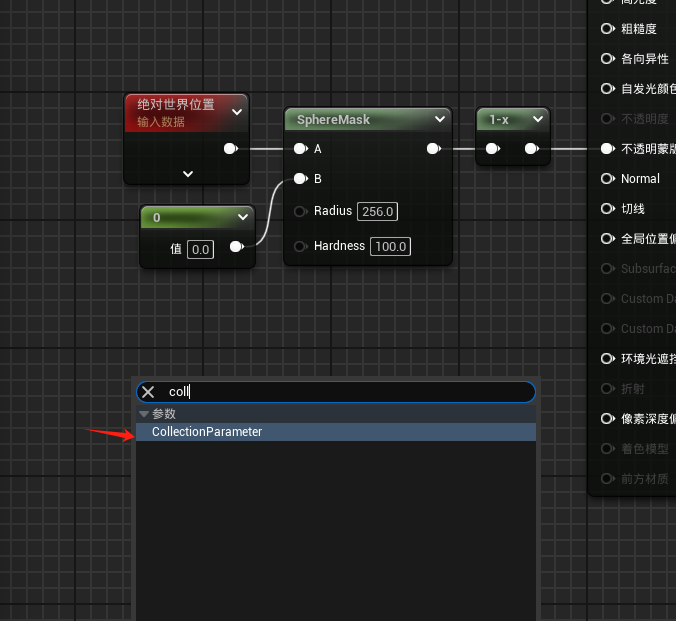

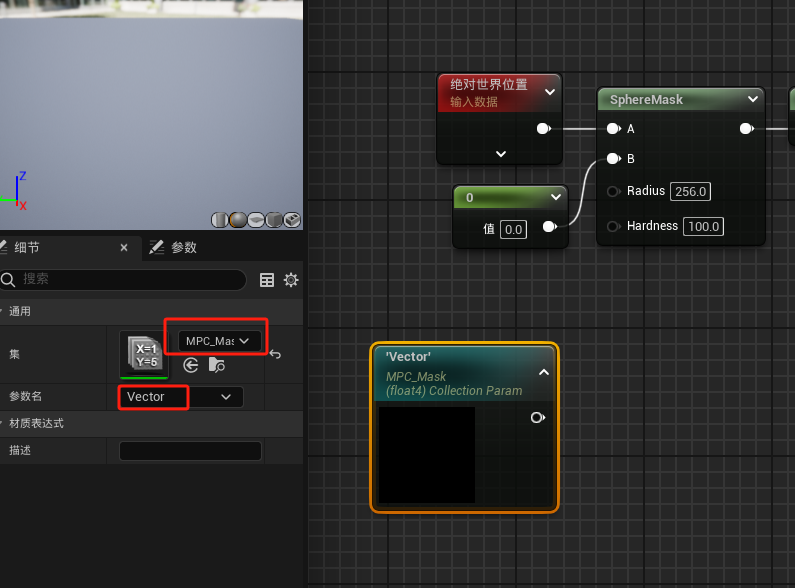

3. 回到材质“M_Mask”中，搜索材质参数节点“CollectionParameter”

该材质参数节点的集就设置为“MPC_Mask”，参数名设置为“Vector”

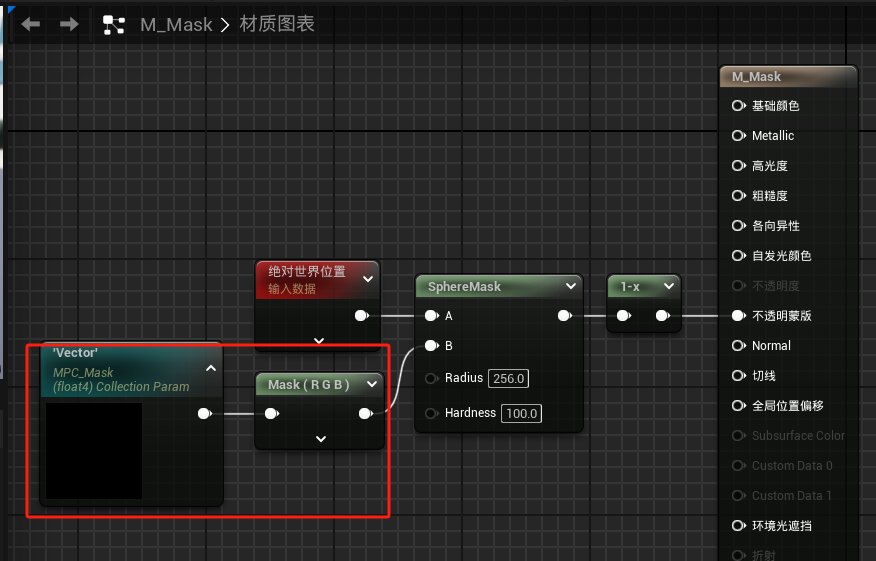

替换之前的常量节点，这里用“Mask”节点来把4维参数转换为3维（坐标）

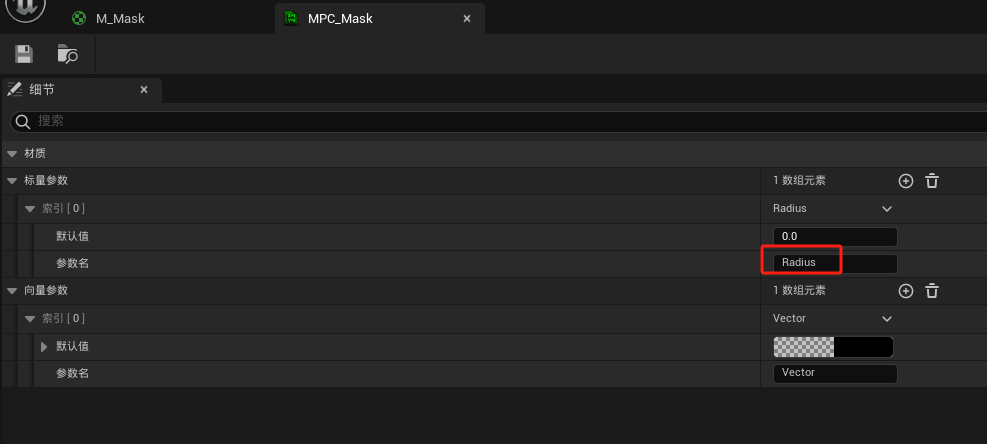

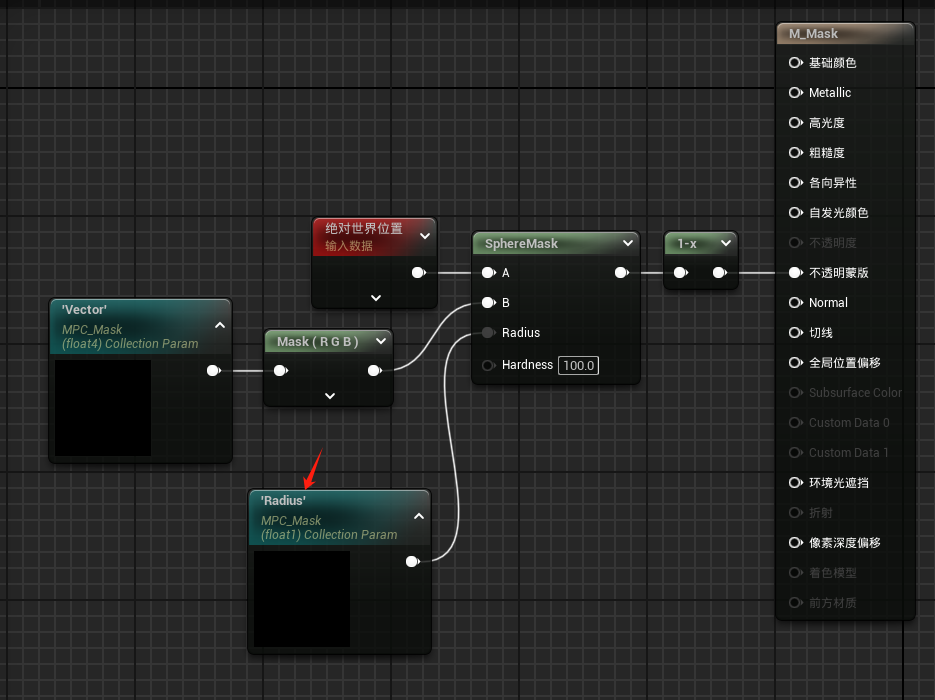

为了控制半径，我们在材质参数中继续添加一个标量参数，命名为“Radius”

在材质中再将材质参数“Radius”连接到Radius引脚上。此时我们就可以通过这两个材质参数控制球形遮罩的位置和半径了。

4. 新建一个Actor蓝图类，这里命名为“BP_Mask”

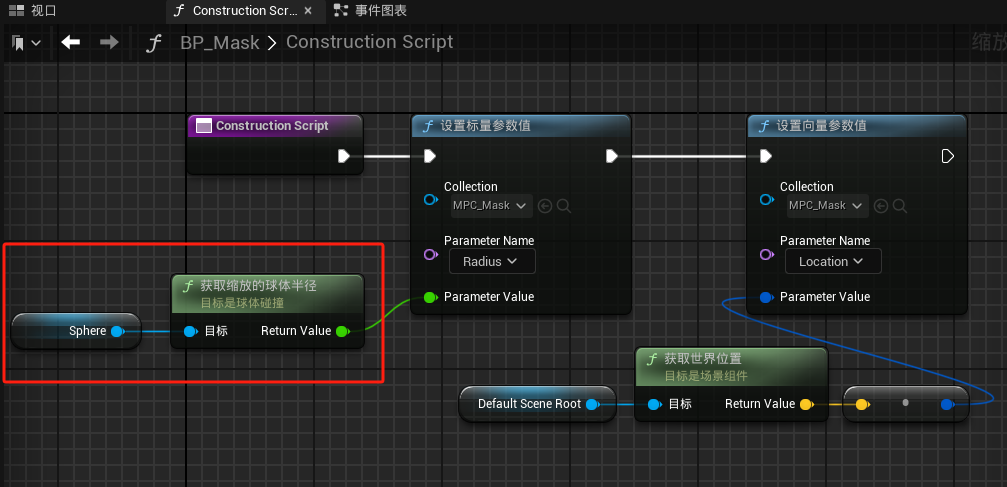

打开“BP_Mask”，在“Construction Script”中添加如下节点来设置材质参数的值

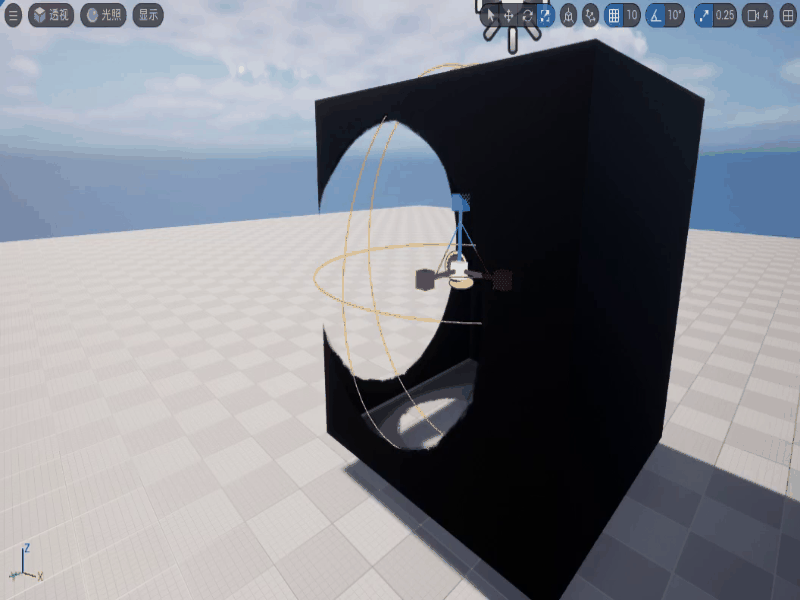

此时我们就可以通过改变“BP_Mask”的位置来修改球形遮罩的位置了：

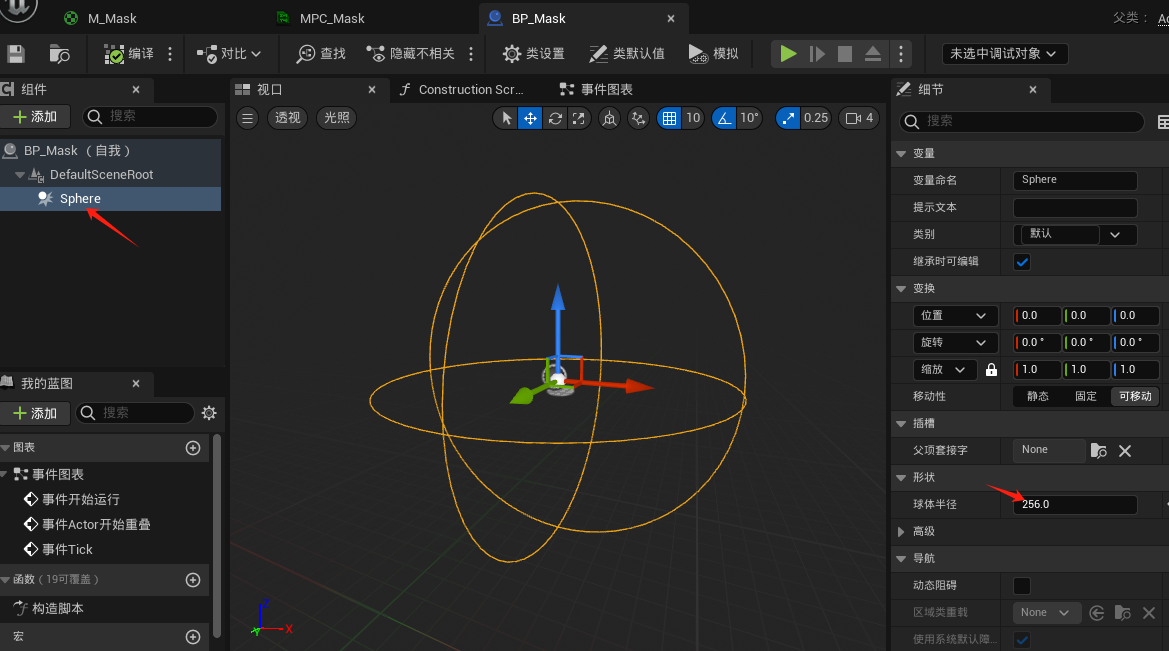

但是此时我们修改“BP_Mask”的缩放并不会改变遮罩范围。为了表示球形遮罩范围，我可以先添加一个球形碰撞组件，设置球体半径为256

然后将球形组件的半径大小作为变量参数值，这样我们就可以通过改变“BP_Mask”的缩放来修改遮罩范围了。

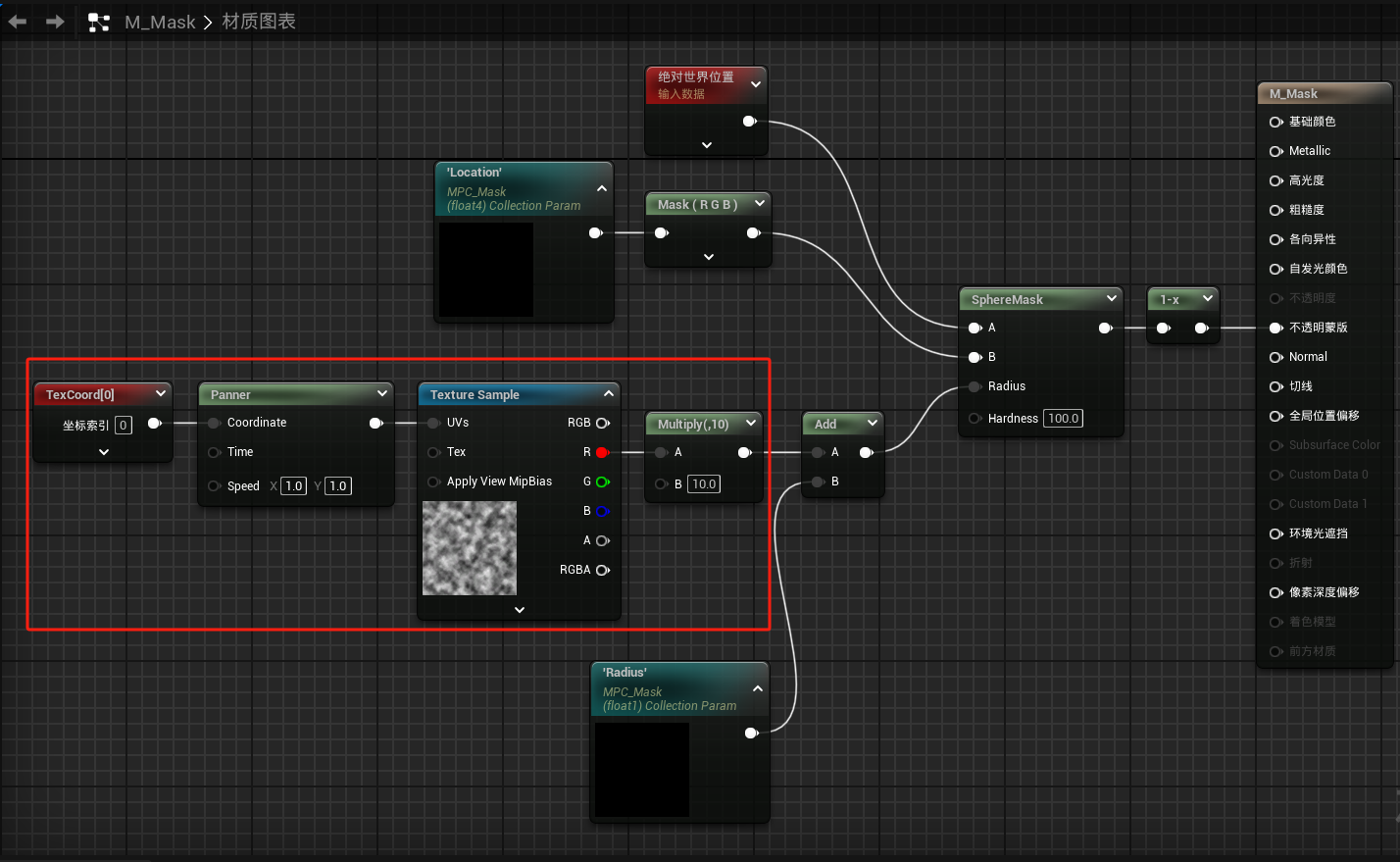

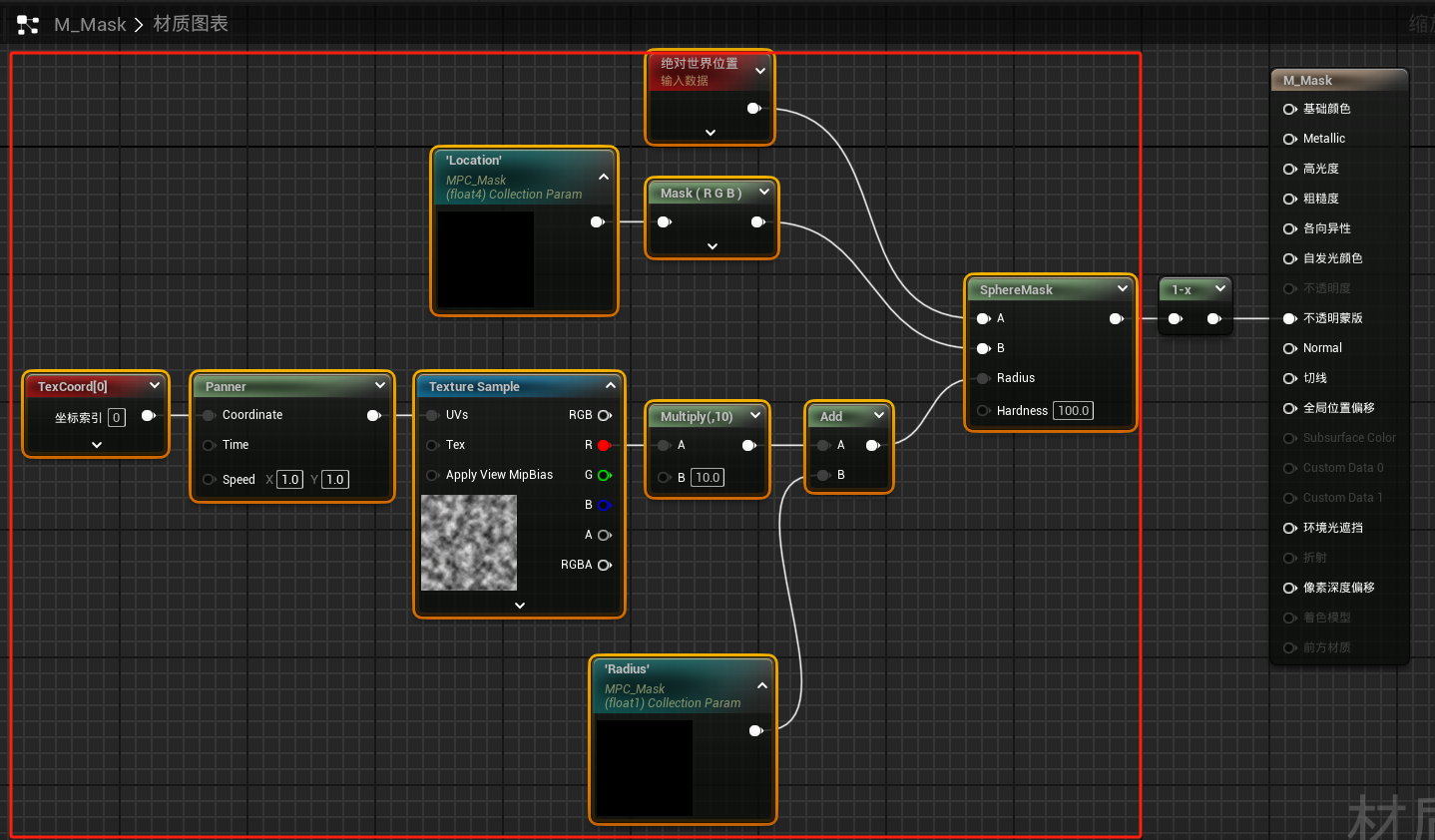

我们还可以给我们的遮罩边缘添加一些动画效果，首先给遮罩边缘添加一点扰动，其中纹理采样节点的纹理是引擎自带的“TillingNoise05”

此时效果如下

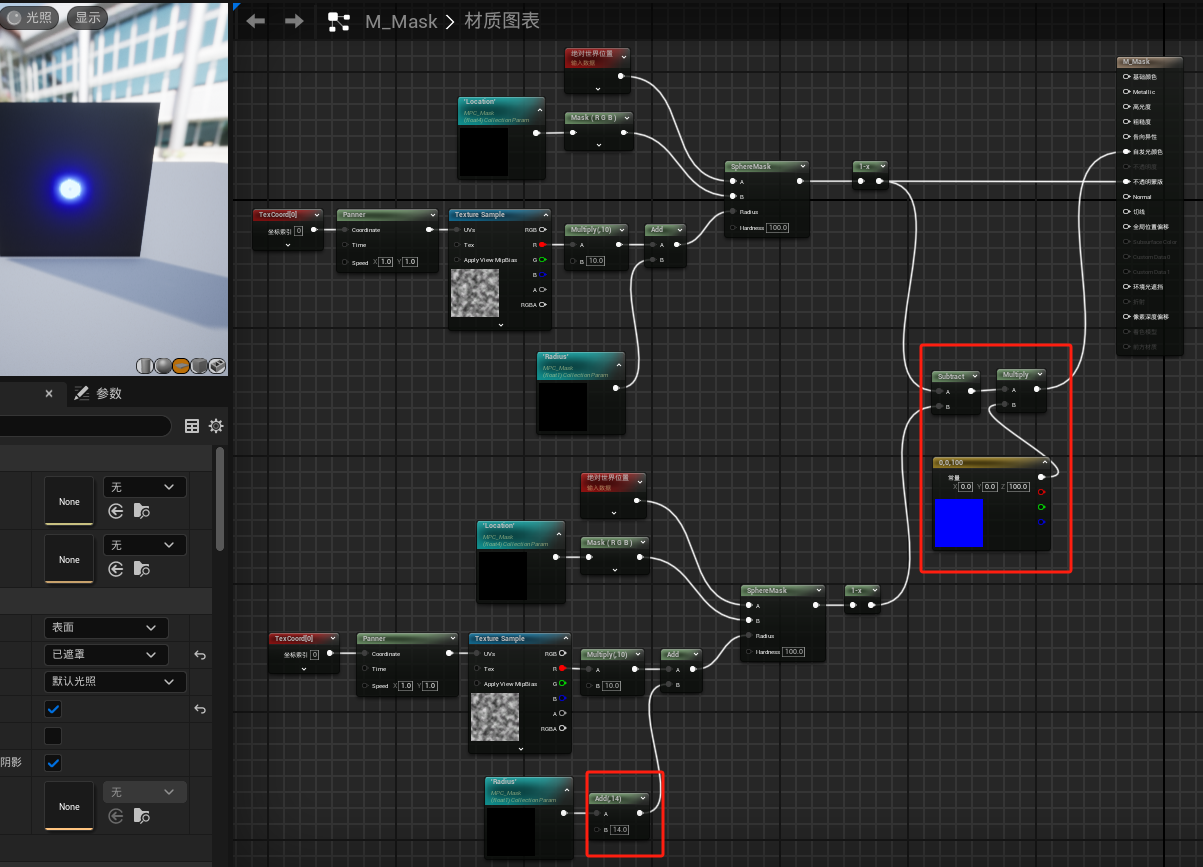

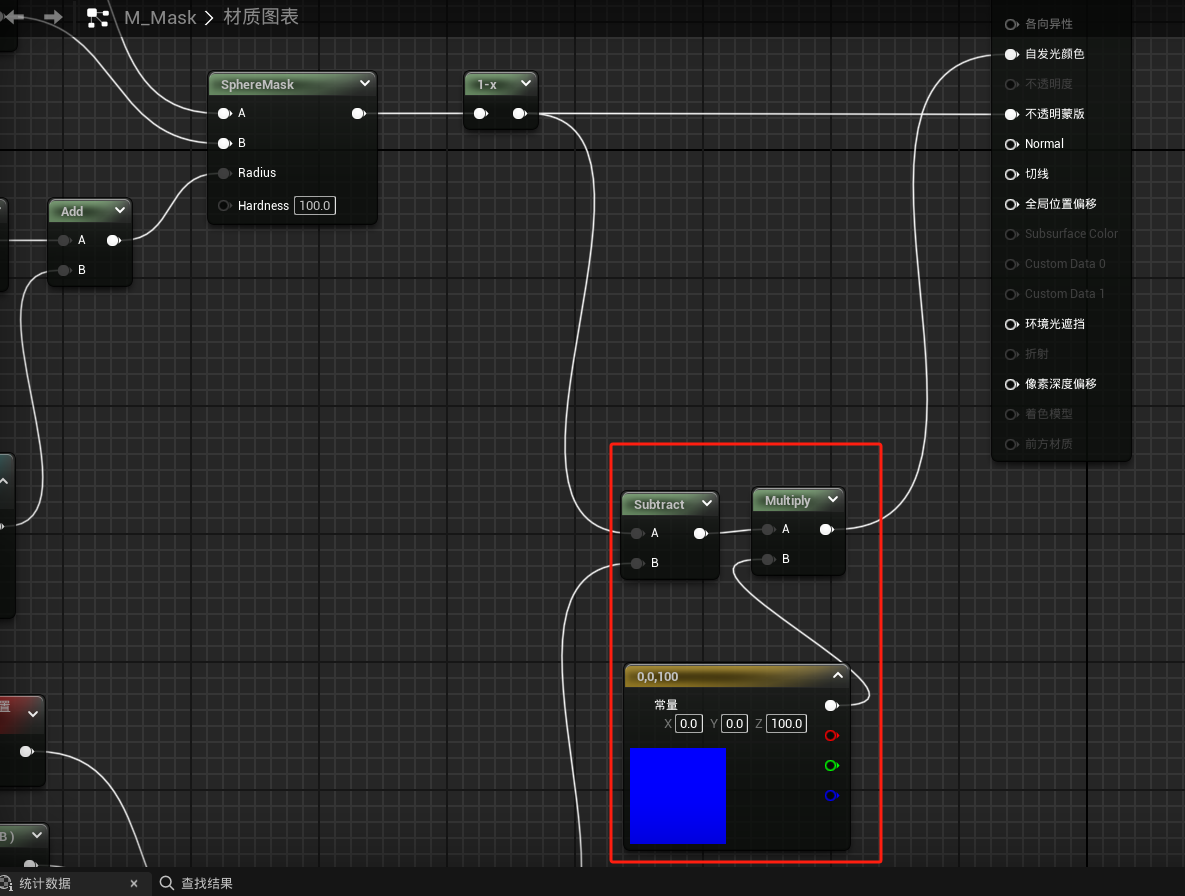

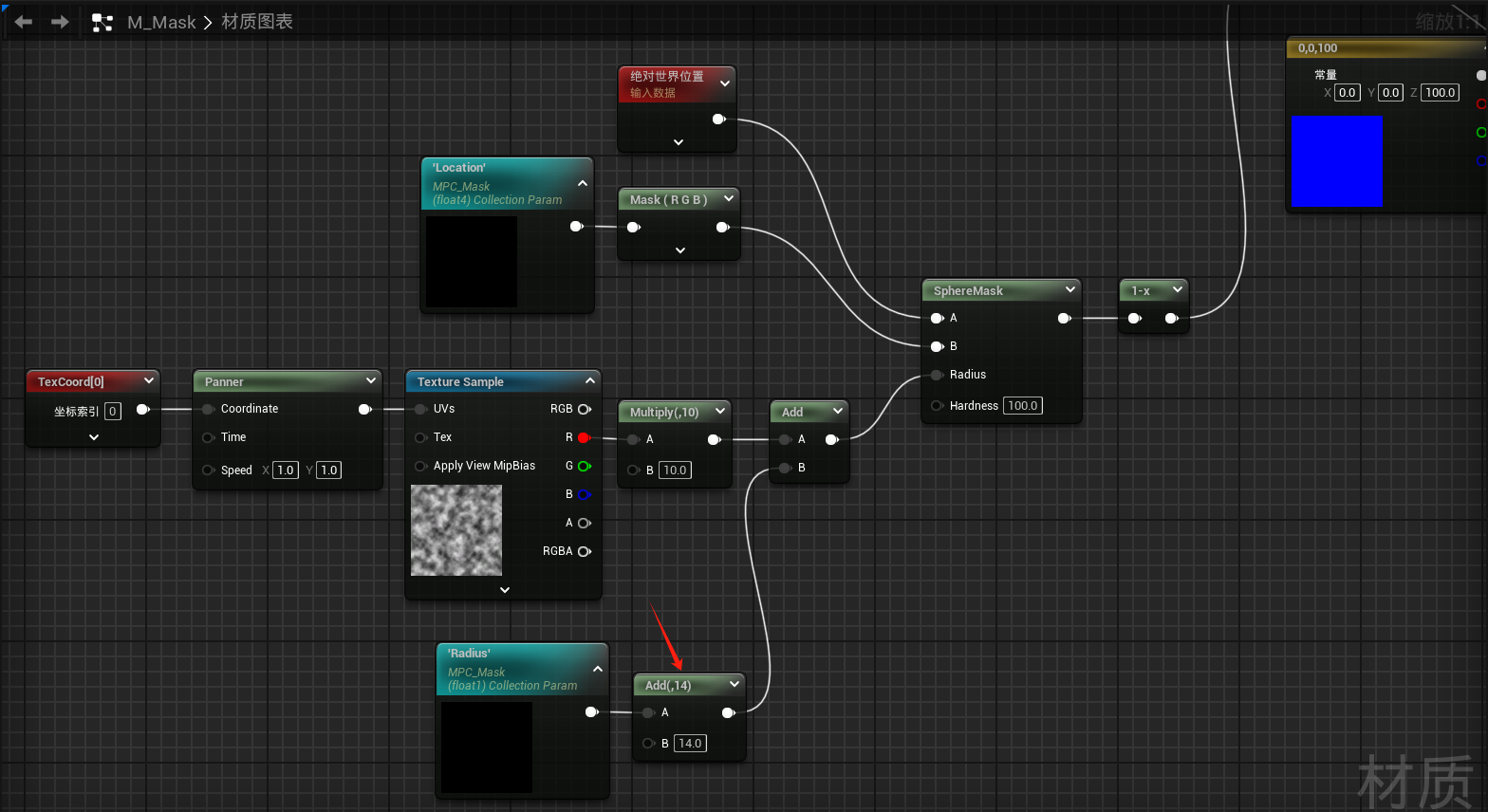

接下来给边缘添加一点颜色，首先复制一下材质图表中如下节点

最终效果如下：
