UE4 Material 101学习笔记——30-37 植物叶片（透光/mask/面片隐藏/法线调整/AO/渐隐/世界空间色彩/随风舞动）

UE4植物材质技巧
原创 已于 2023-03-14 20:35:04 修改 · 8.2k 阅读 · 92 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#ue4 #学习

于 2021-03-20 00:50:17 首次发布
本教程探讨UE4中植物材质的高级技巧，包括叶片透光、贴图打包、面片隐藏、法线调整等，旨在改善树叶的真实感表现。

UE4 Material 101学习笔记——30-37 植物叶片（透光/mask/面片隐藏/法线调整/AO/渐隐/世界空间色彩/随风舞动）

本系列学习资料来源，Ben Cloward大佬的频道，B站的搬运翻译

接下来的章节将会讨论一些提升树叶表现的技术

Lec30 叶子透光 Foliage Translucency

在这一节，我们会讨论叶子的半透明

首先来看看现实中太阳照射叶子的情况
在这里插入图片描述

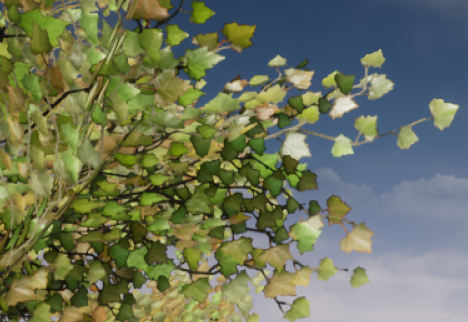

太阳光穿过树叶，我们在树叶背面也能够看到其颜色变化，这就是我们希望得到的目标

首先我们在初学者包里拿到这个SM_Bush，作为我们的实验对象
在这里插入图片描述
使用其自带的材质，拷贝一份作为实验对象

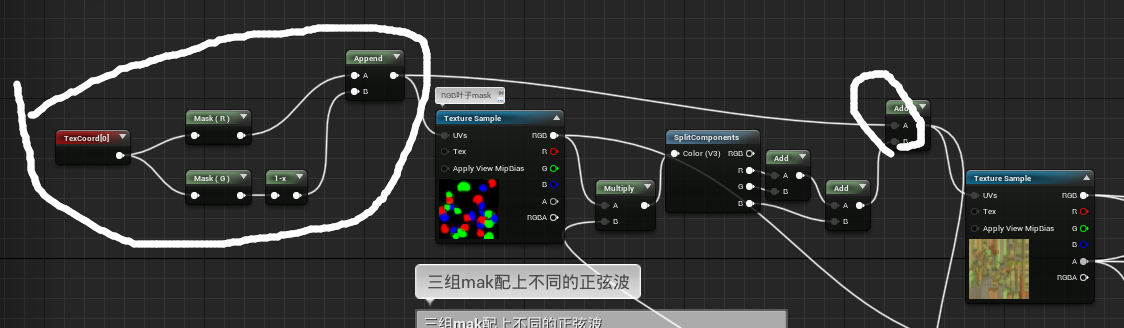

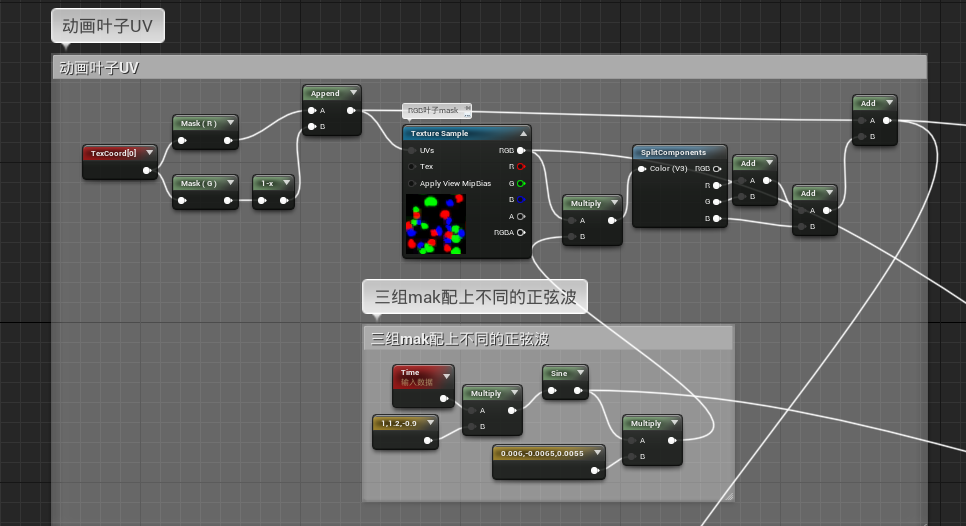

我们在12课做过一个叶子的shader，我们把它放进来
在这里插入图片描述
在这里插入图片描述

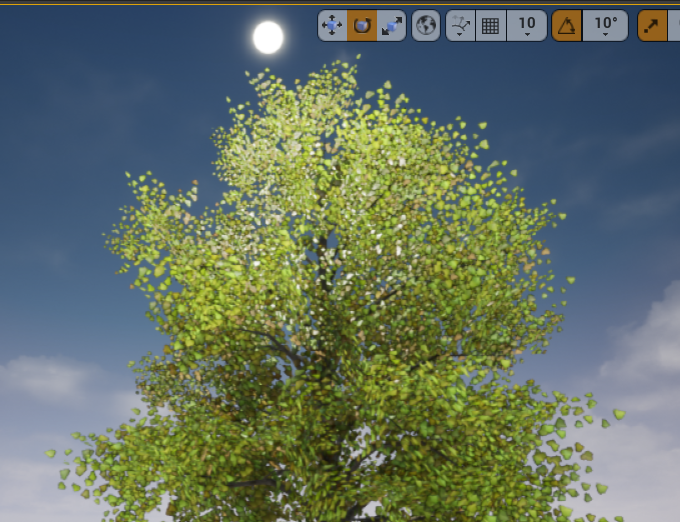

这是我们的基础效果

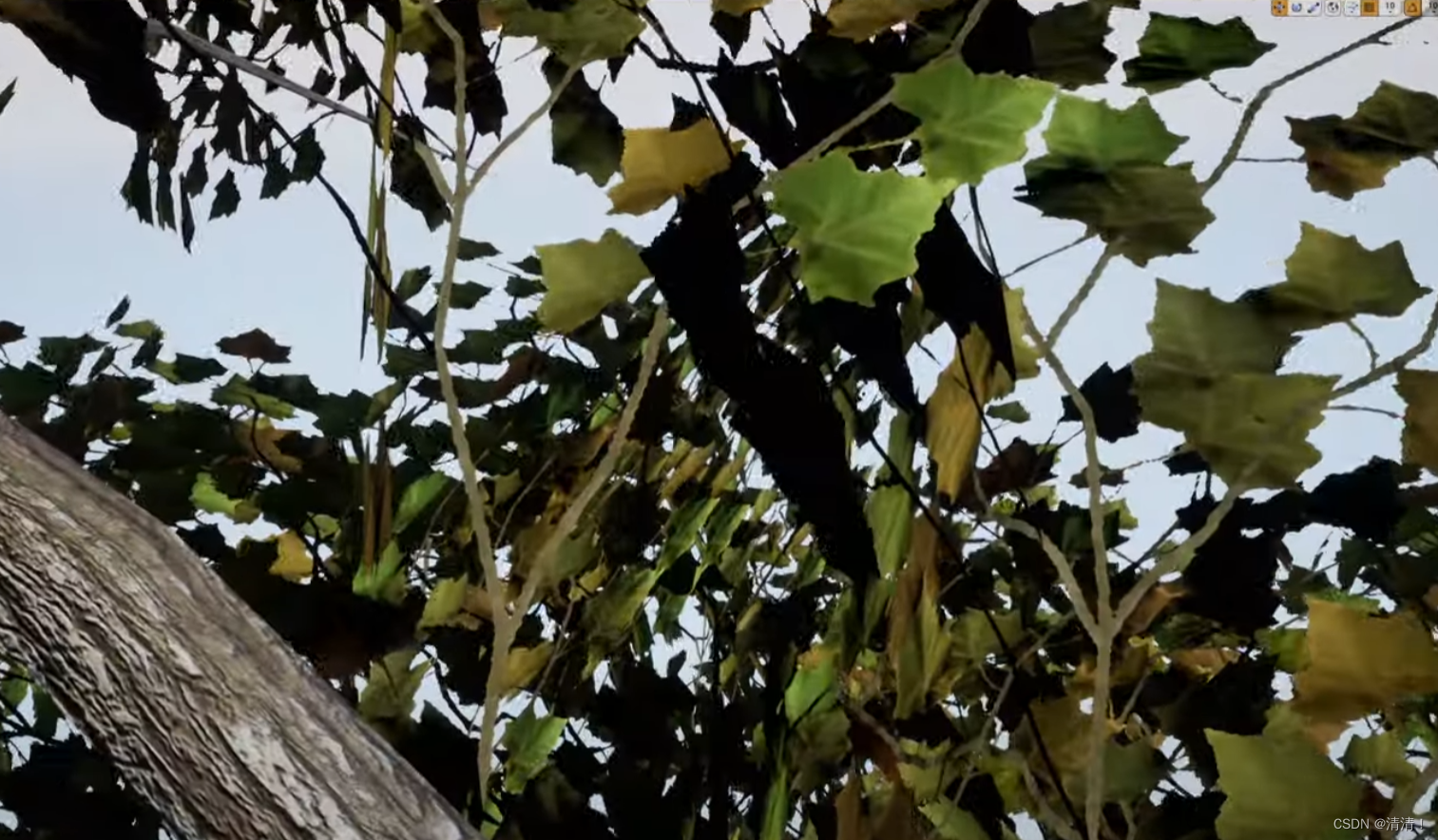

当我们到背光面，可以看到现在是黑黑的，我们希望能够得到透光的效果
在这里插入图片描述
在根节点的着色模型选择双面植物
在这里插入图片描述

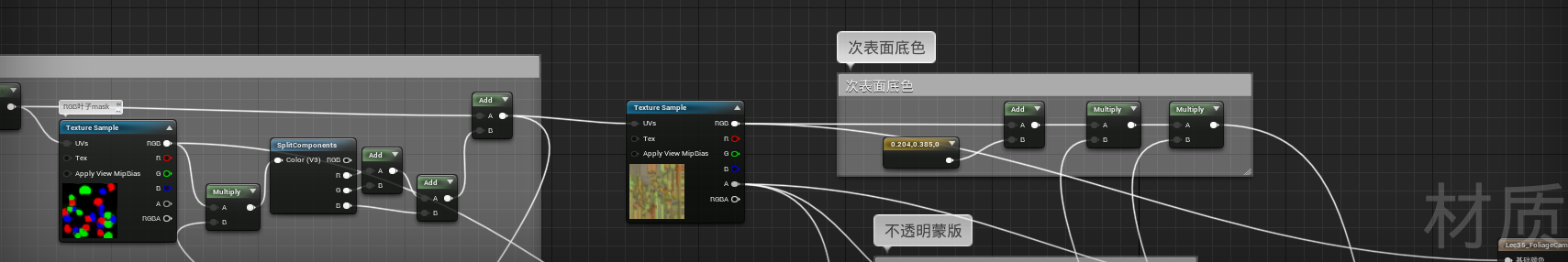

创建给次表面颜色的蒙版，应用UV偏移（该蒙版是把叶子选出来，去掉其他不应该透射的部分）
在这里插入图片描述
在这里插入图片描述

Lec31 叶子贴图打包 Foliage Texture Packing

上节我们用了三种纹理，但其实可以有更好的处理方法

首先我们忘记处理一个问题，我们启用了双面照明，但是法线贴图只是一面的

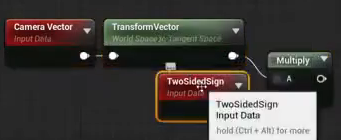

所以为了修正这点，使用TwoSideSign节点，它会输出±1来标识正面

见仁见智，开起来反面会死黑？感觉不连TwoSideSign也没事
在这里插入图片描述

1 合并粗糙度/透明度/次表面mask

这一节要教的是，如何打包 粗糙度 和 次表面散射的透明度 到一个通道中

另外资产我们也进行了替换，使用Luis Garcia制作的树的资产，可以从这里免费获得

我们来看看怎么打包这些图
在这里插入图片描述

  • 第一个红绿蓝的图，是我们自己画出来的mask
    第二个图，是原本的树叶的不透明度的mask
    二到三，我们把树干擦掉
  • 三到四，我们取得原本diffuse图的灰度版本
    在这里插入图片描述
    与之前的遮罩进行叠加
    在这里插入图片描述
    提亮一点
    在这里插入图片描述
  • 四到五，把第二张图灰阶调低
    然后五到六，叠加上第四张图
    得到这个结果，其直方图是这样的
    在这里插入图片描述

2 一图多用

我们把它塞入A通道
——————
为了获取不透明度的模板，我们获取它的值，乘一个较大的数，所有非0的都会超过1
这样在UE中会自动clamp到1
在这里插入图片描述
——————
再者，我们来设置次表面颜色
我们如果想通过这个alpha图获取叶子的部分，用来做叶子次表面颜色的系数的话
那么我们只需要整个纹理减去一个灰度值，相当于做一个灰度的截断即可
在这里插入图片描述

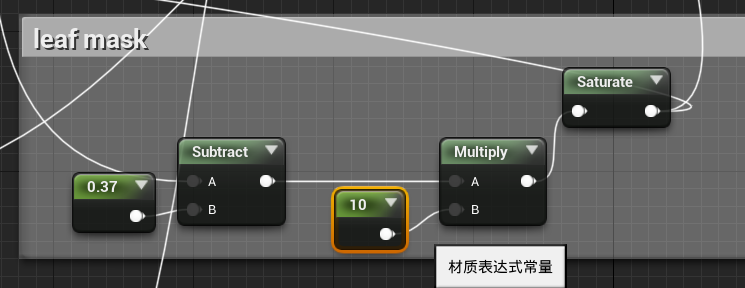

之后需要补上个乘法提亮，然后saturate限制到0和1
在这里插入图片描述

在这里插入图片描述
这样不用做更多的纹理采样，对性能有所帮助
——————

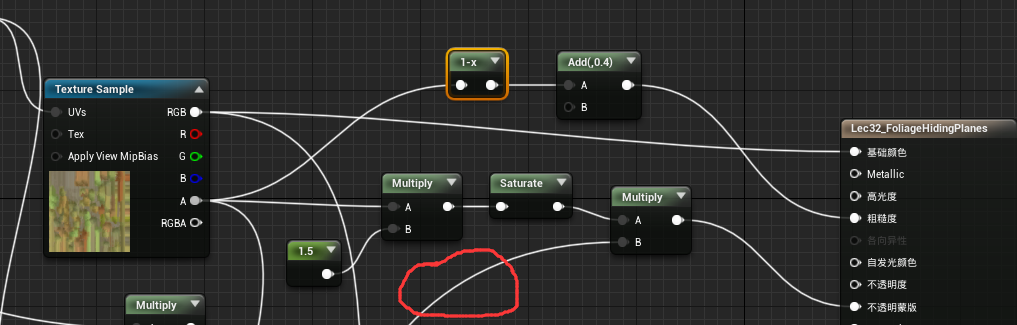

接下来，用它设置粗糙度，使用1-x节点，让叶子变黑，其他变白，稍微加一点，就可以做粗糙度
在这里插入图片描述
切换到粗糙度视图
在这里插入图片描述

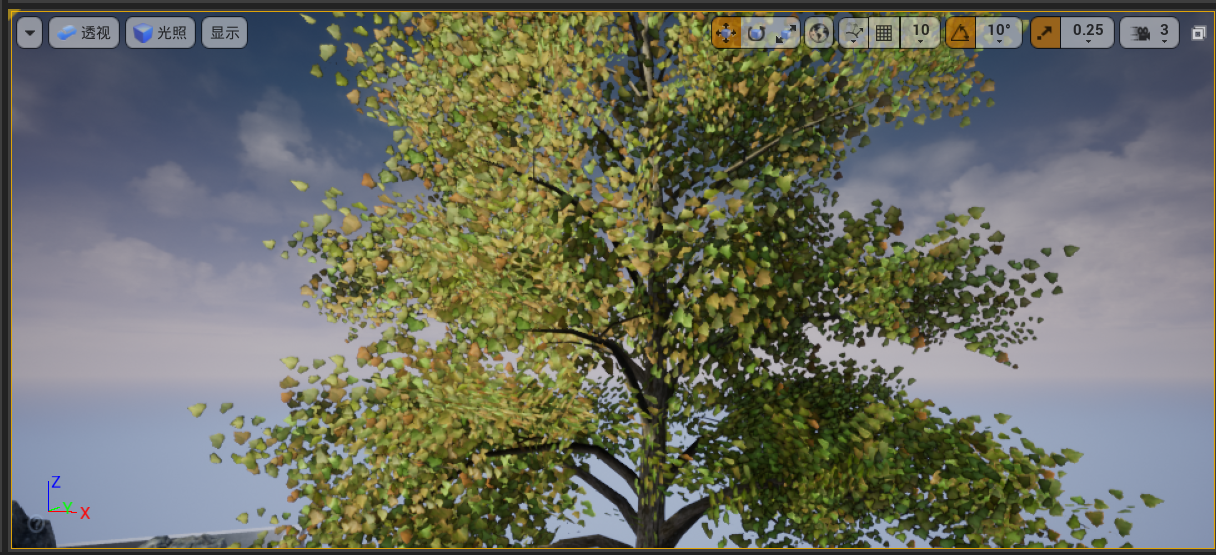

然而现在看这些树，似乎分叉非常的明显，呈现Y状，这样不好，我们之后要改进它
在这里插入图片描述

Lec32 隐藏叶子面片 Foliage Hiding Planes

在本节，我们要学习如何隐藏植物的那些面片

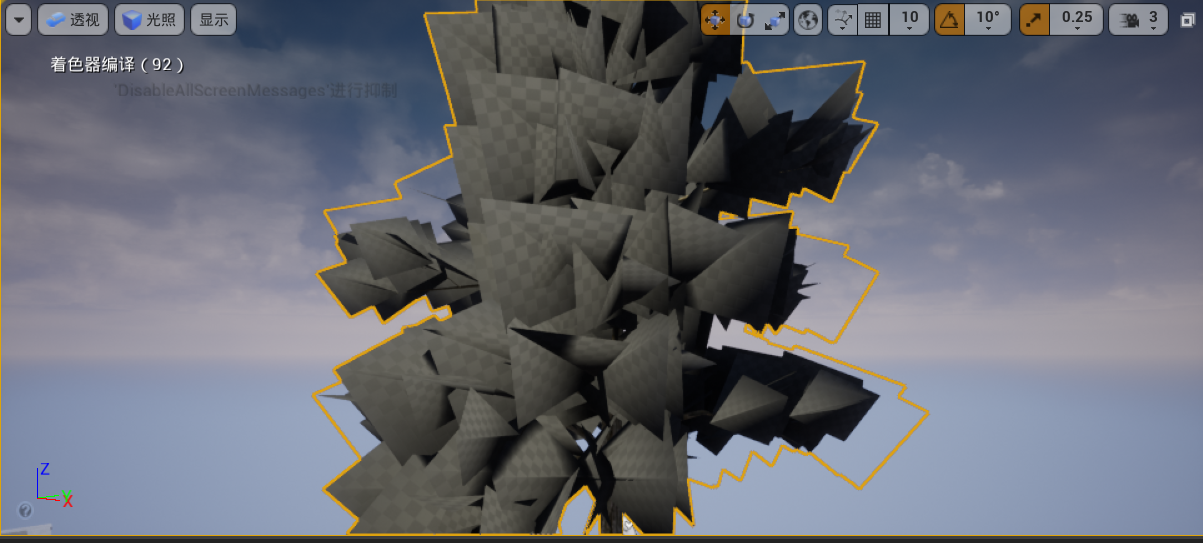

一棵树，不加shader原本是这样的
在这里插入图片描述
树由许多面片组成，叶子是在面片上添加着色器形成的
在一个面片上呈现几十片叶子，而不是用好多多边形去组成一个叶子
我们需要去隐藏面片的效果

1 修正

在此之前，做一些小修正

  • 我们看到叶子会这样长出了树干
    在这里插入图片描述
    这显然是不合理的，原因是因为 我们shader的UV 和 叶子在面片的UV 不一样
    做如下改正
    在这里插入图片描述
    在这里插入图片描述
  • 上一节在透明模板部分乘了个4，有些太高，可以改成1.5

2 “计算”法线——DDX&DDY

如何让人看不出叶子在一个平面上呢？
我们需要在角度较偏的时候，隐藏叶子

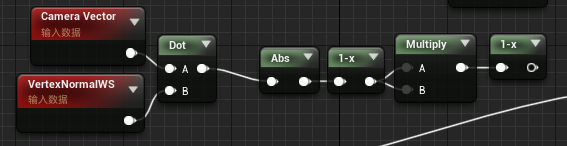

做法采用，相机和法线的点乘，因为双面，所以再附上绝对值，反转自乘反转，限制一下角度
也就是以下节点，把它们乘上不透明模板
在这里插入图片描述
想一想这样的做法，确实可行

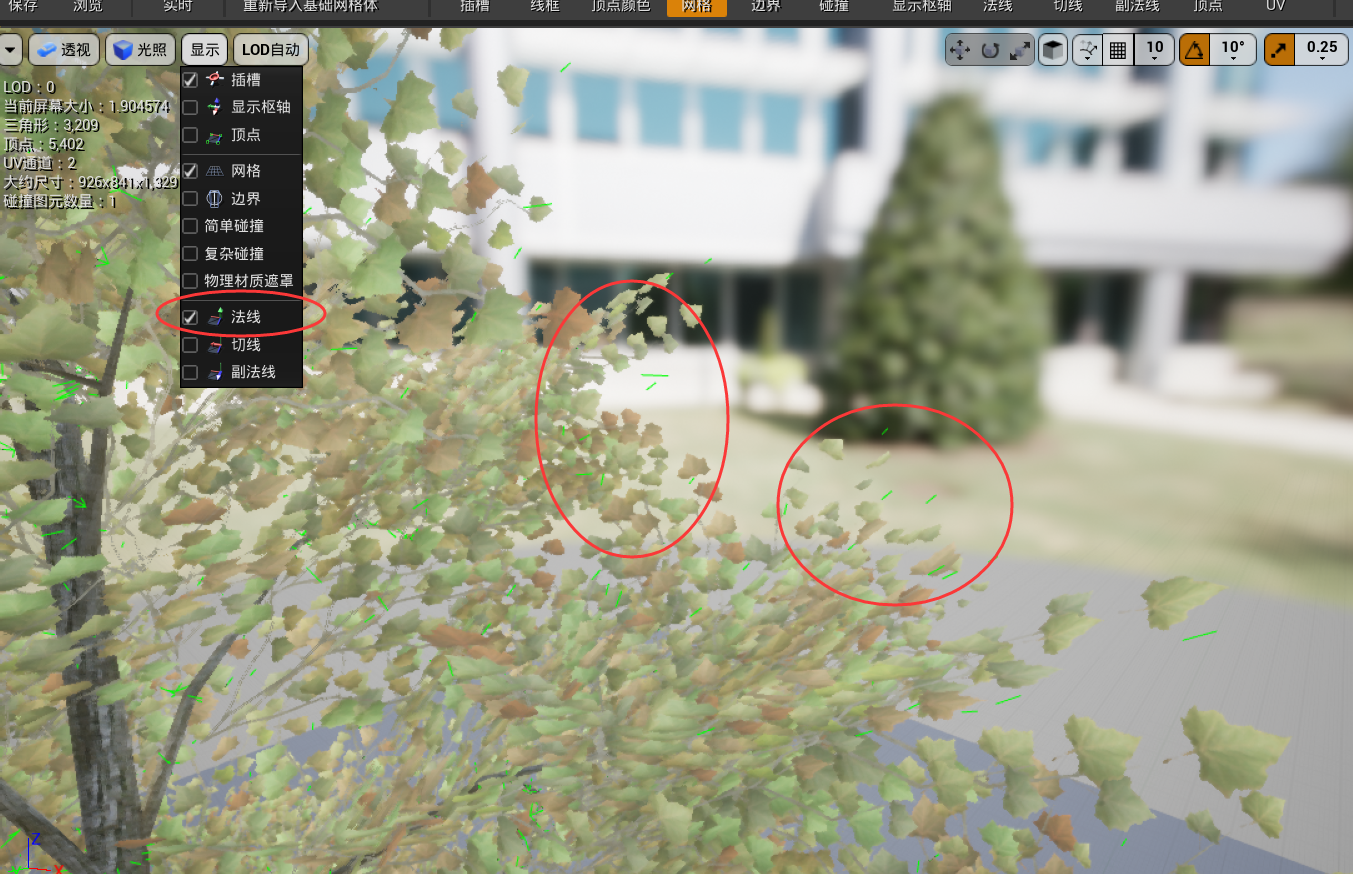

但是我们看看模型的法线，发现有些诡异
在这里插入图片描述

  • 法线实际上并不在这个面片指向的方向
  • 模型的法线实际上已经被调整过，不是沿着面片的朝向，而是指着离开树木中心的方向，为了让树木的照明正确（这些是下节要讨论的内容）
  • 但是为了达到我们需要的目的，我们要做一些tricky的东西，去克服表面法线不对劲这个事情

于是我们要去计算多边形的表面法线，这在UE中有两个节点，一个叫做DDX一个叫做DDY，可以给我们提供帮助

  • DDX和DDY，是片段着色器指令，可以用于计算任何值相对于屏幕空间坐标的变化率
  • 我们知道在光栅化的时刻，GPUs会在同一时刻并行运行很多Fragment Shader，但是并不是一个pixel一个pixel去执行的，而是将其组织在2x2的一组pixels分块中，去并行执行。
  • 而偏导数就正好是计算的这一块像素中的变化率。

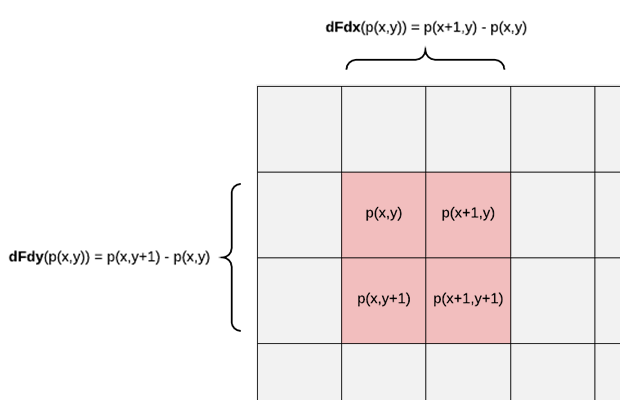

    从下图可以看出来ddx 就是右边的像素块的值减去左边像素块的值，而ddy就是下面像素块的值减去上面像素块的值。其中的x，y代表的是屏幕坐标。
    在这里插入图片描述

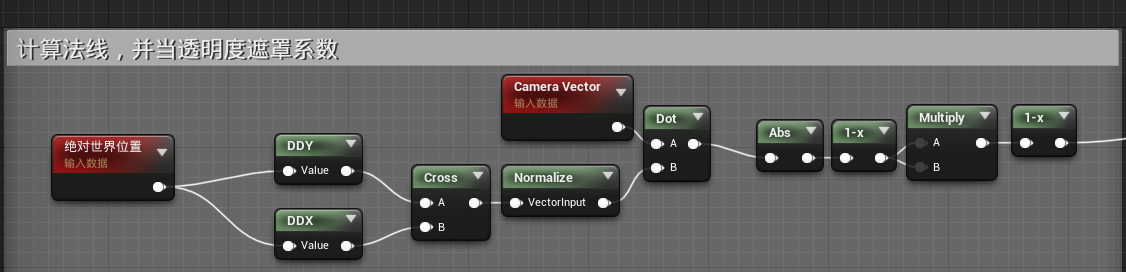

我们使用DDX获取X方向的斜率，DDY获取Y方向的斜率，相当于获取了两个向量
那么这两个向量的叉积，就是法线

（这里最后反正要点积再取绝对值，所以DDY和DDX谁叉乘谁都影响不大，不过下节就会有影响了）
在这里插入图片描述

连出来到不透明模板这里
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
Ben提到，我们目前做的事情，都是为了让效果看起来尽可能好，可能对于手游来说要更加简便为好

Lec33 叶子法线 Foliage Normals

1 引入

叶片的法线需要特殊处理，为什么呢？

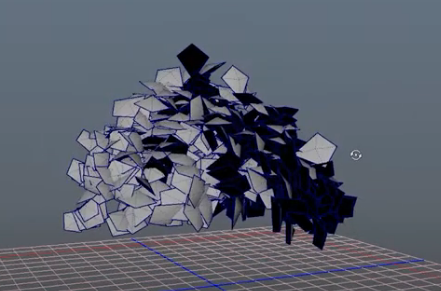

我们知道，叶片是由面片构成的，但是面片实际上代表了好多好多叶子，我们并不想让一整个片上的叶子都是同样的光照情况
在这里插入图片描述
之前我们制作了叶子的抖动动画，平面的渐隐渐出，这节我们来调整面片的法线。

为了尽可能直观，我们把SkyLight关掉，把材质里的次表面颜色断开，方便直白的观察法线的影响
在这里插入图片描述

2 四种法线

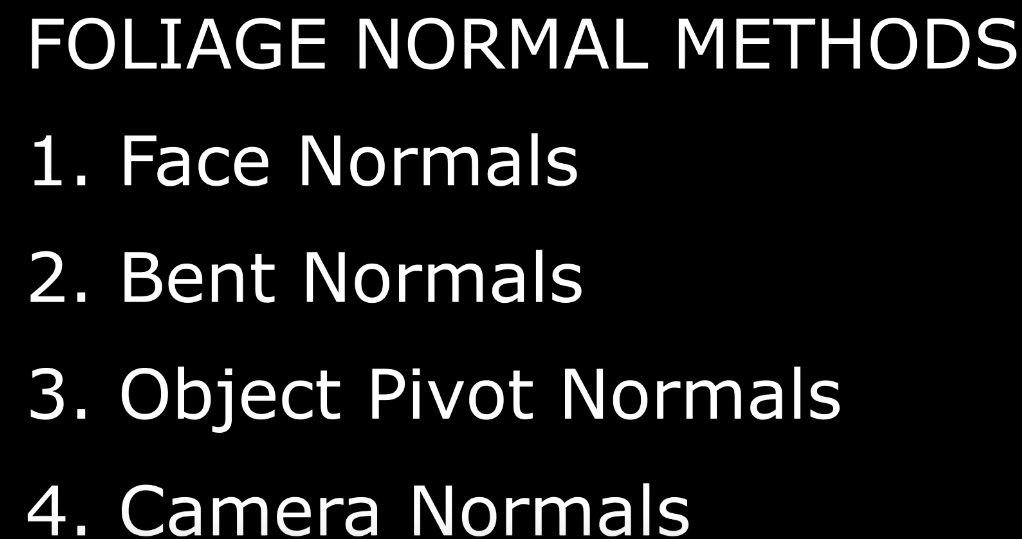

有以下几种方法构建面片的叶子法线
在这里插入图片描述

2.1 Face Normals

FaceNormal就是叶子所在这个面片的VertexNormal，也就是面片的朝向
虽然面片方向确实是这样，但是照的不好看

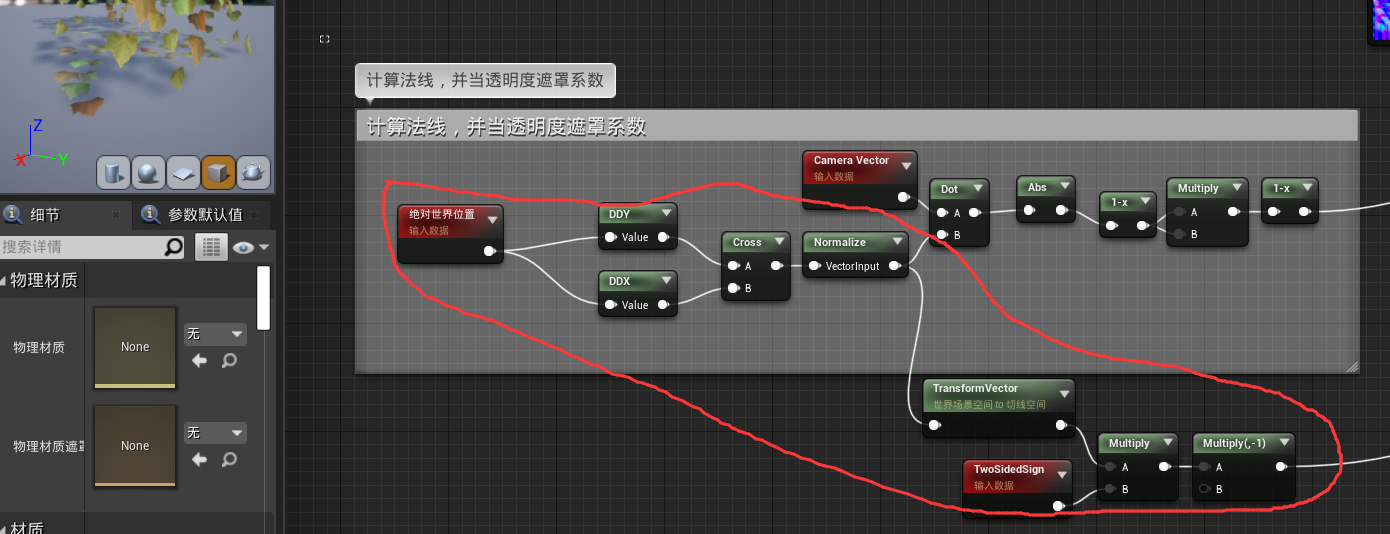

我们之前用过法线计算遮挡，在红框处做的调整我们就能得到FaceNormal，连到节点上
（为什么这里要乘以-1呢？因为这里是DDY叉乘DDX，右手定则是朝-Z的法线，所以乘个-1翻回去
（如果改成DDX叉乘DDY也行，就不要乘以-1了
在这里插入图片描述
在这里插入图片描述

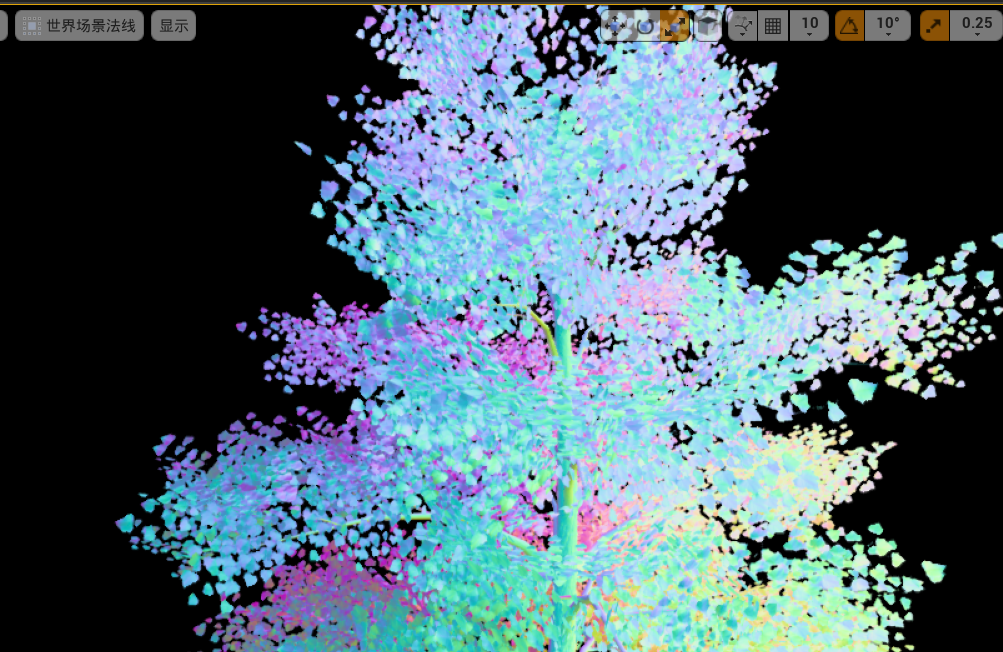

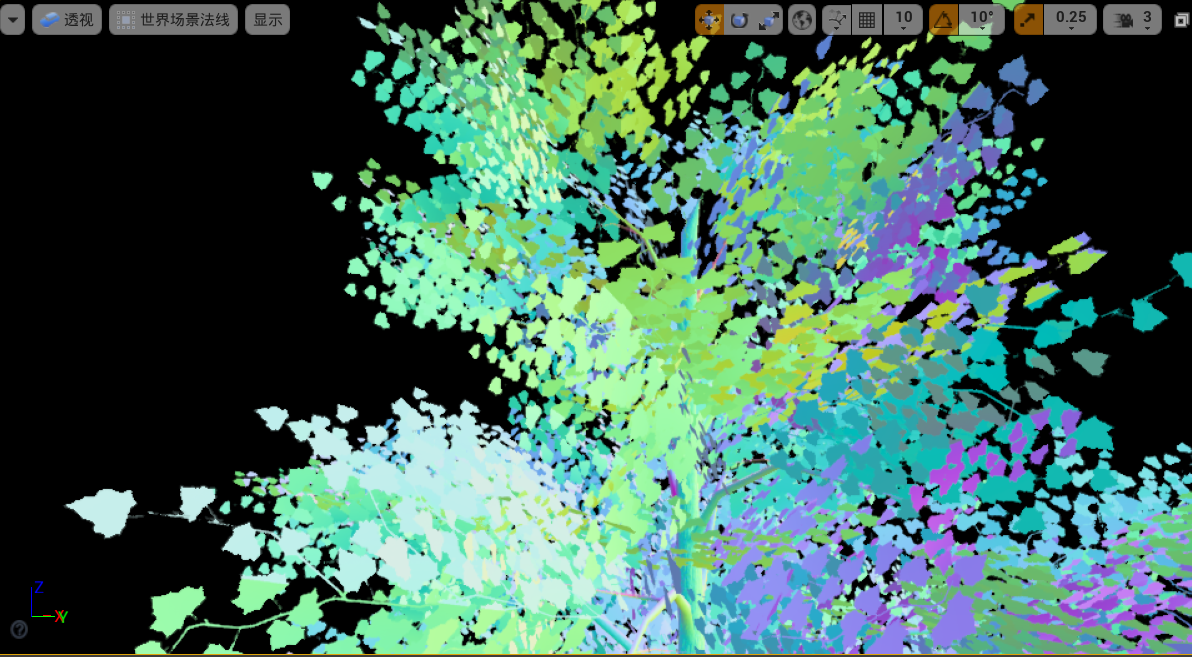

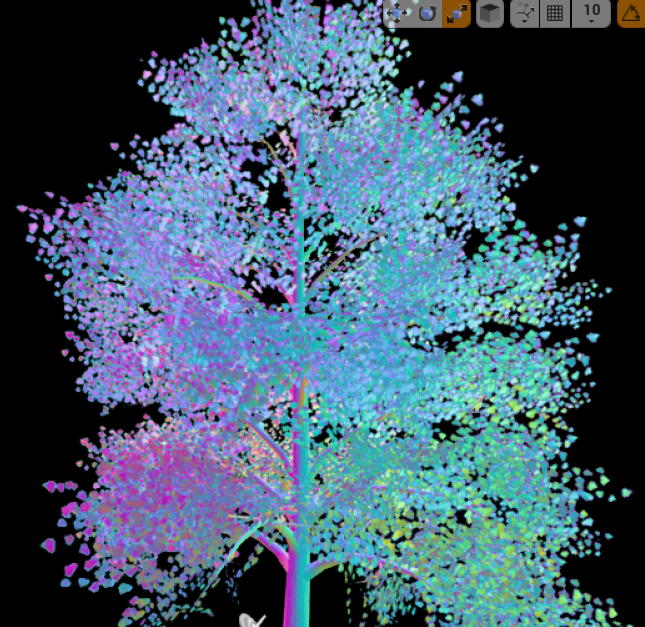

切换到法线视图，可以看到法线都是平面化的，这样不太适合“叶子”，显得很笨拙
在这里插入图片描述
这是我们要避免的FaceNormal

2.2 Bent Normals

对于特定的树，我们有第二种法线，BentNormal

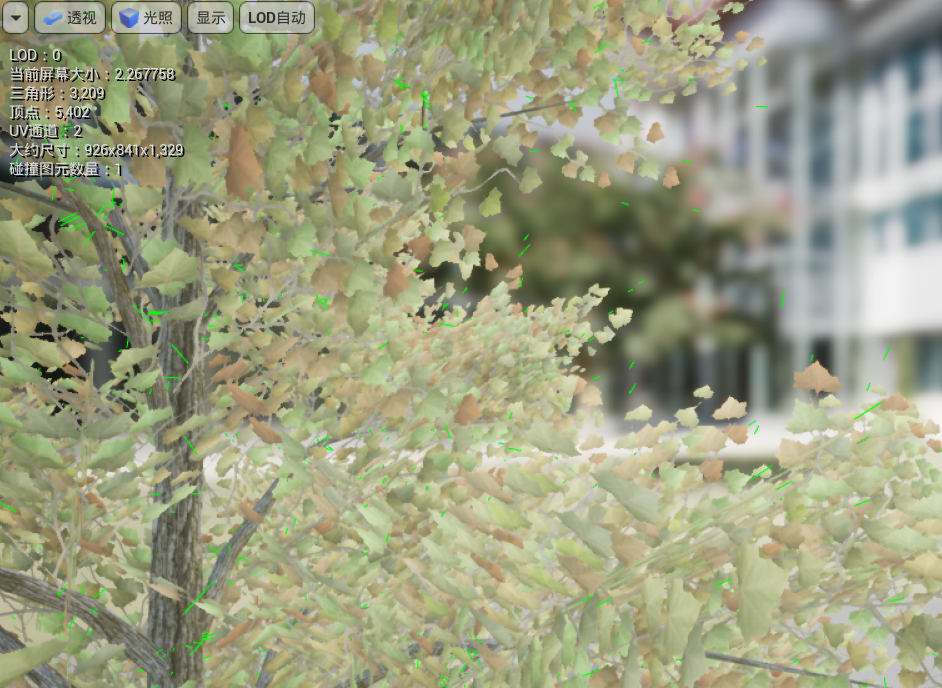

这也是之前我们自带的normal做法，我们点开模型，点开法线
在这里插入图片描述

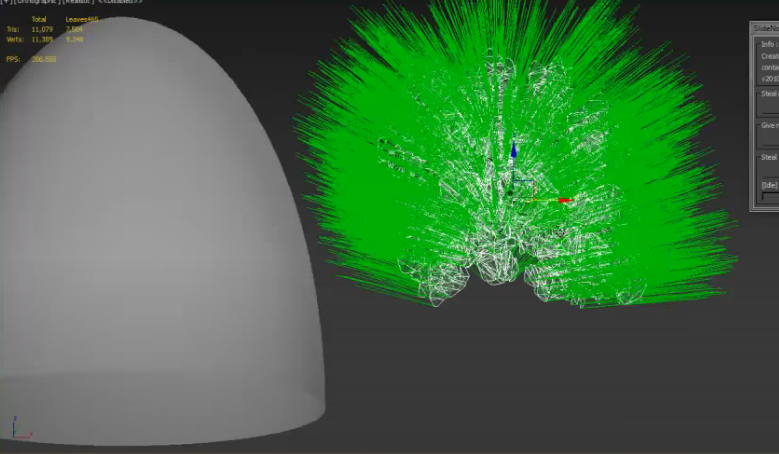

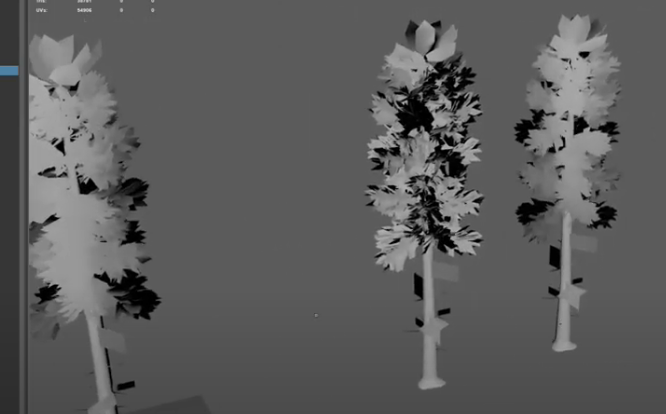

在树梢的末端，这些绿色的法线，以一种指向外部的方式背对中心，这就是BentNormal

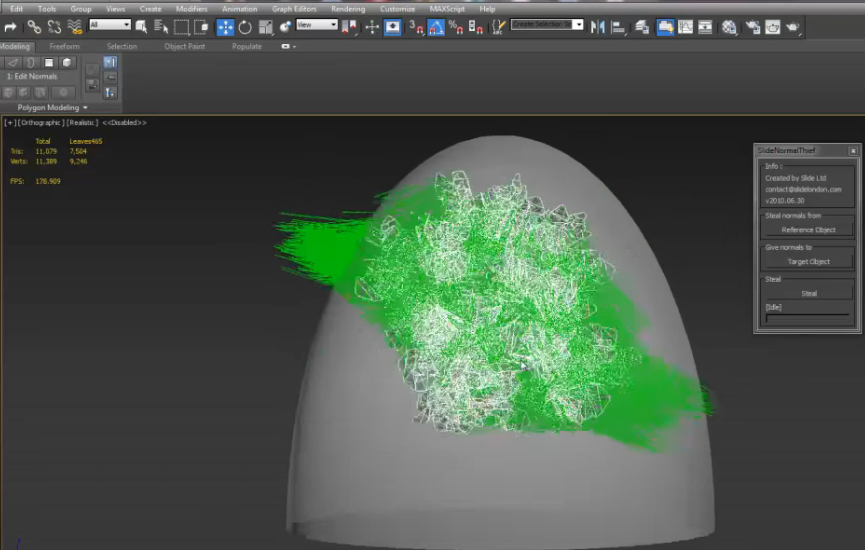

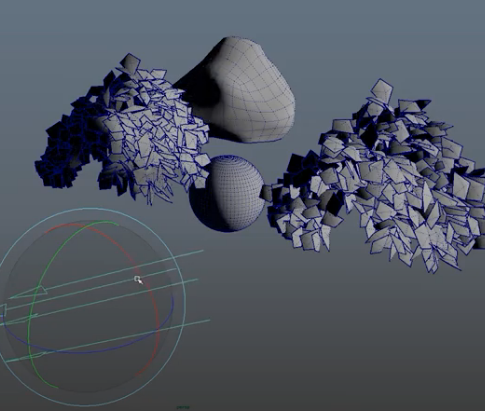

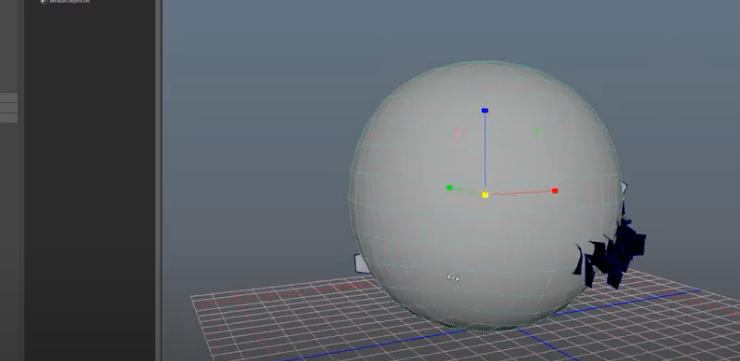

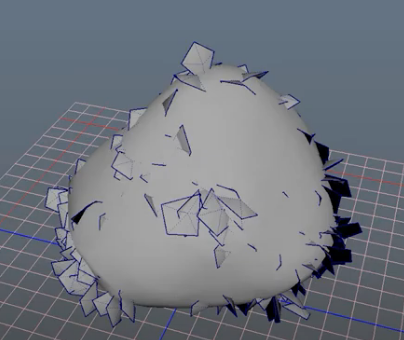

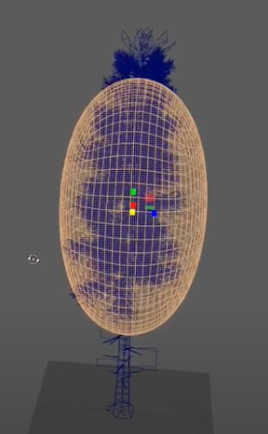

我们在生成树的模型的3D软件中，可以从一个球来烘焙法线，烘焙到树的几何体上

有一些具体的实际制作教程，如以下链接

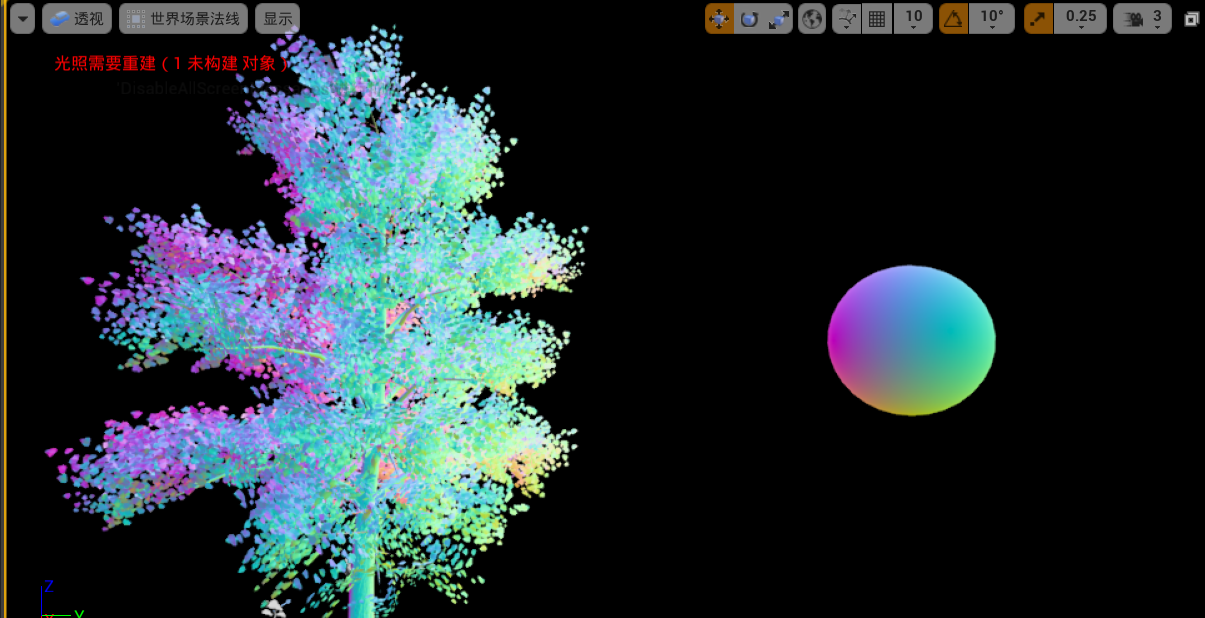

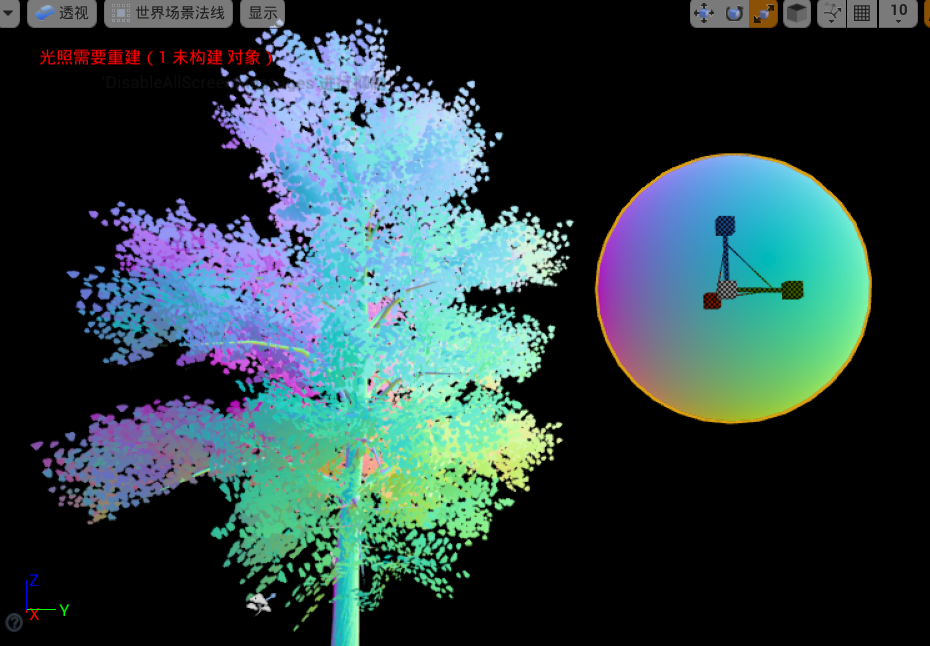

对比一下植物的法线和球的法线，是很接近的
在这里插入图片描述

2.3 Object Pivot Normals

如果我们因为一些原因，无法去改变几何体的法线，或者想要某种类型的法线

那么，我们可以从几个不同的位置生成法线

我们知道，向量是一个位置减去另一个位置

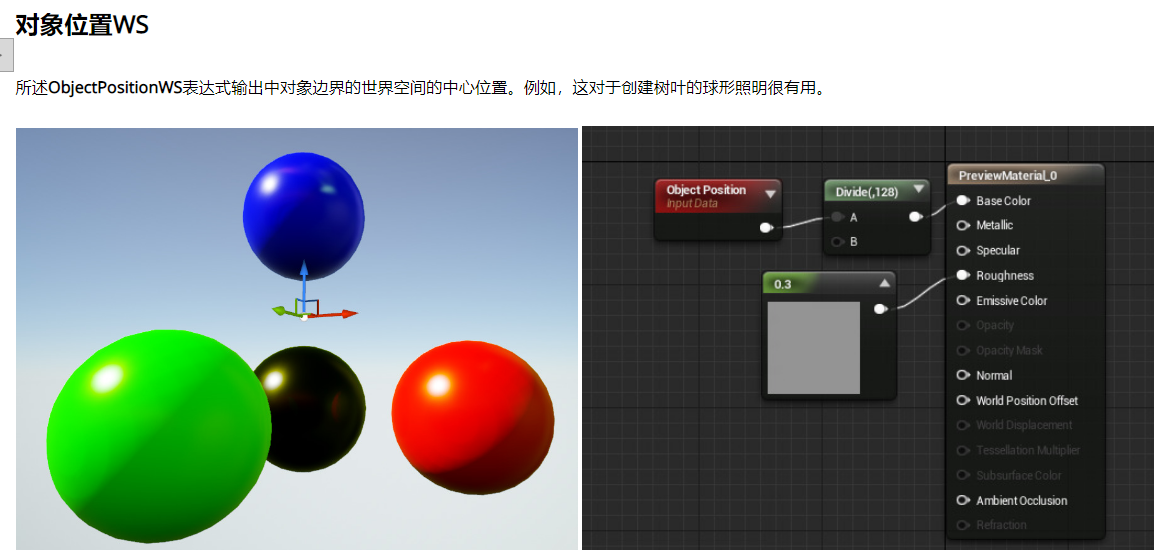

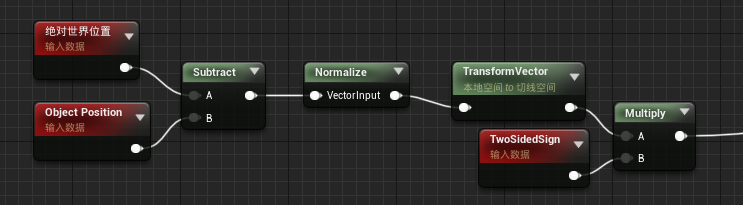

我们可以用像素的物体的世界中心的位置与对象中心的位置，两者相减，得到从物体向外朝着像素的向量，把这个当法线，输出球状照明
在这里插入图片描述
在这里插入图片描述
效果是这样，和之前BentNormal很像，并且是真的平滑过渡，我们也没有使用顶点法线
在这里插入图片描述

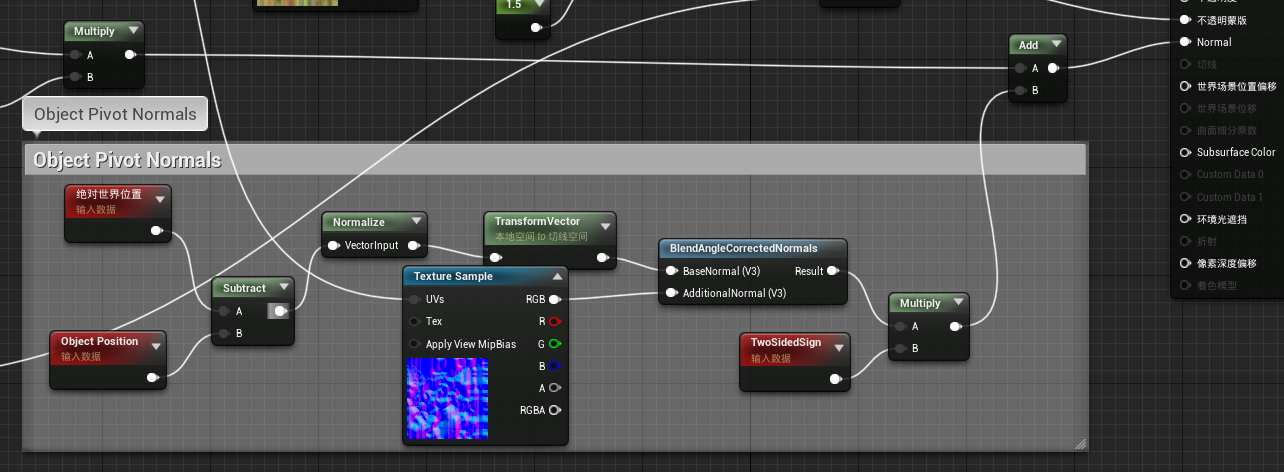

但是我们现在还没用法线贴图呢，所以我们要把这个平滑过渡加到之前的法线贴图上（注意，下方应该是world space到Tangent space）
在这里插入图片描述

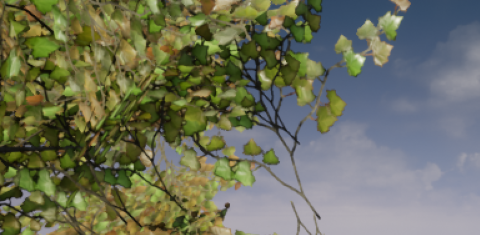

非常平滑又有法线
在这里插入图片描述

2.4 Camera Normals

第四种方法其实是用CameraVector作为表面的法线
在这里插入图片描述
这种方法制作的法线，通常用做那些一直要朝向我们的面片

3 方法混合 Bonus Hybrid Method

对于树，我们想这么混合

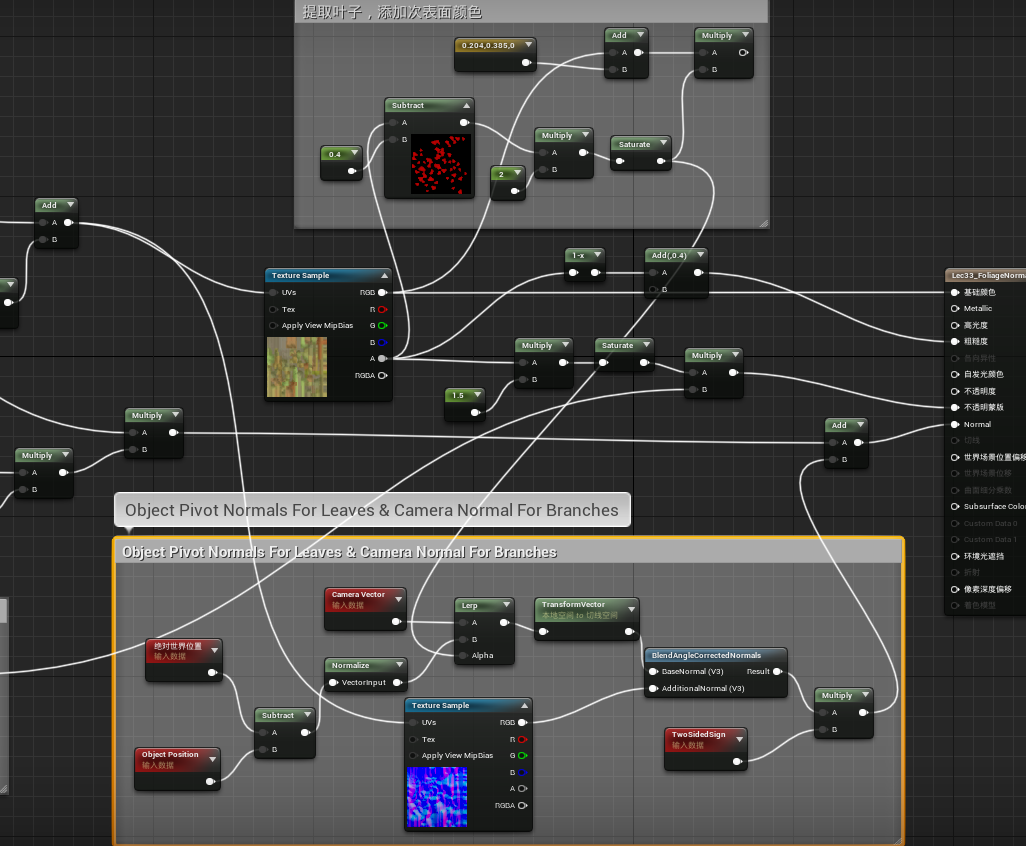

树枝，使用CameraVector，叶子，使用Object Pivot Normals，插值的参数用之前的mask（注意，下方应该是world space到Tangent space）
在这里插入图片描述

在这里插入图片描述
可以看到叶子和枝干是区分开的，这是我们的节点
在这里插入图片描述

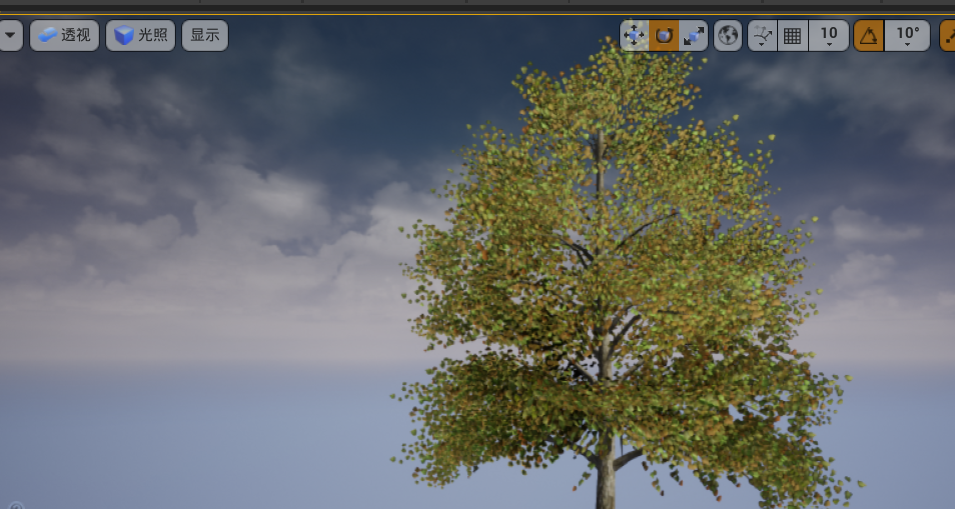

对比一下，这是我们做法线调整之前的树
在这里插入图片描述

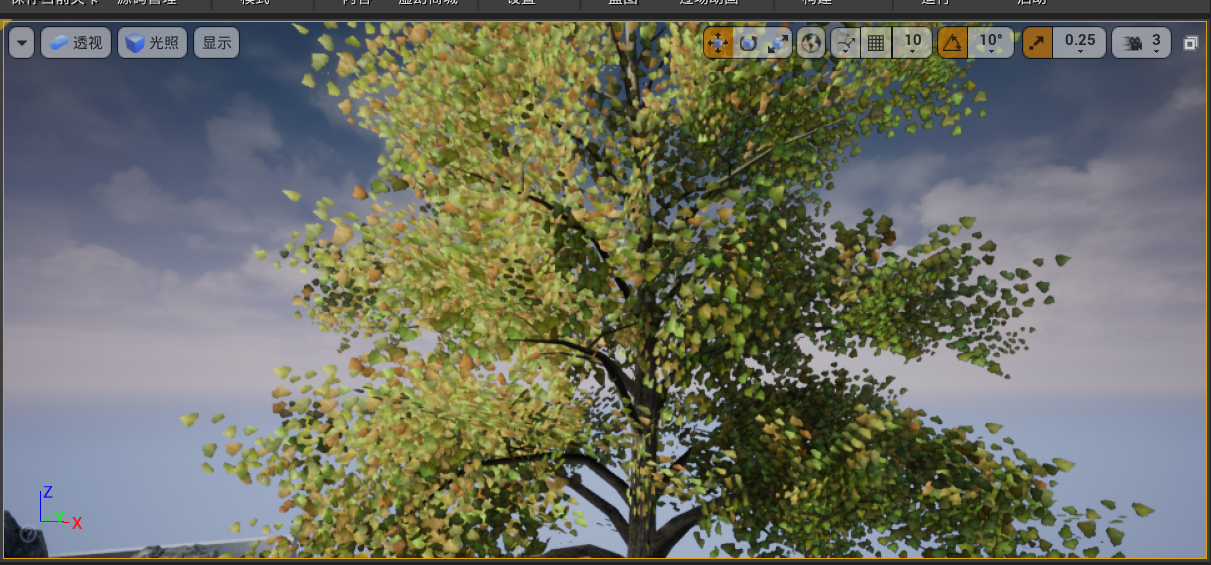

这是之后
在这里插入图片描述

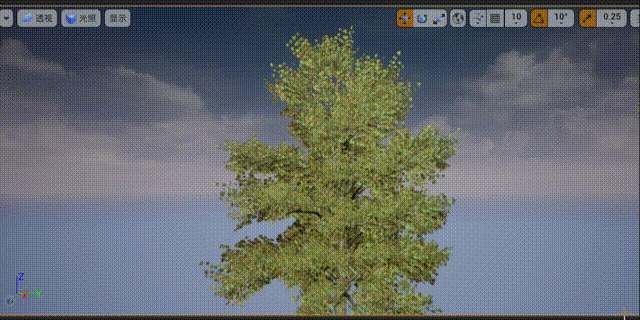

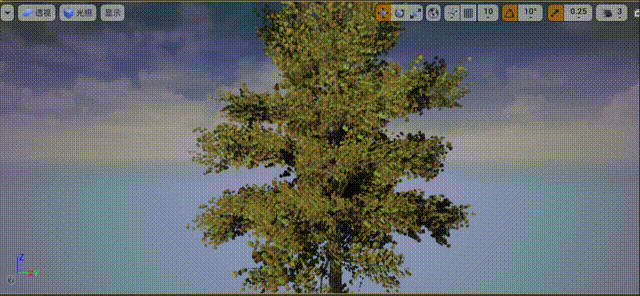

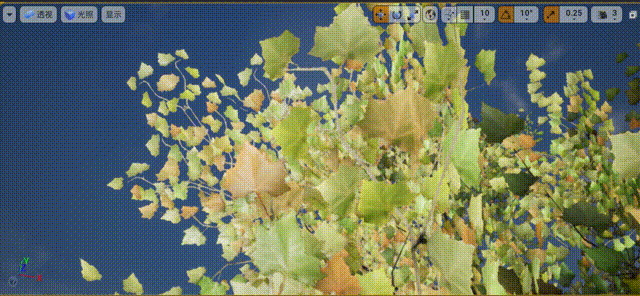

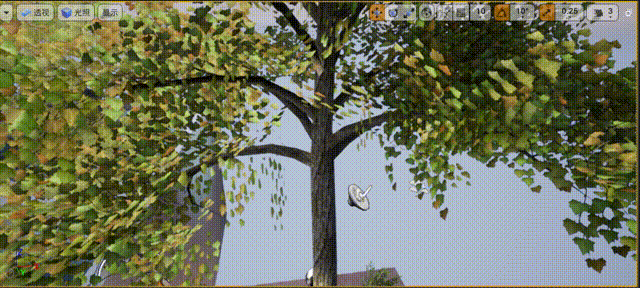

动图对比
这是之前
在这里插入图片描述
这是之后，法线的过渡更加平滑
在这里插入图片描述

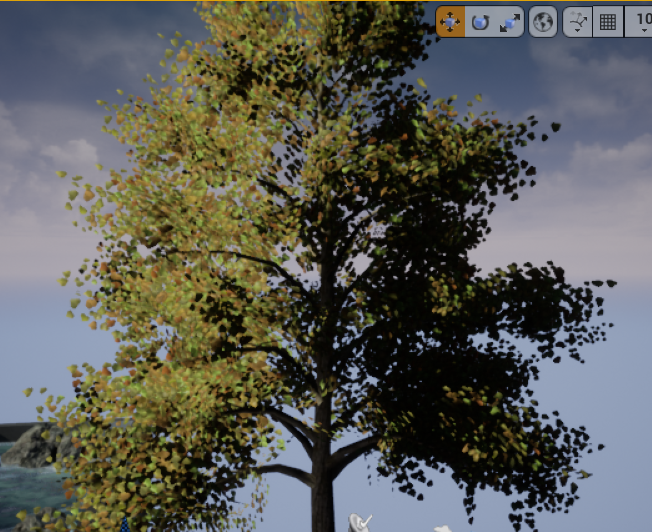

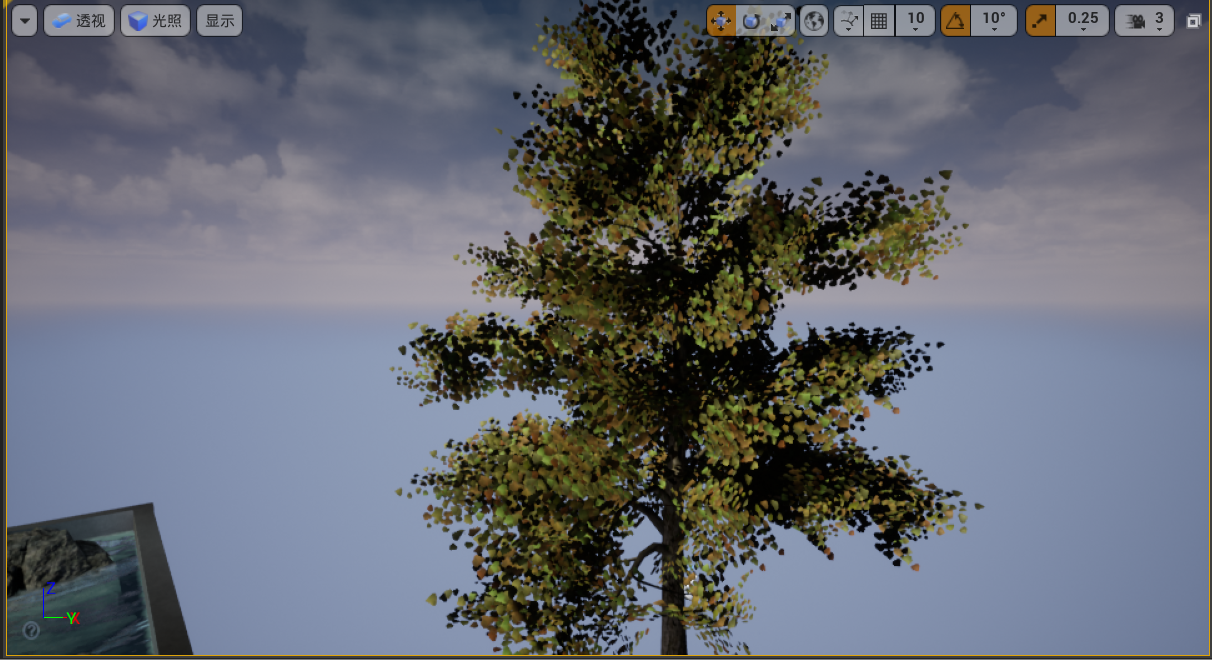

然而这样做会有死黑的问题，因为Object Pivot Normals可能和插片的方向一样，导致法线和插片的面法线垂直了，直接黑掉了
在这里插入图片描述

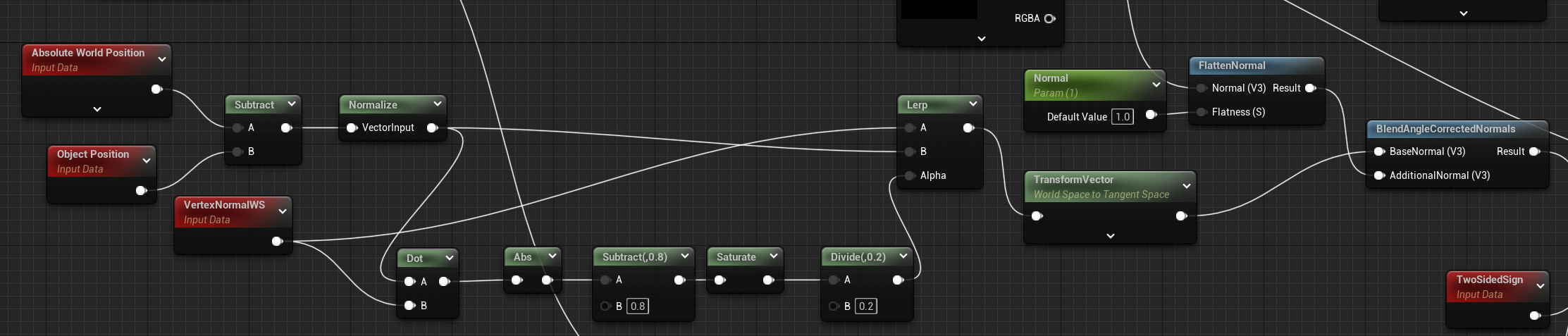

过黑是否可以这样规避？将bentnormal和面片法线叉乘，如果要黑掉了就换成面片法线，其他情况用bent normal？（当然最好还是插片的时候就让面片别和球形法线朝向偏差太大）
在这里插入图片描述

Ben后来的做法，改用面法线，vert normal
在这里插入图片描述

2023.3.14备注

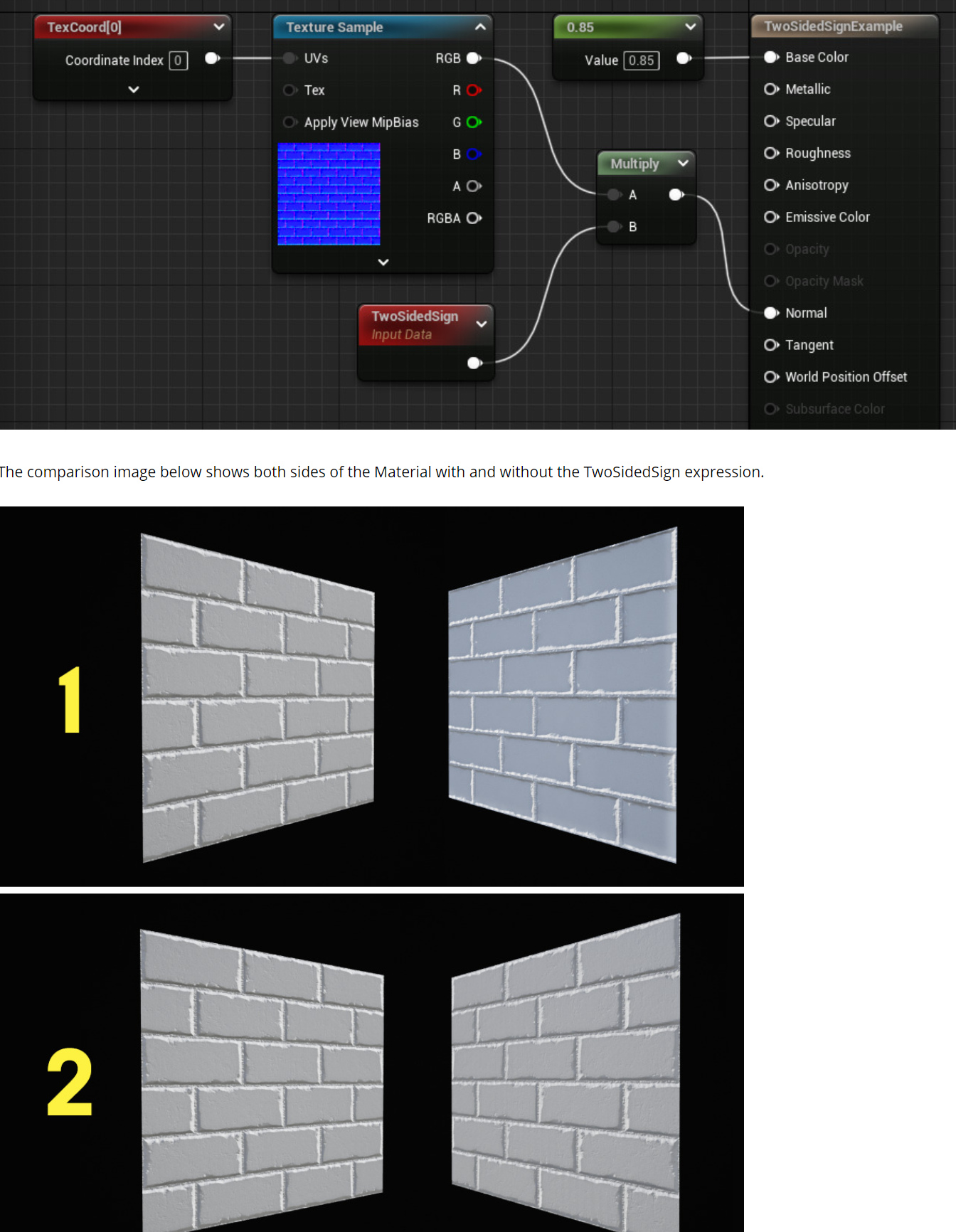

对于叶子纹理，一面凹下去必然另一面凸起来，所以不需要乘以 two side sign来让两面保持一致，下图称了twosidesign是2号结果，而树叶来说1号结果就是正确的
在这里插入图片描述
关于球形法线，感觉可以球形法线和面片法线点乘作为插值，如果是球形法线和面片法线快垂直了，则优先面片法线，如果两者法线接近则使用球形法线

Lec34 叶片AO Foliage Ambient Occlusion

本节将会为叶片制作AO，做法有些和一般的AO不一样，因为我们的叶子是存在于面片上的

我们想一想，树上有大量的树叶，其由一堆不同方向的随机面片组成，我们需要一个均匀平滑的好AO——也就是，树的中心变暗，朝着树的方向变亮

为什么呢？思考一棵树在阳光下是什么样的情况，我们往树的中心走，透过叶子的阳光就越少，就越暗了

上一节我们用过Object Pivot Normals

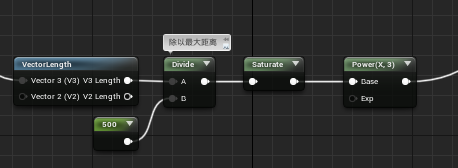

如果我们用像素位置减去树模型这个对象的位置，得到这个向量并测量长度，那么我们就可能知道我们离中心有多远，以此来设置黑白的值

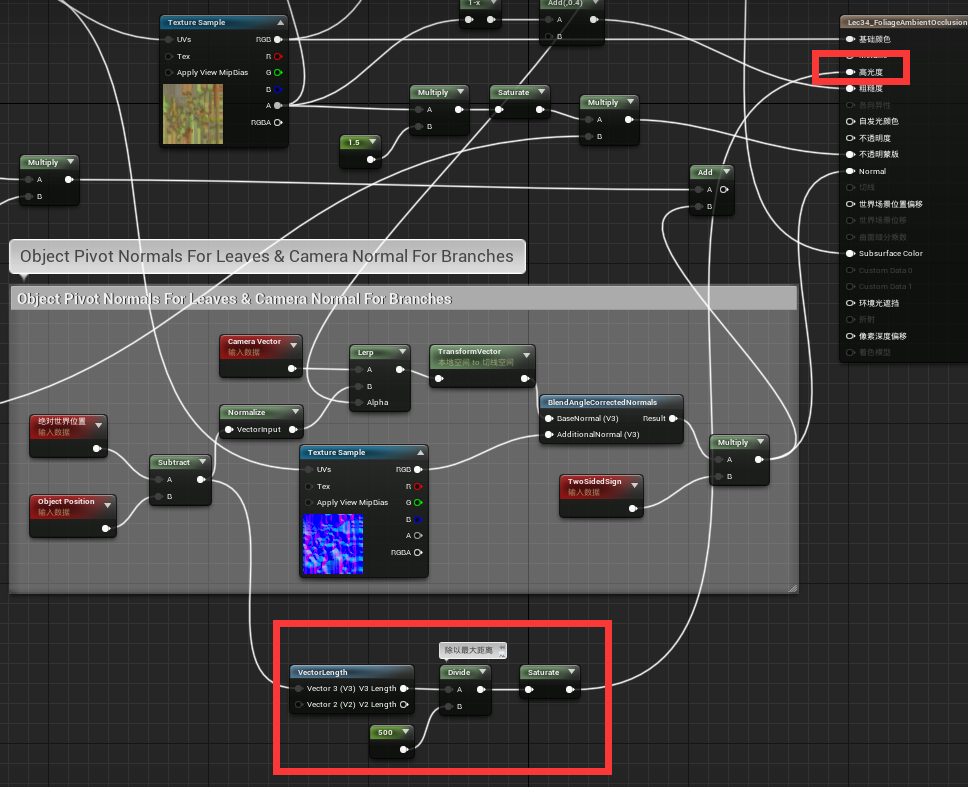

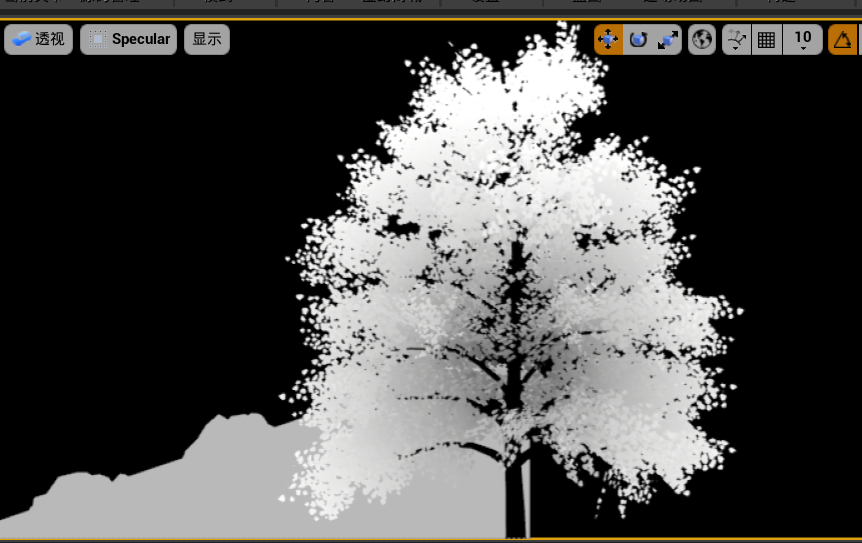

连到高光度，去看看高光度缓冲的效果（此处法线连的要是add那个地方，不过只是看缓冲区，没关系，后面改回来了）（注意，法线应该是world space到Tangent space）
在这里插入图片描述
在这里插入图片描述

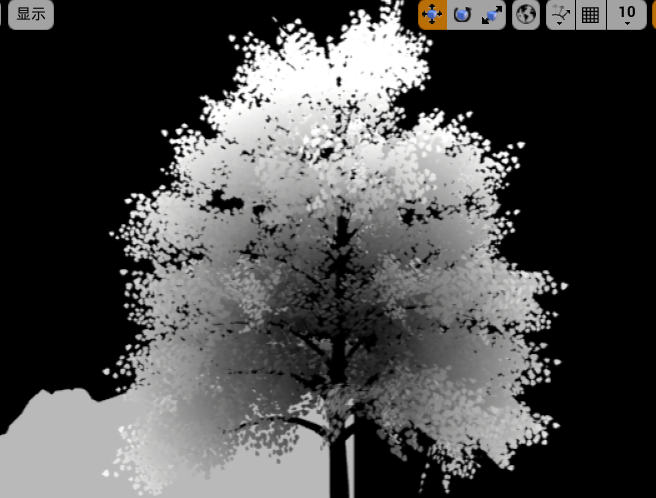

再加一个power，加大对比度看看
在这里插入图片描述
在这里插入图片描述

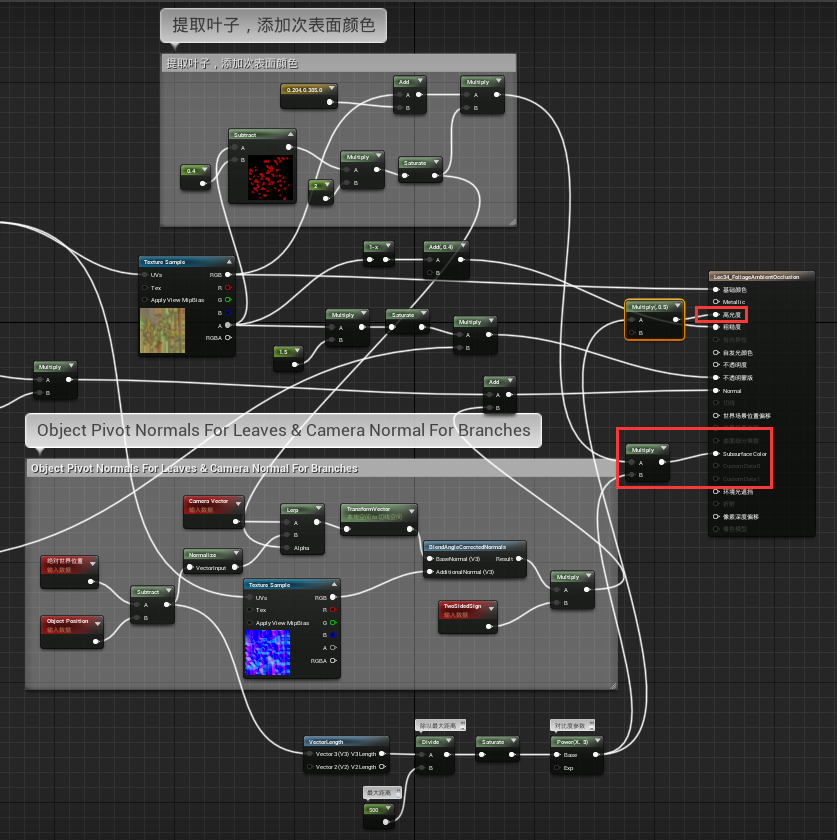

我们将其运用到次表面颜色和镜面值（注意，法线应该是world space到Tangent space）
在这里插入图片描述
在这里插入图片描述
中间暗，周围亮很明显

我们如果把它也真的连到AO上，整个数黑了很多
在这里插入图片描述

在这里插入图片描述

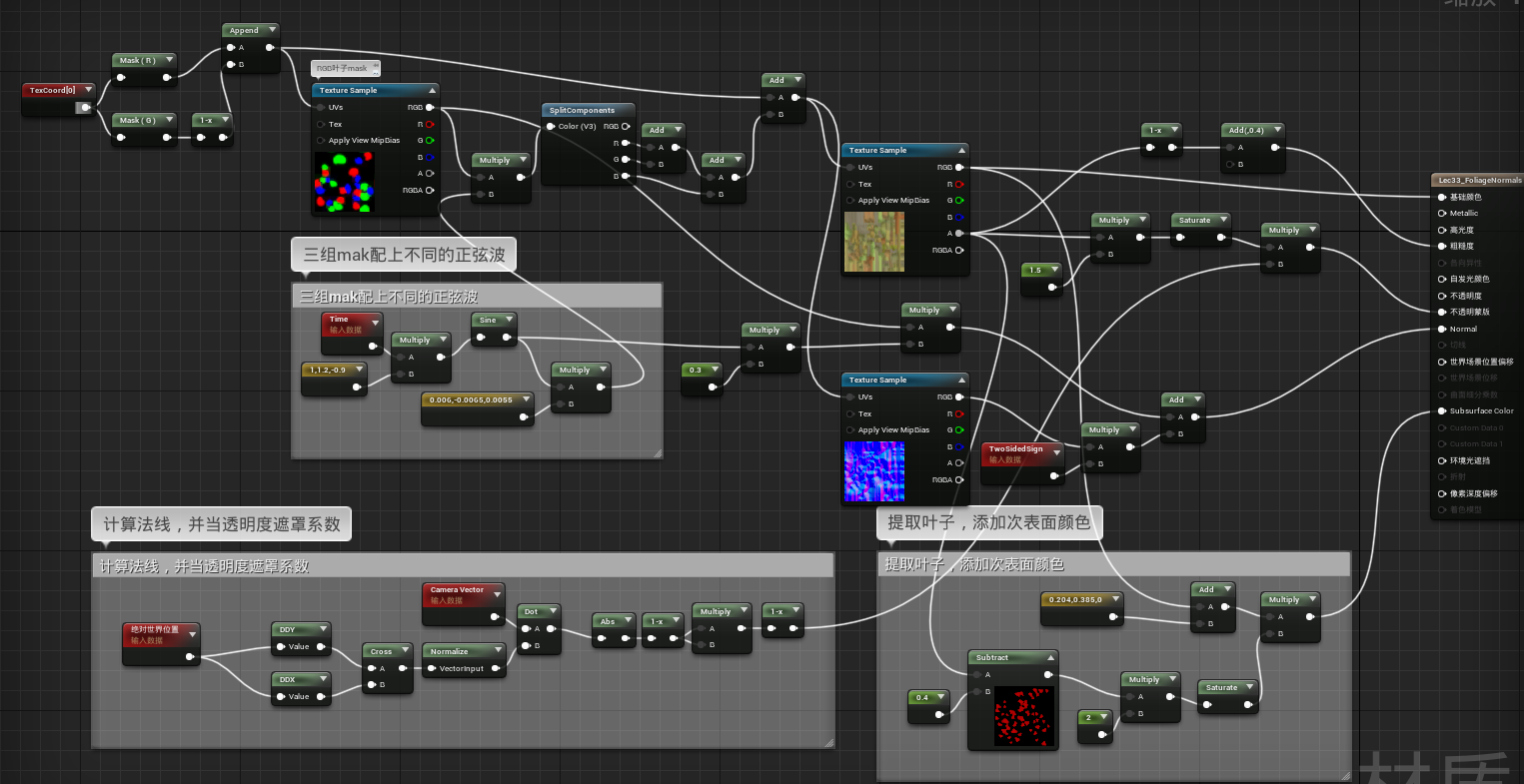

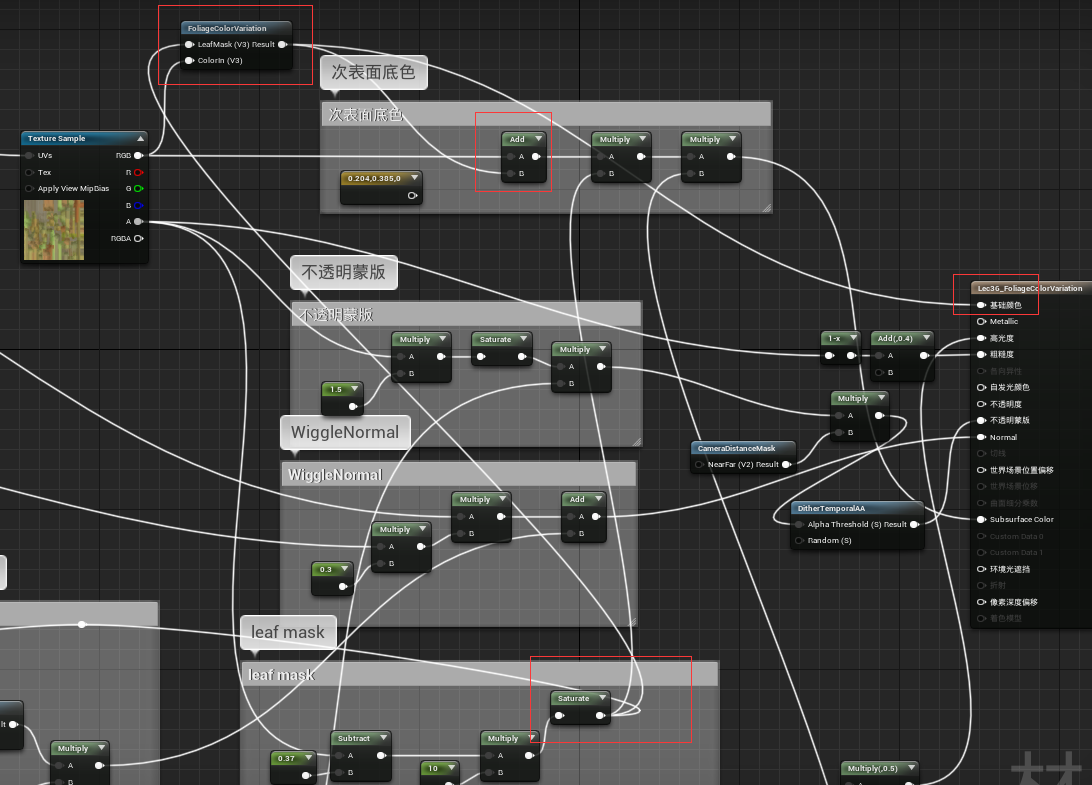

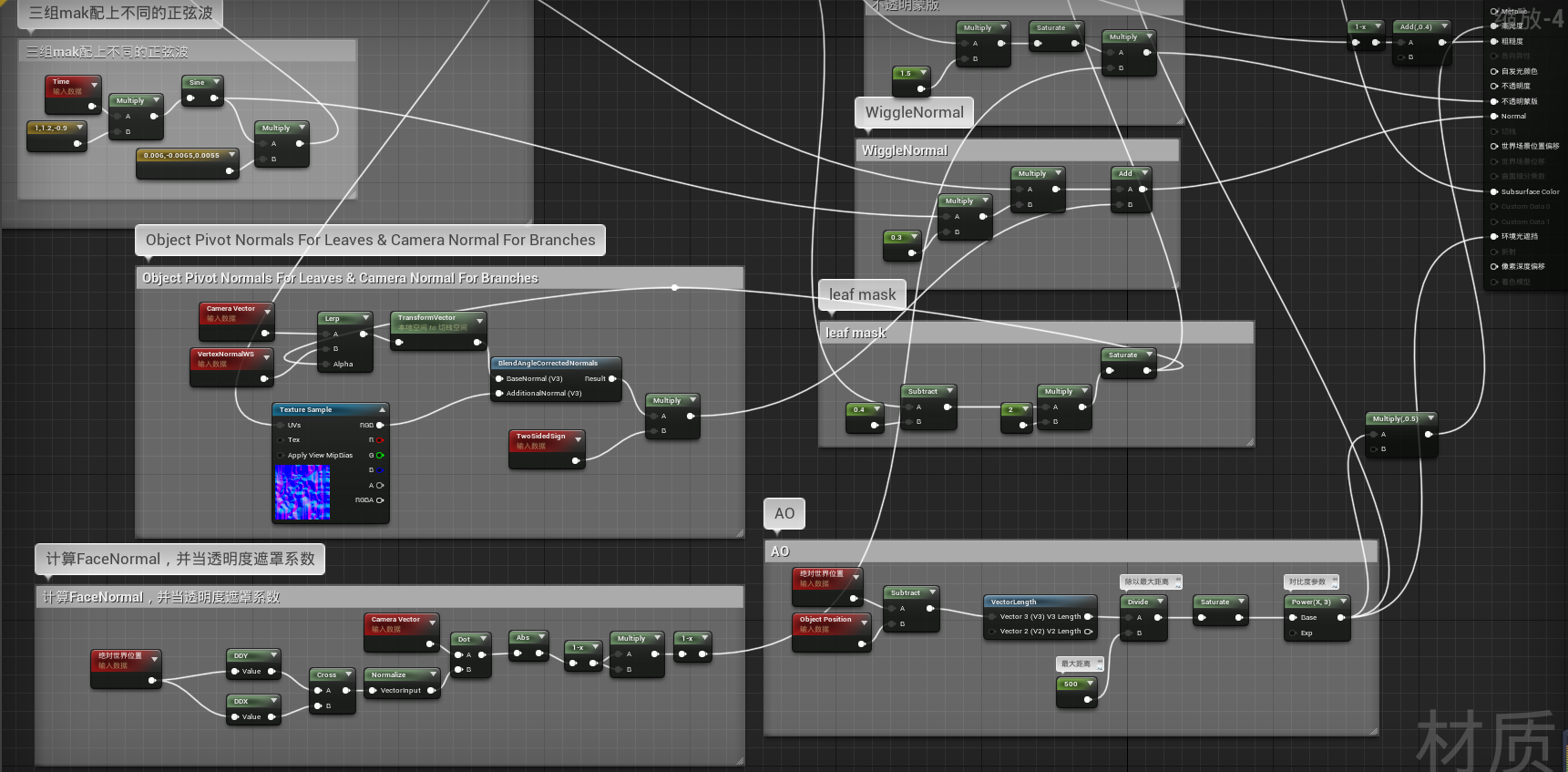

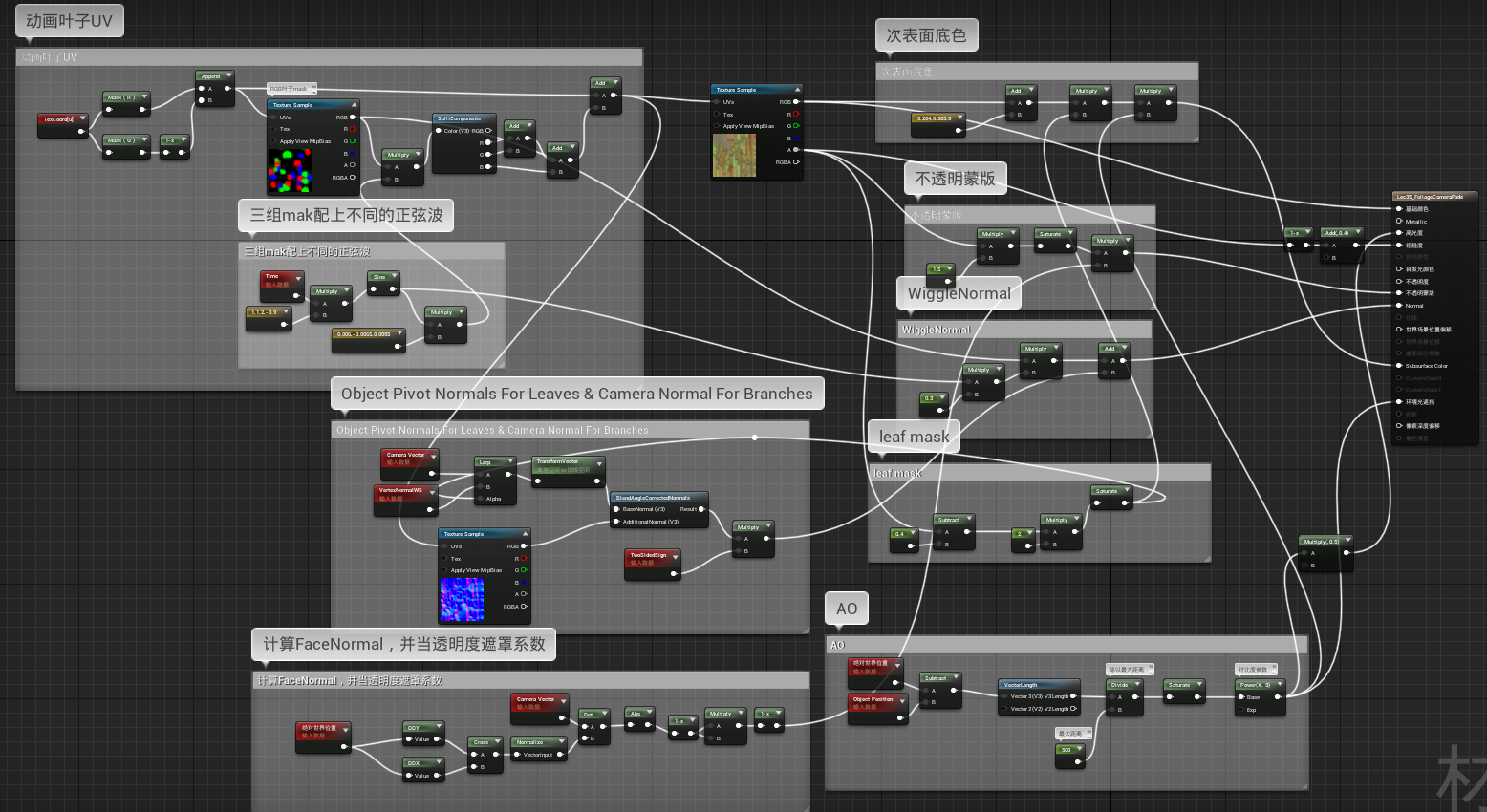

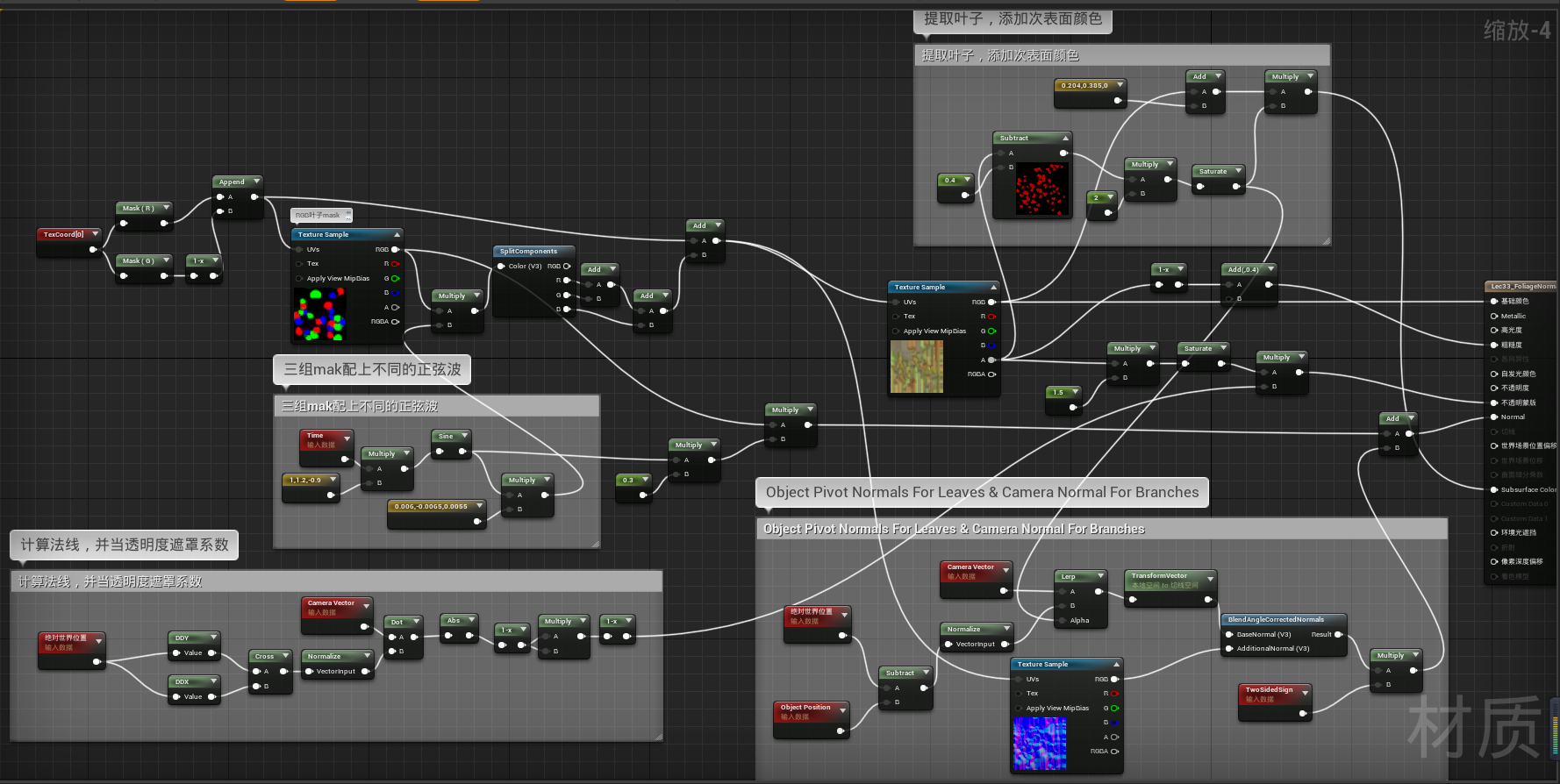

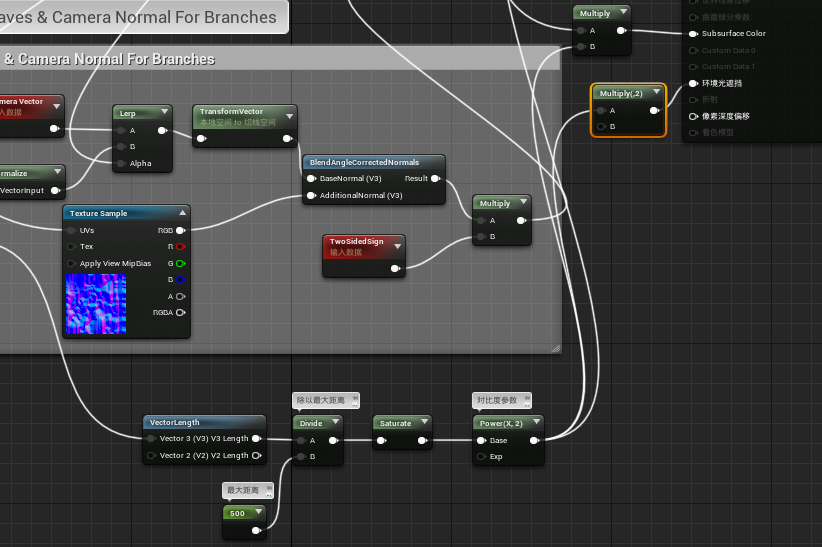

我们整理一下节点，总览（注意，法线应该是world space到Tangent space）
在这里插入图片描述
分布
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
（感觉连了AO太黑的，可以不连）

Lec35 叶片渐隐 Foliage Camera Fade

我们会让相机进入叶子时，叶子渐隐

真实的世界不会这样，但是为了游戏性考虑，进入丛林时，会让丛林变得暗淡

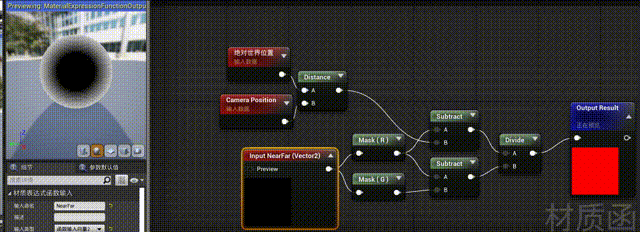

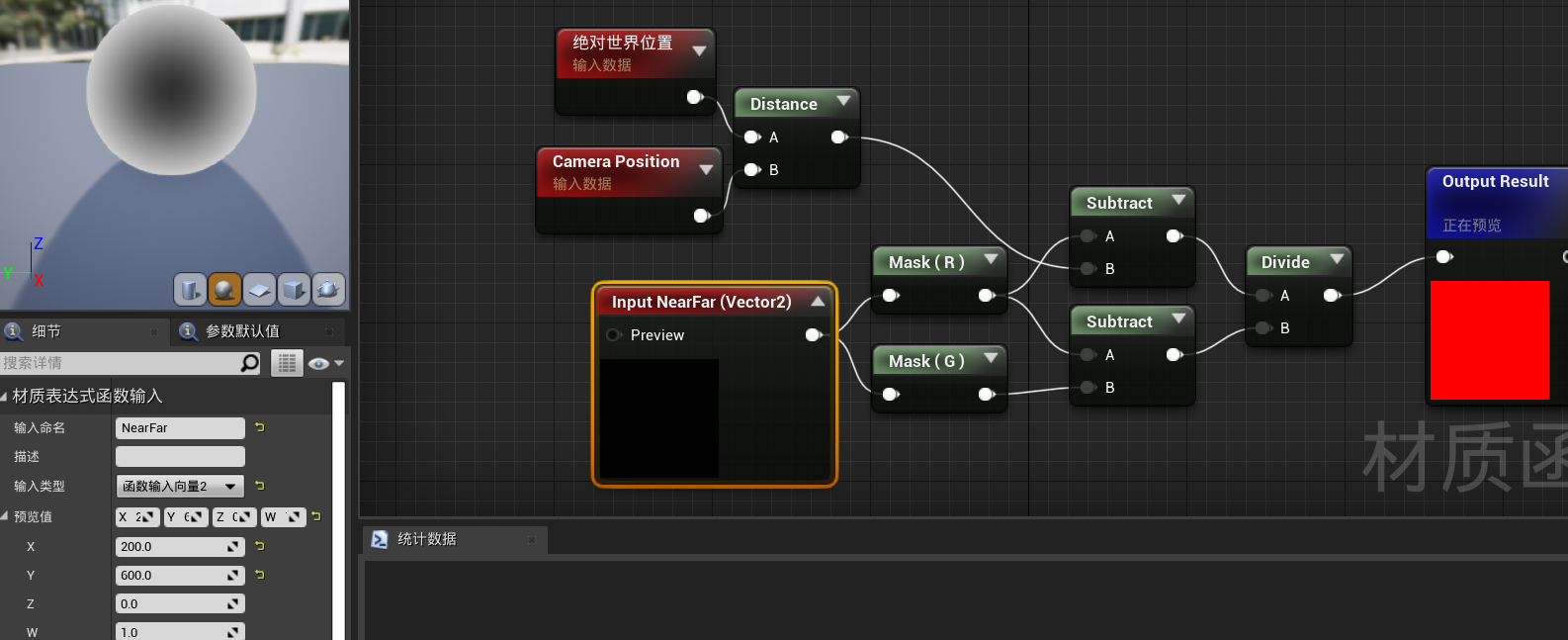

我们建立一个CameraDistanceMask的材质函数
在这里插入图片描述
随着相机的前后移动，会呈现0-1的变化，Near和Far设置的是200到600厘米，将预览值作为默认值
在这里插入图片描述

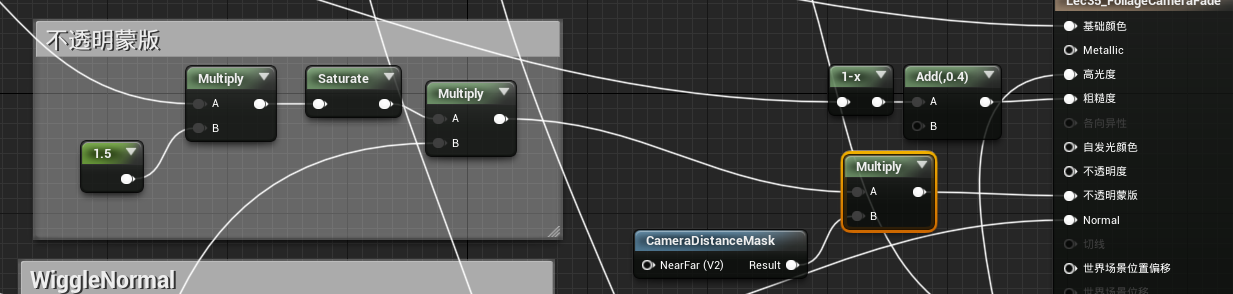

我们把它乘上不透明模板
在这里插入图片描述
确实，裁减了，但是很生硬
在这里插入图片描述

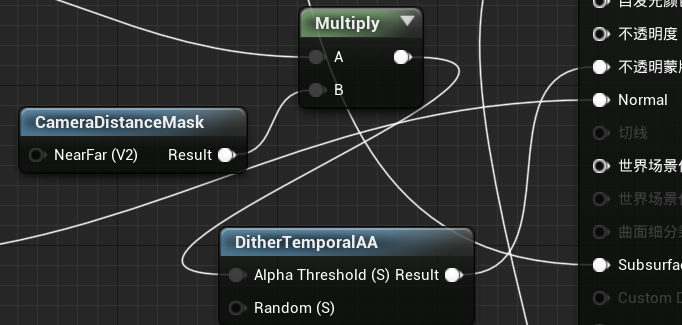

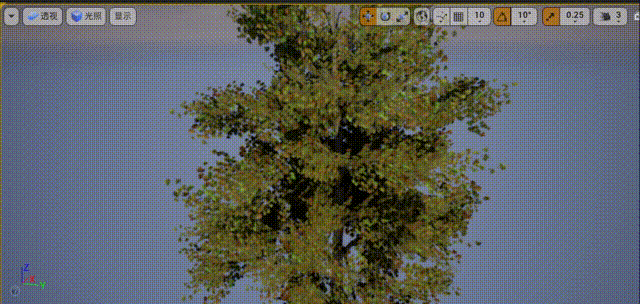

我们接着用dither temporal aa
在这里插入图片描述
在这里插入图片描述
效果还不错

我们注意到，我们的shader很复杂，不过实际用的时候，可以按需选择想要的部分

Lec36 叶片的色彩变化 Foliage Color Variation

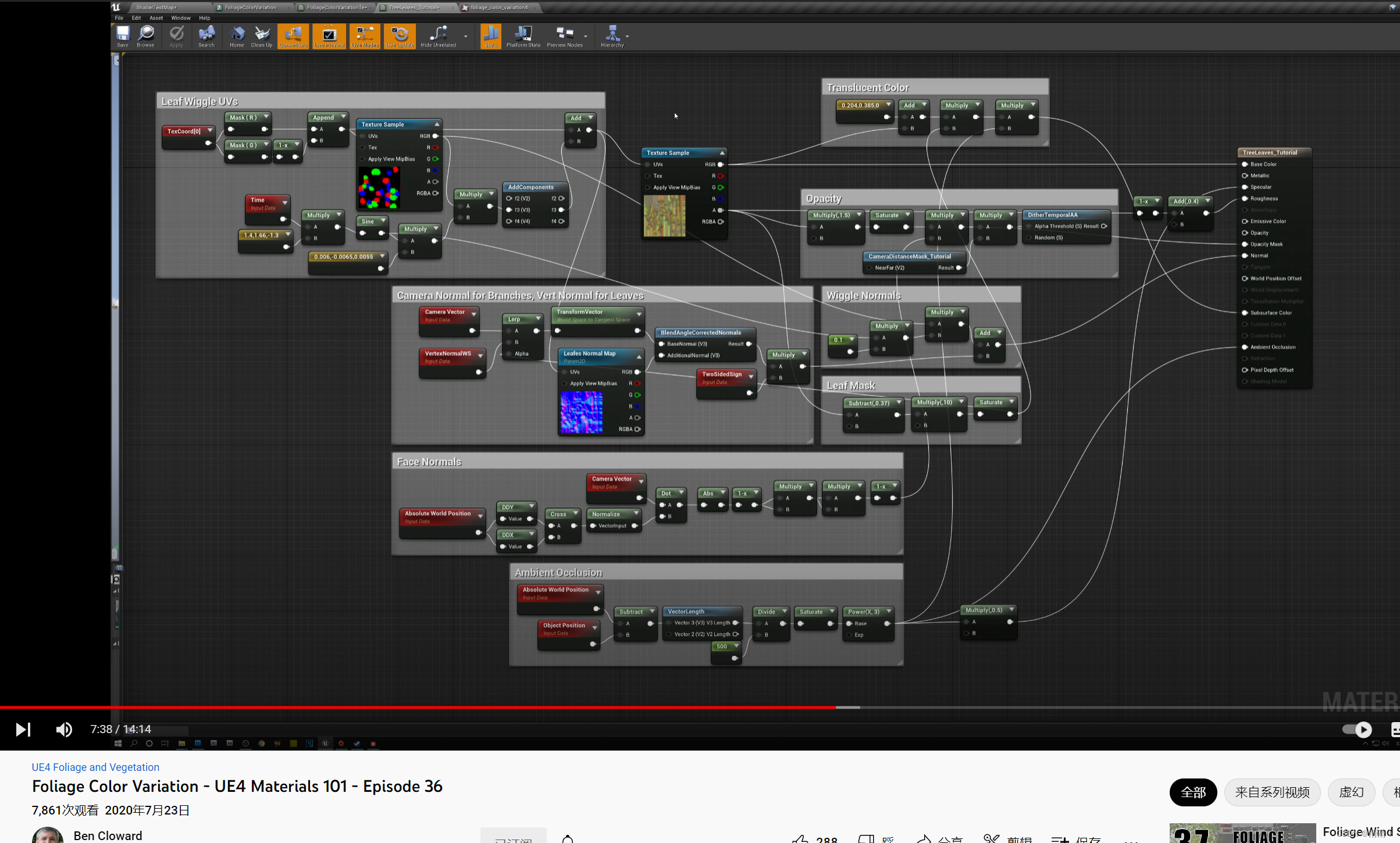

这节，我们为树制作颜色变化的shader
如果我们只有一棵树，那很不错，但是如果我们有一座森林呢？
每个树的shader都一样，颜色都一样
在这里插入图片描述
实际生活中并不会这样
在这里插入图片描述
所以我们想要制作一个材质函数，让每个树的颜色略有不同

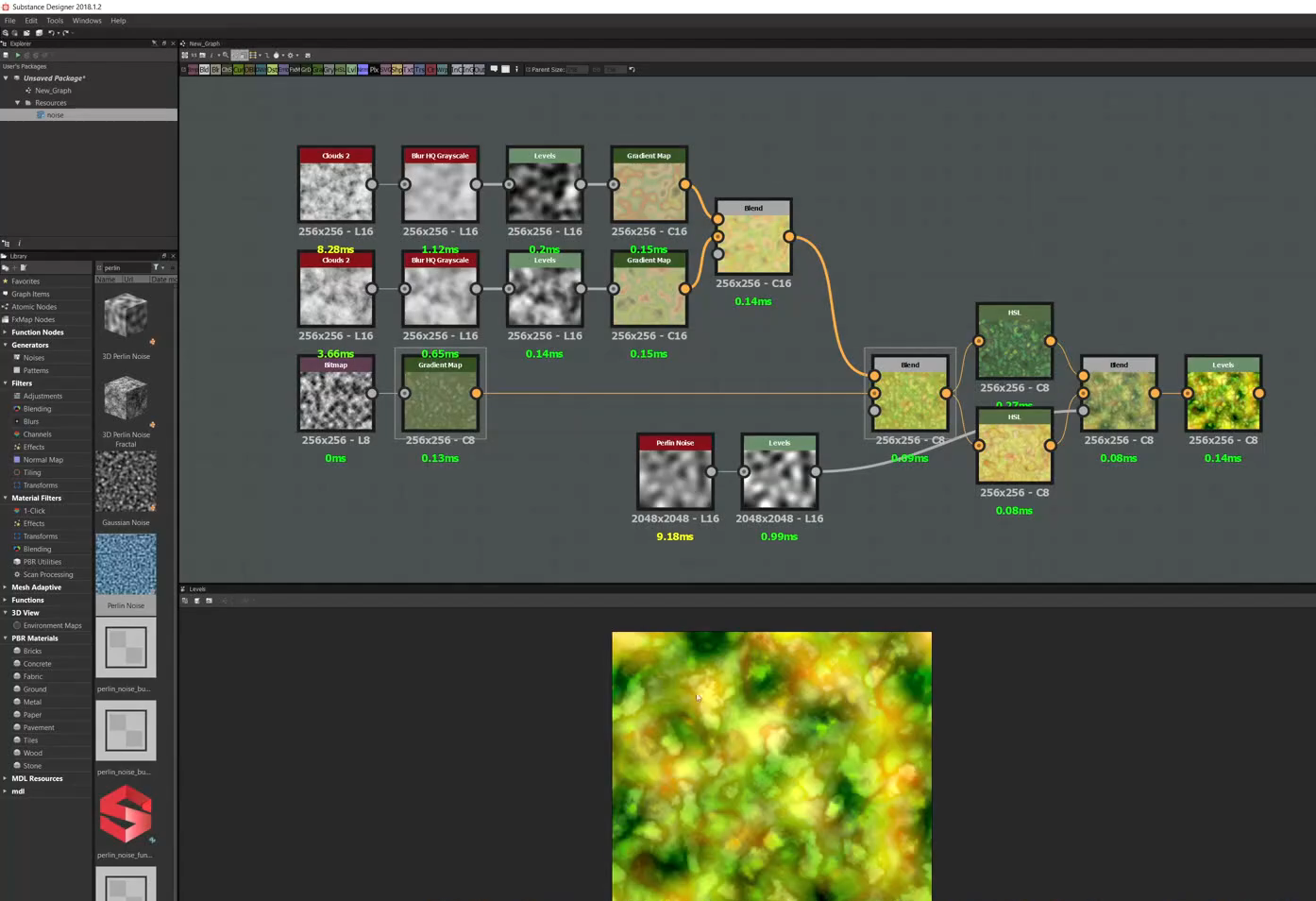

在这里插入图片描述
我们需要将这个纹理，从上到下投影到世界空间，每棵树，对这个纹理做稍微不同的采样，将树的纹理和这个噪声纹理混合起来
（我做不到一样，就用其他噪声纹理替代了）

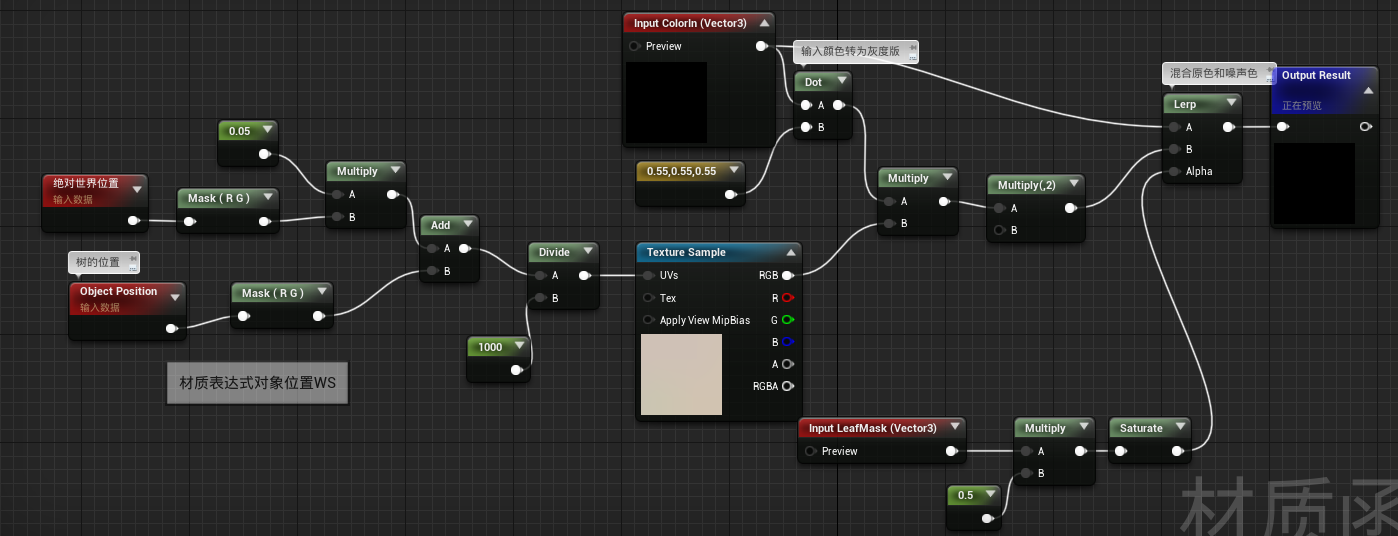

以下是这个材质函数，绝对位置作为梯度，物体位置作为基准决定颜色
1000是基于位置的比例，0.5是混合程度
在这里插入图片描述
同时我们发现以前的叶子有些黑边，在此做一些修改
在这里插入图片描述
在这里插入图片描述

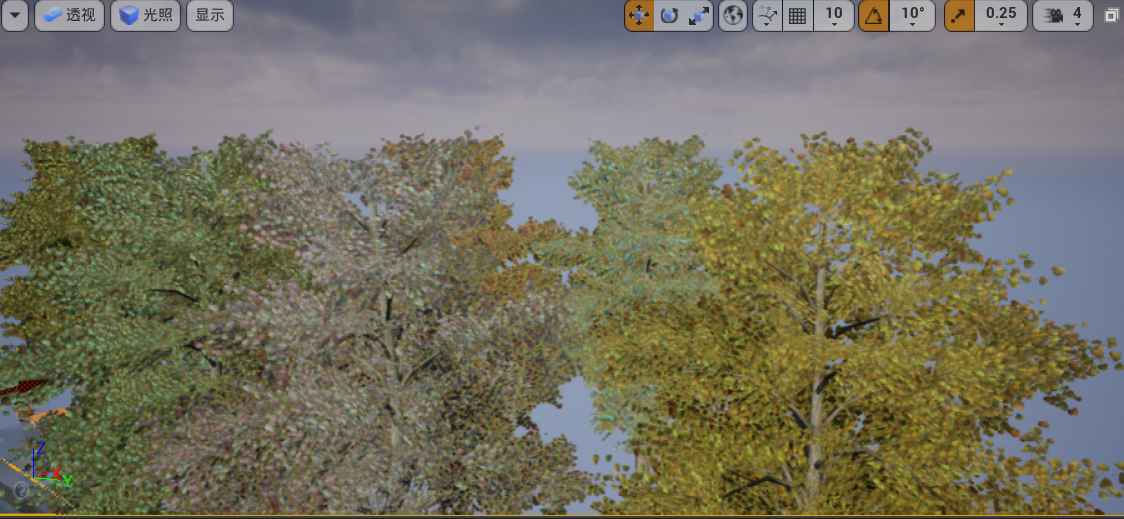

创造了几棵树，使用同一个shader，他们随着位置的不同，采样了纹理的不同位置
在这里插入图片描述

Lec37 叶片随风飘舞 Foliage Wind Sway

这节，我们要加入风的做法

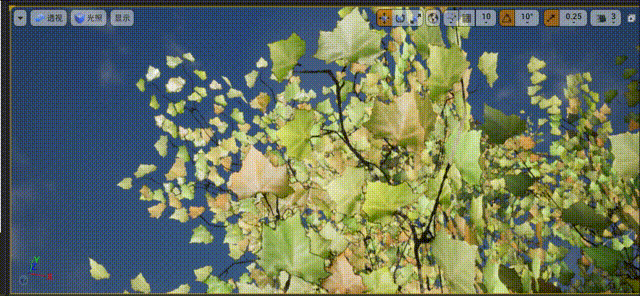

之前的动图，我们看得到树干在摇摇晃晃的，但是我们的叶子整体保持不动

确实之前我们做过叶片动画，但是那是像素的UV移动
这次我们让顶点动起来

我们的风，既能wiggle（小幅度、快速的扭动）也能sway（节奏比较缓慢的摇摆，摇曳）

1 Wiggle——小幅扭动

也就是我们要专注于世界位置偏移了

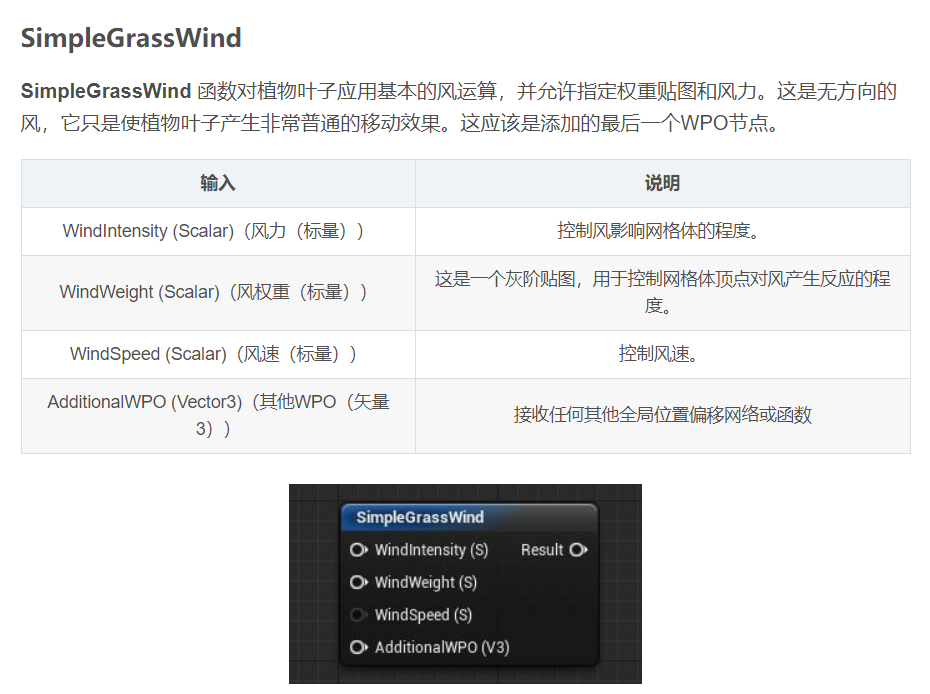

我们会用到这个节点
在这里插入图片描述
wiggle非常好做，这就是它所要用的
在这里插入图片描述
它最后连出来的是
在这里插入图片描述

2 Sway——缓慢摇摆

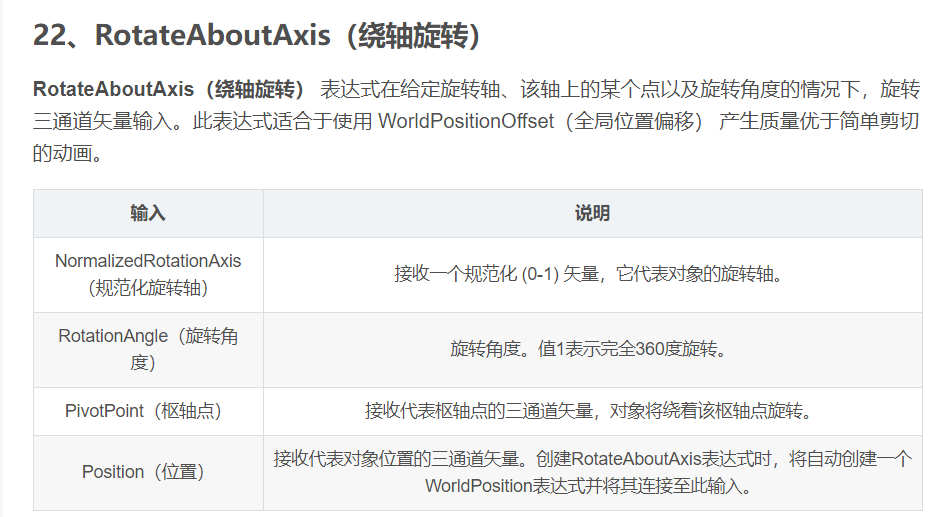

Sway略显复杂，我们需要用到一个节点，RotateAboutAxis
在这里插入图片描述
Position使用世界位置
PivotPoint，我们不会使用ObjectPosition而会是原点
NormalizedRotationAxis，需要风向和向上向量的叉积
RotationAngle，需要两组正弦波叠加

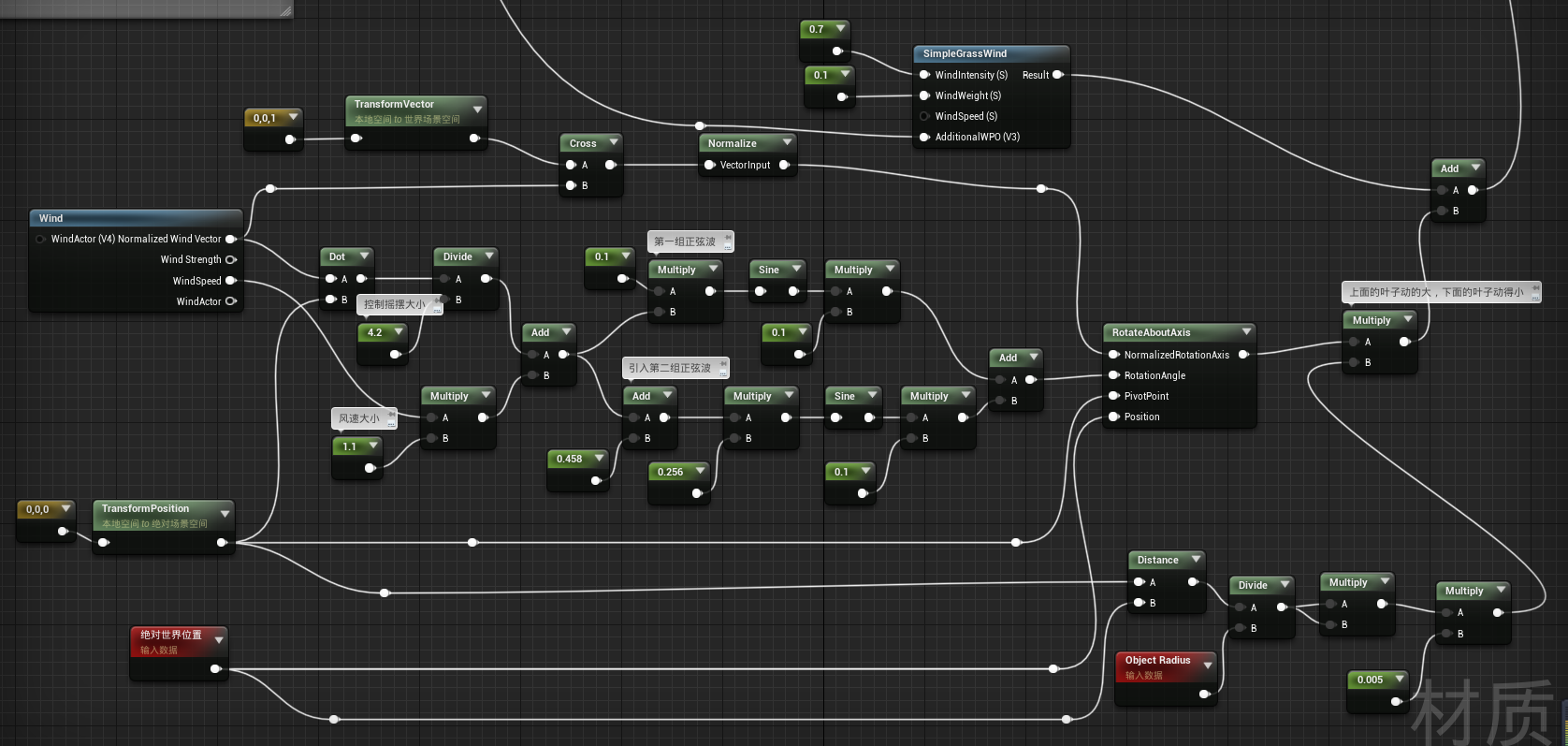

同时在Sway最后，让上面叶子动的多，下面动得少，最后的最后和之前的Wiggle进行叠加，连到偏移上
在这里插入图片描述
在这里插入图片描述
