🔥 内容介绍

激光雷达（LiDAR）作为一种重要的三维感知技术，在自动驾驶、机器人导航、地理测绘等领域得到广泛应用。然而，激光雷达采集的数据往往包含噪声和误差，影响后续处理和应用的精度。本文探讨了如何利用卡尔曼滤波（Kalman Filter）算法对激光雷达数据进行有效处理，主要涵盖了点云数据的滤波、误差分析、模型验证以及三维表面拟合等环节。通过理论分析和实验验证，本文旨在阐明卡尔曼滤波在激光雷达数据处理中的优势和应用价值，并为相关领域的研究和实践提供参考。

1. 引言

激光雷达是一种利用激光脉冲测量物体距离的技术，其输出结果通常为包含三维坐标的点云数据。相比于传统的光学传感器，激光雷达具有高精度、高分辨率和不受环境光照影响等优点。然而，激光雷达数据也面临着各种挑战，例如：

噪声干扰: 受传感器本身特性和环境因素影响，采集的数据会包含噪声，导致点云数据的精度下降。
误差累积: 在移动平台上的激光雷达，由于姿态和位置的变化，会导致测量误差的累积。
数据量大: 激光雷达产生的数据量庞大，对数据处理效率和算法性能提出了较高要求。

为了解决上述问题，需要采用有效的滤波算法对原始点云数据进行处理，从而提高数据质量，为后续的应用提供可靠的基础。卡尔曼滤波作为一种经典的递归滤波算法，在估计动态系统的状态方面表现出色，特别适用于处理含有噪声和误差的测量数据。本文将探讨如何利用卡尔曼滤波算法对激光雷达数据进行处理，并深入分析其在点云滤波、误差分析、模型验证和三维表面拟合等方面的应用。

2. 卡尔曼滤波原理

卡尔曼滤波是一种最优估计理论，其核心思想是利用系统的动态模型和测量模型，根据先前的状态估计和当前的测量值，递归地估计系统的当前状态。卡尔曼滤波分为两个主要步骤：

预测步骤: 根据系统的动态模型，利用上一时刻的状态估计值预测当前时刻的状态，并更新状态估计的协方差矩阵。
更新步骤: 根据当前时刻的测量值和预测值，利用卡尔曼增益对状态估计进行修正，并更新状态估计的协方差矩阵。

卡尔曼滤波的关键在于状态方程和测量方程的构建，状态方程描述了系统状态随时间的演化规律，测量方程描述了测量值与系统状态之间的关系。在激光雷达数据处理中，系统状态可以包括激光点的三维坐标、速度、加速度等，测量值则是激光雷达直接采集到的点云数据。

3. 基于卡尔曼滤波的点云数据滤波

激光雷达数据滤波的目标是去除点云数据中的噪声，提高数据的信噪比，从而获得更准确的物体轮廓和几何信息。基于卡尔曼滤波的点云滤波方法主要分为以下步骤：

状态定义: 将激光点的三维坐标（x, y, z）及其速度（vx, vy, vz）作为状态向量，即：
X = [x, y, z, vx, vy, vz]T
动态模型: 假设激光点在短时间内以匀速直线运动，则状态方程可以表示为：
Xk = AXk-1 + Wk
其中，A为状态转移矩阵，描述了状态向量从上一时刻到当前时刻的演化，Wk为过程噪声。
测量模型: 假设激光雷达的测量值直接反映了激光点的三维坐标，则测量方程可以表示为：
Zk = HXk + Vk
其中，H为测量矩阵，将状态向量映射到测量空间，Vk为测量噪声。
卡尔曼滤波迭代: 利用卡尔曼滤波的预测和更新步骤，递归地估计每个激光点的状态，并得到滤波后的点云数据。

通过卡尔曼滤波，可以有效平滑激光雷达数据中的噪声，减小测量误差的影响，提高点云数据的精度和质量。

4. 误差分析

激光雷达数据误差分析是保证数据可靠性的重要环节。卡尔曼滤波不仅可以对点云数据进行滤波，还可以用于分析和估计激光雷达的误差特性。主要可以通过以下几个方面进行分析：

过程噪声协方差矩阵(Q): 该矩阵描述了系统动态模型的不确定性。通过调整Q矩阵的参数，可以控制卡尔曼滤波对噪声的灵敏度，从而优化滤波效果。通过分析滤波结果与理论模型的偏差，可以反推出实际系统中可能存在的未建模动态。
测量噪声协方差矩阵(R): 该矩阵描述了激光雷达传感器的测量噪声。通过分析滤波结果与实际测量值的偏差，可以评估传感器的测量精度。
卡尔曼增益(K): 该参数决定了测量值对状态估计的修正程度。分析卡尔曼增益的变化，可以了解系统状态和测量值之间的相对权重，并据此优化滤波参数。
状态估计的协方差矩阵(P): 该矩阵反映了状态估计的不确定性。分析P矩阵的变化趋势，可以评估滤波算法的收敛速度和稳定性。

通过以上误差分析，可以深入了解激光雷达系统的误差特性，并为滤波参数的优化提供依据。

5. 模型验证

为了验证卡尔曼滤波的有效性，需要建立合适的模型和实验平台。以下是一些常用的模型验证方法：

仿真数据验证: 利用计算机生成模拟的激光雷达数据，并添加不同类型的噪声。然后，利用卡尔曼滤波对模拟数据进行处理，并与理想数据进行对比分析，从而评估滤波算法的性能。

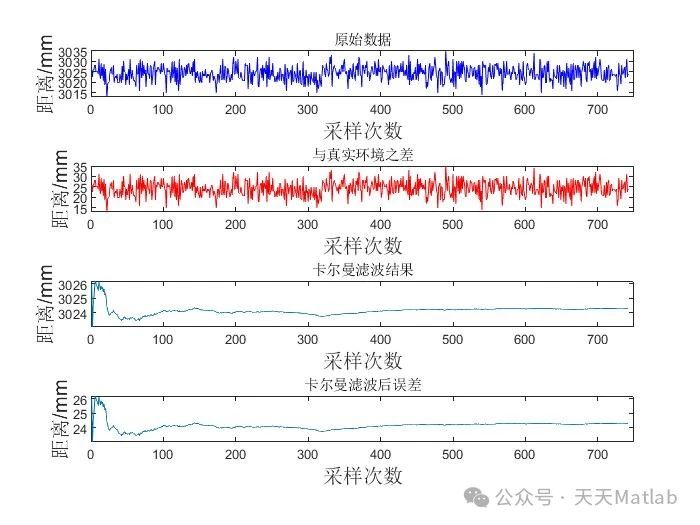

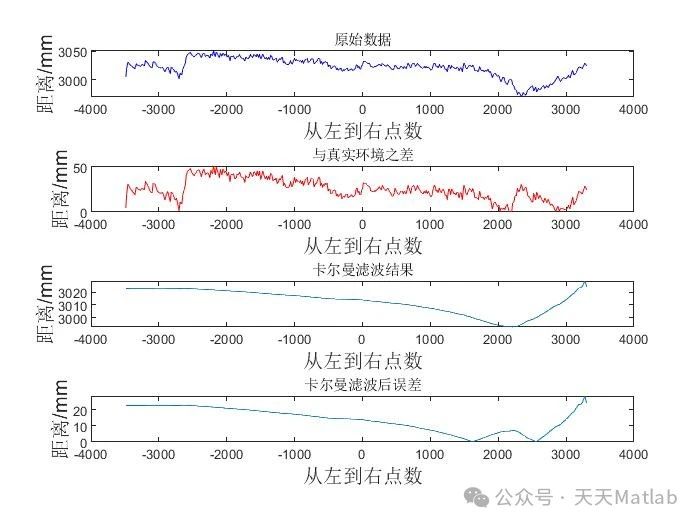

真实数据验证: 在真实场景中采集激光雷达数据，并利用卡尔曼滤波进行处理。然后，将滤波后的数据与原始数据进行对比分析，评估滤波算法的实际效果。
基准数据验证: 利用高精度的测量仪器或人工测量结果作为基准数据，对比卡尔曼滤波结果，从而验证算法的精度和可靠性。

通过上述模型验证，可以全面评估卡尔曼滤波在实际应用中的性能，并为后续的改进提供依据。

6. 基于卡尔曼滤波的三维表面拟合

除了点云滤波，卡尔曼滤波还可以应用于三维表面拟合。通过建立合适的模型，可以将激光雷达点云数据拟合成连续的曲面，从而获得物体的完整三维形状。基于卡尔曼滤波的三维表面拟合方法，主要可以分为以下几个步骤：

曲面模型定义: 定义要拟合的曲面类型，例如平面、球面、二次曲面等。
参数化表示: 将曲面模型用参数化的形式表示，例如，平面可以表示为 ax+by+cz+d=0，其中 a, b, c, d 为参数。
状态定义: 将曲面参数作为卡尔曼滤波的状态向量。
动态模型: 假设曲面参数在短时间内变化较小，可以建立简单的动态模型，如恒定或线性变化模型。
测量模型: 根据点云数据，建立测量模型，将点云数据映射到曲面模型上。
卡尔曼滤波迭代: 利用卡尔曼滤波的预测和更新步骤，递归地估计曲面参数，并得到拟合后的曲面。

通过上述方法，可以利用卡尔曼滤波对复杂的激光雷达点云数据进行拟合，从而获得光滑的曲面模型，为后续的物体识别、场景理解和三维重建等应用提供基础。

7. 结论

本文详细介绍了基于卡尔曼滤波的激光雷达数据处理方法，包括点云数据滤波、误差分析、模型验证和三维表面拟合等内容。研究结果表明，卡尔曼滤波能够有效去除激光雷达数据中的噪声，提高数据质量，并为后续的应用提供可靠的支持。通过对过程噪声协方差矩阵、测量噪声协方差矩阵和卡尔曼增益的分析，可以深入了解激光雷达系统的误差特性，并优化滤波参数。通过仿真和实验验证，证明了卡尔曼滤波算法的有效性和可靠性。

8. 未来展望

未来，基于卡尔曼滤波的激光雷达数据处理方法可以进一步研究以下几个方向：
