GPS轨迹在
ROS中的可视化
要在
ROS中实现
GPS轨迹的
可视化，通常可以通过多种方式完成。以下是几种常见的方法及其具体实现：
#### 方法一：通过`rviz`插件显示
GPS轨迹

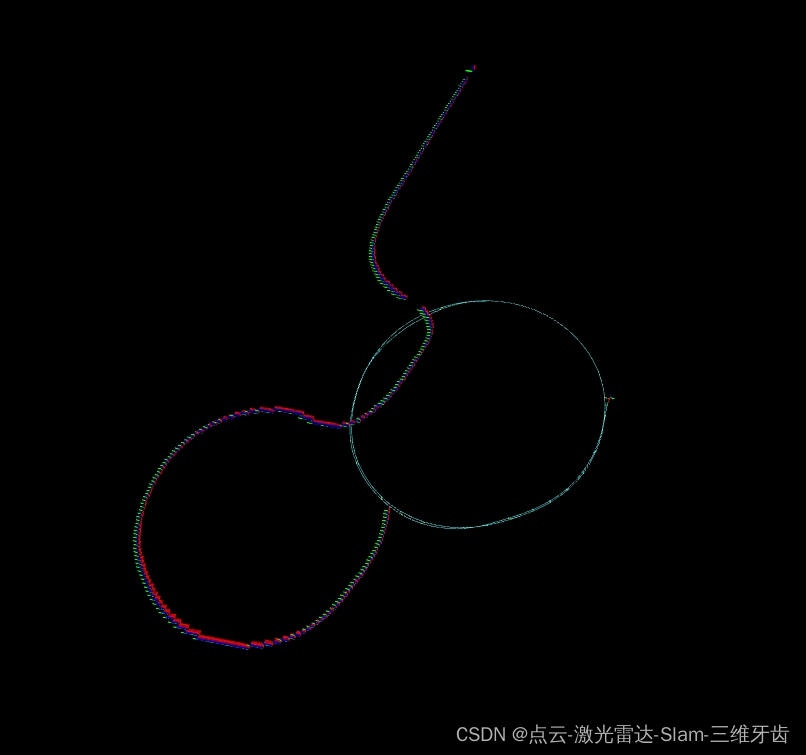

`rviz`是一个强大的工具，用于实时查看传感器数据和其他消息类型的
可视化效果。要将
GPS轨迹显示到`rviz`中，可以按照以下步骤操作。
1. **转换
GPS数据至`nav_msgs/Odometry`或`geometry_msgs/PoseStamped`格式**
ROS中的`rviz`支持许多标准的消息类型，因此需要先将原始的`sensor_msgs/NavSatFix`数据转换成适合
可视化的格式。例如，可以创建一个节点来订阅`/fix`话题并发布对应的路径点[^2]。
下面是一个简单的代码示例，展示如何将
GPS数据转换为路径点：
```python
import
rospy
from sensor_msgs.msg import NavSatFix
from geometry_msgs.msg import PoseStamped, Point
from tf.transformations import quaternion_from_euler
class
GPSToPathNode:
def __init__(self):
self.
gps_sub =
rospy.Subscriber("/fix", NavSatFix, self.
gps_callback)
self.path_pub =
rospy.Publisher("/
gps_path", PoseStamped, queue_size=10)
def
gps_callback(self, msg):
pose_msg = PoseStamped()
pose_msg.header.stamp =
rospy.Time.now()
pose_msg.header.frame_id = "map"
# 假设已知经纬度与局部
坐标的映射关系
latitude = msg.latitude
longitude = msg.longitude
# 转换逻辑 (需根据实际地图投影计算)
point_x, point_y = convert_
gps_to_local(latitude, longitude) # 自定义函数
pose_msg.pose.position.x = point_x
pose_msg.pose.position.y = point_y
pose_msg.pose.position.z = 0.0
quat = quaternion_from_euler(0, 0, 0) # 默认朝向
pose_msg.pose.orientation.x = quat[0]
pose_msg.pose.orientation.y = quat[1]
pose_msg.pose.orientation.z = quat[2]
pose_msg.pose.orientation.w = quat[3]
self.path_pub.publish(pose_msg)
if __name__ == "__main__":
rospy.init_node("
gps_to_path_node")
node =
GPSToPathNode()
rospy.spin()
```
2. **配置`rviz`以显示路径**
在`rviz`中添加一个新的`PoseArray`或`Path`显示项，并设置其主题为上述发布的`/
gps_path`话题即可。
---
#### 方法二：导出
GPS轨迹至Google Earth
如果希望将
GPS轨迹导出并在Google Earth中查看，则需要将
GPS数据存储为`.kml`文件。此过程涉及读取`sensor_msgs/NavSatFix`数据并将它们写入KML格式文件。
下面是一段Python脚本，演示如何生成KML文件：
```python
import
rospy
from sensor_msgs.msg import NavSatFix
class
GPSToKMLNode:
def __init__(self):
self.file_name = "/path/to/output.kml"
with open(self.file_name, 'w') as f:
f.write('<?xml version="1.0" encoding="UTF-8"?>\n')
f.write('<kml xmlns="http://www.opengis.net/kml/2.2">\n<Document>\n<Placemark>\n<LineString>\n<tessellate>1</tessellate>\n<coordinates>\n')
def write_kml_point(self, lat, lon):
with open(self.file_name, 'a') as f:
f.write(f"{lon},{lat},0\n")
def close_kml_file(self):
with open(self.file_name, 'a') as f:
f.write('</coordinates>\n</LineString>\n</Placemark>\n</Document>\n</kml>')
def
gps_callback(self, msg):
latitude = msg.latitude
longitude = msg.longitude
self.write_kml_point(latitude, longitude)
if __name__ == "__main__":
rospy.init_node("
gps_to_kml_node")
kml_writer =
GPSToKMLNode()
sub =
rospy.Subscriber("/fix", NavSatFix, kml_writer.
gps_callback)
rospy.on_shutdown(kml_writer.close_kml_file)
rospy.spin()
```
该脚本会持续监听
GPS数据，并将其追加到指定的KML文件中。完成后可以在Google Earth中加载此文件[^1]。
---
#### 方法三：利用IMU/
GPS融合模块（如DETA100）
对于更高精度的需求，可以考虑使用带有惯性测量单元（IMU）和全球定位系统（
GPS）的组合设备，比如DETA100系列。这类设备能够提供更加精确的姿态、位置以及速度信息[^4]。
假设已经成功连接了此类硬件，那么可以直接解析其输出的数据包，并进一步处理得到优化后的
轨迹。需要注意的是，某些情况下可能还需要额外校正由于信号遮挡等原因引起的误差。
---
### 总结
以上介绍了三种不同的方案来解决在
ROS环境下对
GPS轨迹进行有效监控的问题。无论是借助本地化框架还是外部软件平台，都各有优劣之处，最终的选择取决于具体的项目需求和技术背景。
本文提供了一个ROS项目，用于通过修改launch文件中GPS RTK的ROS话题名称来实现坐标轨迹的可视化。用户需要将'/mti0/sensor/fix_navsat'替换为自己的GPS/RTK话题，然后执行catkin_make即可运行。项目代码可在提供的百度网盘链接中获取，提取码为1111。
