概述

本篇为ShapePoints静态函数库的补充和辅助文档。
ShapePoints函数库是一个用于生成常见几何图形顶点数据（PackedVector2Array）的静态函数库。
生成的数据可用于_draw和Line2D、Polygon2D等进行绘制和显示。
因为不断地持续扩展，ShapePoints函数库的函数数目在不断增加，同时涉及的图形类型也在发生变化。
本篇按照一定的分类，阐述每个图形函数的原理和具体实现，以及具体使用。

注意：本篇基础内容写于2023年7月，由3篇文章汇总而成。ShapePoints函数库及其使用会单独发文贴出。本篇更接近原理讲解。

基础原理

在一个平面中，确定一个直角坐标系后，平面上任意一点位置就可以用(x,y)这样的值对来表示，(x,y)可以被称为这个点的坐标。
同样这个点(x,y)也可以理解为相对于坐标系原点(0,0)，水平移动了x，垂直移动了y，也就是一个由原点指向(x,y)的向量。
通过平面向量的加减乘除以及旋转操作，我们获得新的点的位置，一系列点的位置可以被顺序用线段连接起来，构成PolyLine(折线)或PolyGon(多边形，闭合的折线)
这些点数据可以用于_draw和Line2D、Polygon2D等绘制和显示几何图形

基础图形

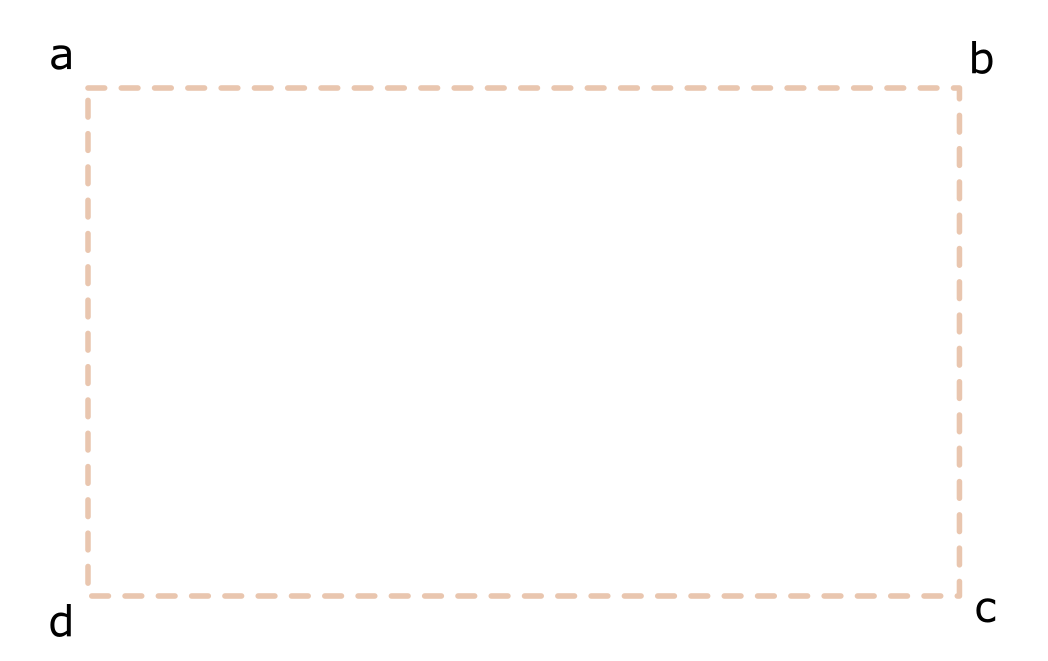

矩形

矩形最简单，计算出4个顶点就行。其运算不过是一些简单的向量加减法。

实现代码

# 返回矩形的顶点
static func rect(size:Vector2,offset:Vector2 = Vector2.ZERO) -> PackedVector2Array:
	var points:PackedVector2Array = [
		offset,
		offset + Vector2.RIGHT * size.x,
		offset + size,
		offset + Vector2.DOWN * size.y,
		offset]
	return points

正多边形

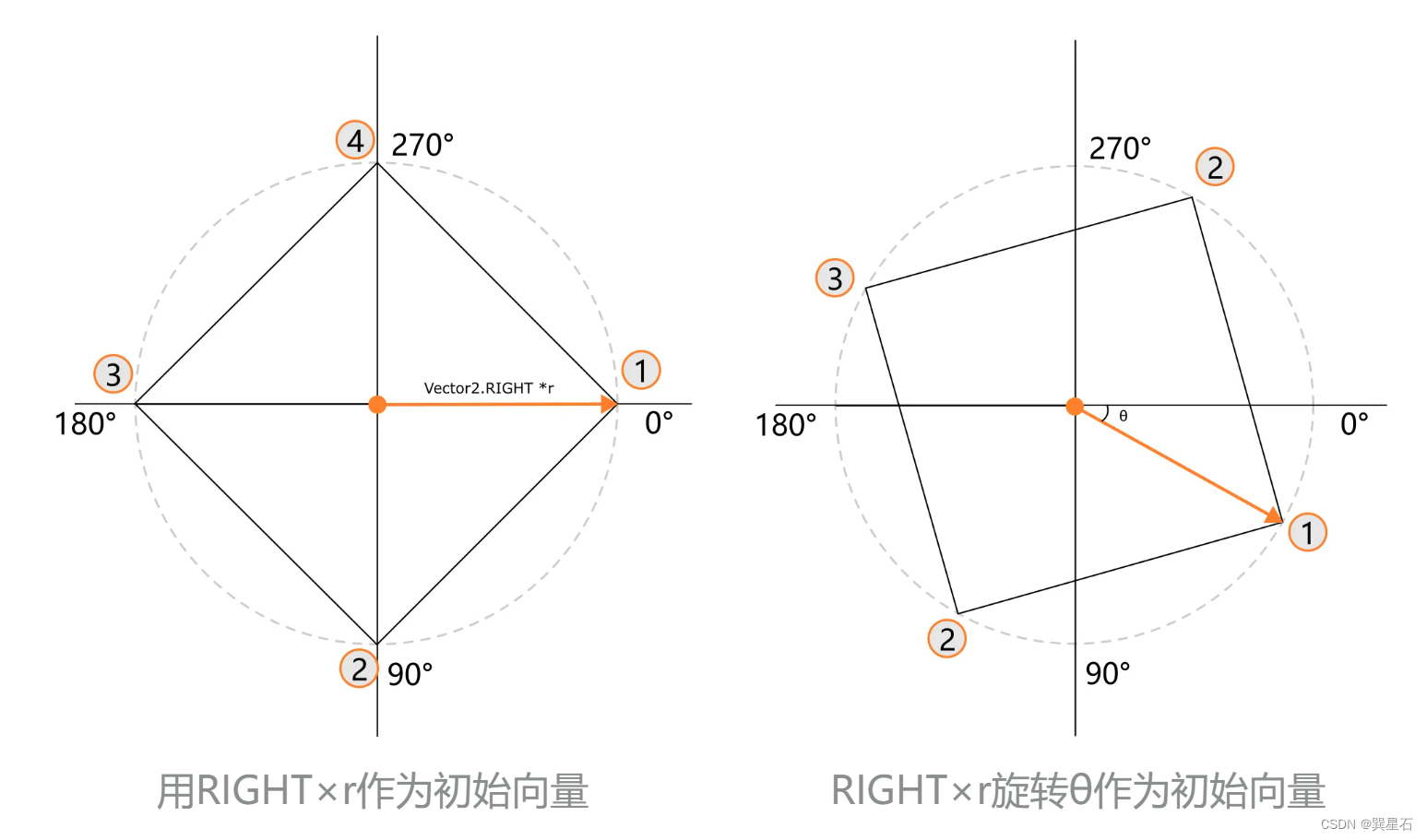

求正多边形的顶点，其本质是求圆上等分的点。可以通过向量旋转法求取。起始角度不同，图形发生相应旋转。
在这里插入图片描述

实现代码

# 返回正多边形顶点
static func regular_polygon(start_angle:int,edges:int,r:float,offset:Vector2 = Vector2.ZERO):
	var points:PackedVector2Array
	var vec  = Vector2.RIGHT.rotated(deg_to_rad(start_angle)) * r
	for i in range(edges):
		points.append(vec.rotated(2* PI/edges * i) + offset)
	return points

圆

圆是边数很多的正多边形。问题在于这个边数计算，怎样才能保证任何半径下圆都看起来很平滑。

我的方法简单粗暴，边数直接等于2πr，也就是周长。这等于无论圆的半径是多少，它都要包含2πr个顶点。

实现代码

# 返回圆顶点
static func circle(r:float,offset:Vector2 = Vector2.ZERO):
	var points = regular_polygon(0,2 * PI * r,r,offset)
	points.append(points[0])
	return points

扇形

扇形是圆的一部分，起始和终止点都是圆心，从而组成闭合图形。

圆弧部分可以通过向量旋转求取的，具体调用弧形函数arc就可以。

实现代码

# 返回扇形顶点
# 注意start_angle和end_angle都是角度
static func sector(start_angle:int,end_angle:int,r:float):
	var points:PackedVector2Array

	points.append(Vector2.ZERO)
	points.append_array(arc(start_angle,end_angle,r))
	points.append(Vector2.ZERO)
	return points

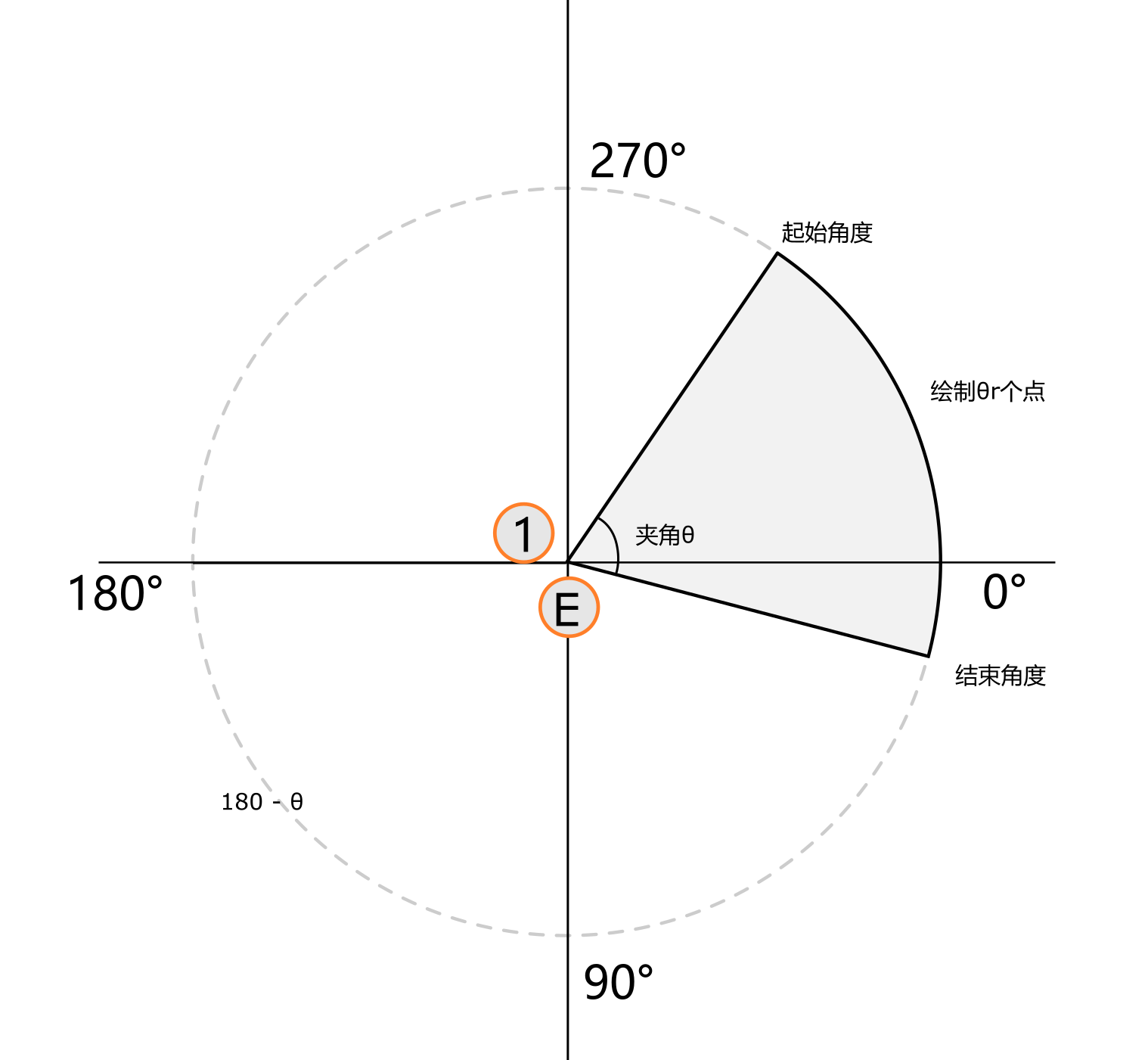

弧形

弧形是扇形去掉起始点也就是圆心之后的图形。

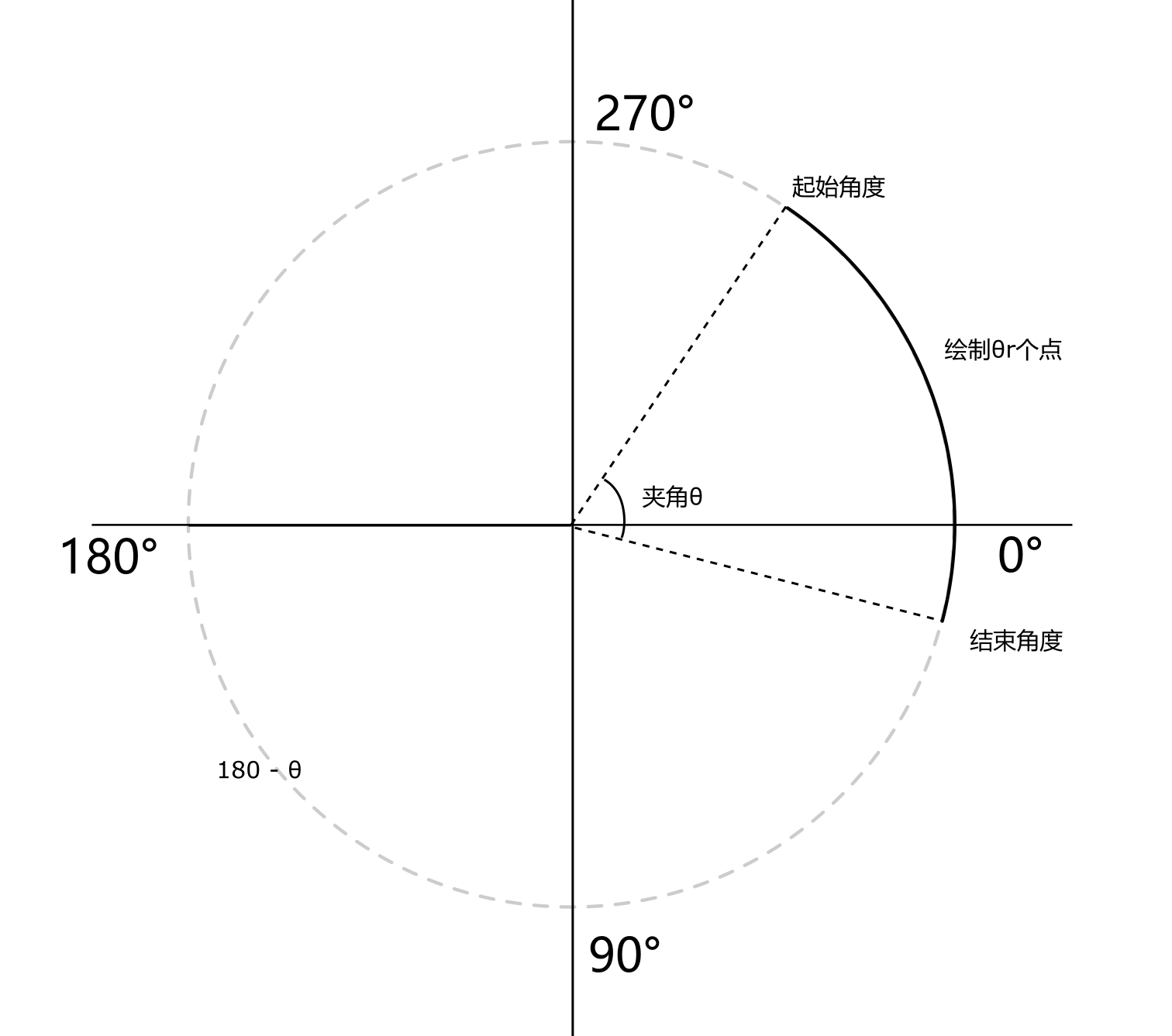

同样为了始终保持平滑效果，绘制的点个数是与r的大小相关的，即始终绘制θ×r个点。

θ为起始角度和结束角度之间的夹角的弧度值。

实现代码

# 弧形
# 注意start_angle和end_angle都是角度
static func arc(start_angle:int,end_angle:int,r:float,offset:Vector2 = Vector2.ZERO):
	var points:PackedVector2Array
	var angle = deg_to_rad(end_angle - start_angle)
	var edges:float = ceilf(angle * r) # 要绘制的点的个数 = θ * r
	var vec  = Vector2.RIGHT.rotated(deg_to_rad(start_angle)) * r
	for i in range(edges+1):
		points.append(vec.rotated(angle/edges * i) + offset)
	return points

星形

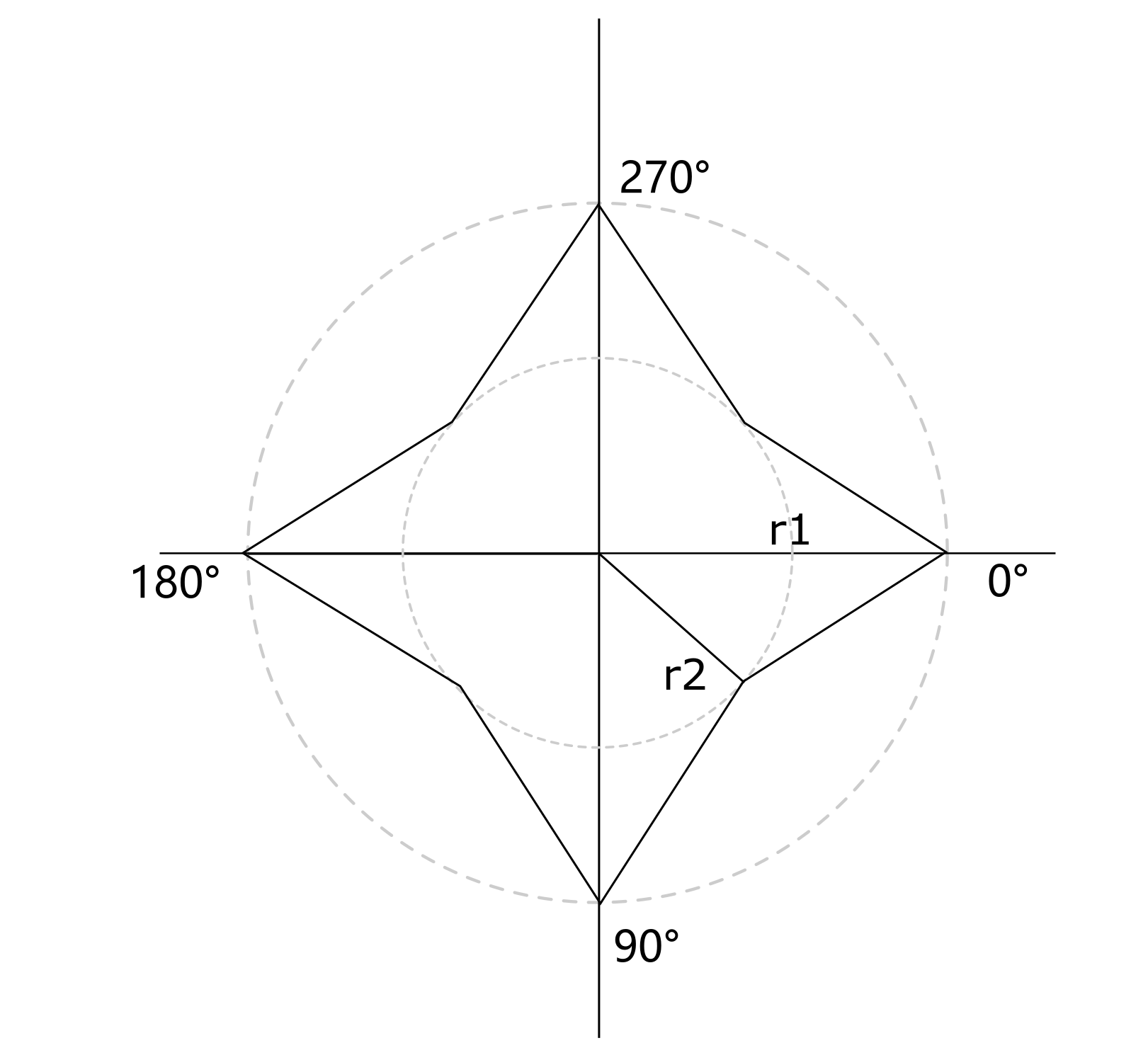

星形是在两个半径不同的同心圆上求正多边形顶点。也是采用向量旋转法。

实现代码

# 星形
static func star(start_angle:int,edges:int,r:float,r2:float = 0,offset:Vector2 = Vector2.ZERO):
	if r2 == 0:
		r2 = r/2.0
	var points:PackedVector2Array
	# 外部半径
	var vec  = Vector2.RIGHT.rotated(deg_to_rad(start_angle)) * r
	# 内部半径
	var vec2  = Vector2.RIGHT.rotated(deg_to_rad(start_angle + 180/edges)) * r2
	for i in range(edges):
		points.append(vec.rotated(2 * PI/edges * i) + offset)
		points.append(vec2.rotated(2 * PI/edges * i) + offset)
	return points

圆角矩形

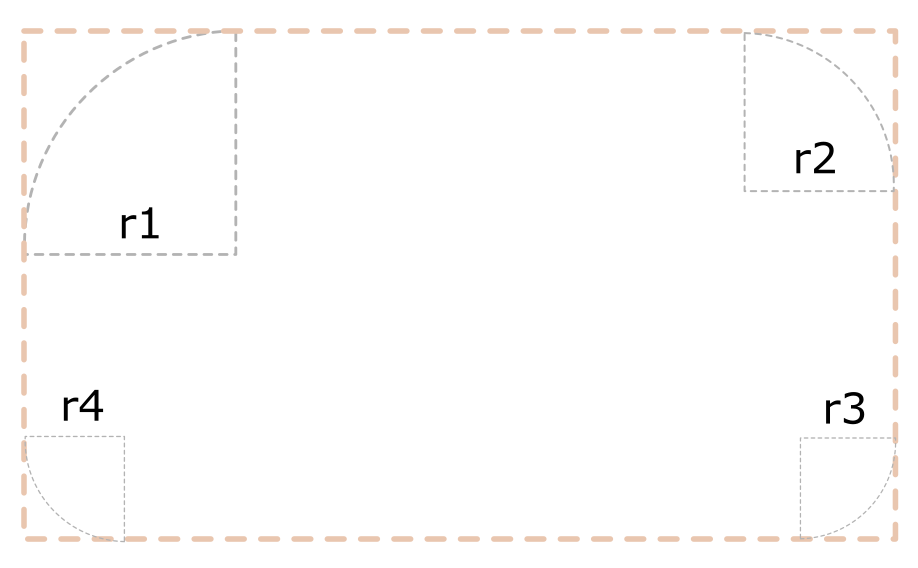

本质是在矩形四个角上绘制1/4圆弧。

实现代码

# 返回圆角矩形的顶点
# 注意：以(0,0)为几何中心
static func round_rect(size:Vector2,r1:float,r2:float,r3:float,r4:float,offset:Vector2 = Vector2.ZERO) -> PackedVector2Array:
	var points:PackedVector2Array
	points.append_array(arc(180,270,r1,Vector2(r1,r1) + offset))
	points.append_array(arc(270,360,r2,Vector2(size.x - r2,r2) + offset))
	points.append_array(arc(0,90,r3,Vector2(size.x - r3,size.y -r3) + offset))
	points.append_array(arc(90,180,r4,Vector2(r4,size.y - r4) + offset))
	points.append(Vector2(0,r1)+offset)
	return points

倒角矩形

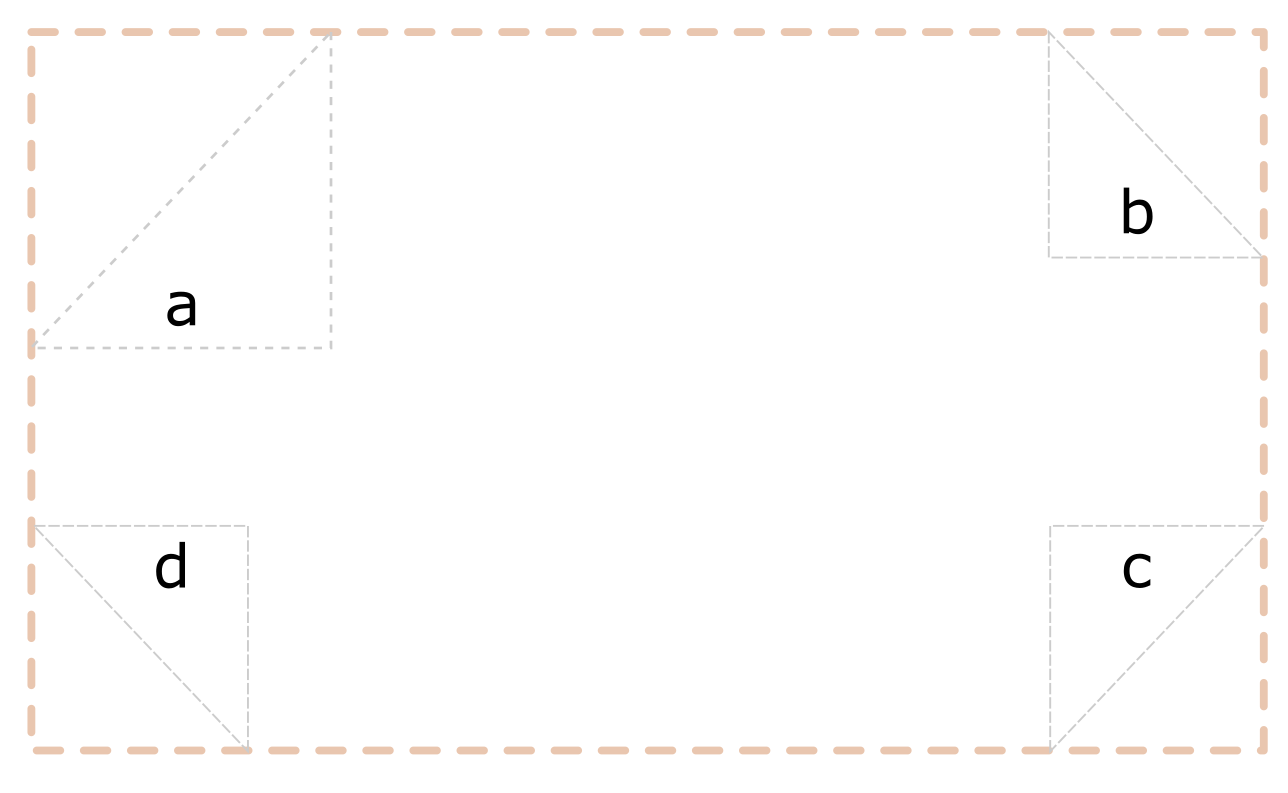

倒角矩形跟圆角矩形很像，只是更简单了，不用在四个角上画圆弧了，而是从矩形的4个顶点变为计算8个顶点。

实现代码

# 返回倒角矩形的顶点
# 注意：以(0,0)为几何中心
static func chamfer_rect(size:Vector2,a:float,b:float,c:float,d:float,offset:Vector2 = Vector2.ZERO) -> PackedVector2Array:
	var points:PackedVector2Array = [
		Vector2(0,a) + offset,Vector2(a,0) + offset,
		Vector2(size.x-b,0) + offset,Vector2(size.x,b) + offset,
		Vector2(size.x,size.y-c) + offset,Vector2(size.x-c,size.y) + offset,
		Vector2(d,size.y) + offset,Vector2(0,size.y-d) + offset
	]
	points.append(points[0]) # 闭合
	return points

胶囊形

胶囊形的本质是两个水平或垂直方向上的半圆弧+一定的偏移距离。

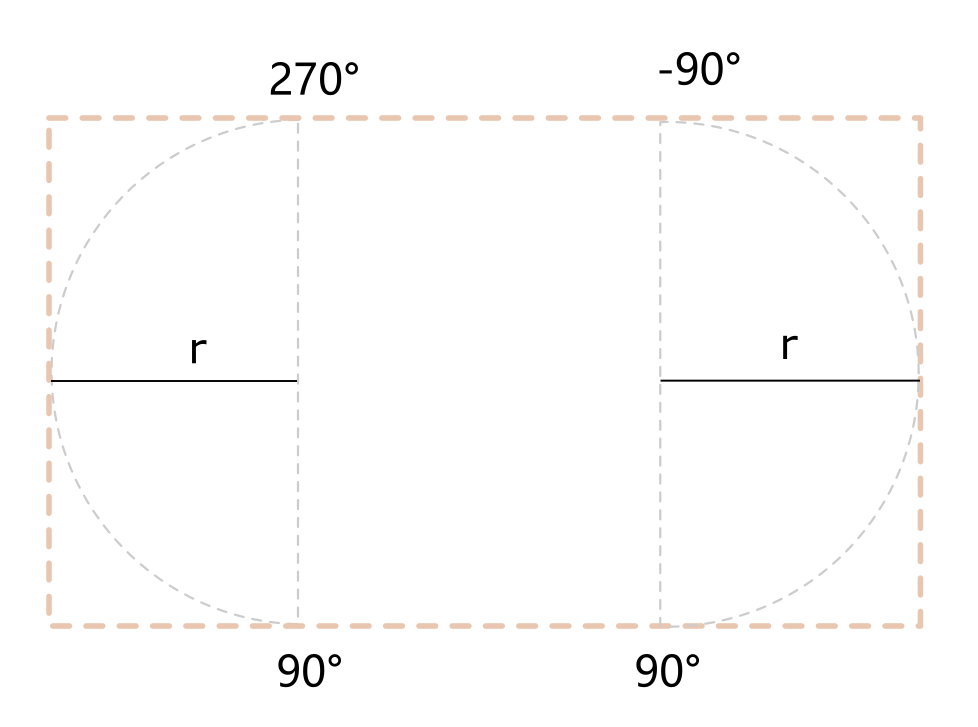

限定在矩形范围内的胶囊形示意图

实现代码

# 返回胶囊形的顶点
static func capsule(size:Vector2,offset:Vector2 = Vector2.ZERO) -> PackedVector2Array:
	var points:PackedVector2Array = []
	var r:float = min(size.x,size.y)/2.0
	if size.x>size.y: # 横向
		points.append_array(arc(90,270,r,Vector2(r,r) + offset))
		points.append_array(arc(-90,90,r,Vector2(size.x-r,r) + offset))
	else: # 纵向
		points.append_array(arc(180,360,r,Vector2(r,r) + offset))
		points.append_array(arc(0,180,r,Vector2(r,size.y-r) + offset))
	points.append(points[0]) # 闭合
	return points

@tool
extends Control

func _draw():
	var size = get_rect().size
	draw_polyline(ShapePoints.capsule(size),Color.GREEN_YELLOW,1)

效果：

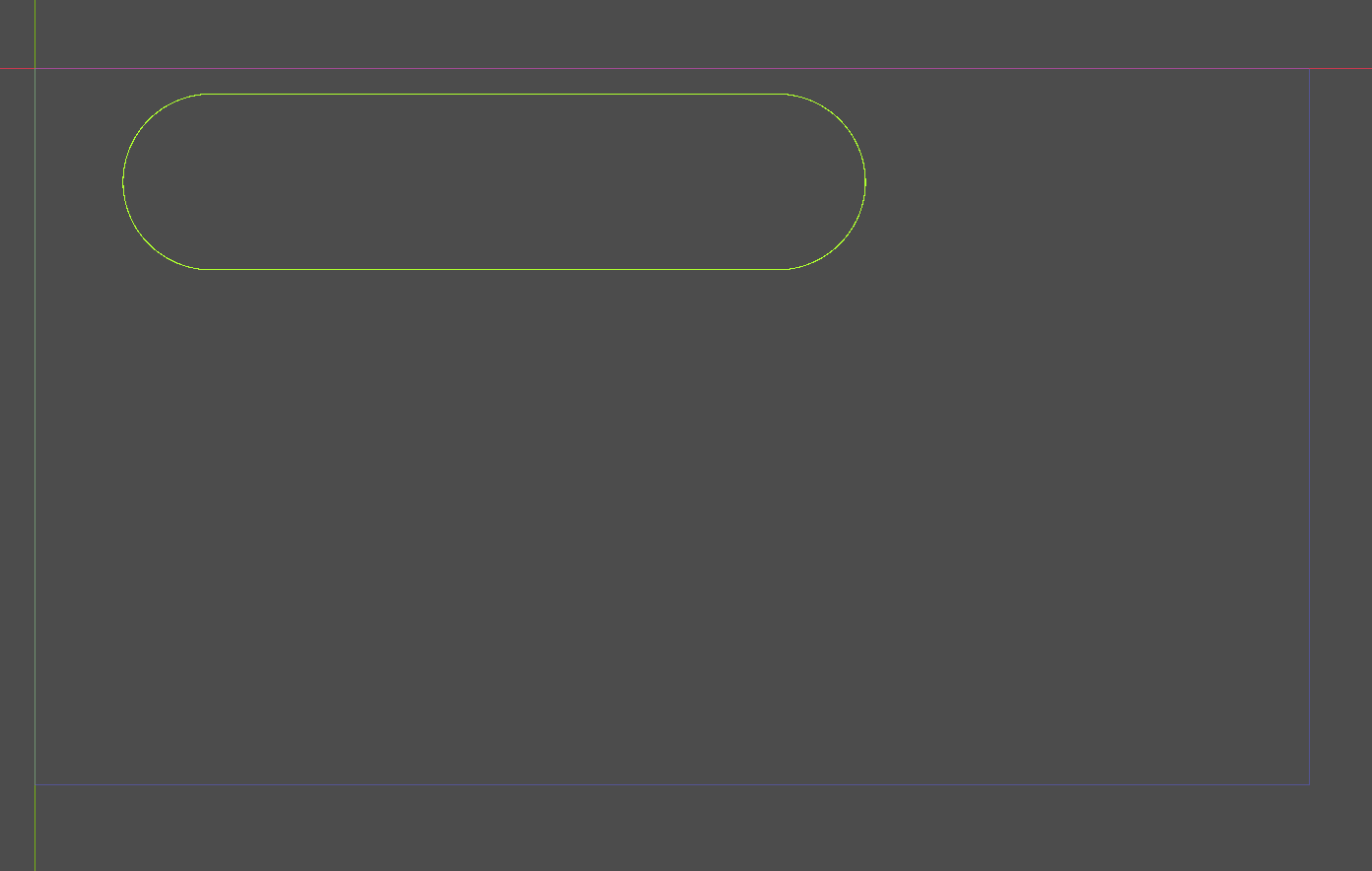

胶囊形演示

梭形

梭形的本质是绘制两段在X轴或Y轴上对称的圆弧。而圆弧需要的就是半径、起始角度和结束角度。

所以问题就变成了求半径和角度的问题。

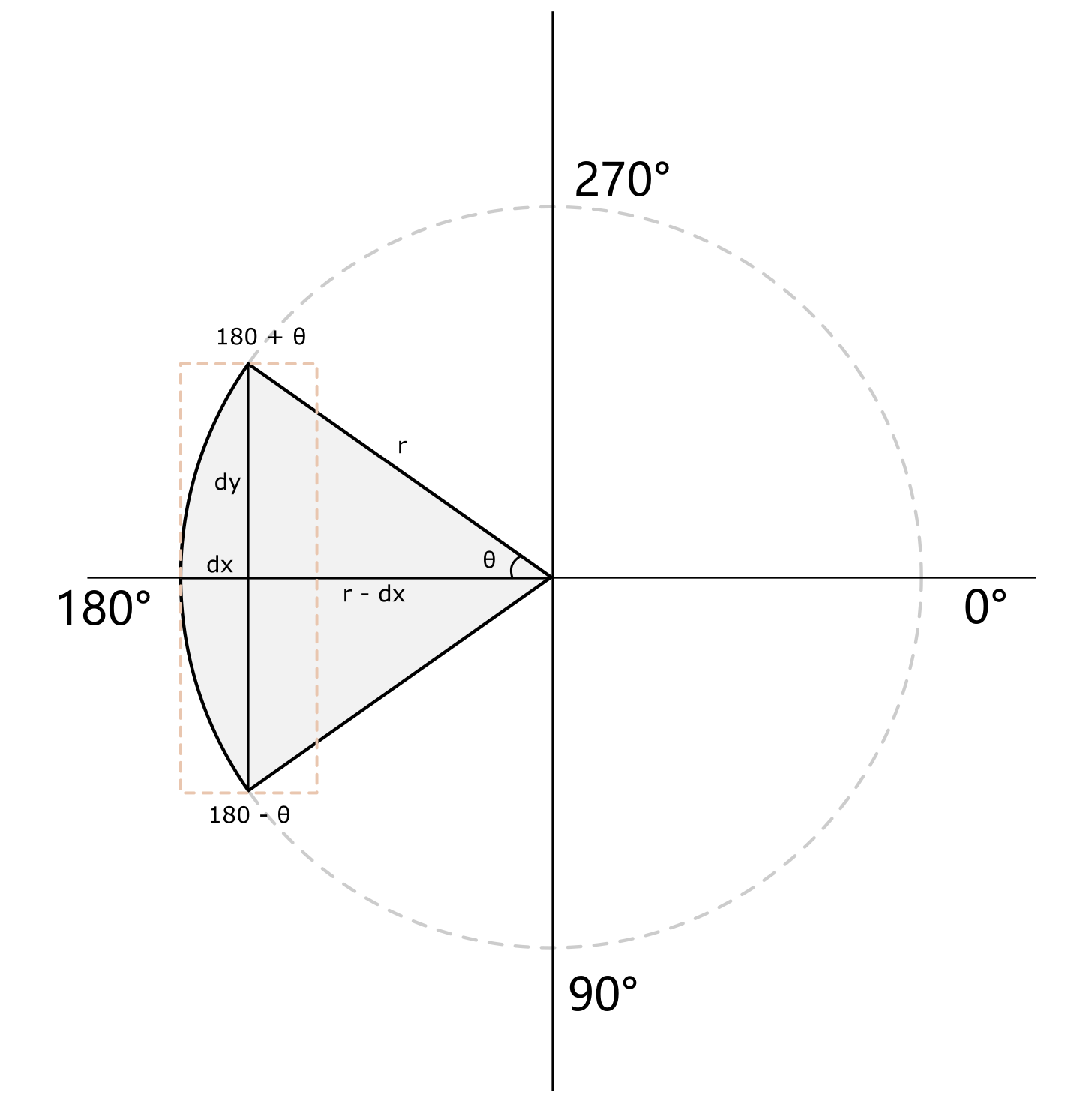

梭形一侧圆弧示意图
可以知道： $r^2 = dy^2+(r-dx)^2$

也就是： $r^2 = dy^2+r^2-2rdx + dx^2$

两侧消去 $r^2$ ，就变成 $2rdx = dy^2+dx^2$

最终半径 $r = (dy^2+dx^2)/2dx$

而因为 $s i n θ = d y / r$ ，所以 $θ = a r c s i n (d y / r)$ 。

有了半径r和二分之一的夹角θ，就可以求圆弧了，反向的圆弧也可以求出。

实现代码

# 返回梭形的顶点
# 注意：以(0,0)为几何中心
static func spindle(size:Vector2,offset:Vector2 = Vector2.ZERO) -> PackedVector2Array:
	var points:PackedVector2Array = []
	var dx:float = size.x/2.0
	var dy:float = size.y/2.0

	var d_max = max(dx,dy)
	var d_min = min(dx,dy)

	var r = (pow(d_max,2.0) + pow(d_min,2.0))/(2.0 * d_min) # 圆弧半径
	var angle = rad_to_deg(asin(d_max/r))

	if dx<dy:
		points.append_array(arc(180-angle,180+angle,r,Vector2(r,dy)))
		points.append(Vector2(dx,0))
		points.append_array(arc(-angle,angle,r,Vector2(-r+2*dx+1,dy)))
		points.append(points[0]) # 闭合
	else:
		points.append_array(arc(270-angle,270+angle,r,Vector2(dx,r)))
		points.append(Vector2(size.x,dy))
		points.append_array(arc(90-angle,90+angle,r,Vector2(dx,-r+2*dy+1)))
		points.append(points[0]) # 闭合
	return points

效果测试

@tool
extends Control

func _draw():
	var size = get_rect().size
	draw_polyline(ShapePoints.spindle(size),Color.GREEN_YELLOW,1)

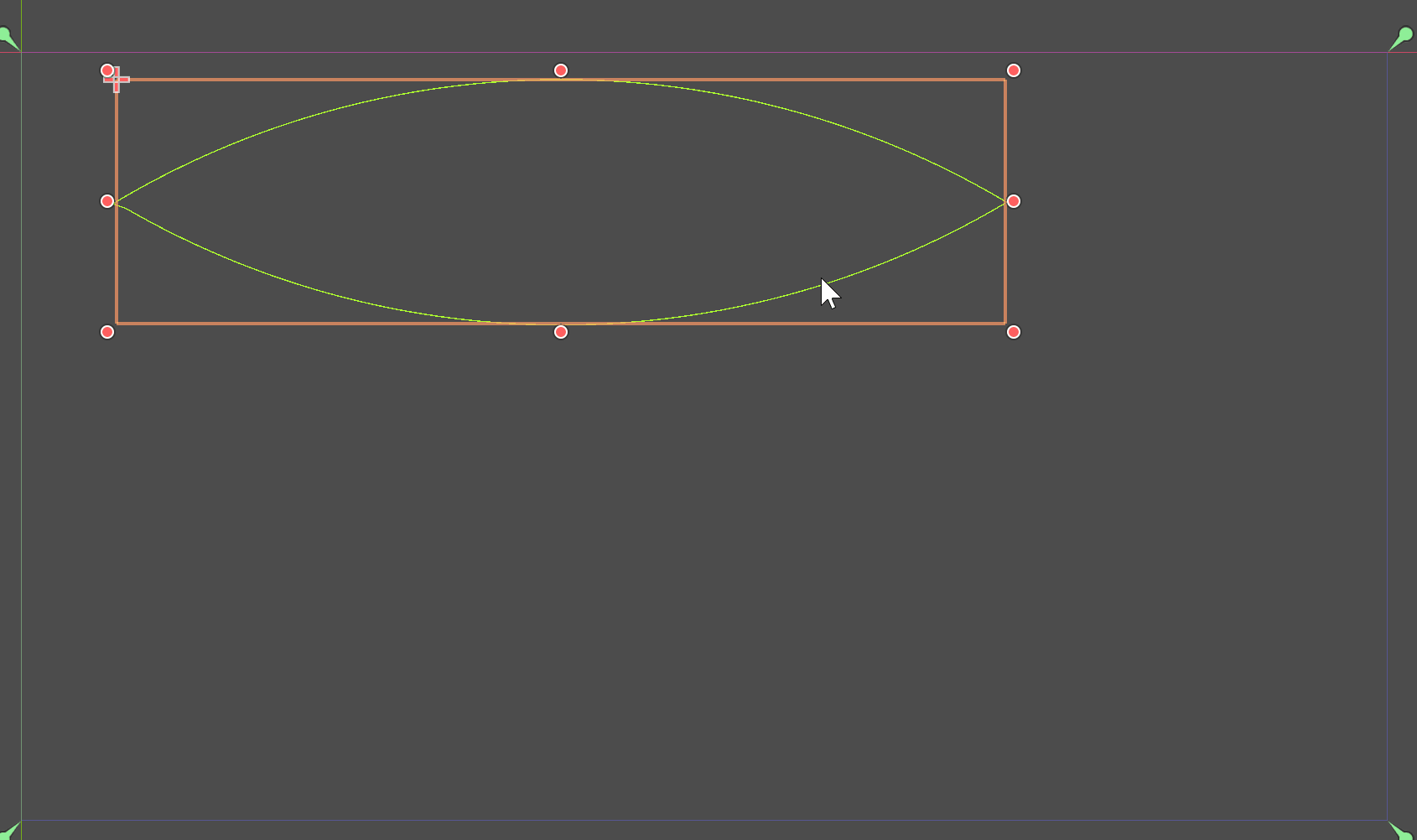

效果：
梭形绘图演示

特殊图形

太极图

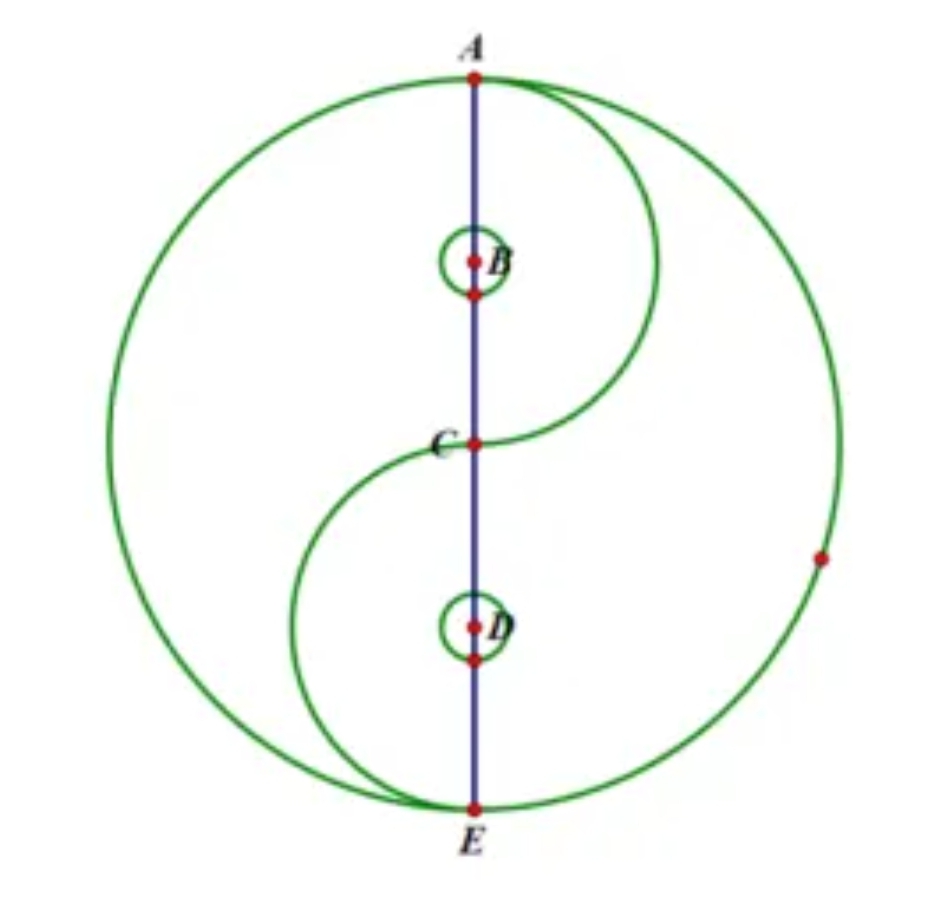

最主要的阴阳鱼，几何组成却十分简单：可以看成是一个大半圆弧和两个反向的小半圆弧连接形成的。

函数

# 太极
static func taiji(r:float,offset:Vector2 = Vector2.ZERO) -> Dictionary:
	var dict = {
		pan = circle(r,offset), # 底部圆盘
		yin = [], # 阴鱼
		yang = [], # 阳鱼
		yin_eye = circle(r/10,Vector2(0,-r/2)+ offset), # 阴鱼眼
		yang_eye = circle(r/10,Vector2(0,r/2)+ offset), # 阳鱼眼
	}
	# 阴鱼
	dict["yin"].append_array(arc(90,270,r,offset))
	dict["yin"].append_array(arc(-90,90,r/2,Vector2(0,-r/2)+offset))
	var ac = arc(90,270,r/2,Vector2(0,r/2)+offset)
	ac.reverse()
	dict["yin"].append_array(ac)
	# 阳鱼
	dict["yang"].append_array(arc(-90,90,r,offset))
	dict["yang"].append_array(arc(90,270,r/2,Vector2(0,r/2)+offset))
	var ac2 = arc(-90,90,r/2,Vector2(0,-r/2)+offset)
	ac2.reverse()
	dict["yang"].append_array(ac2)
	return dict

绘制测试

@tool
extends Control

func _draw():
	var rect = get_rect()
	var center = rect.get_center()
	var r = rect.size.y/2
	var w = rect.size.x - 10
	var offset = center


	var taiji = ShapePoints.taiji(r,offset)
	for point in taiji["yin"]:
		draw_circle(point,0.5,Color.CHARTREUSE)
	draw_polyline(taiji["yin"],Color.AQUA,1)
	draw_polyline(taiji["yang"],Color.AQUA,1)
	draw_polyline(taiji["yin_eye"],Color.AQUA,1)
	draw_polyline(taiji["yang_eye"],Color.AQUA,1)

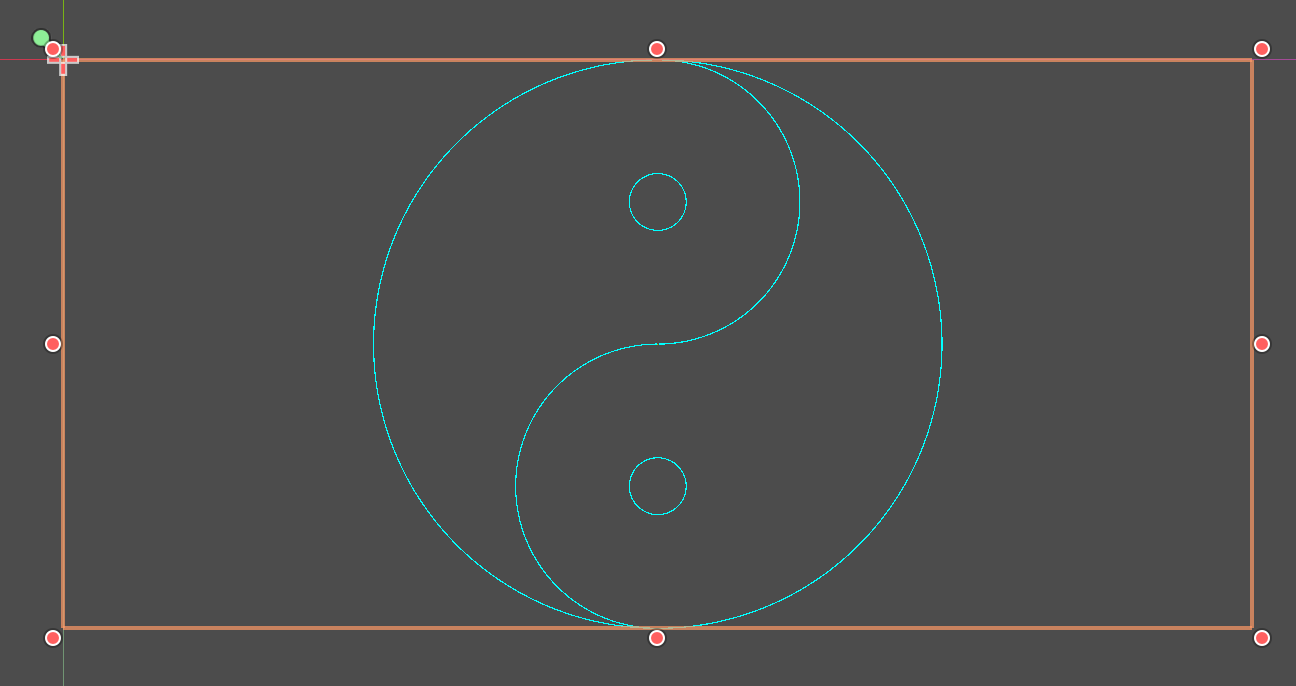

效果：

螺旋线

暂时还不是很完美。

函数

# 螺旋线
static func helix(start_angle:int,start_r:float,end_r:float,
			step:int =1,offset:Vector2 = Vector2.ZERO) -> PackedVector2Array:
	var points:PackedVector2Array
	var steps = end_r - start_r
	for i in range(steps):
		points.append(Vector2.RIGHT.rotated(deg_to_rad(start_angle + step * i)) * (start_r+i) + offset)
	return points

测试

@tool
extends Control

func _draw():
	var rect = get_rect()
	var center = rect.get_center()
	draw_polyline(ShapePoints.helix(0,0,rect.size.y * 2,1,center),Color.GREEN_YELLOW,2)

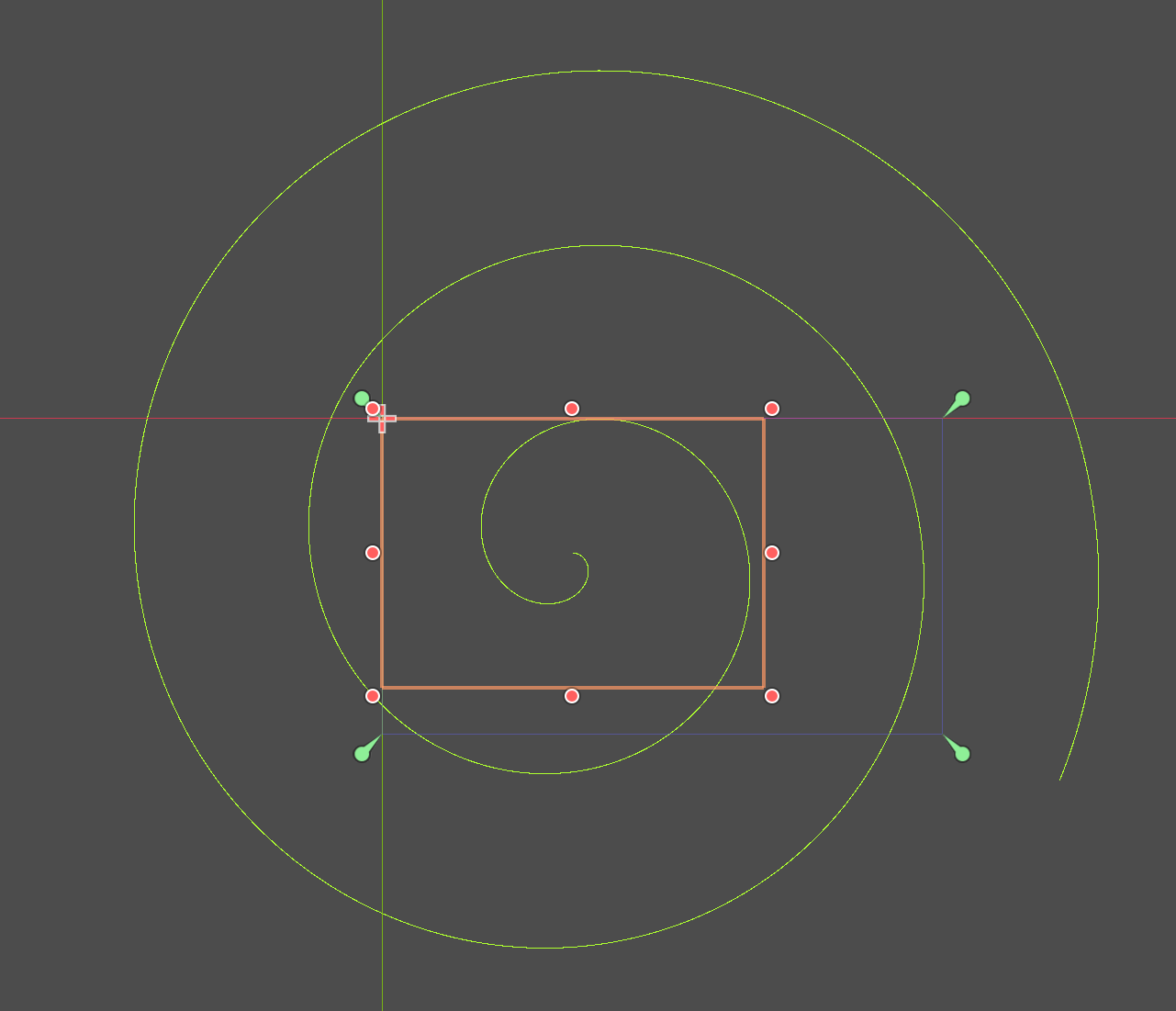

效果：

各种网格

矩形网格

最好是能够将网格绘制也像刻度线求取函数一样，封装成函数，通过传入参数后返回横线竖线线的集合，然后具体绘制可以在任何节点中进行。
函数化的好处还在于，你可以求取不同参数下的网格线，然后具体绘制的时候使用不同的粗细、颜色等。搭配起来可以绘制更复杂的网格线，比如心电图纸的大小格设计。

# 方形 - 网格线求取函数
static func rect_grid_lines(size:Vector2,cell_size:Vector2) -> Dictionary:
	var lines = {
		v_lines = [], # 垂直的网格线
		h_lines = []  # 水平的网格线
	}
	var v_line1 = [Vector2.ZERO,Vector2.DOWN * cell_size.y * size.y]
	var h_line1 = [Vector2.ZERO,Vector2.RIGHT * cell_size.x * size.x]
	lines["v_lines"].append(v_line1)
	lines["h_lines"].append(h_line1)
	for x in range(1,size.x+1):
		var offset_x = Vector2(cell_size.x,0) * x
		lines["v_lines"].append([v_line1[0] + offset_x,v_line1[1] + offset_x])
	for y in range(1,size.y+1):
		var offset_y = Vector2(0,cell_size.y) * y
		lines["h_lines"].append([h_line1[0] + offset_y,h_line1[1] + offset_y])
	return lines

@tool
extends Control

func _draw():
	var grid = ShapePoints.rect_grid_lines(Vector2(10,10),Vector2(50,50))
	# 绘制垂直线
	for line in grid["v_lines"]:
		draw_line(line[0],line[1],Color.GREEN_YELLOW,2)
	# 绘制水平线
	for line in grid["h_lines"]:
		draw_line(line[0],line[1],Color.GREEN_YELLOW,2)

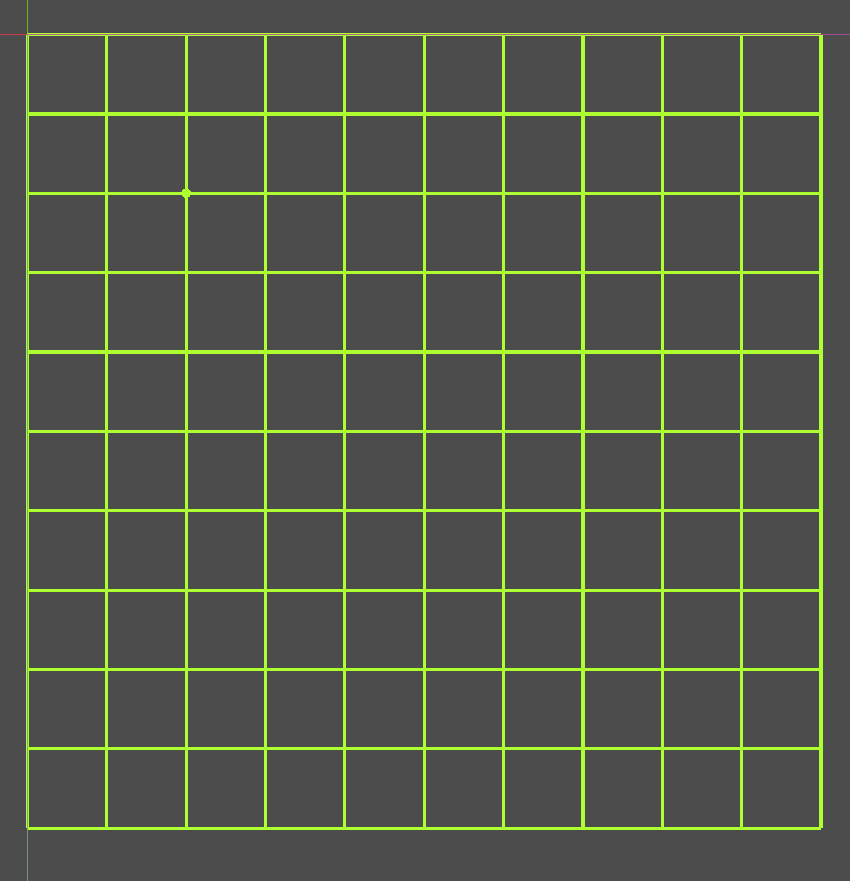

用横竖线而不是矩形绘制的网格

绘制函数

因为_draw和draw_*之类的只能在CanvasItem类型及其子节点中使用，并且不能用于编写静态函数，所以好的办法就剩下将点、线之类的求取做成函数，而在实际的扩展节点中在基于这些求取函数编写进一步的绘制函数。

@tool
extends Control

func _draw():
	draw_grid(Vector2(10,10),Vector2(50,50))


# 绘制网格函数
func draw_grid(size:Vector2,cell_size:Vector2,border_color:Color = Color.GREEN_YELLOW,border_width = 1) -> void:
	var grid = ShapePoints.rect_grid_lines(size,cell_size)
	# 绘制垂直线
	for line in grid["v_lines"]:
		draw_line(line[0],line[1],border_color,border_width)
	# 绘制水平线
	for line in grid["h_lines"]:
		draw_line(line[0],line[1],border_color,border_width)

网格线求取和网格线绘制函数的好处是，你可以轻松的基于其创建复杂的网格，比如下面这样的：

@tool
extends Control

func _draw():
	draw_grid(Vector2(50,50),Vector2(10,10),Color.ORANGE)
	draw_grid(Vector2(10,10),Vector2(50,50),Color.ORANGE_RED,2)

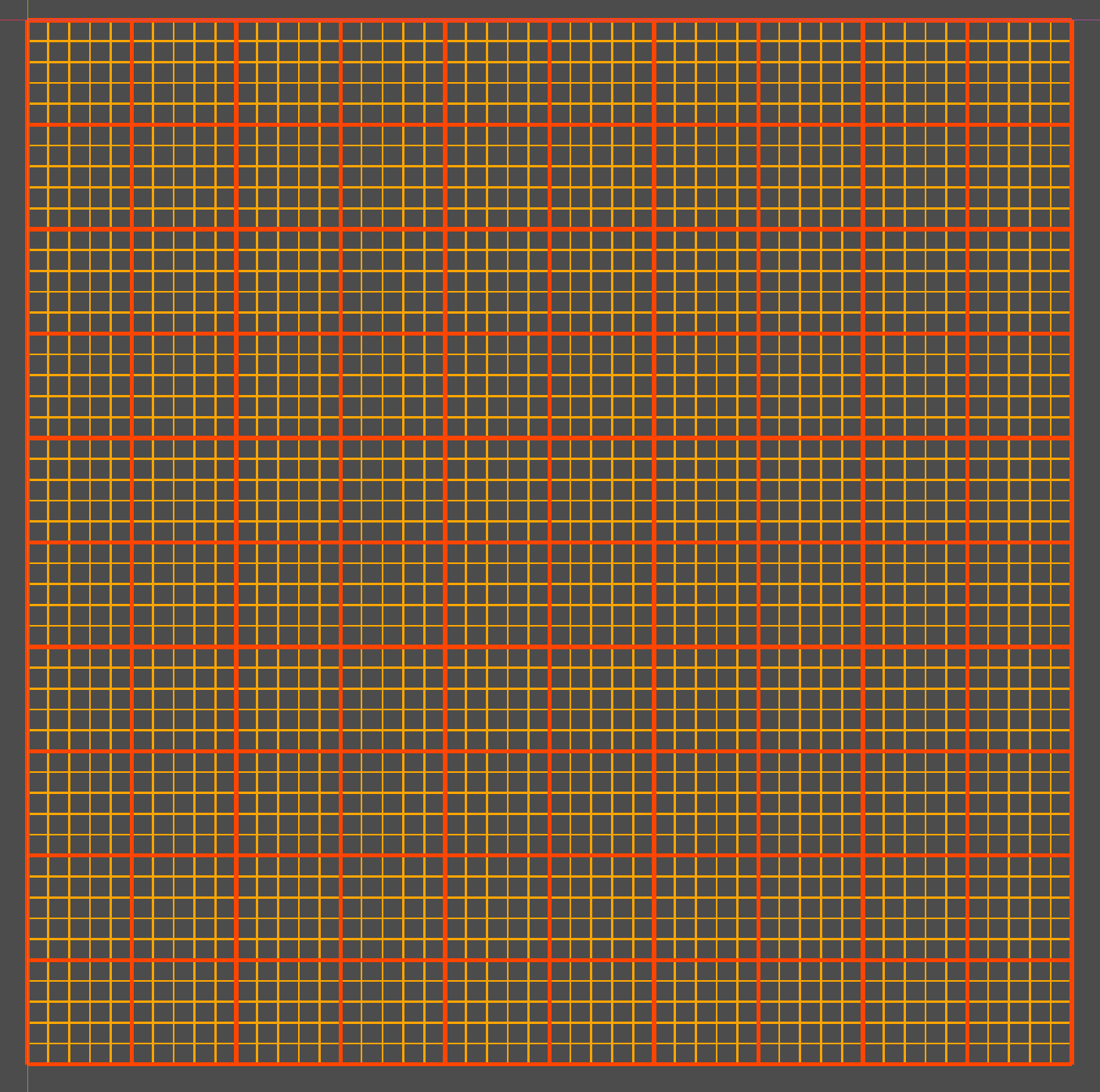

双层网格叠加实现的网格

矩形点网格

再绘制原点网格或十字网格的时候，要的不再是一条条的线，而是网格的交点。

# 方形 - 网格点求取函数
static func rect_grid_points(size:Vector2,cell_size:Vector2) ->PackedVector2Array:
	var points:PackedVector2Array
	for x in range(size.x + 1):
		for y in range(size.y + 1):
			points.append(Vector2(x,y) * cell_size)
	return points

绘制函数

同样的我们可以在自定义控件内部定义参数化的点网格绘制函数：

# 绘制点网格函数
func draw_point_grid(size:Vector2,cell_size:Vector2,point_color:Color = Color.GREEN_YELLOW,r = 2) -> void:
	for point in ShapePoints.rect_grid_points(size,cell_size):
		draw_circle(point,r,point_color)

使用：

@tool
extends Control

func _draw():
	draw_point_grid(Vector2(10,10),Vector2(50,50),Color.GREEN_YELLOW,5)

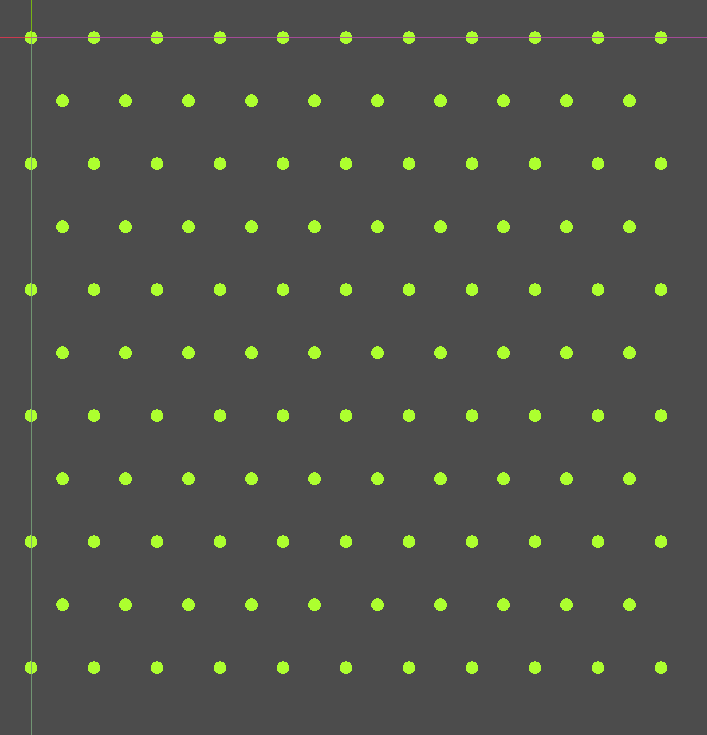

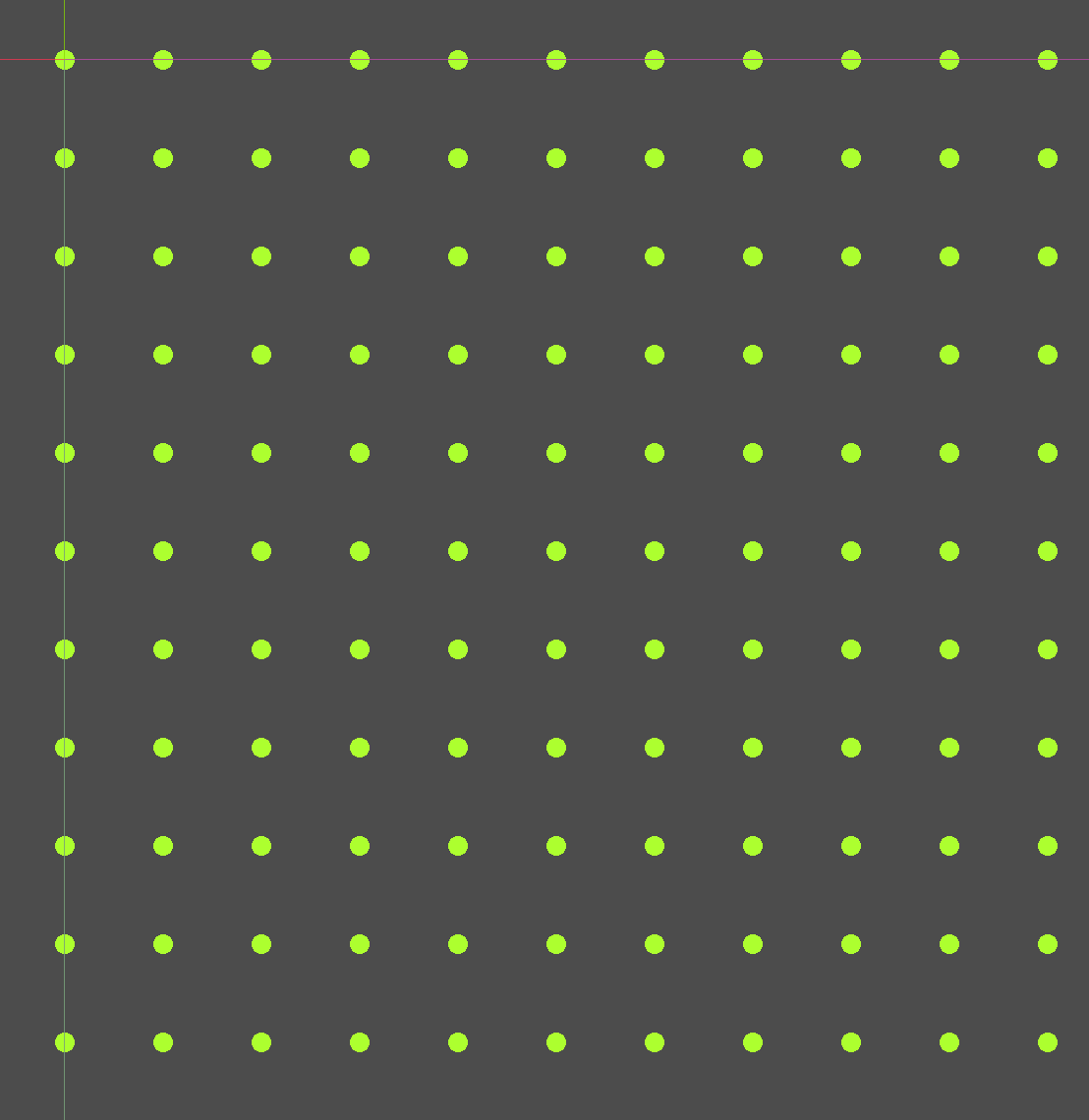

简单的点网格绘制效果
也可以使用不同参数的多个点网格叠加：

@tool
extends Control

func _draw():
	draw_point_grid(Vector2(50,50),Vector2(10,10),Color.ORANGE)
	draw_point_grid(Vector2(10,10),Vector2(50,50),Color.ORANGE_RED,5)

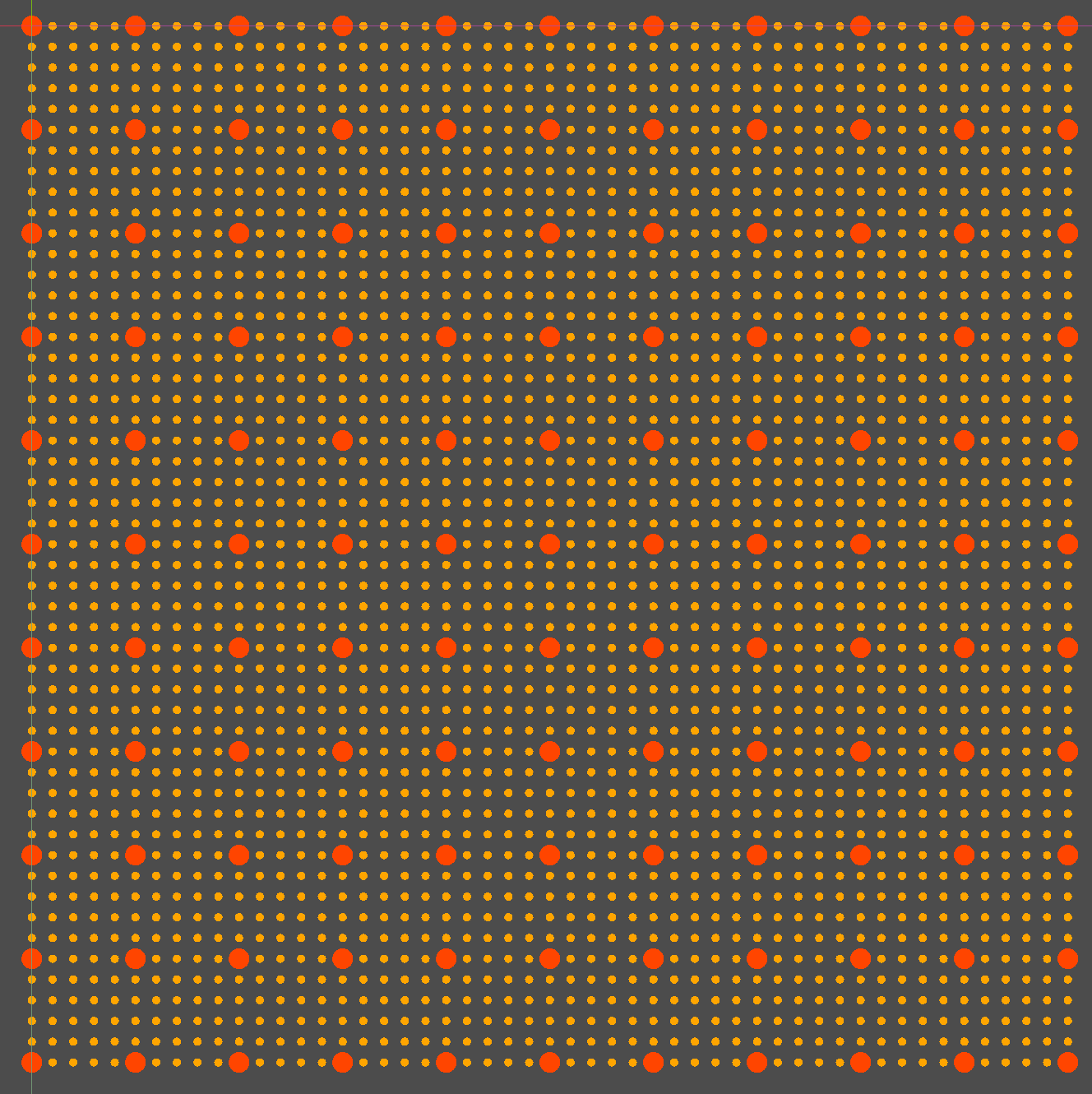

双层点网格叠加效果

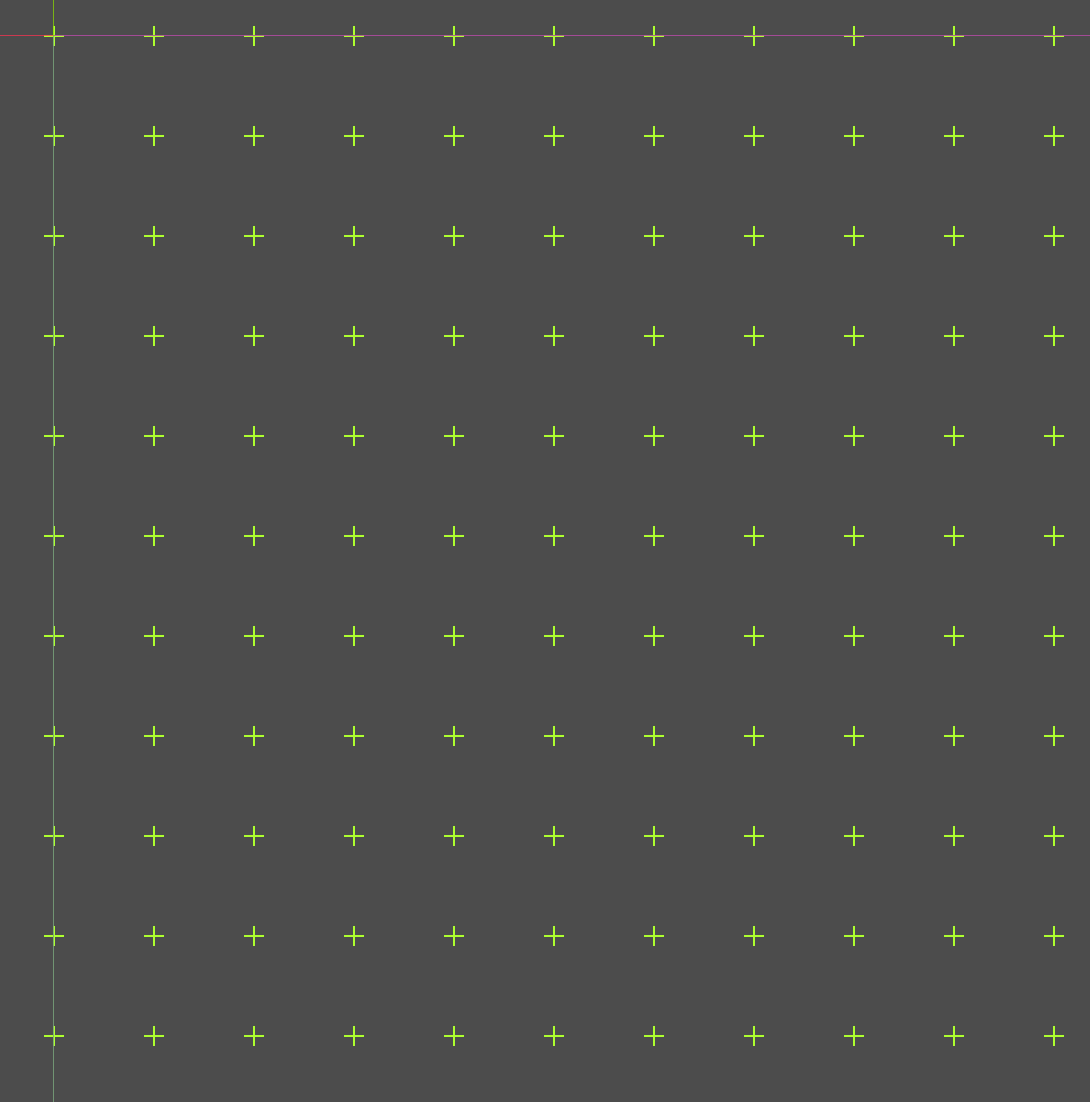

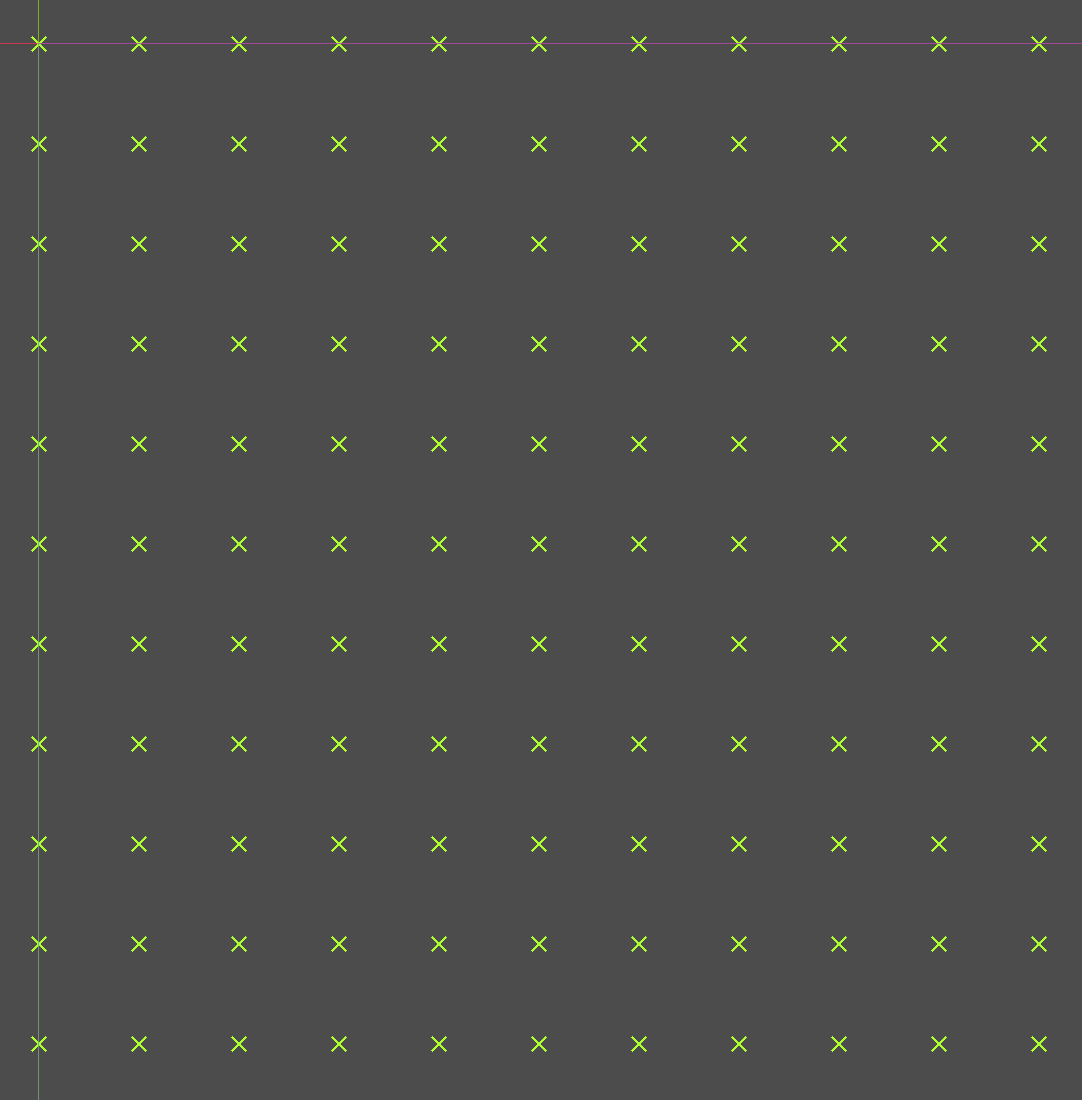

十字线网格

# 返回指定点为中心，给定长度的两条互相垂直线段，可以用于绘制十字坐标线
static func line_cross(position:Vector2,length:float,start_angle:int = 0) -> Array:
	# 水平线段俩端点
	var h_line = [
			Vector2.LEFT.rotated(start_angle) * length/2.0 + position,
			Vector2.RIGHT.rotated(start_angle) * length/2.0 + position,
		]
	# 水平线段俩端点
	var v_line = [
			Vector2.UP.rotated(start_angle) * length/2.0 + position,
			Vector2.DOWN.rotated(start_angle) * length/2.0 + position,
		]
	return [h_line,v_line]

绘制函数

控件内部绘制十字线网格函数：

# 绘制十字网格函数
func draw_line_cross_grid(size:Vector2,cell_size:Vector2,color:Color = Color.GREEN_YELLOW,length = 10,start_angle:int = 0):
	for point in ShapePoints.rect_grid_points(size,cell_size):
		var line_cross = ShapePoints.line_cross(point,length,start_angle)
		draw_line(line_cross[0][0],line_cross[0][1],Color.GREEN_YELLOW,1)
		draw_line(line_cross[1][0],line_cross[1][1],Color.GREEN_YELLOW,1)

使用：

@tool
extends Control

func _draw():
	draw_line_cross_grid(Vector2(10,10),Vector2(50,50))

简单的十字网格

旋转45度

因为设定了start_angle参数，所以理论上你可以任意设定十字的旋转角度，甚至将其做成动画。

@tool
extends Control

func _draw():
	draw_line_cross_grid(Vector2(10,10),Vector2(50,50),Color.GREEN_YELLOW,10,45)

45度旋转后的十字组成的网格

三角点网格

特点是：

偶数行不偏移，绘制n+1个点
奇数行向右半偏移，并且点数比奇数行少1

# 三角 - 网格点求取函数
static func triangle_grid_points(size:Vector2,cell_size:Vector2) ->PackedVector2Array:
	var points:PackedVector2Array
	for y in range(size.y + 1):
		if y % 2 == 0: # 偶数行
			for x in range(size.x + 1):
				points.append(Vector2(x,y) * cell_size)
		else: # 奇数行
			for x in range(size.x):
				points.append(Vector2(x,y) * cell_size + Vector2(cell_size.x/2,0))
	return points

绘制函数

# 绘制三角网格 - 点网格函数
func draw_triangle_point_grid(size:Vector2,cell_size:Vector2,point_color:Color = Color.GREEN_YELLOW,r = 2) -> void:
	for point in ShapePoints.triangle_grid_points(size,cell_size):
		draw_circle(point,r,point_color)

三角网格点网格绘制

六边形点网格

六边形网格的顶点可以在三角网格点的基础上轻松获取，规律就是：

将奇偶行调换一下位置，也就是偶数行进行半偏移，而奇数行不进行偏移
偶数行：(x+1) % 3 == 0时不画点
奇数行：x % 3 == 1时不画点

# 六边形 - 网格点求取函数
static func hex_grid_points(size:Vector2,cell_size:Vector2) ->PackedVector2Array:
	var points:PackedVector2Array
	for y in range(size.y + 1):
		if y % 2 == 0: # 偶数行
			for x in range(size.x):
				if (x+1)% 3 != 0:
					points.append(Vector2(x,y) * cell_size + Vector2(cell_size.x/2,0))
		else: # 奇数行
			for x in range(size.x + 1):
				if x % 3 != 1:
					points.append(Vector2(x,y) * cell_size)
	return points

绘制函数

# 绘制六边形网格 - 点网格函数
func draw_hex_point_grid(size:Vector2,cell_size:Vector2,point_color:Color = Color.GREEN_YELLOW,r = 2) -> void:
	for point in ShapePoints.hex_grid_points(size,cell_size):
		draw_circle(point,r,point_color)

使用：

@tool
extends Control

func _draw():
	draw_hex_point_grid(Vector2(10,10),Vector2(50,50),Color.GREEN_YELLOW,5)

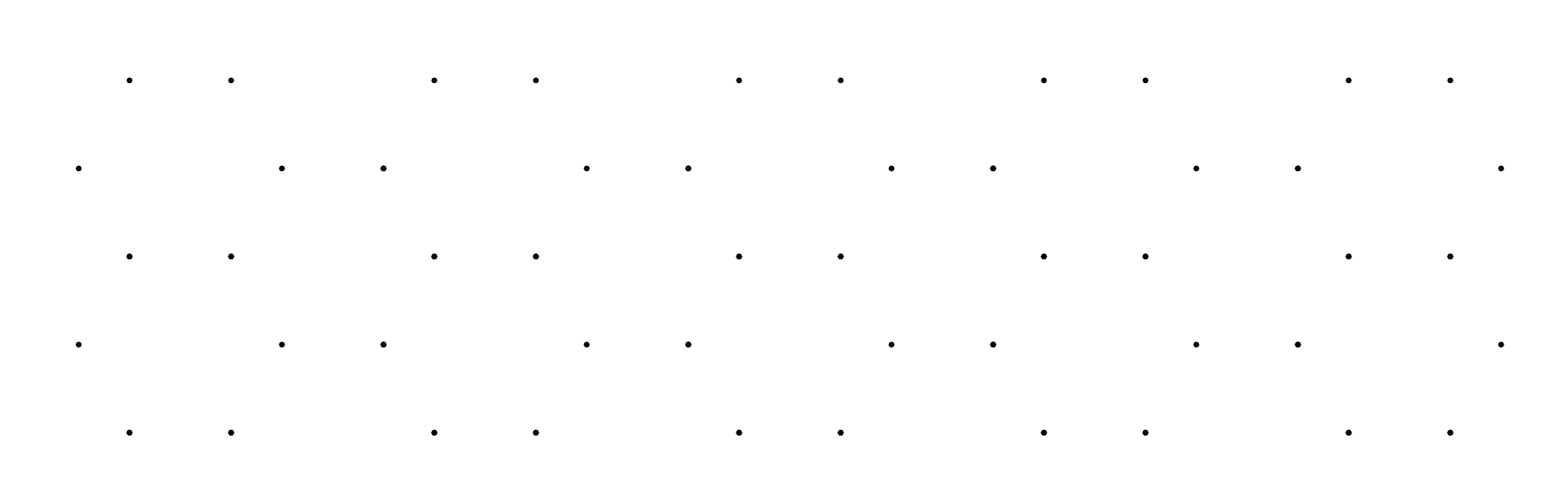

六边形网格-点网格绘制

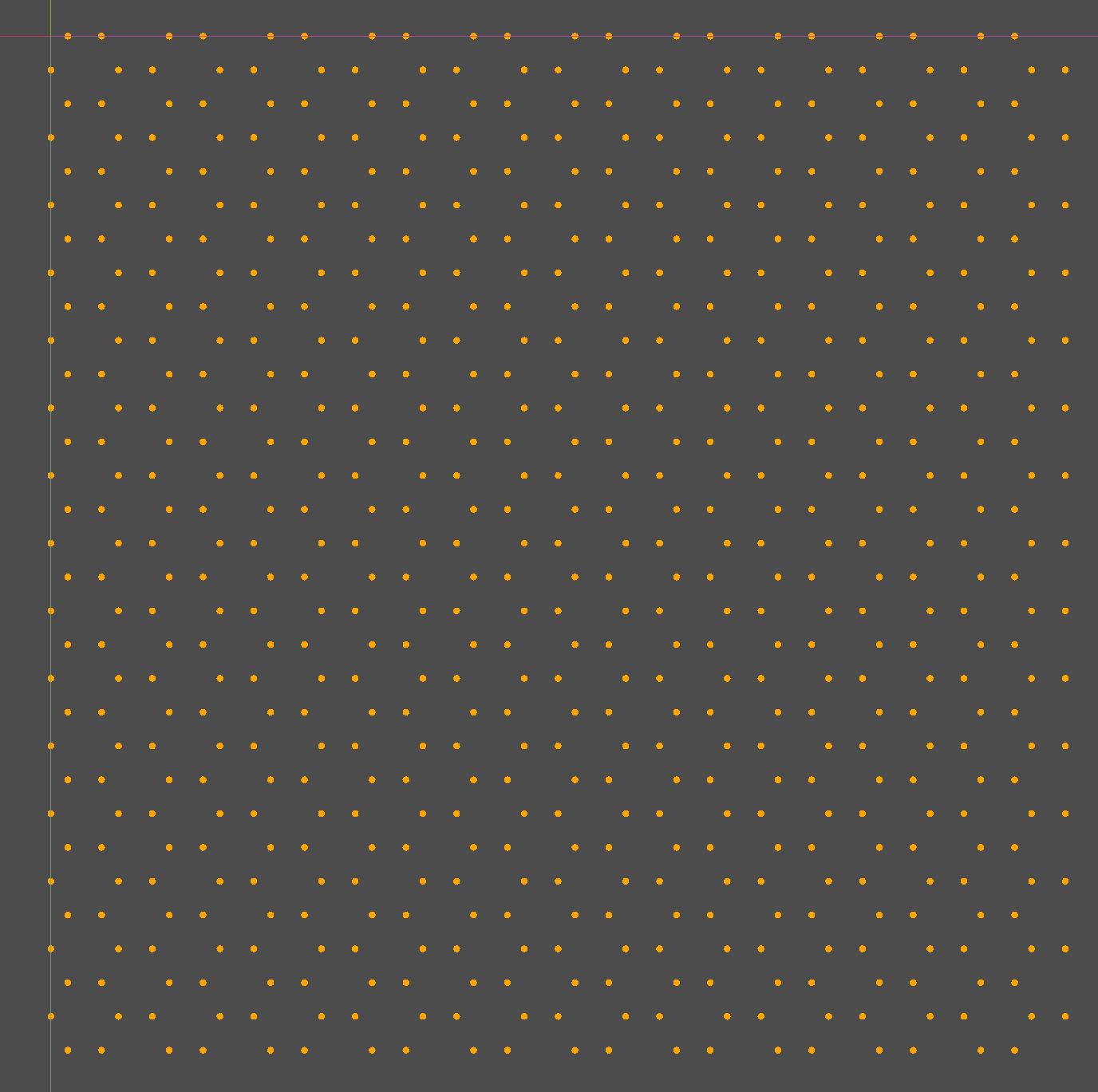

@tool
extends Control

func _draw():
	draw_hex_point_grid(Vector2(30,30),Vector2(20,20),Color.ORANGE,2)

棋盘格

# 矩形网格 - 棋盘格矩形求取函数
static func checker_board_rects(size:Vector2,cell_size:Vector2) -> Array:
	var rects_yang:Array[Rect2]
	var rects_yin:Array[Rect2]
	for x in range(size.x):
		for y in range(size.y):
			var pos = Vector2(x,y) * cell_size
			if (x % 2 == 0 and y % 2 == 0) or (x % 2 == 1 and y % 2 == 1):
				rects_yang.append(Rect2(pos,cell_size))
			else:
				rects_yin.append(Rect2(pos,cell_size))
	return [rects_yang,rects_yin]

绘制函数

# 矩形棋盘格绘制函数
func draw_checker_board_grid(
		size:Vector2,
		cell_size:Vector2,
		yang_color:Color = Color.WHITE,
		yin_color:Color = Color.DIM_GRAY,
		draw_grid_lines:bool = false,
		border_color:Color = Color.DIM_GRAY.darkened(0.5),
		border_width:int = 1
	) -> void:
	var grid = ShapePoints.checker_board_rects(size,cell_size)
	var rects_yang:Array[Rect2] = grid[0]
	var rects_yin:Array[Rect2] = grid[1]
	for rect in rects_yang:
		draw_rect(rect,yang_color)
	for rect in rects_yin:
		draw_rect(rect,yin_color)
	if draw_grid_lines: # 绘制网格线
		draw_line_grid(size,cell_size,border_color,border_width)

使用：

@tool
extends Control

func _draw():
	draw_checker_board_grid(Vector2(9,9),Vector2(20,20))

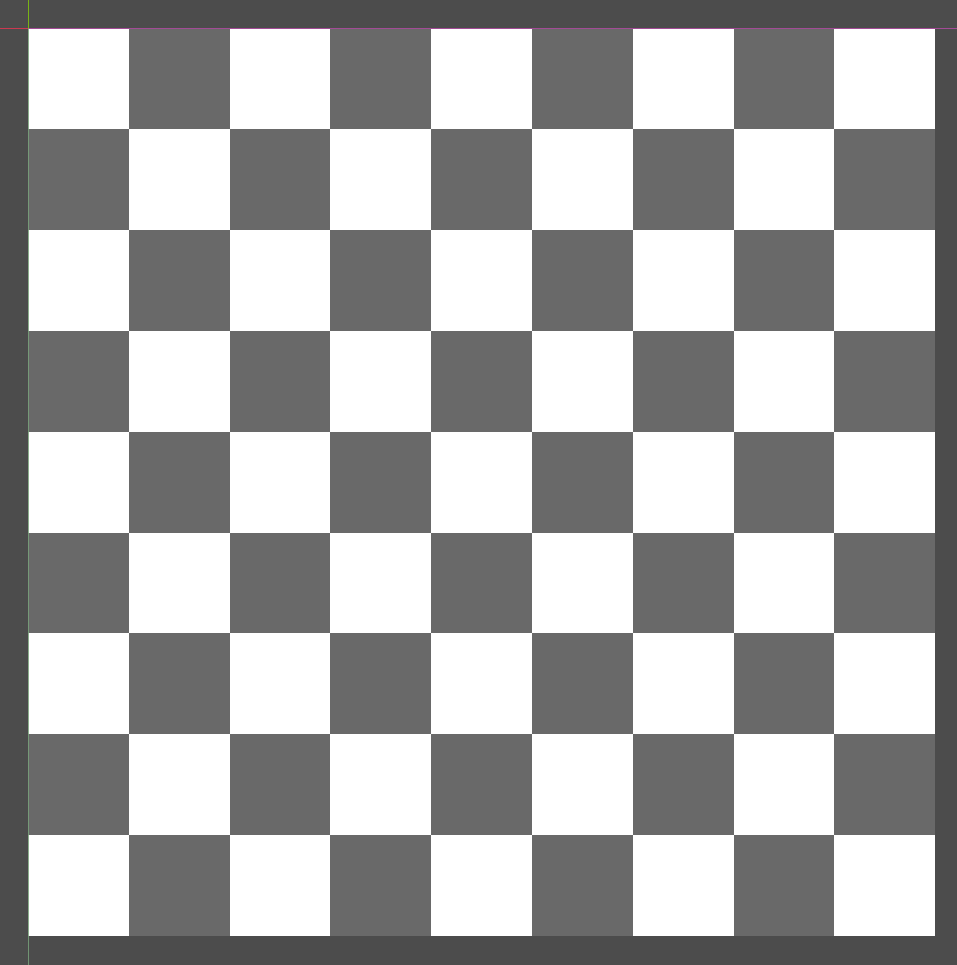

默认样式

@tool
extends Control

func _draw():
	draw_checker_board_grid(Vector2(9,9),Vector2(20,20),Color.ORANGE_RED,Color.ORANGE,true)

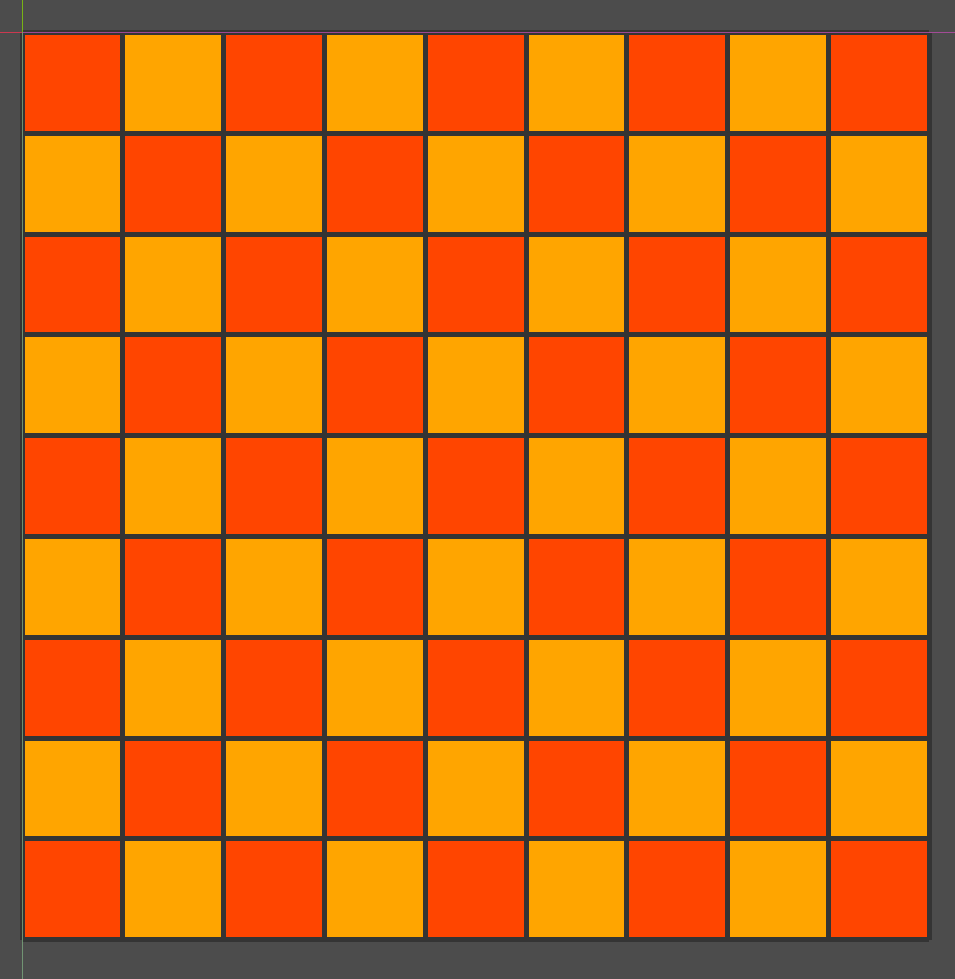

自定义颜色+绘制边线

@tool
extends Control

func _draw():
	draw_checker_board_grid(Vector2(9,9),Vector2(20,20),Color.GREEN_YELLOW,Color.YELLOW,true,Color.GREEN_YELLOW.darkened(0.2),1)

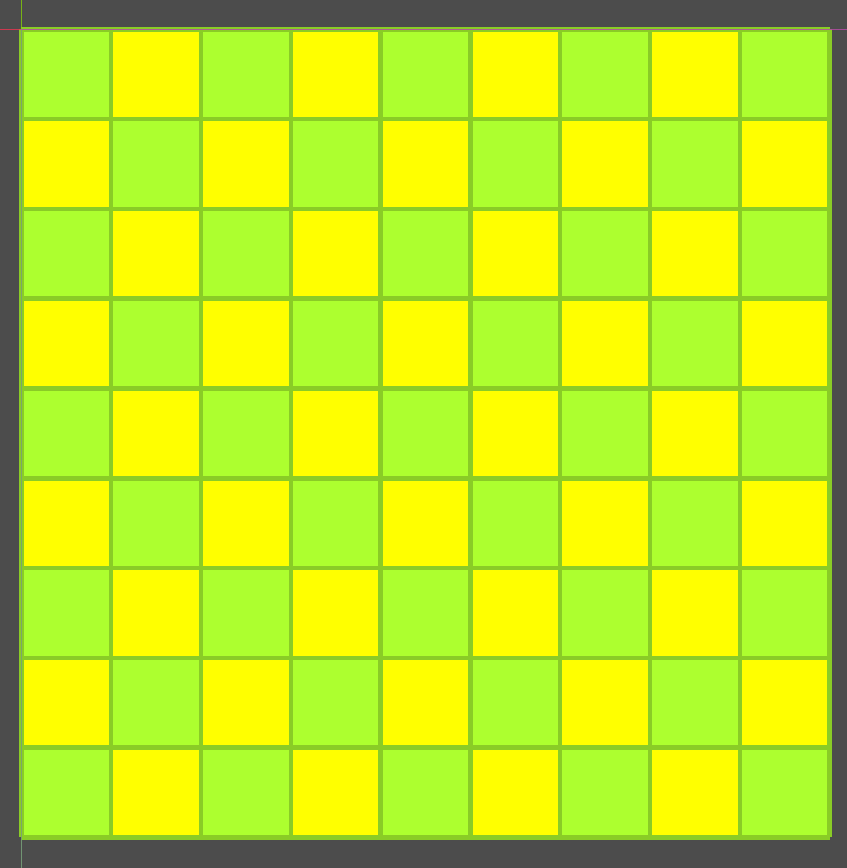

自定义颜色+自定义边线颜色

刻度线

弧形刻度线

概述

在制作一些钟表、压力表以及其他一些控件时，存在弧形刻度或圆形刻度线绘制需求，为了减少重复造轮子，搞了一个函数。
它可以轻松的求取和返回指定参数的弧形刻度线集合。

# 返回指定范围的弧形刻度线起始点坐标集合
# start_angle:起始角度
# end_angle:结束角度
# steps:切分次数
# r:半径
# length：刻度线长
func arc_scale(start_angle:int,end_angle:int,steps:int,r:float,length:float) -> Array:
	var scales:Array = []
	var vec1 = (Vector2.RIGHT  * (r-length)).rotated(deg_to_rad(start_angle))
	var vec2 = (Vector2.RIGHT  * r).rotated(deg_to_rad(start_angle))
	var angle = deg_to_rad(end_angle - start_angle) # 夹角
	for i in range(steps+1):
		var line = [vec1.rotated((angle/steps) * i),vec2.rotated((angle/steps) * i)]
		scales.append(line)
	return scales

通过遍历返回的刻度线起始坐标，就可以绘制刻度线了。

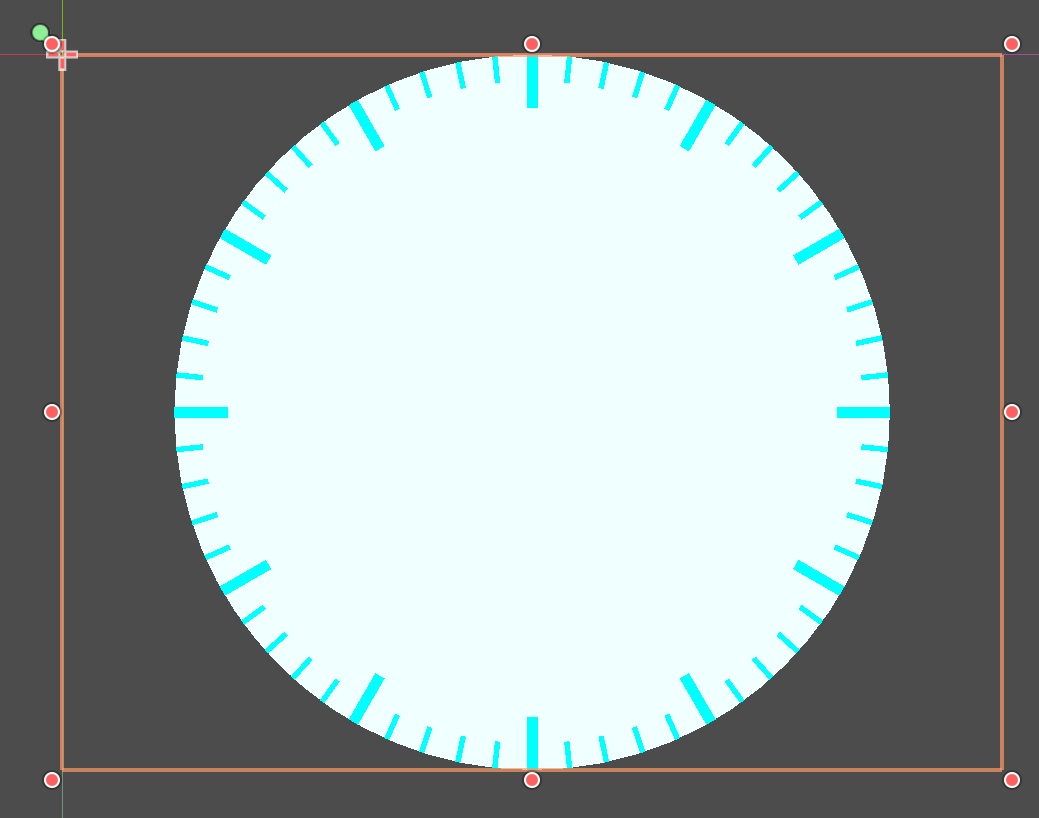

绘制钟表刻度

@tool
extends Control

func _draw():
	var rect = get_rect()
	var center = rect.get_center()
	var r = rect.size.y/2
	draw_circle(center,r,Color.AZURE)
	# 绘制基础刻度
	var lines = arc_scale(-90,270,12,r,10)
	for line in lines:
		draw_line(line[0]+center,line[1]+center,Color.AQUA,2)

	var lines2 = arc_scale(-90,270,60,r,5)
	for line in lines2:
		draw_line(line[0]+center,line[1]+center,Color.AQUA,1)

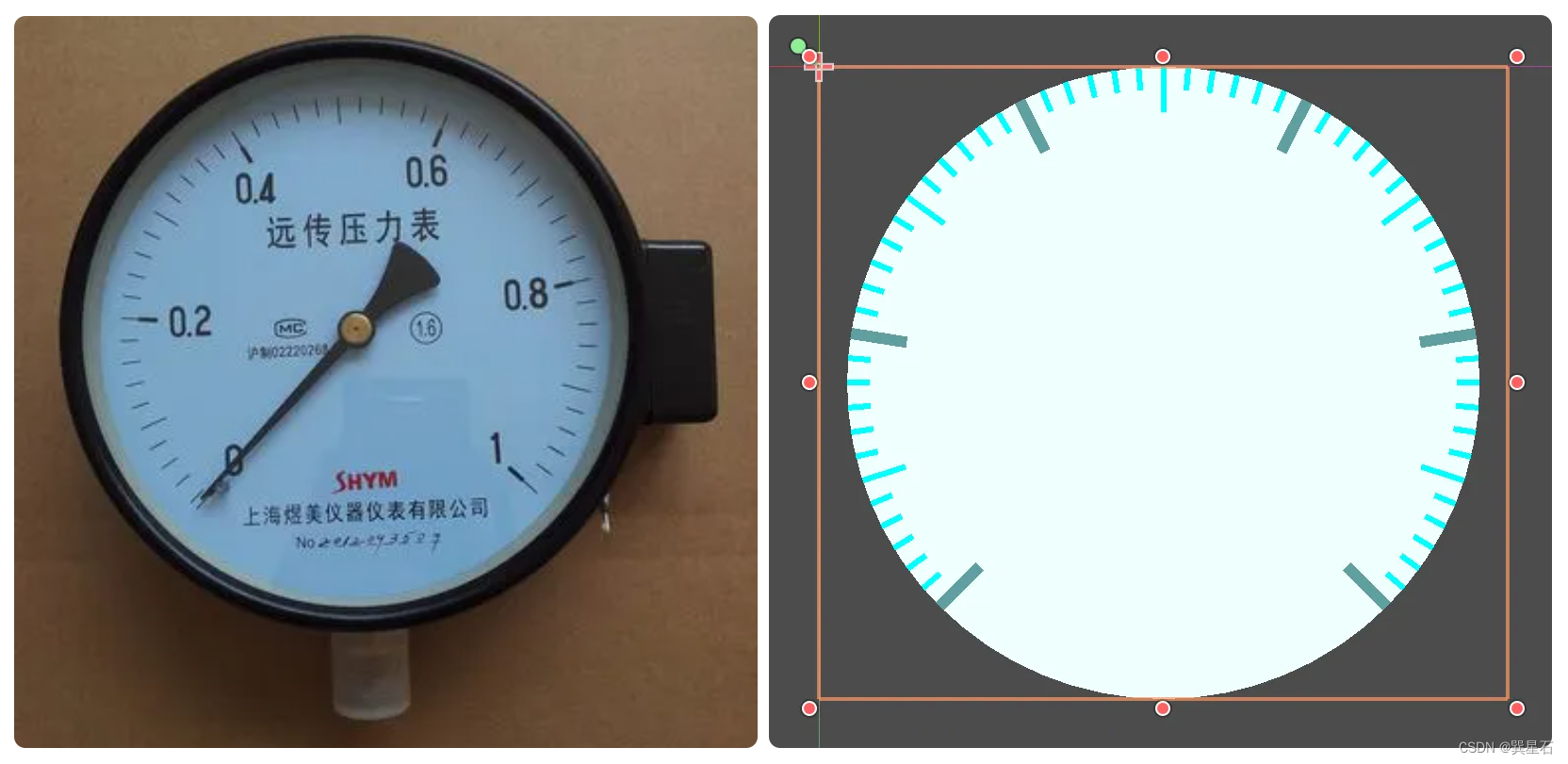

绘制压力表刻度

@tool
extends Control

func _draw():
	var rect = get_rect()
	var center = rect.get_center()
	var r = rect.size.y/2
	draw_circle(center,r,Color.AZURE)

	# 最细刻度
	var lines3 = arc_scale(-(270-45),90-45,60,r,4)
	for line in lines3:
		draw_line(line[0]+center,line[1]+center,Color.AQUA,1)
	# 中刻度
	var lines2 = arc_scale(-(270-45),90-45,12,r,8)
	for line in lines2:
		draw_line(line[0]+center,line[1]+center,Color.AQUA,1)
	# 大刻度
	var lines = arc_scale(-(270-45),90-45,6,r,10)
	for line in lines:
		draw_line(line[0]+center,line[1]+center,Color.CADET_BLUE,2)

在这里插入图片描述

直线刻度

函数

# 返回指定范围的直线刻度线起始点坐标集合
func line_scale(ruler_width:float,steps:int,length:float):
	var scales:Array = []
	var vec1 = Vector2.ZERO
	var vec2 = Vector2.DOWN * length
	var space = ruler_width/steps  # 单位间隔
	for i in range(steps+1):
		var line = [vec1 + Vector2(space,0) * i,vec2 + Vector2(space,0) * i]
		scales.append(line)
	return scales

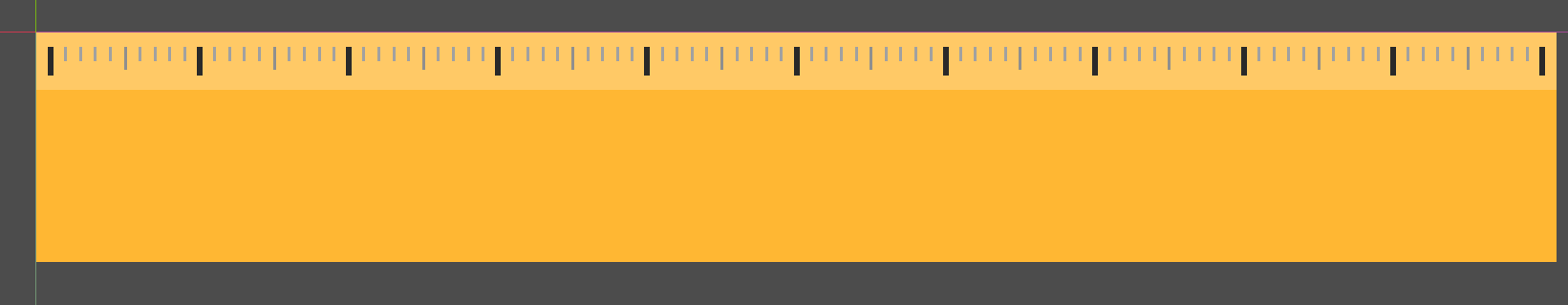

绘制直尺刻度

@tool
extends Control

func _draw():
	var rect = get_rect()
	var center = rect.get_center()
	var r = rect.size.y/2
	var w = rect.size.x - 10
	var offset = Vector2(5,5)

	draw_rect(rect,Color("orange").lightened(0.2))
	draw_rect(Rect2(Vector2.ZERO,Vector2(rect.size.x,20)),Color("orange").lightened(0.4))

	# 最细刻度
	var lines = line_scale(w,100,5)
	for line in lines:
		draw_line(line[0]+offset,line[1]+offset,Color("#444").lightened(0.5),1)
	# 最细刻度
	var lines2 = line_scale(w,20,8)
	for line in lines2:
		draw_line(line[0]+offset,line[1]+offset,Color("#444").lightened(0.4),1)
	# 最细刻度
	var lines3 = line_scale(w,10,10)
	for line in lines3:
		draw_line(line[0]+offset,line[1]+offset,Color("#444").darkened(0.4),2)

巽星石

关注

16
点赞
踩
28

收藏

觉得还不错? 一键收藏
打赏
0
评论
【Godot 4.2】常见几何图形、网格、刻度线点求取函数及原理总结

本篇为静态函数库的补充和辅助文档。函数库是一个用于生成常见几何图形顶点数据（）的静态函数库。生成的数据可用于_draw和Line2DPolygon2D等进行绘制和显示。因为不断地持续扩展，函数库的函数数目在不断增加，同时涉及的图形类型也在发生变化。本篇按照一定的分类，阐述每个图形函数的原理和具体实现，以及具体使用。注意：本篇基础内容写于2023年7月，由3篇文章汇总而成。函数库及其使用会单独发文贴出。本篇更接近原理讲解。
复制链接

扫一扫
