最近调试的ADC的时钟和信号不同源了，导致采集的数据有时候会出现同一个位相反的情况。准备使用IDELAY来控制输入的数据信号，以保证采集到正确的数据。

具体内容见7 Series FPGAs SelectIO Resources UG471

目录

7系列FPGA资源介绍

ILOGIC

Input delay resources（IDELAY）

 IDELAY2端口介绍

IDELAYCTRL的原语结构

使用和仿真

 VAR_LOAD模式

VARIABLE模式

 VAR_LOAD_PIPE模式。

7系列FPGA资源介绍

7系列FPGA的IO资源非常丰富，包括以下内容

  1. 组合逻辑输入输出
  2. 三态输入输出
  3. 寄存器输入输出
  4. 寄存器三态输出控制
  5. 双数据速率DDR的输入输出
  6. DDR输出三态控制
  7. IDELAY输入延迟
  8. ODELAY输出延迟
  9. 同边沿输出DDR模式

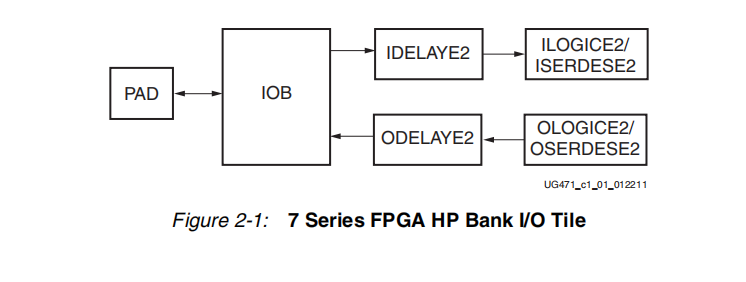

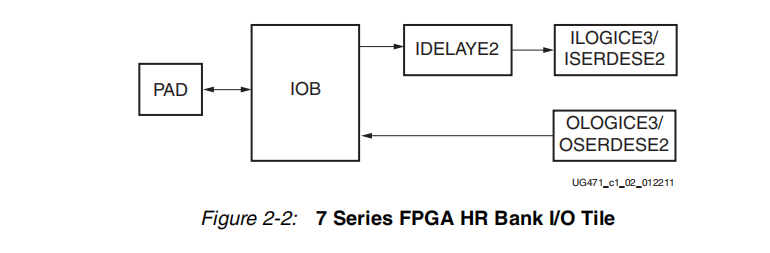

在7系列FPGA中，SelectIO的输入，输出和三态驱动位于IOB（输入输出缓冲）中。在HP BANK中拥有独立的IDELAY和ODELAY块。在HR BANK中只拥有IDELAY。



ILOGIC

输入信号处理逻辑。紧挨着IOB，ILOGIC用于将外界输入FPGA的数据等同步。7系列FPGA中。在HP BANK中，ILOGIC被称为ILOGIC2，在HP BANK中，ILOGIC被称为ILOGIC3。

Input delay resources（IDELAY）

每一个IO上都包含一个IDELAY的可编程延迟语句。IDELAY的作用是将信号延迟一段时间，但是这个时间不大，对于200mhz主时钟来说，可以将输入信号延迟半个周期左右。对于低速信号这点并不能改变时序。但是对于高速信号来说，这是非常重要的。

在UG471上面介绍了IDELAY2的原语的结构

IDELAY的例化模板

IDELAYE2 #(
    .CINVCTRL_SEL               ("FALSE"                    ),// Enable dynamic clock inversion (FALSE, TRUE)
    .DELAY_SRC                  ("IDATAIN"                  ),// Delay input (IDATAIN, DATAIN)
    .HIGH_PERFORMANCE_MODE      ("FALSE"                    ),// Reduced jitter ("TRUE"), Reduced power ("FALSE")
    .IDELAY_TYPE                ("FIXED"                    ),// FIXED, VARIABLE, VAR_LOAD, VAR_LOAD_PIPE
    .IDELAY_VALUE               (0                          ),// Input delay tap setting (0-31)
    .PIPE_SEL                   ("FALSE"                    ),// Select pipelined mode, FALSE, TRUE
    .REFCLK_FREQUENCY           (200.0                      ),// IDELAYCTRL clock input frequency in MHz (190.0-210.0, 290.0-310.0).
    .SIGNAL_PATTERN             ("DATA"                     )// DATA, CLOCK input signal
   )
   IDELAYE2_inst (
    .CNTVALUEOUT                (CNTVALUEOUT                ),// 5-bit output: Counter value output
    .DATAOUT                    (DATAOUT                    ),// 1-bit output: Delayed data output
    .C                          (C                          ),// 1-bit input: Clock input
    .CE                         (CE                         ),// 1-bit input: Active high enable increment/decrement input
    .CINVCTRL                   (CINVCTRL                   ),// 1-bit input: Dynamic clock inversion input
    .CNTVALUEIN                 (CNTVALUEIN                 ),// 5-bit input: Counter value input
    .DATAIN                     (DATAIN                     ),// 1-bit input: Internal delay data input
    .IDATAIN                    (IDATAIN                    ),// 1-bit input: Data input from the I/O
    .INC                        (INC                        ),// 1-bit input: Increment / Decrement tap delay input
    .LD                         (LD                         ),// 1-bit input: Load IDELAY_VALUE input
    .LDPIPEEN                   (LDPIPEEN                   ),// 1-bit input: Enable PIPELINE register to load data input
    .REGRST                     (REGRST                     )// 1-bit input: Active-high reset tap-delay input
   );

 IDELAY2端口介绍

端口名字

方向

位宽

功能

C

I

1

时钟

REGRST

I

1

复位，只在 VAR_LOAD_PIPE 模式下有效

LD

I

1

置一载入系数。具体用法见原语模式表。

CE

I

1

内部Tap增减。

INC

I

1

VARIABLE模式下。CE=1时，INC=1增加，INC=0减少

CINVCTRL

I

1

改变C脚时钟极性

CNTVALUEIN

I

5

改变Tap的值来改变延迟时的大小，最大31。这会根据你输入的参考频率有关。200mhz参考时钟延迟值一般为2.5ns左右。

计算公式为：Tap延时值*系数

IDATAN

I

1

IBUF数据输入

DATAIN

I

1

FPGA逻辑数据输入

LDPIPEEN

I

1

当为1时，将CNTVALUEIN的值加载到pipeline寄存器中（在VAR_LOAD_PIPE模式下有效）

DATAOUT

O

1

延迟输出

CNTVALUEOUT

O

5

延迟系数输出

具体的功能还需要仔细阅读ug471，我们这里只做简单的使用。

原语属性，即例化模板上的属性。

属性

说明

CINVCTRL_SEL

时钟极性

DELAY_SRC

选择延迟信号的来源为IDATAIN或者 DATAIN

HIGH_PERFORMANCE_MODE

减小抖动 ("TRUE"), 减小功耗 ("FALSE")

IDELAY_TYPE

四种模式

IDELAY_VALUE

默认延时值

PIPE_SEL

选择pipelined模式, FALSE, TRUE

REFCLK_FREQUENCY

参考时钟

SIGNAL_PATTERN

确定延时的是时钟还是数据

这里说明一下，IDELAY有四种模式。

FIXED

固定模式，延迟值由IDELAY_VALUE确定。工作中不能改变。

VARIABLE

延时可变模式。延时初值由IDELAY_VALUE确定，在工作时，在C时钟作用下，当CE=1时，由INC引脚控制延时值的增加（INC=1）或者减少(INC=0)。范围为0-31。超出范围自动移动到0或者31。

VAR_LOAD

可填入初值模式。在LD=1时，把CNTVALUEIN的值填入延迟。

VAR_LOAD_PIPE

可预填入模式。即在（LDPIPEEN=1）时，把延时值先写入PIPE寄存器里面。等待LD=1时在写入到Tap。

显然固定模式下不可能一次就将这个延时信息调试正常。所以我们这里首先使用VAR_LOAD模式。这里配置需要的延迟参数。

如果已经例化IDELAYE2或ODELAYE2，就必须使用IDELAYCTRL原语。此原语是对（IDELAY/ODELAY的校准。使用用户提供的参考时钟，来校准IDELAY和ODELAY。

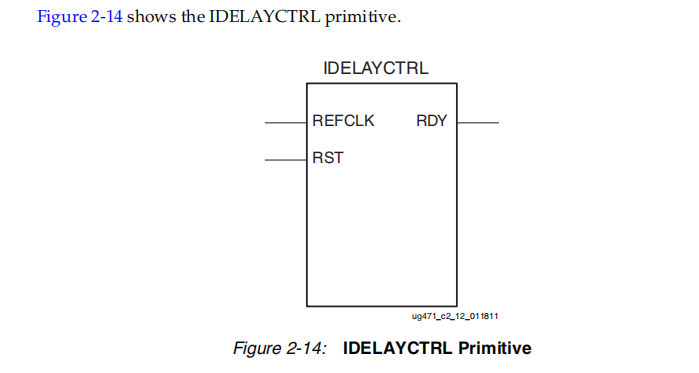

IDELAYCTRL的原语结构



端口名字

方向

位宽

功能

REFCLK

I

1

参考时钟

RST

I

1

复位

RDY

O

1

在参考时钟出现一段连续的高或者低时RDY就会置低。如果RDY置低。则必须重置IDELAYCTRL模块。

使用和仿真

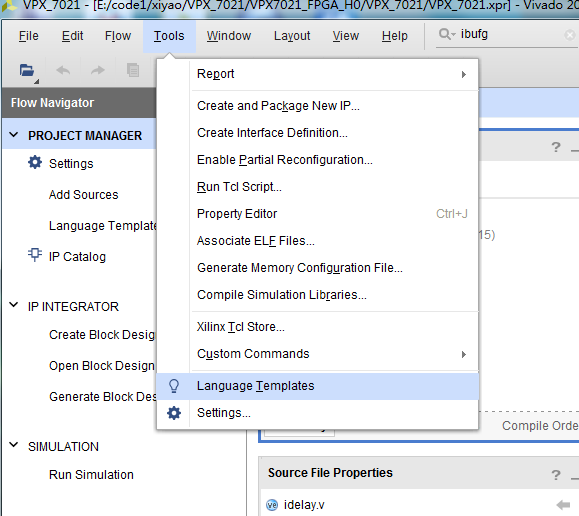

直接打开原语库。

搜索IDELAY

 VAR_LOAD模式

 下面是VAR_LOAD模式下具体的代码

// *********************************************************************************/
// Project Name :
// Author       : i_huyi
// Email        : i_huyi@qq.com
// Creat Time   : 2022/4/8 10:46:35
// File Name    : .v
// Module Name  :
// Called By    :
// Abstract     :
//
// CopyRight(c) 2020, xxx xxx xxx Co., Ltd..
// All Rights Reserved
//
// *********************************************************************************/
// Modification History:
// 1. initial
// *********************************************************************************/
// *************************
// MODULE DEFINITION
// *************************
`timescale 1 ns / 1 ps
module idelay#(
parameter   U_DLY = 1
                                        )
                                        (
input   wire        clk                 ,//200
input   wire        rst                 ,
//需要延时的信号
input   wire        data_in             ,
//延迟数据
output  wire        data_out            ,
//
input   wire[4:0]   delay_data          ,//延迟值
input   wire        delay_valid         //延迟值有效

                                        );
//--------------------------------------
// localparam
//--------------------------------------

//--------------------------------------
// register
//--------------------------------------

//--------------------------------------
// wire
//--------------------------------------
wire        rdy ;
wire[4:0]   delay_data_out;
//--------------------------------------
// assign
//--------------------------------------

//------------------------------------------------------------
//------------------------------------------------------------
//
IDELAYCTRL IDELAYCTRL_inst (
    .RDY                        (rdy                        ),// 1-bit output: Ready output
    .REFCLK                     (clk                        ),// 1-bit input: Reference clock input
    .RST                        (rst                        )// 1-bit input: Active high reset input
   );

IDELAYE2 #(
    .CINVCTRL_SEL               ("FALSE"                    ),// Enable dynamic clock inversion (FALSE, TRUE)
    .DELAY_SRC                  ("IDATAIN"                  ),// Delay input (IDATAIN, DATAIN)
    .HIGH_PERFORMANCE_MODE      ("FALSE"                    ),// Reduced jitter ("TRUE"), Reduced power ("FALSE")
    .IDELAY_TYPE                ("VAR_LOAD"                 ),// FIXED, VARIABLE, VAR_LOAD, VAR_LOAD_PIPE
    .IDELAY_VALUE               (0                          ),// Input delay tap setting (0-31)
    .PIPE_SEL                   ("FALSE"                    ),// Select pipelined mode, FALSE, TRUE
    .REFCLK_FREQUENCY           (200.0                      ),// IDELAYCTRL clock input frequency in MHz (190.0-210.0, 290.0-310.0).
    .SIGNAL_PATTERN             ("DATA"                     )// DATA, CLOCK input signal
   )
   IDELAYE2_inst (
    .CNTVALUEOUT                (delay_data_out             ),// 5-bit output: Counter value output
    .DATAOUT                    (data_out                   ),// 1-bit output: Delayed data output
    .C                          (clk                        ),// 1-bit input: Clock input
    .CE                         (1'b0                       ),// 1-bit input: Active high enable increment/decrement input,VAR_LOAD模式下不使用
    .CINVCTRL                   (1'b0                       ),// 1-bit input: Dynamic clock inversion input，时钟极性不变
    .CNTVALUEIN                 (delay_data                 ),// 5-bit input: Counter value input
    .DATAIN                     (1'b0                       ),// 1-bit input: Internal delay data input，ibuf数据不输入
    .IDATAIN                    (data_in                    ),// 1-bit input: Data input from the I/O
    .INC                        (1'b0                       ),// 1-bit input: Increment / Decrement tap delay input,VAR_LOAD模式下不使用
    .LD                         (delay_valid                ),// 1-bit input: Load IDELAY_VALUE input
    .LDPIPEEN                   (1'b0                       ),// 1-bit input: Enable PIPELINE register to load data input,VAR_LOAD模式下不使用
    .REGRST                     (1'b0                       )// 1-bit input: Active-high reset tap-delay input,VAR_LOAD模式下不使用
   );


//------------------------------------------------------------
//------------------------------------------------------------

//------------------------------------------------------------
//------------------------------------------------------------
endmodule

下面是仿真tb

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2022/04/08 11:30:06
// Design Name:
// Module Name: vtf_idelay
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//


module vtf_idelay;

//input
//
reg         clk;
reg         rst;
reg         data_in;
reg [4:0]   delay_data;
reg         delay_valid;

//output
wire        data_out;



//例化
idelay u_idelay(
    .clk                        (clk                        ),
    .rst                        (rst                        ),
//需要延时的信号
    .data_in                    (data_in                    ),
//延迟数据
    .data_out                   (data_out                   ),
//
    .delay_data                 (delay_data                 ),
    .delay_valid                (delay_valid                ));

initial
begin
        clk = 0 ;
        rst = 1 ;
        data_in = 0;
        delay_data = 0;
        delay_valid = 0;


        #100;

        rst = 0;

        #1000;
        delay_data = 5'd1;
        delay_valid = 1;
        #10;
        delay_valid = 0;


        #1000;
        delay_data = 5'd15;
        delay_valid = 1;
        #10;
        delay_valid = 0;


        #1000;
        delay_data = 5'd31;
        delay_valid = 1;
        #10;
        delay_valid = 0;
end

always #2.5 clk = ~clk;
always #10  data_in = ~data_in;








endmodule

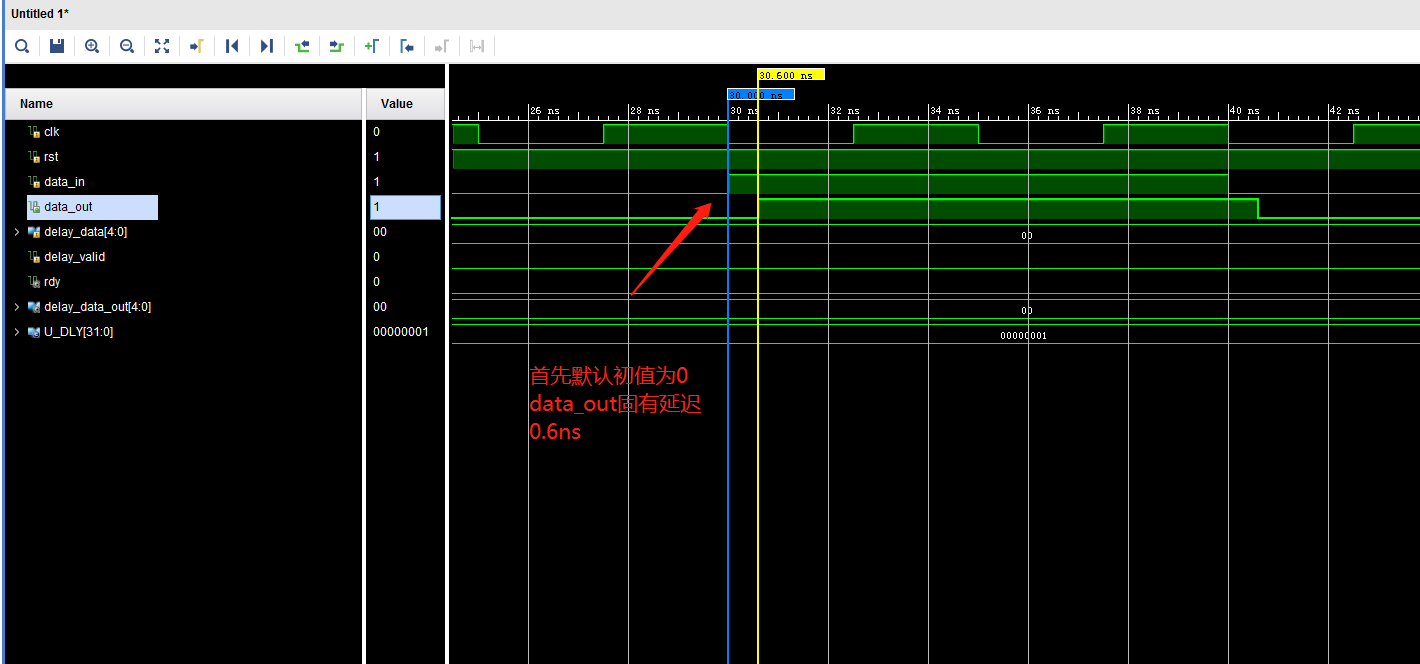

下面看一下仿真截图。在默认初值为零的情况下。输入信号经过IDELAY后系统延迟为0.6ns。

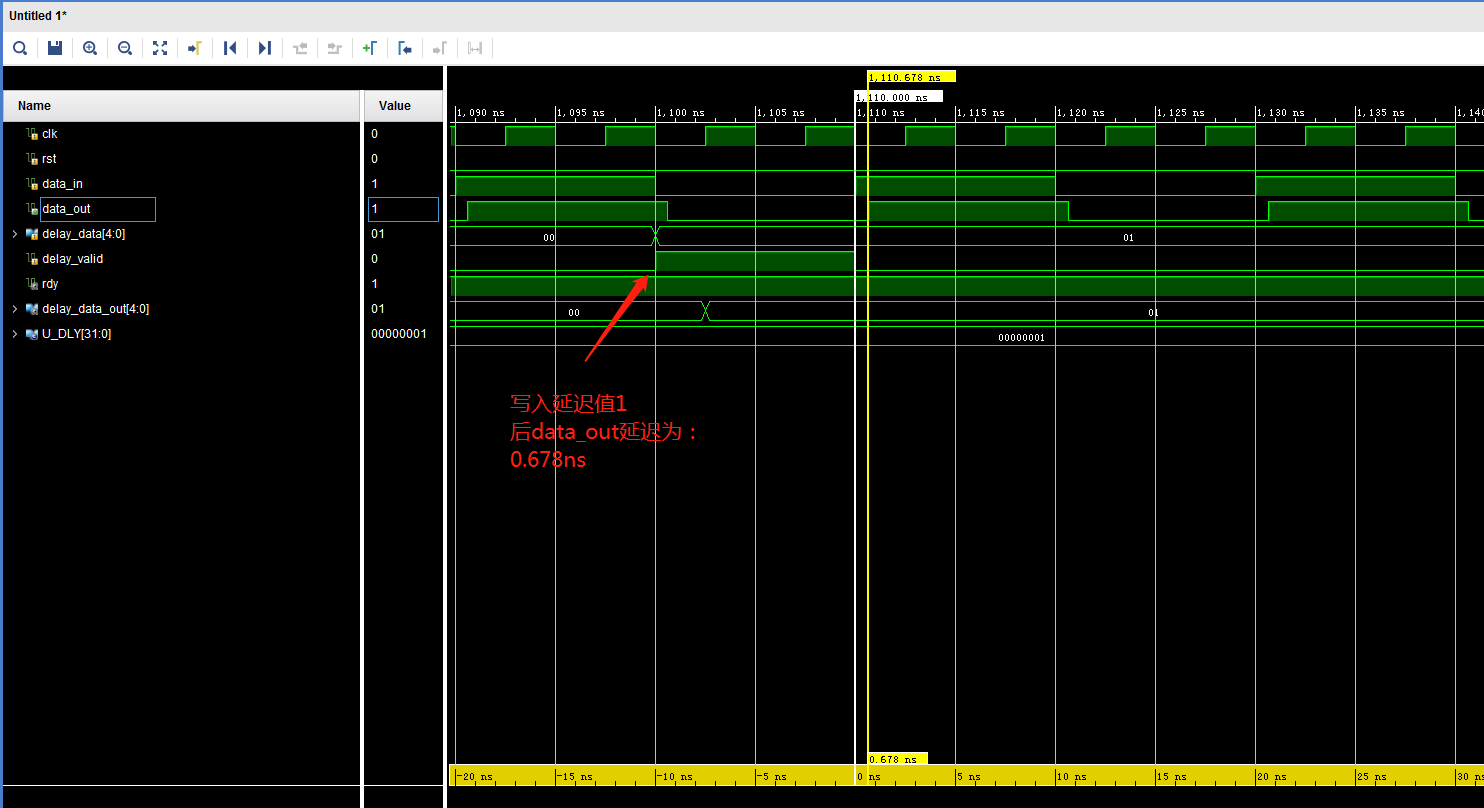

 设置IDELAY模式为VAR_LOAD模式。写入延迟值1，后输入信号的延迟值为0.6ns+78ps=0.678ns

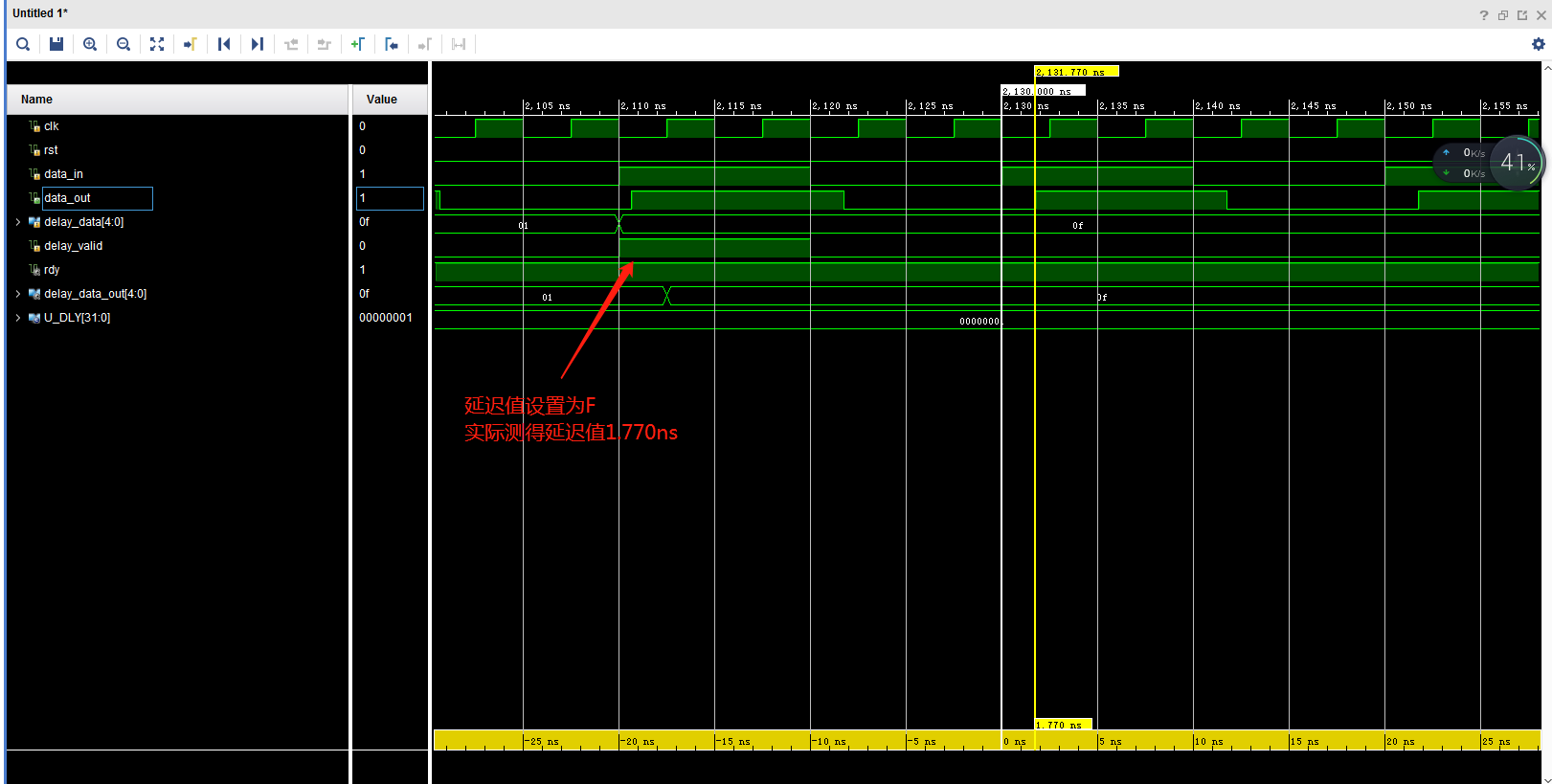

写入延迟值15，后输入信号的延迟值为0.6ns+78ps*15=1.770ns

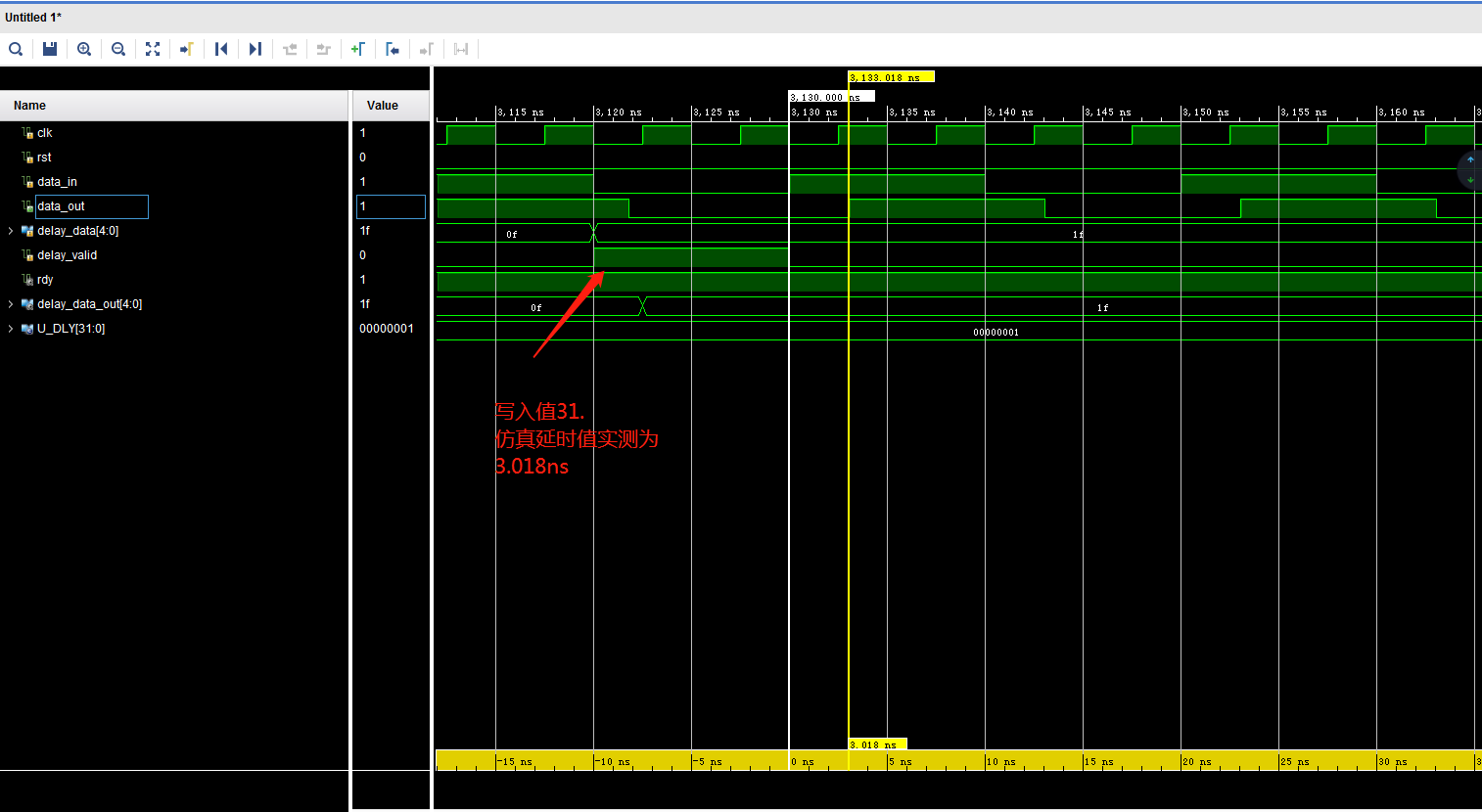

 写入延迟值31，后输入信号的延迟值为0.6ns+78ps*31=3.018ns

VARIABLE模式

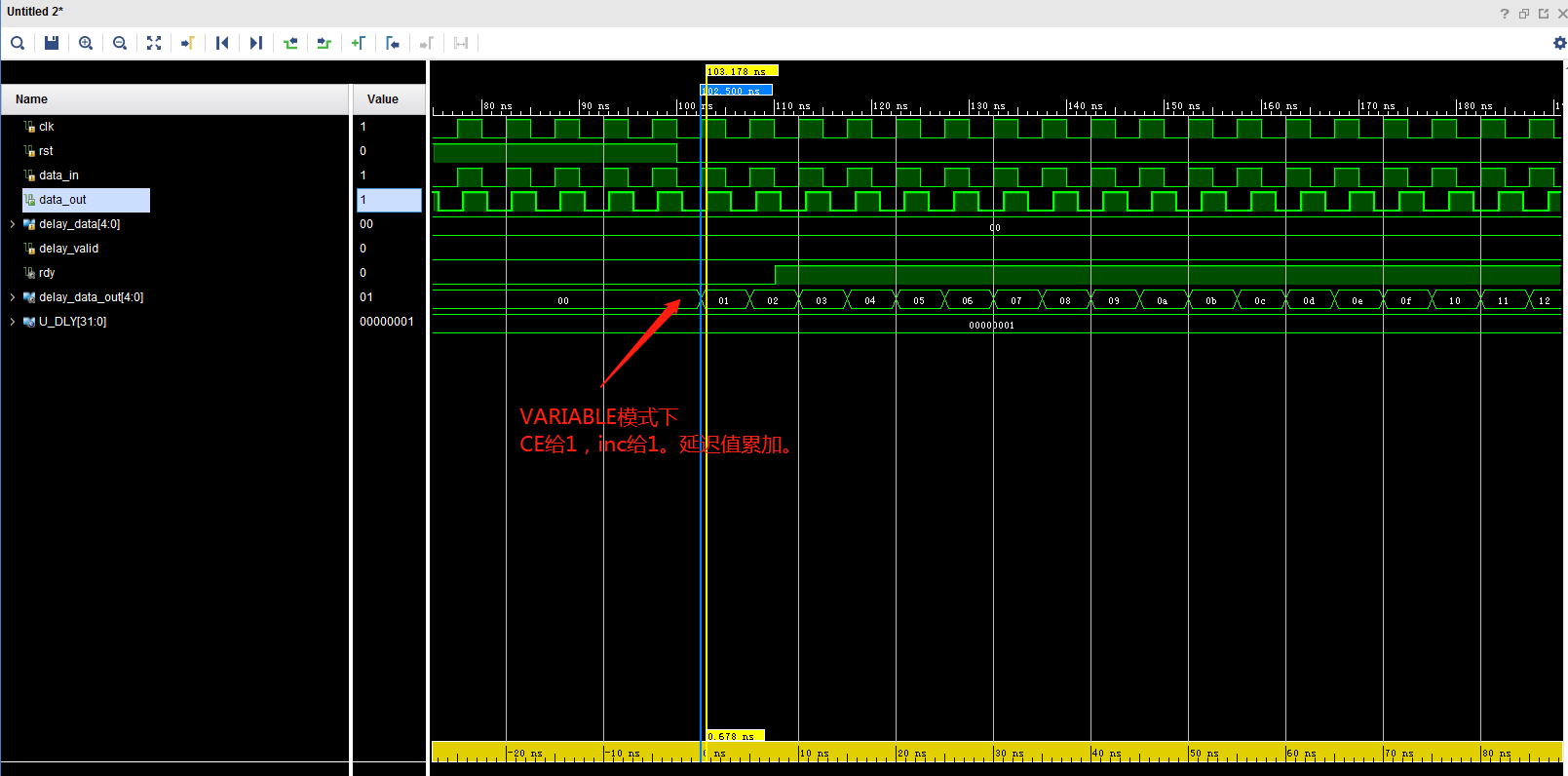

在VARIABLE模式下设置为。CE为1，开启延时值增减。在INC为1的情况下累加。在INC为0的情况下累减。

IDELAYCTRL IDELAYCTRL_inst (
    .RDY                        (rdy                        ),// 1-bit output: Ready output
    .REFCLK                     (clk                        ),// 1-bit input: Reference clock input
    .RST                        (rst                        )// 1-bit input: Active high reset input
   );

IDELAYE2 #(
    .CINVCTRL_SEL               ("FALSE"                    ),// Enable dynamic clock inversion (FALSE, TRUE)
    .DELAY_SRC                  ("DATAIN"                   ),// Delay input (IDATAIN, DATAIN)
    .HIGH_PERFORMANCE_MODE      ("FALSE"                    ),// Reduced jitter ("TRUE"), Reduced power ("FALSE")
//    .IDELAY_TYPE                ("VAR_LOAD"                 ),// FIXED, VARIABLE, VAR_LOAD, VAR_LOAD_PIPE
    .IDELAY_TYPE                ("VARIABLE"                 ),// FIXED, VARIABLE, VAR_LOAD, VAR_LOAD_PIPE
    .IDELAY_VALUE               (0                          ),// Input delay tap setting (0-31)
    .PIPE_SEL                   ("FALSE"                    ),// Select pipelined mode, FALSE, TRUE
    .REFCLK_FREQUENCY           (200.0                      ),// IDELAYCTRL clock input frequency in MHz (190.0-210.0, 290.0-310.0).
    .SIGNAL_PATTERN             ("DATA"                     )// DATA, CLOCK input signal
   )
   IDELAYE2_inst (
    .CNTVALUEOUT                (delay_data_out             ),// 5-bit output: Counter value output
    .DATAOUT                    (data_out                   ),// 1-bit output: Delayed data output
    .C                          (clk                        ),// 1-bit input: Clock input
//    .CE                         (1'b0                       ),// 1-bit input: Active high enable increment/decrement input,VAR_LOAD模式下不使用
    .CE                         (1'b1                       ),// 1-bit input: Active high enable increment/decrement input,VAR_LOAD模式下不使用
    .CINVCTRL                   (1'b0                       ),// 1-bit input: Dynamic clock inversion input，时钟极性不变
    .CNTVALUEIN                 (delay_data                 ),// 5-bit input: Counter value input
    .DATAIN                     (data_in                    ),// 1-bit input: Internal delay data input，ibuf数据不输入
    .IDATAIN                    (1'b0                       ),// 1-bit input: Data input from the I/O
    .INC                        (1'b1                       ),// 1-bit input: Increment / Decrement tap delay input,VAR_LOAD模式下不使用
    .LD                         (delay_valid                ),// 1-bit input: Load IDELAY_VALUE input
    .LDPIPEEN                   (1'b0                       ),// 1-bit input: Enable PIPELINE register to load data input,VAR_LOAD模式下不使用
    .REGRST                     (1'b0                       )// 1-bit input: Active-high reset tap-delay input,VAR_LOAD模式下不使用
   );

 VAR_LOAD_PIPE模式。

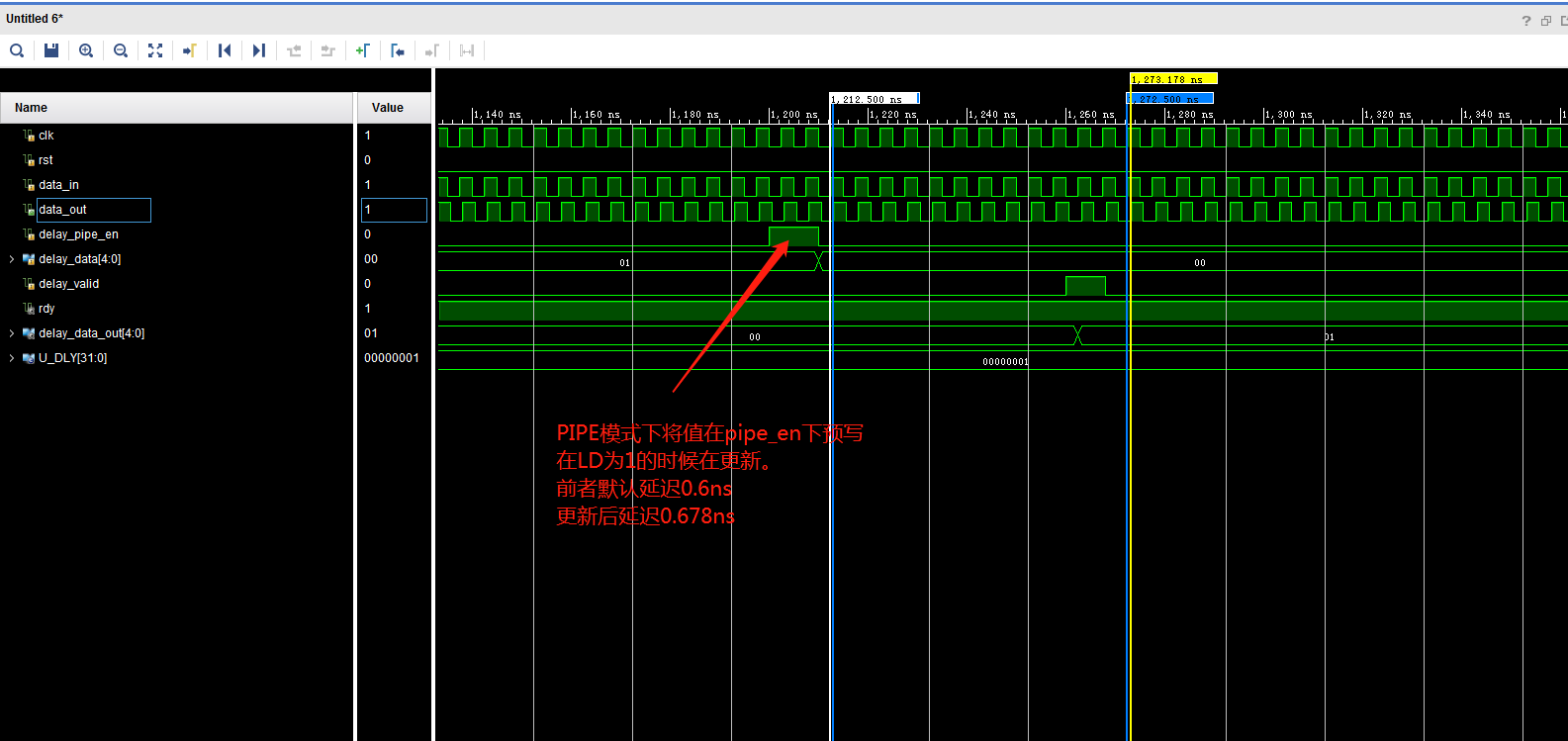

用于预存功能，数据在LDPIPEEN使能下写入PIEPE寄存器预存。之后，在LD使能下将数据更新。

IDELAYCTRL IDELAYCTRL_inst (
    .RDY                        (rdy                        ),// 1-bit output: Ready output
    .REFCLK                     (clk                        ),// 1-bit input: Reference clock input
    .RST                        (rst                        )// 1-bit input: Active high reset input
   );

IDELAYE2 #(
    .CINVCTRL_SEL               ("FALSE"                    ),// Enable dynamic clock inversion (FALSE, TRUE)
    .DELAY_SRC                  ("DATAIN"                   ),// Delay input (IDATAIN, DATAIN)
    .HIGH_PERFORMANCE_MODE      ("FALSE"                    ),// Reduced jitter ("TRUE"), Reduced power ("FALSE")
//    .IDELAY_TYPE                ("VAR_LOAD"                 ),// FIXED, VARIABLE, VAR_LOAD, VAR_LOAD_PIPE
    .IDELAY_TYPE                ("VAR_LOAD_PIPE"            ),// FIXED, VARIABLE, VAR_LOAD, VAR_LOAD_PIPE
    .IDELAY_VALUE               (0                          ),// Input delay tap setting (0-31)
    .PIPE_SEL                   ("TRUE"                    ),// Select pipelined mode, FALSE, TRUE
    .REFCLK_FREQUENCY           (200.0                      ),// IDELAYCTRL clock input frequency in MHz (190.0-210.0, 290.0-310.0).
    .SIGNAL_PATTERN             ("DATA"                     )// DATA, CLOCK input signal
   )
   IDELAYE2_inst (
    .CNTVALUEOUT                (delay_data_out             ),// 5-bit output: Counter value output
    .DATAOUT                    (data_out                   ),// 1-bit output: Delayed data output
    .C                          (clk                        ),// 1-bit input: Clock input
//    .CE                         (1'b0                       ),// 1-bit input: Active high enable increment/decrement input,VAR_LOAD模式下不使用
    .CE                         (1'b0                       ),// 1-bit input: Active high enable increment/decrement input,VAR_LOAD模式下不使用
    .CINVCTRL                   (1'b0                       ),// 1-bit input: Dynamic clock inversion input，时钟极性不变
    .CNTVALUEIN                 (delay_data                 ),// 5-bit input: Counter value input
    .DATAIN                     (data_in                    ),// 1-bit input: Internal delay data input，ibuf数据不输入
    .IDATAIN                    (1'b0                       ),// 1-bit input: Data input from the I/O
    .INC                        (1'b0                       ),// 1-bit input: Increment / Decrement tap delay input,VAR_LOAD模式下不使用
    .LD                         (delay_valid                ),// 1-bit input: Load IDELAY_VALUE input
//    .LDPIPEEN                   (1'b0                       ),// 1-bit input: Enable PIPELINE register to load data input,VAR_LOAD模式下不使用
    .LDPIPEEN                   (delay_pipe_en              ),// 1-bit input: Enable PIPELINE register to load data input,VAR_LOAD模式下不使用
    .REGRST                     (1'b0                       )// 1-bit input: Active-high reset tap-delay input,VAR_LOAD模式下不使用
   );

仿真tb。

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2022/04/08 11:30:06
// Design Name:
// Module Name: vtf_idelay
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//


module vtf_idelay;

//input
//
reg         clk;
reg         rst;
reg         data_in;
reg         delay_pipe_en;
reg [4:0]   delay_data;

reg         delay_valid;

//output
wire        data_out;



//例化
idelay u_idelay(
    .clk                        (clk                        ),
    .rst                        (rst                        ),
//需要延时的信号
    .data_in                    (data_in                    ),
//延迟数据
    .data_out                   (data_out                   ),
//
    .delay_pipe_en              (delay_pipe_en              ),
    .delay_data                 (delay_data                 ),
    .delay_valid                (delay_valid                ));

initial
begin
        clk = 0 ;
        rst = 1 ;
        data_in = 0;
        delay_pipe_en =0 ;
        delay_data = 0;
        delay_valid = 0;


        #100;

        rst = 0;

        #1000;
        delay_data = 5'd1;
        #100;
        delay_pipe_en   = 1;
        #10;
        delay_pipe_en   =0;
        delay_data = 5'd0;
        #50;
        delay_valid = 1;
        #8;
        delay_valid = 0;


        #1000;
        delay_data = 5'd15;
        #100;
        delay_pipe_en   = 1;
        #10;
        delay_pipe_en   =0;
        delay_data = 5'd0;
        #50;
        delay_valid = 1;
        #8;
        delay_valid = 0;


        #1000;
        delay_data = 5'd31;
        #100;
        delay_pipe_en   = 1;
        #10;
        delay_pipe_en   =0;
        delay_data = 5'd0;
        #50;
        delay_valid = 1;
        #8;
        delay_valid = 0;
end

always #2.5 clk = ~clk;
always #2.5  data_in = ~data_in;








endmodule

【vivado约束学习二】 IO延时约束
baidu_34971492的博客
08-22 2091
【vivado约束学习二】 IO延时约束 1 I/O延迟约束介绍 要在设计中精确建模外部时序，必须为输入和输出端口提供时序信息。 Xilinx Vivado集成设计环境（IDE）仅在FPGA边界内识别时序，因此必须使用以下命令指定超出这些边界的延迟值： 1，set_input_delay 2，set_output_delay 2 输入延迟（Input Delay） set_input_delay命...
Xilinx 原语大全（使用 IDELAY 实现高效 8 倍过采样异步串行 数据恢复）
07-04
本文所述技术使用 Virtex-4 和 Virtex-5 器件中各 IOB 内置的 IDELAY 资源来实现用于异步串行比特流的高效高性能 8 倍过采样器。当用多个 DCM 生成时钟相位时，这种技术可以提供比多时钟相位法更高的采样精度。因为 IDELAY 资源可以为各比特流提供更多采样点，所以只需一个 DCM 和两个全局时钟即可提供对以同样比特率运行的任意数量的异步比特流进行 8 倍采样所需的所有时钟。
XilinxFPGA项目开发之 7 系列 FPGA IDELAY2 / ODELAY2
ltqdxl的博客
10-09 2712
实际可用的原语取决于我们正在使用的 IO bank 的类型。这些原语为开发人员提供了一个由 32 个抽头组成的可编程延迟线，可提供可调节或固定的延迟。如果我们设计的 PCB 信号走线不完美，IO的灵活性使我们能够对齐进入设备的高速数据，帮助我们摆脱困境。当延迟设置为 2 时，延迟为 756 ns，即 156 ps（两个 78 ps 的抽头延迟）加上原来的 0.6 ns 延迟。IDELAY 在我们的工具箱中是一个非常有用的工具，它提供了对 FPGA 中的输入信号进行细粒度对齐的能力。测试一的波形如下所示。
idelay用法
weiwei_fpga的博客
01-01 2270
这里以Artix-7芯片为例，使用200M时钟延迟，IDELAY_VALUE可以设置0~31个，如果设置为0默认为600ps,每个tap为78ps。IDELAY_VALUE设置为31最大值，可以看到延迟了3.018ns也就是3018ps，计算方式为600ps+78*31=3018ps。IDELAY_VALUE设置为0时，可以看到输入的clk_50M输出为clk_50M_buf时钟被延迟了0.6ns，也就是600ps。可以看到Artix-7下面有两个原语，都复制我们的仿真文件里。两个原语复制到仿真文件里。
FPGA内部资源(Xilinx) ---- IDELAY(延时)
热门推荐
black_pigeon博客
11-21 3万+
前言   最近在调试一个源同步的接口，为了时序能够动态调节，需要对输入的数据进行微调。刚好，在Xilinx FPGA中，有用于调整延时的原语。所以记录一下这个原语的使用。 IDELAY   首先看一下手册上是怎么来描述这个原语的。 ...
idelay odelay iddr oddr（基于FPGA的千兆网应用）
Anthony1234567的博客
12-11 710
具体的IDELAYE2 ODELAYE2 IDDR ODDR用法，网上已经有很多讲解，在此不再进行赘述。注意：在7系列中HP bank中有ODELAYE2，HR bank中没有ODELAYE2。PHY→FPGA对应的FPGA内部数据链路：IOB → IDELAYE2 →IDDR。FPGA→PHY对应的FPGA内部数据链路：ODDR → ODELAYE2 →IOB。
《Xilinx IDELAYE2应用笔记及仿真实操》的工程文件
12-19
IDELAYE2模块提供精确的可编程输入延迟，它能够动态调整输入信号的延迟时间，以适应不同的系统时序要求。这一特性使得IDELAYE2成为LVDS接口和其他高速接口设计的首选工具，比如DDR内存接口、PCIe接口等。 首先，...
我用的xc7k325tffg900-2，每个bank可以使用4个idelay模块吗
最新发布
04-03
因此，每个bank中实际可用的IDELAY数量等于该bank中配置为输入的引脚数量，每个引脚一个IDELAY。但可能存在其他限制，比如某些引脚不支持IDELAY，或者当使用某些IO标准时无法使用IDELAY。 因此，回答用户时需要明确...
oddr原语输出延迟一排
02-27
### ODDR 原语输出延迟问题分析 在FPGA设计中，ODDR (Output Double Data Rate) 是一种用于实现双倍数据速率输出的原语。当涉及到ODDR原语的输出延迟时，主要关注的是如何精确控制输出信号的时间特性。 对于I/O...
时序约束（二）： input delay约束和output delay约束
cuisitan的博客
07-02 3126
在项目中，RGMII的数据输入方式为DDR，源同步输入方式，可以用之前提到的分析模型进行约束。LrMax = Tco max + Td_bd max -（Tc_d + Tc_bd） ------分析建立时间时序LrMin = Tco min + Td_bd min -（Tc_d + Tc_bd） ------分析保持时间时序Clock：时钟，选择rx_clk。Objects：约束目标，选择RGMII输入信号。Delay value：延时时间。
vivado 的IDELAYE2的动态配置
01-19
xilinx vivado的IDELAYE2动态配置
IDELAYG/ODELAY/IDELAYCTRL
H19981118的博客
07-19 2201
如下是7系列FPGA HP Bank I/O 资源：其中ILOGIC是由许多的数据选择器和一个IDDR触发器构成。在HP BANK中，ILOGIC被称为ILOGICE2，在HR BANK中，ILOGIC被称为ILOGICE3。
信号的时间延迟实现
sj664163的博客
07-14 1万+
信号处理
FPGA - 7系列 FPGA内部结构之SelectIO -04- 逻辑资源之IDELAY和IDELAYCTRL
Vuko_Coding Zone
06-15 5119
本文节选UG471的第二章，进行整理翻译，用于介绍SelectIO资源内部的IDELAY资源和IDELAYCTRL资源。每个 I/O 模块都包含一个称为 IDELAYE2 的可编程延迟原语。 IDELAY 可以连接到 ILOGICE2/ISERDESE2 或 ILOGICE3/ISERDESE2 块。......
IDDR、ODDR、IDEALY2和ODELAY2详解
m0_56222647的博客
03-24 8416
本文参考XILINX手册UG471。
vivado IDELAY原语使用
weixin_48027403的博客
03-13 3437
介绍：vivado iodelay可以调整输入FPGA IO信号的延时，集成在芯片IOB内部以ps为单位。适用于外部输入信号时钟和数据由于走线延时不等长导致的不同步，可以通过给时钟或者数据加idelay单元，使得时钟能稳定的采集到数据。
xilinx原语介绍及仿真之IDELAYE2 & IDELAYCTRL
详解FPGA及硬件电路开发
12-06 8236
IDELAYE原语可以对输入信号进行PS级别的延时，多用于调整多bit信号的对齐问题，本文对该原语的参数、模式进行讲解，并且通过vivado进行仿真，最后布局布线后查看信号流向，强化对7系列FPGA IO的了解。
K7 IDELAY2 仿真实验
superC的博客
09-30 3471
FPGA类型 xilinx K7 仿真记录 模块例化 IDELAYE2 #( .CINVCTRL_SEL("FALSE"), // Enable dynamic clock inversion (FALSE, TRUE) .DELAY_SRC("IDATAIN"), // Delay input (ID...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
