如何在 Solidworks 中创建静态应力分析仿真

在本教程中，我将展示在 SOLIDWORKS 中创建静态应力分析模型的基本步骤。该模型来自 GE 喷气发动机支架挑战赛。目标是根据给定的参数找到最小的材料体积和应力。

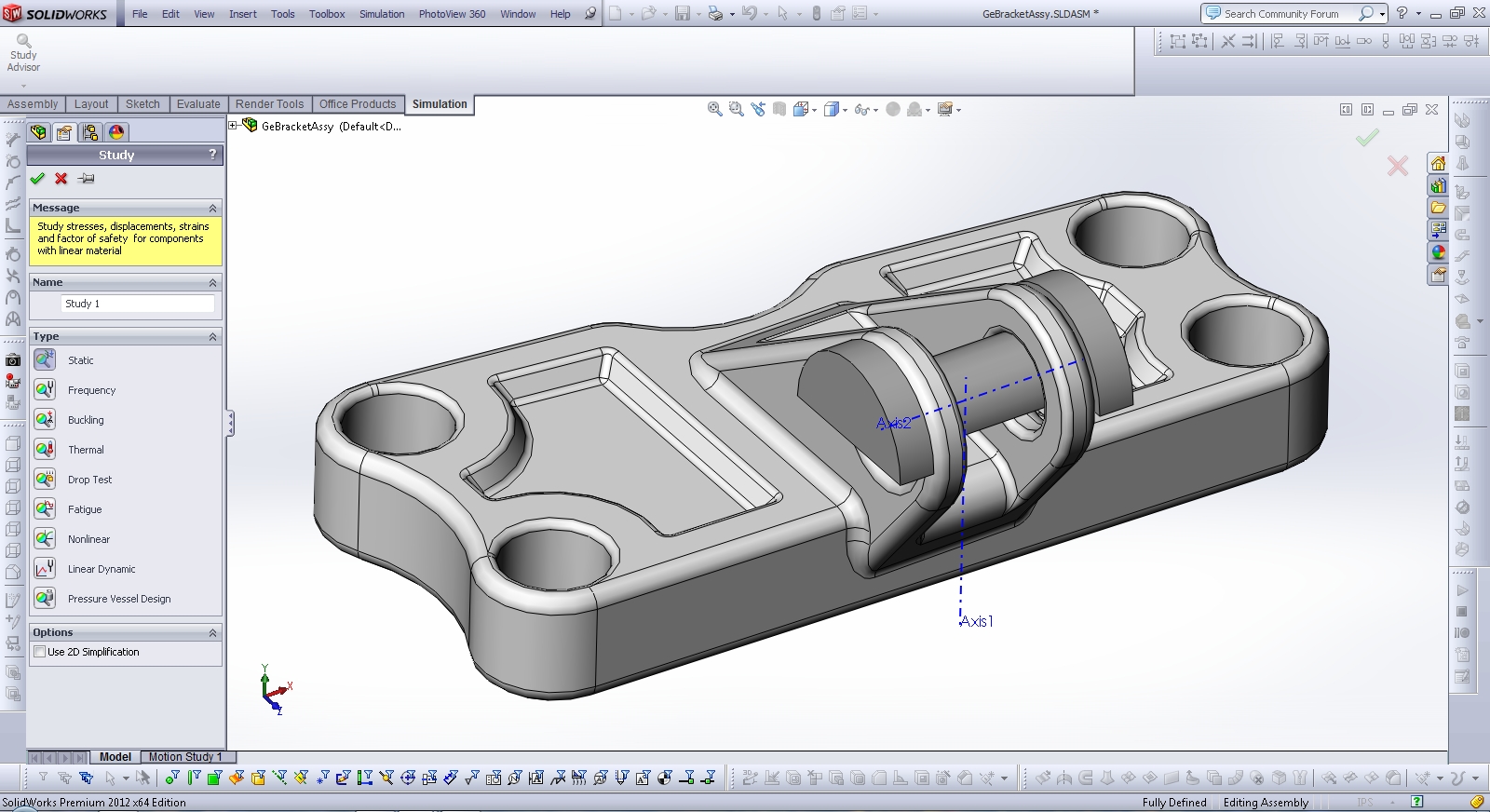

1. 步骤1：

   1. 单击您的仿真选项卡，然后单击“新建研究”。，然后单击 OK（确定）。

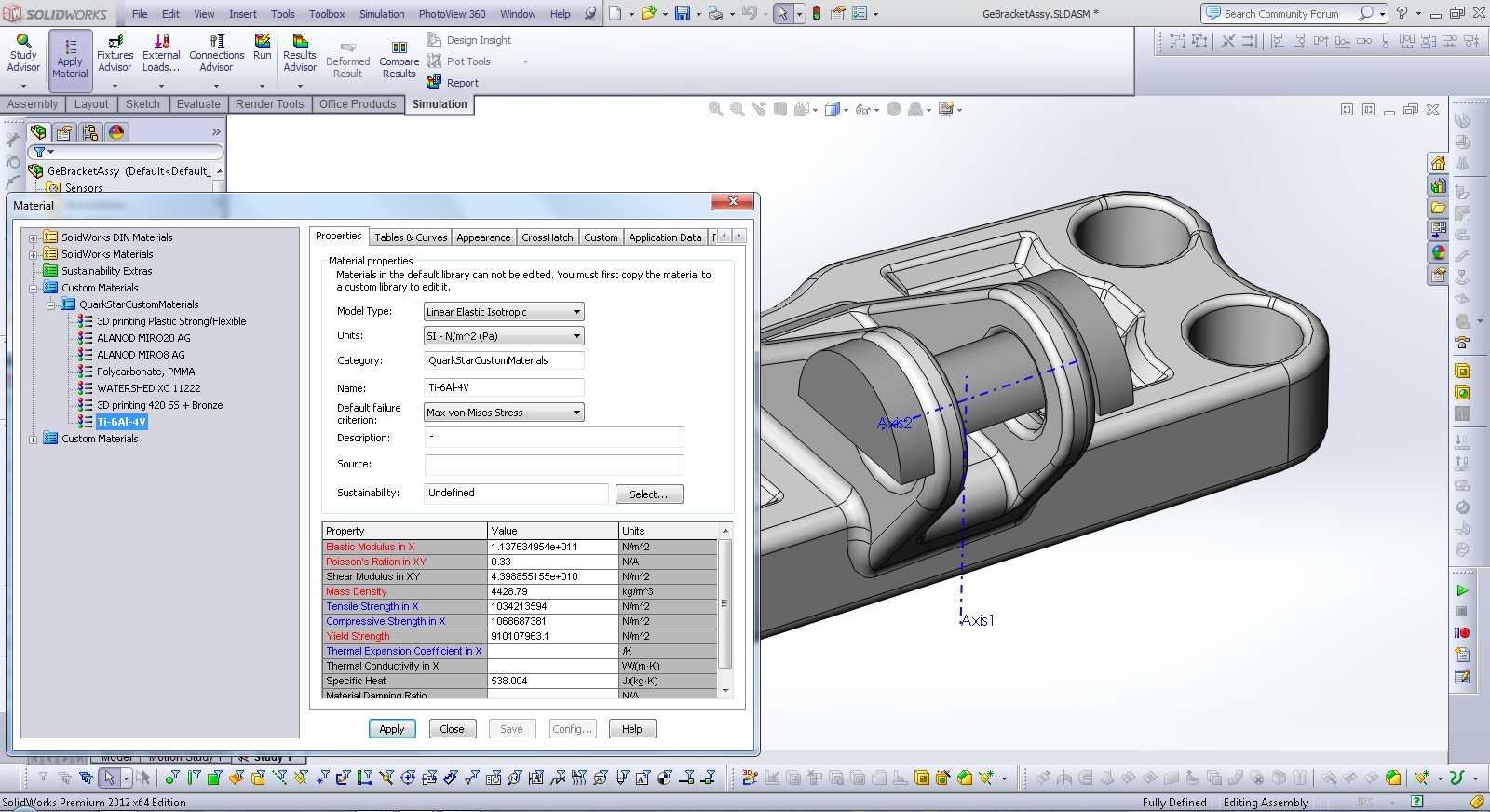

2. 步骤2：

   2. 单击材质库中的“应用材质”。对装配体中的所有零件执行此操作。，然后单击 OK （绿色对勾标记）。

   AbaqusCAE：结构分析（2024）

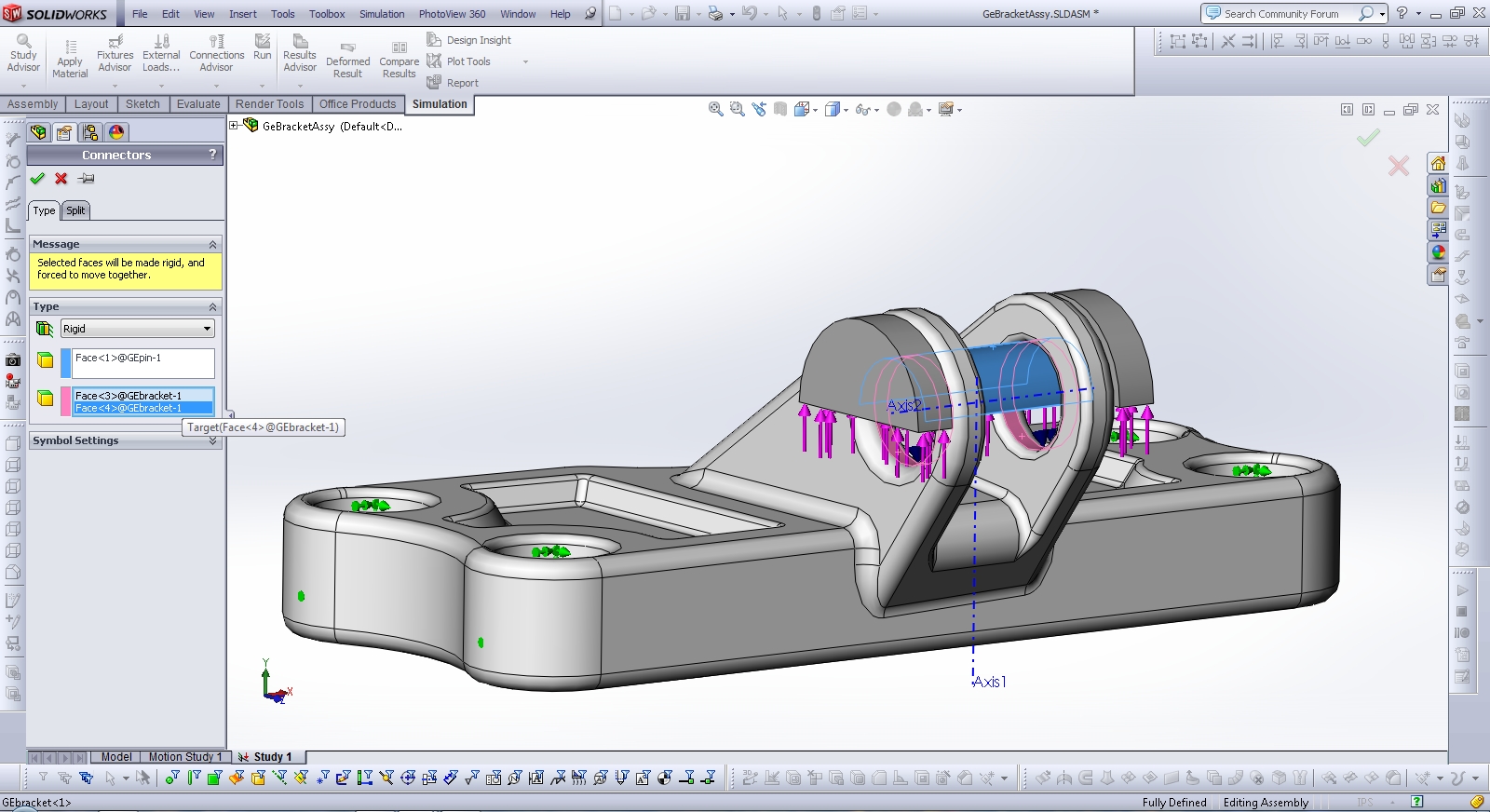

3. 步骤3：

   3. 单击 connectors advisor 下拉选项卡，然后选择“刚性连接”。，然后单击 OK。



4. 步骤4：

   4. 单击 Fixture advisor 下拉选项卡，然后选择“fixed geometry”。选择螺栓孔的内表面。，然后单击 OK。

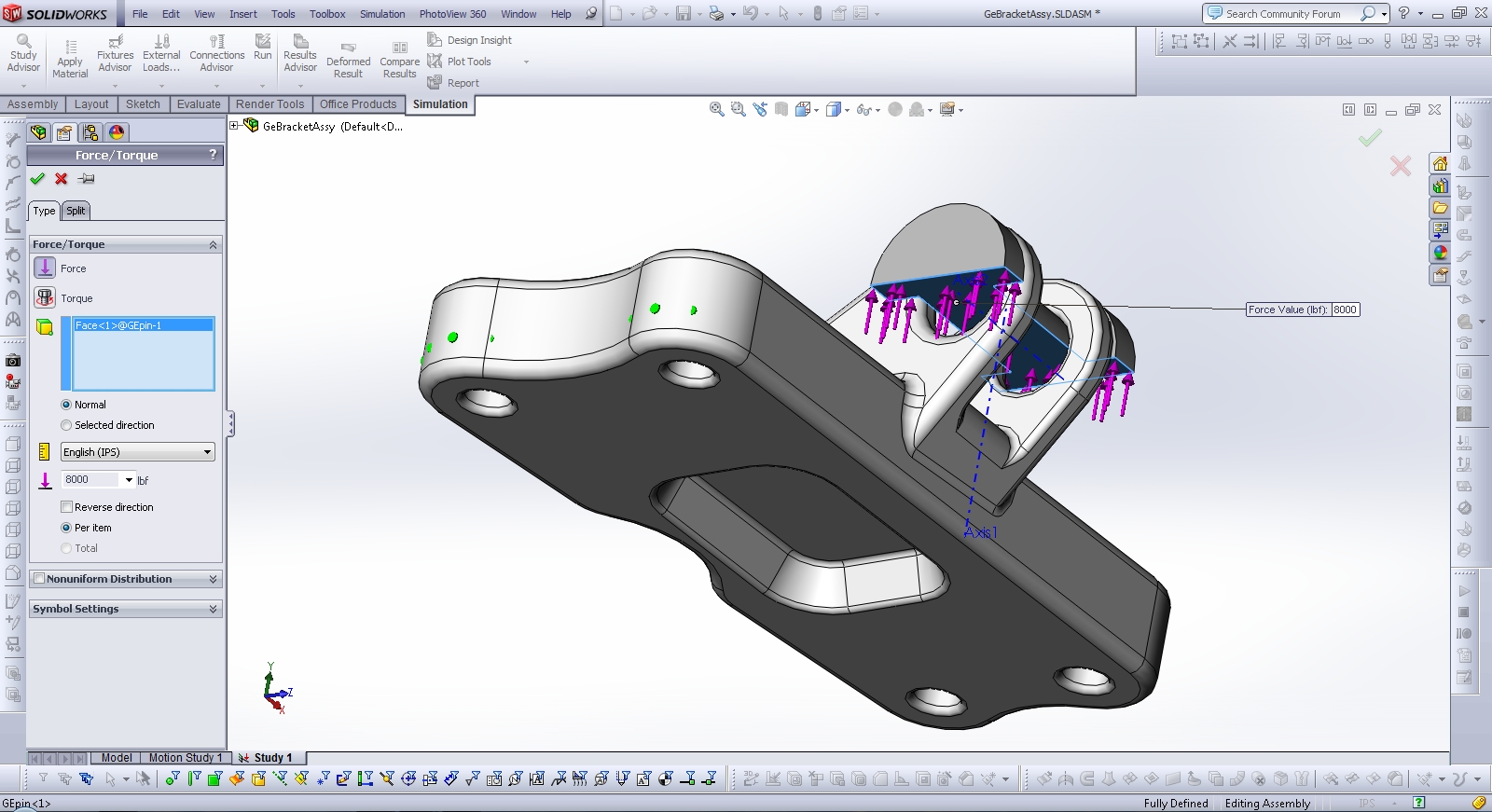

5. 步骤5：

   5. 单击外部载荷下拉选项卡，然后选择“力”，然后选择要施加力载荷的面。选择 “normal” 单选按钮。选择您选择的测量单位 （IE IPS）。输入负载值 （8000 lbs）。和 OK

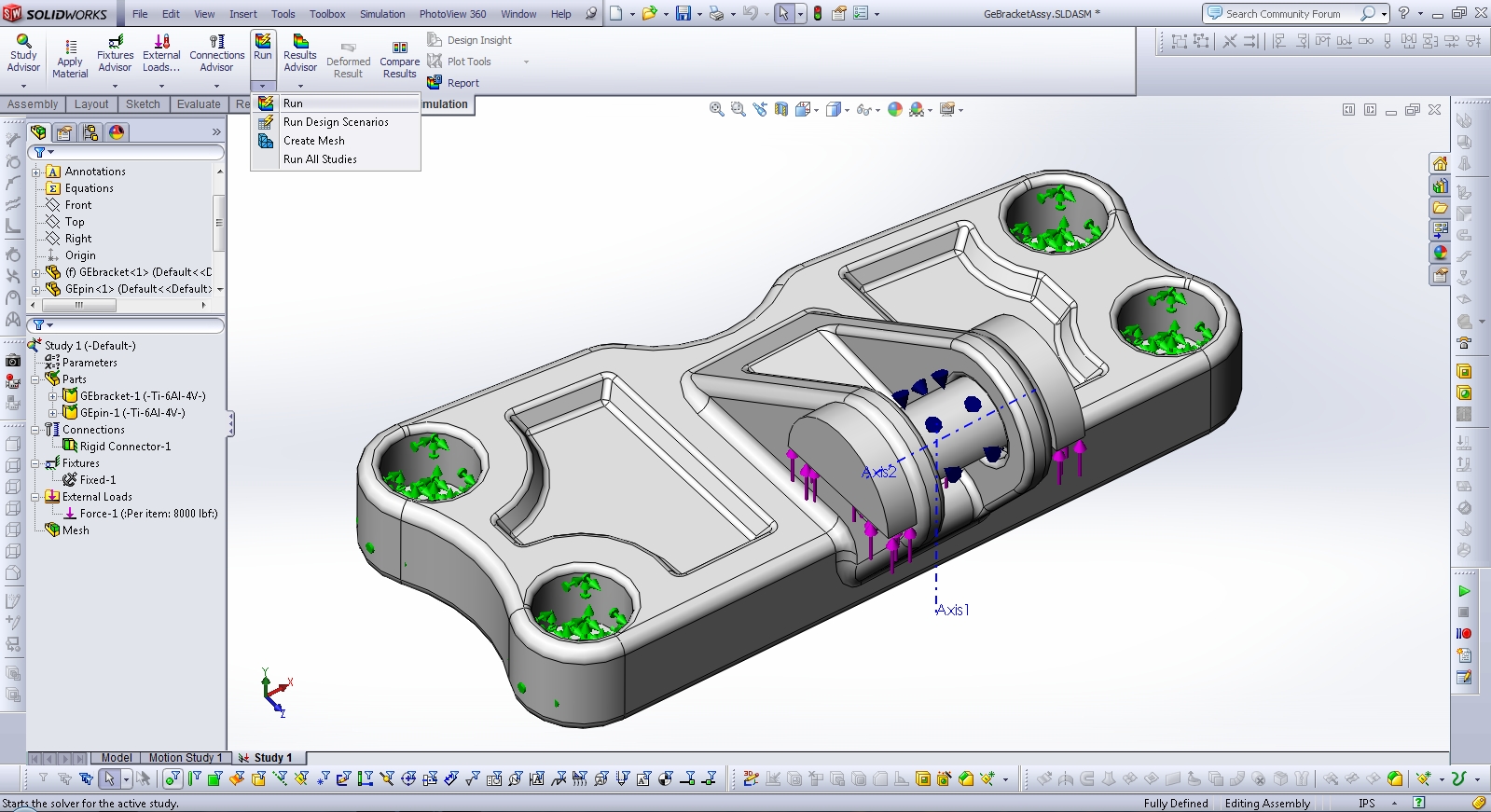

6. 步骤6：

   6. 单击“运行”分析。

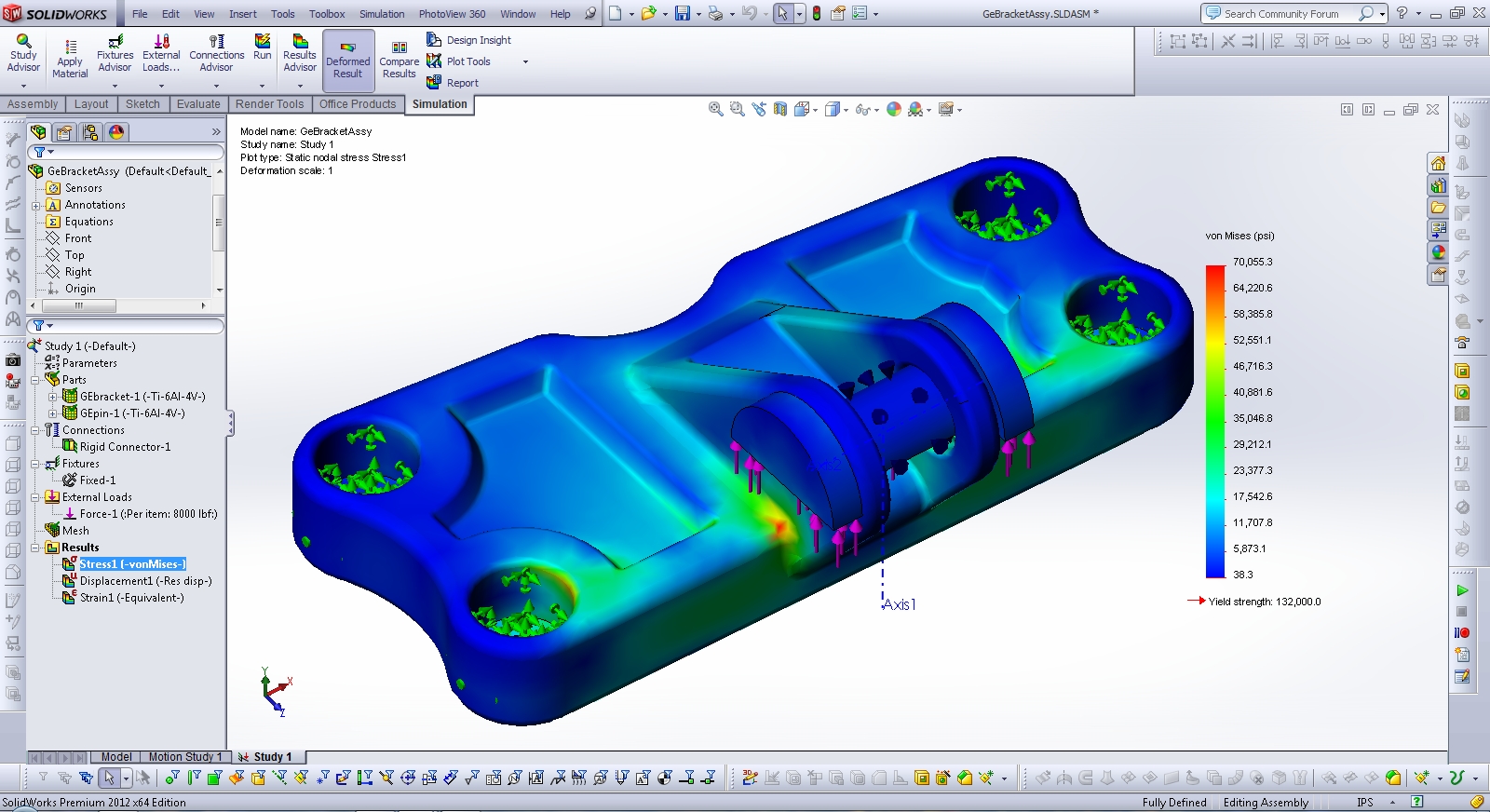

7. 步骤7：

   7. 查看应力图的结果。要在应力图中将单位更改为 “PSI”，请右键单击 Results 下的 “stress1”。编辑定义，然后选择 “psi”，然后单击 “true scale” 单选按钮。单击 OK（确定）。
