1、本文主要展示西门子博途模拟量输出转换的几种方法，

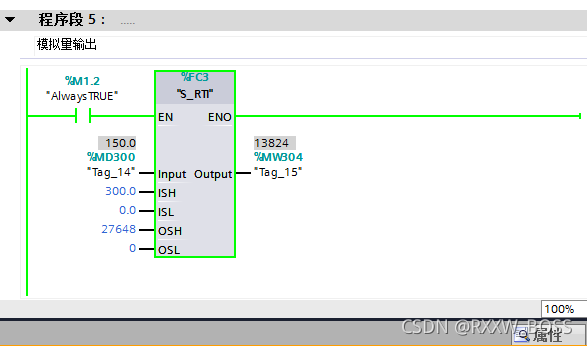

方法1：先展示下自编FC:这里其实就是一次函数，比例换算，所以这个也可以用在线性缩放归一化变量上。

计算公式如下：

intput
  intput  Real
  ISH     Real //工程量上限
  ISL     Real //工程量下限
  OSH     Int  //数字量上限
  OSL     Int  //数字量下限
output
  Output  Int

//模拟量转换   S_RTI指令
//工程量转为数字量送给AO通道
#Output := REAL_TO_INT(((#OSH - #OSL) * (#Input - #ISL) / (#ISH - #ISL)) + #OSL);

S_RTI
Scale Real to Integer

The formula is as follows:
Ov = [(OSH - OSL) * (Iv - ISL) / (ISH - ISL)] + OSL
with ISL <= Iv <= ISH
and OSL <
