PLC 硬件接线扫盲篇

已于 2022-10-17 14:46:42 修改
阅读量1.4k 收藏 5
点赞数 1
分类专栏： 2-三菱PLC专栏 文章标签： 自动化 学习
于 2022-05-24 16:48:19 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_46143730/article/details/124950002
版权
这篇博客介绍了PLC硬件接线的基础知识，特别是SMART PLC的输入接口，强调PNP和NPN传感器的兼容性和选择。内容包括信号隔离栅的概念，模拟量输出，继电器和中间继电器的结构，以及脉冲信号的处理。对于初入工控行业的读者，提供了实用的接线指导。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

    有些朋友可能对硬件接线并不是太熟悉，这篇简单整理下刚入门工控行业的可以看看，希望对大家有所帮助，先看下大家熟悉的SMART PLC的输入接口吧。文章将持续更新，同时感谢大家关注点赞和评论。

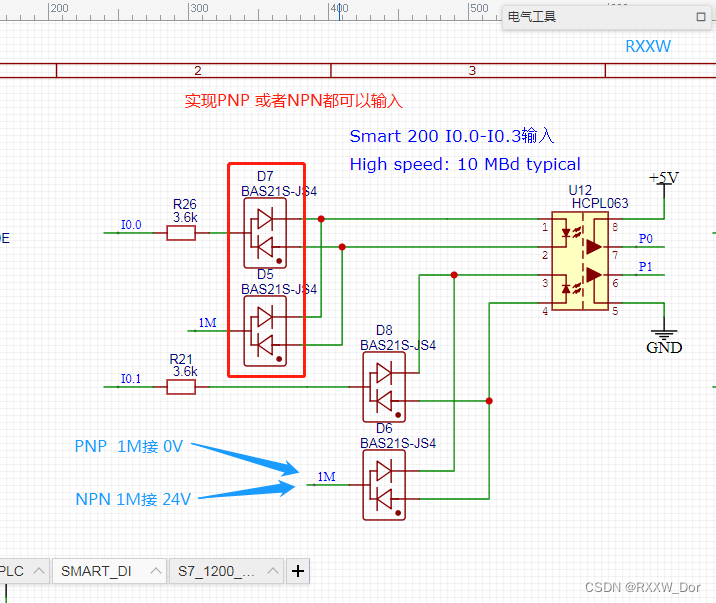

1、SMART PLC 输入可以接PNP型传感器也可以接NPN型的，但是两者只能选其一。

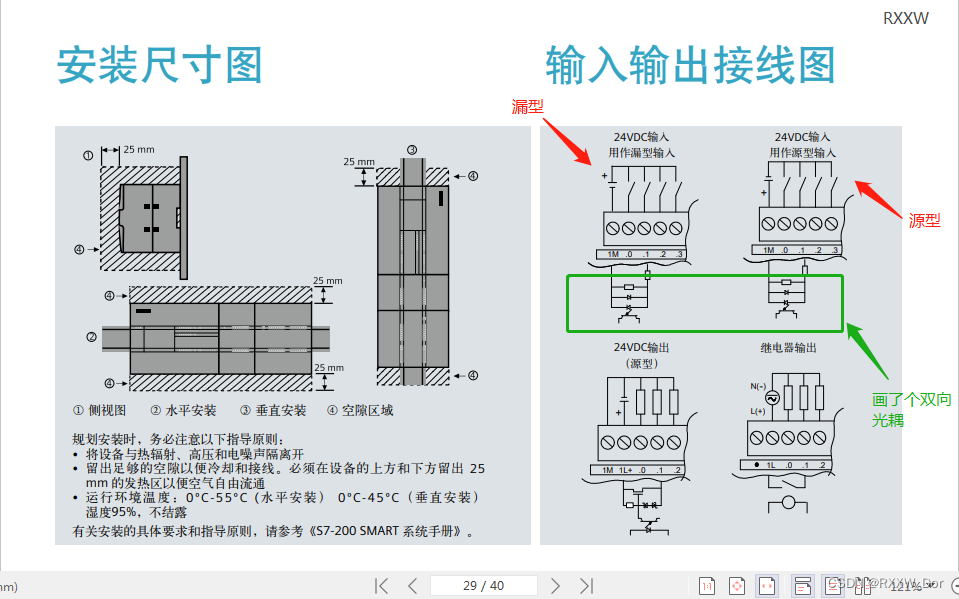

2、SMART PLC手册对接口的描述

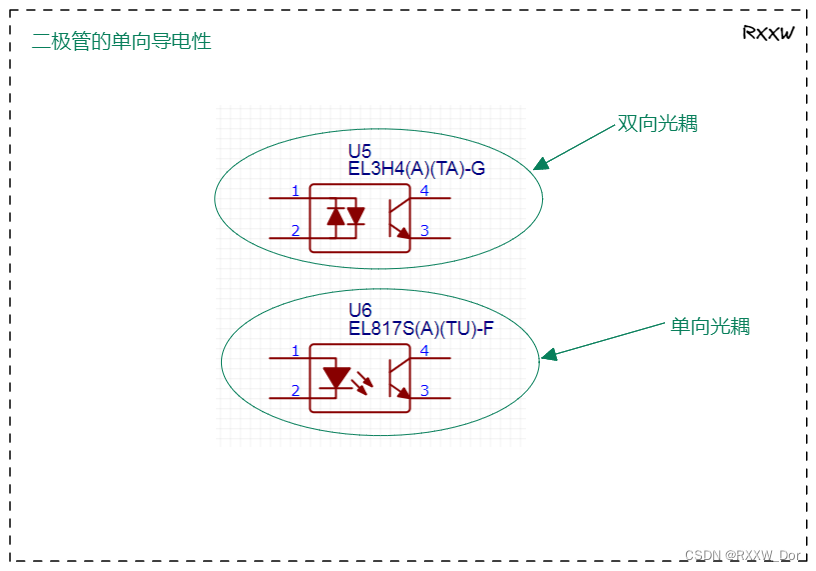

2.1、所有的源型（PNP）漏型(NPN)，依照二极管的单向导电性分析。

  3、什么是信号隔离栅
