通信入门系列——锁相环、平方环、Costas环

微信公众号上线,搜索公众号小灰灰的FPGA,关注可获取相关源码,定期更新有关FPGA的项目以及开源项目源码,包括但不限于各类检测芯片驱动、低速接口驱动、高速接口驱动、数据信号处理、图像处理以及AXI总线等
在这里插入图片描述
本节目录

一、锁相环
1、压控振荡器VCO
2、环路滤波器(loop filter)
3、锁相环工作原理
二、平方环
三、Costas环

本节内容
一、锁相环
锁相环是相干解调中用到的关键部件,包括3个关键部分,鉴相器(phase detector)、环路滤波器(loop filter)和压控振荡器(voltage-controlled oscillator,VCO)。
在这里插入图片描述

1、压控振荡器VCO
振荡器是通过一个LC谐振电路起振,输出一个正弦波,正弦波的频率取决于电感和电容的参数。VCO中使用到变容二极管,看作电容器,根据电容值可以由外加电压来控制,因此VCO通过一个电压来控制振荡器的频率。

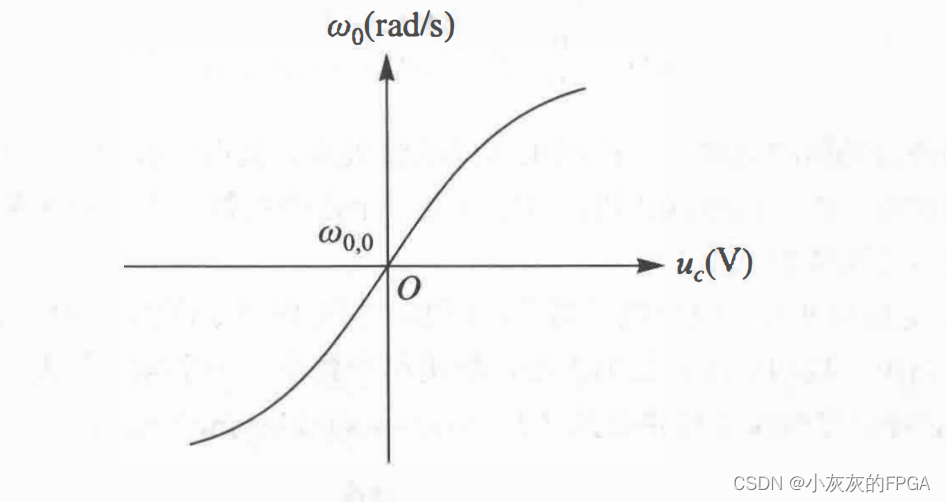

压控振荡器的特性可以用输出角频率ω0与输入控制电压uc之间的关系来描述。两个重要的指标,一是自由振荡角频率,表示当uc为零时的角频率ω0,0;二是控制灵敏度,曲线在ω0,0点处的斜率K。
在这里插入图片描述

2、环路滤波器(loop filter)
环路滤波器是一个低通滤波器,e(t)经过后,倍频成分被滤除,留下低频成分。通常为了获得负反馈回路,需要加一个负号作为VCO的控制电压。
3、锁相环工作原理
锁相环的输入信号s(t)和输出信号c(t)
在这里插入图片描述

两个信号经过一个乘法器,相乘得到e(t)
在这里插入图片描述

e(t)经过环路滤波器,滤除高频部分,在加一个负号,作为VCO的控制电压uct,实现负反馈回路条件。
在这里插入图片描述

如果上述中fc的差值不为零,那么VCO的控制电压uct随时间变换,输出频率也不断变化,直到fc的差值为零,那么VCO进入锁定状态,此时的uct为:
在这里插入图片描述

当VCO的控制灵敏度足够高的时候,只需要很小的相差就可以维持频率不变。
在这里插入图片描述

也就是说,锁相环锁定后,输出一个与参考信号同频且基本同相的正弦信号。由于存在扰动,如果是的相位差变小,那么控制uc电压变小,VCO输出的瞬时角频率变小,相当于在原输出信号的基础上减小一个相位,保持相位差稳定,由此形成一个负反馈回路,使得锁相环能够锁定参考信号的频率和相位。

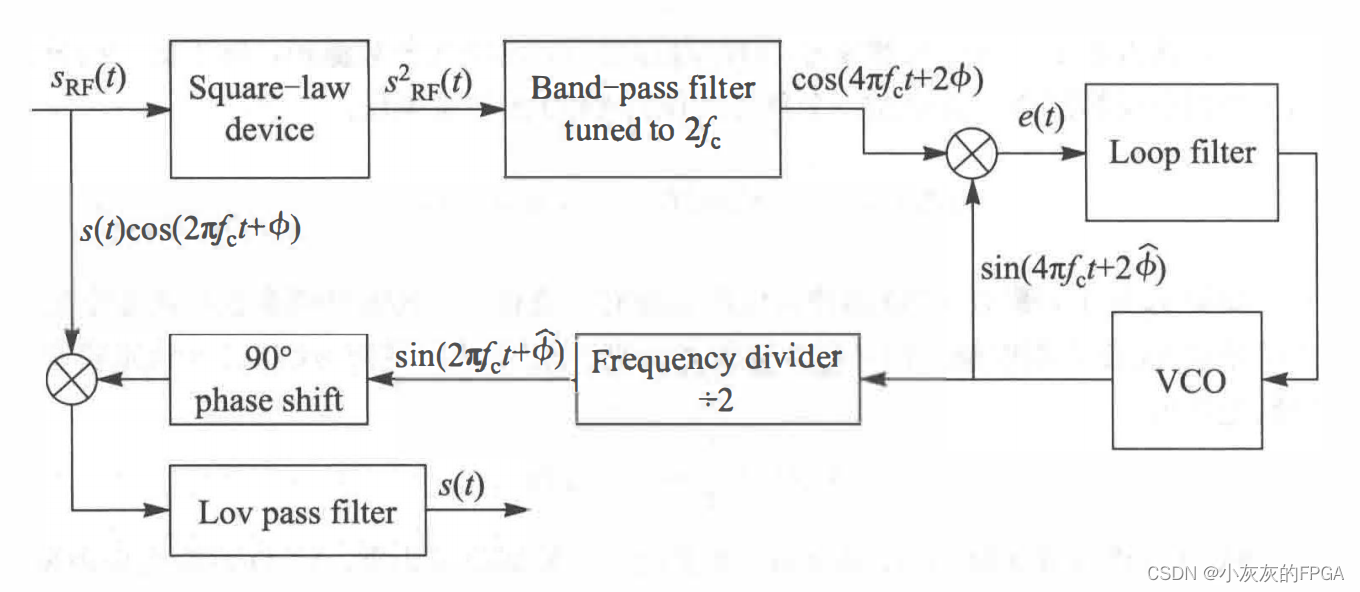

二、平方环
平方环是一种常用的相干解调方法。调制信号经过一个平方装置,进行平方操作,再经过一个中心频率为2fc的带通滤波器,滤除直流成分和携带的部分信息成分,得到二倍频信号cos(4πfct+2φ)。使用倍频信号驱动锁相环,得到对应的正弦信号sin(4πfct+2φ),经过二分频和90°相移,获得载波信号,从而用于相干解调获得基带信号s(t)。
在这里插入图片描述

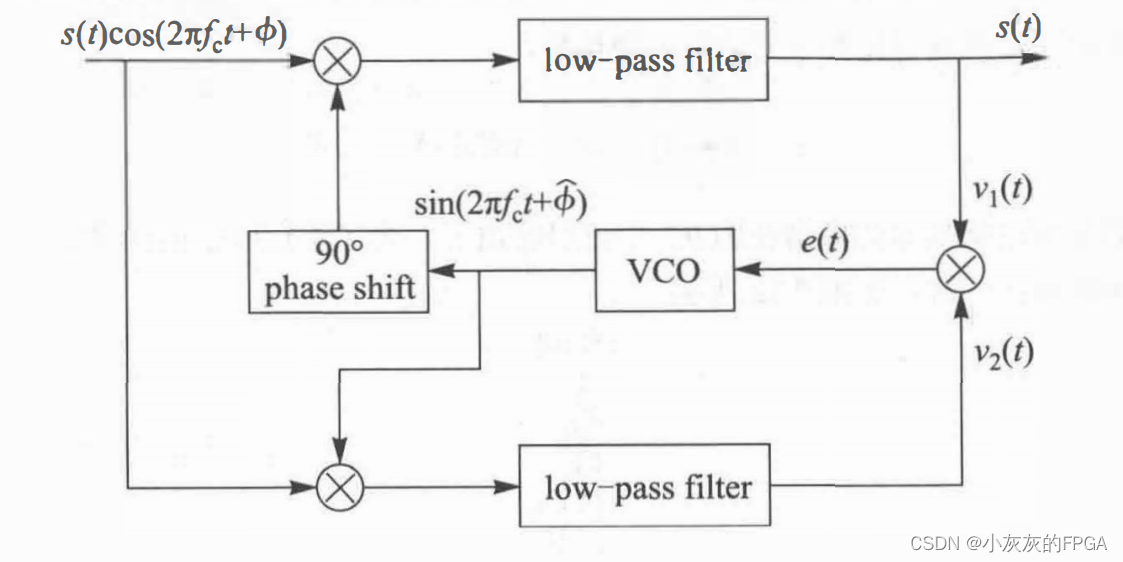

三、Costas环
Coatas环也是一种相干解调方法。与平方环的区别,VCO的输出电压为sin(2πfct+φ),并没有倍频和分频操作。另一个特点是可以直接输出解调后的信号s(t)。
在这里插入图片描述
