一、 信号的相与相位
1、相的概念
2、相位的概念
3、相位和初相
4、相位差

本节内容
一、 信号的相与相位
1、相的概念
正弦波的表达式s(t)=Asin(2πft+φ)，φ是初始相位，2πft+φ表示的是正弦波在t时刻的相位。相的定义，有规律的循环变化周期中的一个特定现象或状态。相位的定义，从指定参考点开始测量的完整周期已经过去的部分，通常用角表示，又被称为相角。
通信系统中使用相来描述正弦波的状态，随着时间的推移，正弦波的幅值从零变到最大值，从最大值变到零，又从零变到负的最大值，从负的最大值变到零，不断循环。

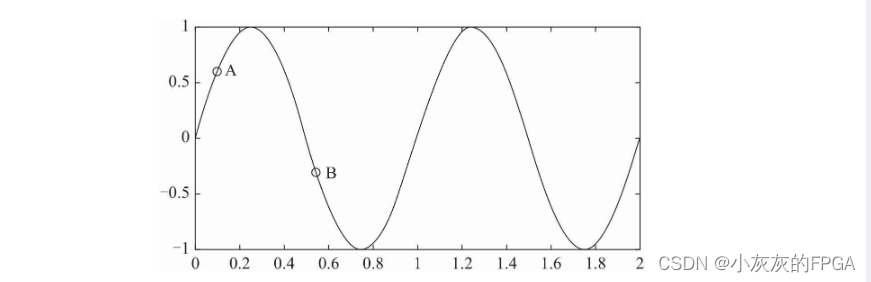

正弦波在特定时刻所处的特定状态，幅值是正的还是负的，是在增大的过程中还是在减小的过程中，就是正弦波在这一时刻的相。比如A点幅值为正，B点幅值为负；A点处在增大过程中，B点处在减小过程中。A点和B点对应的相是不同的。
2、相位的概念

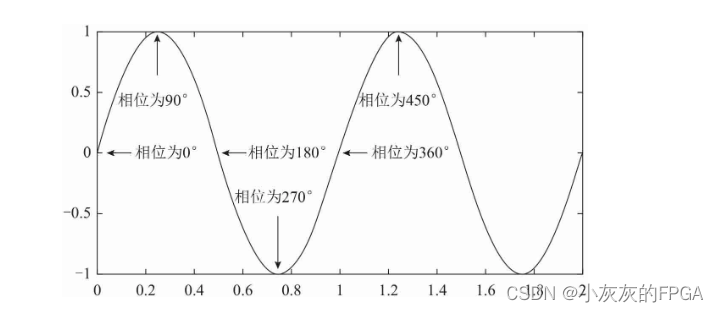

相位，指对于一个正弦波，特定的时刻在它循环中的位置，波峰、波谷或它们之间的某点。相位通常用角表示，也称作相角。一个循环是360°。
相位为90°意味着该时刻正弦波处于波峰位置，270°着处于波谷位置，450°意味着处于波峰位置。

零相位，起始点离t=0时刻最近的那个完整周期的起始点相位为零。
初始相位，指t=0 时刻的相位。
3、相位和初相
正弦波s(t)=Asin(2πft+φ)，一个长度为A、角速度为ω=2πf、围绕原点旋转的向量在虚轴上的投影。
相位和初相要分4种情况，频率大于零且初相大于等于零；频率大于零且初相小于零；频率小于零且初相大于等于零；频率小于零且初相小于零。

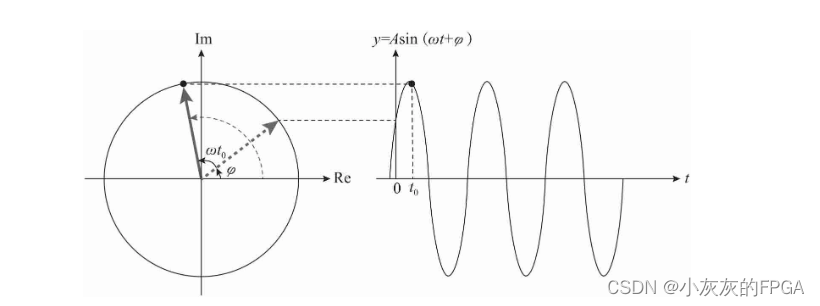

①频率大于零且初相大于等于零，ω>0，旋转向量逆时针旋转。
0时刻：旋转向量所在位置如虚线向量所示，φ就是初相：0≤φ≤π。
t0时刻：旋转向量所在位置如实线向量所示，ωt0+φ就是t0时刻的相位。

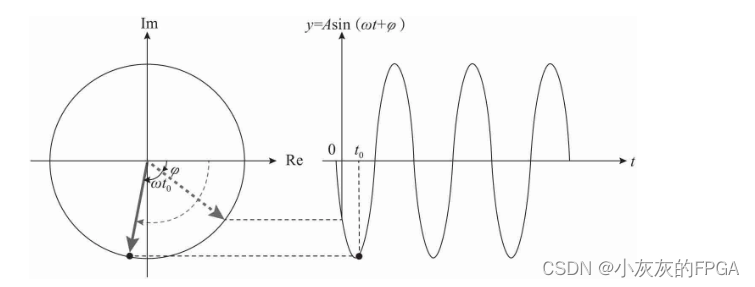

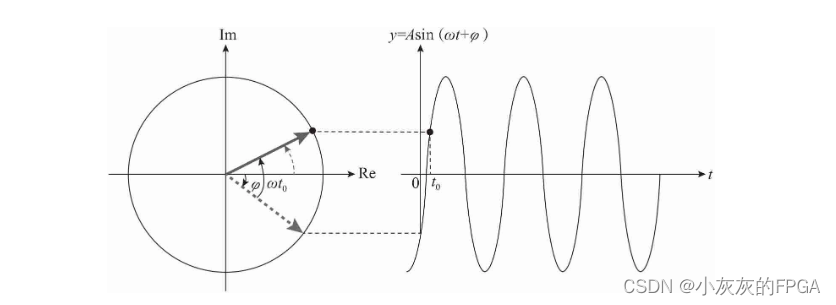

②频率大于零且初相小于零，ω>0，旋转向量逆时针旋转。
0时刻：旋转向量所在位置如虚线向量所示，φ就是初相：-π<φ<0。
t0时刻：旋转向量所在位置如实线向量所示，ωt0+φ就是t0时刻的相位。

③频率小于零且初相大于等于零，ω<0，旋转向量顺时针旋转。
0时刻：旋转向量所在位置如虚线向量所示，φ就是初相：0≤φ≤π。
t0时刻：旋转向量所在位置如实线向量所示，ωt0+φ就是t0时刻的相位。

④频率小于零且初相小于零，ω<0，旋转向量顺时针旋转。
0时刻：旋转向量所在位置如虚线向量所示，φ就是初相：-π<φ<0。
t0时刻：旋转向量所在位置如实线向量所示，ωt0+φ就是t0时刻的相位。

4、相位差
两个同频信号的相位之差就是相位差。
①相位差为0

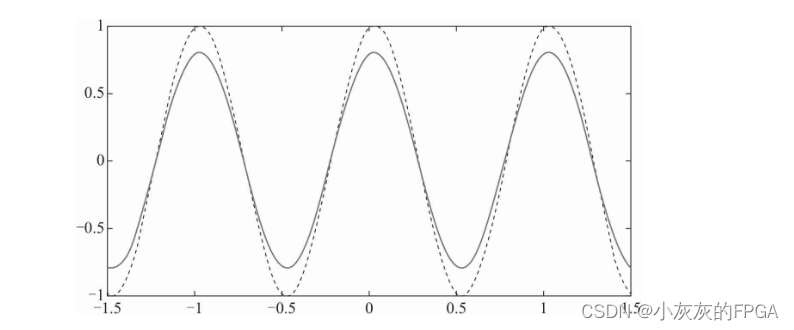

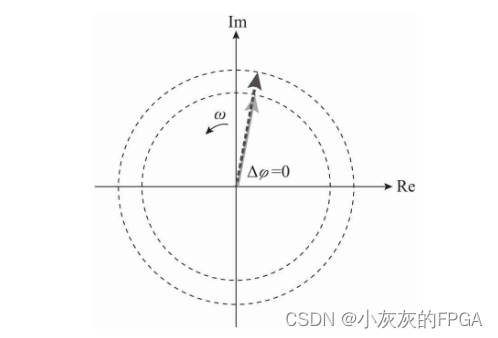

当两个同频信号之间的相位差为0时，两个信号对应的旋转向量每时每刻方向都相同。

同相，指任意时刻两个信号的状态都是相同的，一个取值为正，另一个取值也为正；一个取值为负，另一个取值也为负。一个处在增大过程中，另一个也处在增大过程中；一个处在减小过程中，另一个也处在减小过程中。

②相位差为±π

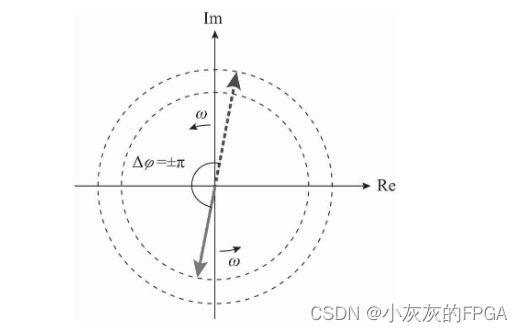

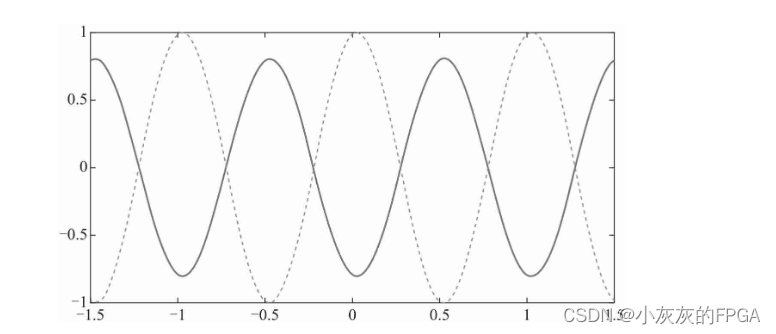

当两个信号之间的相位差为±π时，两个信号对应的旋转向量每时每刻方向都相反。

反相，指任意时刻两个信号的状态都是相反的，一个取值为正，另一个取值必为负；一个取值为负，另一个取值必为正。一个处在增大过程中，另一个必处在减小过程中；一个处在减小过程中，另一个必处在增大过程中。

③相位差为±π/2

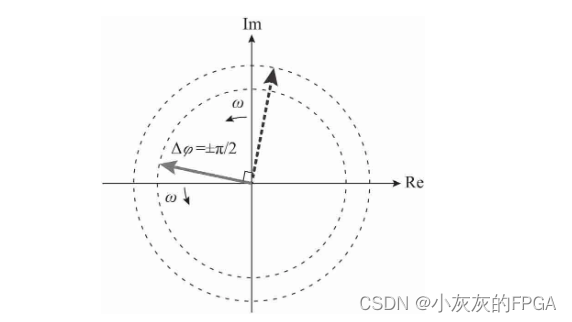

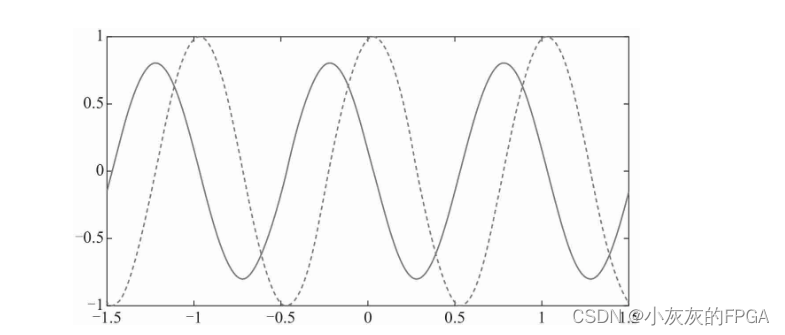

当两个信号之间的相位差为±π/2时，对应的两个旋转向量每时每刻方向都垂直。

两个正交信号，当一个取值达到正的最大值或负的最大值时，另一个取值必为零。
