一、项目介绍
摘要
本项目基于YOLOv8深度学习目标检测算法，开发了一套高精度的电子元器件自动识别与分类系统，可准确检测并分类五种常见电子元器件：电容（Capacitor）、电感（Inductor）、LED（Led）、电阻（Resistor）和晶体管（Transistor）。系统采用五分类（nc=5）检测模型，在高质量标注数据集上进行训练和优化，其中训练集包含2103张图像，验证集226张，测试集97张，确保模型具备较高的泛化能力和鲁棒性。
该系统可广泛应用于电子制造业、电路板检测（PCB-AOI）、自动化仓储管理、智能维修辅助及电子教育等领域，实现电子元器件的快速识别、分类与定位，大幅提升生产效率，降低人工检测成本，并减少因误判导致的装配错误。
项目意义
1. 提升电子制造与检测效率
在电子制造行业，传统元器件识别主要依赖人工目检或简单机械检测，效率低且易受主观因素影响。本系统利用YOLOv8的高实时性检测能力，可在很短时间内完成元器件的识别与定位，适用于高速SMT贴片机、PCB自动光学检测（AOI）等场景，显著提升生产线的自动化水平，减少人工干预，提高检测准确率。
2. 降低人工成本与误检率
电子元器件的微小尺寸、相似外观（如电阻与电感、不同封装的晶体管）使得人工分类容易出错。本系统通过深度学习模型自动提取特征，能够精准区分不同元器件，减少因人为疏忽导致的错检、漏检问题，降低返修率和废品率，为企业节省大量成本。
3. 智能仓储与自动化管理
在电子元器件仓储管理中，传统方式依赖条形码或RFID，但部分小型元件难以标记。本系统可直接通过视觉识别元器件类型，实现智能分拣、库存自动盘点，提高仓储管理效率。结合机械臂或自动导引车（AGV），可构建全自动化的电子元器件仓储与配送系统。
4. 辅助电子维修与教育培训
在电子维修领域，技术人员常需快速识别电路板上的损坏元件。本系统可集成到AR眼镜或移动端APP，实时标注元器件类型，辅助维修人员快速定位问题。同时，该系统也可用于电子工程教学，帮助学生更直观地学习元器件识别与电路分析，提升教学效果。
5. 推动工业4.0与智能制造发展
本项目的技术方案可扩展至更广泛的工业检测场景，如IC芯片检测、半导体封装质检、柔性电路板（FPC）缺陷分析等，为智能制造提供可靠的视觉检测解决方案。其高效、可迁移的特性，有助于推动工业自动化、AI质检的普及，加速制造业数字化转型。
6. 数据驱动优化与持续改进
通过持续收集不同光照、角度、背景下的元器件图像，系统可进一步优化模型，提升在复杂环境下的检测能力。未来可结合少样本学习（Few-Shot Learning）或自监督学习（Self-Supervised Learning）技术，减少对大规模标注数据的依赖，降低部署成本。
总结
本项目的YOLOv8电子元器件目标检测系统不仅能够提高电子制造业的自动化水平，降低生产成本，还能在维修、教育、仓储等多个领域发挥重要作用。其高精度、高速度的特点使其成为工业4.0时代的关键技术之一，为智能制造和AI质检提供强有力的支持。未来可通过模型轻量化、边缘计算部署（如Jetson、树莓派等）进一步拓展应用场景，推动电子行业向智能化、无人化方向发展。
目录
七、项目源码(视频简介内)
基于深度学习YOLOv8的电子元器件目标检测系统（YOLOv8+YOLO数据集+UI界面+Python项目源码+模型）_哔哩哔哩_bilibili
基于深度学习YOLOv8的电子元器件目标检测系统（YOLOv8+YOLO数据集+UI界面+Python项目源码+模型）
二、项目功能展示
系统功能
✅ 图片检测：可对图片进行检测，返回检测框及类别信息。
✅ 视频检测：支持视频文件输入，检测视频中每一帧的情况。
✅ 摄像头实时检测：连接USB 摄像头，实现实时监测。
✅参数实时调节（置信度和IoU阈值）
-

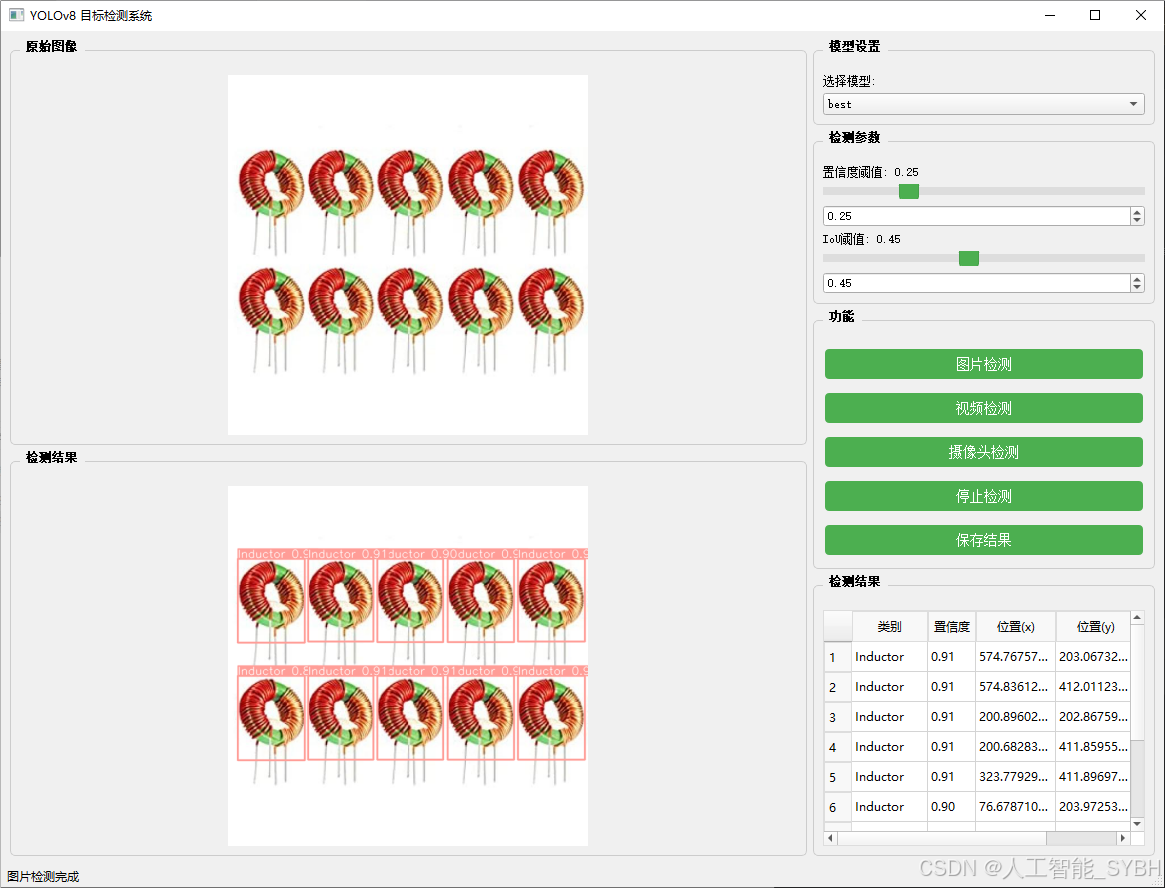

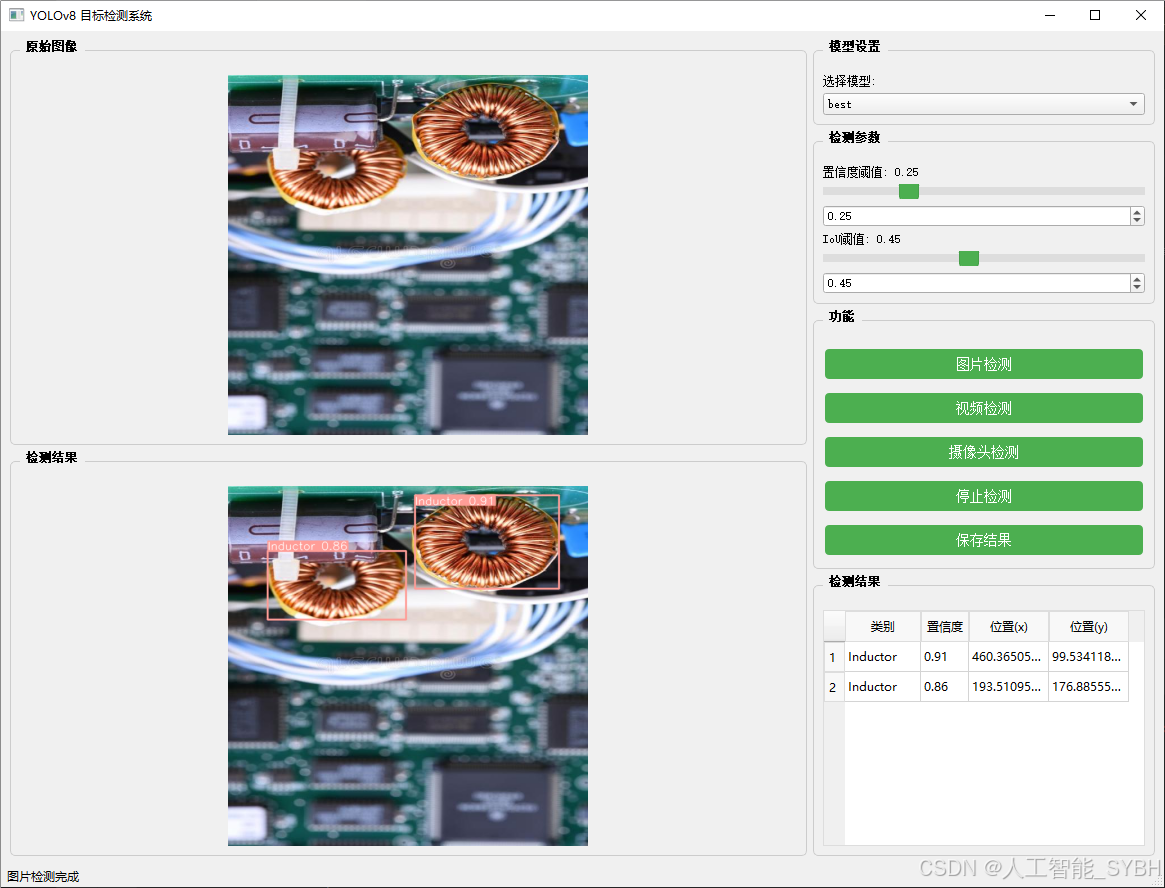

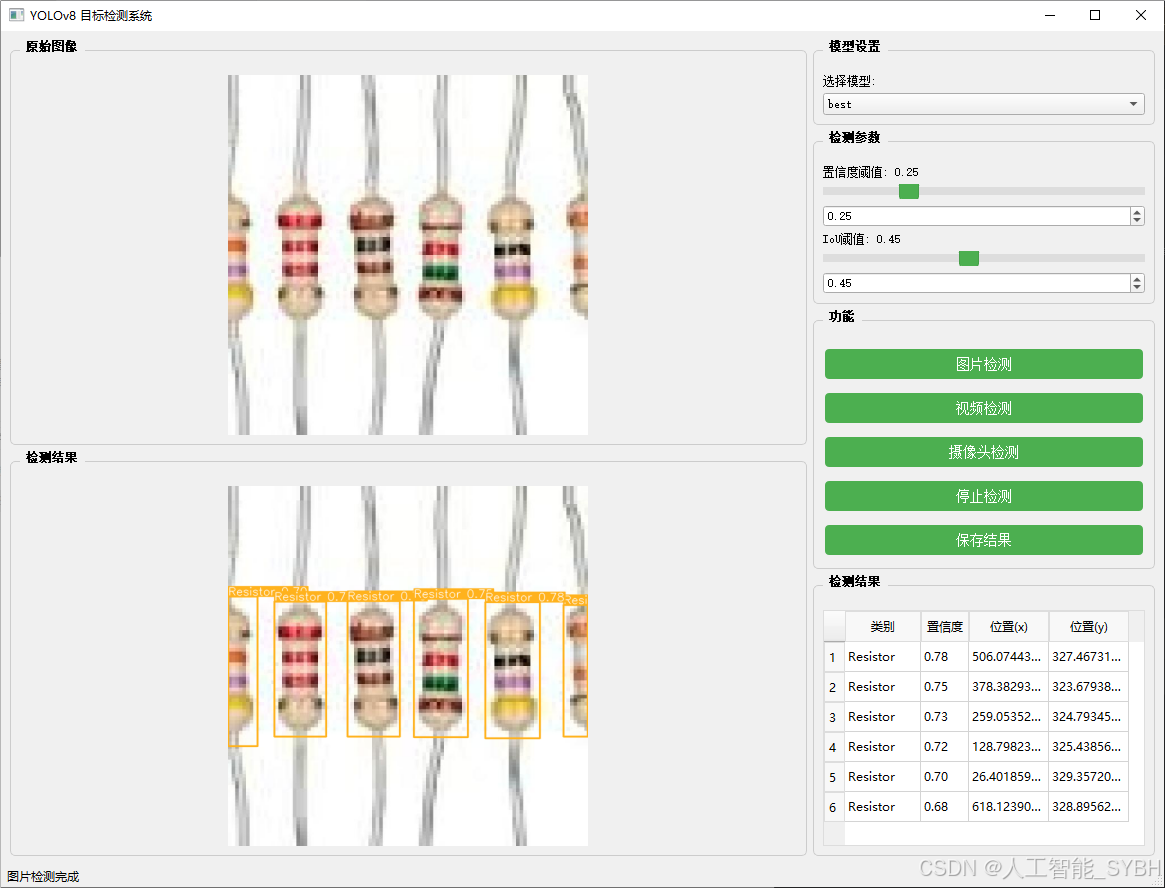

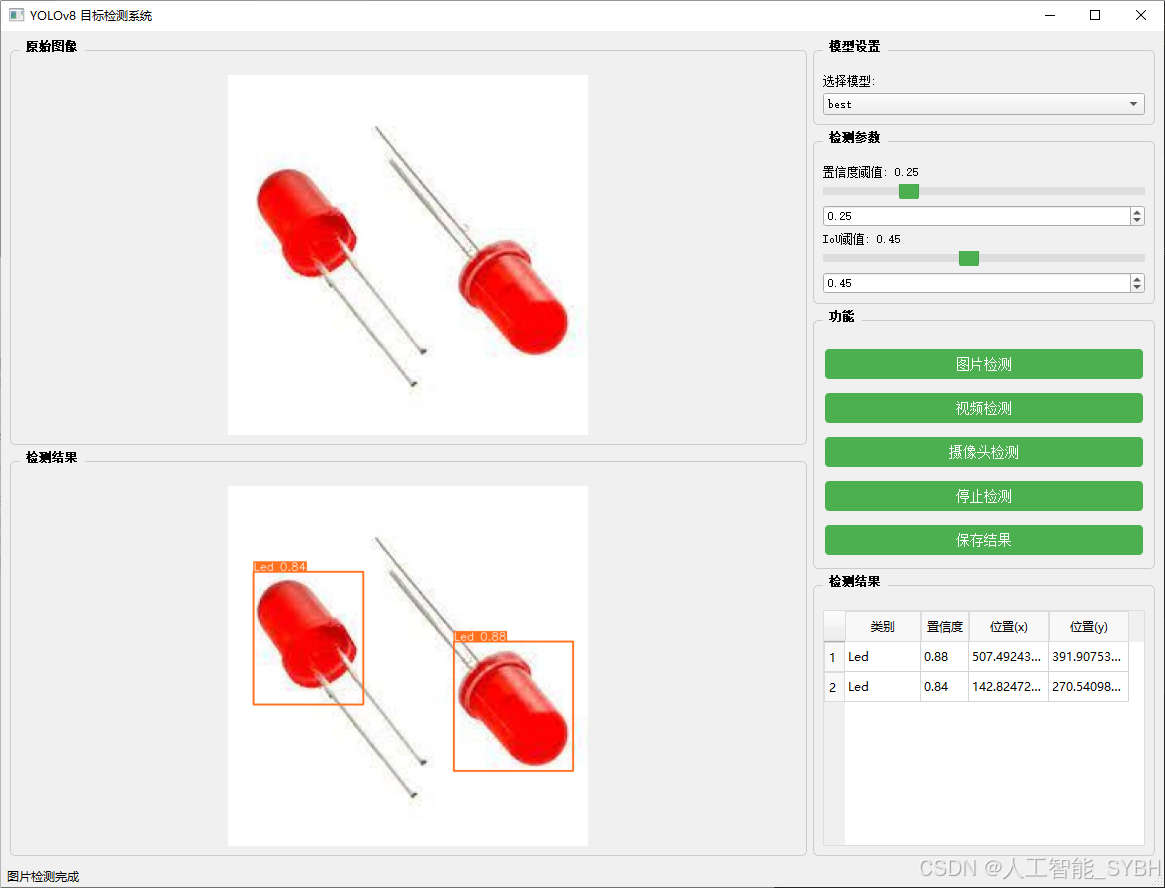

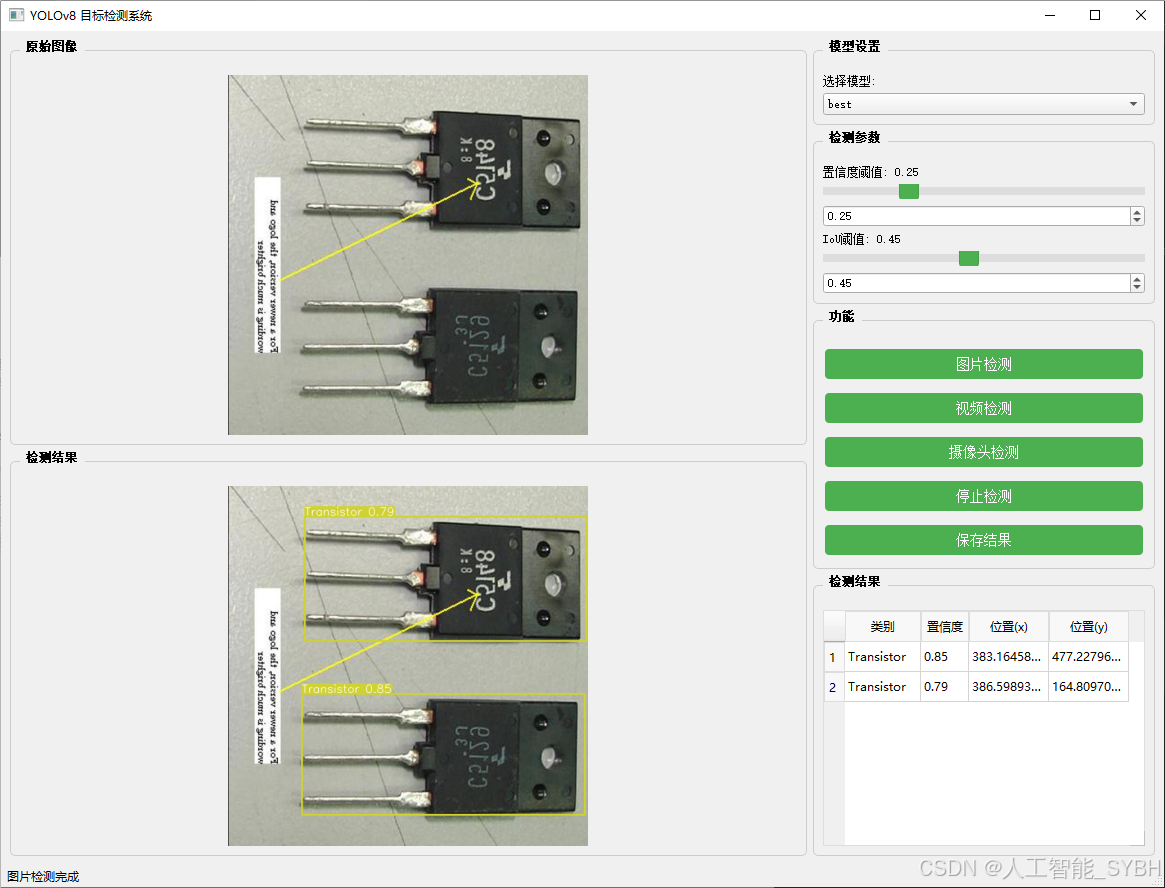

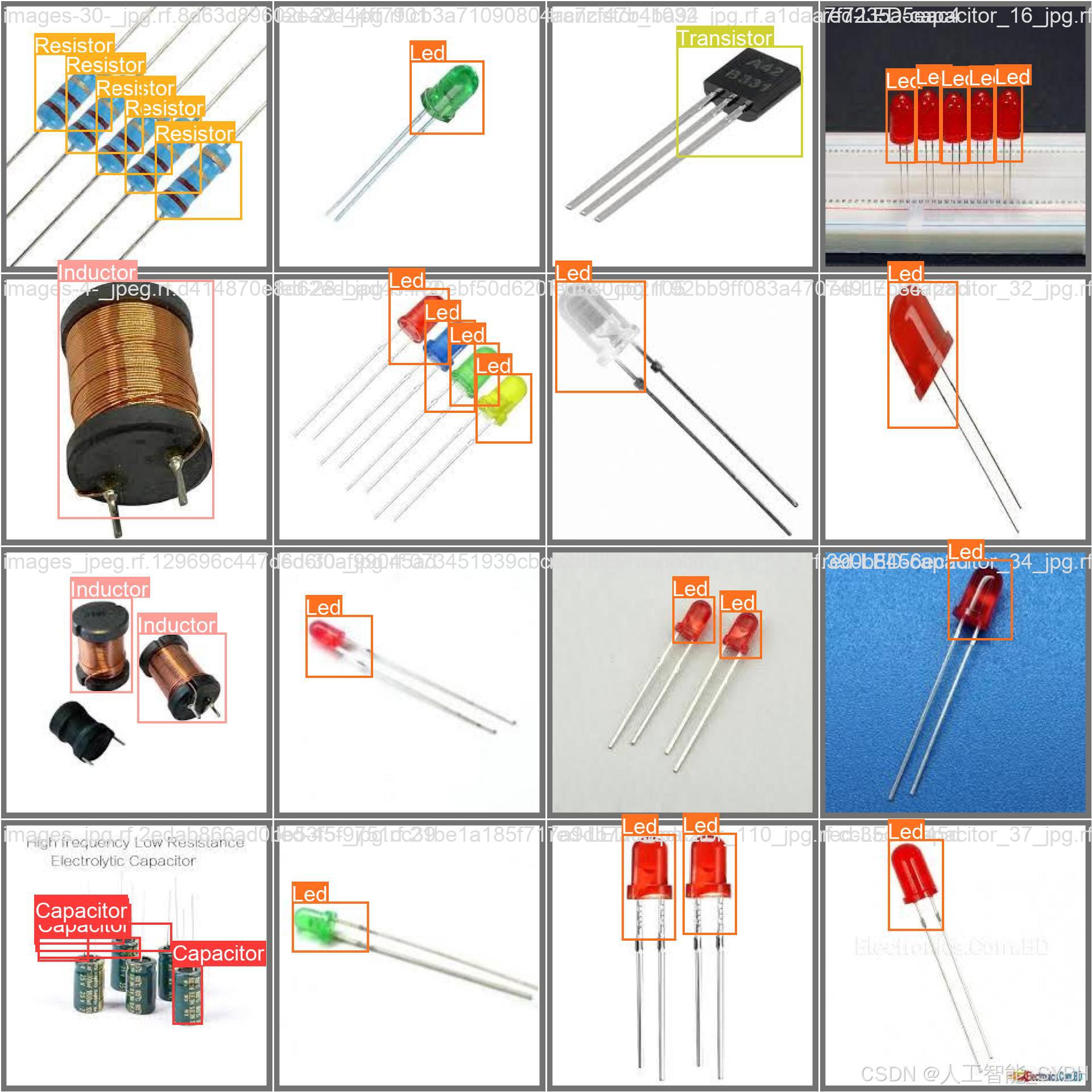

图片检测
该功能允许用户通过单张图片进行目标检测。输入一张图片后，YOLO模型会实时分析图像，识别出其中的目标，并在图像中框出检测到的目标，输出带有目标框的图像。批量图片检测
用户可以一次性上传多个图片进行批量处理。该功能支持对多个图像文件进行并行处理，并返回每张图像的目标检测结果，适用于需要大规模处理图像数据的应用场景。
-
视频检测
视频检测功能允许用户将视频文件作为输入。YOLO模型将逐帧分析视频，并在每一帧中标记出检测到的目标。最终结果可以是带有目标框的视频文件或实时展示，适用于视频监控和分析等场景。
-
摄像头实时检测
该功能支持通过连接摄像头进行实时目标检测。YOLO模型能够在摄像头拍摄的实时视频流中进行目标检测，实时识别并显示检测结果。此功能非常适用于安防监控、无人驾驶、智能交通等应用，提供即时反馈。
核心特点：
- 高精度：基于YOLO模型，提供精确的目标检测能力，适用于不同类型的图像和视频。
- 实时性：特别优化的算法使得实时目标检测成为可能，无论是在视频还是摄像头实时检测中，响应速度都非常快。
- 批量处理：支持高效的批量图像和视频处理，适合大规模数据分析。

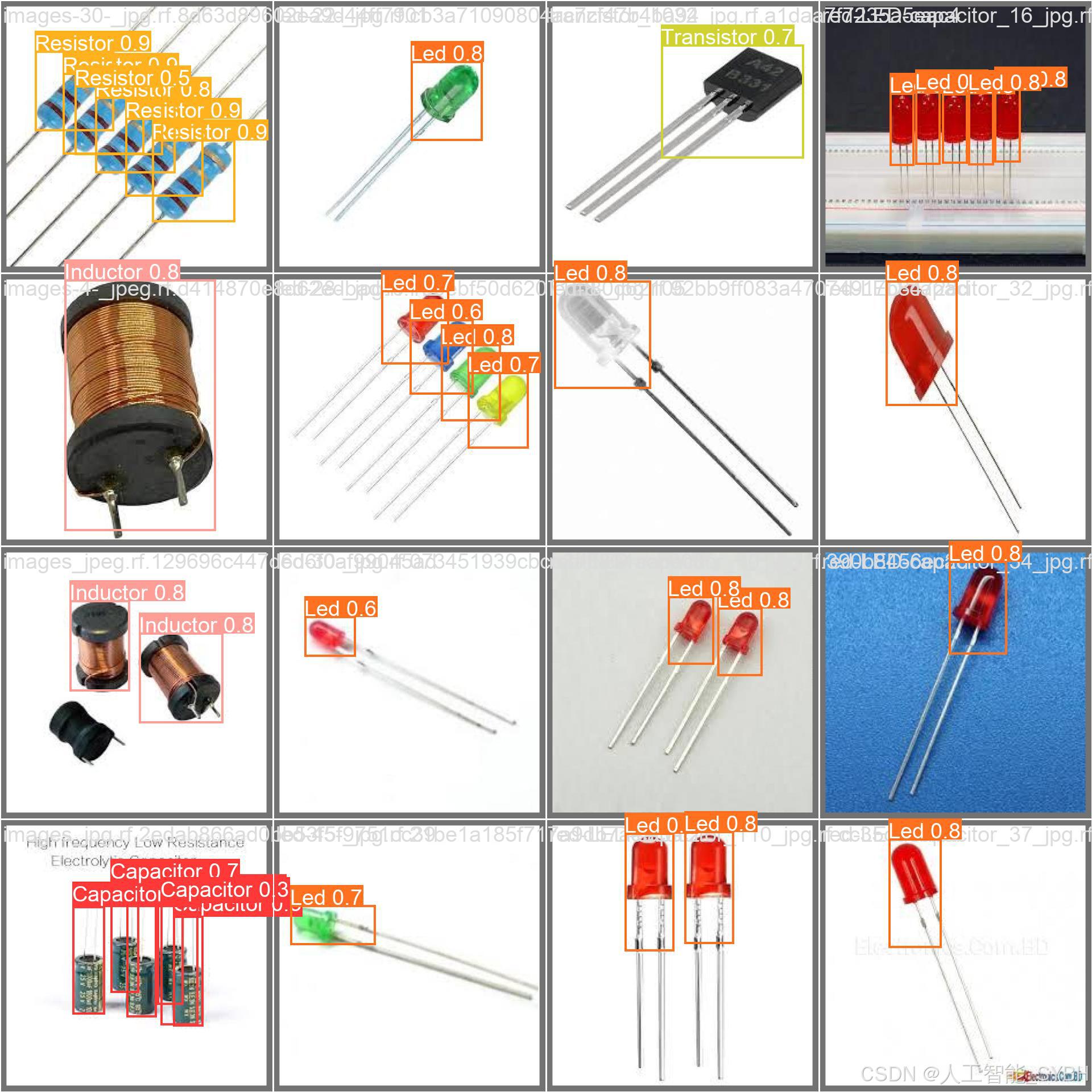

三、数据集介绍

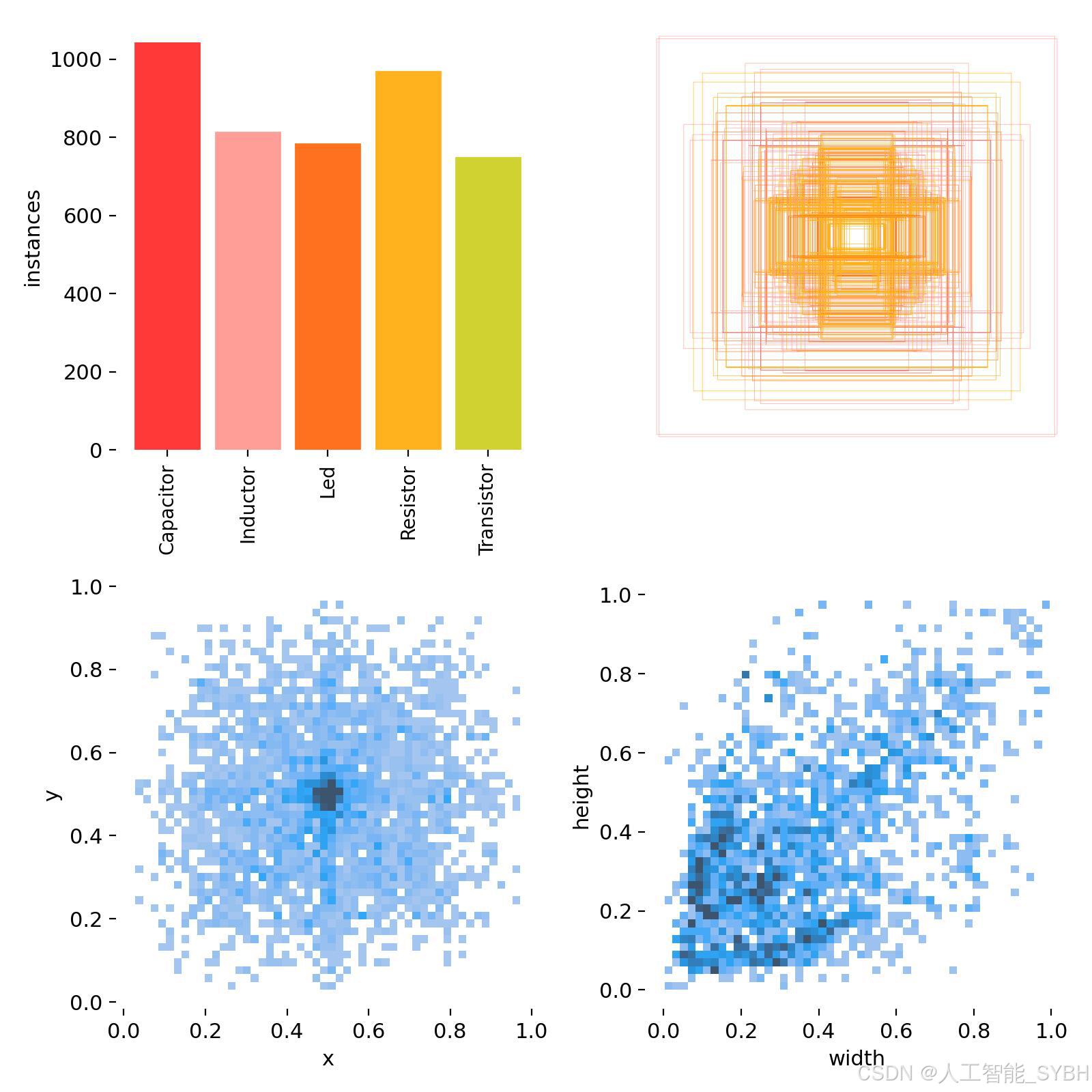

数据集概述
本项目构建的电子元器件专业数据集共包含2426张高分辨率图像：
-

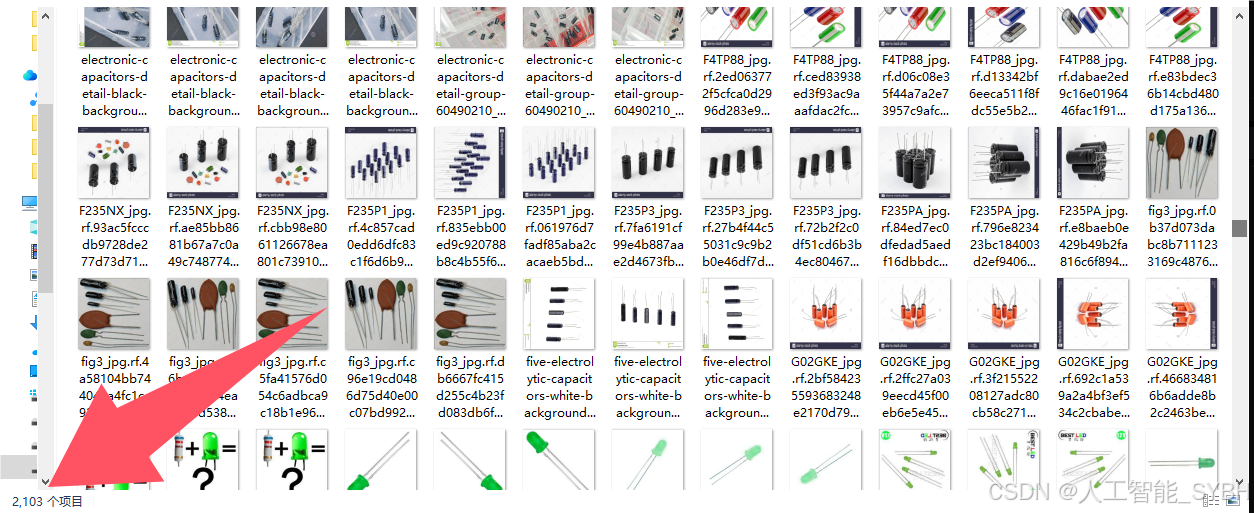

训练集：2103张图像，覆盖各类元器件的多样形态
-
验证集：226张图像，用于超参数调优和模型选择
-
测试集：97张图像，包含最具挑战性的案例用于最终评估

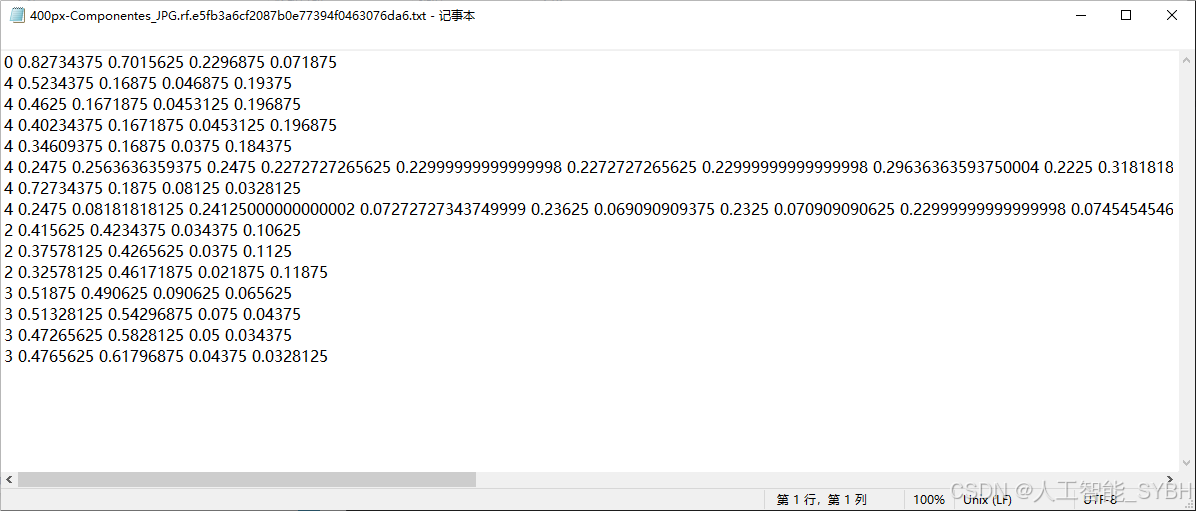

数据集囊括了五种基础电子元器件，每张图像均经过像素级标注，标注格式严格符合YOLO标准。
数据集特点
-
技术多样性：
-
包含通孔元件(THT)和表面贴装元件(SMD)两种封装形式
-
覆盖不同规格参数(如电阻值、电容值)的元器件
-
包含不同品牌、不同时期生产的元器件样本
-
-
视觉挑战性：
-
处理超小目标(如0402封装的电阻电容)
-
解决高密度布局导致的遮挡问题
-
应对反光、阴影等复杂光照条件
-
-
专业特殊性：
-
特别标注元器件极性特征(如电解电容正负极)
-
包含损坏元器件(如断裂、烧毁)的检测案例
-
提供不同角度(俯视、侧视)的元器件图像
-
数据集配置文件
项目采用标准YOLO格式的数据集配置文件(components.yaml)，核心内容如下：
path: ../datasets/electronic_components
train: images/train
val: images/val
test: images/test
nc: 5
names: ['Capacitor', 'Inductor', 'Led', 'Resistor', 'Transistor']关键配置说明：
-
path: 数据集存储根目录路径 -
train/val/test: 各子集图像存储路径 -
nc: 检测类别总数(5类元器件) -
names: 类别名称列表，与标注文件中的类别ID严格对应
数据集制作流程
-
多模态数据采集：
-
使用工业级显微镜相机采集微型元器件图像
-
整合电路板高清扫描图像
-
采用多角度光源系统消除反光干扰
-
-
专业数据筛选：
-
由电子工程师审核元器件类型标注准确性
-
平衡不同封装尺寸的样本分布
-
保留典型缺陷样本用于异常检测
-
-
精细化标注：
-
使用Label Studio标注工具进行边界框标注
-
对极性元件进行方向标注
-
标注精度达到像素级
-
-
针对性数据增强：
-
模拟不同焊接工艺造成的氧化变色效果
-
添加虚焦模糊模拟实际检测条件
-
生成不同背景纹理的训练样本
-
-
科学数据集划分：
-
按元器件封装类型分层抽样
-
确保相同型号元器件不跨数据集出现
-
测试集专门保留最复杂的电路板区域图像
-
-
四、项目环境配置
创建虚拟环境
首先新建一个Anaconda环境，每个项目用不同的环境，这样项目中所用的依赖包互不干扰。
终端输入
conda create -n yolov8 python==3.9
激活虚拟环境
conda activate yolov8
安装cpu版本pytorch
pip install torch torchvision torchaudio
pycharm中配置anaconda
安装所需要库
pip install -r requirements.txt
五、模型训练
训练代码
from ultralytics import YOLO
model_path = 'yolov8s.pt'
data_path = 'datasets/data.yaml'
if __name__ == '__main__':
model = YOLO(model_path)
results = model.train(data=data_path,
epochs=500,
batch=64,
device='0',
workers=0,
project='runs/detect',
name='exp',
)根据实际情况更换模型 yolov8n.yaml (nano)：轻量化模型，适合嵌入式设备，速度快但精度略低。 yolov8s.yaml (small)：小模型，适合实时任务。 yolov8m.yaml (medium)：中等大小模型，兼顾速度和精度。 yolov8b.yaml (base)：基本版模型，适合大部分应用场景。 yolov8l.yaml (large)：大型模型，适合对精度要求高的任务。
--batch 64：每批次64张图像。--epochs 500：训练500轮。--datasets/data.yaml：数据集配置文件。--weights yolov8s.pt：初始化模型权重，yolov8s.pt是预训练的轻量级YOLO模型。

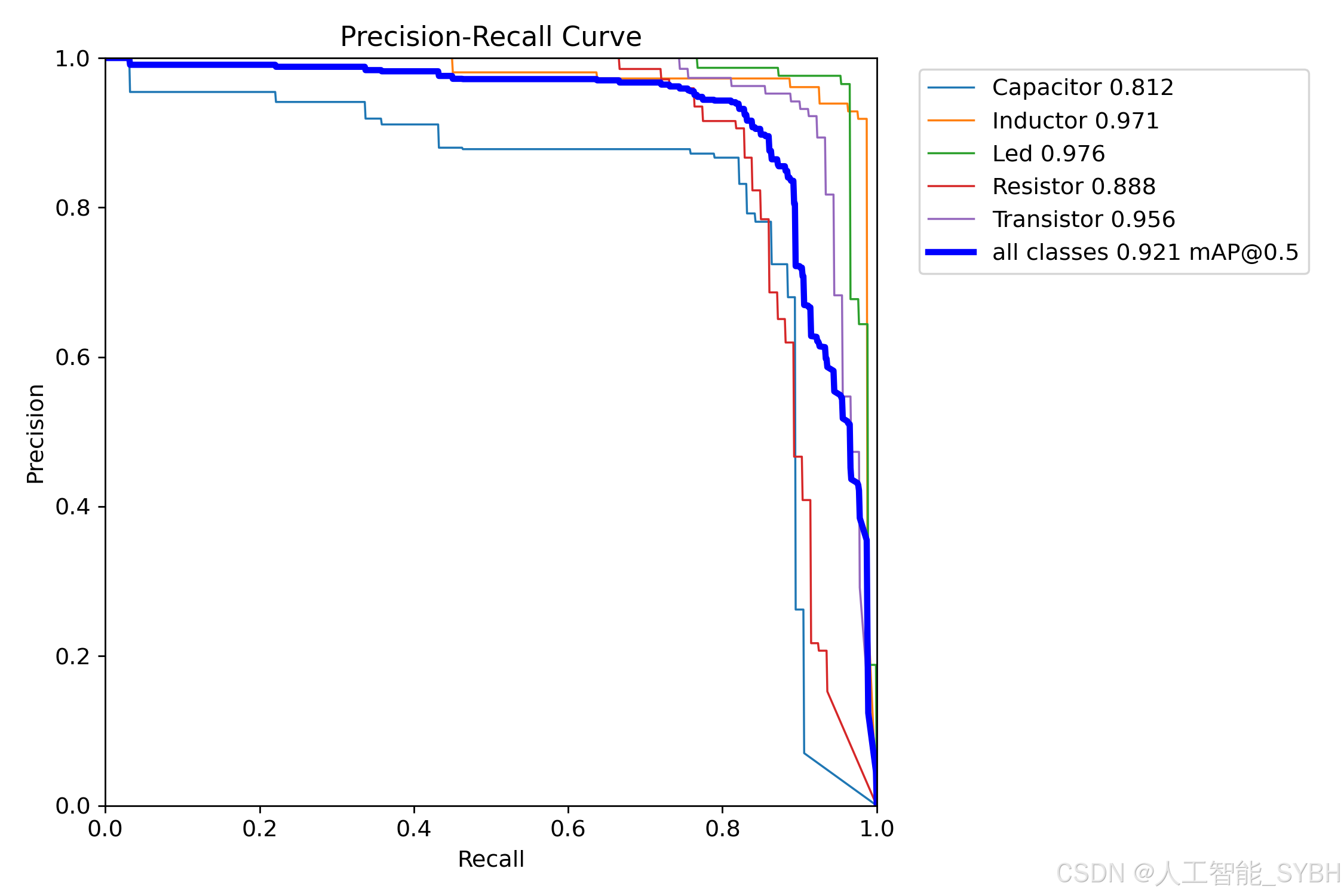

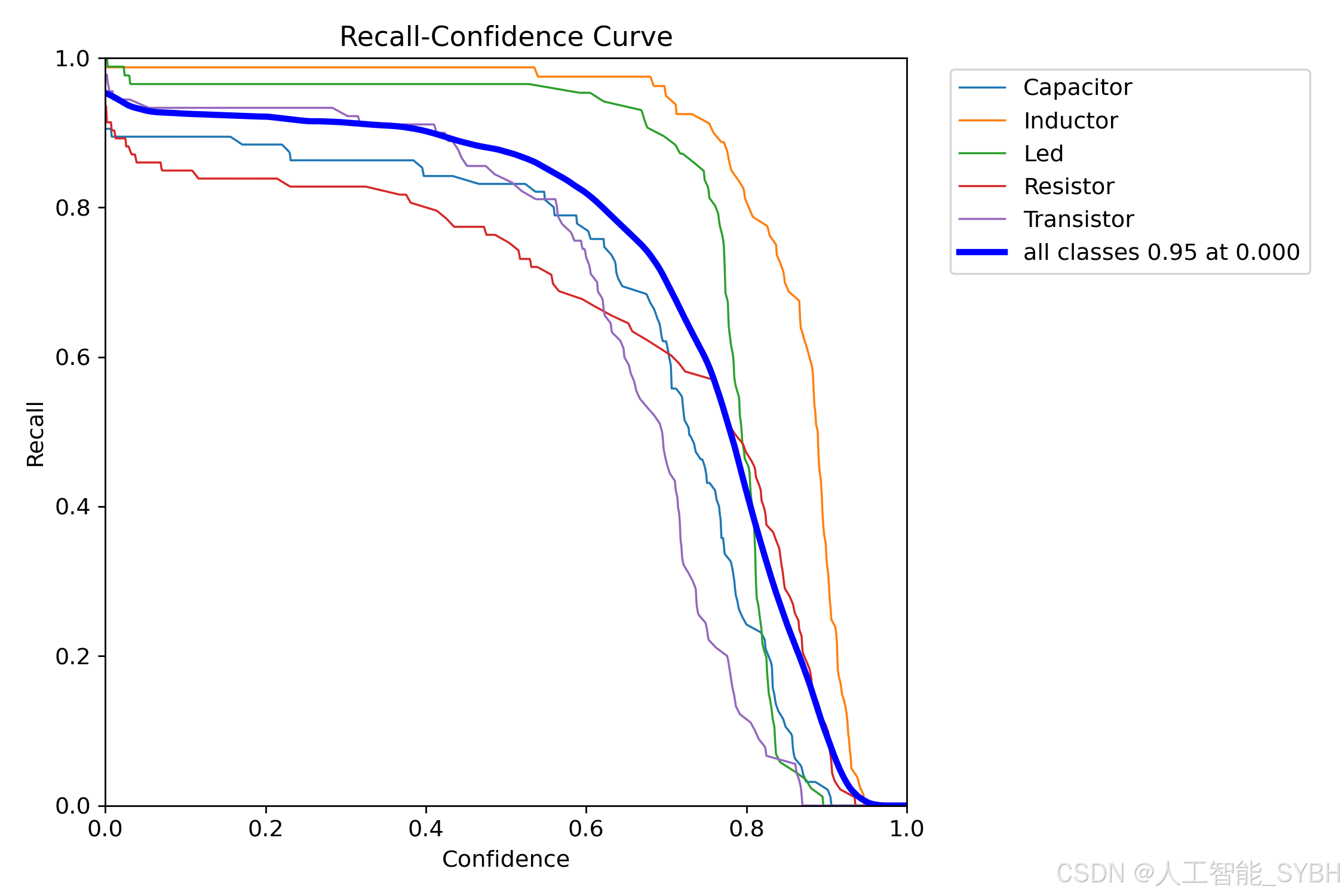

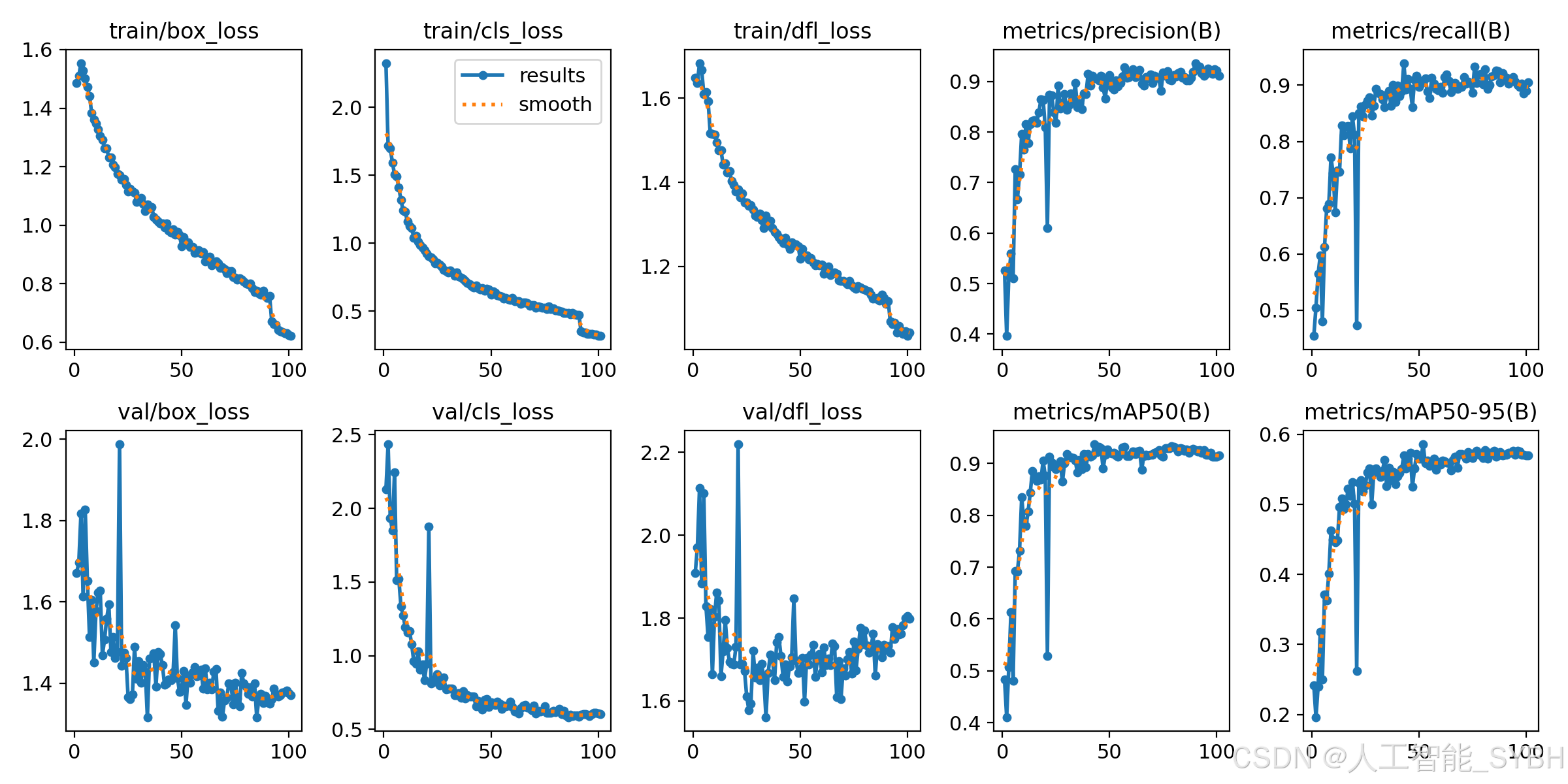

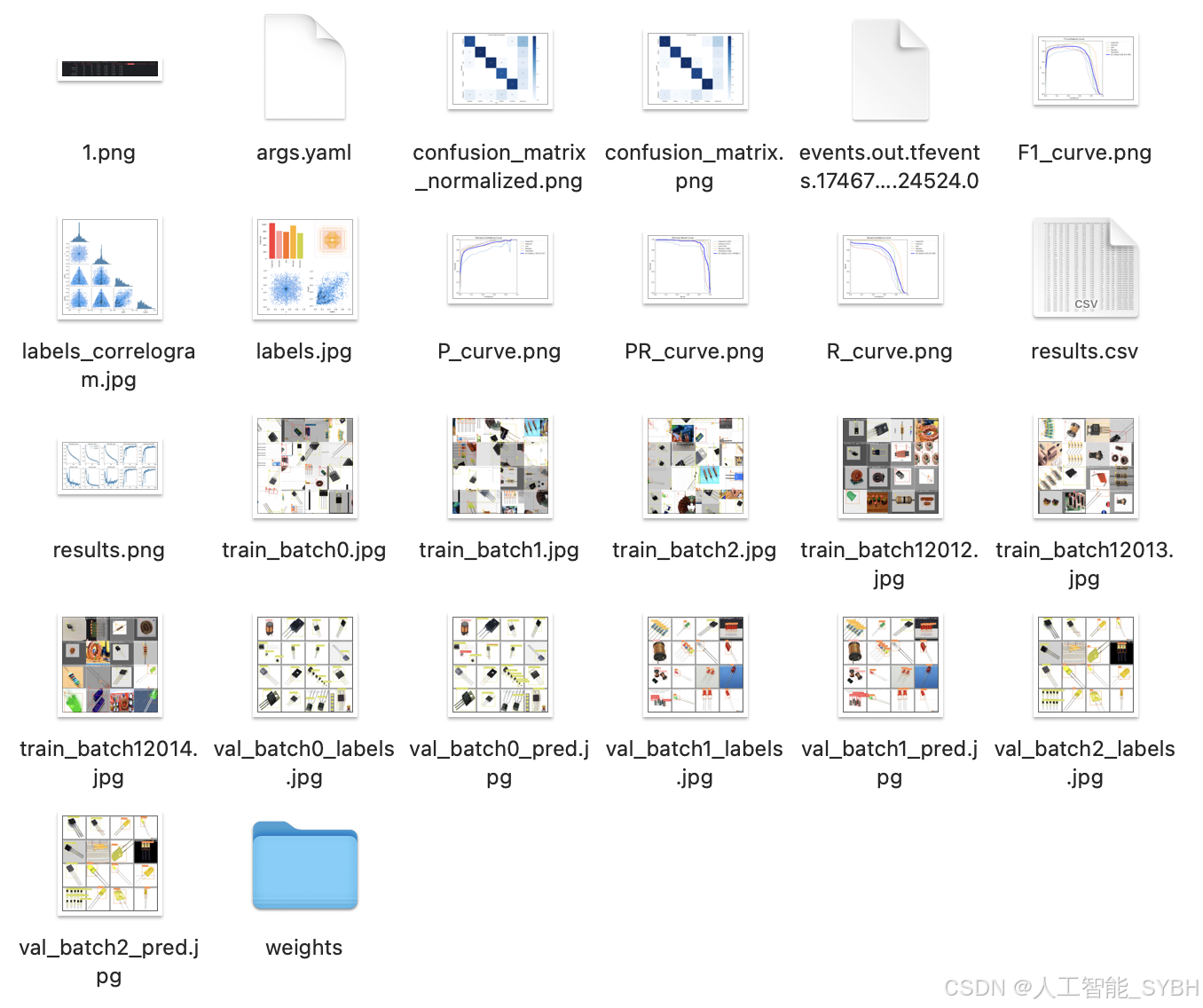

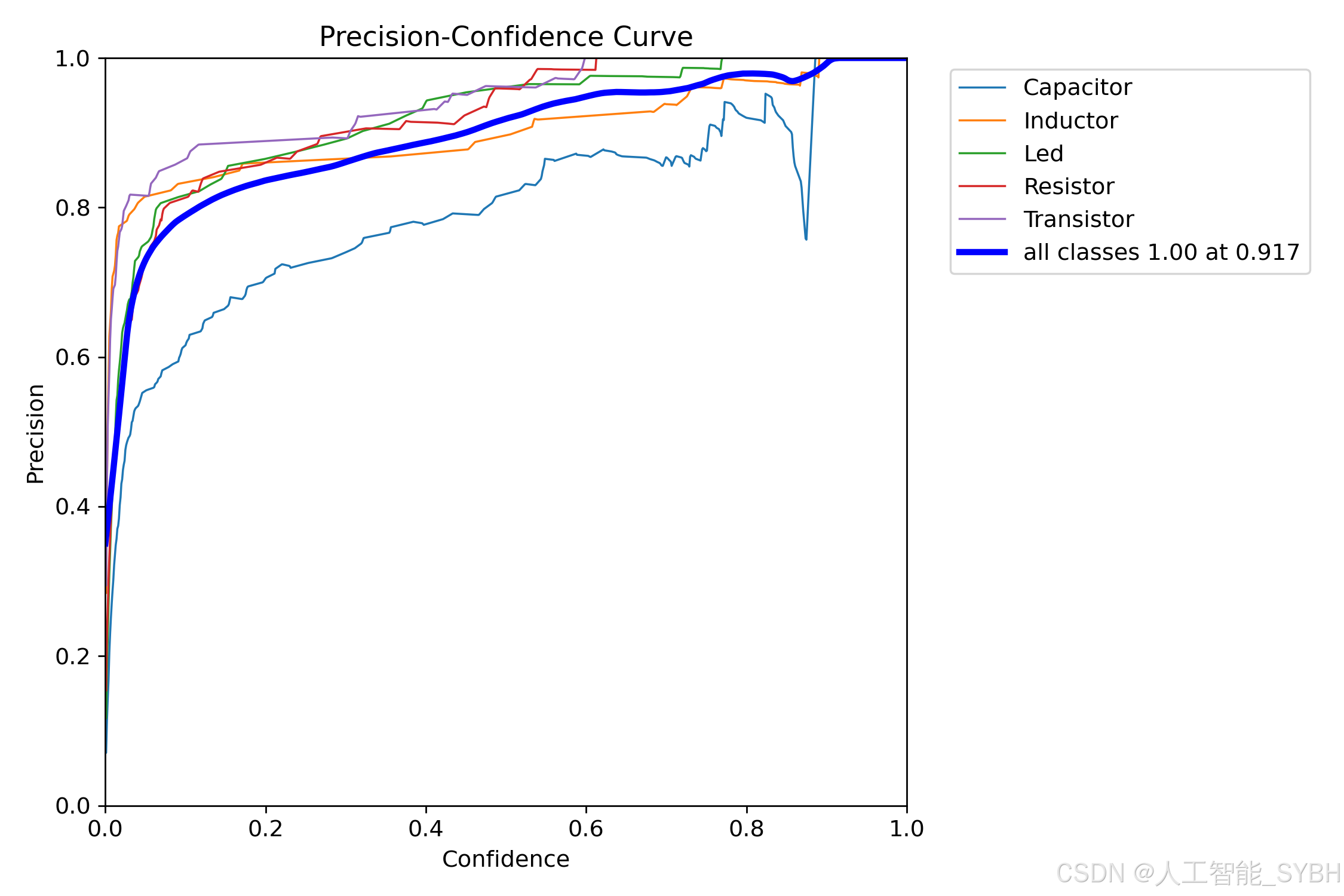

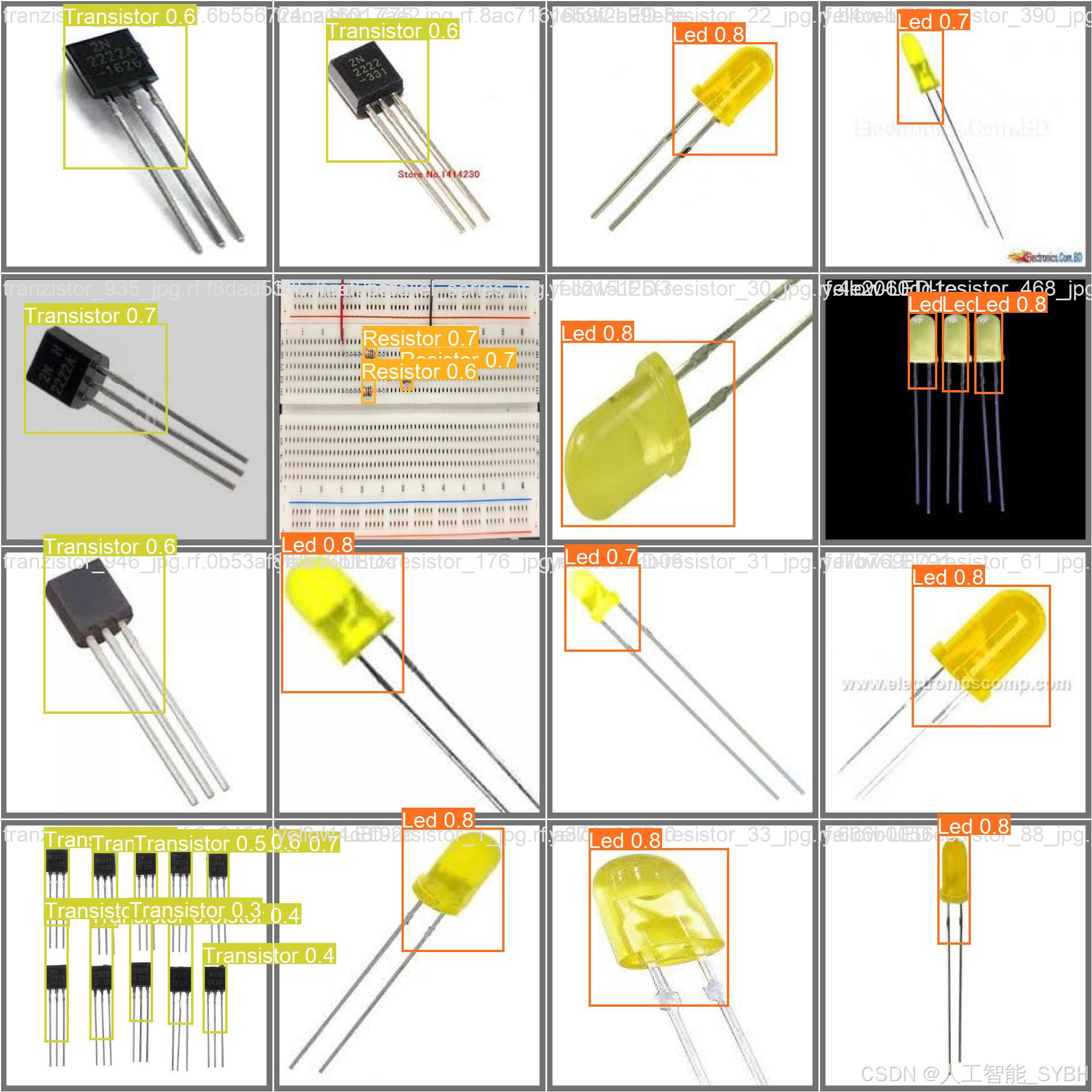

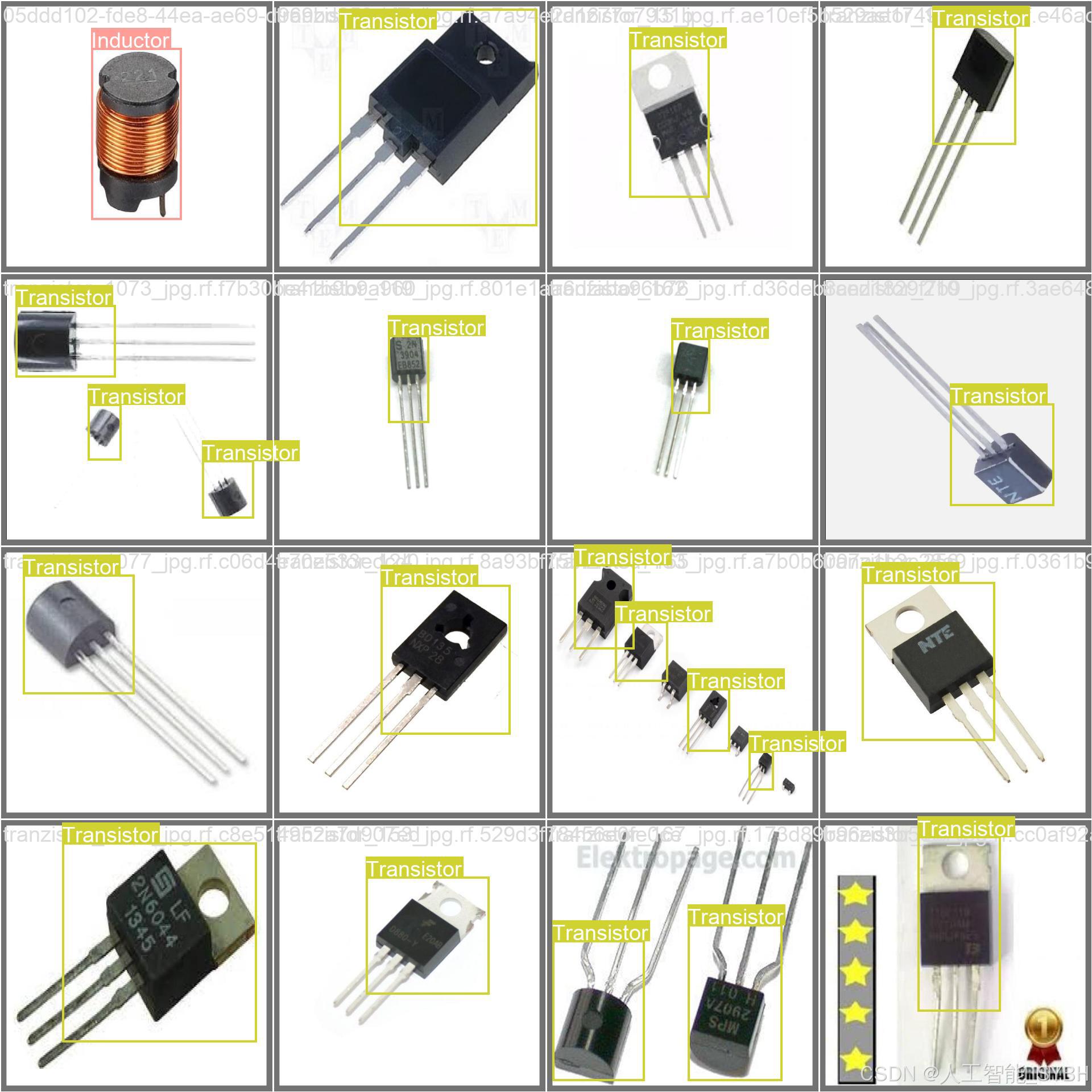

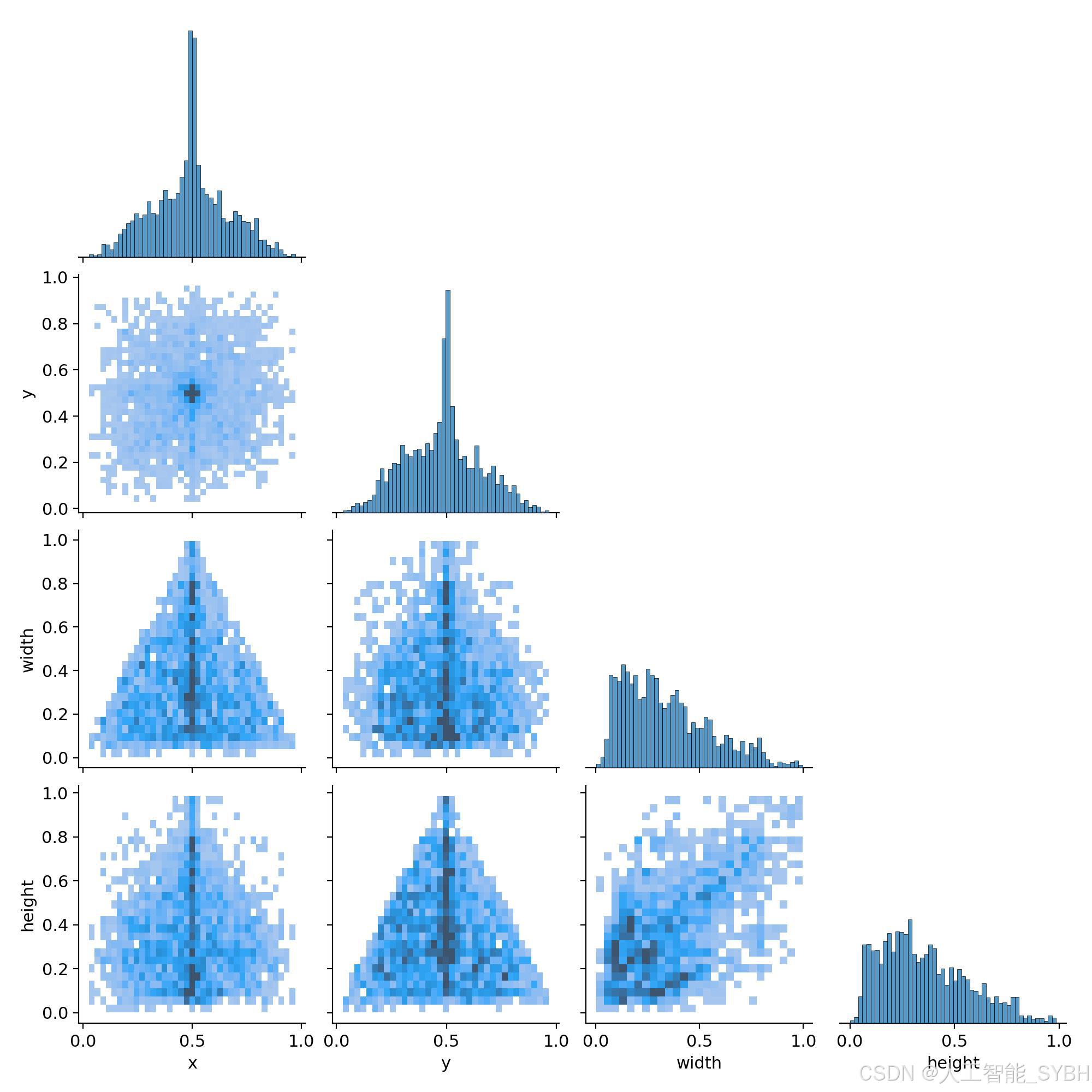

训练结果
六、核心代码
from PyQt5 import QtCore, QtGui, QtWidgets
from PyQt5.QtCore import Qt, QTimer
from PyQt5.QtGui import QImage, QPixmap, QIcon
from PyQt5.QtWidgets import (QFileDialog, QMessageBox, QTableWidgetItem,
QStyledItemDelegate, QHeaderView)
import cv2
import numpy as np
from ultralytics import YOLO
import os
import datetime
import sys
class CenteredDelegate(QStyledItemDelegate):
def initStyleOption(self, option, index):
super().initStyleOption(option, index)
option.displayAlignment = Qt.AlignCenter
class Ui_MainWindow(object):
def setupUi(self, MainWindow):
MainWindow.setObjectName("MainWindow")
MainWindow.resize(1400, 900)
MainWindow.setWindowTitle("YOLOv8 目标检测系统")
# 设置窗口图标
if hasattr(sys, '_MEIPASS'):
icon_path = os.path.join(sys._MEIPASS, 'icon.ico')
else:
icon_path = 'icon.ico'
if os.path.exists(icon_path):
MainWindow.setWindowIcon(QIcon(icon_path))
self.centralwidget = QtWidgets.QWidget(MainWindow)
self.centralwidget.setObjectName("centralwidget")
# 主布局
self.main_layout = QtWidgets.QHBoxLayout(self.centralwidget)
self.main_layout.setContentsMargins(10, 10, 10, 10)
self.main_layout.setSpacing(15)
# 左侧布局 (图像显示)
self.left_layout = QtWidgets.QVBoxLayout()
self.left_layout.setSpacing(15)
# 原始图像组
self.original_group = QtWidgets.QGroupBox("原始图像")
self.original_group.setMinimumHeight(400)
self.original_img_label = QtWidgets.QLabel()
self.original_img_label.setAlignment(QtCore.Qt.AlignCenter)
self.original_img_label.setText("等待加载图像...")
self.original_img_label.setStyleSheet("background-color: #F0F0F0; border: 1px solid #CCCCCC;")
original_layout = QtWidgets.QVBoxLayout()
original_layout.addWidget(self.original_img_label)
self.original_group.setLayout(original_layout)
self.left_layout.addWidget(self.original_group)
# 检测结果图像组
self.result_group = QtWidgets.QGroupBox("检测结果")
self.result_group.setMinimumHeight(400)
self.result_img_label = QtWidgets.QLabel()
self.result_img_label.setAlignment(QtCore.Qt.AlignCenter)
self.result_img_label.setText("检测结果将显示在这里")
self.result_img_label.setStyleSheet("background-color: #F0F0F0; border: 1px solid #CCCCCC;")
result_layout = QtWidgets.QVBoxLayout()
result_layout.addWidget(self.result_img_label)
self.result_group.setLayout(result_layout)
self.left_layout.addWidget(self.result_group)
self.main_layout.addLayout(self.left_layout, stretch=3)
# 右侧布局 (控制面板)
self.right_layout = QtWidgets.QVBoxLayout()
self.right_layout.setSpacing(15)
# 模型选择组
self.model_group = QtWidgets.QGroupBox("模型设置")
self.model_group.setStyleSheet("QGroupBox { font-weight: bold; }")
self.model_layout = QtWidgets.QVBoxLayout()
# 模型选择
self.model_combo = QtWidgets.QComboBox()
self.model_combo.addItems(["best.pt"])
self.model_combo.setCurrentIndex(0)
# 加载模型按钮
self.load_model_btn = QtWidgets.QPushButton(" 加载模型")
self.load_model_btn.setIcon(QIcon.fromTheme("document-open"))
self.load_model_btn.setStyleSheet(
"QPushButton { padding: 8px; background-color: #4CAF50; color: white; border-radius: 4px; }"
"QPushButton:hover { background-color: #45a049; }"
)
self.model_layout.addWidget(self.model_combo)
self.model_layout.addWidget(self.load_model_btn)
self.model_group.setLayout(self.model_layout)
self.right_layout.addWidget(self.model_group)
# 参数设置组
self.param_group = QtWidgets.QGroupBox("检测参数")
self.param_group.setStyleSheet("QGroupBox { font-weight: bold; }")
self.param_layout = QtWidgets.QFormLayout()
self.param_layout.setLabelAlignment(Qt.AlignLeft)
self.param_layout.setFormAlignment(Qt.AlignLeft)
self.param_layout.setVerticalSpacing(15)
# 置信度滑块
self.conf_slider = QtWidgets.QSlider(Qt.Horizontal)
self.conf_slider.setRange(1, 99)
self.conf_slider.setValue(25)
self.conf_value = QtWidgets.QLabel("0.25")
self.conf_value.setAlignment(Qt.AlignCenter)
self.conf_value.setStyleSheet("font-weight: bold; color: #2196F3;")
# IoU滑块
self.iou_slider = QtWidgets.QSlider(Qt.Horizontal)
self.iou_slider.setRange(1, 99)
self.iou_slider.setValue(45)
self.iou_value = QtWidgets.QLabel("0.45")
self.iou_value.setAlignment(Qt.AlignCenter)
self.iou_value.setStyleSheet("font-weight: bold; color: #2196F3;")
self.param_layout.addRow("置信度阈值:", self.conf_slider)
self.param_layout.addRow("当前值:", self.conf_value)
self.param_layout.addRow(QtWidgets.QLabel("")) # 空行
self.param_layout.addRow("IoU阈值:", self.iou_slider)
self.param_layout.addRow("当前值:", self.iou_value)
self.param_group.setLayout(self.param_layout)
self.right_layout.addWidget(self.param_group)
# 功能按钮组
self.func_group = QtWidgets.QGroupBox("检测功能")
self.func_group.setStyleSheet("QGroupBox { font-weight: bold; }")
self.func_layout = QtWidgets.QVBoxLayout()
self.func_layout.setSpacing(10)
# 图片检测按钮
self.image_btn = QtWidgets.QPushButton(" 图片检测")
self.image_btn.setIcon(QIcon.fromTheme("image-x-generic"))
# 视频检测按钮
self.video_btn = QtWidgets.QPushButton(" 视频检测")
self.video_btn.setIcon(QIcon.fromTheme("video-x-generic"))
# 摄像头检测按钮
self.camera_btn = QtWidgets.QPushButton(" 摄像头检测")
self.camera_btn.setIcon(QIcon.fromTheme("camera-web"))
# 停止检测按钮
self.stop_btn = QtWidgets.QPushButton(" 停止检测")
self.stop_btn.setIcon(QIcon.fromTheme("process-stop"))
self.stop_btn.setEnabled(False)
# 保存结果按钮
self.save_btn = QtWidgets.QPushButton(" 保存结果")
self.save_btn.setIcon(QIcon.fromTheme("document-save"))
self.save_btn.setEnabled(False)
# 设置按钮样式
button_style = """
QPushButton {
padding: 10px;
background-color: #2196F3;
color: white;
border: none;
border-radius: 4px;
text-align: left;
}
QPushButton:hover {
background-color: #0b7dda;
}
QPushButton:disabled {
background-color: #cccccc;
}
"""
for btn in [self.image_btn, self.video_btn, self.camera_btn,
self.stop_btn, self.save_btn]:
btn.setStyleSheet(button_style)
self.func_layout.addWidget(btn)
self.func_group.setLayout(self.func_layout)
self.right_layout.addWidget(self.func_group)
# 检测结果表格组
self.table_group = QtWidgets.QGroupBox("检测结果详情")
self.table_group.setStyleSheet("QGroupBox { font-weight: bold; }")
self.table_layout = QtWidgets.QVBoxLayout()
self.result_table = QtWidgets.QTableWidget()
self.result_table.setColumnCount(4)
self.result_table.setHorizontalHeaderLabels(["类别", "置信度", "左上坐标", "右下坐标"])
self.result_table.horizontalHeader().setSectionResizeMode(QHeaderView.Stretch)
self.result_table.verticalHeader().setVisible(False)
self.result_table.setSelectionBehavior(QtWidgets.QAbstractItemView.SelectRows)
self.result_table.setEditTriggers(QtWidgets.QAbstractItemView.NoEditTriggers)
# 设置表格样式
self.result_table.setStyleSheet("""
QTableWidget {
border: 1px solid #e0e0e0;
alternate-background-color: #f5f5f5;
}
QHeaderView::section {
background-color: #2196F3;
color: white;
padding: 5px;
border: none;
}
QTableWidget::item {
padding: 5px;
}
""")
# 设置居中代理
delegate = CenteredDelegate(self.result_table)
self.result_table.setItemDelegate(delegate)
self.table_layout.addWidget(self.result_table)
self.table_group.setLayout(self.table_layout)
self.right_layout.addWidget(self.table_group, stretch=1)
self.main_layout.addLayout(self.right_layout, stretch=1)
MainWindow.setCentralWidget(self.centralwidget)
# 状态栏
self.statusbar = QtWidgets.QStatusBar(MainWindow)
self.statusbar.setStyleSheet("QStatusBar { border-top: 1px solid #c0c0c0; }")
MainWindow.setStatusBar(self.statusbar)
# 初始化变量
self.model = None
self.cap = None
self.timer = QTimer()
self.is_camera_running = False
self.current_image = None
self.current_result = None
self.video_writer = None
self.output_path = "output"
# 创建输出目录
if not os.path.exists(self.output_path):
os.makedirs(self.output_path)
# 连接信号槽
self.load_model_btn.clicked.connect(self.load_model)
self.image_btn.clicked.connect(self.detect_image)
self.video_btn.clicked.connect(self.detect_video)
self.camera_btn.clicked.connect(self.detect_camera)
self.stop_btn.clicked.connect(self.stop_detection)
self.save_btn.clicked.connect(self.save_result)
self.conf_slider.valueChanged.connect(self.update_conf_value)
self.iou_slider.valueChanged.connect(self.update_iou_value)
self.timer.timeout.connect(self.update_camera_frame)
# 设置全局样式
self.set_style()
def set_style(self):
style = """
QMainWindow {
background-color: #f5f5f5;
}
QGroupBox {
border: 1px solid #e0e0e0;
border-radius: 5px;
margin-top: 10px;
padding-top: 15px;
}
QGroupBox::title {
subcontrol-origin: margin;
left: 10px;
padding: 0 3px;
}
QLabel {
color: #333333;
}
QComboBox {
padding: 5px;
border: 1px solid #cccccc;
border-radius: 3px;
}
QSlider::groove:horizontal {
height: 6px;
background: #e0e0e0;
border-radius: 3px;
}
QSlider::handle:horizontal {
width: 16px;
height: 16px;
margin: -5px 0;
background: #2196F3;
border-radius: 8px;
}
QSlider::sub-page:horizontal {
background: #2196F3;
border-radius: 3px;
}
"""
self.centralwidget.setStyleSheet(style)
def load_model(self):
model_name = self.model_combo.currentText().split(" ")[0]
try:
self.model = YOLO(model_name)
self.statusbar.showMessage(f"模型 {model_name} 加载成功", 3000)
self.image_btn.setEnabled(True)
self.video_btn.setEnabled(True)
self.camera_btn.setEnabled(True)
except Exception as e:
QMessageBox.critical(None, "错误", f"模型加载失败: {str(e)}")
def update_conf_value(self):
conf = self.conf_slider.value() / 100
self.conf_value.setText(f"{conf:.2f}")
def update_iou_value(self):
iou = self.iou_slider.value() / 100
self.iou_value.setText(f"{iou:.2f}")
def detect_image(self):
if self.model is None:
QMessageBox.warning(None, "警告", "请先加载模型")
return
file_path, _ = QFileDialog.getOpenFileName(
None, "选择图片", "",
"图片文件 (*.jpg *.jpeg *.png *.bmp);;所有文件 (*)"
)
if file_path:
try:
# 读取图片
img = cv2.imread(file_path)
img = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)
# 显示原始图片
self.display_image(img, self.original_img_label)
self.current_image = img.copy()
# 检测图片
conf = self.conf_slider.value() / 100
iou = self.iou_slider.value() / 100
self.statusbar.showMessage("正在检测图片...")
QtWidgets.QApplication.processEvents() # 更新UI
results = self.model.predict(img, conf=conf, iou=iou)
result_img = results[0].plot()
# 显示检测结果
self.display_image(result_img, self.result_img_label)
self.current_result = result_img.copy()
# 更新结果表格
self.update_result_table(results[0])
self.save_btn.setEnabled(True)
self.statusbar.showMessage(f"图片检测完成: {os.path.basename(file_path)}", 3000)
except Exception as e:
QMessageBox.critical(None, "错误", f"图片检测失败: {str(e)}")
self.statusbar.showMessage("图片检测失败", 3000)
def detect_video(self):
if self.model is None:
QMessageBox.warning(None, "警告", "请先加载模型")
return
file_path, _ = QFileDialog.getOpenFileName(
None, "选择视频", "",
"视频文件 (*.mp4 *.avi *.mov *.mkv);;所有文件 (*)"
)
if file_path:
try:
self.cap = cv2.VideoCapture(file_path)
if not self.cap.isOpened():
raise Exception("无法打开视频文件")
# 获取视频信息
fps = self.cap.get(cv2.CAP_PROP_FPS)
width = int(self.cap.get(cv2.CAP_PROP_FRAME_WIDTH))
height = int(self.cap.get(cv2.CAP_PROP_FRAME_HEIGHT))
# 创建视频写入器
timestamp = datetime.datetime.now().strftime("%Y%m%d_%H%M%S")
output_file = os.path.join(self.output_path, f"output_{timestamp}.mp4")
fourcc = cv2.VideoWriter_fourcc(*'mp4v')
self.video_writer = cv2.VideoWriter(output_file, fourcc, fps, (width, height))
# 启用停止按钮，禁用其他按钮
self.stop_btn.setEnabled(True)
self.save_btn.setEnabled(True)
self.image_btn.setEnabled(False)
self.video_btn.setEnabled(False)
self.camera_btn.setEnabled(False)
# 开始处理视频
self.timer.start(30) # 30ms间隔
self.statusbar.showMessage(f"正在处理视频: {os.path.basename(file_path)}...")
except Exception as e:
QMessageBox.critical(None, "错误", f"视频检测失败: {str(e)}")
self.statusbar.showMessage("视频检测失败", 3000)
七、项目源码(视频简介内)
完整全部资源文件（包括测试图片，py文件，训练数据集、训练代码、界面代码等），这里已打包上传至博主的面包多平台，见可参考博客与视频，已将所有涉及的文件同时打包到里面，点击即可运行，完整文件截图如下：
演示与介绍视频：
基于深度学习YOLOv8的电子元器件目标检测系统（YOLOv8+YOLO数据集+UI界面+Python项目源码+模型）_哔哩哔哩_bilibili
基于深度学习YOLOv8的电子元器件目标检测系统（YOLOv8+YOLO数据集+UI界面+Python项目源码+模型）
扫一扫
267
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
