OpenDRIVE地图第二篇：车道LANE

---

前言

  在前讲过了参考线reference line，参考线是没有宽度的，车辆也无法通行，下面引入车道Lane,车道本身有宽度(width)，以及虚线、实线等属性参数。结合这些参数，可以在reference line的基础上将车道画出来。有了车道车辆也就可以通行了。下面先把基本的概念说一下。官方是先介绍road，再介绍lane，这里我先介绍lane,有了车道，再有道路，然后考虑道路连接。声明：以下图片均引用自ASAM OpenDRIVE官方文档。

1 车道ID排序

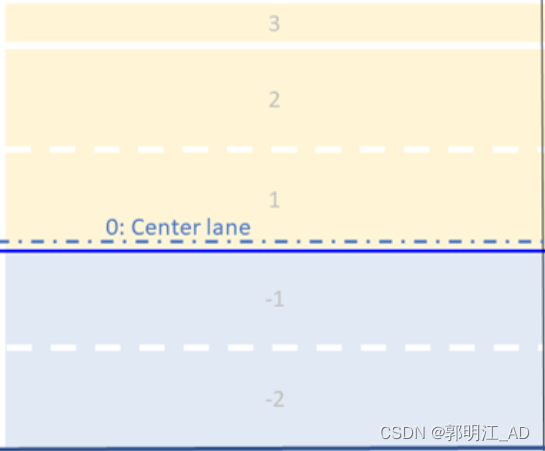

  以reference line为标准，它的ID为0，左为正方向，向左序号依次增大，右为负方向，向右序号依次减小。0是center lane就是reference line，没有宽度width，只是一条线。下图中左边定义了3条车道，ID分别为1、2、3，而右边定义了2条，ID分别为-1、-2。

2 Lane sections

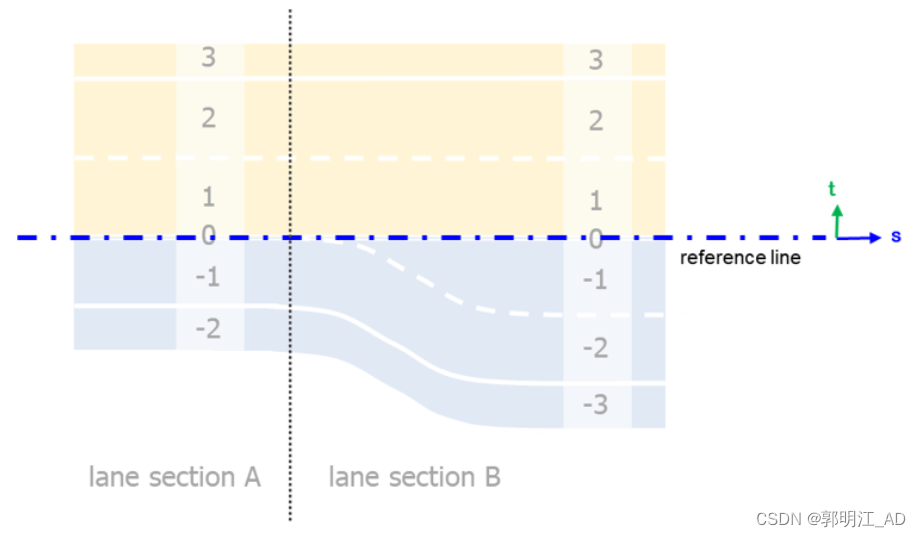

  在Lane下有一个laneSection车道横截面的概念，每个laneSection中包含了车道lane。车道可分为多个车道区段。每个车道段包含固定数量的车道。每改变车道数，就需要一个新的车道段。车道路段按照道路参考线的前进方向（这个地方翻译不知道是否合适，原文是升序，我个人理解就是按照参参考线的值变大的方向）定义。对于复杂的车道，也可以在单侧进行lane Section，更加方便描述。

lane Section的规则：
  每条道路road至少有一个lane Section；元素应按照s坐标升序定义；lane Section的长度应大于零；在每个s位置都应该有一条中心车道；应避免长距离使用宽度为0的车道；每次车道数改变时，应定义新的车道段；在定义新的lane Section之前，旧的lane Section应一直有效；可根据需要多次更改一个车道段内的车道属性；使用@singleSide属性可以为道路的一侧定义lane Section。

3 Lane offset

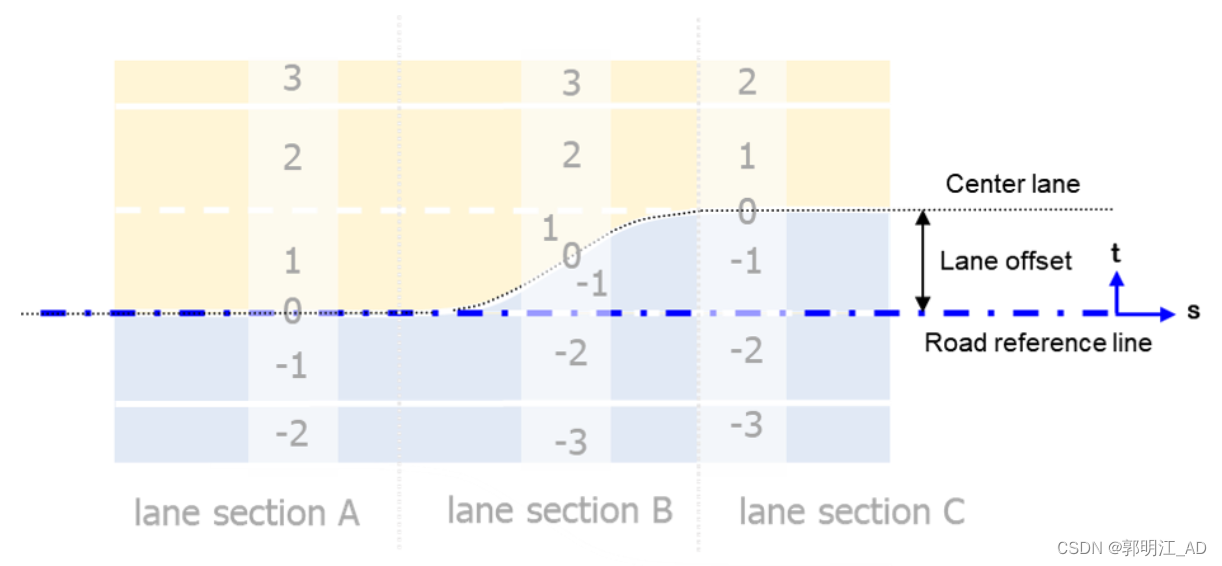

  这个概念在OpenDRIVE中看似定义很清楚，但是用起来才知道不是那么回事，很多作者也提到了这一点。直接上图给大家说明。

<lanes> <laneOffset s="25.0" a="0.0" b="0.0" c="3.9e-03" d="-5.2e-05"/> <laneOffset s="75.0" a="3.25" b="0.0" c="0.0" d="0.0"/> </lanes>

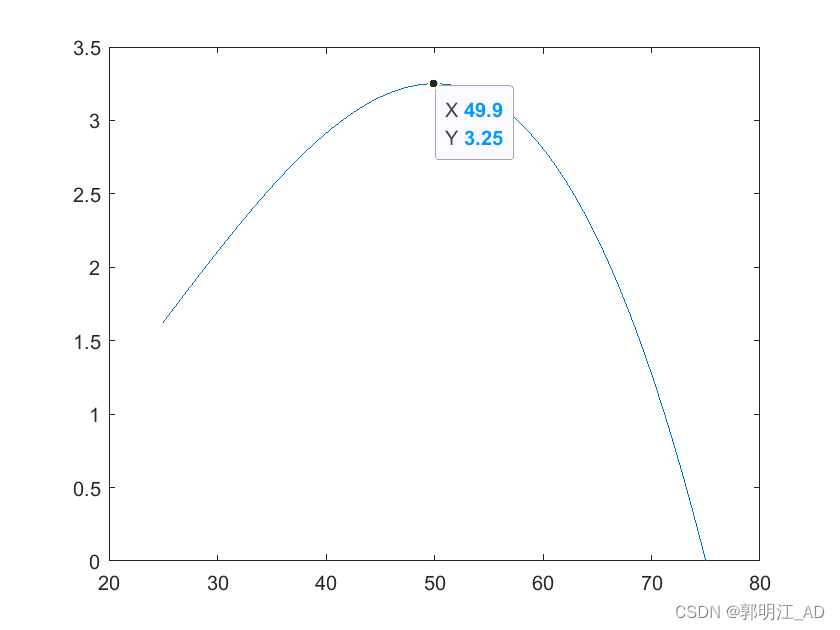

第一段laneoffset，从25m到75m处的offset如下图所示，最大值3.25，在75处的offset是0；
第二段laneoffset在75处的offset是3.25。这两段怎么连接谁能告诉我。我看很多文章都在写这一段例子，不知道大家去实践没有。鉴于此，我就不对这个属性展开了，或者后期解决了自己的疑惑再来更新。

4 Lane linkage

  为了实现车道导航，车道的联动信息存储在OpenDRIVE中。通过每个车道的 and 信息来描述联动。车道可以与同一条或另一条道路上的车道相连。给定车道的 是一个在其基准线方向上连接到其车道段起点的车道。一个给定车道的 是一个在参考线方向上连接到其车道区段末端的车道。由 和 组成的车道连接与行驶方向无关。

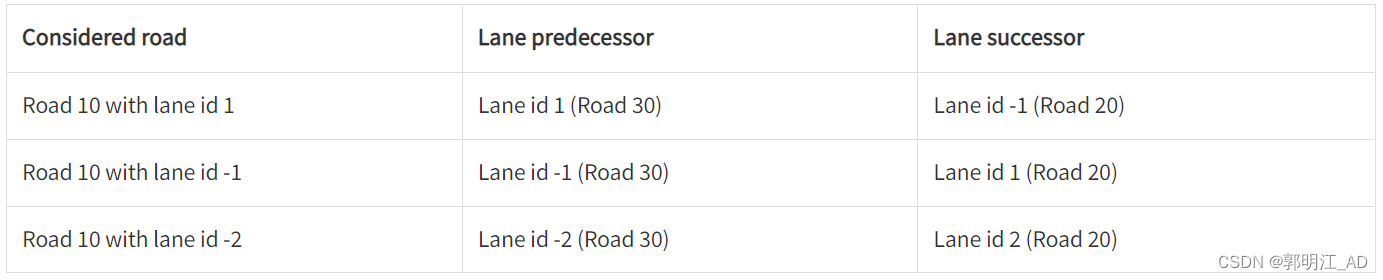

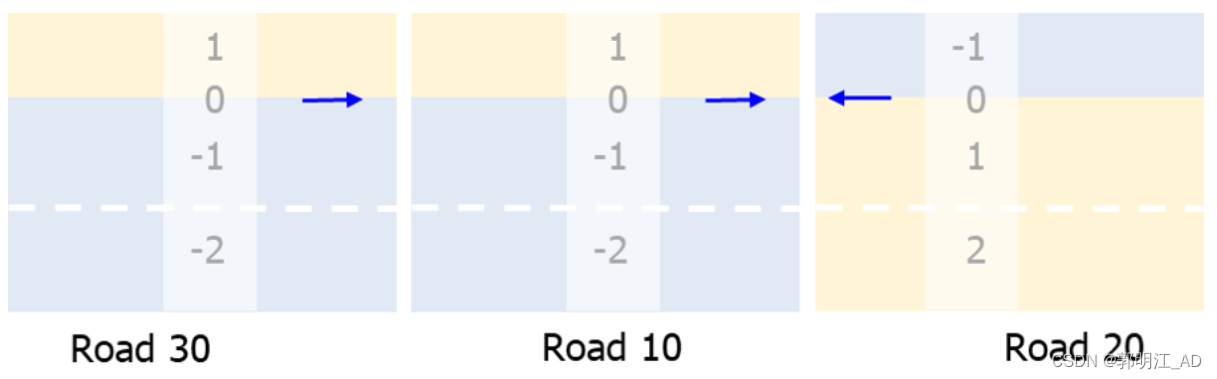

对这段连接做个说明：road10和road30的连接好理解，road20和road10的车道ID的排序不一样，原因是两条参考线的方向相反。
