使用DCA1000和EVM板进行数据采集

目录

1. 准备工作

1.1 硬件

1.2 软件

2. 驱动安装

3. 设置静态IP地址

4. 采集数据

5. 采集的数据文件的格式

6. 数据采集存储的数据流

参考资料

---

1. 准备工作

1.1 硬件

1. EVM板，电源线（5V，>2.5A），USB线
2. DCA1000，电源线（5V，>2A），USB线，网线，60pin Samtec cable

1.2 软件

1. mmWave Studio
2. Matlab Runtime Engine v8.5.1

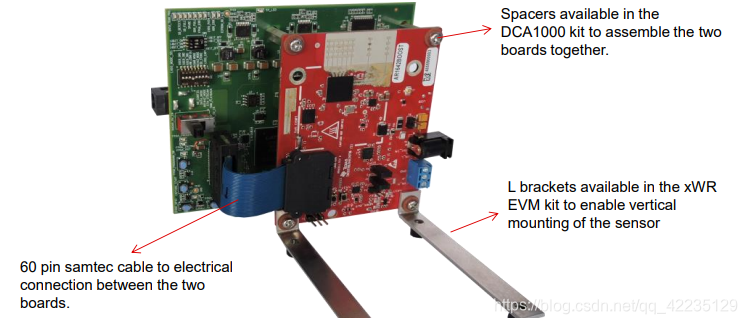

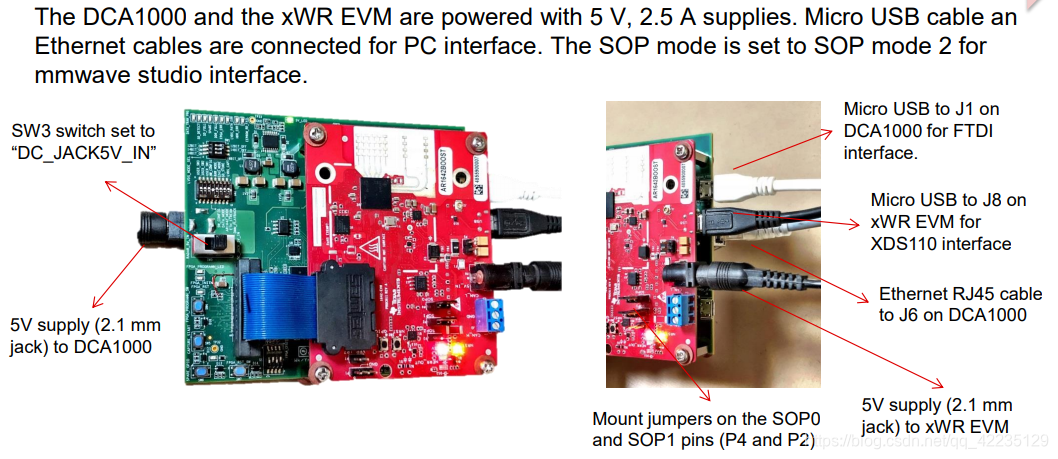

将DCA1000和EVM板相连接，如下图所示。

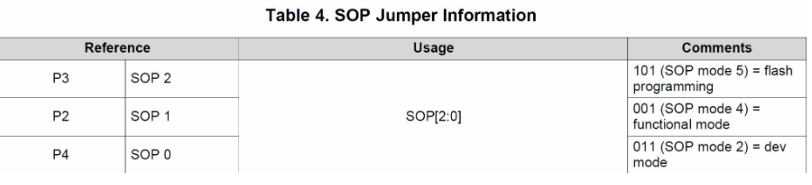

将上述准备好的硬件设备与PC连接。这里使用的1642的EVM，需要将SOP mode设置为mode 2。如果使用的是1843，进行对应的操作即可。

连接到DCA1000上：

1. 电源线

2. 网线：数据传输UDP Packets

3. USB线：FTDI interface

连接到EVM板上：

1. USB线：XDS110 interface
2. 电源线

2. 驱动安装

如果没有安装CCSv7.1版本（或更高版本），就需要去安装XDS Emulation Sofeware Package。

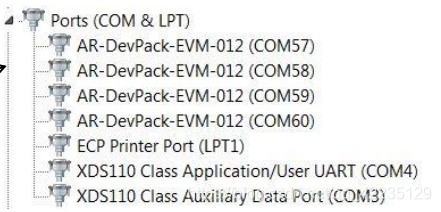

在上一步完成之后，打开电脑的设备管理器，查看端口，是否有下面这些端口（有些端口显示的应该是驱动未安装）。

更新驱动。右键，更新驱动，将文件夹定位到。对每一个都要做一遍。

3. 设置静态IP地址

为什么要设置电脑的IP地址？

With the DCA1000, the data is transferred over ethernet as UDP packets. The FPGA on the DCA1000 has been programmed with the destination address of 192.168.33.30. For this reason, we must configure the target PC to a static IP address that matches the expected destination address of the FPGA in order to receive data from the EVM.

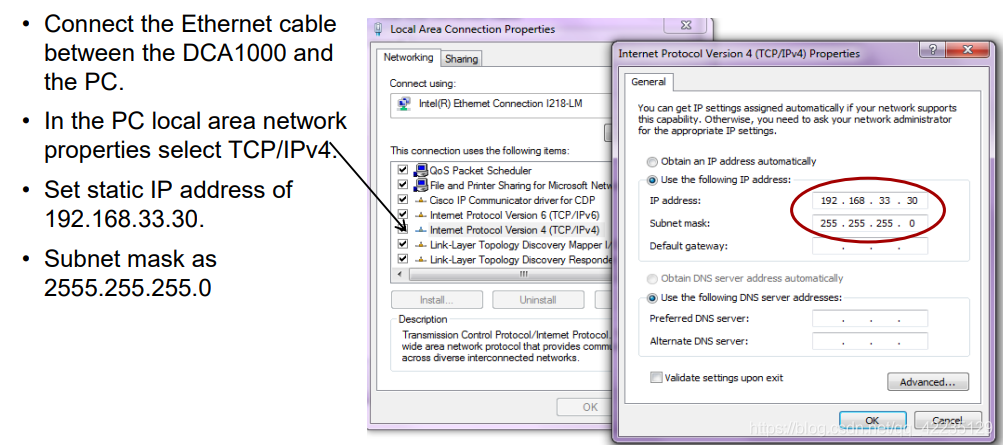

如何设置电脑的静态IP地址？

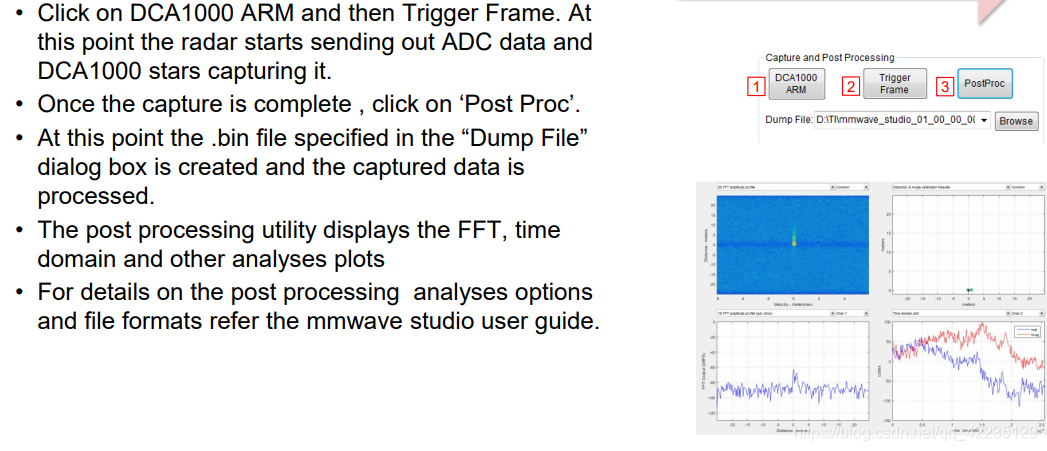

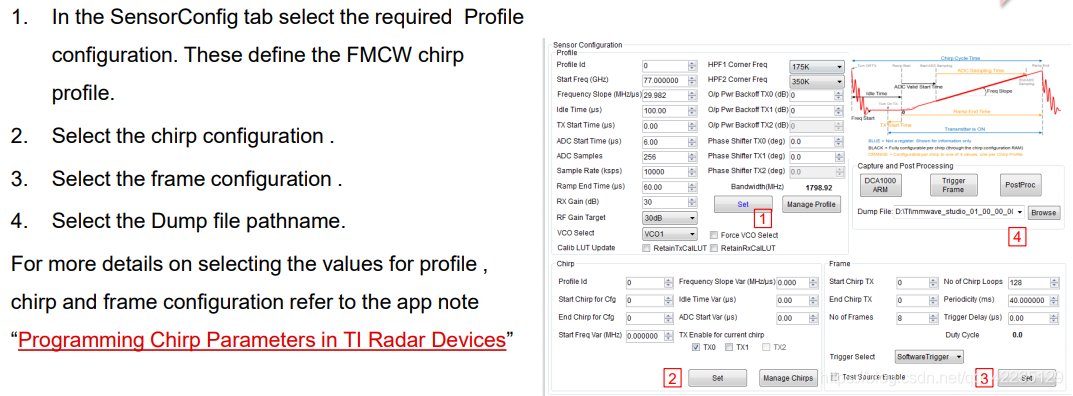

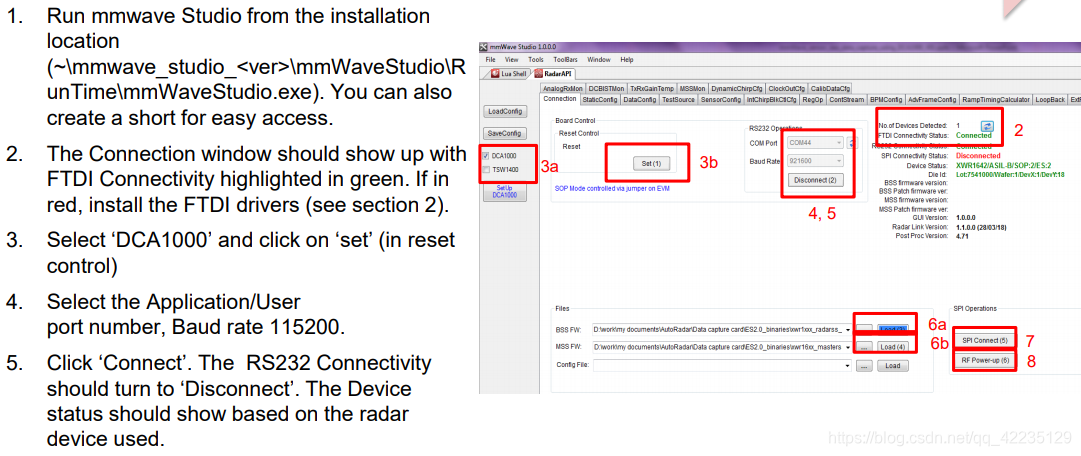

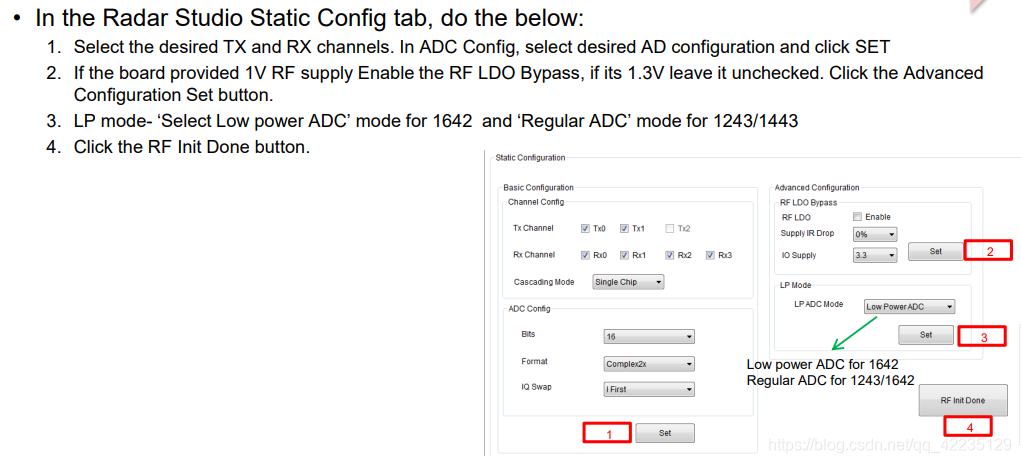

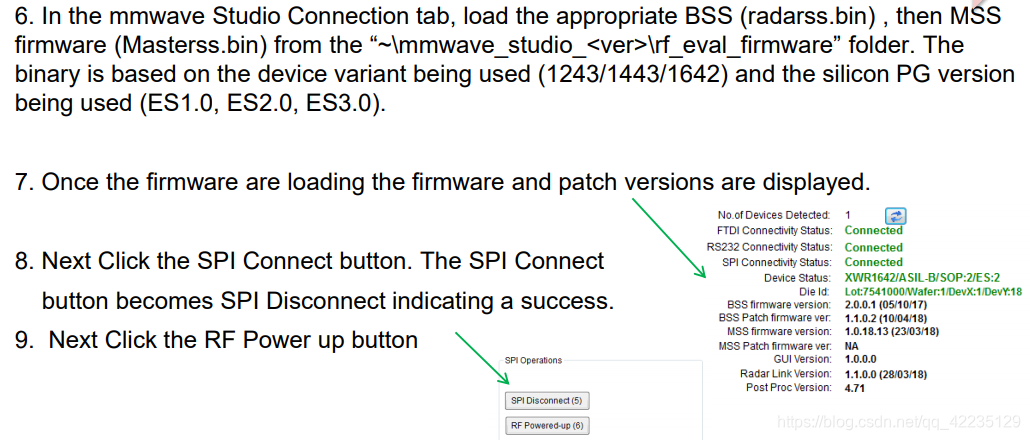

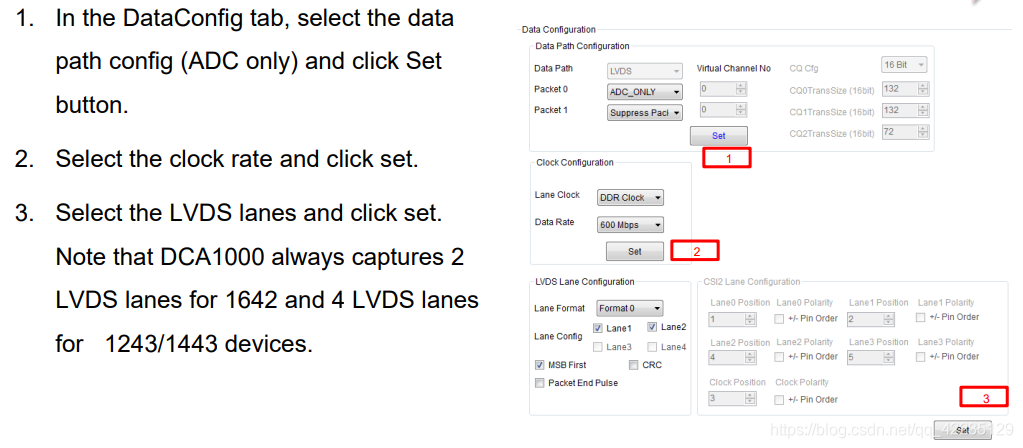

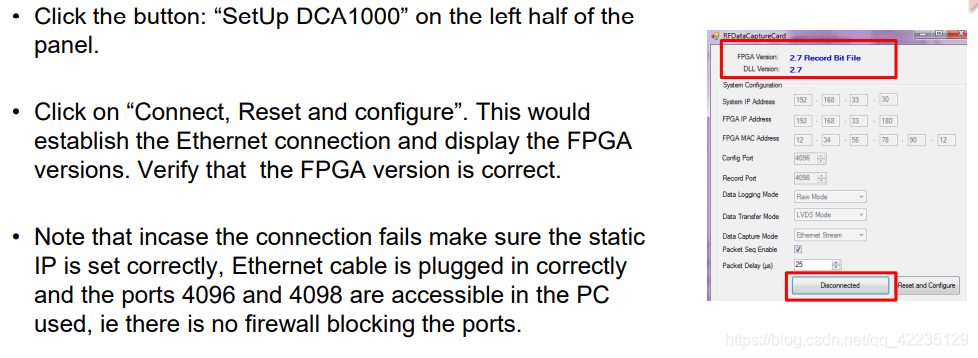

4. 采集数据

步骤如下所示。

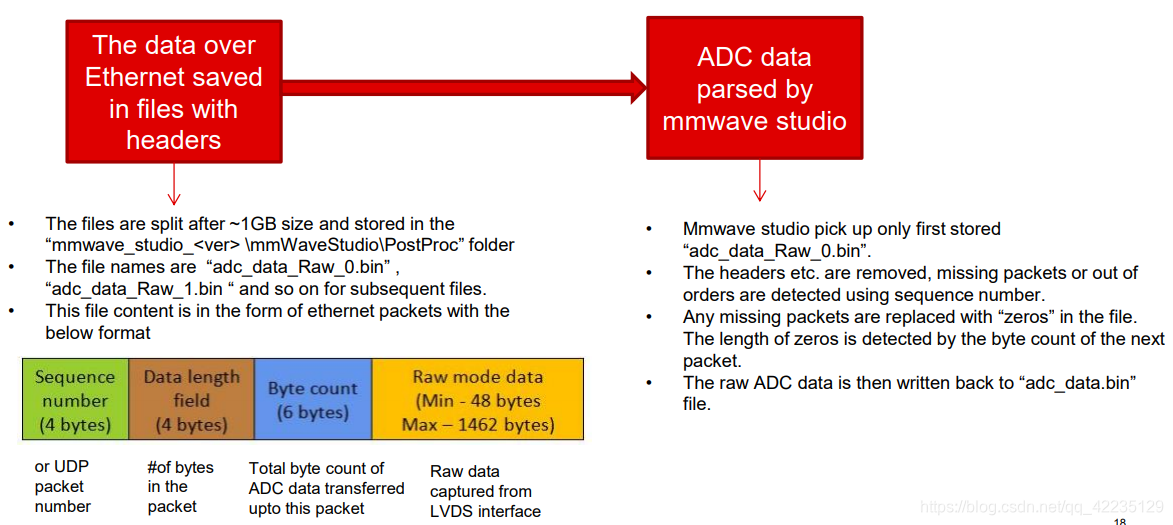

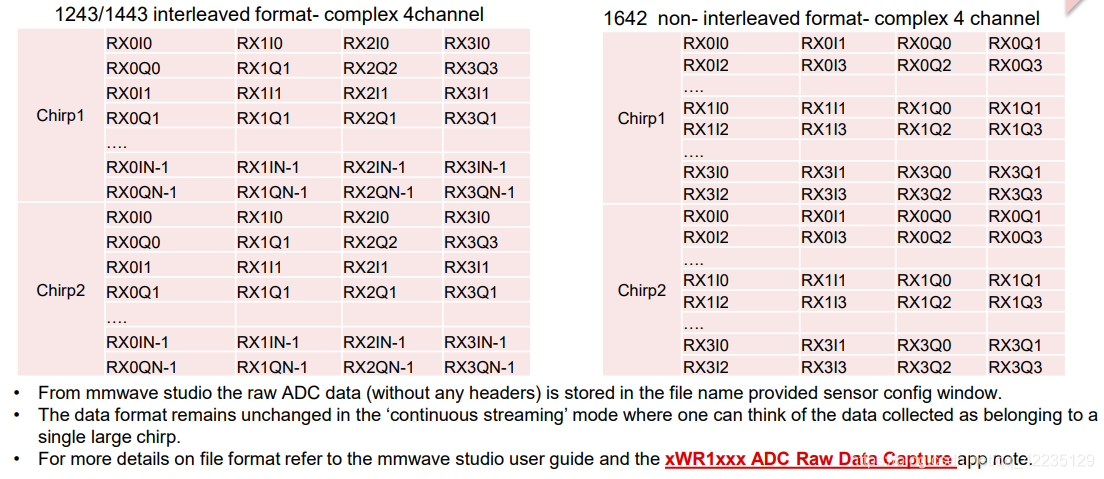

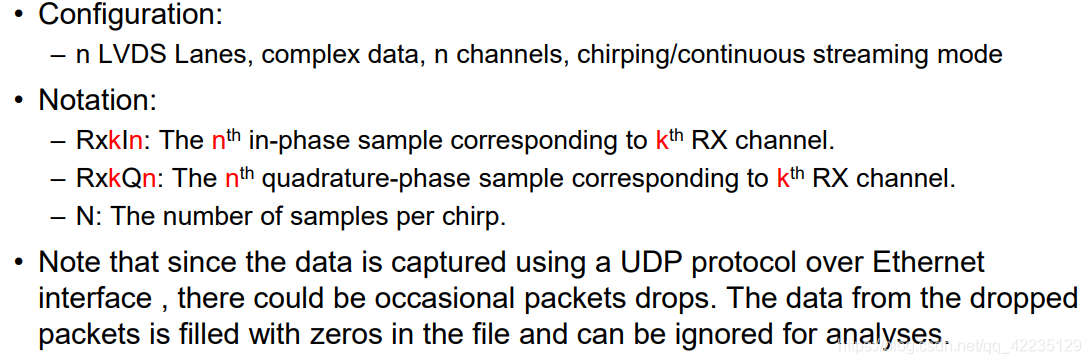

5. 采集的数据文件的格式

6. 数据采集存储的数据流

参考资料

1. 熟悉mmWave Studio使用可参考 mmWave studio user guide
2. 熟悉DCA100参考  DCA1000 user guide
3. 波形参数设置参考 Programming Chirp Parameters in TI Radar Devices
4. 本文参考文档   mmwave sensor raw data capture using dca1000
