时序弧：

  1. 静态时序分析是基于timing arc数据的时序分析。

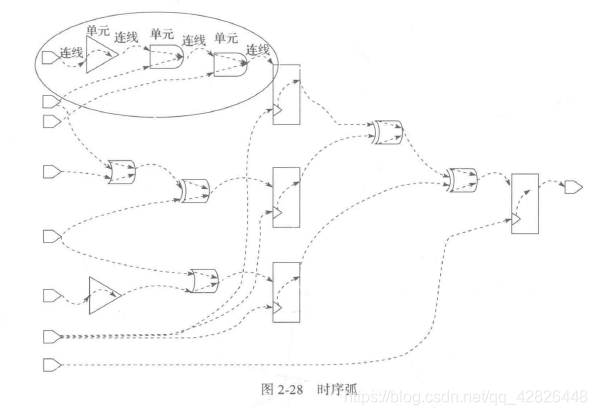

  2. 时序弧是用来描述两个节点延时信息的数据，时序弧的信息分为连线延时和单元延时。
  3. 连线延时是单元输出端口和删除网络负载之间的延时信息；单元延时是单元输入端口到输出端口的延时信息。因此一条完整路径的时序信息计算由连线延时和单元延时组成。

在这里插入图片描述

  1. 单元延时的时序弧分为基本时序弧和约束时序弧。
  2. 基本时序弧包括组合时序弧、边沿时序弧、复位清零时序弧、三态使能时序弧等。
  3. 约束时序弧包括建立时序弧、保持时序弧、 恢复时序弧、移除时序弧和脉冲时序弧/
  4. 组合时序弧根据单元功能逻辑的不同，分为3种：
    在这里插入图片描述
