【无人机控制】无人机飞行动力学与控制simulink实现

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知，求助可私信。

🔥 内容介绍

无人机（Unmanned Aerial Vehicle, UAV）凭借其灵活性和多功能性，已广泛应用于各个领域，例如航拍摄影、快递递送、环境监测以及军事侦察等。 然而，无人机的自主飞行离不开精准的飞行动力学模型以及高效的控制算法。本文将深入探讨无人机的飞行动力学建模，并阐述利用Simulink平台实现无人机姿态和轨迹控制的方法。

一、无人机飞行动力学模型

无人机的飞行动力学模型是一个高度非线性、多变量的复杂系统。其动力学特性受到诸多因素的影响，包括机体结构参数、空气动力特性、推进系统特性以及环境因素等。为了简化建模过程，通常采用简化的动力学模型，例如四旋翼无人机的动力学模型，其基于牛顿-欧拉方程建立。

首先，需要定义无人机的坐标系。通常采用三个坐标系：地球坐标系（E系）、机体坐标系（B系）以及惯性坐标系（I系）。E系固定于地面，I系与E系重合，但其原点位于无人机质心。B系固定于无人机机体，其原点也位于无人机质心。

然后，根据牛顿第二定律，可以建立无人机在三个方向上的运动方程：

•

以上方程中，外力𝐹F主要包括重力、推力以及空气动力；外力矩𝑀M主要包括由电机产生的力矩以及空气动力矩。 需要根据具体无人机模型，对这些力和力矩进行精确建模。例如，推力通常与电机转速的平方成正比，空气动力则需要考虑空气密度、速度以及机翼形状等因素。

为了便于在Simulink中实现，通常将上述非线性动力学方程进行线性化处理，得到小扰动模型。线性化处理将复杂的非线性系统简化为线性系统，方便进行控制器的设计与分析。 线性化过程通常在平衡点附近进行，需要根据具体的飞行状态选择合适的平衡点。

二、无人机控制策略与Simulink实现

无人机的控制目标通常包括姿态控制和轨迹控制。姿态控制的目标是使无人机保持或达到期望的姿态角（滚转角、俯仰角、偏航角）；轨迹控制的目标是使无人机沿着期望的轨迹飞行。

常见的控制策略包括PID控制、LQR控制以及非线性控制等。

• PID控制: PID控制是一种经典的反馈控制策略，其简单易懂，应用广泛。在Simulink中，可以直接使用PID控制器模块实现。PID控制器的参数需要根据实际情况进行调节，以获得最佳的控制效果。

• LQR控制: LQR（Linear Quadratic Regulator）控制是一种最优控制策略，其通过求解Riccati方程，得到最优的控制增益。LQR控制能够在满足系统稳定性的前提下，最小化系统的代价函数。在Simulink中，可以使用LQR控制器模块，或者通过编写自定义模块实现。

• 非线性控制: 由于无人机系统的高度非线性特性，非线性控制策略能够更好地处理系统的非线性特性，实现更精准的控制。常见的非线性控制策略包括反步法、滑模控制等。 Simulink提供了丰富的模块，可以方便地实现各种非线性控制算法。

在Simulink中实现无人机控制，需要建立无人机的动力学模型，然后根据选择的控制策略设计控制器。 Simulink提供了丰富的模块库，例如积分器、求解器、控制器模块以及信号处理模块等，可以方便地构建无人机控制系统。 为了进行仿真验证，还需要添加传感器模块模拟实际的传感器数据，例如陀螺仪、加速度计以及GPS等。 通过仿真，可以分析控制器的性能，并对控制参数进行调整，最终实现对无人机的精确控制。

三、总结与展望

本文详细介绍了无人机的飞行动力学建模以及利用Simulink平台实现无人机姿态和轨迹控制的方法。 Simulink平台为无人机控制系统的设计、仿真和验证提供了强大的工具。 然而，实际应用中，无人机的控制系统还需要考虑各种复杂的因素，例如风扰动、传感器噪声以及系统故障等。 未来的研究方向可以关注更加鲁棒的控制算法、更精确的动力学模型以及更有效的控制策略，以提高无人机的自主飞行能力和可靠性。 此外，深度学习等人工智能技术也为无人机控制提供了新的思路和方法，值得进一步探索。

📣 部分代码

function drawSpacecraftBody(uu)

scale = 20;

% process inputs to function

pn       = uu(1)*scale;       % inertial North position

pe       = uu(2)*scale;       % inertial East position

pd       = uu(3)*scale;       % inertial Down position

phi      = uu(4);             % roll angle

theta    = uu(5);             % pitch angle

psi      = uu(6);             % yaw angle

t        = uu(7);             % time

% define persistent variables

persistent aircraftOrigin;

if t==0

    figure(1); clf;

    aircraftOrigin = drawBody(pn, pe, pd, phi, theta, psi, []);

    title('Box')

    xlabel('East')

    ylabel('North')

    zlabel('-Down')

    view(32,47)  % set the view angle for figure

    axis([-100*scale,100*scale,-100*scale,100*scale,-100*scale, 100*scale]);

    grid on



    % at every other time step, redraw box

else

    drawBody(pn, pe, pd, phi, theta, psi, aircraftOrigin);

end

end

function handle = drawBody(pn, pe, pd, phi, theta, psi, handle)

% define points on spacecraft in local NED coordinates

NED = spacecraftPoints;

% rotate spacecraft by phi, theta, psi

NED = rotate(NED, phi, theta,psi);

% transle spacecraft to [pn, pe, pd];

NED = translate(NED, pn, pe, pd);

% transform vertices form NED to XYZ

R = [...

    0, 1, 0;...

    1, 0, 0;...

    0, 0, -1];

XYZ = R*NED;

% plot spacecraft

if isempty(handle)

    handle = plot3(XYZ(1,:), XYZ(2,:), XYZ(3,:));

else

    set(handle, 'XData', XYZ(1,:),'YData', XYZ(2,:),'ZData', XYZ(3,:));

    drawnow

end

end

function XYZ = rotate(XYZ, phi, theta, psi)

% define rotaion matrix

R_roll = [...

    1, 0, 0;...

    0, cos(phi), -sin(phi);...

    0, sin(phi), cos(phi)];

R_pitch = [...

    cos(theta), 0, sin(theta);...

    0, 1, 0;...

    -sin(theta), 0, cos(theta)];

R_yaw = [...

    cos(psi), -sin(psi), 0;...

    sin(psi), cos(psi), 0;...

    0, 0, 1];

R = R_roll*R_pitch*R_yaw;

% rotate vertice

XYZ = R*XYZ;

end

function XYZ = translate(XYZ, pn, pe, pd)

XYZ = XYZ + repmat([pn;pe;pd], 1, size(XYZ,2));

end

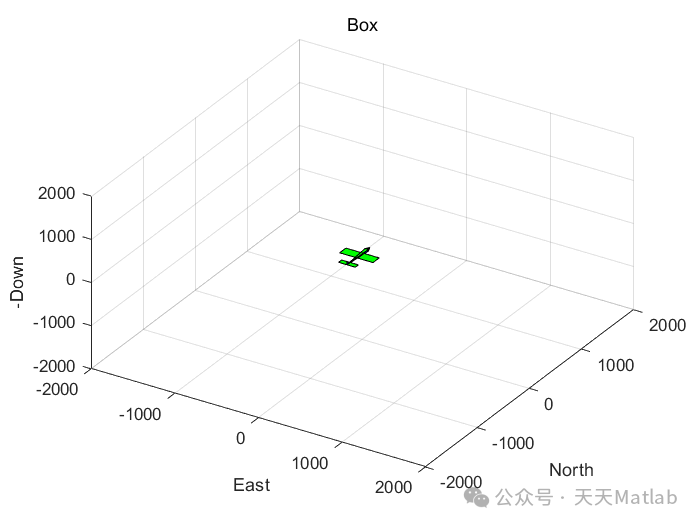

⛳️ 运行结果
