在标准SPI配置下，SPI设备除了包含基本的SPI特性外，还具备以下一些标准功能，这些功能如下所示：

支持FPGA内部的多主设备配置，其中使用单独的_I（输入）、_O（输出）、_T（三态）表示三态端口。这种配置允许在FPGA内部有多个主设备共享SPI总线，通过三态驱动器来实现。
在默认配置下支持N次8位数据字符的传输。默认的SPI模式实现了通过写入SPI SSR（SPI状态/控制寄存器）来手动控制SS（从设备选择）输出的功能。

此模式只能与外部从属设备一起使用。

在SPI通信中，当FIFO被禁用时，可以选择一个可选操作，使得主设备在每次传输8位字符时自动切换SS（从设备选择）输出。这是通过SPI控制寄存器（SPICR）中的某个特定位来实现。

当主设备需要向特定的从设备发送数据时，它会将相应的SS线拉低（通常表示选中该从设备）。然后，在每个8位字符传输完成后，主设备会自动切换SS线，以便选择下一个从设备或继续与当前从设备通信。

支持多主设备环境，这通常是通过三态驱动器来实现。在多主设备环境中，可能存在多个主设备试图同时访问同一从设备的情况，因此需要软件仲裁来解决可能的冲突。
支持多从设备环境，能够自动生成额外的从设备选择输出信号，以便主设备可以选择性地与不同的从设备进行通信。
在主模式下，SPI控制器支持的最大时钟速率可达AXI时钟速率的一半。
在从模式下，由于AXI和SPI时钟之间的同步方法，最大时钟速率降至AXI时钟速率的四分之一。注意，在从模式下不支持C_SCK_RATIO = 2的配置。当配置为从模式时，需要确保AXI和外部时钟信号是对齐的。
具有一个可配置的波特率生成器，用于生成SPI时钟信号。这允许用户根据应用需求调整SPI通信的速率。
不支持WCOL（写冲突）标志，因此WCOL不能用作写冲突错误指示。在SPI数据传输进行中时，不应向发送寄存器写入数据。
支持背靠背（back-to-back）事务，即在不中断的情况下进行多个字节、半字或字的传输。这要求发送FIFO在传输过程中始终不为空，接收FIFO始终不为满。
所有SPI传输都是全双工的，意味着主设备向从设备发送一个8位数据字符的同时，从设备也在向主设备发送一个独立的8位数据字符。这可以视为一个循环的16位移位寄存器，其中SPI主设备中的8位移位寄存器与SPI从设备中的另一个8位移位寄存器相连。

在SPI多主设备配置中，连接到给定从设备（第N个设备）的SPI总线通常由以下四根线组成：

Serial Clock (SCK): 串行时钟线，用于同步主设备和从设备之间的数据传输。所有连接到SPI总线的从设备和主设备都共享这根线。
IO0 (Master Out, Slave In (MOSI)): 主设备数据输出，从设备数据输入线。主设备通过这根线发送数据到从设备，而从设备通过监听这根线来接收数据。同样，这根线也是所有连接到SPI总线的设备所共享的。
IO1 (Master In, Slave Out (MISO)): 主设备数据输入，从设备数据输出线。从设备通过这根线发送数据到主设备，主设备通过监听这根线来接收数据。这根线也是共享的。
Slave Select (SS(N)): 从设备选择线，也称为片选线或NSS（Negative Slave Select）。在SPI多主配置中，每个从设备都有一个独特的SS线，用于标识和选择该从设备以进行通信。当主设备需要与某个特定的从设备通信时，它会将对应从设备的SS线拉低（激活状态），而保持其他从设备的SS线为高电平（非激活状态）。这样，只有被选中的从设备会响应主设备的通信请求。

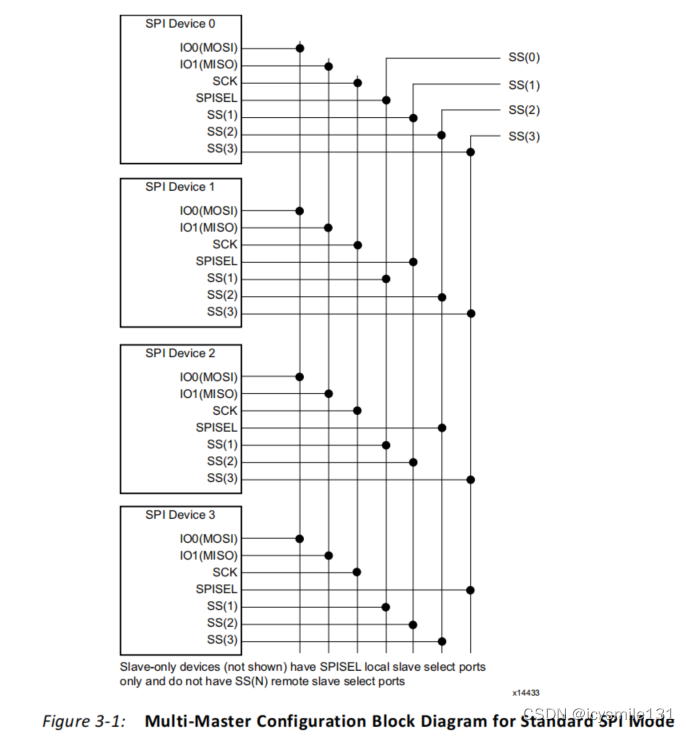

虽然SCK、IO0(MOSI)和IO1(MISO)这三根线是共享的，但每个从设备都有一个独特的SS线，用于在多主配置中区分和选择从设备，如下图所示。此外，任何连接到SPI总线的设备（无论是主设备还是从设备）都可以根据配置（例如通过寄存器设置）在运行时动态地切换其角色（从主设备变为从设备，或从从设备变为主设备）。
