FSPI的PCB设计

FSPI是一种灵活的串行接口控制器，RK3588芯片中有1个FSPI控制器，可用来连接FSPI设备。

RK3588 FSPI 控制器有如下特点：

1）支持串行NOR Flash，串行Nand Flash；

2）支持SDR模式；

3）支持1线，2线以及4线模式。

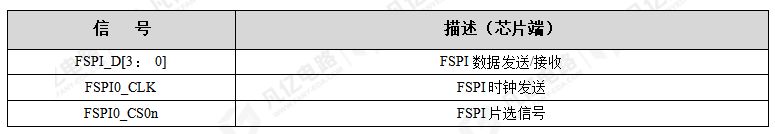

管脚定义如表1所示：

图1 FSPI功能管脚定义

FSPI的PCB设计布局布线注意事项：

1、FSPI电源的去耦电容布局时需靠近管脚放置，如图1所示；

2、FSPI_CLK信号需要包地处理，并且在地线上均匀的打上过孔，如图2所示；

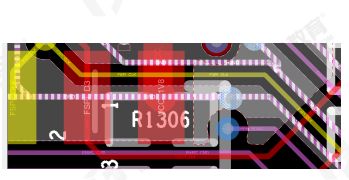

图1 去耦电容的放置

图2 时钟包地处理图示

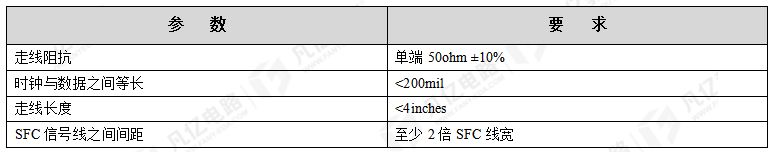

FSPI其他的PCB设计布线主要事项，如表7-12所示：

表7-12 FSPI其他的PCB设计布线主要事项
