ESD与EOS区别

最近小白在做项目时，被一个实习生问道了，关于EOS与ESD区别。说实话，以前专注于测试debug的我，在回答对方时，并没法做到太全面的解答。于是乎，借助周内的空闲时间，小白还是简单学习总结了一番。

首先先从英文上了解下
EOS：Electrical Over Stress即指电性过应力，当外接电流或者电压超过器件的最大规范条件时，器件性能会减弱甚至损坏。
ESD:Electron Static Discharge 静电放电是指电荷从一个物体转移到另一个物体，属于一种客观的自然现象。同时针对IC ESD又分为HBM MM CDM三种模型，针对整机分为接触与空气。

一 特点

EOS往往是持续的时间长(us级别)，电压小，但是能量高。而ESD持续的时间短(ns级别)，电压高，然而能量低。在手机领域中，浪涌最高电压测试往往在USB接口的VBUS处，浪涌测试值300V，而ESD整机测试的最高电压为15KV。

二 现象

从表现来看，如果你跟过产线，跟进不良IC单体供应商的分析报告的话，其实你就会发现EOS与ESD针对芯片的破坏是不一样的。ESD往往带来的是芯片“点损伤“，而EOS往往是”面损伤“。

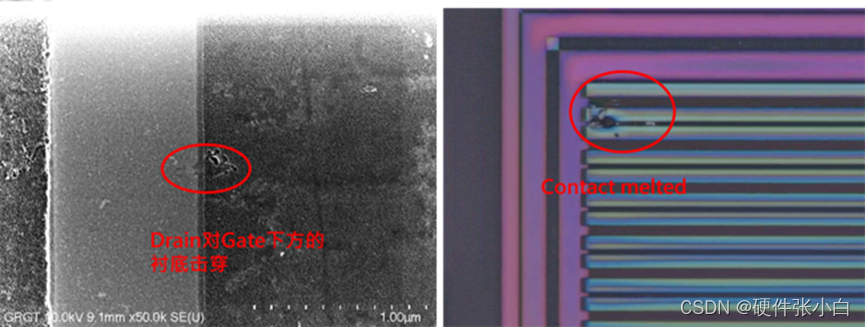

ESD失效

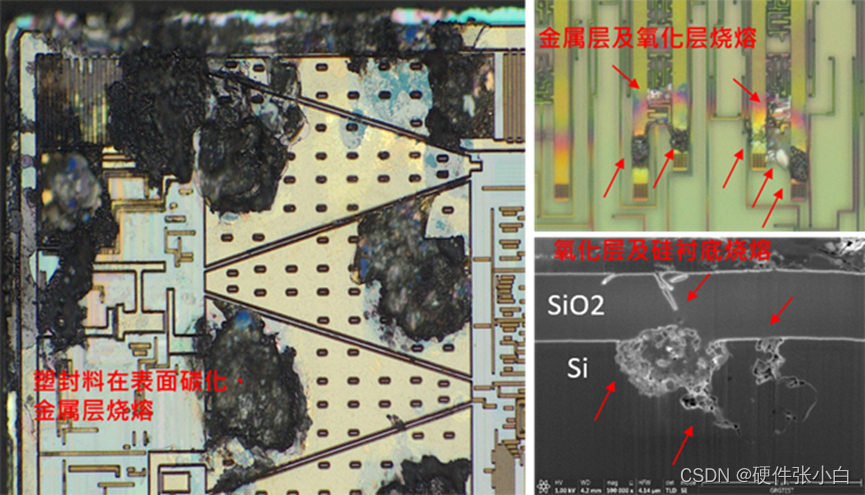

EOS失效

三 波形曲线

静电曲线

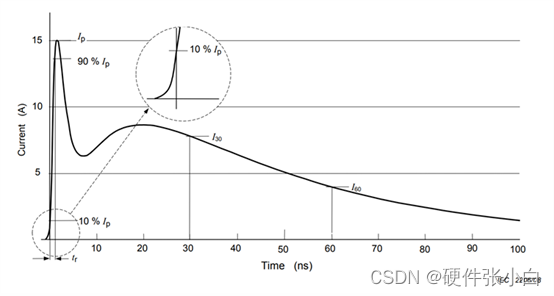

静电波形由IEC61000-4-2定义
Tr为90% Ip与10% Ip的时间差值，Tr较小，仅为0.8ns±25%，所以保护器件的响应时间非常重要。同时静电的持续时长约为100ns。

浪涌曲线

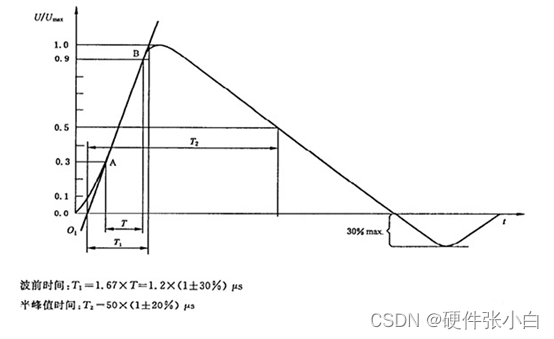

2/50uS(8/20uS) 组合波
开路电压波形参数（1. 2/50uS）

短路电流波形参数(8/20uS)

四 产生方式

EOS的产生主要来自于电源的不稳定，热插拔以及测试过程中接线错误所导致。
而ESD的静电主要来自于摩擦与人体的接触所带来的。
