EtherCAT通信主站----PDO过程数据映射

EtherCAT其中COE在数据链路层采用EtherCAT协议，在运用层采用CanOpen协议，其和兴是对象字典，对PDO和SDO相关知识，可以参考CanOpen通信----PDO与SDO,本文将只PDO的映射相关知识。

FMMU与Sync Manager配置

为了使SDO与PDO数据能在EtherCAT数据链路层上得到正确解析，需要对FMMU与Sync Manager（同步管理器）进行如下配置

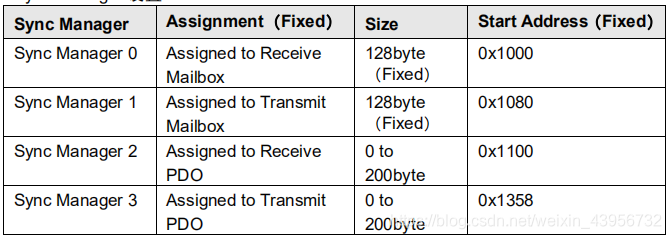

  • 同步管理配置地址
    在这里插入图片描述

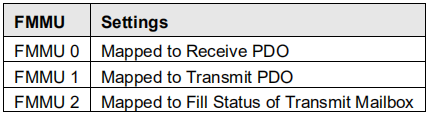

  • 现场总线管理单元FMMU
    在这里插入图片描述
  • PDO相关设置对应时间点

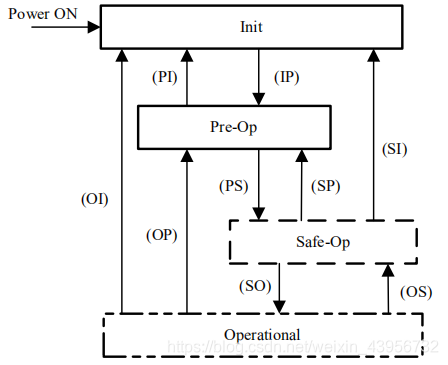

    网络状态机如下，其中设置操作在预运行到安全运行阶段
    在这里插入图片描述
    Pre-Op to Safe-Op：
    （1）主站为过程数据配置同步管理器（S
