LIO-SAM代码解析——imuPreintegration.cpp

传感器输入： IMU，Point Cloud， GPS（可选）
输出 ： IMU 频率的odometry

imageProjection.cpp: 接受IMU，PointCloud以及IMU预积分输出的IMU odometry（系统刚初始化时没有IMU odometry）。

• 主要功能：
  1. 基于IMU odometry得到系统的初始位姿
  2. 将点云投影到cv::mat中，做相应的预处理
  3. 对原始点云数据做运动补偿（点云的去畸变补偿在代码中只应用于旋转部分，注释掉了平移部分）

featureExtraction.cpp :

• 主要功能：
  1. 提取点云边缘特征和面特征

mapOptimization.cpp:

• 主要功能：
  1. 将提取到点云特征与地图中的边缘特征和面特征进行配准
  2. 配准后得到当前帧在地图中的位姿
  3. 图优化： 将lidar的帧间约束，回环的约束，（GPS因子）添加到因子图中

imuPreintegration.cpp:一开始并没有工作，只有收到lidar odometry后才会工作

• 主要功能：
  1. 图优化：lidar odometry和IMU的帧间约束添加到因子图中
  2. 估计IMU零偏

imuPreintegration.cpp

主函数主要存在两个类IMUPreintegration ImuP和TransformFusion TF。

其中TransformFusion 负责订阅来自mapOptimization的lidar odometry和来自IMUPreintegration的IMU数据，根据前一时刻激光里程计，和当前时刻的IMU里程计变换增量，计算当前时刻里程计

合并一个低频但高精度的里程计和一个高频但低精度的里程计，输出一个高频高精度的里程计

IMUPreintegration 负责1. 基于激光里程计，两帧激光里程计之间的IMU预积分量构建因子图，优化当前帧的状态（包括位姿，速度，偏置）。2. 以优化后的状态为基础，施加IMU预积分量，得到每一时刻的IMU里程计。

1. TransformFusion 类

TransformFusion()
    {
        // 如果lidar帧和baselink不是同一个坐标系  // 通常baselink指车体系
        // ros 官方推荐使用try catch查找tf的变换
        if(lidarFrame != baselinkFrame)
        {
            try
            {   // 查询一下lidar和baselink之间的tf变换,赋值给lidar2Baselink // ros::Time(0): 表示最新时刻
                tfListener.waitForTransform(lidarFrame, baselinkFrame, ros::Time(0), ros::Duration(3.0));
                tfListener.lookupTransform(lidarFrame, baselinkFrame, ros::Time(0), lidar2Baselink);
            }
            catch (tf::TransformException ex)
            {
                ROS_ERROR("%s",ex.what());
            }
        }

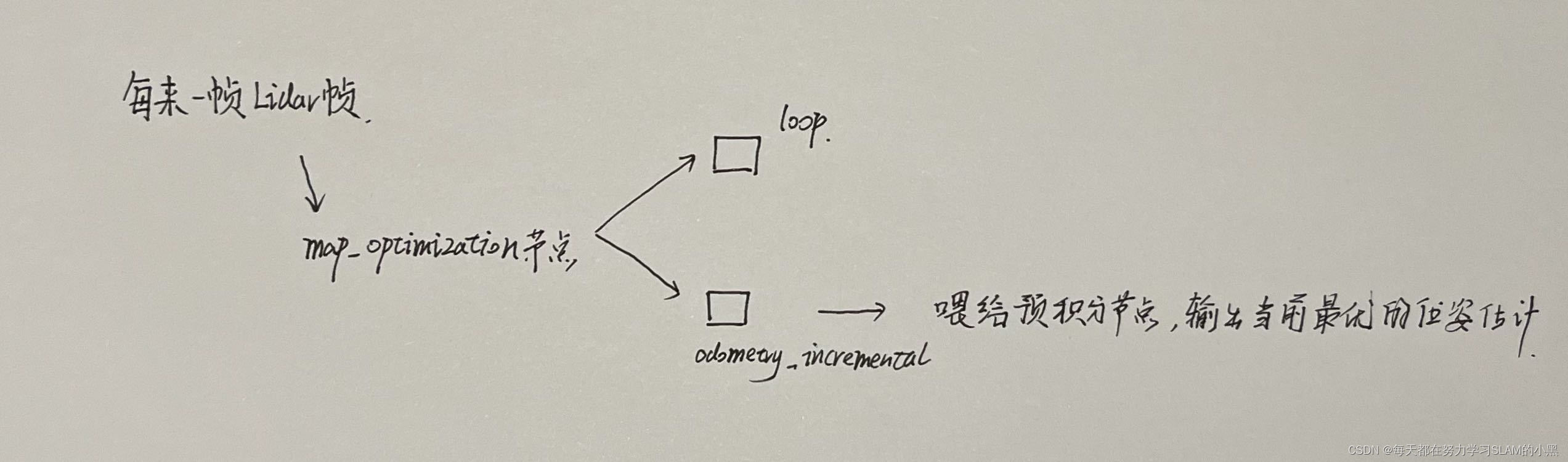

        // 订阅地图优化节点的全局位姿和预积分节点的增量位姿
        subLaserOdometry = nh.subscribe<nav_msgs::Odometry>("lio_sam/mapping/odometry", 5, &TransformFusion::lidarOdometryHandler, this, ros::TransportHints().tcpNoDelay());
        subImuOdometry   = nh.subscribe<nav_msgs::Odometry>(odomTopic+"_incremental",   2000, &TransformFusion::imuOdometryHandler,   this, ros::TransportHints().tcpNoDelay());

        pubImuOdometry   = nh.advertise<nav_msgs::Odometry>(odomTopic, 2000);
        pubImuPath       = nh.advertise<nav_msgs::Path>    ("lio_sam/imu/path", 1);
    }

1.1. lidarOdometryHandler

主要负责保存全局位姿Twl

void lidarOdometryHandler(const nav_msgs::Odometry::ConstPtr& odomMsg)
{
    std::lock_guard<std::mutex> lock(mtx);
    lidarOdomAffine = odom2affine(*odomMsg);
    lidarOdomTime = odomMsg->header.stamp.toSec();
}

1.2. imuOdometryHandler⭐

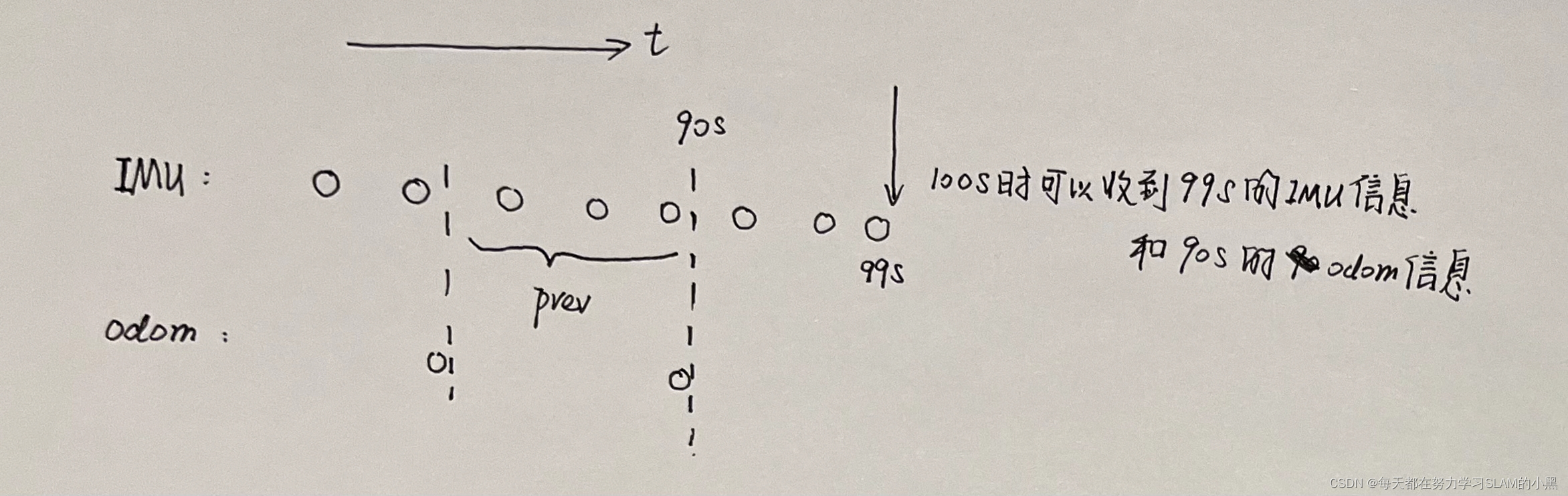

• 基于最新lidar帧之后的IMU里程计数据计算出IMU的增量，补偿到lidar的位姿即可得到最新的预测位姿：

以IMU的频率向外发布位姿：

基于90s是估计出的最佳位姿与之后还未处理的IMU位姿做积分推算，推算出当前IMU意义上的位姿的结果。

// 弹出时间戳小于最新lidar位姿时刻之前的imu里程计数据
        while (!imuOdomQueue.empty())
        {
            if (imuOdomQueue.front().header.stamp.toSec() <= lidarOdomTime)
                imuOdomQueue.pop_front();
            else
                break;
        }
        // 计算最新队列里imu里程计的增量
        Eigen::Affine3f imuOdomAffineFront = odom2affine(imuOdomQueue.front());
        Eigen::Affine3f imuOdomAffineBack = odom2affine(imuOdomQueue.back());
        Eigen::Affine3f imuOdomAffineIncre = imuOdomAffineFront.inverse() * imuOdomAffineBack;
        // 增量补偿到lidar的位姿上去，就得到了最新的预测的位姿
        Eigen::Affine3f imuOdomAffineLast = lidarOdomAffine * imuOdomAffineIncre;

• 发送全局一致位姿的最新位姿

		float x, y, z, roll, pitch, yaw;
        // 分解成平移+欧拉角的形式
        pcl::getTranslationAndEulerAngles(imuOdomAffineLast, x, y, z, roll, pitch, yaw);

        // publish latest odometry
        nav_msgs::Odometry laserOdometry = imuOdomQueue.back();
        laserOdometry.pose.pose.position.x = x;
        laserOdometry.pose.pose.position.y = y;
        laserOdometry.pose.pose.position.z = z;
        laserOdometry.pose.pose.orientation = tf::createQuaternionMsgFromRollPitchYaw(roll, pitch, yaw);
        pubImuOdometry.publish(laserOdometry);

• 更新tf

		static tf::TransformBroadcaster tfOdom2BaseLink;
        tf::Transform tCur;
        tf::poseMsgToTF(laserOdometry.pose.pose, tCur);
        if(lidarFrame != baselinkFrame)
            tCur = tCur * lidar2Baselink;
        // 更新odom到baselink的tf
        tf::StampedTransform odom_2_baselink = tf::StampedTransform(tCur, odomMsg->header.stamp, odometryFrame, baselinkFrame);
        // 发送tf
        tfOdom2BaseLink.sendTransform(odom_2_baselink);

• 发送imu里程计的轨迹

		if (imuTime - last_path_time > 0.1)
        {
            last_path_time = imuTime;
            geometry_msgs::PoseStamped pose_stamped;
            pose_stamped.header.stamp = imuOdomQueue.back().header.stamp;
            pose_stamped.header.frame_id = odometryFrame;
            pose_stamped.pose = laserOdometry.pose.pose;
            // 把最新的位姿放入轨迹中
            imuPath.poses.push_back(pose_stamped);
            // 把lidar时间戳之前的轨迹全部擦除（只显示当前lidar帧到最新imu帧的轨迹）
            while(!imuPath.poses.empty() && imuPath.poses.front().header.stamp.toSec() < lidarOdomTime - 1.0)
                imuPath.poses.erase(imuPath.poses.begin());
            // 发布轨迹，这个轨迹实际上是可视化imu预积分节点输出的预测值
            if (pubImuPath.getNumSubscribers() != 0)
            {
                imuPath.header.stamp = imuOdomQueue.back().header.stamp;
                imuPath.header.frame_id = odometryFrame;
                pubImuPath.publish(imuPath);
            }
        }

2. IMUPreintegration 类

IMUPreintegration()
    {
        // 订阅IMU信息，接受到IMU信息执行imuHandler,预测每一时刻（imu频率）的imu里程计
        subImu      = nh.subscribe<sensor_msgs::Imu>  (imuTopic, 2000, &IMUPreintegration::imuHandler, this, ros::TransportHints().tcpNoDelay());
        // 订阅地图优化节点的增量里程计消息，并执行odometryHandler,用两帧之间的imu预计分量构建因子图，优化当前帧位姿（这个位姿仅用于更新每时刻的imu里程计，以及下一次因子图优化）
        subOdometry = nh.subscribe<nav_msgs::Odometry>("lio_sam/mapping/odometry_incremental",5, &IMUPreintegration::odometryHandler, this, ros::TransportHints().tcpNoDelay());
        // 发布imu里程计
        pubImuOdometry = nh.advertise<nav_msgs::Odometry> (odomTopic+"_incremental", 2000);

• 2个订阅：
  高频率的IMU数据；
  低频率的lidar里程计；
• 1个发布：
  高频率的IMU里程计，随imuHandler()发布。

然后设置IMU预积分的噪声方差：

		// gtsam::PreintegrationParams： 预积分相关参数，我们对imu数据进行预积分之前通常需要实现直到imu的噪声，重力方向等参数
        boost::shared_ptr<gtsam::PreintegrationParams> p = gtsam::PreintegrationParams::MakeSharedU(imuGravity);
        p->accelerometerCovariance  = gtsam::Matrix33::Identity(3,3) * pow(imuAccNoise, 2); // acc white noise in continuous
        p->gyroscopeCovariance      = gtsam::Matrix33::Identity(3,3) * pow(imuGyrNoise, 2); // gyro white noise in continuous
        // 速度积分得到位置时的噪声
        p->integrationCovariance    = gtsam::Matrix33::Identity(3,3) * pow(1e-4, 2); // error committed in integrating position from velocities
        gtsam::imuBias::ConstantBias prior_imu_bias((gtsam::Vector(6) << 0, 0, 0, 0, 0, 0).finished());; // assume zero initial bias

分别是重力加速度大小，线加速度噪声协方差，角速度噪声协方差，积分速度到位移的协方差和bias，后两个是拍脑袋写的，头三个都是在utility.h从配置文件中读取的。

接下来设置的是状态量：位移，速度和bias的先验噪声,

		// 初始位姿置信度设置比较高  三维姿态+三维位置
        priorPoseNoise  = gtsam::noiseModel::Diagonal::Sigmas((gtsam::Vector(6) << 1e-2, 1e-2, 1e-2, 1e-2, 1e-2, 1e-2).finished()); // rad,rad,rad,m, m, m
        // 初始速度之置信度就设置差一点
        priorVelNoise   = gtsam::noiseModel::Isotropic::Sigma(3, 1e4); // m/s  ，方差设置为10的四次方，认为置信度很低
        // 零偏的置信度也设置高一点
        priorBiasNoise  = gtsam::noiseModel::Isotropic::Sigma(6, 1e-3); // 1e-2 ~ 1e-3 seems to be good

然后是两帧之间pose的噪声和bias的噪声：

		// 正常情况下lidar odom的协方差矩阵
        correctionNoise = gtsam::noiseModel::Diagonal::Sigmas((gtsam::Vector(6) << 0.05, 0.05, 0.05, 0.1, 0.1, 0.1).finished()); // rad,rad,rad,m, m, m
        // lidar odom退化后的协方差矩阵
        correctionNoise2 = gtsam::noiseModel::Diagonal::Sigmas((gtsam::Vector(6) << 1, 1, 1, 1, 1, 1).finished()); // rad,rad,rad,m, m, m
        // 两帧bias的协方差矩阵
        noiseModelBetweenBias = (gtsam::Vector(6) << imuAccBiasN, imuAccBiasN, imuAccBiasN, imuGyrBiasN, imuGyrBiasN, imuGyrBiasN).finished();

如果输入的lidar里程计有较大的误差，那么pose噪声就使用correctionNoise2，一般情况用correctionNoise。

最后是2个预积分器，分别用于图优化中使用和输出IMU里程计时使用：

 // gtsam::PreintegratedImuMeasurements: 跟预积分相关的计算就在这个类中实现
        // imu预积分器，用于预测每一时刻（imu频率）的IMU里程计（转到lidar系了，与激光里程计同一个系）
        imuIntegratorImu_ = new gtsam::PreintegratedImuMeasurements(p, prior_imu_bias); // setting up the IMU integration for IMU message thread
        // imu预积分器，用于因子图优化
        imuIntegratorOpt_ = new gtsam::PreintegratedImuMeasurements(p, prior_imu_bias); // setting up the IMU integration for optimization

2.1. imuHandler

这个函数是发布IMU里程计的，由于预积分器在odometry()中被更新了，相关的信息都在里面，那么就可以根据输入的高频IMU数据发布同样高频的IMU里程计信息。（被imageProjection和tranformFusion订阅）

• 当来了IMU数据的时候，首先对IMU数据进行坐标转换，转化到lidar系下：

	void imuHandler(const sensor_msgs::Imu::ConstPtr& imu_raw)
    {
        std::lock_guard<std::mutex> lock(mtx);
        // imu原始测量数据转换到lidar系，加速度、角速度、RPY
        sensor_msgs::Imu thisImu = imuConverter(*imu_raw);

注意了，由于IMU数据不包括位移，所以这个坐标变换只涉及到旋转。
在odometryHandler()里，我们可以看到gtsam::Pose3 curPose = lidarPose.compose(lidar2Imu)，他说把lidarpose转换到IMU系，但是这里又是把IMU数据转到lidar系，岂不是冲突了吗？我们再看看lidar2Imu:
gtsam::Pose3 lidar2Imu = gtsam::Pose3(gtsam::Rot3(1, 0, 0, 0), gtsam::Point3(extTrans.x(), extTrans.y(), extTrans.z()));

只涉及到平移的变换，不涉及旋转变换。所以说，整个类，是在lidar坐标系下进行的，原点却是body坐标系的原点。

• 把来的最新一个imu数据加到预积分器里：

      imuIntegratorImu_->integrateMeasurement(gtsam::Vector3(thisImu.linear_acceleration.x, thisImu.linear_acceleration.y, thisImu.linear_acceleration.z),
                                                gtsam::Vector3(thisImu.angular_velocity.x,    thisImu.angular_velocity.y,    thisImu.angular_velocity.z), dt);

• 用当前已经收到的最新的激光里程计时刻对应的状态、偏置，施加从该时刻开始到当前时刻的imu预计分量，得到当前时刻的状态：

        // predict odometry
        // 根据这个值预测最新的状态
        // predict： 预积分量可以计算出两帧之间的相对位置，速度，姿态的变化量，结合上一帧状态量就可以计算出下一关键帧的推算值
        gtsam::NavState currentState = imuIntegratorImu_->predict(prevStateOdom, prevBiasOdom);

• 发布odometry
  最后，把当前预测的imu里程计包装成message发布出去就大功告成了，注意这次是在lidar坐标系下，不光是旋转，平移也是lidar系下的：

        nav_msgs::Odometry odometry;
        odometry.header.stamp = thisImu.header.stamp;
        odometry.header.frame_id = odometryFrame;
        odometry.child_frame_id = "odom_imu";

        // transform imu pose to ldiar
        // 将这个状态转到lidar坐标系下发送出去
        gtsam::Pose3 imuPose = gtsam::Pose3(currentState.quaternion(), currentState.position());
        gtsam::Pose3 lidarPose = imuPose.compose(imu2Lidar);

        odometry.pose.pose.position.x = lidarPose.translation().x();
        odometry.pose.pose.position.y = lidarPose.translation().y();
        odometry.pose.pose.position.z = lidarPose.translation().z();
        odometry.pose.pose.orientation.x = lidarPose.rotation().toQuaternion().x();
        odometry.pose.pose.orientation.y = lidarPose.rotation().toQuaternion().y();
        odometry.pose.pose.orientation.z = lidarPose.rotation().toQuaternion().z();
        odometry.pose.pose.orientation.w = lidarPose.rotation().toQuaternion().w();

        odometry.twist.twist.linear.x = currentState.velocity().x();
        odometry.twist.twist.linear.y = currentState.velocity().y();
        odometry.twist.twist.linear.z = currentState.velocity().z();
        odometry.twist.twist.angular.x = thisImu.angular_velocity.x + prevBiasOdom.gyroscope().x();
        odometry.twist.twist.angular.y = thisImu.angular_velocity.y + prevBiasOdom.gyroscope().y();
        odometry.twist.twist.angular.z = thisImu.angular_velocity.z + prevBiasOdom.gyroscope().z();
        pubImuOdometry.publish(odometry);

2.2. odometryHandler⭐

订阅地图优化节点的增量里程计消息odometry_incremental
主要执行：

0. 初始化系统, 把初始的lidar位姿，速度，零偏加入到因子图中
1. 将两帧之间的imu做预积分
2. 图优化之后，获得一个最合理的状态量估计值，包括PVQ，各种noise，bias。根据最新的imu状态进行传播

2.2.1. 初始化系统, 把初始的lidar位姿，速度，零偏加入到因子图中

• 首先是把优化器相关内容重置一下，

		// 1. initialize system
        if (systemInitialized == false)
        {   // 优化问题进行复位
            resetOptimization();

void resetOptimization()
    {
        gtsam::ISAM2Params optParameters;
        optParameters.relinearizeThreshold = 0.1;
        optParameters.relinearizeSkip = 1;
        optimizer = gtsam::ISAM2(optParameters);

        gtsam::NonlinearFactorGraph newGraphFactors;
        graphFactors = newGraphFactors;

        gtsam::Values NewGraphValues;
        graphValues = NewGraphValues;
    }

可以发现他把优化器optimizer，因子graphFactors和属性值graphValues干脆都换成新的了。注意了，在GTSAM图优化里，optimizer，graphFactors和graphValues是三个重要的工具对象。

• 然后从imu优化队列中删除当前帧激光里程计时刻之前的imu数据：

		while (!imuQueOpt.empty())
            {
                if (ROS_TIME(&imuQueOpt.front()) < currentCorrectionTime - delta_t)
                {
                    lastImuT_opt = ROS_TIME(&imuQueOpt.front());
                    imuQueOpt.pop_front();
                }
                else
                    break;
            }

• 接下来开始正菜了，往因子图里添加里程计位姿先验因子：

			// 将lidar的位姿转移到imu坐标系下
            prevPose_ = lidarPose.compose(lidar2Imu);
            // 设置其初始位姿和置信度
            // gtsam::Pose3： 表示六自由度位姿   // model：置信度
            // gtsam::PriorFactor<T> ： 先验因子，表示对某个状态量T的一个先验估计，约束某个状态变量的状态不会离该先验值过远
            // X(0): 表示第一个位姿
            gtsam::PriorFactor<gtsam::Pose3> priorPose(X(0), prevPose_, priorPoseNoise);
            // 约束加入到因子中
            graphFactors.add(priorPose);

lidarpose是lidar->world的变换，首先当然得转化为IMU->world的形式，prevPose_是因子priorPose的数值，然后把这个因子加到因子图graphFactors里。

• 类似的，添加速度先验因子：

			// 初始化速度，这里就直接赋0了
            // gtsam::Vector3：表示三自由度速度
            prevVel_ = gtsam::Vector3(0, 0, 0);
            gtsam::PriorFactor<gtsam::Vector3> priorVel(V(0), prevVel_, priorVelNoise);
            // 将对速度的约束也加入到因子图中
            graphFactors.add(priorVel);

• 添加imu偏置先验因子：

		// 初始化零偏
         // gtsam::imuBias::ConstantBias ： 表示imu零偏
         prevBias_ = gtsam::imuBias::ConstantBias();
         gtsam::PriorFactor<gtsam::imuBias::ConstantBias> priorBias(B(0), prevBias_, priorBiasNoise);
         // 零偏加入到因子图中
         graphFactors.add(priorBias);

• 以上把约束加入完毕，下面开始添加状态量

        // 将各种状态量赋值为初始值
        graphValues.insert(X(0), prevPose_);
        graphValues.insert(V(0), prevVel_);
        graphValues.insert(B(0), prevBias_);

• 开始优化：虽然我不知道它是怎么做到的，但是我知道它做完了。

			// 约束和状态量更新isam优化器
            optimizer.update(graphFactors, graphValues);

• 清空优化器

		// 进优化器之后保存约束和状态量的变量就清零，方便下一次添加因子
            graphFactors.resize(0);
            graphValues.clear();

• 把优化后的prevBias_给到预积分器：

    imuIntegratorImu_->resetIntegrationAndSetBias(prevBias_);
    imuIntegratorOpt_->resetIntegrationAndSetBias(prevBias_);

• 初始化完成，key是循环的计数。初始化后直接return掉，进入下次循环。

    key = 1;
    systemInitialized = true;
    return;

2.2.2. 将两帧之间的imu做预积分

正常情况下的图优化 ：基于最新帧和上一帧lidar里程计信息和两帧之间的IMU信息，利用图优化得到准确的位姿状态量（PVQ）和IMU状态量（noise，bias）

• 首先把IMU数据导入到用于优化的IMU预积分器中：

		// 2. integrate imu data and optimize
        while (!imuQueOpt.empty())
        {
            // pop and integrate imu data that is between two optimizations
            // 将imu信息取出来
            sensor_msgs::Imu *thisImu = &imuQueOpt.front();
            double imuTime = ROS_TIME(thisImu);
            // 时间上小于当前lidar位姿的都取出来（构造帧间约束）
            if (imuTime < currentCorrectionTime - delta_t)
            {
                // 计算两个imu量之间的时间差
                double dt = (lastImuT_opt < 0) ? (1.0 / 500.0) : (imuTime - lastImuT_opt);
                // 调用预积分接口将imu数据送进入处理
                // integrateMeasurement : 输入IMU的测量值，其内部会自动实现预积分量的更新以及协方差矩阵的更新
                imuIntegratorOpt_->integrateMeasurement(
                        gtsam::Vector3(thisImu->linear_acceleration.x, thisImu->linear_acceleration.y, thisImu->linear_acceleration.z),
                        gtsam::Vector3(thisImu->angular_velocity.x,    thisImu->angular_velocity.y,    thisImu->angular_velocity.z), dt);
                // 记录当前imu时间
                lastImuT_opt = imuTime;
                imuQueOpt.pop_front();
            }
            else
                break;
        }

• 添加IMU预积分因子：

        // 两帧间imu预积分完成之后，就将其转换成预积分约束
        const gtsam::PreintegratedImuMeasurements& preint_imu = dynamic_cast<const gtsam::PreintegratedImuMeasurements&>(*imuIntegratorOpt_);
        // 预积分约束对相邻两帧之间的位姿（X） 速度(V) 零偏(B)形成约束
        // gtsam::ImuFactor： IMU因子，通过IMU预积分量构造出IMU因子，即IMU约束
        gtsam::ImuFactor imu_factor(X(key - 1), V(key - 1), X(key), V(key), B(key - 1), preint_imu);
        // 加入因子图
        graphFactors.add(imu_factor);

• 添加imu bias因子，前一帧bias，当前帧bias，观测值，噪声协方差；deltaTij()是积分段的时间：

        // 零偏的约束，两帧间零偏相差不会太大，因此使用常量约束
        // deltaTij : 预计分量跨越的时间长度
        // gtsam::BetweenFactor : 状态量间的约束，约束相邻两状态量之间的差值不会距离该约束过远
        graphFactors.add(gtsam::BetweenFactor<gtsam::imuBias::ConstantBias>(B(key - 1), B(key), gtsam::imuBias::ConstantBias(),
                         gtsam::noiseModel::Diagonal::Sigmas(sqrt(imuIntegratorOpt_->deltaTij()) * noiseModelBetweenBias)));

• 添加位姿因子：看到了吗，根据位姿准不准，它添加的协方差是不一样的，

        // 将lidar的位姿转移到imu坐标系下
        gtsam::Pose3 curPose = lidarPose.compose(lidar2Imu);
        // lidar位姿补偿到imu坐标系下，同时根据是否退化选择不同的置信度，作为这一帧的先验估计
        gtsam::PriorFactor<gtsam::Pose3> pose_factor(X(key), curPose, degenerate ? correctionNoise2 : correctionNoise);
        // 加入因子图
        graphFactors.add(pose_factor);

• 现在呢，从上一帧到当前帧之间的IMU有了，上一帧状态量也有，当前帧输入的里程计也有，那么就可以获取图优化之后当前帧的一个初始预测值了

        // gtsam::PreintegratedImuMeasurements predict： 预积分量可以计算出两帧之间的相对位置，速度，姿态的变化量，结合上一帧状态量就可以计算出下一关键帧的推算值
        // 根据上一时刻的状态,结合预积分结果，对当前状态进行预测
        gtsam::NavState propState_ = imuIntegratorOpt_->predict(prevState_, prevBias_);

• 以上内容是完成graphFactors的配置，接下来配置graphValues：

由于key-1帧的graphValues已经有了，所以只用配置key帧的数据。

        // 预测量作为初始值插入因子图中
        graphValues.insert(X(key), propState_.pose());// propState_.pose() ：预积分出的位置
        graphValues.insert(V(key), propState_.v());       // propState_.v() ：预积分出的速度
        graphValues.insert(B(key), prevBias_);

• 优化：

        optimizer.update(graphFactors, graphValues);
        // 两次优化，让结果更好
        optimizer.update();
        graphFactors.resize(0);
        graphValues.clear();
        // Overwrite the beginning of the preintegration for the next step.

• 拿到结果：

        gtsam::Values result = optimizer.calculateEstimate();

• 把当前帧得到的结果给到prev帧，留给下个循环用：

        // 获取优化后的当前状态作为当前帧的最佳估计
        prevPose_  = result.at<gtsam::Pose3>(X(key));
        prevVel_   = result.at<gtsam::Vector3>(V(key));
        prevState_ = gtsam::NavState(prevPose_, prevVel_);
        prevBias_  = result.at<gtsam::imuBias::ConstantBias>(B(key));
        // Reset the optimization preintegration object.
        // 当前约束任务已经完成，预积分约束复位，同时需要设置一下零偏作为下一次积分的先决条件
        imuIntegratorOpt_->resetIntegrationAndSetBias(prevBias_);

• imu因子图优化结果，速度或者偏置过大，认为失败：

        // 一个简单的失败检测
        if (failureDetection(prevVel_, prevBias_))
        {
            // 状态异常就直接复位
            resetParams();
            return;
        }

2.2.2.1. imuIntegratorOpt_->integrateMeasurement

/**
 * 将单个IMU测量值添加到预积分中。
 * @param measuredAcc   测量的加速度（body frame，由传感器给出）
 * @param measuredOmega 测量的角速度（由传感器给出）
 * @param dt            与上一次IMU测量之间的间隔
 */
void PreintegratedCombinedMeasurements::integrateMeasurement(
    const Vector3& measuredAcc, const Vector3& measuredOmega, double dt) {
  // Update preintegrated measurements.
  Matrix9 A; // overall Jacobian wrt preintegrated measurements (df/dx)
  Matrix93 B, C;
  PreintegrationType::update(measuredAcc, measuredOmega, dt, &A, &B, &C);

  // 更新预积分测量协方差：如[2]所示，我们考虑一阶传播，该传播可以被视为EKF框架中的预测阶段。
  // 在这种实现中，与[2]相反，我们考虑了偏差选择的不确定性，并保持了偏差和预积分测量之间的相关性

  // Single Jacobians to propagate covariance
  // TODO(frank): should we not also account for bias on position?
  Matrix3 theta_H_biasOmega = -C.topRows<3>();
  Matrix3 vel_H_biasAcc = -B.bottomRows<3>();

  // overall Jacobian wrt preintegrated measurements (df/dx)
  Eigen::Matrix<double, 15, 15> F;
  F.setZero();
  F.block<9, 9>(0, 0) = A;
  F.block<3, 3>(0, 12) = theta_H_biasOmega;
  F.block<3, 3>(6, 9) = vel_H_biasAcc;
  F.block<6, 6>(9, 9) = I_6x6;

  // propagate uncertainty
  // TODO(frank): use noiseModel routine so we can have arbitrary noise models.
  const Matrix3& aCov = p().accelerometerCovariance;
  const Matrix3& wCov = p().gyroscopeCovariance;
  const Matrix3& iCov = p().integrationCovariance;

  // first order uncertainty propagation
  // Optimized matrix multiplication   (1/dt) * G * measurementCovariance * G.transpose()
  Eigen::Matrix<double, 15, 15> G_measCov_Gt;
  G_measCov_Gt.setZero(15, 15);

  // BLOCK DIAGONAL TERMS
  D_t_t(&G_measCov_Gt) = dt * iCov;
  D_v_v(&G_measCov_Gt) = (1 / dt) * vel_H_biasAcc
      * (aCov + p().biasAccOmegaInt.block<3, 3>(0, 0))
      * (vel_H_biasAcc.transpose());
  D_R_R(&G_measCov_Gt) = (1 / dt) * theta_H_biasOmega
      * (wCov + p().biasAccOmegaInt.block<3, 3>(3, 3))
      * (theta_H_biasOmega.transpose());
  D_a_a(&G_measCov_Gt) = dt * p().biasAccCovariance;
  D_g_g(&G_measCov_Gt) = dt * p().biasOmegaCovariance;

  // OFF BLOCK DIAGONAL TERMS
  Matrix3 temp = vel_H_biasAcc * p().biasAccOmegaInt.block<3, 3>(3, 0)
      * theta_H_biasOmega.transpose();
  D_v_R(&G_measCov_Gt) = temp;
  D_R_v(&G_measCov_Gt) = temp.transpose();
  preintMeasCov_ = F * preintMeasCov_ * F.transpose() + G_measCov_Gt;
}

void TangentPreintegration::update(const Vector3& measuredAcc,
    const Vector3& measuredOmega, const double dt, Matrix9* A, Matrix93* B,
    Matrix93* C) {
  // Correct for bias in the sensor frame
  Vector3 acc = biasHat_.correctAccelerometer(measuredAcc);
  Vector3 omega = biasHat_.correctGyroscope(measuredOmega);

  // Possibly correct for sensor pose by converting to body frame
  Matrix3 D_correctedAcc_acc, D_correctedAcc_omega, D_correctedOmega_omega;
  if (p().body_P_sensor)
    boost::tie(acc, omega) = correctMeasurementsBySensorPose(acc, omega,
        D_correctedAcc_acc, D_correctedAcc_omega, D_correctedOmega_omega);

  // Do update
  deltaTij_ += dt;
  preintegrated_ = UpdatePreintegrated(acc, omega, dt, preintegrated_, A, B, C);

  if (p().body_P_sensor) {
    // More complicated derivatives in case of non-trivial sensor pose
    *C *= D_correctedOmega_omega;
    if (!p().body_P_sensor->translation().isZero())
      *C += *B * D_correctedAcc_omega;
    *B *= D_correctedAcc_acc; // NOTE(frank): needs to be last
  }

  // new_H_biasAcc = new_H_old * old_H_biasAcc + new_H_acc * acc_H_biasAcc
  // where acc_H_biasAcc = -I_3x3, hence
  // new_H_biasAcc = new_H_old * old_H_biasAcc - new_H_acc
  preintegrated_H_biasAcc_ = (*A) * preintegrated_H_biasAcc_ - (*B);

  // new_H_biasOmega = new_H_old * old_H_biasOmega + new_H_omega * omega_H_biasOmega
  // where omega_H_biasOmega = -I_3x3, hence
  // new_H_biasOmega = new_H_old * old_H_biasOmega - new_H_omega
  preintegrated_H_biasOmega_ = (*A) * preintegrated_H_biasOmega_ - (*C);
}

2.2.3. 优化之后，根据最新的imu状态进行传播

对最新lidar帧之后的IMU信息做预积分

• 首先更新最新一帧lidarpose的位姿，速度，bias：

		// 3. after optiization, re-propagate imu odometry preintegration
        prevStateOdom = prevState_;
        prevBiasOdom  = prevBias_;

• 从imu队列中删除当前激光里程计时刻之前的imu数据：

        // 首先把lidar帧之前的imu状态全部弹出去，只基于最新odom帧之后的imu信息做位姿推算
        while (!imuQueImu.empty() && ROS_TIME(&imuQueImu.front()) < currentCorrectionTime - delta_t)
        {
            lastImuQT = ROS_TIME(&imuQueImu.front());
            imuQueImu.pop_front();
        }

这里要特别注意一下，这个IMU的buffer和之前的不一样，imuQueImu是用于发布IMU里程计的buffer，而之前的imuQueOpt是用于优化的buffer。

• 如果现在IMU buffer还有数据，那么就加到用于发布IMU里程计的IMU预积分器里，会在imuHandler()中被用到：

        // 如果有新于lidar状态时刻的imu
        if (!imuQueImu.empty())
        {
            // reset bias use the newly optimized bias
            // 这个预积分变量复位（使用最新推断出的零偏）
            imuIntegratorImu_->resetIntegrationAndSetBias(prevBiasOdom);
            // integrate imu message from the beginning of this optimization
            // 然后把剩下的imu状态重新积分
            for (int i = 0; i < (int)imuQueImu.size(); ++i)
            {
                sensor_msgs::Imu *thisImu = &imuQueImu[i];
                double imuTime = ROS_TIME(thisImu);
                double dt = (lastImuQT < 0) ? (1.0 / 500.0) :(imuTime - lastImuQT);
                // integrateMeasurement : 输入IMU的测量值，其内部会自动实现预积分量的更新以及协方差矩阵的更新
                imuIntegratorImu_->integrateMeasurement(gtsam::Vector3(thisImu->linear_acceleration.x, thisImu->linear_acceleration.y, thisImu->linear_acceleration.z),
                                                        gtsam::Vector3(thisImu->angular_velocity.x,    thisImu->angular_velocity.y,    thisImu->angular_velocity.z), dt);
                lastImuQT = imuTime;
            }
        }

• 更新帧号key，同时告诉imuHandler()我可以的：

        // 每做一次优化，key+1
        ++key;
        doneFirstOpt = true;

---

每来一帧lidar帧，map_optimazation节点会输出两种位姿：一种带回环的好的位姿，一种不带回环的增量性质的位姿

为了得到全局最优的位姿估计，把最新的位姿估计结果与lidar帧的$\Delta T$求出补偿，再传递给带回环的odom位姿，即可得到全局一致的位姿状态。

为什么不直接对带回环的odom位姿做IMU积分？在回环的位姿中，可能存在位姿的跳变，不能做IMU的紧耦合操作

参考

https://blog.csdn.net/iwanderu/article/details/123167888?spm=1001.2014.3001.5502
