单相自激感应发电机的瞬态分析

1. 引言

2. 自激电容计算

3. 双绕组单相自激感应发电机数学模型

4. 双绕组单相自激感应发电机仿真模型

5. 仿真实例分析

6. 结论

7. 参考文献

1. 引言

          单相自激感应发电机（Single Phase Self-Excited Induction Generator, SPIG）主要应用于小功率、孤立的电力系统中，尤其是在可再生能源如小水电、风力发电和太阳能发电等领域。这种发电机通常在单相负载占主导地位的场合中作为可靠的替代方案。从经济上考虑，对于无法扩展电网的偏远地区，单相自激感应发电机是供电设备的最佳选择，因为与类似功率的单相同步发电机相比，它们具有成本低、无直流励磁、整体施工简单、维护费用低、功率/重量比高等优点；另外，与单相感应电动机的大市场可用性有关，通过增加足够的额外的电容器和简单的功率转换器，就可以在发电机模式下成功运行[1]。

       独立运行的单相自激感应发电机与三相自激感应发电机类似，它们不能自行产生气隙磁场，必须在定子绕组端配备适当的电容器，以无功功率的形式提供其气隙磁场。独立运行的单相自激感应发电机，大多数情况下使用一个定子绕组和两个定子绕组并配备适当的电容器，它们的接线方式有多种电路拓扑形式，文献[1]给出了四种主要的电路拓扑；也可以使用三相感应电机，配以适当的个数和数值的电容器，电路接线方式也有多种形式。

       对独立运行的单相自激感应发电机进行研究有重要的现实意义。通过优化单相自激感应发电机的设计和控制策略，可以提高能源转换效率，尤其是在可再生能源应用中；有助于简化可再生能源系统的设计与实施，降低成本，促进其在偏远地区的应用；研究单相自激感应发电机的稳定性和控制策略对于提高孤立电力系统的可靠性和稳定性具有重要意义；SPIG的研究推动了电力电子技术、控制策略和材料科学等领域的创新。综上所述，单相自激感应发电机在小功率孤立系统中具有广泛的应用前景，其研究对于提高能源利用效率、促进可再生能源的普及以及电网稳定性具有重要的现实意义。

       本文根据图1所示的具有并联和串联电容器激磁的双绕组单相自激感应发电机的电路拓扑所对应的稳态等效电路，应用电路分析原理建立起确定自激电容的目标函数，通过数值计算方法计算出仿真所需的自激电容；然后根据对应于图1的静止dq坐标系下的电路图建立的瞬态数学模型，用Matlab/simulink搭建仿真模型；最后通过实例对双绕组单相自激感应发电机的空载建压过程以及建压后突加负载的瞬态过程进行仿真计算并进行简单分析，得出一些有意义的结论。

2. 自激电容计算

       自激感应发电机的自激电容的计算既可以从感应发电机稳态等效电路进行也可以用瞬态等效电路进行，大多数的文献是以感应发电机稳态等效电路进行的。为简单起见，这里选用已经非常成熟了的稳态等效电路确定自激电容数值的方法。

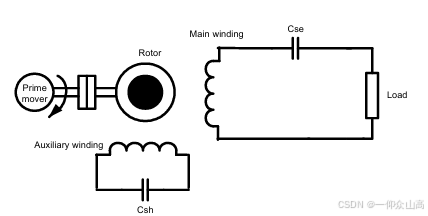

       图 1 显示了一种双绕组单相感应发电机的原理图。外部负载与电容器 Cse 串联连接到主绕组，电容器 Cse 用以补偿由于负载引起的退磁。电容 Csh 连接在辅助绕组上，以提供空载时电压建立所需的激励电流。


图 1. 具有并联和串联电容器激磁的双绕组单相 SEIG 的原理图（来源于网络）

        基于电机学原理，借助双旋转磁场理论的对称分量法，可以获得该单相感应发电机（SPSEIG）的稳态等效电路如图2所示[2]。在该电路模型中考虑以下假设：
（1）所有电机参数均为常数与磁饱和无关，除了磁化电抗Xm；
（2）气隙磁场的高次谐波的影响被忽略。

图2. 双绕组单相感应发电机稳态等效电路

分别写出等效电路中的支路阻抗表达式：

根据节点电压法，可以导出目标函数为

    （1）

其中，电路导纳：
