逻辑综合

逻辑综合是ASIC半定制设计流程的一个阶段，用于将基于HDL的行为描述（RTL级层次）转化和优化为纯粹的结构描述（门级网表）

全定制设计：设计在电路级（晶体管级）进行，版图中每个器件和连线都是人工设计的，以期获得最小的芯片尺寸和最佳性能（速度、功耗）

是一种以人工设计为主的方法，EDA自动化程度低，设计时间耗时、麻烦；一般只用版图编辑工具，进行版图编辑、DRC/ERC检查和模拟验证
与IC工艺相关，可移植性、可重用性差
全定制设计需要经验丰富的专业工程师，这样的全定制的设计效果才可能好于半定制，设计成本高。
只有当现有的单元库满足不了要求，不计上市时间/成本压力时才考虑

半定制设计：是一种约束性设计方式，能简化设计/缩短设计周期，降低设计成本，提高设计正确率，按照逻辑实现方式的不同，可以分为门阵列法、标准单元法和可编程逻辑电路法

设计调用预先已设计好的大小不一的标准单元完成，这些标准单元统称为标准单元库，一般是厂家预先为指定工艺生成逻辑门一级的设计实体
单元库是人工全定制优化设计，已通过功能/性能的模拟和验证
单元库通常与某一工艺对应，包含了电路单元在各种描述层次属性的一组数据
设计人员不必关心低层次电路结构，可以在更高抽象层次设计电路的功能（行为级），由EDA工具自动综合生成网表和版图数据
设计与工艺不相关，提高了设计可移植、可重用性，设计效率高
与全定制相比，一般面积、功耗会稍大
EDA自动化程度高，大幅缩短了复杂数字IC的设计时间，降低了成本

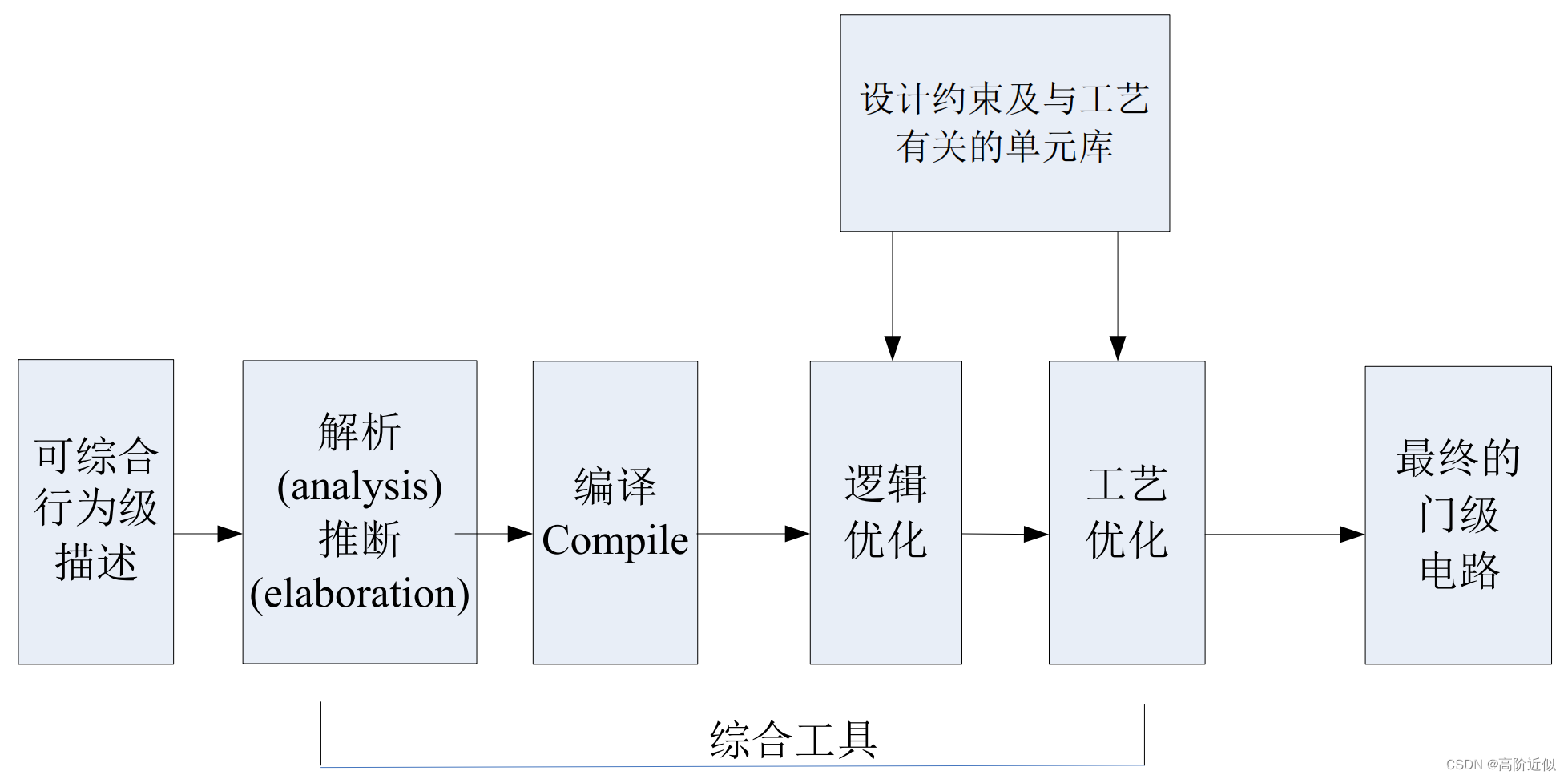

综合的过程是：在Foundry厂家给出的标准单元库和设计人员给出的设计约束的前提下，将一个高级HDL设计描述转化为优化过的门级网表，并把优化的门级网表映射成由标准库单元组成的等效电路结构，输出门级网表文件
在这里插入图片描述

VerilogHDL高质量书写

VerilogHDL的基本功能之一就是描述可综合的硬件电路，但并不是所有的关键字都可以综合，有四个关键字可以综合为硬件电路，分别为always、if-else、case和assign，其他很多关键字都是不可综合的，比如说fork-join和while，这些不可综合的关键字一般用于书写testbench

If-else相关语句的硬件结构映射及优化

If-else的硬件结构及优化

if-else映射的硬件结构为多路选择器

always @* begin
    if (Aflag == 1'b1) begin
        outData = A + B;
    end
    else begin
        outData = C + D;
    end
end

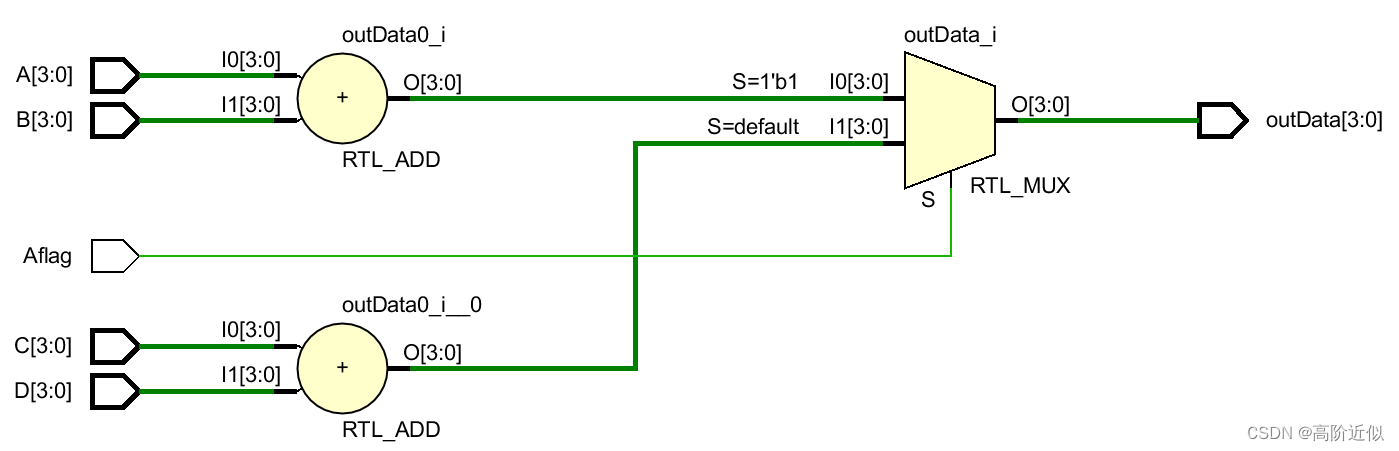

上述代码等价于下面的硬件电路

请添加图片描述

对上述代码进行如下的改写，可以减小电路的面积

reg [3:0] op1, op2;

always @* begin
    if (Aflag == 1'b1) begin
        op1 = A;
        op2 = B;
    end
    else begin
        op1 = C;
        op2 = D;
    end
end

always @* begin
    outData = op1 + op2;
end

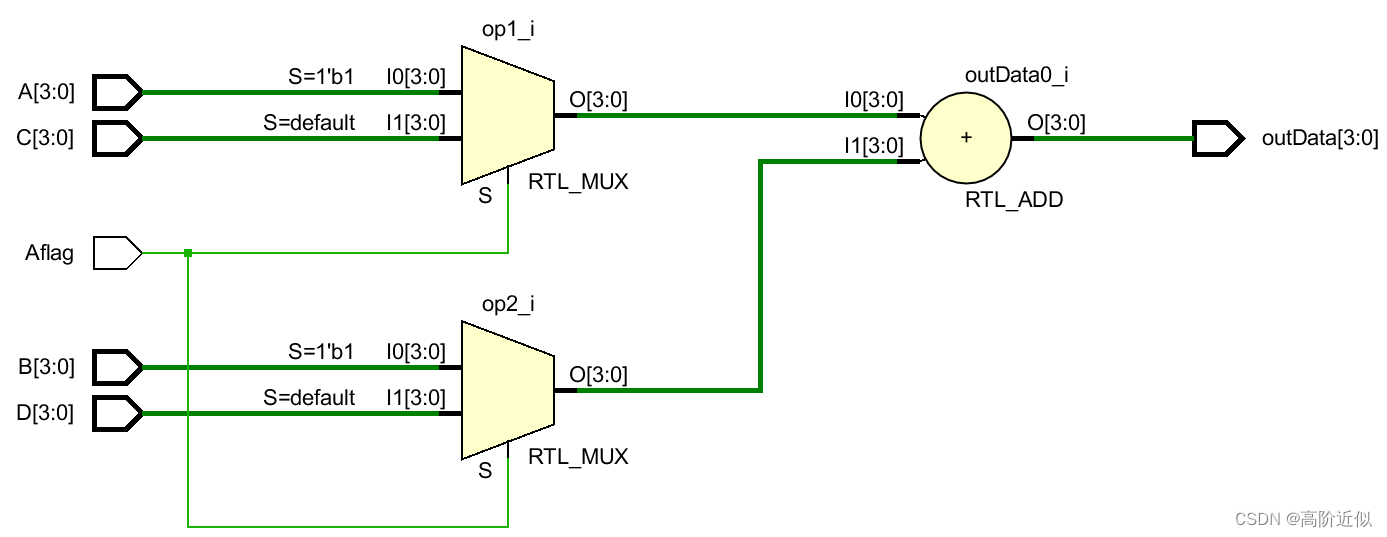

其硬件电路为

请添加图片描述

该结构减少了一个加法器，增加了一个MUX，通常来说加法器的面积更大，因此改写后的代码可以生成更小面积的电路；但是改写电路的控制通道的传播延迟更大（一个MUX和一个加法器），如果控制信号到来的延迟比较晚，那么改写电路的性能会更差。因此需要根据输入约束，来选择“先加后选”还是“先选后加”。

具有优先级的判断结构

多条if语句可以“级联”，以执行多布尔条件并建立优先级，如下所示

always @(sel or A or B or C or D) begin
    Z = 4'b0;
    if (sel[0] == 1'b1) begin
        // 最高优先级
        Z = A;
    end
    else if (sel[1] == 1'b1) begin
        Z = B;
    end
    else if (sel[2] == 1'b1) begin
        Z = C;
    end
    else if (sel[3] == 1'b1) begin
        // 最低优先级
        Z = D;
    end
end

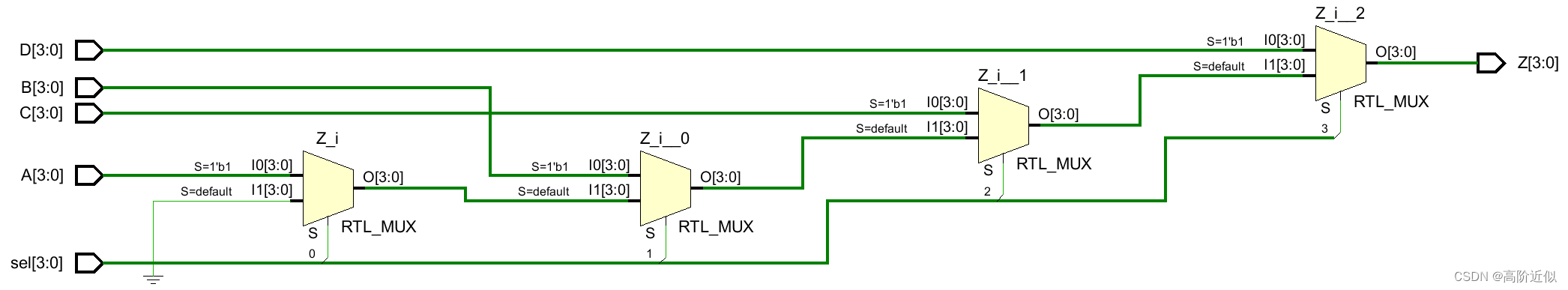

该代码对应的硬件结构如下所示

请添加图片描述

下面的代码也可以建立优先级。

always @(sel or A or B or C or D) begin
    Z = 4'b0;
    // 最低优先级
    if (sel[0] == 1'b1) begin
        Z = A;
    end
    if (sel[1] == 1'b1) begin
        Z = B;
    end
    if (sel[2] == 1'b1) begin
        Z = C;
    end
    // 最高优先级
    if (sel[3] == 1'b1) begin
        Z = D;
    end
end

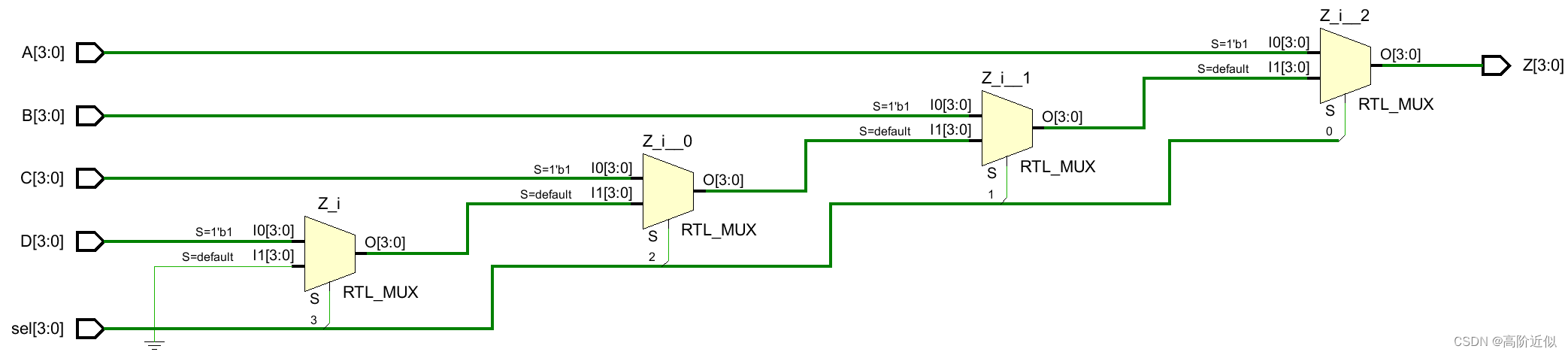

其对应的硬件结构如下所示

请添加图片描述

在某些设计中，有些信号要求先到达（如关键使能信号、选择信号等），而有些信号需要后到达（如慢速信号、有效时间较长的信号等），此时可以使用具有优先级的if结构，一般是最高优先级给最迟到达的关键信号

case相关语句的硬件结构映射及优化

相对于if语句只有两个分支而言，case语句是一种多分支语句，故case语句可用于描述多条件分支电路，如译码器、数据选择器、状态机及微处理器指令译码等。

always @(sel or A or B or C or D) begin
    case (sel)
        4'b0001: Z = A;
        4'b0010: Z = B;
        4'b0100: Z = C;
        4'b1000: Z = D;
        default: Z = 0;
    endcase
end

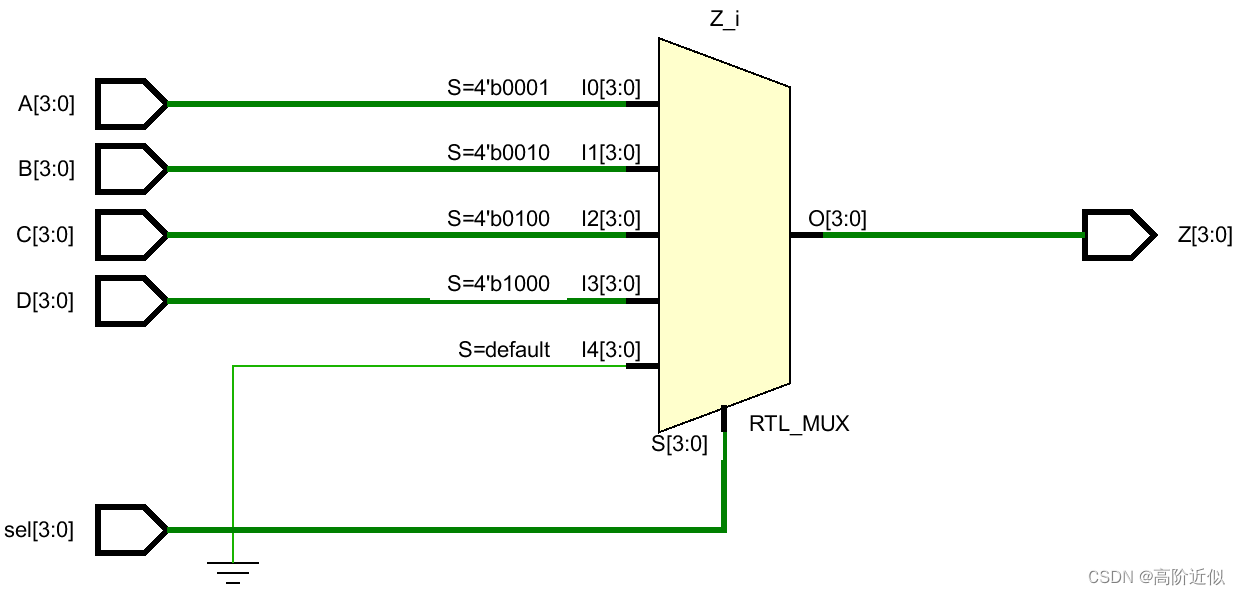

上面代码对应的硬件结构如下所示

请添加图片描述

case语句在经过综合器优化后，不一定会生成多路选择器

除了常规的case语句，还有两种变体casez和casex。

在casez语句中，认为表达式中的z值和?是无关值（即对应为无需匹配）

在casex语句中，认为表达式中的z，x值和?为无关值。

由于z和x可能出现在仿真中，我们更倾向于采用？

下面给出了casez的一个使用案例
always @*
    casez (r)
        4'b1???: y = 3'b100;
        4'b01??: y = 3'b011;
        4'b001?: y = 3'b010;
        4'b0001: y = 3'b001;
        4'b0000: y = 3'b000; // 这里可以使用default
    endcase

综合命令 full_case 与 parallel_case 有时会被用来优化逻辑，比如可以减少资源消耗和减少逻辑级数。但是，这两个命令的使用也是很危险的，极易造成综合结果与仿真结果的不匹配，引入bug。详情参考这篇文章当心 full_case 和 parallel_case - 知乎 (zhihu.com)

慎用锁存器

锁存器由电平触发，当使能信号有效时latch相当于通路，使能信号无效时latch保持输出状态。慎用latch的原因主要有以下几点：

不能异步复位，上电后处于不确定的状态
latch会使静态时序分析变得非常复杂**（？）**
latch容易产生毛刺，触发器则不易产生毛刺**（？）**

一般的设计规则是：在绝大多数设计中避免产生latch，latch最大的危害在于不能过滤毛刺，这对于下一级电路是极其危险的，所以可以使用D触发器的地方就不用latch

容易产生latch的途径：case和if中使用不完备的条件判断语句，或者信号的输出赋值不完整，如下面的代码所示

always @* begin
    if (a > b)
        gt = 1'b1;
    else if (a == b)
        eq = 1'b1;
end

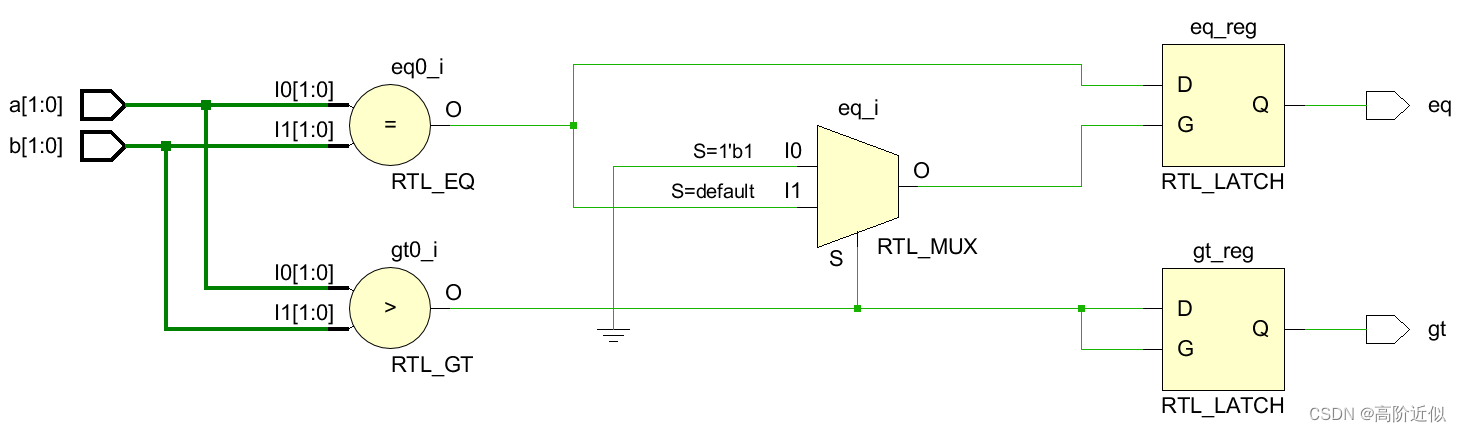

上面的if语句会生成类似如下的硬件结构，可以看到存在latch

请添加图片描述

解决上述引入latch的方法有以下2种：

补足所有可能的条件，并确保组合逻辑always块中每个输出信号在各个条件下都有赋值，case语句可以使用default语句
在always块的起始部分，给每个变量赋默认值

修改后的代码如下所示

// 方法1
always @* begin
    if (a > b) begin
        gt = 1'b1;
    	eq = 1'b0;
    end
    else if (a == b) begin
        gt = 1'b1;
        eq = 1'b1;
    end
    else begin
        gt = 1'b0;
        eq = 1'b0;
    end
end

// 方法2
// 如果gt和eq之后未赋值，则认为是0
always @* begin
    gt = 1'b0; // gt的默认赋值
    eq = 1'b0; // eq的默认赋值
    if (a > b) begin
        gt = 1'b1;
    end
    else if (a == b) begin
        eq = 1'b1;
    end
end

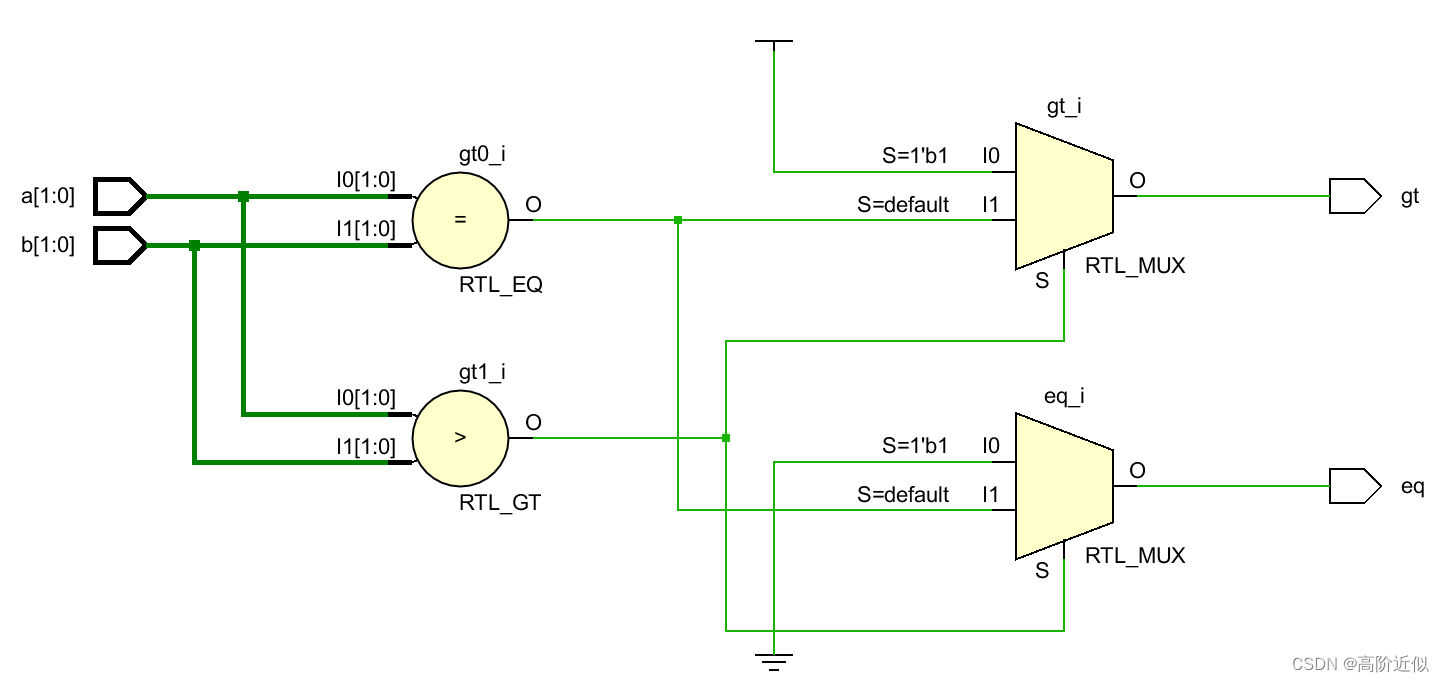

方法1对应的硬件电路如下所示

请添加图片描述

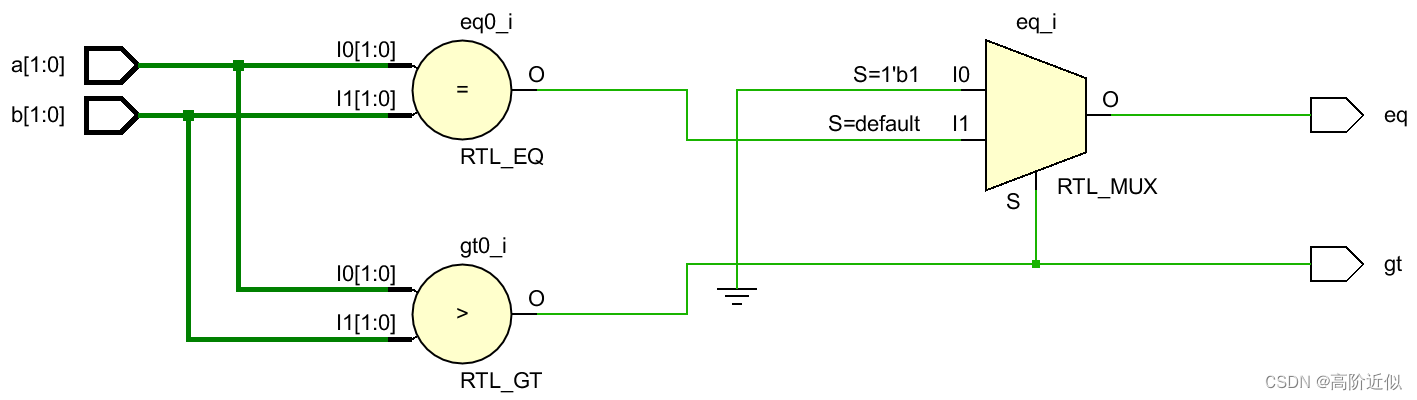

方法2对应的硬件电路如下所示

请添加图片描述

always块的一般编码原则

当always块用于描述组合逻辑电路时，一定要确保always块的敏感信号列表完整，即必须包含该块所有的输入信号，其基本的语法格式有以下三种

如有两个或者两个以上的信号时：在Verilog-1995中，它们之间可以用关键字or来连接，如 always @（a or b or c）
VerilogHDL 2001规范中，可以使用“,”来区分，如：always @（a, b, c）
在Verilog HDL 2001中，也可以用符号 alway @*

当always块用于描述组合逻辑电路时，如果存在不完整分支和不完整输出赋值，则可能引入latch

资源顺序重排

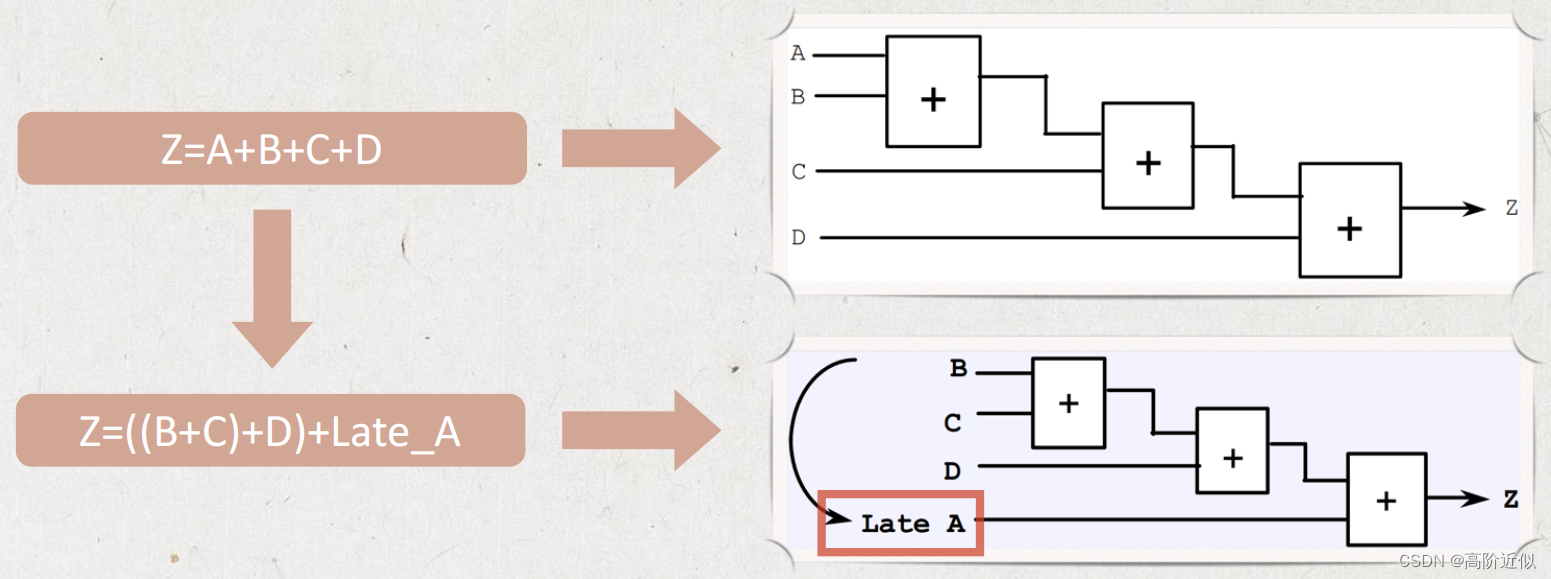

在设计电路的时候可以对资源进行重排，降低延迟。如下图所示，A信号到来比较晚，可以将它尽可能放在后面，从而尽可能隐藏其延迟。

请添加图片描述

少用 “: ?” 赋值语句

assign a = (b=1)? ((c && d) ? 1'b1:1'b0) : 1'b0;

上面的代码难以阅读，且多层嵌套后很难被综合器解释，尽量将逻辑运算放在always块中，assign更多用于信号连接

时序电路使用非阻塞赋值，组合逻辑电路使用阻塞赋值

同步复位与异步复位

建议分开异步逻辑与同步逻辑，避免综合时的问题，简化约束和编码难度

分开控制逻辑和存储器

建议控制逻辑和存储器逻辑分成独立的模块，便于高层的存储器模块的使用和便于重新描述为不同的存储器类型
