自动驾驶-BEV检测篇五：PETR v2

论文地址:   PETRv2: A Unified Framework for 3D Perception from Multi-Camera Images

代码地址：https://github.com/megvii-research/PETR

1、引言

        PETR v2是对PETR的改进，探索了在3D空间中进行时域建模的有效性， 不同于BEVFormer和BEVDet4D选择bird-eye-view(BEV)空间进行时序特征对齐，并利用BEV特征进行分割的解决方案。PETR v2直接利用前一帧的时间信息来增强3D目标检测，也就是直接在3D空间中进行时序特征对齐。具体来说，将PETR中的3D位置嵌入（3D PE）扩展为时域建模，实现不同帧目标位置的时间对齐，再结合不同视角相机的图像特征进行特征融合来进行3D空间的位置编码。同时，为了支持高质量的BEV分割，PETR v2添加一组分割query，每个分割query负责分割BEV地图的一个特定patch，以至于达到高质量BEV分割的效果。

图 1

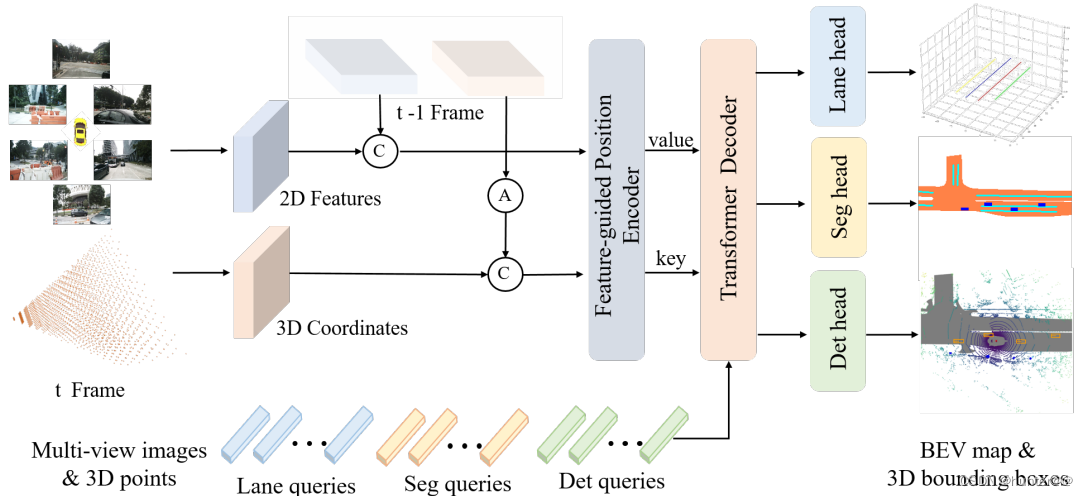

        总体步骤：

        （1）通过图像特征提取backbone对不同视角的相机图像进行特征提取，和上一时刻提取的图像特征在batch维度进行concat拼接。

        （2）同PETR一样初始化一个[H,W,D,3]的3D网格点，并使用相机坐标转换矩阵转换为视锥，并和t-1时刻的视锥进行concat拼接。（这边视角转换的过程可以去看我的PETR那篇文章）。

        （3）将t-1~t时刻的2D图像特征和t-1~t时刻的3D Coordinates进行encoder交互，也就是进行3D信息的位置编码，得到最终encoder的输出(也就是decoder模块的输入)。

        （4）初始化一个object query，和encoder模块的最终输入进行交互，得到最终的3D bounding box。（这里还针对不同的任务初始化了多个query，例如Lane queries车道线检测 Seg queries和Det queries）。

        注:下面的pipeline部分就不讲解代码，主要讲一下对论文部分的理解。

2、pipeline

2.1 Encoder

2.1.1 Temporal Modeling

原理：

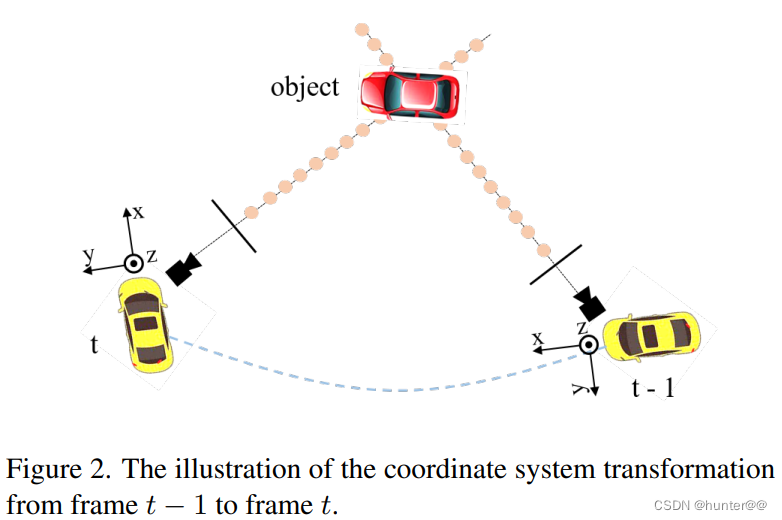

        Temporal Modeling也就是时间对齐的，作用是将t−1时刻的三维坐标变换为t时刻的坐标系(见图2)，这中间其实就涉及到了一个比较关键的空间坐标变换问题。

图 2

        这里用一个比较抽象的数学模型来进行解释：

上式中，i表示相机的编号，c(t)表示t时刻的相机坐标系，l(t)表示t时刻的激光坐标系，e(t)表示t时刻的车体坐标系,Ki表示第i个相机的坐标转换矩阵，Pm(t)表示t时刻的原始相机生成的3D网格坐标，而生成之后的结果就表示最终的到视锥体(这个过程可以用图3来刻画)。

图 3 坐标转换的过程

        下面，我们想要刻画t-1时刻视锥体到t时刻视锥体的坐标转换过程:

其中，这里的T表示的是t-1时刻到t时刻的激光坐标系空间变换过程。

        但是，我们并不知道t-1到t时刻的激光坐标系空间变换矩阵，因此我们需要利用已知信息求出其表达式，具体求解过程如下：

标题

2.1.2 Multi-task Learning

原理

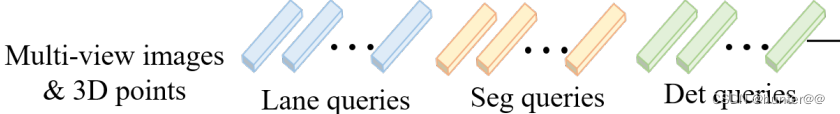

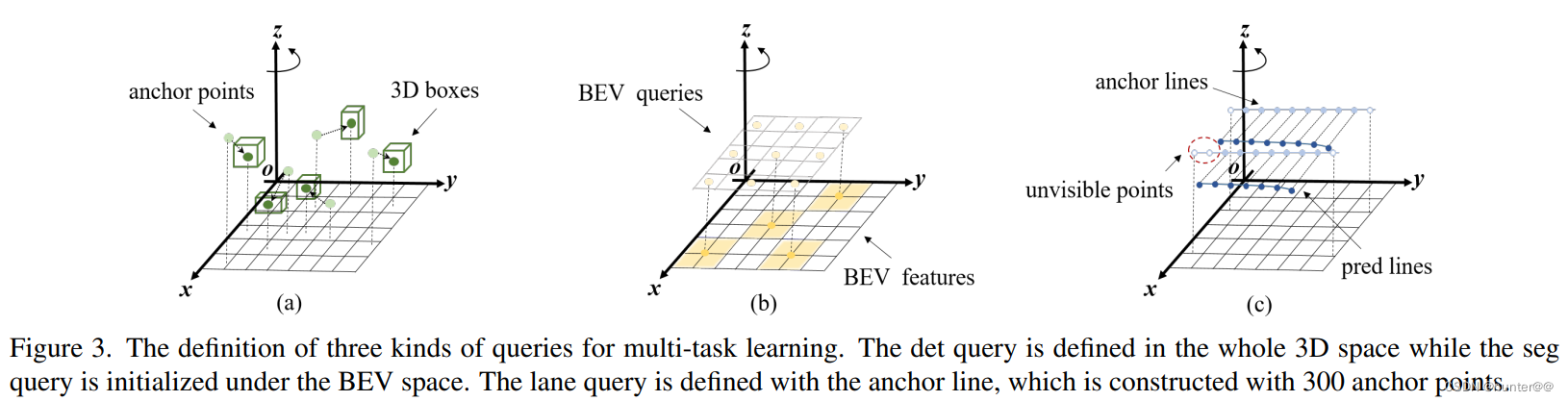

        这里其实是对PETR任务的进一步扩展，将原本只能在3D检测任务上的head拓展到了BEV seg(BEV车道分割) 和 lane queries(车道线检测)任务上，因此这边定义了多个query，一个query用来处理一个任务。

图 4

图 5

2.1.3 Feature-guided Position Encoder

原理

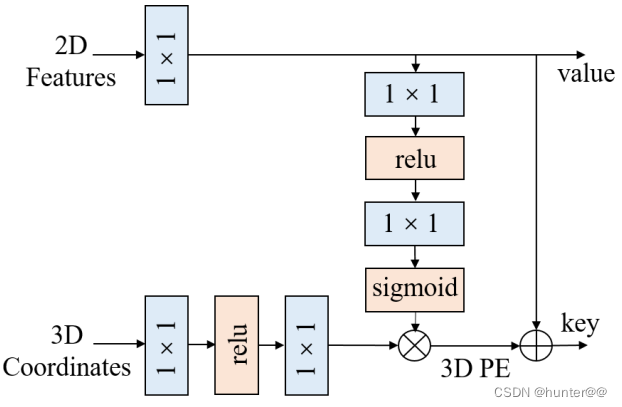

        Feature-guided Position Encoder就是2D图像特征和3D视锥信息融合的过程，这边其实没有什么好说的，信息融合过程如下图：

图 6

2.2 Decoder

        略(和PETR一模一样)

总结

        （1）将PETR中的3D PE扩展到时序版本，通过对生成的3D coordinates进行变换，实现了时序对齐。

        （2）PETR中，3D PE的生成是data-independent的，引入了一个特征引导的位置编码器，使得3D PE的生成和输入数据相关，隐式地从特征中获取到深度等信息。

        （3）引入了一个简单高效的方案来支持BEV分割。受SOLQ5启发，DETR框架中一个query足以表征一块区域内的掩码，为此定义若干个分割查询向量实现高质量的BEV分割。

参考

PETRv2: A Unified Framework for 3D Perception from Multi-Camera Images

旷视提出PETRv2：统一的多摄像头3D感知框架_petrv2: a unified framework for 3d perception from-CSDN博客

PETRv2：一个多摄像头图像3D感知的统一框架-CSDN博客
