前言:导师主要是做图像处理方面的,然后接了一个与机械臂相关的项目,然后让我学习机械臂,我从去年寒假开始,自己搜集资料,看了零星一些文章,感觉自己学的不是很深入,学的也比较零碎,我希望能通过写博客的方式来监督自己的学习。
机械臂我们可以理想地把他作为刚体,以刚体的角度对机械臂进行研究。刚体参考点的位置和刚体的姿态称为刚体的位姿,其表示方式主要有:齐次变换法、矢量法、旋量法和四元数法。其中介绍及应用比较多的是齐次变换法,他能将运动、变换、映射和矩阵运算联系起来。此外齐次变换在研究空间机构动力学、机器人控制算法、计算机图形学和视觉信息处理方面也有广泛的运用。
位姿描述:
(1)位置的描述:
描述一个点的位置,有很多方法。描述点的位置需要基于一个坐标系,常见的坐标系有直角坐标系,极坐标系,圆柱坐标系。通常我们采用直角坐标系来描述一个点的位置。对于直角坐标系{A},空间任意一点p的位置,我们可以用列矢量
(
p
x
,
p
y
,
p
z
)
T
(px,py,pz)^T
(px,py,pz)T来表示,其中px,py,pz是点p在坐标系{A}下的三个分量,这三个分量便能唯一确定一点的位置。

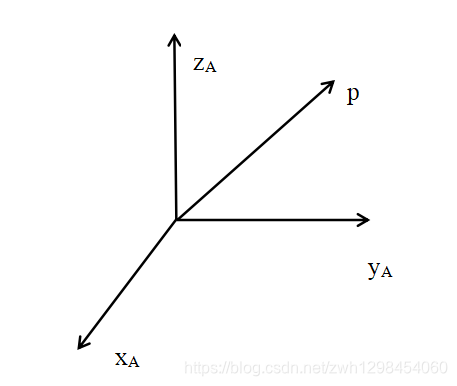

图1-1
(2)方位的描述:
描述刚体的运动,不仅要描述某一点的位置,也要描述刚体的方位;为了描述空间某刚体B的方位,另外设一个直角坐标系{B}与刚体连接,用坐标系{B}的三个单位主矢量
X
b
X_b
Xb,
Y
b
Y_b
Yb,
Z
b
Z_b
Zb,相对于坐标系{A}的方向余弦组成的3X3的矩阵
B
A
R
_B^AR
BAR =
[
A
X
B
,
A
Y
B
,
A
Z
B
]
[^A{X_B},^A{Y_B},^A{Z_B}]
[AXB,AYB,AZB] =
[
r
11
r
12
r
13
r
21
r
22
r
23
r
31
r
32
r
33
]
\begin{bmatrix} r11&r12&r13\\ r21&r22&r23\\r31&r32&r33\end{bmatrix}
⎣⎡r11r21r31r12r22r32r13r23r33⎦⎤
B
A
R
_B^AR
BAR为旋转矩阵,其中上标A代表参考坐标系{A},下标B代表被描述的坐标系{B}。
B
A
R
_B^AR
BAR矩阵中含有9个元素,只有三个是独立的,他的三个列矢量都是单位主矢量,两两互相垂直。标量
r
i
j
{r_{ij}}
rij可用每个矢量在参考坐标系中单位方向上的投影的分量来表示。
B
A
R
_B^AR
BAR中的各个分量可用一对单位矢量的点积来表示。由两个单位矢量的点积可以得到二者之间的夹角的余弦,所以旋转矩阵的各个分量常被称作方向余弦。
绕x轴、y轴、z轴旋转
θ
\theta
θ角度的矩阵分别为:
R(x,
θ
\theta
θ)=
(
1
0
0
0
c
o
s
θ
−
s
i
n
θ
0
s
i
n
θ
c
o
s
θ
)
\begin{pmatrix} 1&0&0 \\ 0&cos\theta&-sin\theta \\ 0&sin\theta&cos\theta \end{pmatrix}
⎝⎛1000cosθsinθ0−sinθcosθ⎠⎞
R(y,
θ
\theta
θ)=
(
c
o
s
θ
0
s
i
n
θ
0
1
0
−
s
i
n
θ
0
c
o
s
θ
)
\begin{pmatrix} cos\theta&0&sin\theta \\ 0&1&0 \\ -sin\theta&0&cos\theta \end{pmatrix}
⎝⎛cosθ0−sinθ010sinθ0cosθ⎠⎞
R(z,
θ
\theta
θ)=
(
c
o
s
θ
−
s
i
n
θ
0
s
i
n
θ
c
o
s
θ
0
0
0
1
)
\begin{pmatrix} cos\theta&-sin\theta&0 \\ sin\theta&cos\theta&0 \\0&0&1 \end{pmatrix}
⎝⎛cosθsinθ0−sinθcosθ0001⎠⎞
通常情况下会用旋转矩阵来描述刚体的方位。
(3)位姿的描述:
为了完整描述刚体B在空间的位置与姿态,需要将刚体B与坐标系{B}固接。坐标系的原点一般选取物体的特征点,如质心,对称中心等。相对于参考系{A},位置矢量和旋转矩阵分别描述坐标系{B}的原点位置和坐标轴的方位。所以B的位姿由坐标系{B}参考坐标系{A}来描述,即{B} = { B A R _B^AR BAR, A X B ^A{X_B} AXB}
(4)手爪坐标系:
为了描述末端执行器的位置和姿态,规定一个与手爪固接的坐标系,称为手爪坐标系。z轴设定在接近物体的方向,称为接近矢量a(approach);y轴设置在设在两手指的联线方向,称为方向矢量o(orientation);x轴由右手法则确定,n称为法向矢量(normal)。如此,手爪的方位就由旋转矩阵[n,o,a]而手爪的位置由位置矢量p所规定,他代表手爪坐标系的原点,因此手爪的位姿可有四个独立矢量进行描述[ n,o,a,p],记为[T]=[ n,o,a,p],在后续正逆运动学中,会多次用到这个坐标系。
坐标变化:
在空间中一点p在不同坐标系下的描述是不同的,从一个坐标系到另一个坐标系描述之间的变化关系主要如下三种:
(1)平移变换:
假设坐标系{B}和{A}有着相同的方位,但是两个坐标系的原点不一致。用位置矢
A
P
B
^A{P_B}
APB来描述{B}相对于参考坐标系{A}的位置,如下图所示。把
A
P
B
^A{P_B}
APB称为{B}相对于{A}的平移矢量。如果点P在坐标系{B}中的位置为
B
P
^B{P}
BP,则他相对于{A}的位置
B
P
^B{P}
BP可以通过矢量相加得到:
A
P
^ A{P}
AP=
B
P
^ B{P}
BP+
A
P
B
^A{P_B}
APB
这个矢量相加的等式称为坐标平移方程。

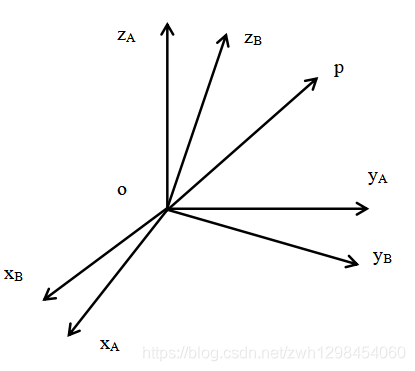

图2-1
(2)旋转变化:
坐标系{B}与{A}具有相同的坐标原点,却有着不同的方位,如下图所示。可以用旋转矩阵来描述{B}相对于{A}的方位。同样的,空间中一点P在坐标系{A}和{B}中具有以下变换关系:
A
P
^ A{P}
AP=
B
A
R
_B^A{R}
BAR
B
P
^B{P}
BP ,旋转矩阵与位置矢量的相乘称为坐标系旋转方程。
图2-2
(3)复合变化:
对于一般情况,坐标系{B}与坐标系{A},两个坐标系,原点不重合,方位也不相同,如下图所示。结合上面两个方程,复合变换由坐标平移与坐标旋转共同作用得来的,得出他的一般方程如下: A P ^ A{P} AP= B A R _B^A{R} BAR B P ^B{P} BP+ A P B ^A{P_B} APB
齐次坐标变换:
上式的复合变换对点
B
P
^B{P}
BP来说是非齐次的,但是可以把他转化成齐次的形式:
(
A
P
1
)
\begin{pmatrix} ^A{P} \\ 1\end{pmatrix}
(AP1)=
(
B
A
R
A
P
B
0
1
)
\begin{pmatrix} _B^AR &^A{P_B} \\ 0&1\end{pmatrix}
(BAR0APB1)
(
B
P
1
)
\begin{pmatrix} ^B{P} \\ 1\end{pmatrix}
(BP1)
(1)平移齐次坐标变换:
空间的任意点都有矢量ai+bj+ck来描述,其中i,j,k为轴x,y,z上的单位矢量,所以此点可以用平移齐次变换表示为:
Trans(a,b,c)=
(
1
0
0
a
0
1
0
b
0
0
1
c
0
0
0
1
)
\begin{pmatrix} 1&0&0&a \\ 0&1&0&b \\ 0&0&1&c \\ 0&0&0&1 \end{pmatrix}
⎝⎜⎜⎛100001000010abc1⎠⎟⎟⎞
(2)旋转齐次坐标变换:
对应于轴x,y,z作转角为 θ \theta θ的旋转变化,可得到如下齐次矩阵:
Rot(x, θ \theta θ)= ( 1 0 0 0 0 c o s θ − s i n θ 0 0 s i n θ c o s θ 0 0 0 0 1 ) \begin{pmatrix} 1&0&0&0 \\ 0&cos\theta&-sin\theta&0 \\ 0&sin\theta&cos\theta&0 \\ 0&0&0&1 \end{pmatrix} ⎝⎜⎜⎛10000cosθsinθ00−sinθcosθ00001⎠⎟⎟⎞
Rot(y, θ \theta θ)= ( c o s θ 0 s i n θ 0 0 1 0 0 − s i n θ 0 c o s θ 0 0 0 0 1 ) \begin{pmatrix} cos\theta&0&sin\theta&0 \\ 0&1&0&0 \\ -sin\theta&0&cos\theta&0 \\ 0&0&0&1 \end{pmatrix} ⎝⎜⎜⎛cosθ0−sinθ00100sinθ0cosθ00001⎠⎟⎟⎞
Rot(z, θ \theta θ)= ( c o s θ − s i n θ 0 0 s i n θ c o s θ 0 0 0 0 1 0 0 0 0 1 ) \begin{pmatrix} cos\theta&-sin\theta&0&0 \\ sin\theta&cos\theta&0&0 \\ 0&0&1&0 \\ 0&0&0&1 \end{pmatrix} ⎝⎜⎜⎛cosθsinθ00−sinθcosθ0000100001⎠⎟⎟⎞
(3)复合齐次变换:
空间某点既有平移变换又有旋转变化是,按照变化的先后顺序,可得到如下变化矩阵:
T=Trans(
a
1
a_1
a1
,
b
1
,b_1
,b1,
c
1
c_1
c1)*Trans(
a
n
a_n
an
,
b
n
,b_n
,bn,
c
n
c_n
cn)Rot(y,
θ
\theta
θ)Rot(x,
ε
\varepsilon
ε)
参考
[1].John J.Craig《机器人学导论》[M]机械工业出版社, 2006:14~47
[2].熊有伦,《机器人技术基础》[M]华中理工大学出版社,1996:15~30
[3]马强.《六自由度机械臂轨迹规划研究》[D]哈尔滨工程大学2007:9~13
[4]马江.《六自由度机械臂控制系统设计与运动学仿真》[D]北京工业大学2009:31~33
