【设计】死区时间控制

PWM死去时间控制是为了防止两个MOS管瞬间导通短路，那单个mos管是不是不用死区时间控制了。

死区时间是PWM输出时，为了使H桥或半H桥的上下管不会因为开关的关断延迟问题发生同时导通而设置的一个保护时段，通常也指pwm响应时间。 　　
由于IGBT（绝缘栅极型功率管）等功率器件都存在一定的结电容，所以会造成器件导通关断的延迟现象。一般在设计电路时已尽量降低该影响，比如尽量提高控制极驱动电压电流，设置结电容释放回路等。为了使igbt工作可靠，避免由于关断延迟效应造成上下桥臂直通，有必要设置死区时间，也就是上下桥臂同时关断时间。死区时间可有效地避免延迟效应所造成的一个桥臂未完全关断，而另一桥臂又处于导通状态，避免直通炸模块。 　　
死区时间大，模块工作更加可靠，但会带来输出波形的失真及降低输出效率。死区时间小，输出波形要好一些，只是会降低可靠性，一般为us级。一般来说死区时间是不可以改变的，只取决于功率元件制作工艺！ 　　
死区时间是指控制不到的时间域，在变频器里一般是指功率器件输出电压、电流的“0”区，在传动控制里一般是指电机正反向转换电压、电流的过零时间。死区时间当然越小越好。但是所以设置死区时间，是为了安全。因此又不可没有。最佳的设置是：在保证安全的前提下，越小越好。以不炸功率管、输出不短路为目的。

参考：用于降压型DCDC转换器的死区时间控制电路.pdf

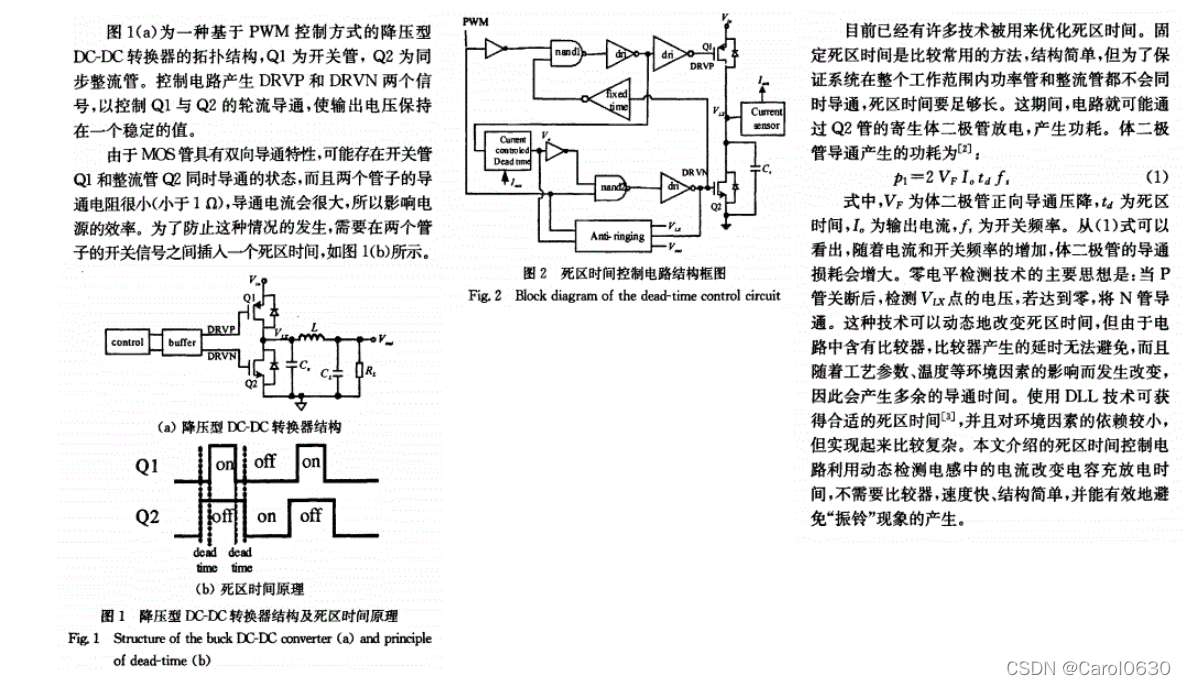

摘要:介绍了降压型DC-DC转换器的死区时间产生原理,给出一种死区时间控制电路。它通过采样电感中的电流,动态地调节死区延时,减小体二极管的导通时间,并且可抑制振铃现象的产生。在Cadence环境下对电路进行整体仿真。结果表明,在1 MHz频率下,死区时间能够随负载电流的变化而改变;体二极管的导通时间减小到1.5~2.5 ns,提高了系统的效率。
