UE 程序化场景 PCG插件

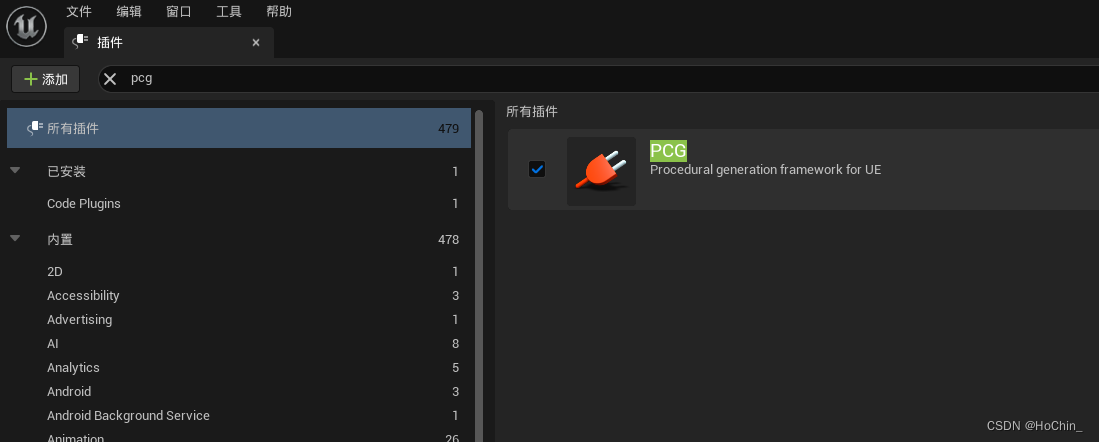

插件搜索 PCG

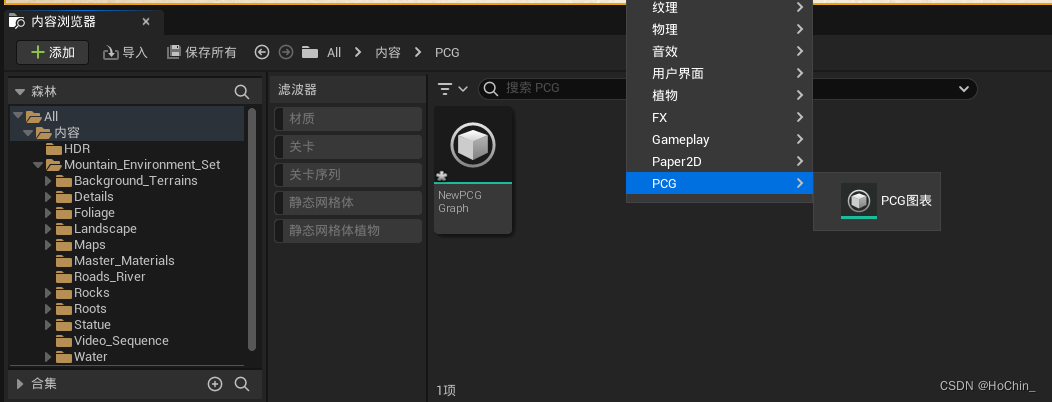

文件夹右键创建 PCG

---

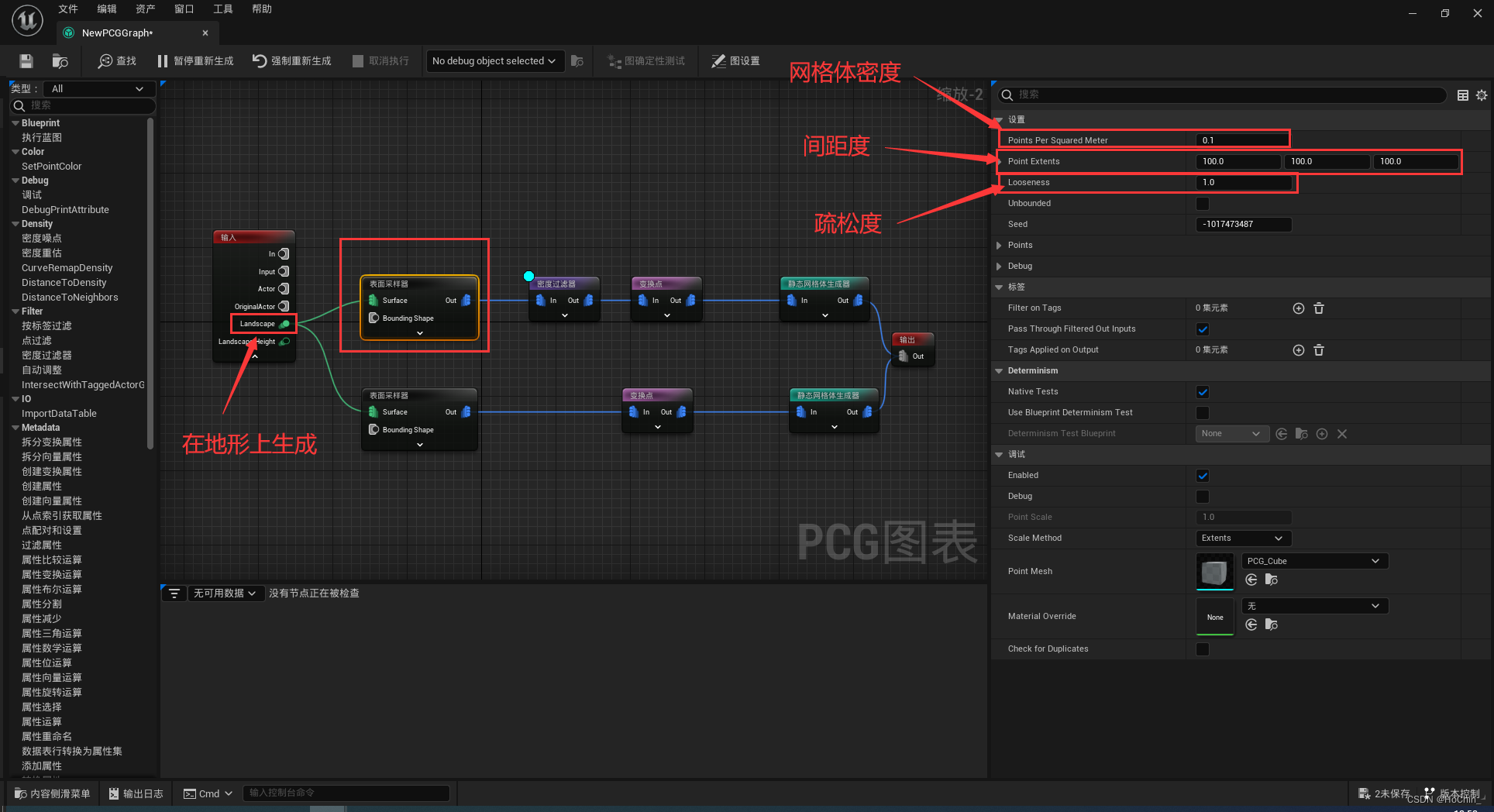

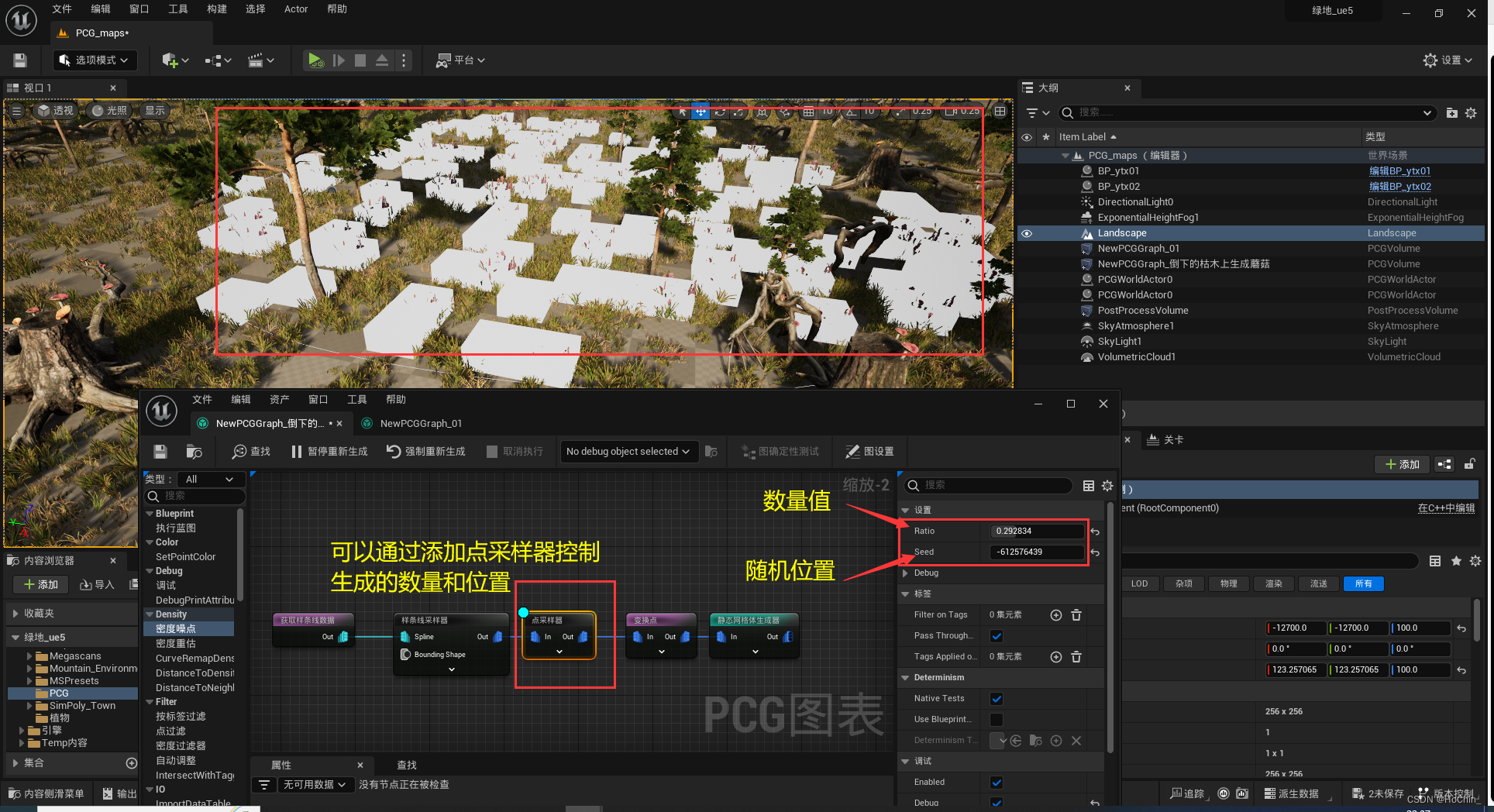

表面采样器介绍   快捷键D键可以预览效果

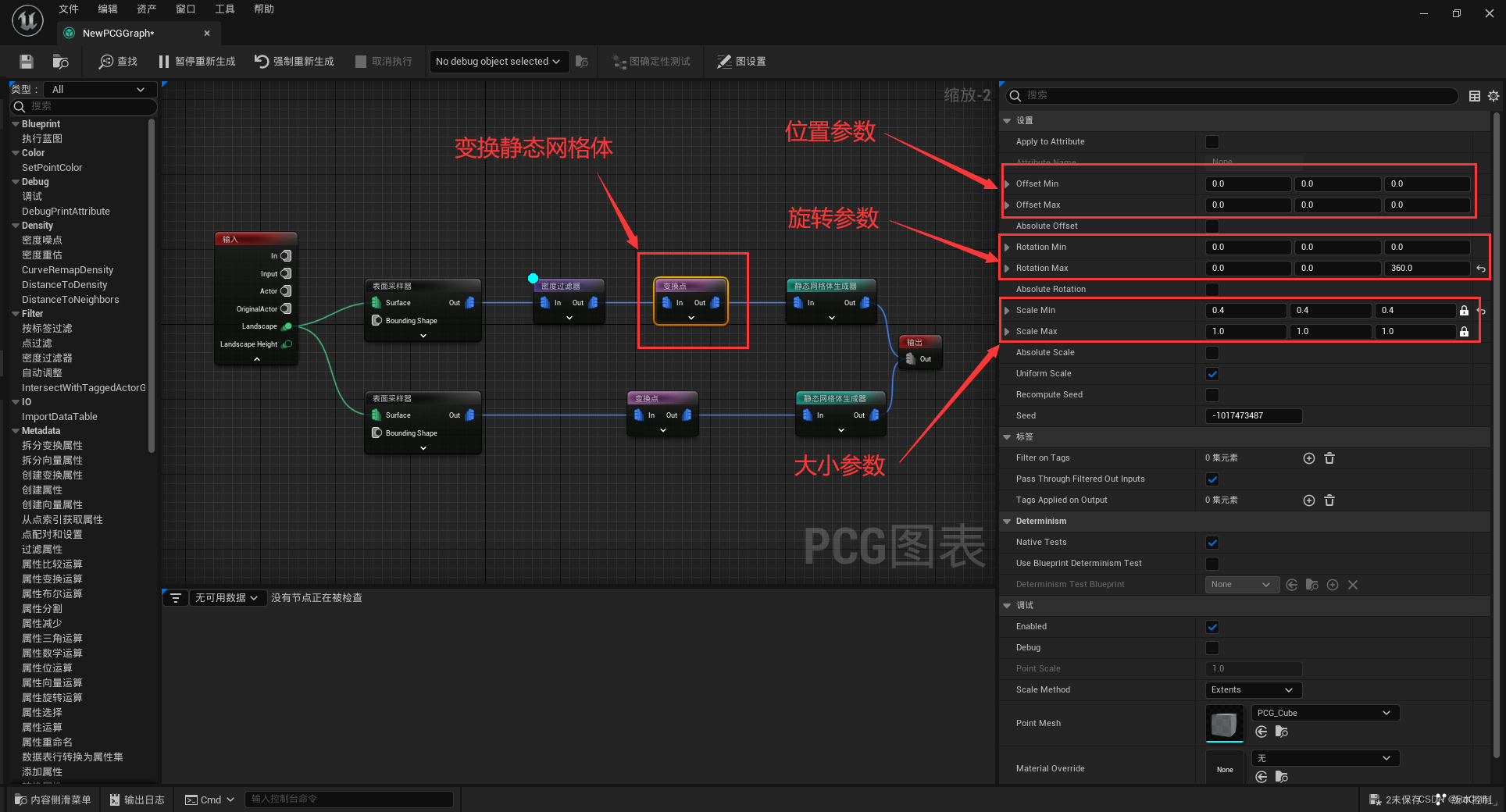

变换点参数

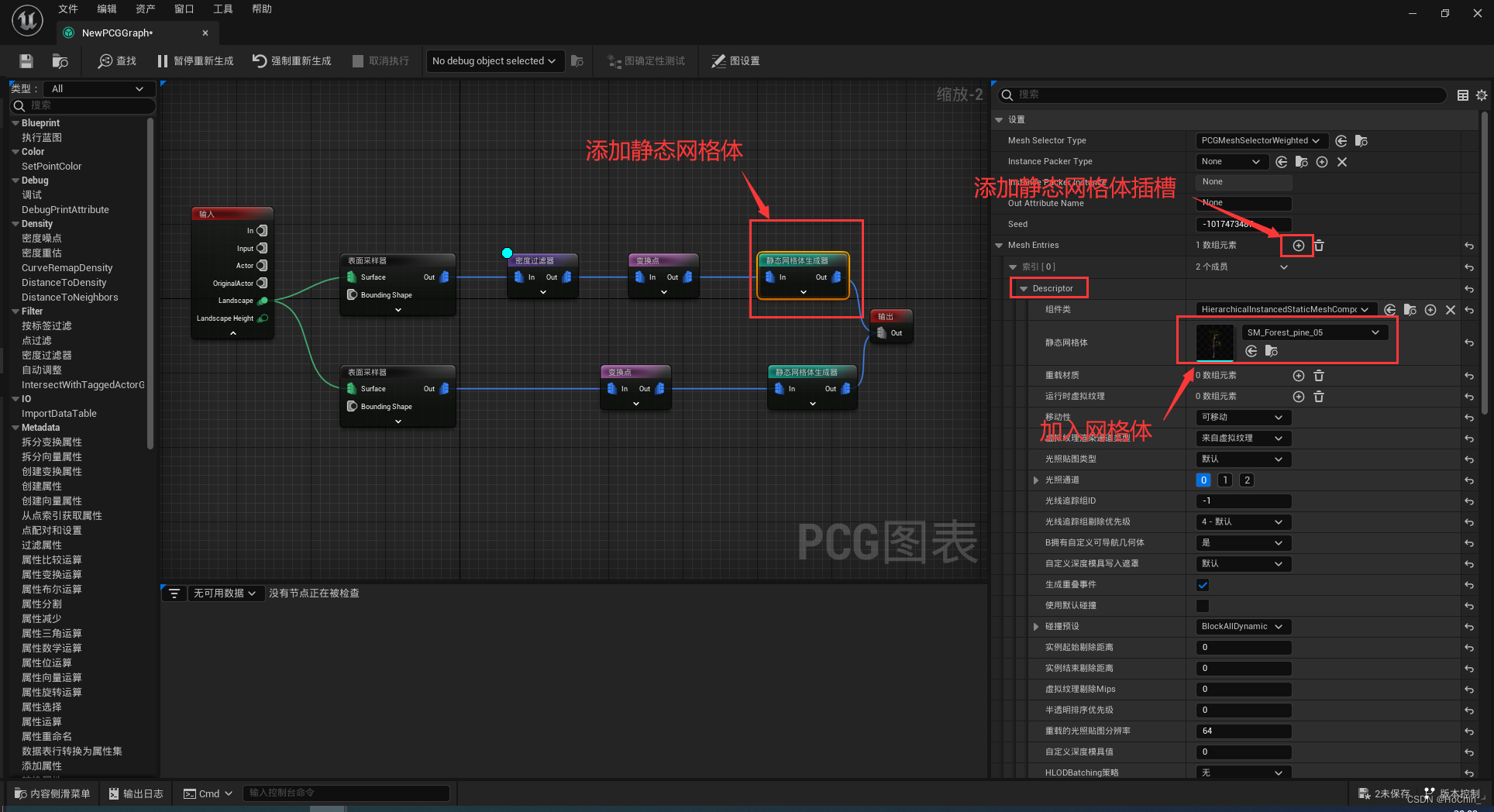

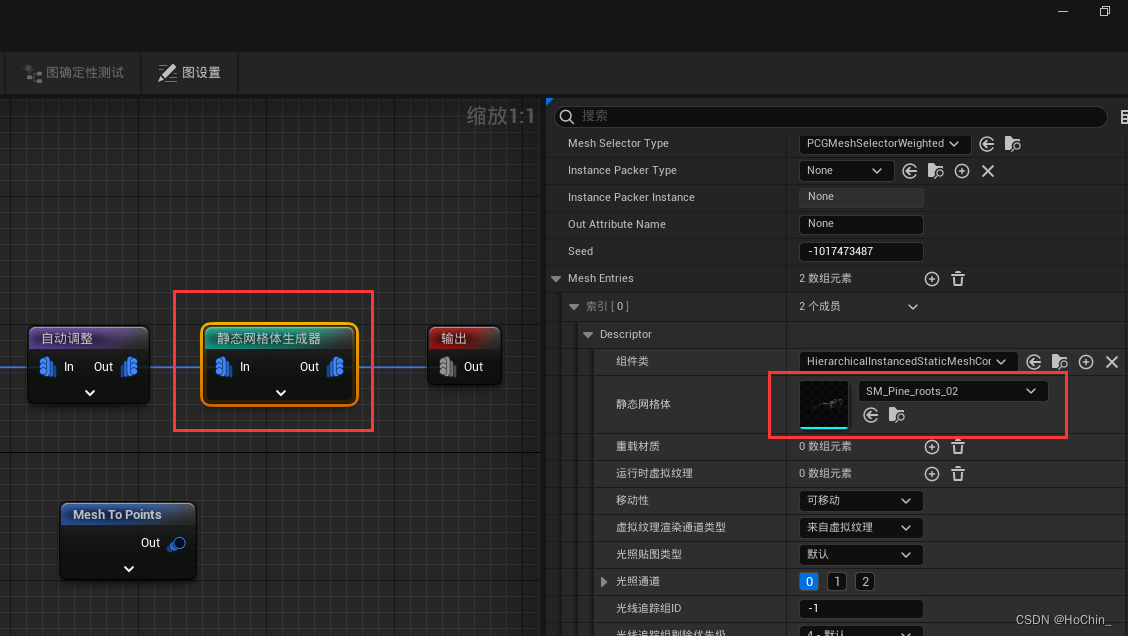

静态网格体生成器

---

模型上生成模型

节点示意

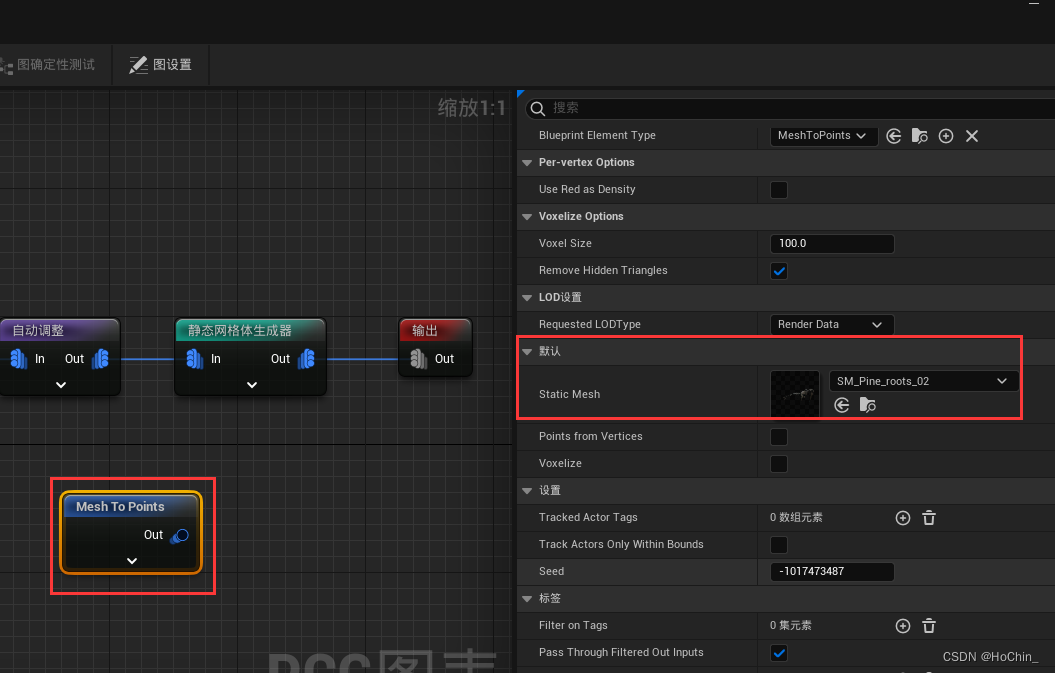

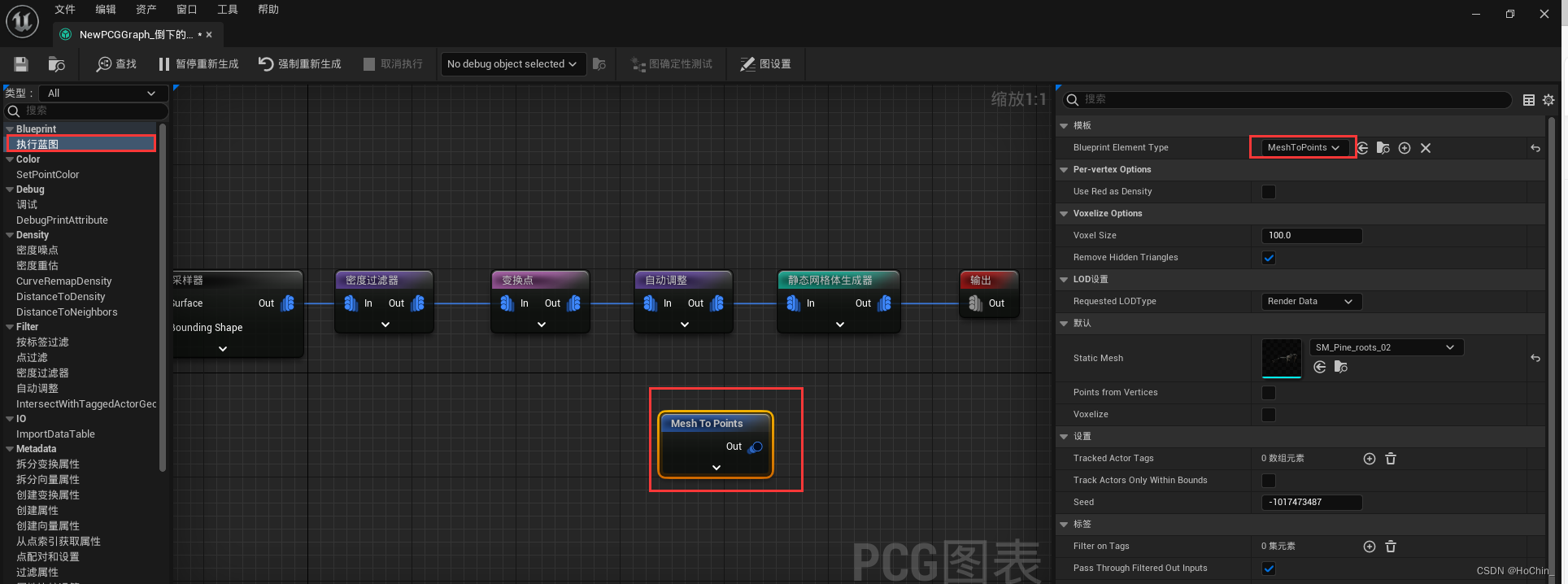

“执行蓝图”节点 搜索 “mesh to points 网格体到点”：意思是在模型外轮廓生成点在添加对应的“静态网格体生成器”上的模型

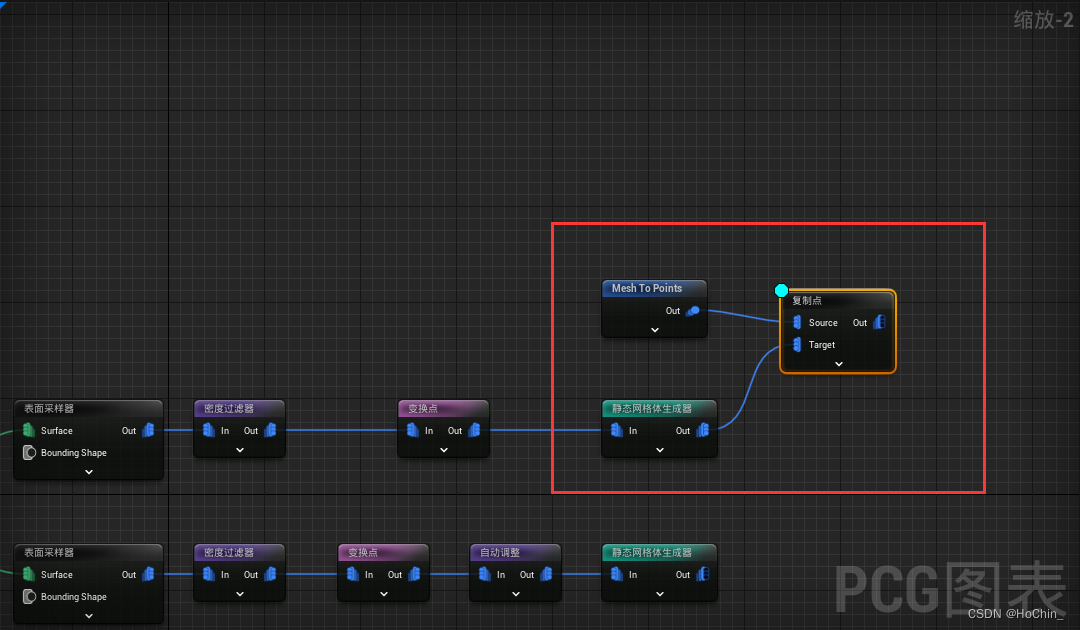

然后通过“复制点”节点将 “mesh to points 网格体到点” “静态网格体生成器” 合并一起

“法线转为密度” 意思是控制在 X Y Z 轴向生成

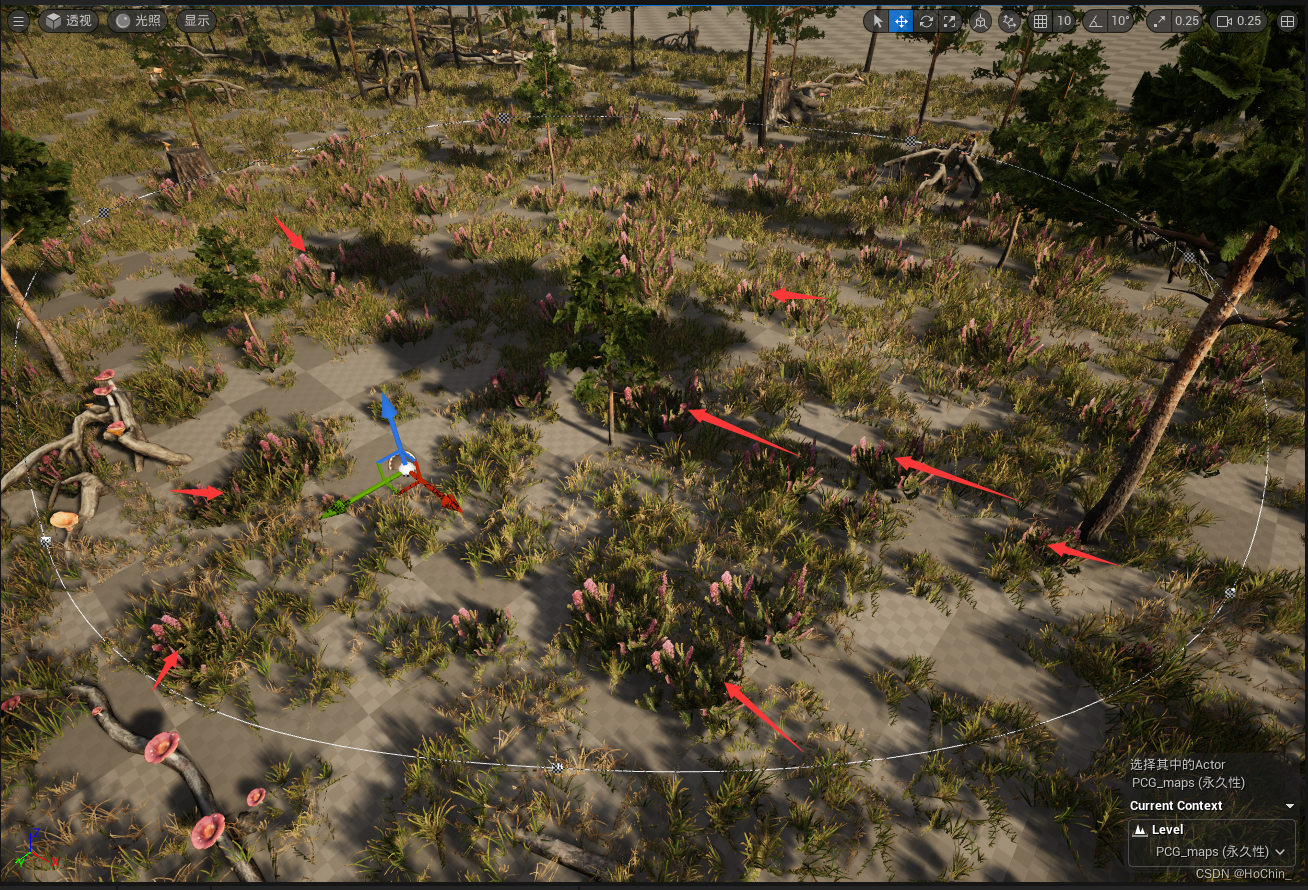

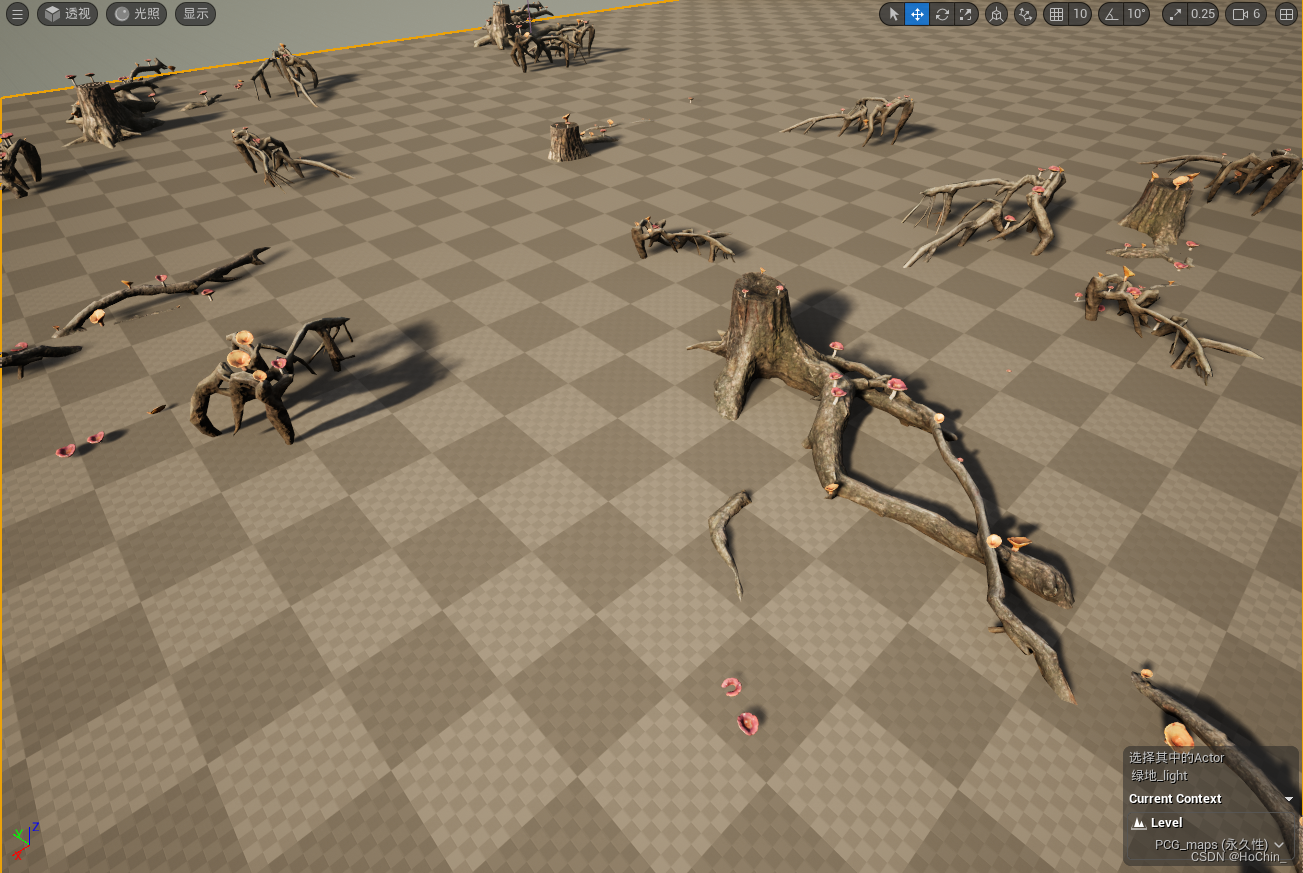

完善后的节点和效果，同理在枯木上长出了蘑菇

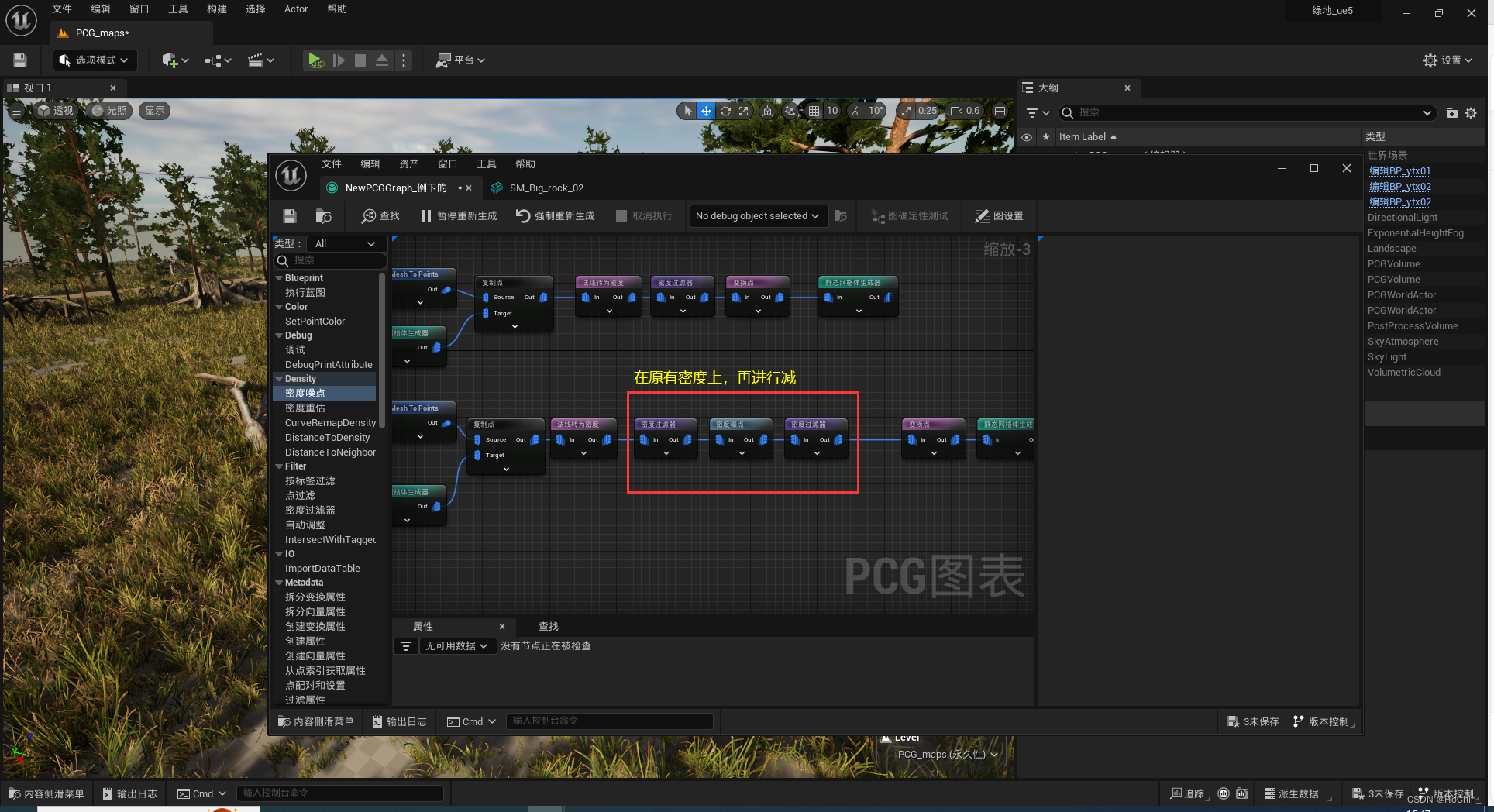

可以通过 “密度噪点”节点，再重新控制密度数量

---

森林生成样条线路

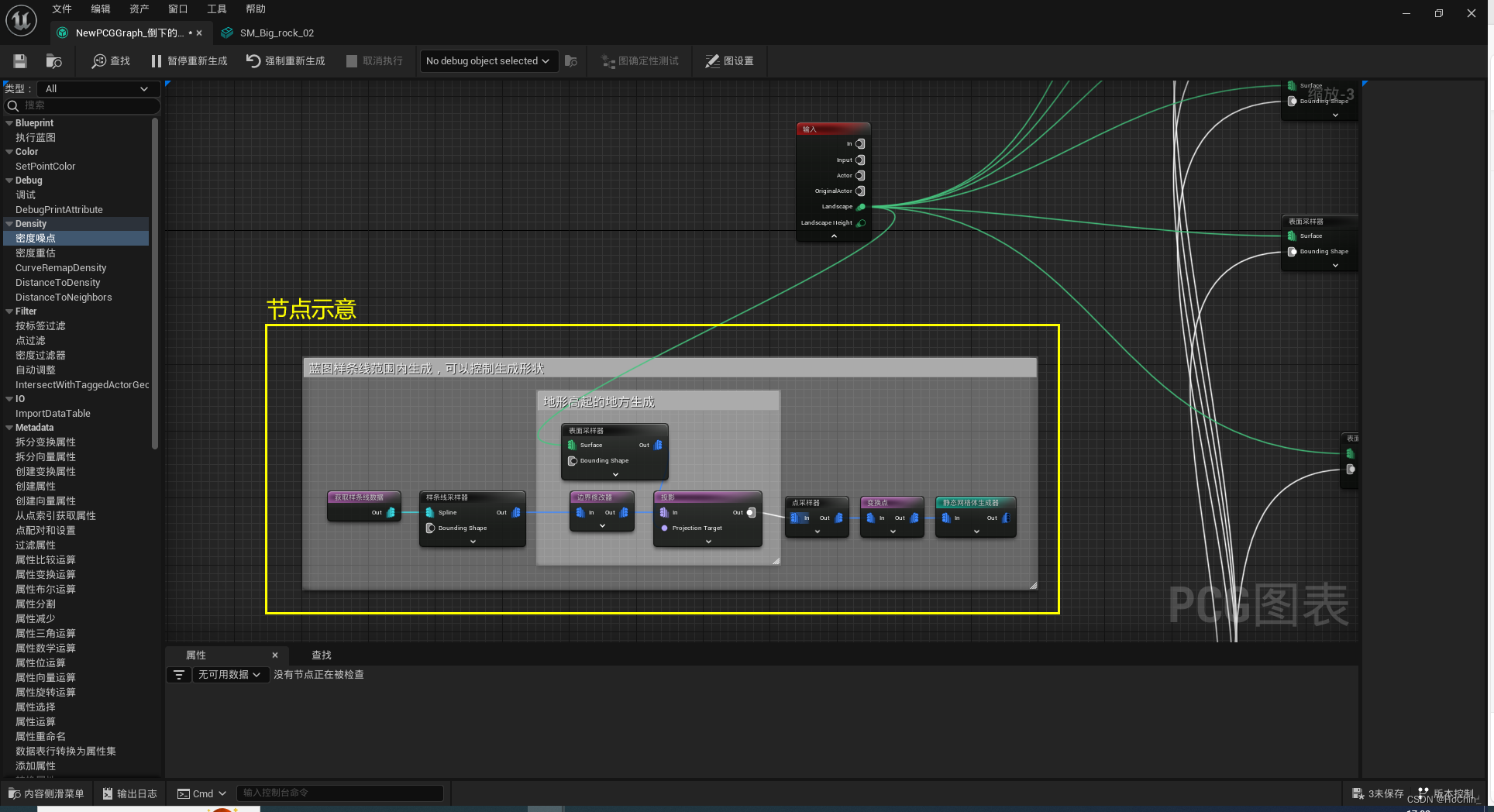

节点示意

首先在地形模式建立样条线路径  “Ctrl＋鼠标左键 ”  建立控制点

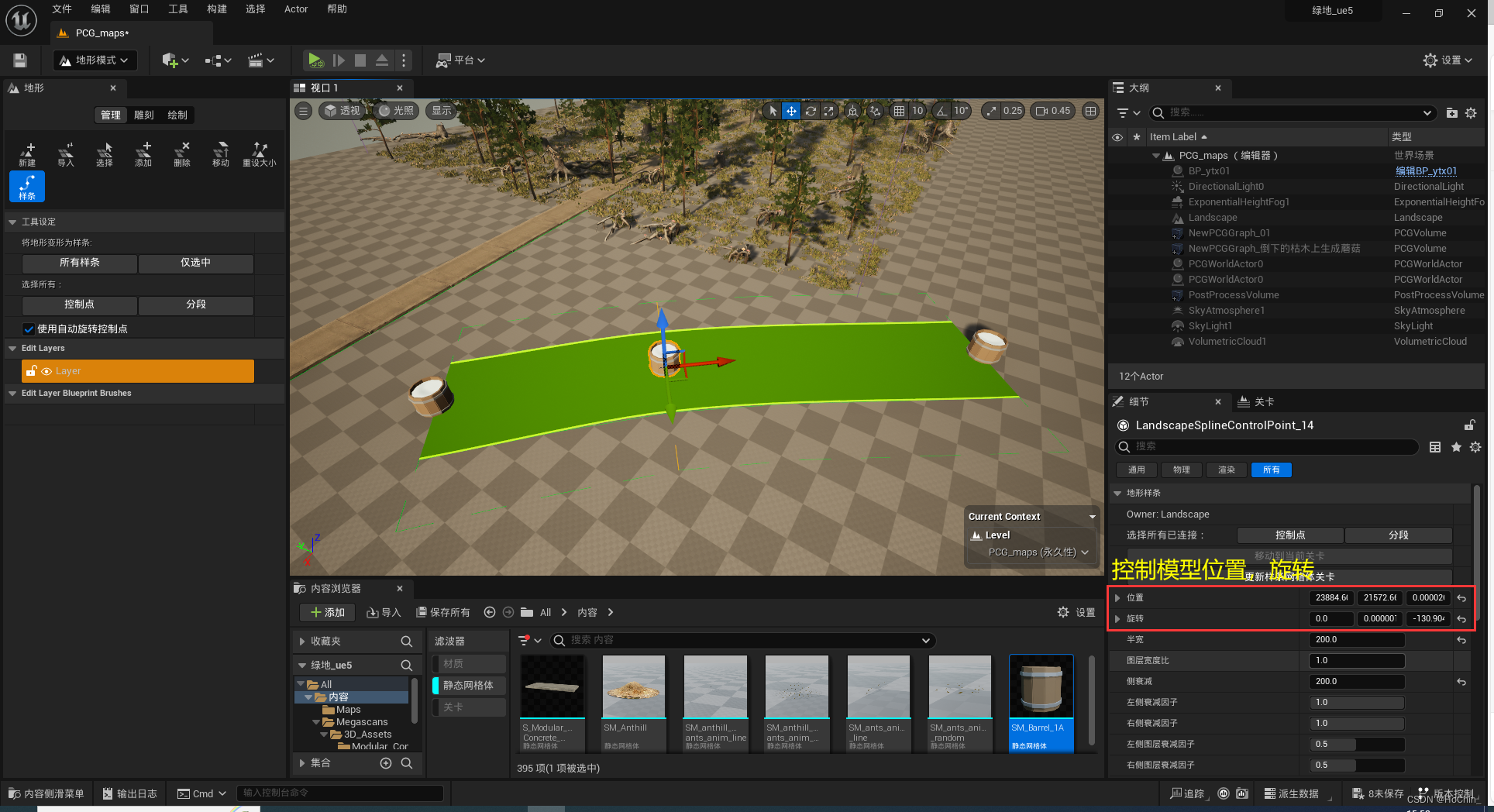

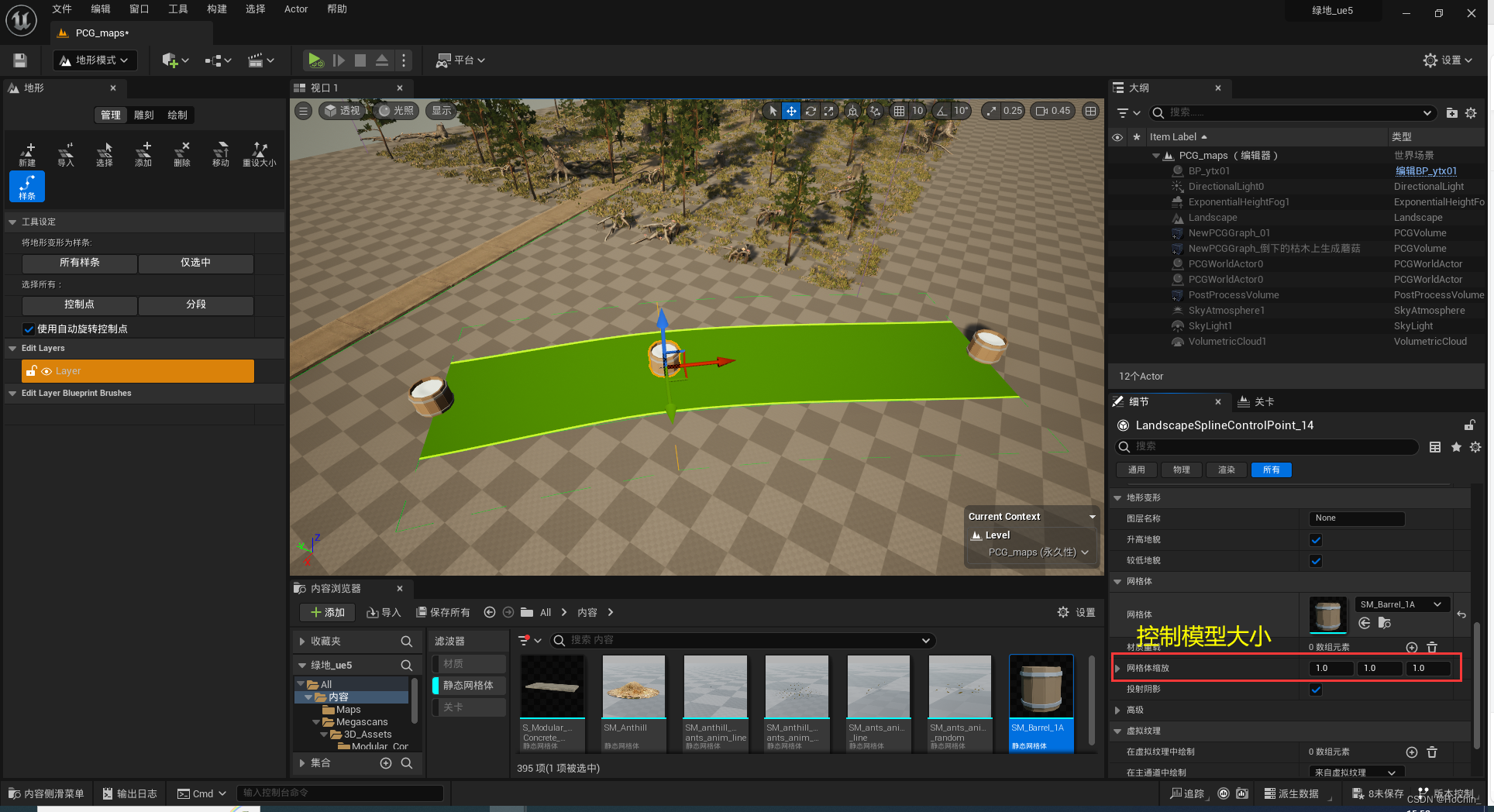

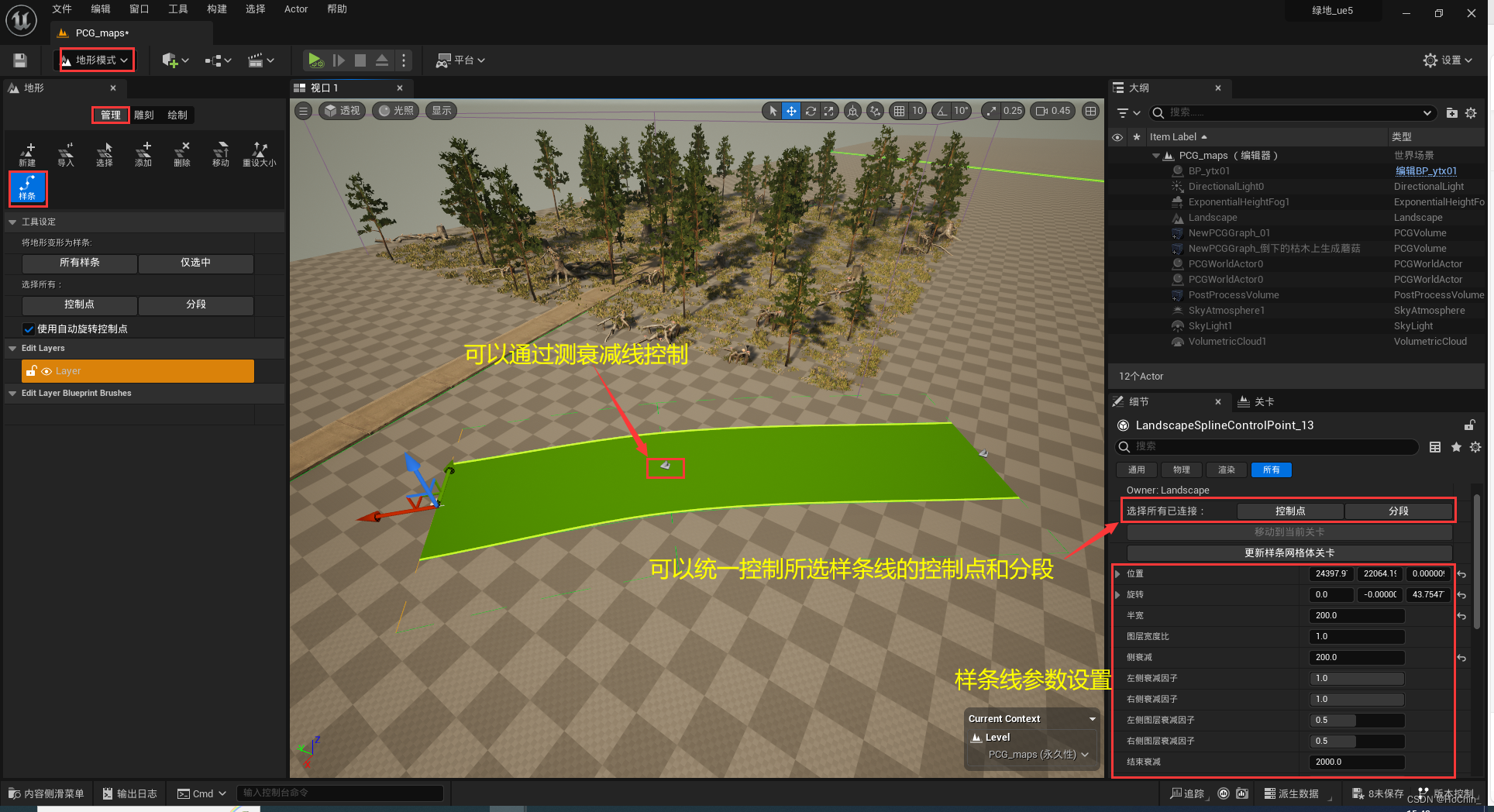

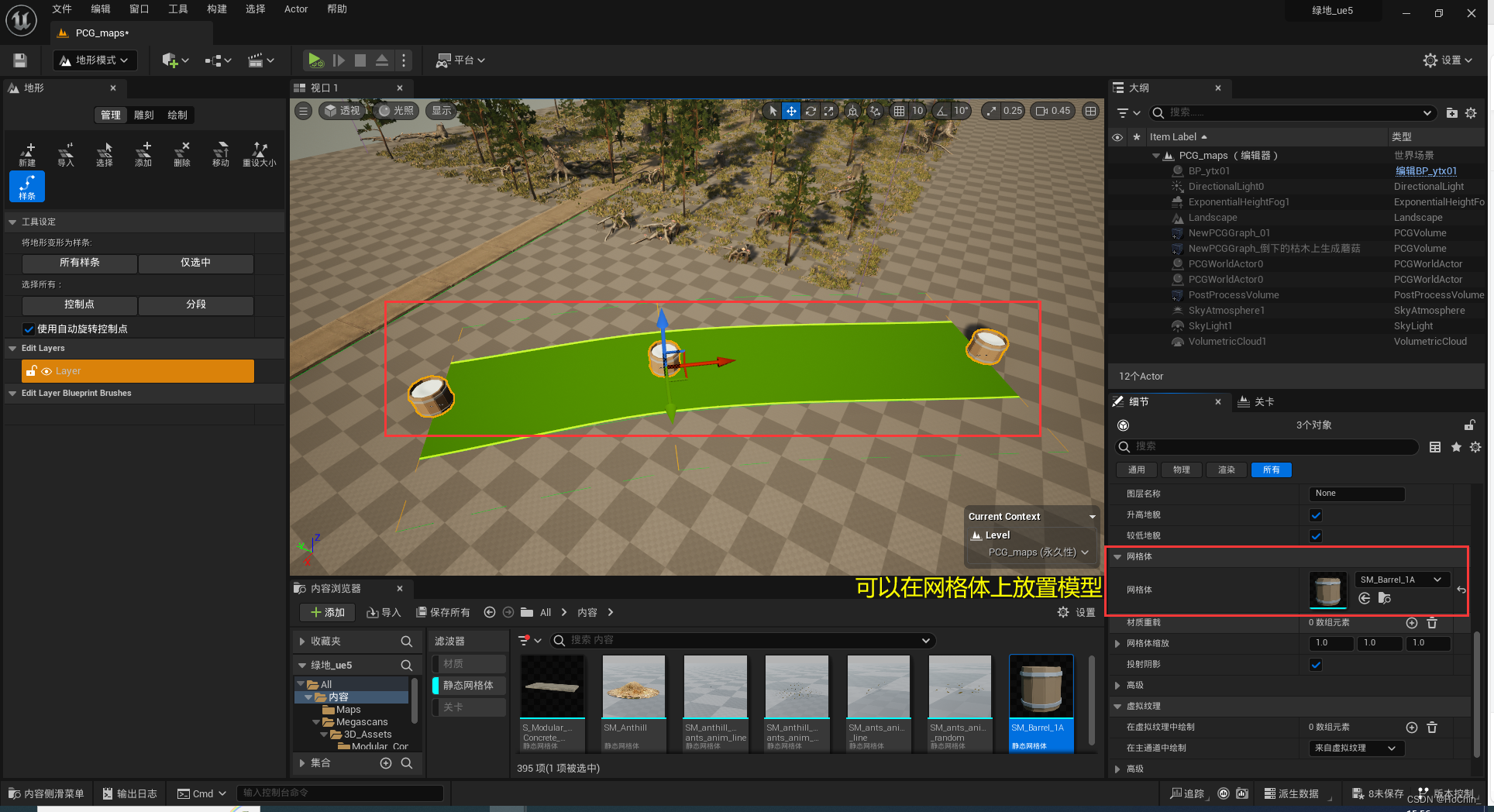

控制点：可以选择单个、多个、所有控制点、放置模型也可以调节模型的属性参数分段：可以选择单个、多个、所有分段、放置模型也可以调节模型的属性参数

PCG图表建立 “获取样条线数据” 节点 识别样条线，

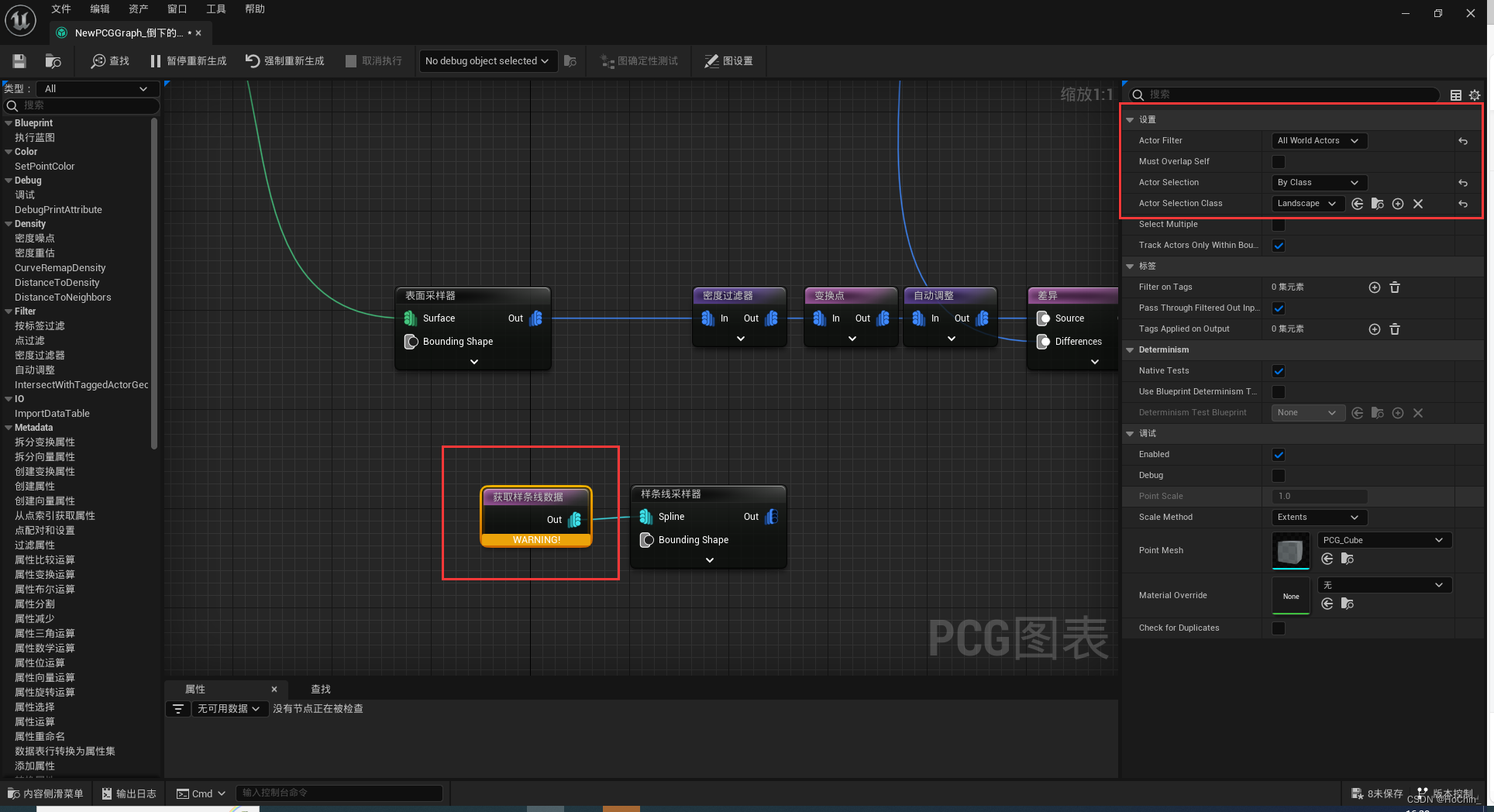

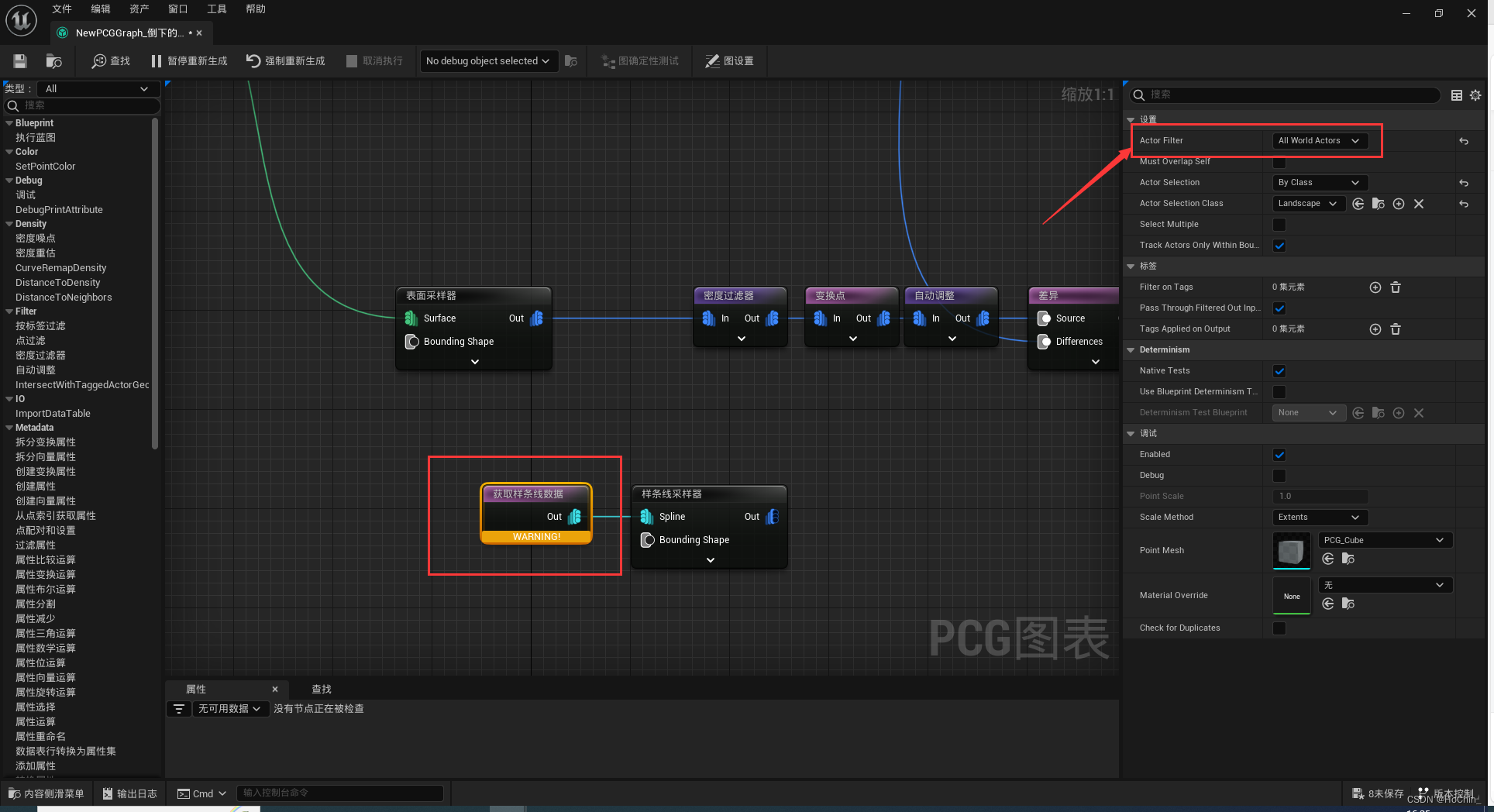

Actor Filter 选择 All world Actors 意思是选择所有类型

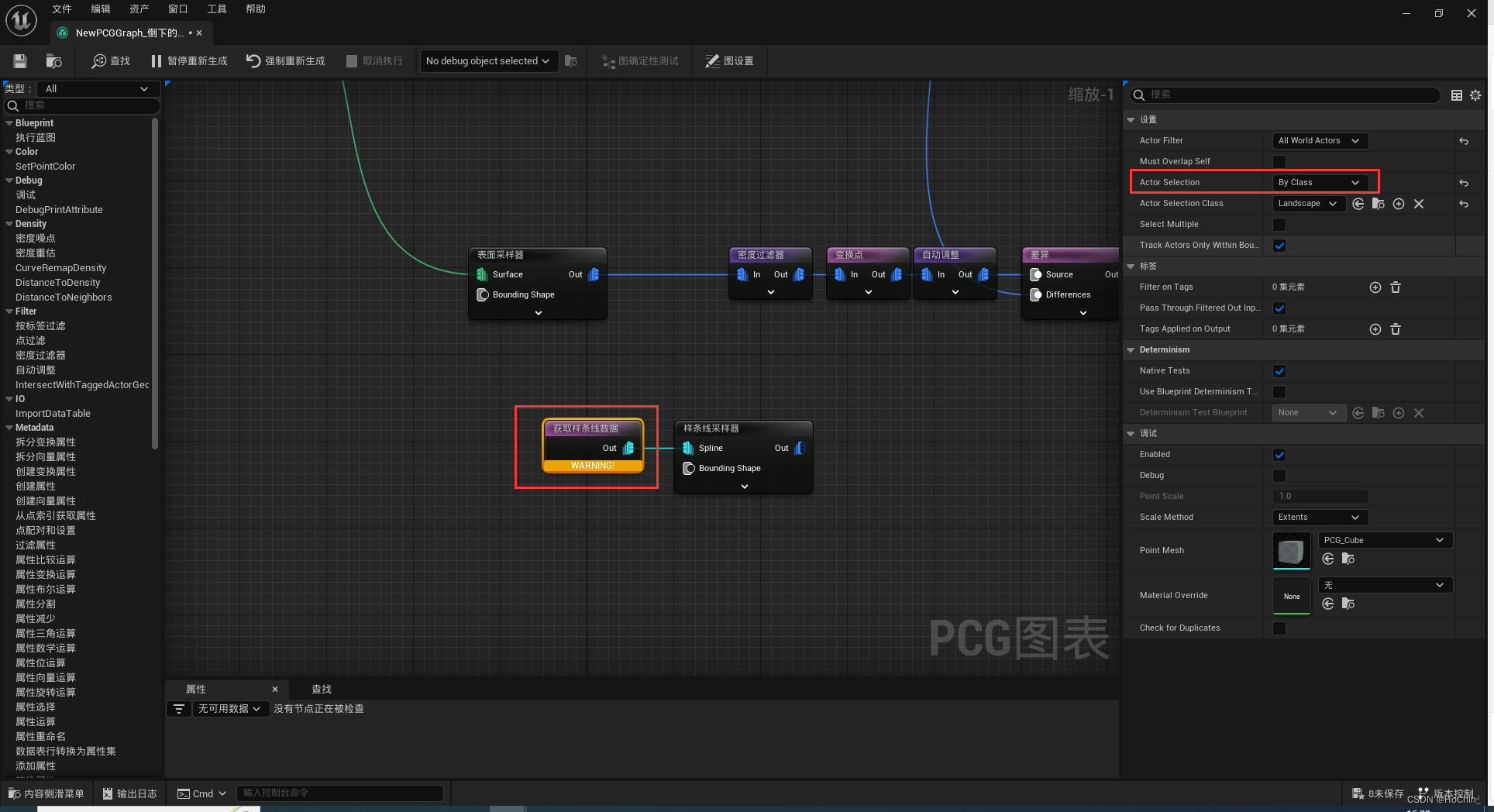

Actor Selection 选择 By Class

Actor Selection Class 选择 Landscape = 地形“样条线采样器”节点

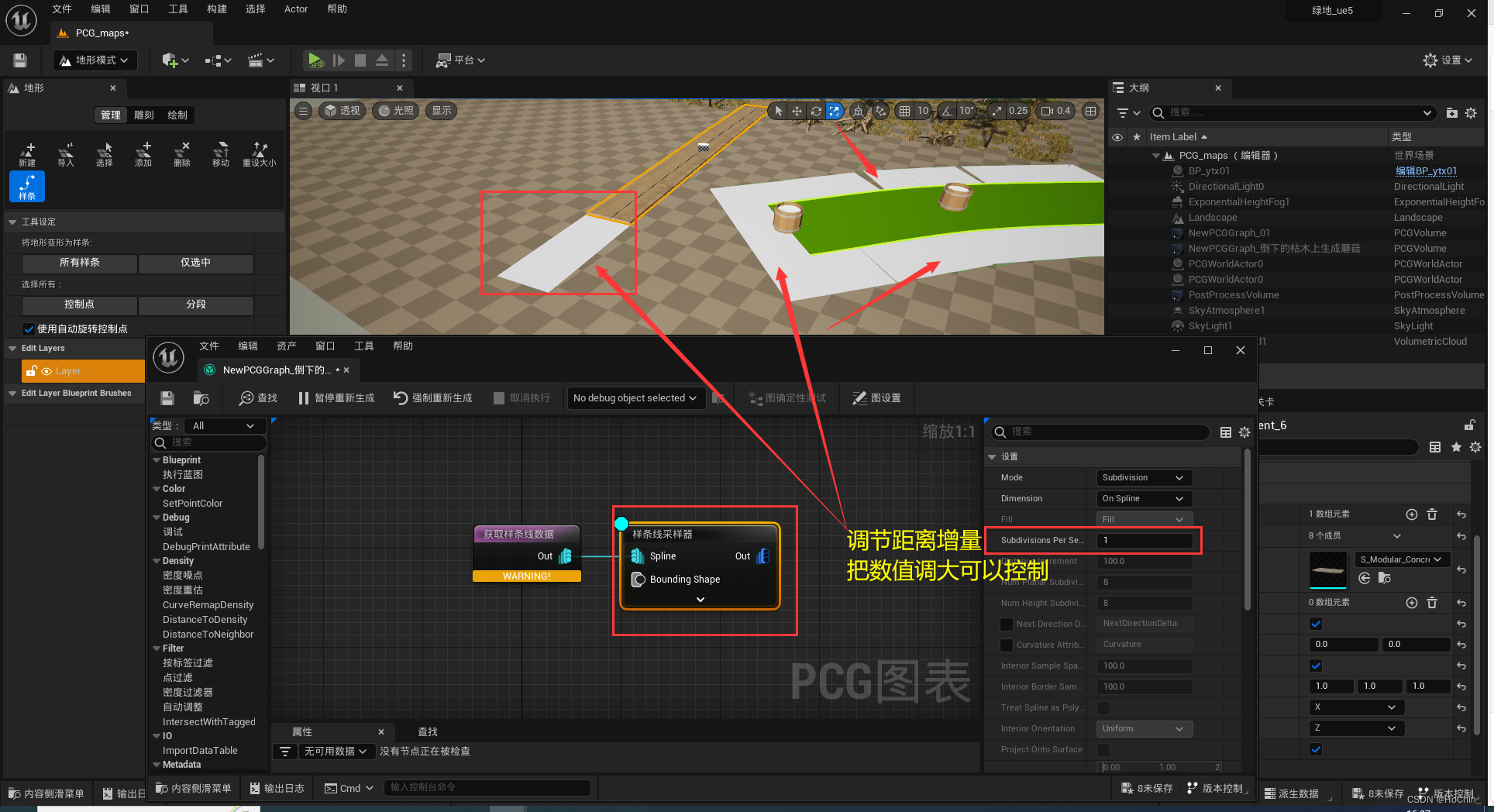

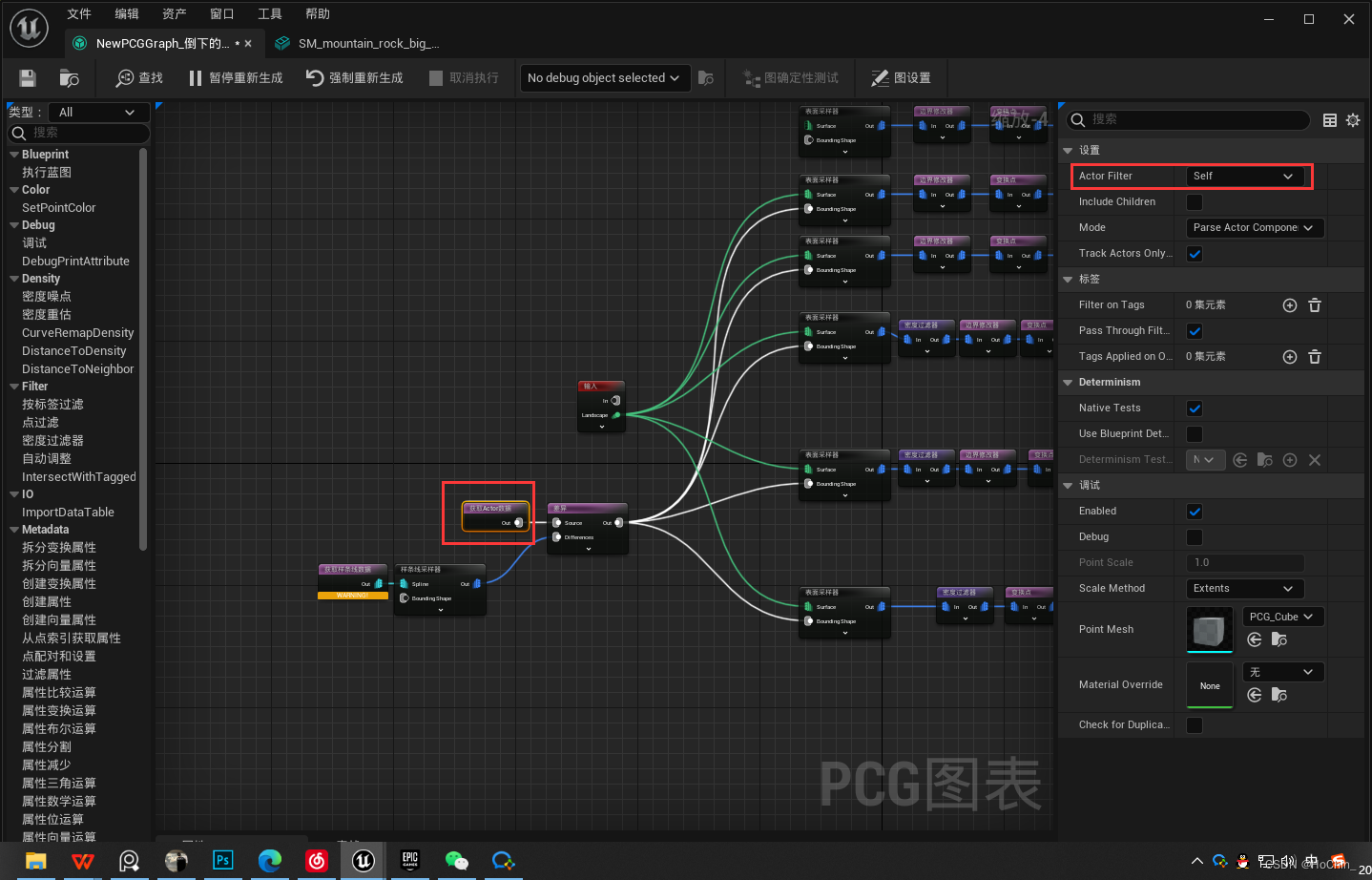

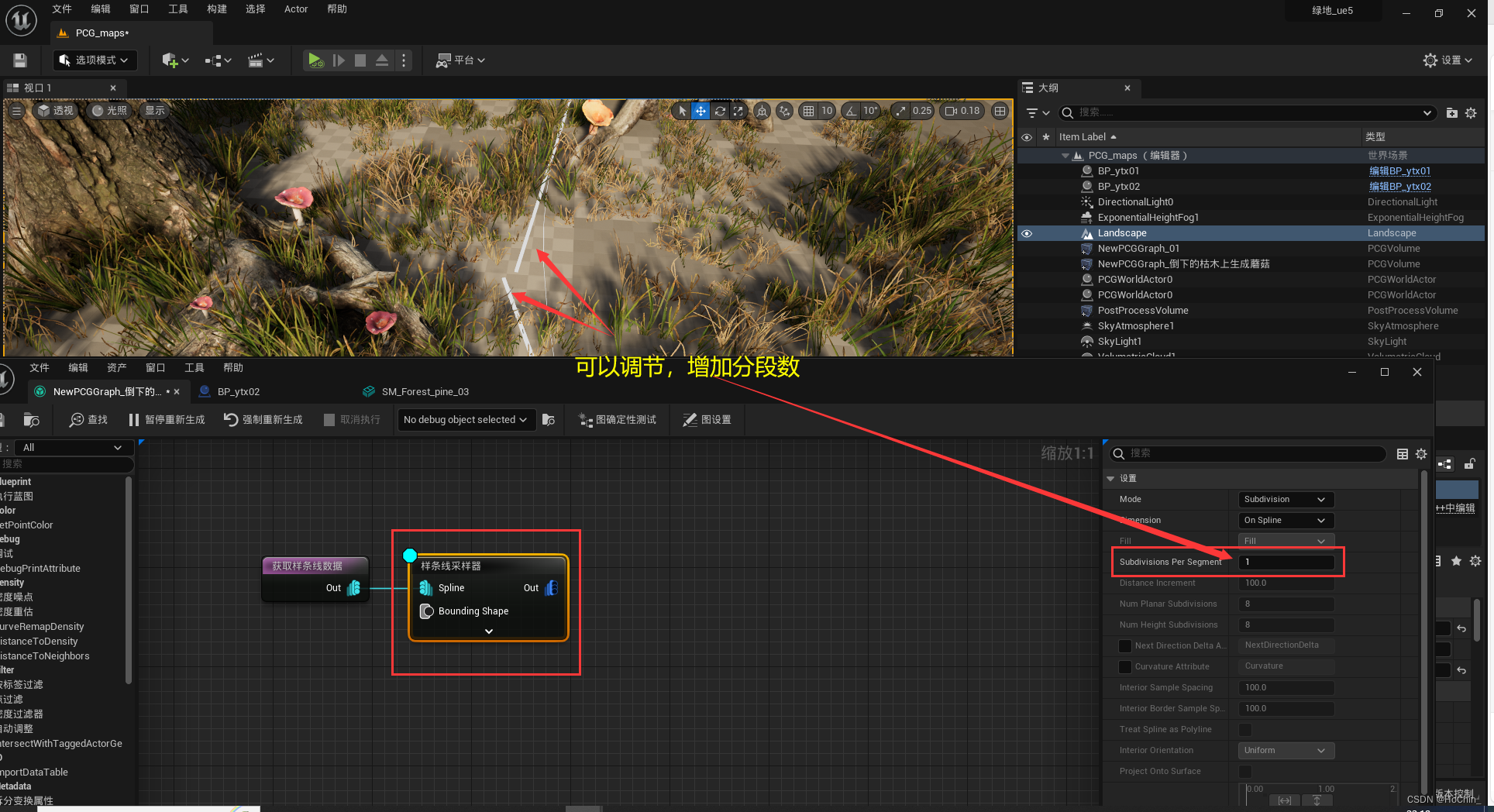

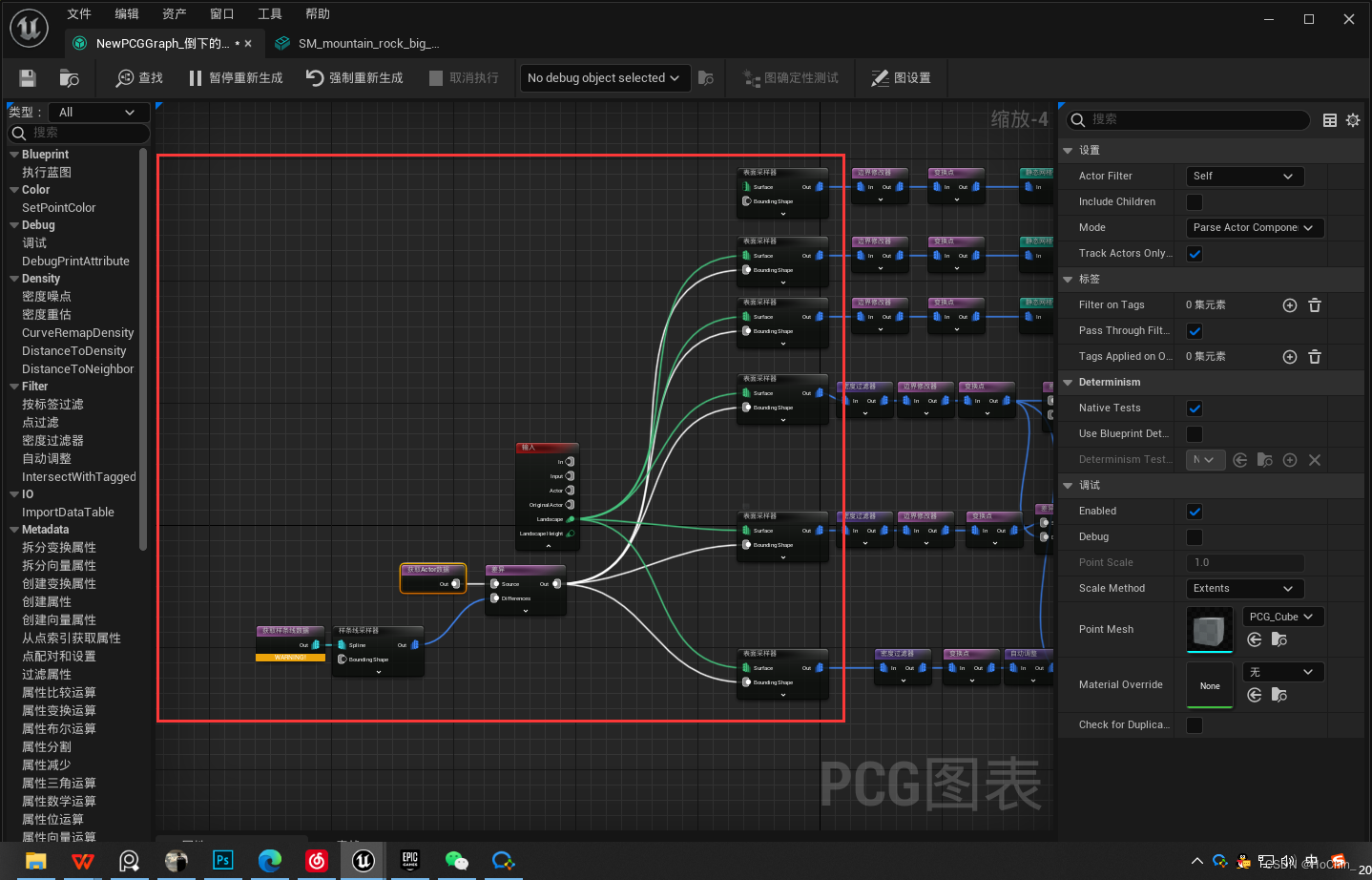

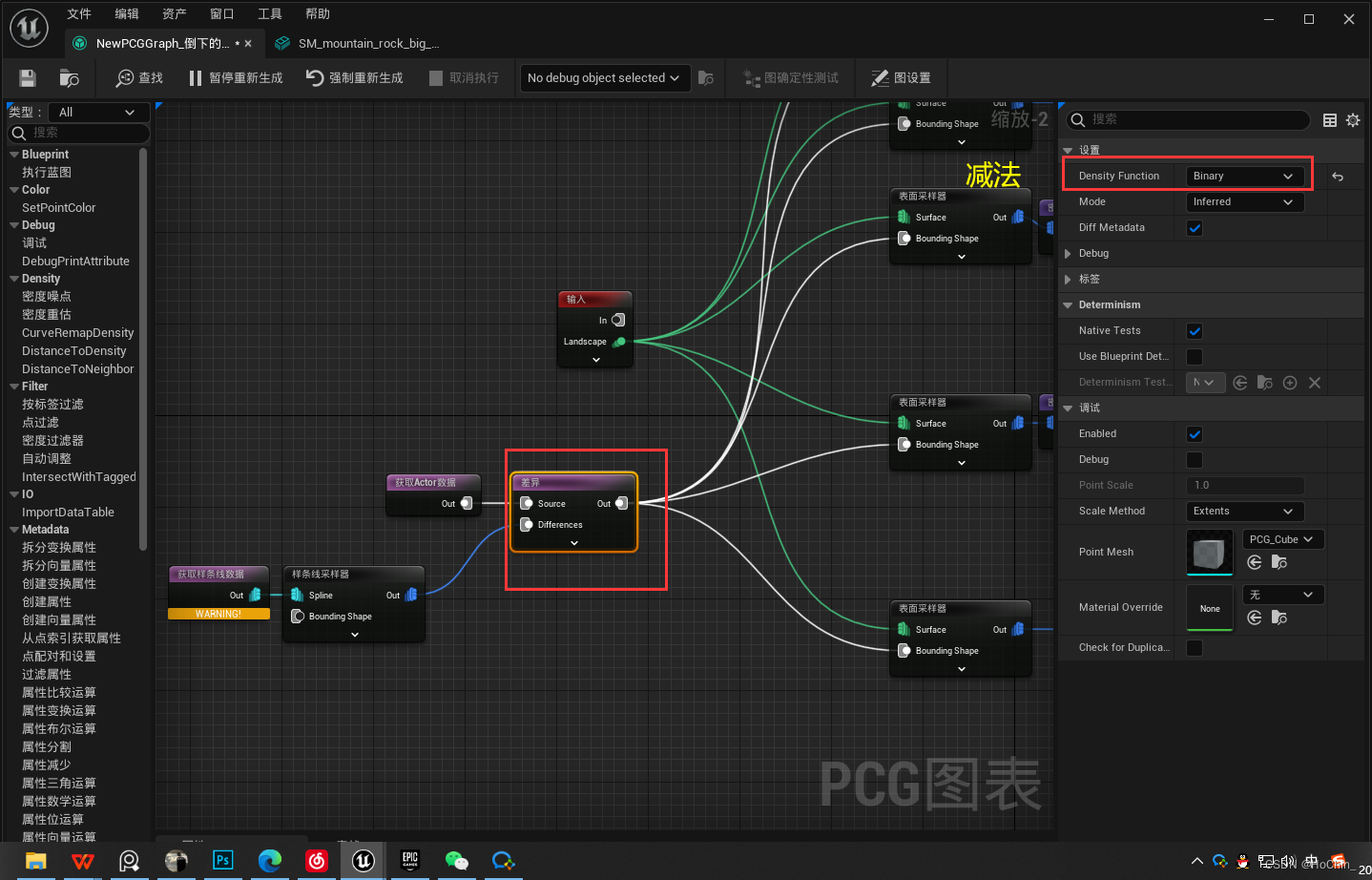

需要在样条线上不生成如何植被，“获取Actor数据”节点 Actor Filter 选择 self   获取PCG 本身 、 “差异”节点 Density Function 选择 Binary=减法 使样条线和本身做一个差异，减去样条线上的所有植被

最后连接表面采样器

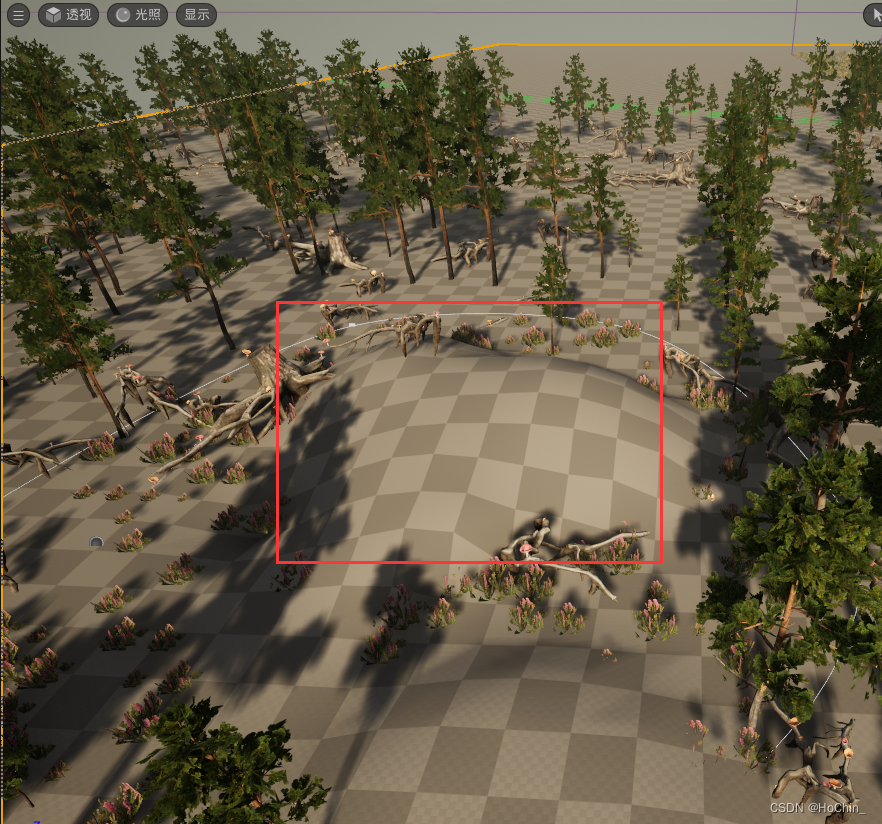

效果展示

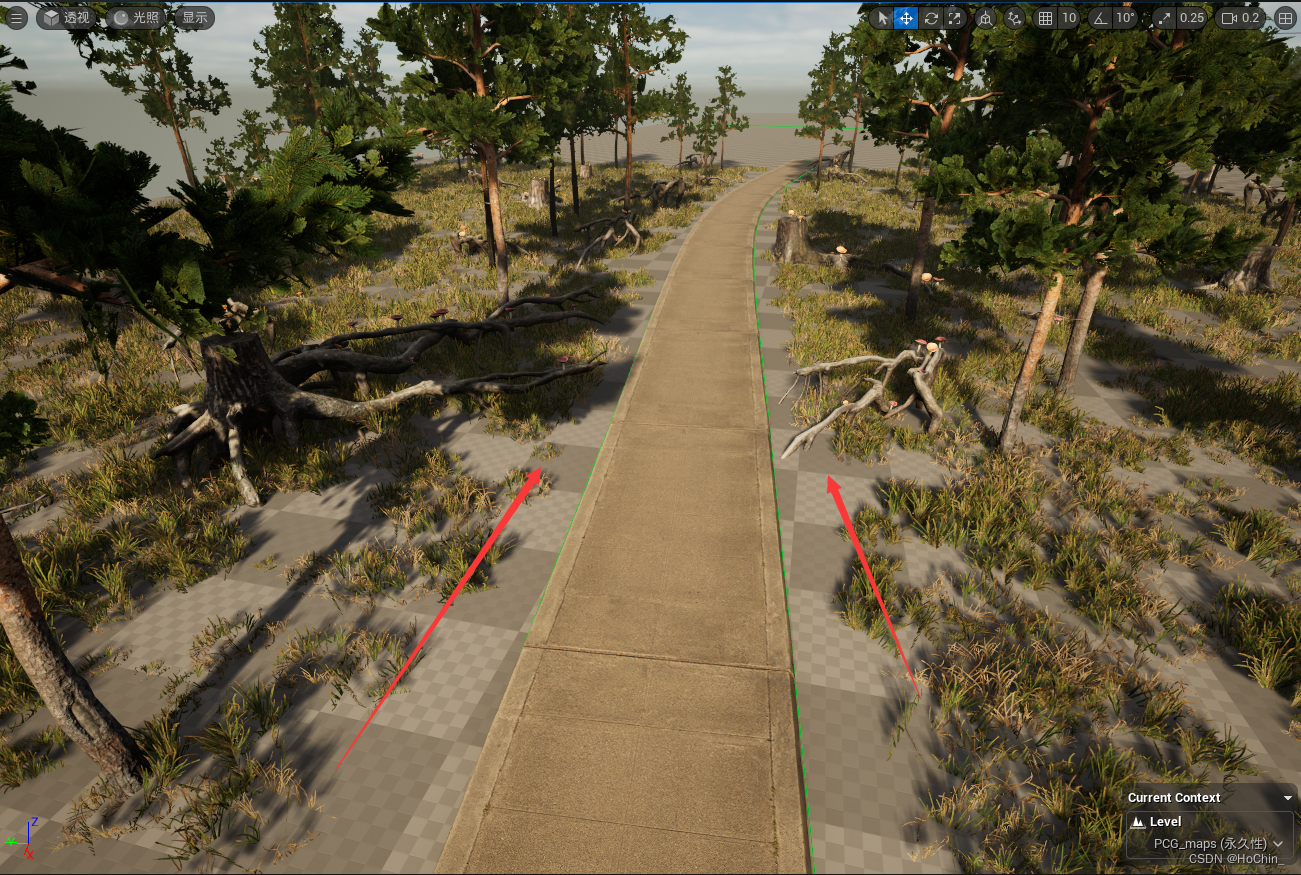

样条线道路两侧比较空，这是因为陡度造成的

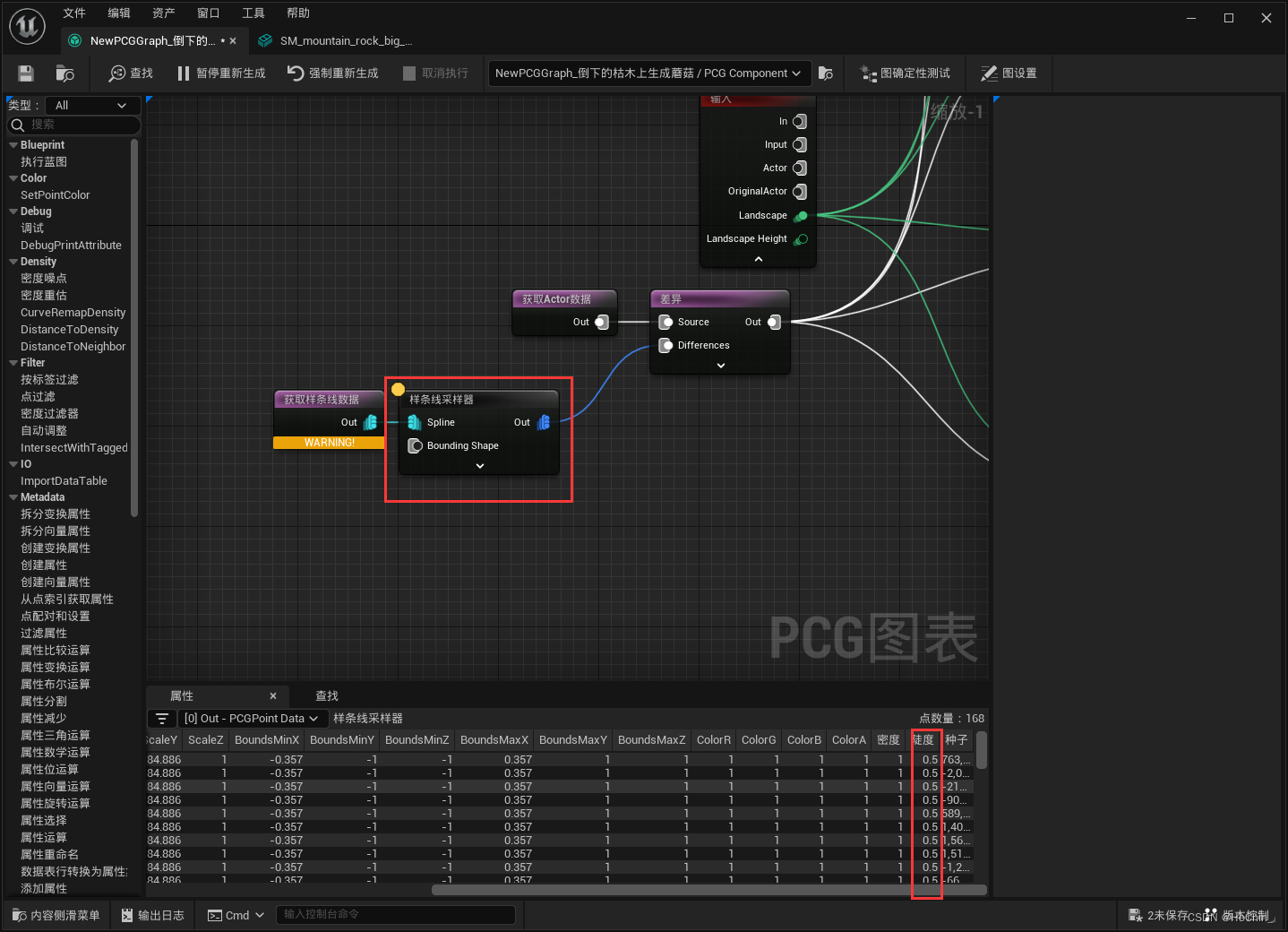

解决：在PCG图表搜索 “添加属性”节点

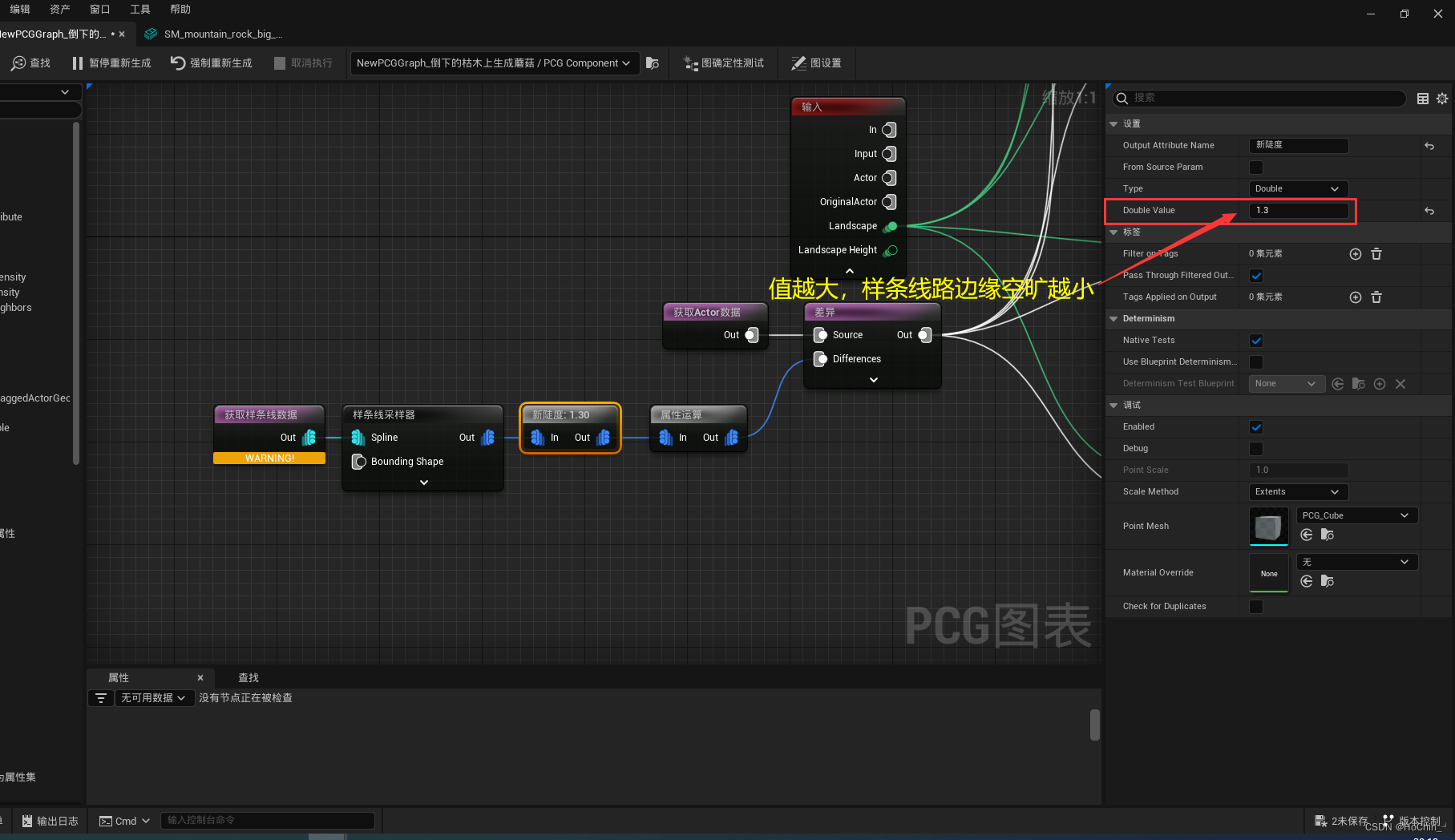

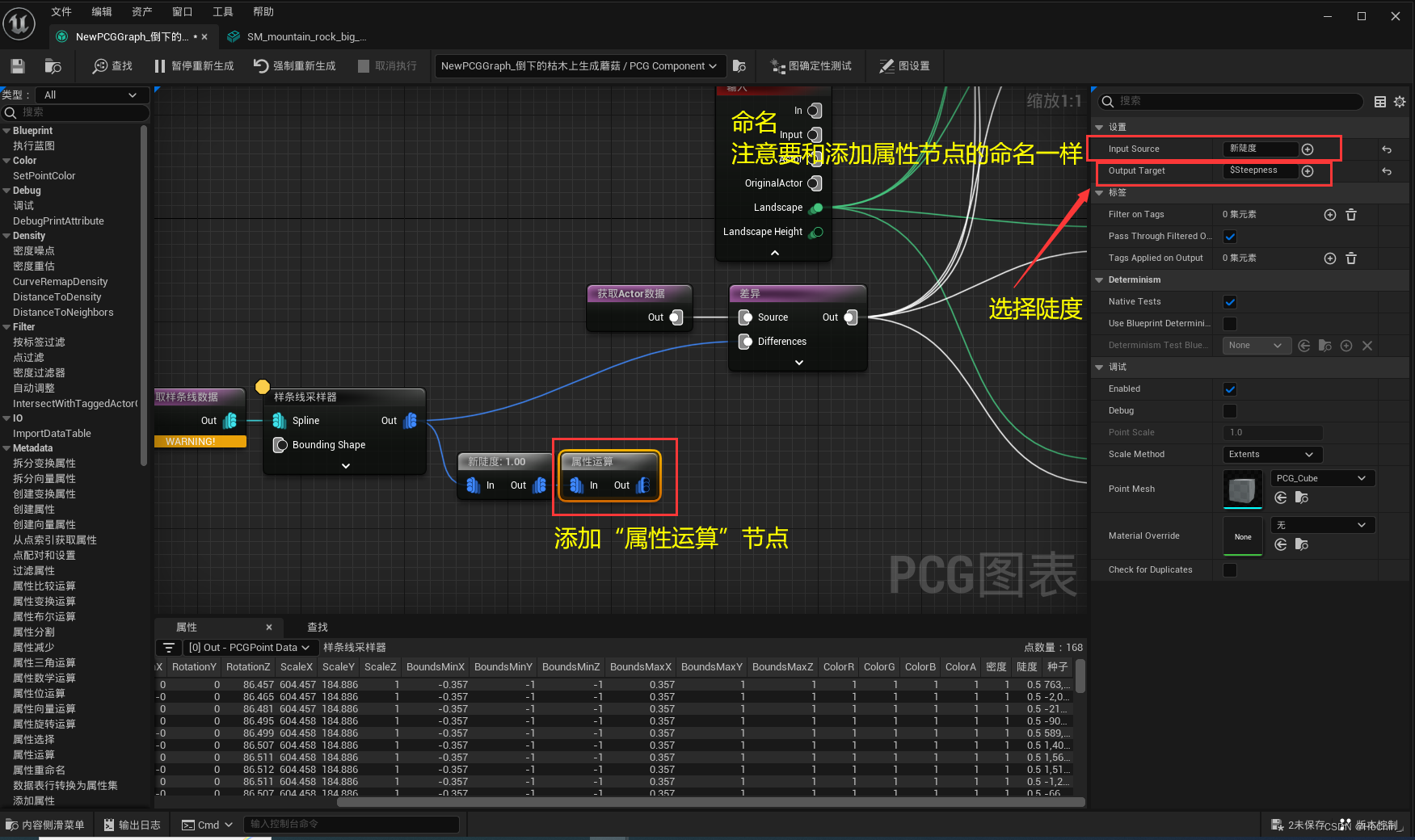

添加“属性运算”节点

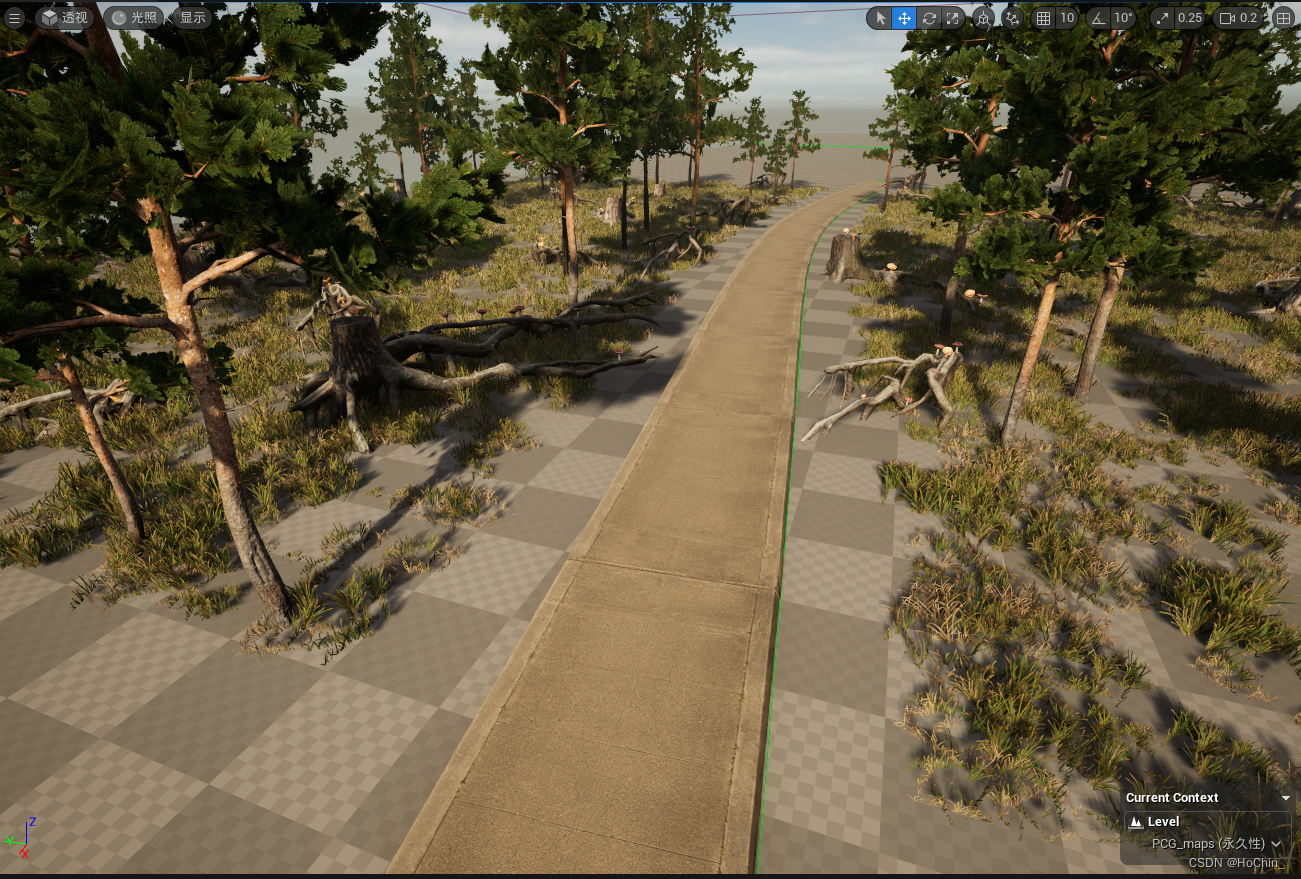

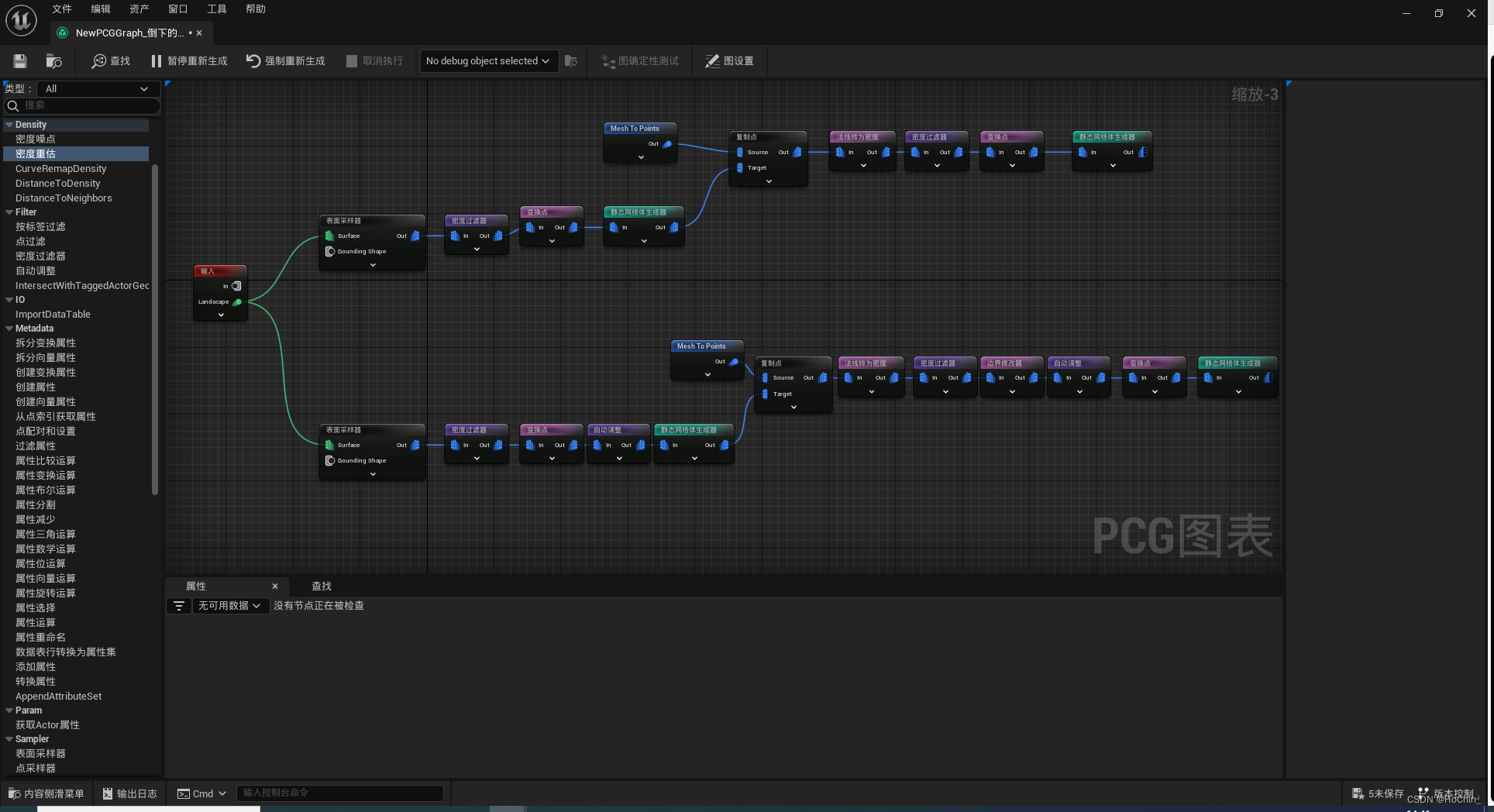

最后连接效果

---

 蓝图样条线控制PCG生成范围形状

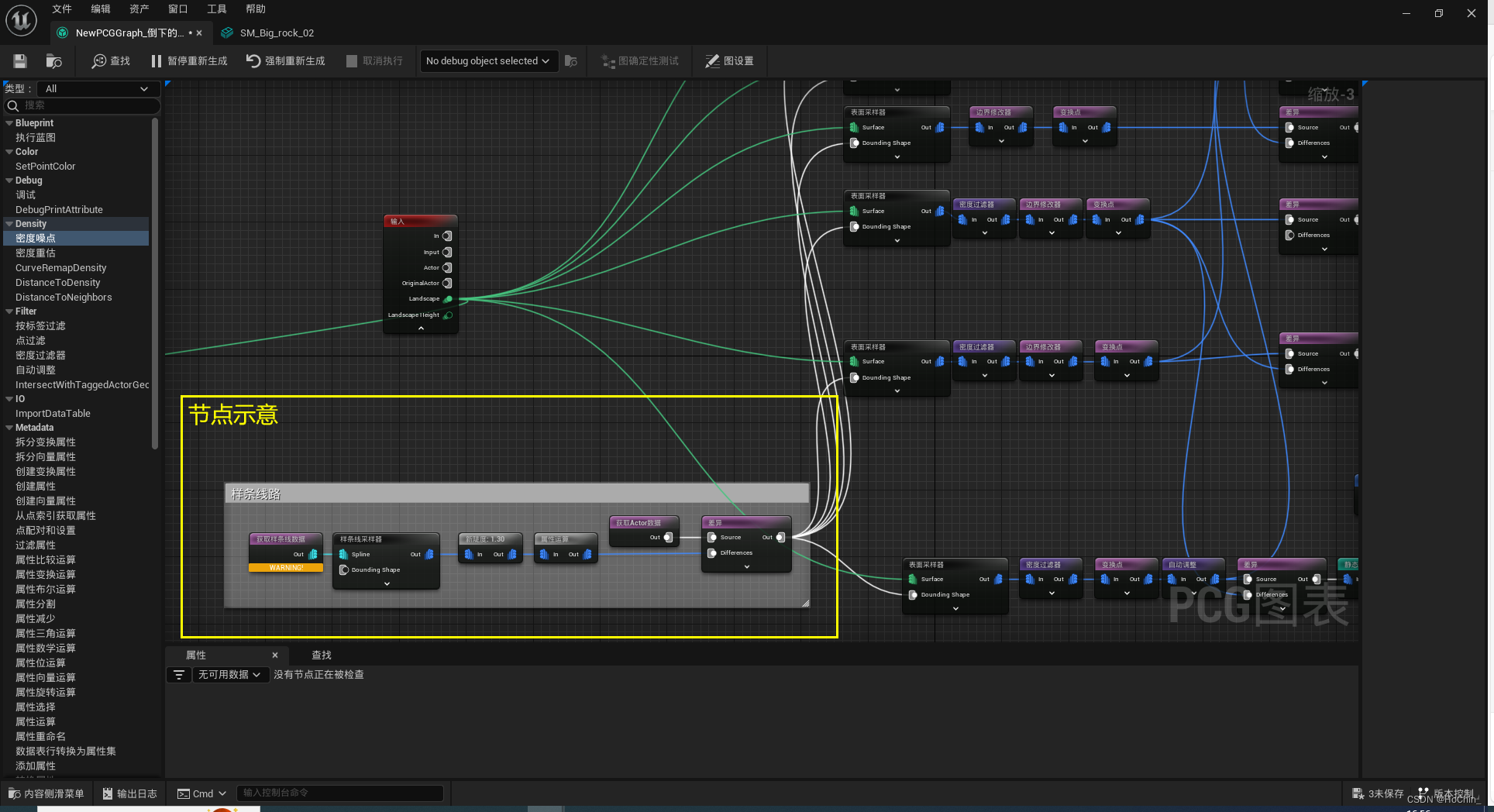

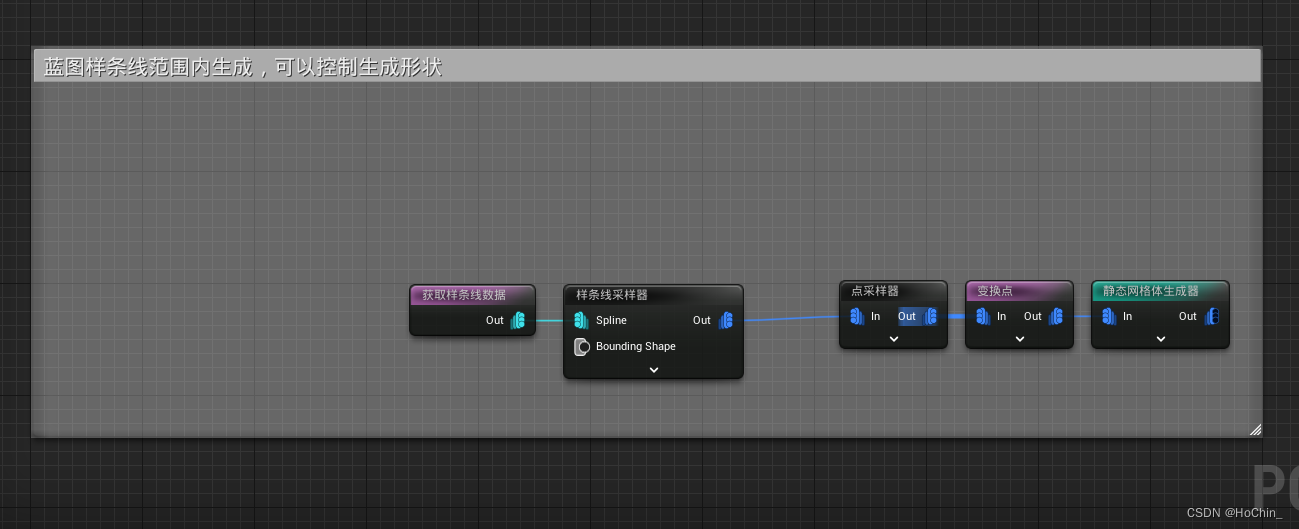

节点示意

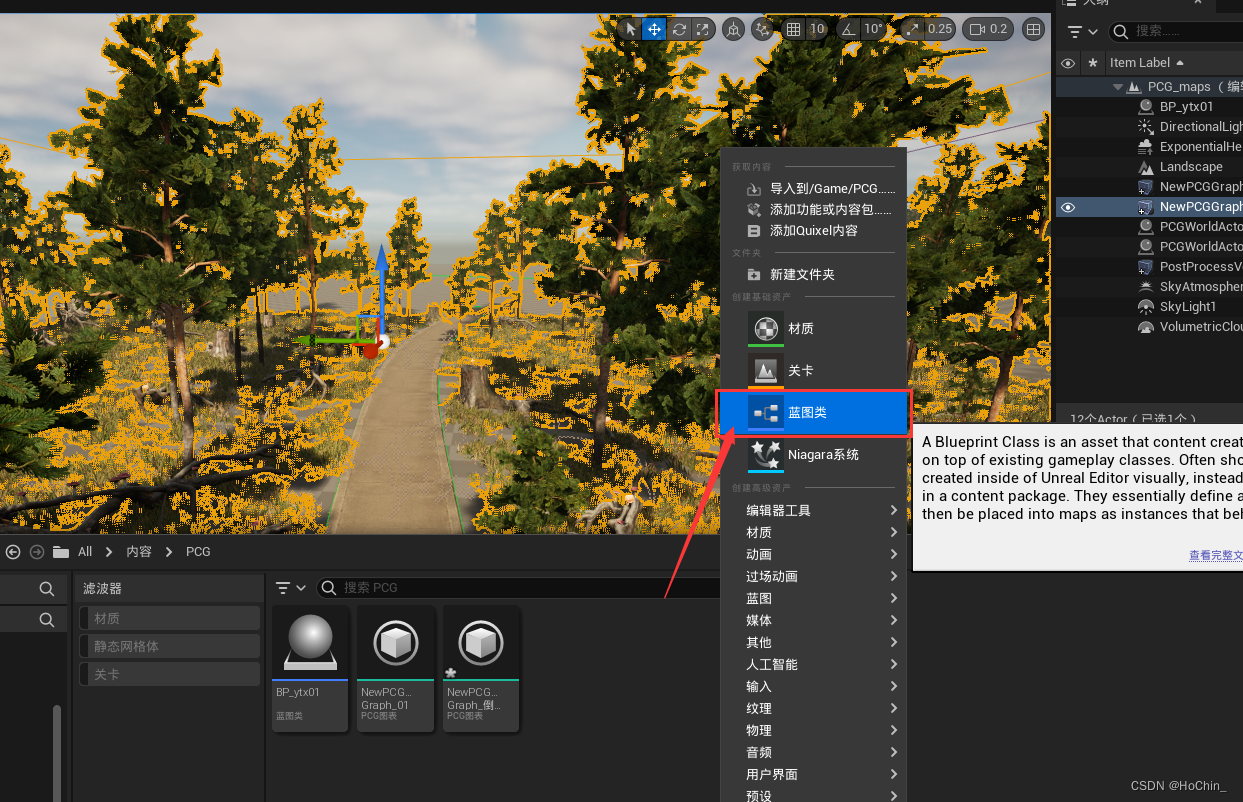

新建蓝图

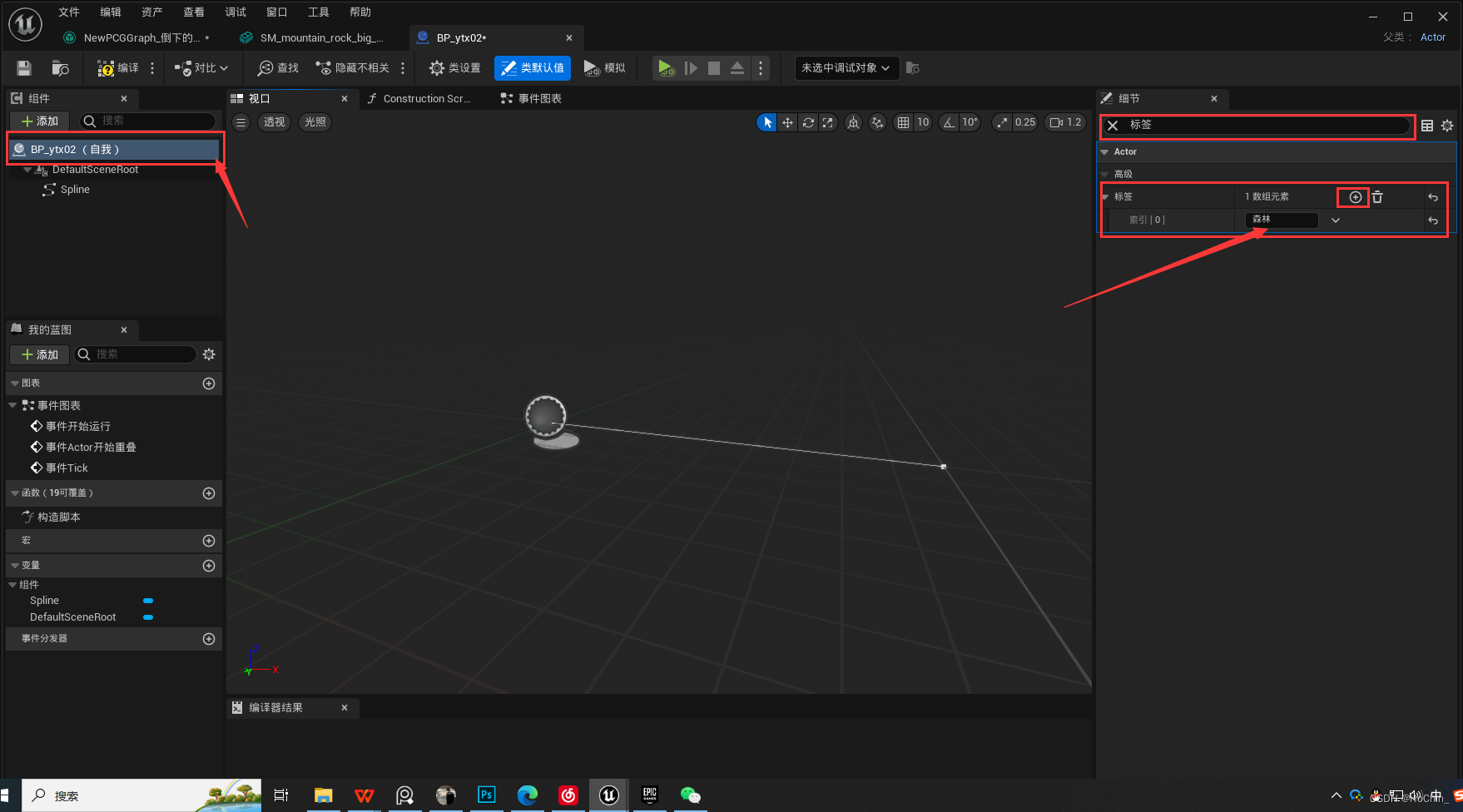

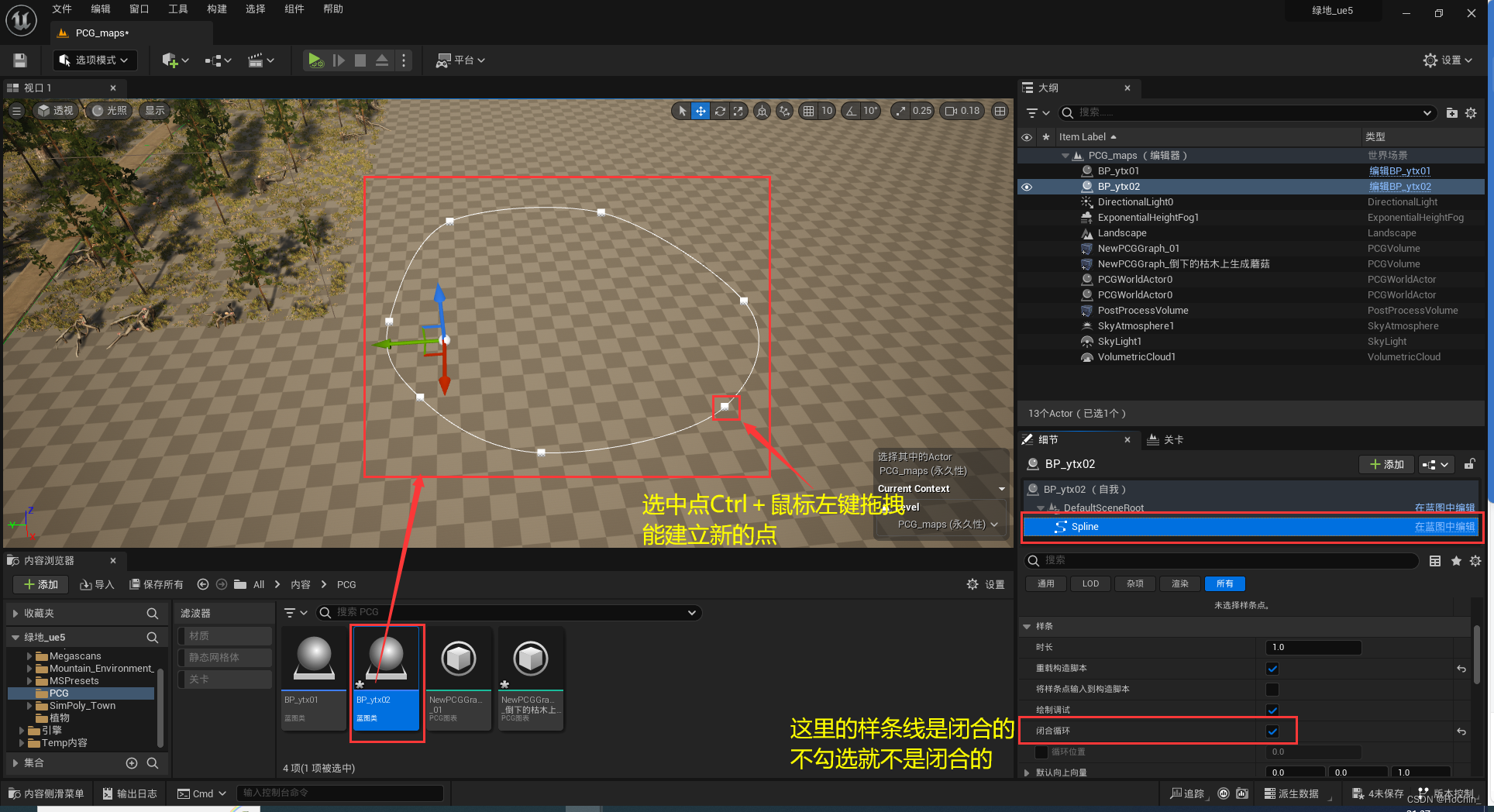

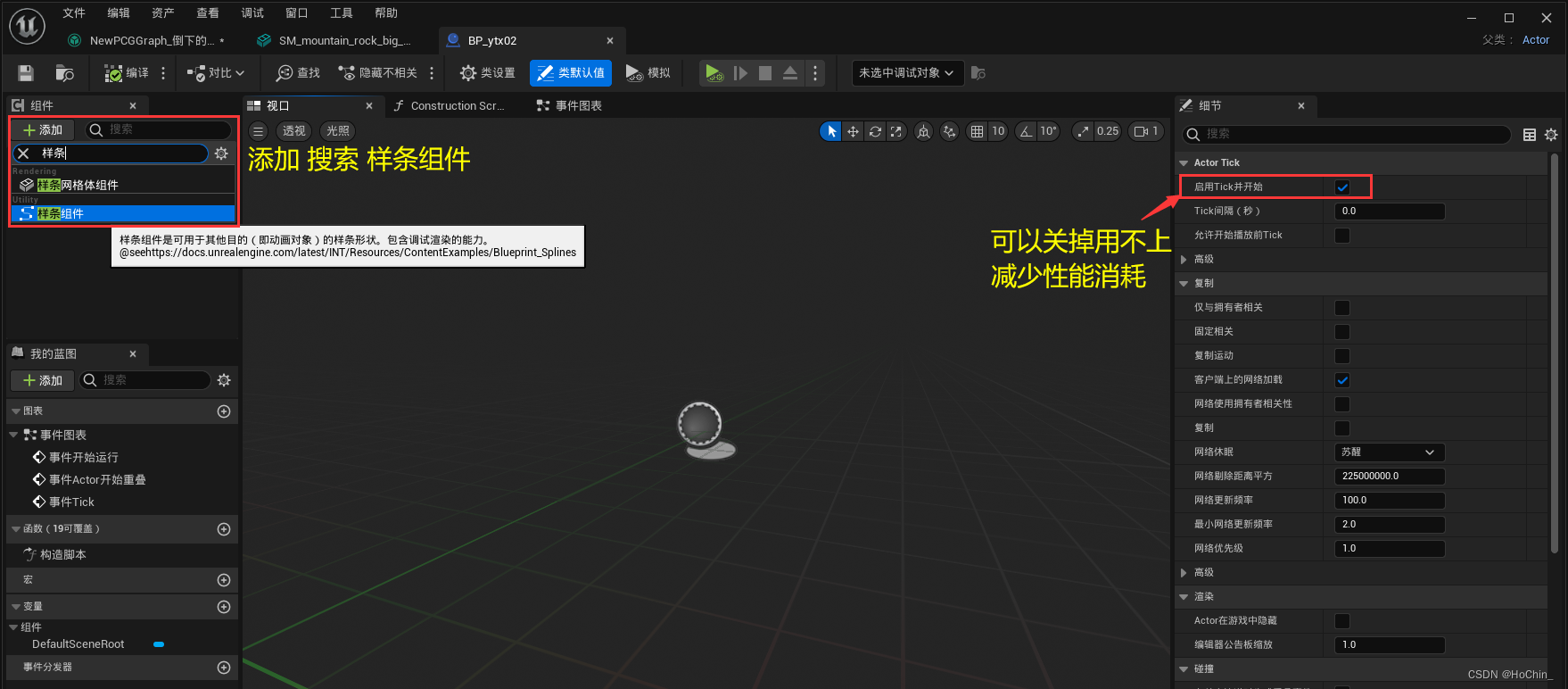

在蓝图内添加样条组件给样条组件加上 标签 并 命名

把蓝图蓝图样条线拖入场景中、注意样条线要在PCG 范围内才起作用

在PCG图表里搜索 节点  “获取样条线数据”  对节点设置

添加节点 “样条线采样器”

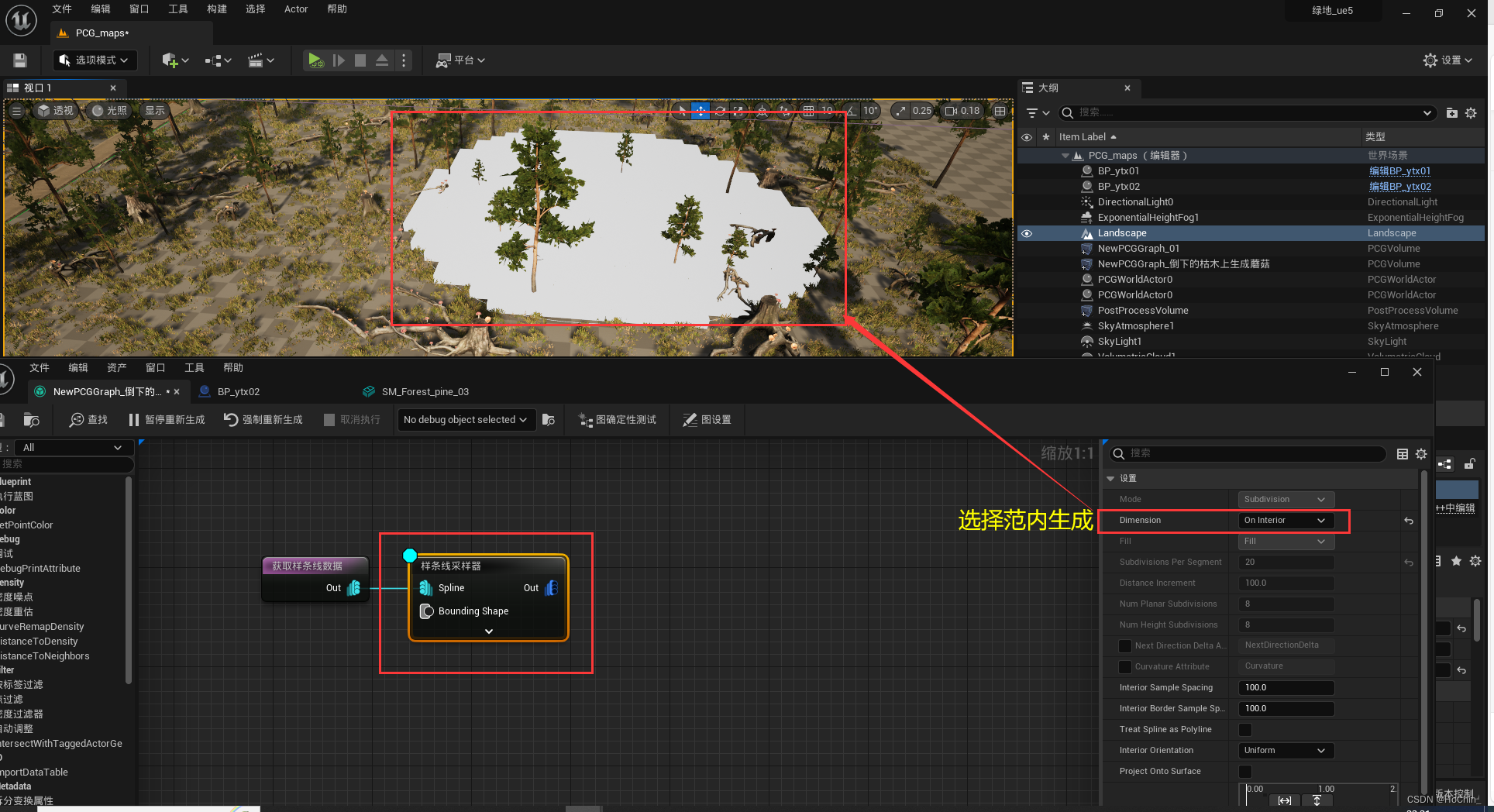

 “样条线采样器”   Dimension 选择 On lnterior 样条线范围内生成，默认是在样条线上生成

通过节点“点采样器” 控制 数量 和 随机生成位置。大小、位置、旋转、可以通过节点 “变换点” 控制

如果在场景中要绘制多条蓝图样条线需要勾上 Select Multiple，蓝图样条线不在PCG范围内也起作用

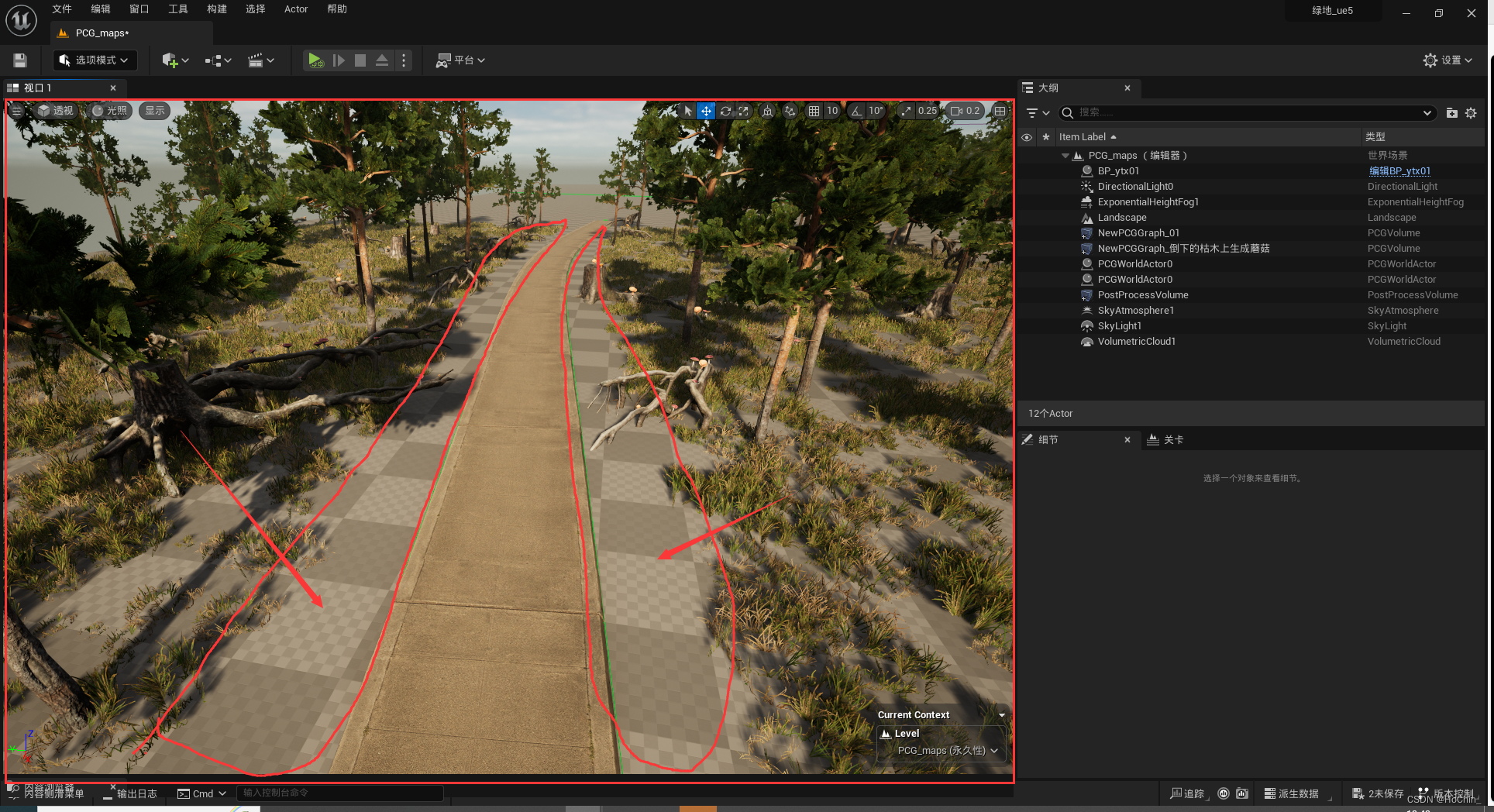

效果展示

---

样条线在有高度的地形上生成

节点示意

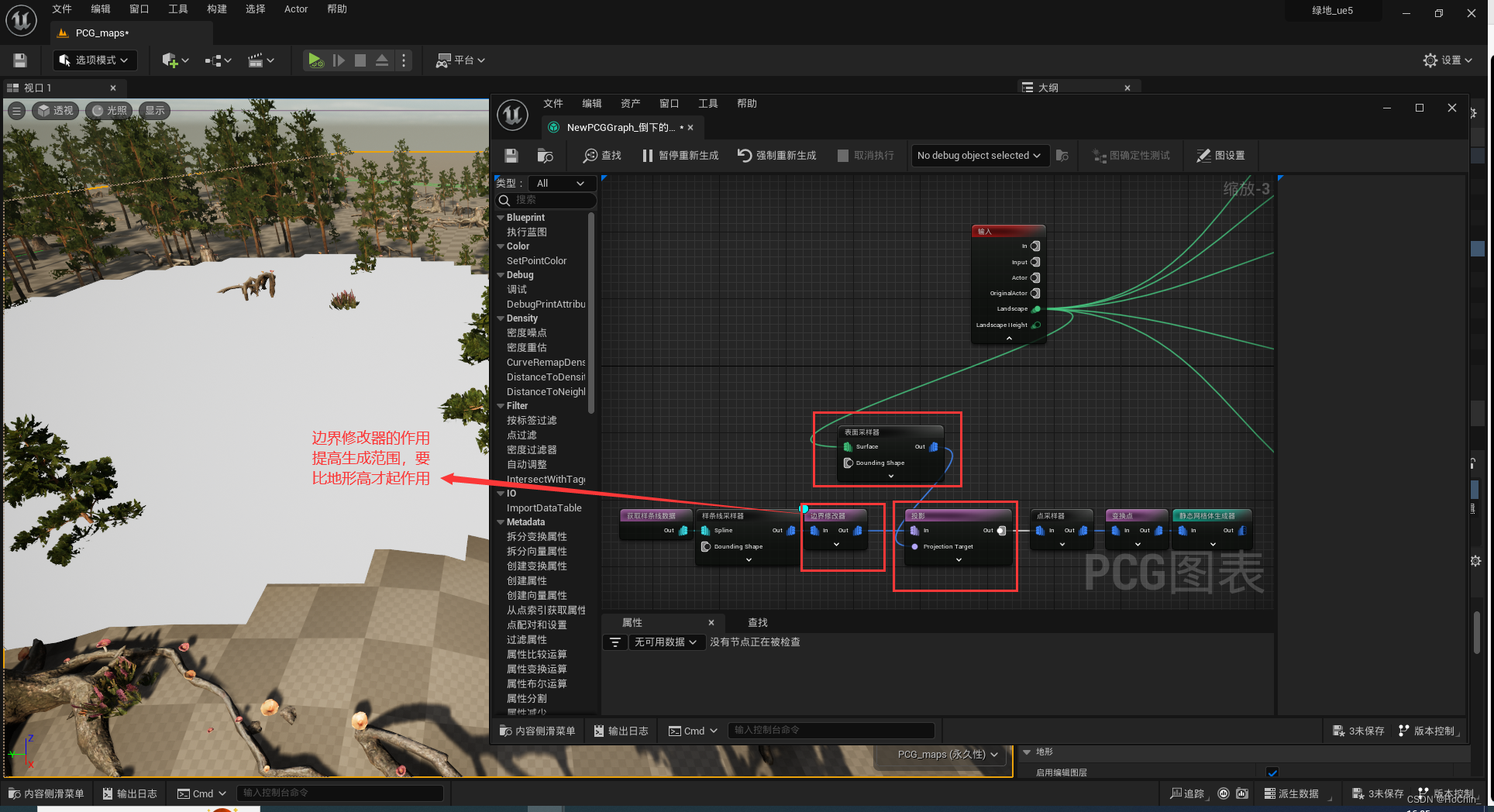

主要节点 “边境修改器” 修改生成的范围高度， “投影”节点   “表面采样器”节点

不能在场景绘制多条，只有第一条起作用

效果示意: 在地形高起的地方生成

---

样条线范围内大小、密度递增递减的效果
