【原创教程】步进MC_HOME回原点模式

最新推荐文章于 2024-09-13 19:57:18 发布
最新推荐文章于 2024-09-13 19:57:18 发布
阅读量1.6k 收藏
点赞数
分类专栏： 原创文章 文章标签： 人工智能 linux 运维
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Qinmingyue13/article/details/138671276
版权
本文详细介绍了西门子S7-1200 PLC在步进电机控制中MC_HOME指令的不同回原点模式，包括绝对式直接回零、相对式直接回零、被动回零、主动回零、绝对编码器相对调节和绝对编码器绝对调节，以及在实际应用中的操作步骤和注意事项。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

我们所用软件：西门子TIA Portal V16编程软件

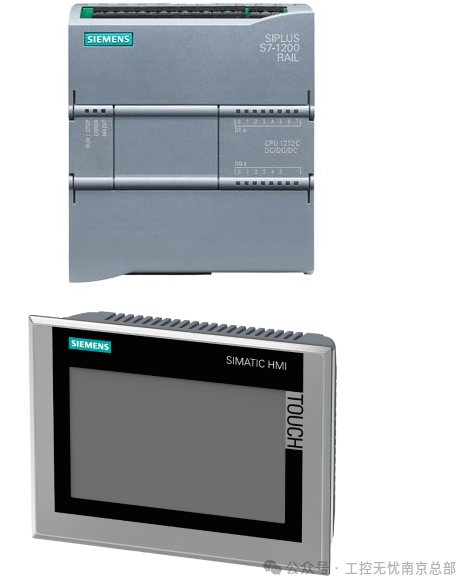

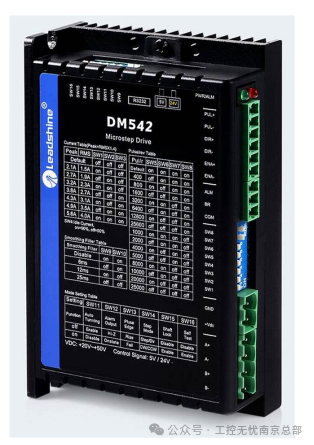

我们所用硬件：S7-1200系列：CPU1212C；雷赛科技DM542驱动器；西门子TP900 comfort触摸屏

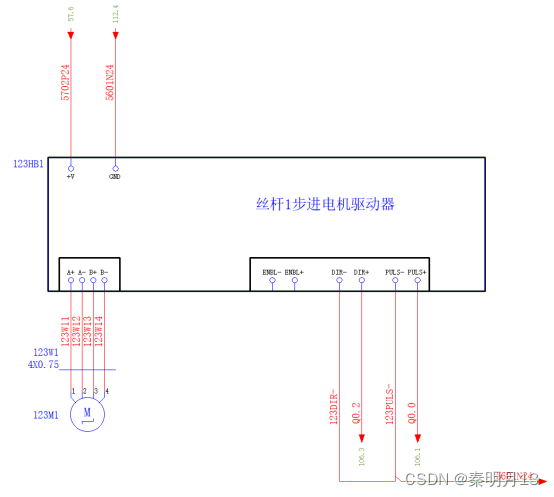

我们的硬件接线

MC_HOME的模式：

一般情况下，西门子PLC的运动控制在使能绝对位置定位之前必须执行“回原点”或是“寻找参考点”。

Position：位置值

·Mode = 1时：对当前轴位置的修正值

·Mode = 0,2,3时
