概述

本节主要介绍游戏图形渲染中几种反射效果的原理、实现方式及其应用场景
主要内容
反射在游戏尤其是3D游戏中的使用场景
从原理、优缺点及适用场合等几个方面，分别分析四种反射效果的实现方法
反射效果的性能优化技术，如立方体影射的原理、如何处理平面反射等

版权声明

本文为“优梦创客”原创文章，您可以自由转载，但必须加入完整的版权声明
文章内容不得删减、修改、演绎
本文视频版本：见文末

反射的应用场景

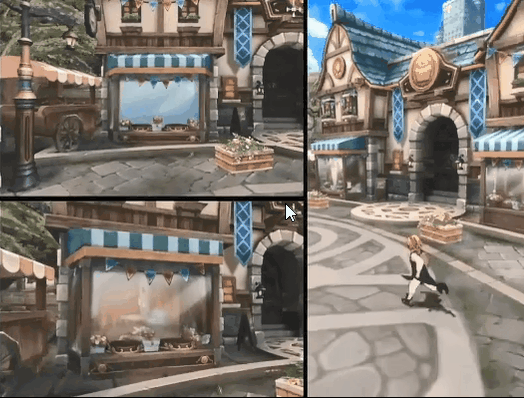

上图中，展示了玻璃反射整个游戏场景的效果

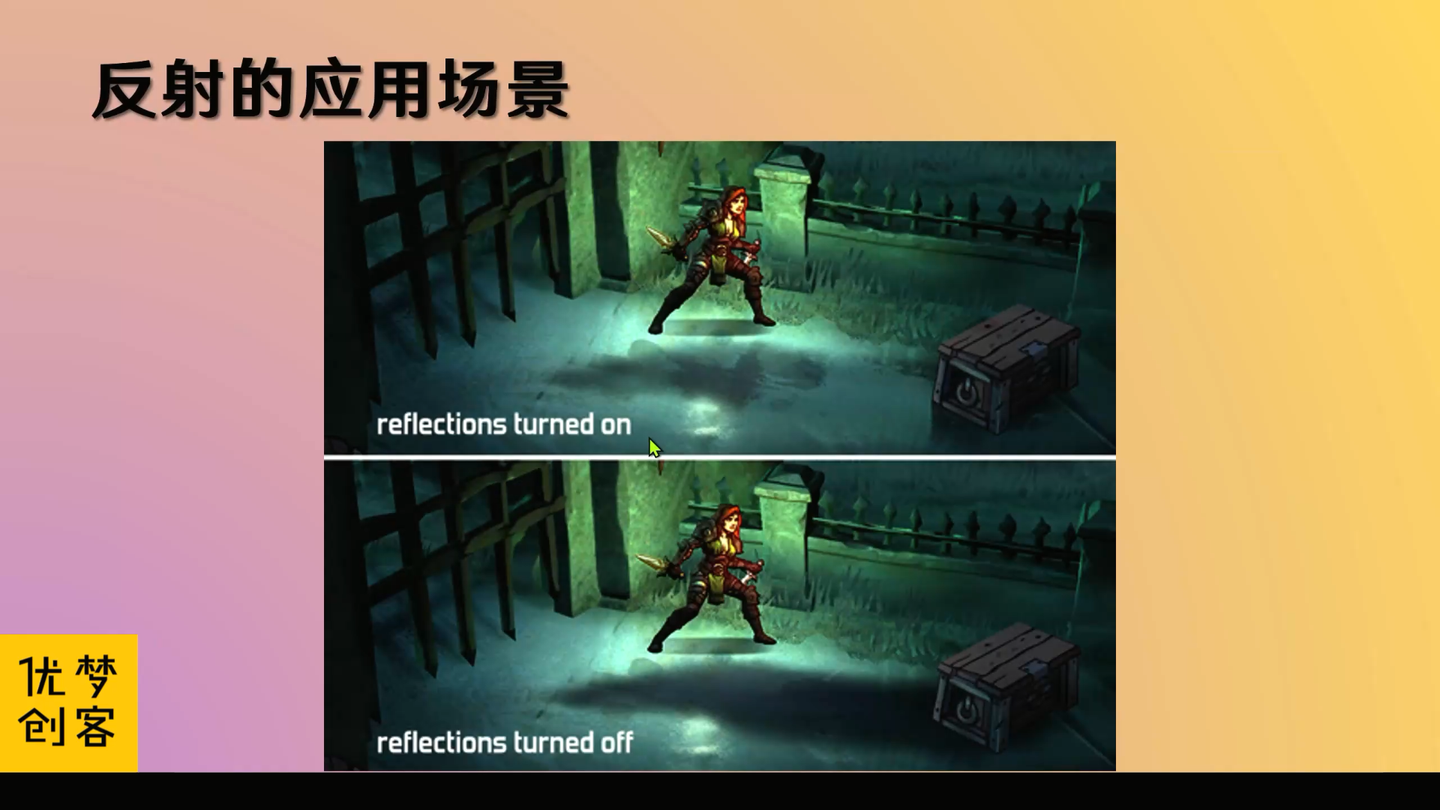

上图展示了地面实时反射的光影效果
上半部分是开启地面反射的效果，下半部分是关闭后的效果
可以看到，开启地面反射后，相对于不开启，地面阴影的细节更丰富，效果更好
并且，针对不同的介质，光影的反射效果是不同的，比如：
针对水面，最终呈现出来的是镜面反射效果
而凹凸不平的地面，最终的呈现就会显得更加斑驳不清一些

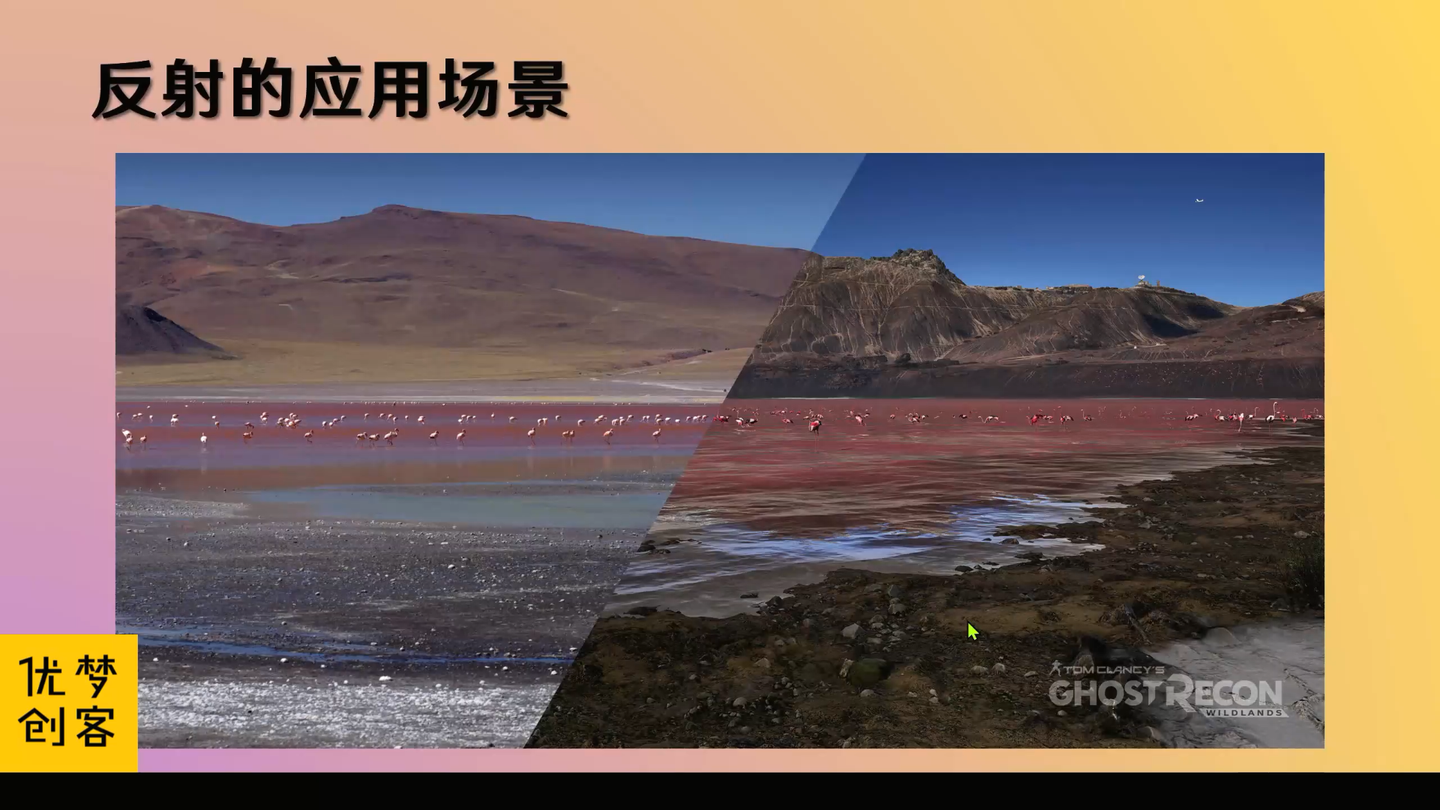

上图中，展示了水体反射的效果
左边没有开启水体反射，右边则是开启后的效果

上图中，展示了立体光球对周围环境的反射
PS：前面展示的三类反射的应用，都是基于平面的反射，而这里，是非平面的反射应用场景
显然，反射不仅可以用在平面上，在非平面上，也是可以实现的，只是他们之间的实现方式是不尽相同的，而这也正是本节我们想要来分享和探讨的核心问题，除此之外，我们还将进行以下讨论：

i. 每一种反射方案之间的区别

ii. 图形学中流行什么样的方案

iii. 在我们的实际游戏中，比如手机游戏领域会如何进行选择

接下来，我们分别介绍反射的四种渲染方式

环境映射

环境映射，又被称为立方体映射，这是实现反射效果的第一种方式，也是Unity内置的反射实现方式

环境映射实现的基本原理

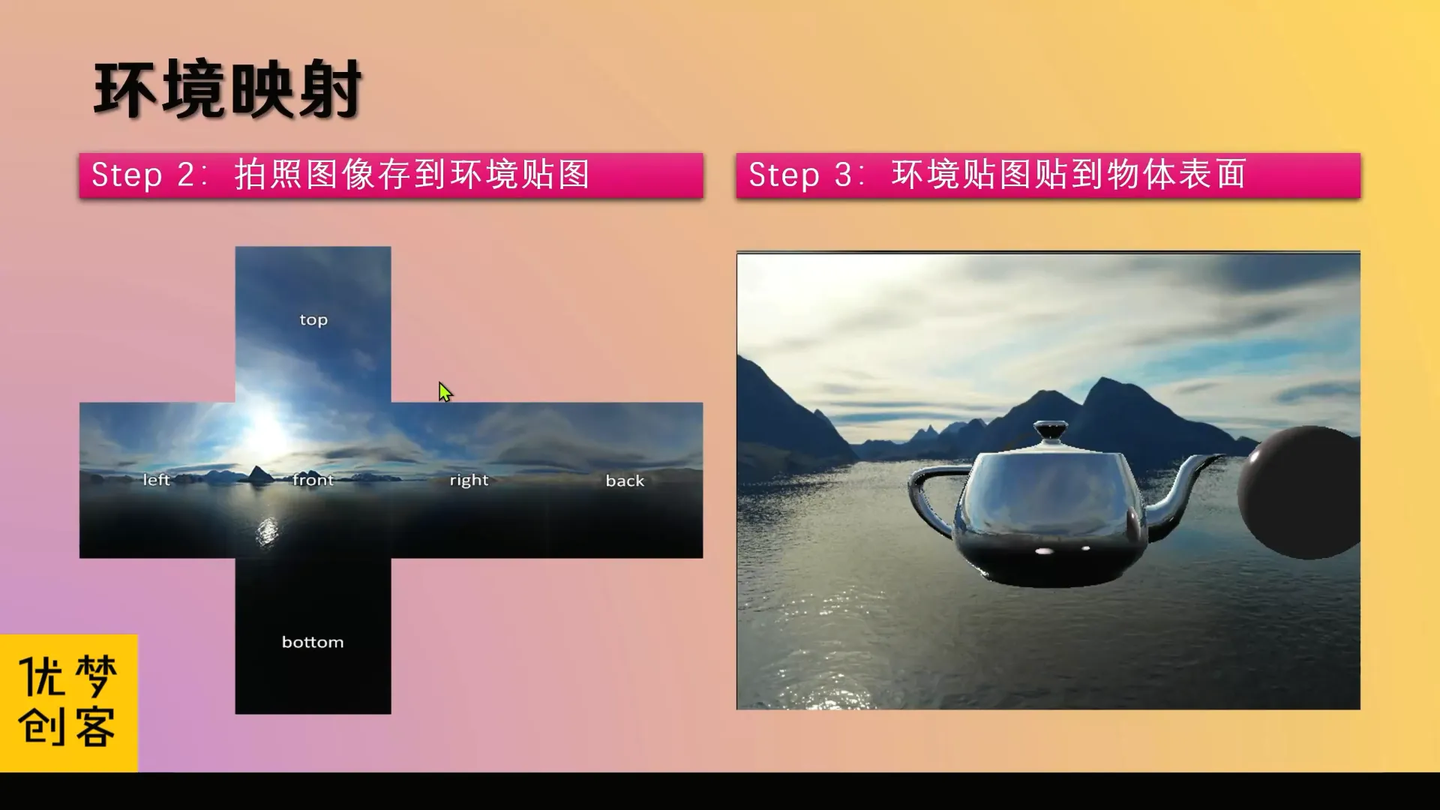

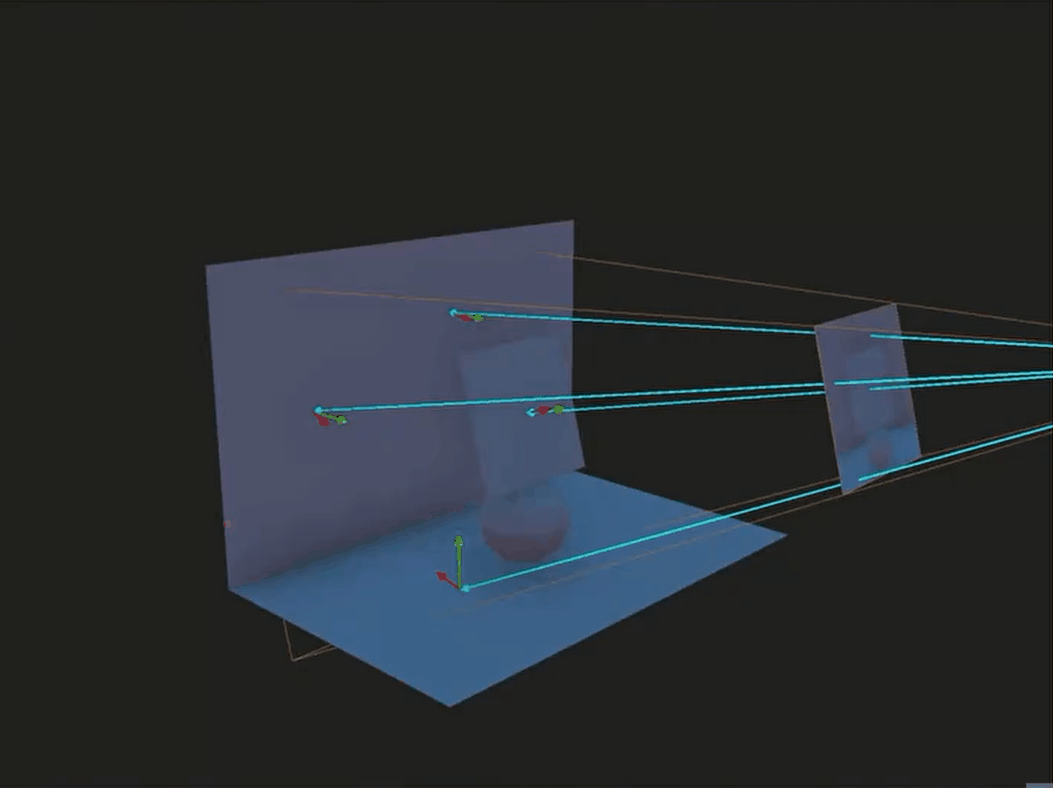

这种方案的核心实现方式是，使用摄像机对物体所在位置的上下左右前后六个方向，各拍摄一张照片，并存入到环境贴图中（如上图右）
通过上述方式拍出来的图片有点像是一个立方体的盒子，这个立方体盒子将我们的反射物体包裹在里面
拍摄的上下左右前后6张图片，每张图片就对应立方体的六个面，而这六个面就已经包括了场景里面所有的图像
这样一来，只需要对图像上下左右前后进行一个纹理贴图的采样，便可以获取场景里任意一个点的反射信

获得环境贴图后，将该环境贴图贴到物体的表面，再配合专门的Shader，这样，反射效果便呈现出来了

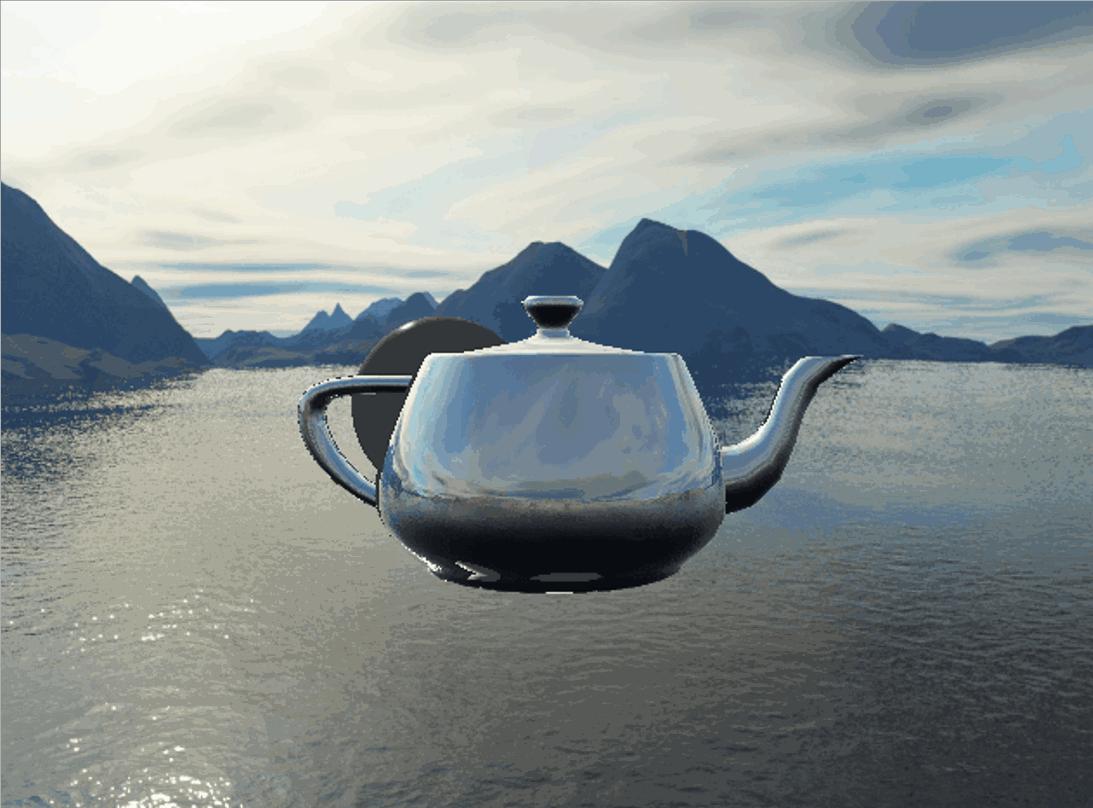

可以看到，上图中的茶壶能够反射整个场景环境信息，并且，这个反射还是实时进行的
PS：上述效果，使用Unity内置反射探针（Reflection Prob）就可以实现
环境映射存在的问题
由于上述方案的反射是实时进行的，那么呈现出来的每一帧画面，都需要对场景的上下左右前后6个方位都拍一张照片，这个性能开销是比较大的
优化方案：每一帧只拍一张照片
具体操作步骤
游戏正常一秒钟60幅画面，如果我们在第一到六帧分别拍摄物体的前、右、后、左、顶、底，第七帧之后循环以上步骤，那么，我们每一帧需要对场景环境进行拍摄的次数，就从6次减少到了只多拍摄一次（正常的场景渲染要拍一次），这样，就比拍6次节省了5次拍摄的性能开销
存在的问题
由于每一帧只拍摄一幅画面，会造成一定的穿帮，比如，你看到的其他帧的画面是前面几帧的，表现在呈现效果上就是，当物体移动比较快的情况下，可能物体已经远离了，但阴影仍然留在原地，这个过程最长会多保留5帧
什么时候使用此优化方案
如果反射对于游戏来说并不特别重要，或者游戏里的物体移动不是那么明显，就比如说赛车游戏，赛车沿着一条道路去行进，行进是比较规律的，周围的环境通常变化的不会那么快，就可以采用此方案

思考

上图中的问题，我们在接下来将一一讲解

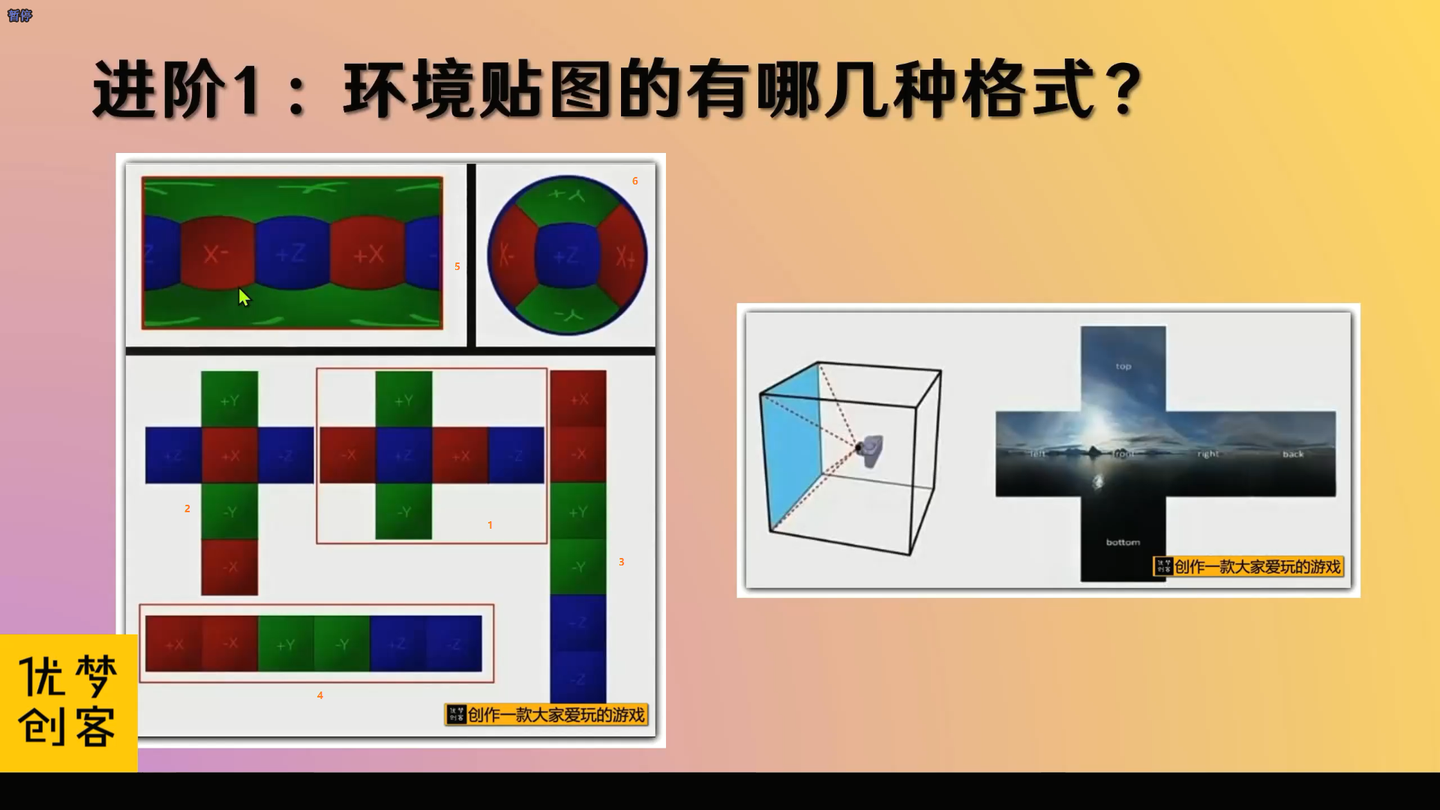

进阶1：环境贴图的有哪几种格式？

环境贴图有几种格式这个问题，无论是对于技术美术，还是对于一般的Unity程序员，都是需要掌握的
前文中在“环境映射实现的基本原理”中给大家展示的方案，即通过一个立方体拍摄六张照片来进行存储的方案，就是其中一种方式，在该方案中，使用的是常见的横向立方体贴图（上图1）
除了横向立方体贴图，还有纵向立方体贴图（上图2），纵向长条贴图（上图3），横向长条贴图（上图4），全景贴图（上图5）
接下来我们以立方体贴图为例，来看一看Unity，或者说显卡，是如何根据我们传入的xyz分量值，计算出来我们要在立方体的哪一个方向的图片上进行采样的

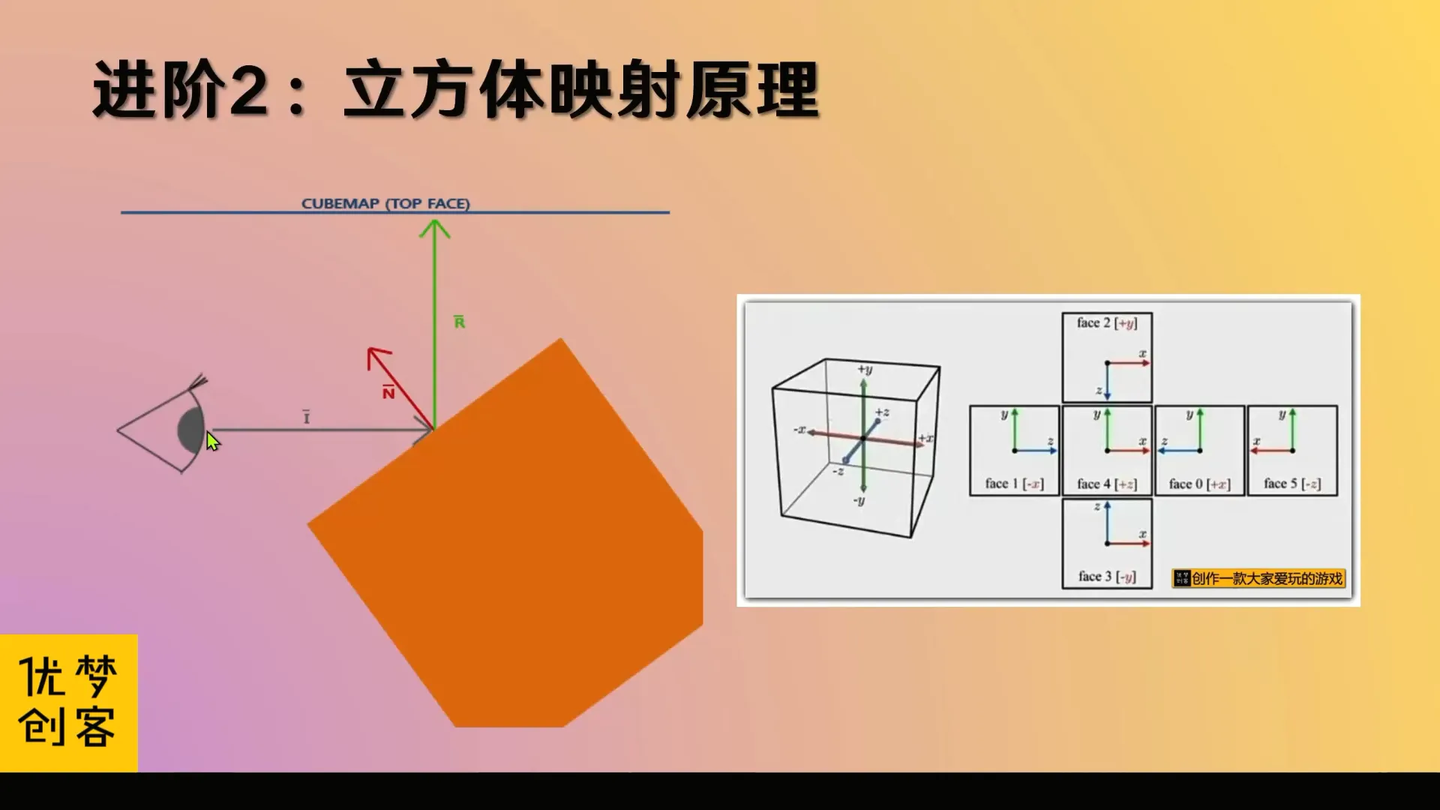

进阶2：立方体映射原理【面试题】

上图展示了显卡是如何根据传入的xyz分量值，计算出来我们要在立方体贴图的哪一个面上进行采样的
前置知识：立方体映射在Shader中，使用texCUBE(cube,float4(x,y,z,w))函数进行纹理采样
第一个参数cube，即我们上面拍摄的六个面的立方体贴图
第二个参数float4，代表了采样的方向，这个方向，通常是传入一个四维向量，其中的x、y、z分量用来代表要采样的方向，w分量则用来控制采样时画面是清晰的，还是模糊的。比如，要实现哑光或磨砂材质的时候，就可以通过配置不同w分量的值，来使得贴图采样的结果，最终呈现出哑光，或者是磨砂效果
那么，接下来，我们进入正题：
显卡是如何根据我们传入的xyz分量值，计算出来我们要在哪一个方向的图片上进行采样的呢？【面试题】
基本流程

如上图左，假定有一条光线，起点是眼睛所在位置，方向向右，射向橘黄色立方体所在位置
根据法线，我们就能获得这条入射光线的反射方向
最终，我们将根据计算出的反射方向，来确定在立方体贴图的哪个方向、哪个像素点进行采样

流程详解
什么是法线？
如上图，跟立方体的平面垂直的方向，叫法线（上图左中的N），法线是一条射线，其方向是远离垂直平面的方向
如何根据反射方向获得要采样的面？

反射方向是一个向量，具有xyz三个坐标

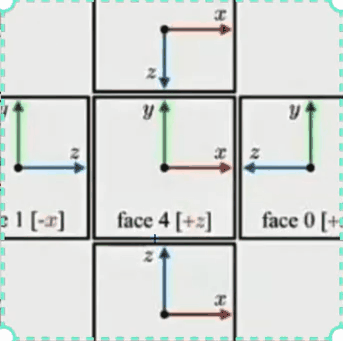

上图中，可以注意到，我们的每一个面都有一个标记，比如说第0（face 0）个面朝向x轴正方向；第1个面（face 1）朝向x轴负方向，以此类推，比如说我有一个采样的纹理坐标，这个纹理坐标是(0.2,0.3,0.8)，其中坐标值最大的在z轴（0.8），根据这个，我们就能确定采样的方向在z轴
接下来，我们把所有的坐标值根据0.8进行放大，放大到1（即单位化）。同时，在把z轴的0.8单位化的过程中，其它两个坐标也同时等比放大，比如x轴从0.2放大到0.3，y轴从0.3放大到0.4
注意：
上述对x、y轴的值的放大只是举例，不是精确的计算，uv坐标在映射的时候还需要从[-1,1]映射到[0,1]。相关原理解释详见“TA全栈”项目：TA全栈开发大师 V2024（公开课）
通过上述对z轴的单位化操作，我们就确定了，该坐标方向是一定在z轴的正方向上面
接下来，就可以以u方向为0.3，v方向为0.4来在这个立方体的背面来采样某一个像素点

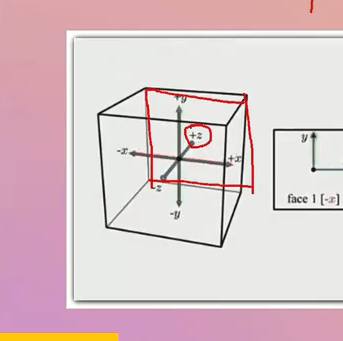

采样点在立方体上的位置示意

采样点在立方体贴图上的位置示意
在面试中，如果你能回答到上面的程度，那么你就能拿到80%的分数了。如果你能够精确的掌握“立方体纹理采样的算法原理”，那么你可能会对这个问题有更加清晰的认知，在应对面试官的具体面试问题时，你可以回答的更游刃有余一些；同时，在使用纹理贴图的时候，你的思路也会更加清楚，更能把握纹理贴图的进阶用法

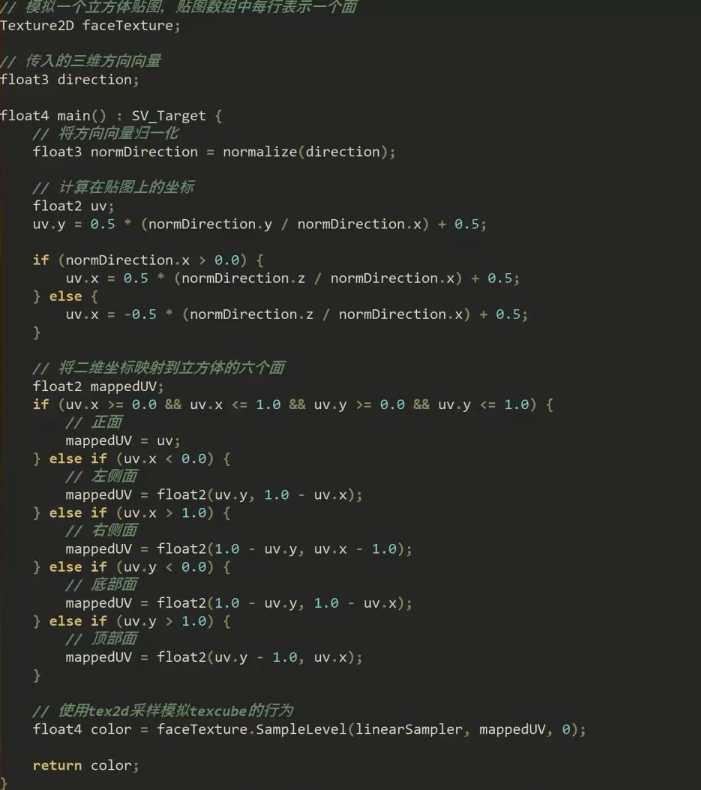

上图是立方体纹理采样算法实现，感兴趣的小伙伴可以参考研究一下
拓展：性能开销对比
总体来说，立方体贴图采样的性能开销并不会比2D纹理贴图采样大，它的开销仅仅是在于立方体贴图的纹理映射算法比2D纹理映射复杂一点，但是在具体的采样上并没有没有比2D的纹理采样更复杂
接下来我们来看看第3个进阶点，立方体映射的优缺点

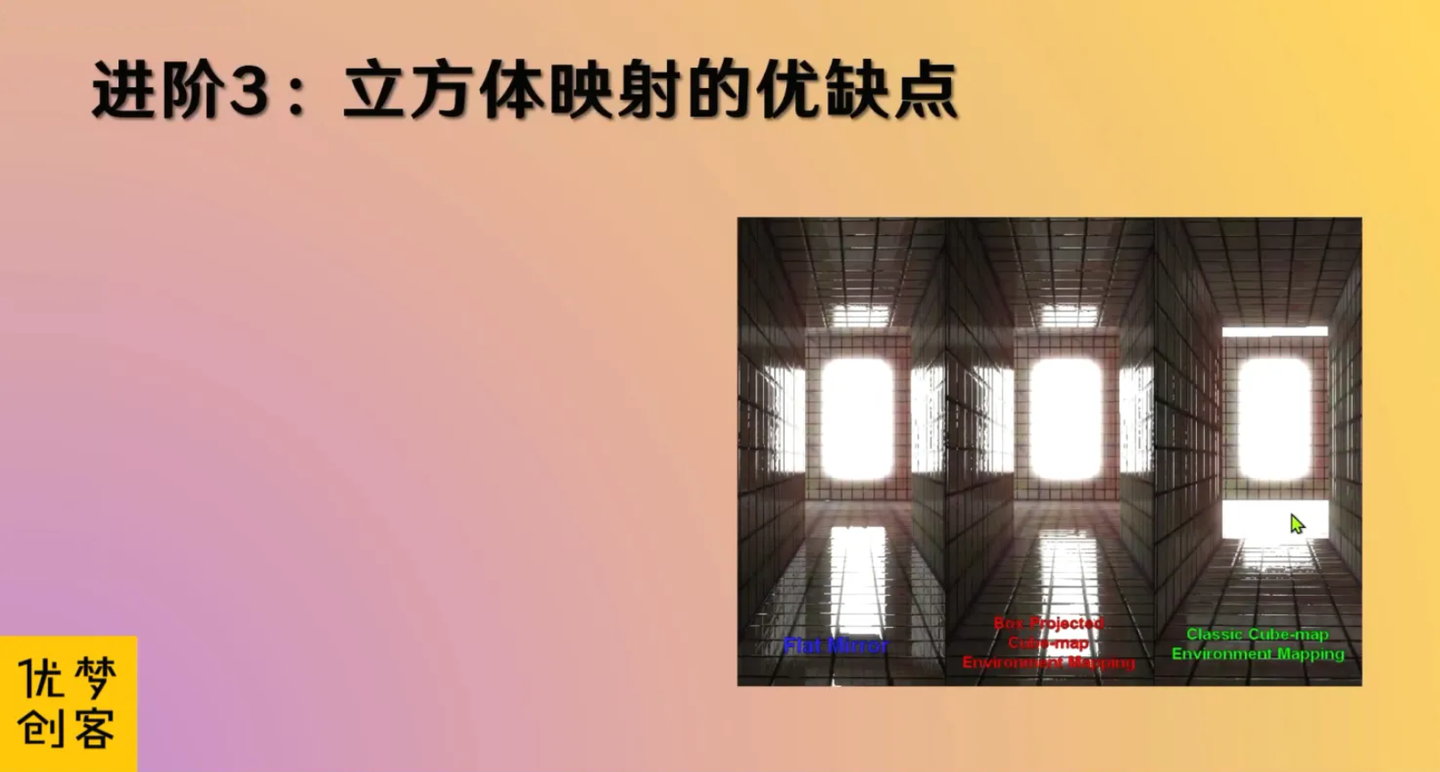

进阶3：立方体映射的优缺点

上图展示了3种映射方式
Classic Cube-map Environment Mapping：经典立方体贴图环境映射
Box Projected Cube-map Environment Mapping：盒体投影立方体贴图环境映射
Flat Mirror：平面反射镜
接下来，我们会围绕这三种映射方式，来一起分析、对比一下立方体映射各种实现方式之间的优缺点

上图中，罗列了立方体贴图的整体优缺点，在此就不一一展开描述了，我们接下来，只对其缺点进行阐述
立方体贴图的其中一个缺点，就是对平面反射的效果支持不好
由于立方体贴图自身的技术限制，在进行反射的时候，跟物体本体不能形成严丝合缝反射面

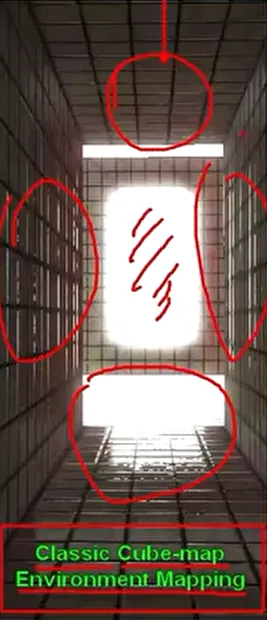

上图中圈出来的部分，都是存在问题的地方，比如窗户底下这一块，正常应该是没有反射的

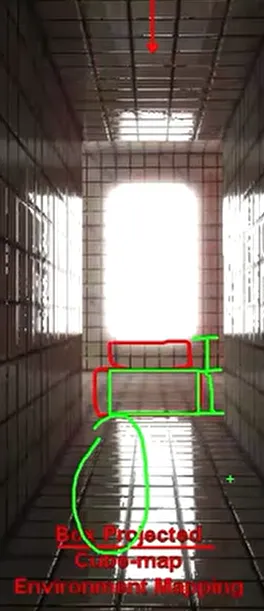

在经过Box Projected技术矫正之后，反射的效果会有比较明显的改善，但仍然存在问题

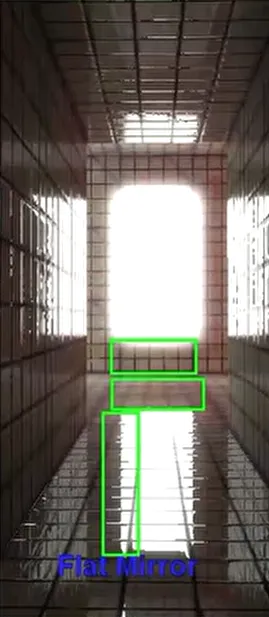

上图中，绿色线条框选出来的部分，都是存在问题的地方，比如，左下角的侧面反射是扭曲的，窗台下跟窗户相对位置的反射高度是不对的，显得不太真实，最好的效果是Flat Mirror，也即是平面反射

对比可见，平面反射的最终效果最好，它基本规避了上述两种映射方式所产生的所有错误效果，在这里，我们可以记住一个原则：

对于曲面的物体，用立方体映射比较好，用平面反射不太好，或者说平面反射是不能做曲面反射的
对于平面的物体，最好不要用立方体映射的反射技术

比如说地平面、墙的侧面等平面物体，最好使用平面反射技术
既然平面反射在处理非曲面物体的反射效果上表现这么好，那么它是如何实现的呢？这个我们后面再讲。在此之前，我们很有必要讨论一下另一个问题：
Box Projection对经典立方体映射的校正是怎样实现的？

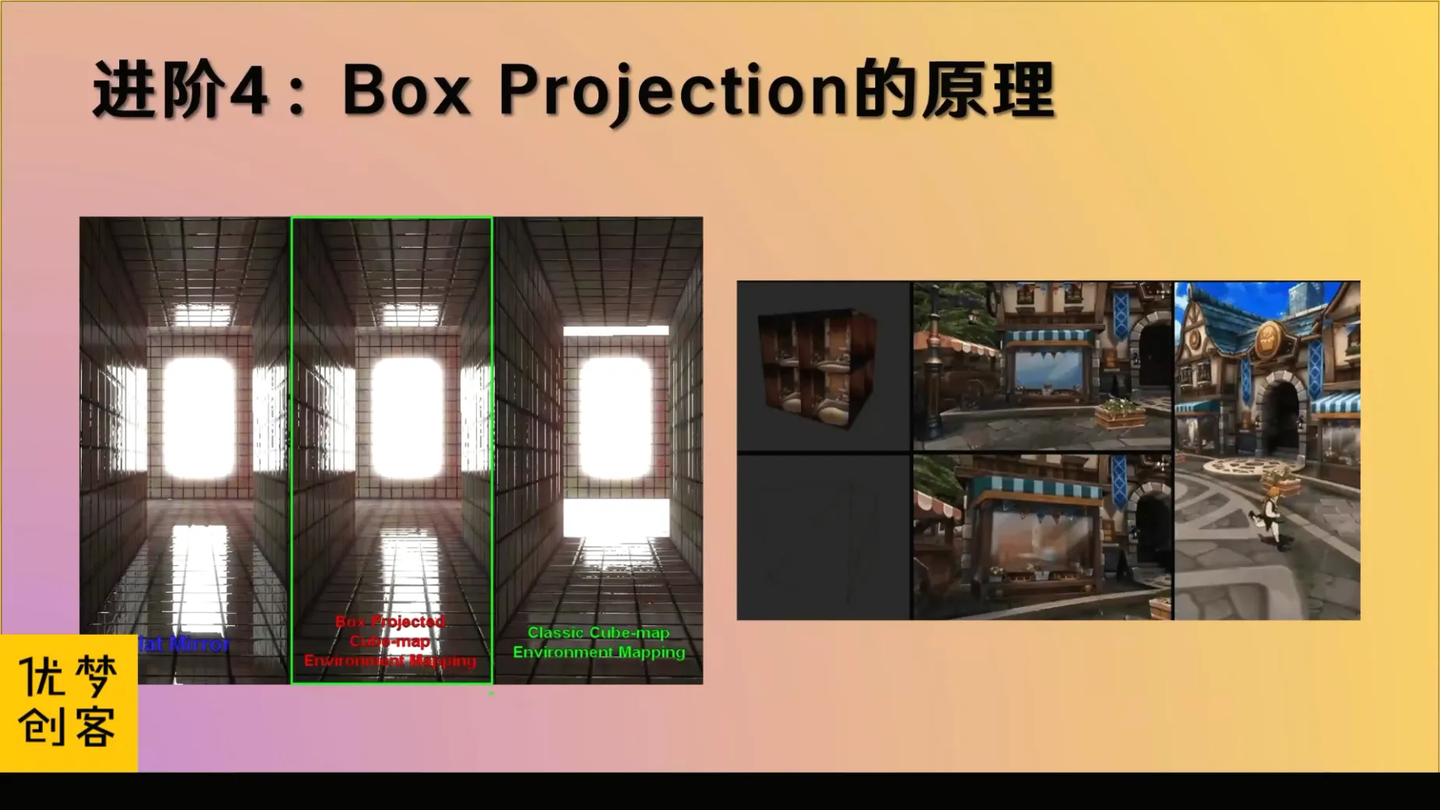

进阶4:Box Projection的原理【面试题】

首先，我们看一下这个效果

图中，通过玻璃橱窗能看到橱窗内部的各种物件，非常真实，像是里面真的摆放了各种模型（其实不是）；并且从不同角度看去，获得的视觉效果也会跟着改变
该效果的实现，使用了一种类似于立方体贴图的方式，加上类似于Box Projection这种校正技术，产生了一种景深的视差效果，这种技术叫做Interior Mapping
优点：
不需要真实建模，一张立方体贴图加上Interior Mapping技术就可以实现
渲染性能开销非常低，不需要光追，手机上也可以跑
那么究竟Box Projection的原理是什么？它为了解决什么问题？相信看到这里的小伙伴们，心里已经有了大概得答案，这也是一个典型的面试题，大家一定要搞懂它
如果想要更深入的了解，也可以跟雷蒙德老师预约面试模拟

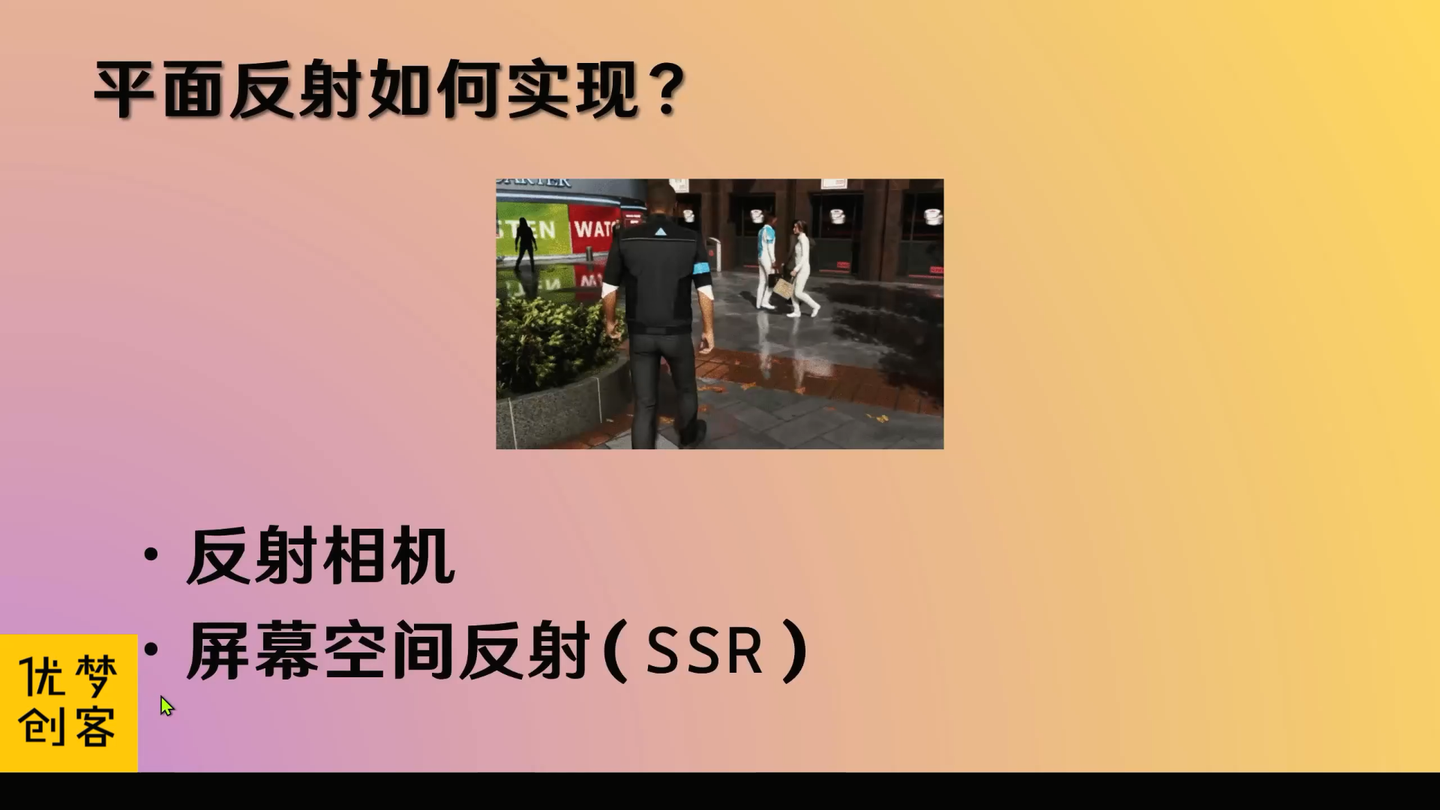

平面反射如何实现？

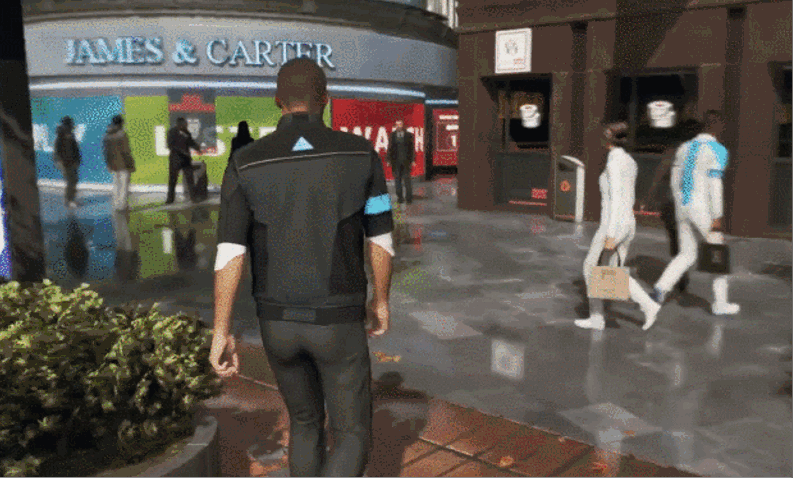

上图是《底特律变人》中的游戏画面
可以看到，其地面反射，无论是干地面，还是湿地面，是瓷砖地面还是大理石地面，都有比较好的效果。这里，它就采用了平面反射技术

平面反射技术有几种实现方式，第一种方式是使用反射相机原理，第二种是使用屏幕空间反射（SSR），接下来我们就来逐一了解一下

反射相机

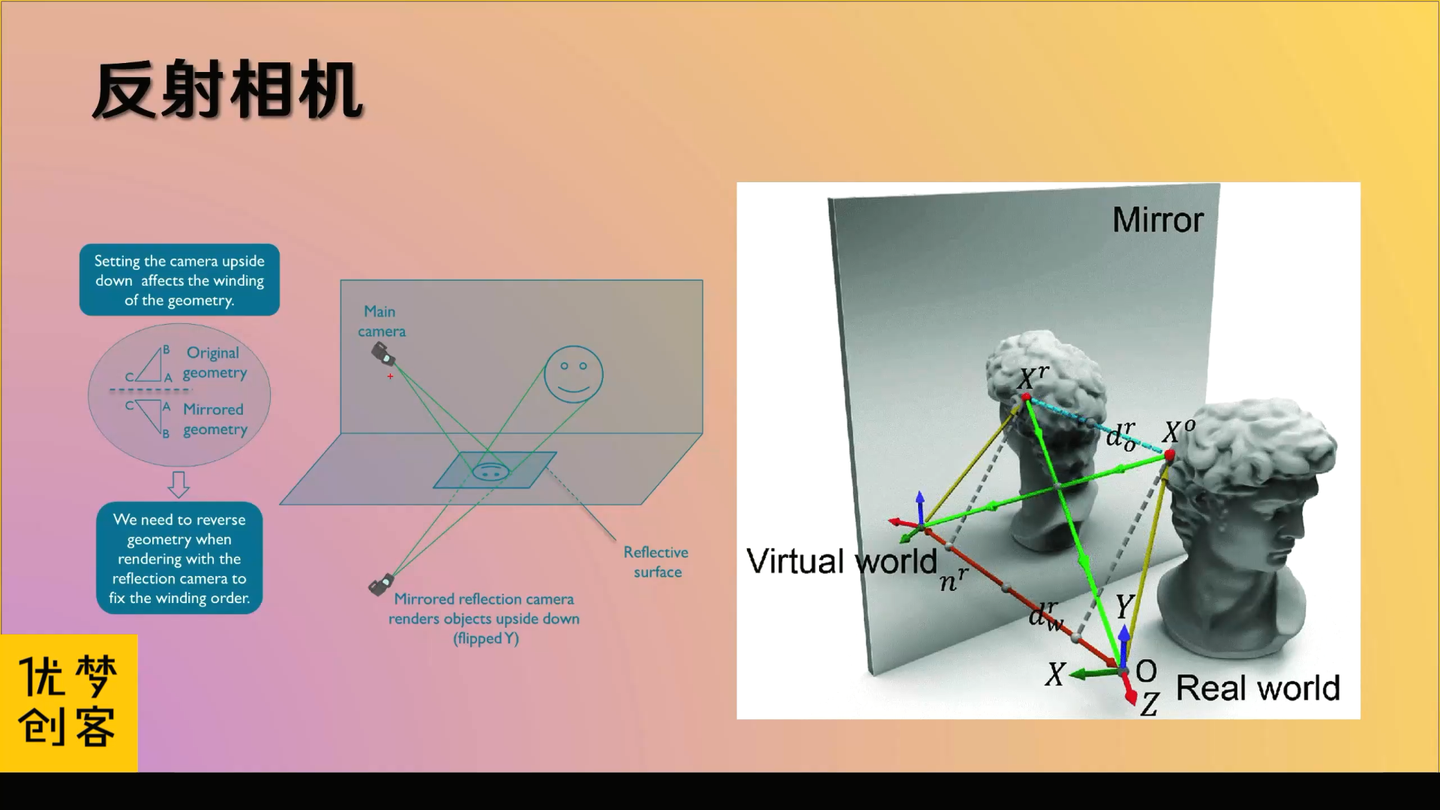

上图中展示了反射相机的原理
游戏中，正常的渲染流程是：
首先，在游戏里架设一盏摄像机，去观察整个场景
然后，整个场景会通过3D图形学的变换，产生一个透视效果
最终，我们就可以通过在场景里面架设的摄像机，观察到了整个场景渲染在屏幕上
那么如果我们要渲染平面反射，该怎么去计算呢？如上图左我们只需要在摄像机相反的方向往下做垂线，这个垂线跟我们的平面垂直垂线一直往下，做一个镜像，然后在跟我们的这个平面高度相同、方向相反的位置，架设另外一盏摄像机，这台摄像机的作用也是对场景进行拍照
比如说我们的主摄像机是朝下的方向，那么，反射相机就是跟它相反的，朝上来进行拍照，这个时候，本来场景里面有个笑脸是正着的，当笑脸从反射相机里面看，就倒过来了
这就是反射相机的原理，上图右中的效果也同理

反射相机进阶

反射相机技术还具有很多进阶点，比如：

如何实现模糊平面？

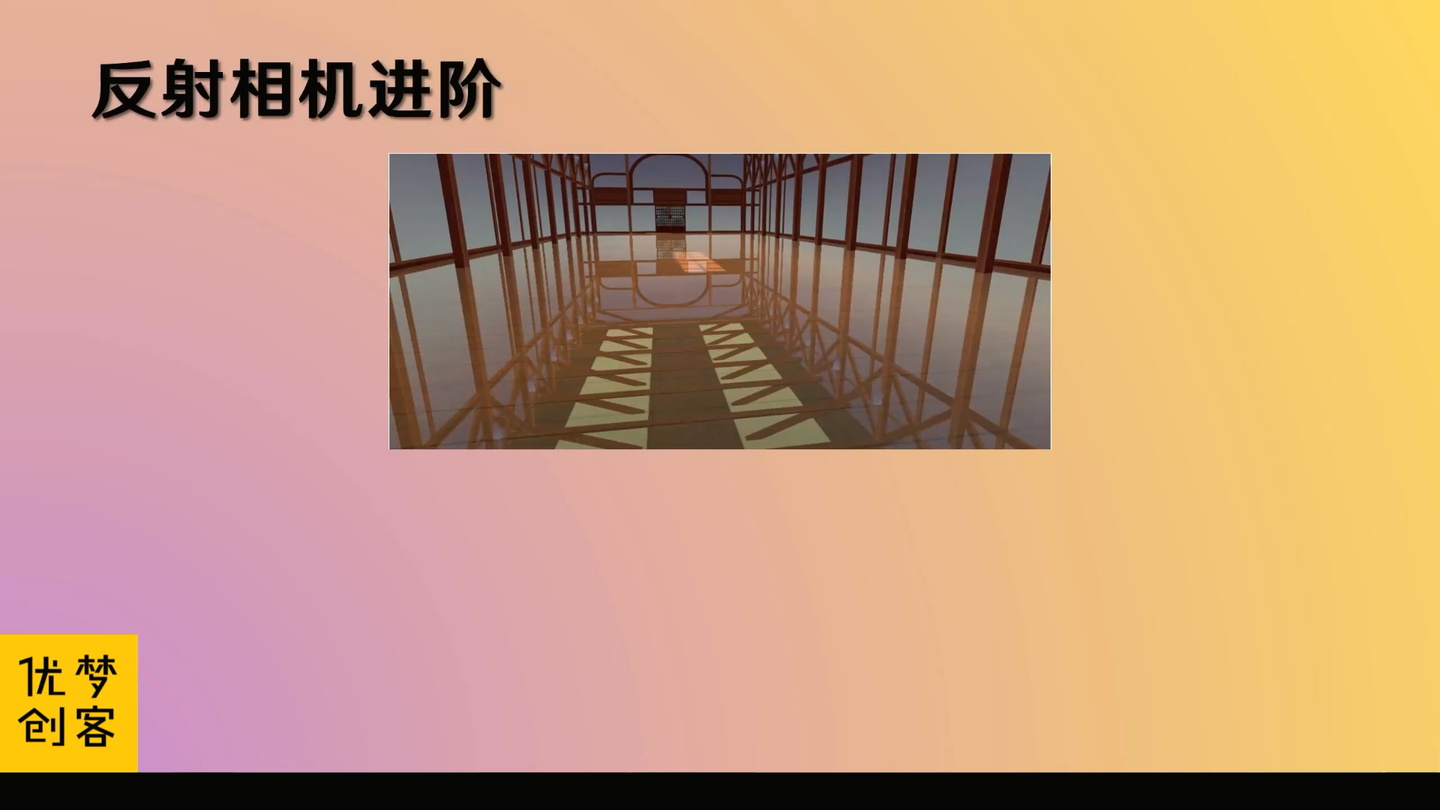

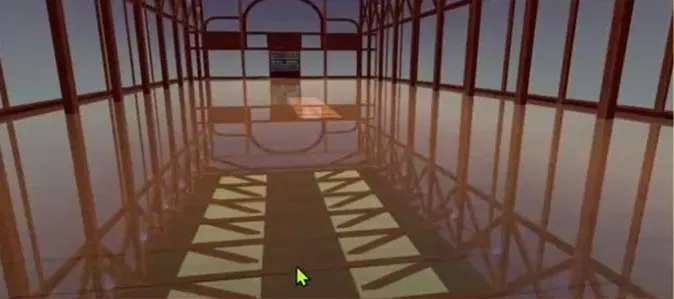

如上图，可以比较清晰的感知到，在靠近我们眼睛的位置，反射是比较清晰的；而远离我们眼睛的位置呢，有一层发白，有一种模糊的感觉，这个是怎么模拟出来的？
2.如何实现控制反射的物件？
在场景里面有一些物件是需要反射的，有些物件是不需要反射的。那么我们怎么样控制哪些物件需要反射？哪些不需要反射？
3.平面反射强度不是均匀的，如何体现反射强度变化？
4.……
在做一些技术美术效果的时候，并不是说只是实现一个简单的效果就可以了，更多时候还需要我们去细细打磨，在这个过程中，我们不仅仅需要知道应该要做什么效果，还要知道要能往什么方向去提升效果，可能大家没有这个思路，而这正是我们所专长的地方，感兴趣的小伙伴可以联系我们预约作品指导，获得更进一步的学习和帮助

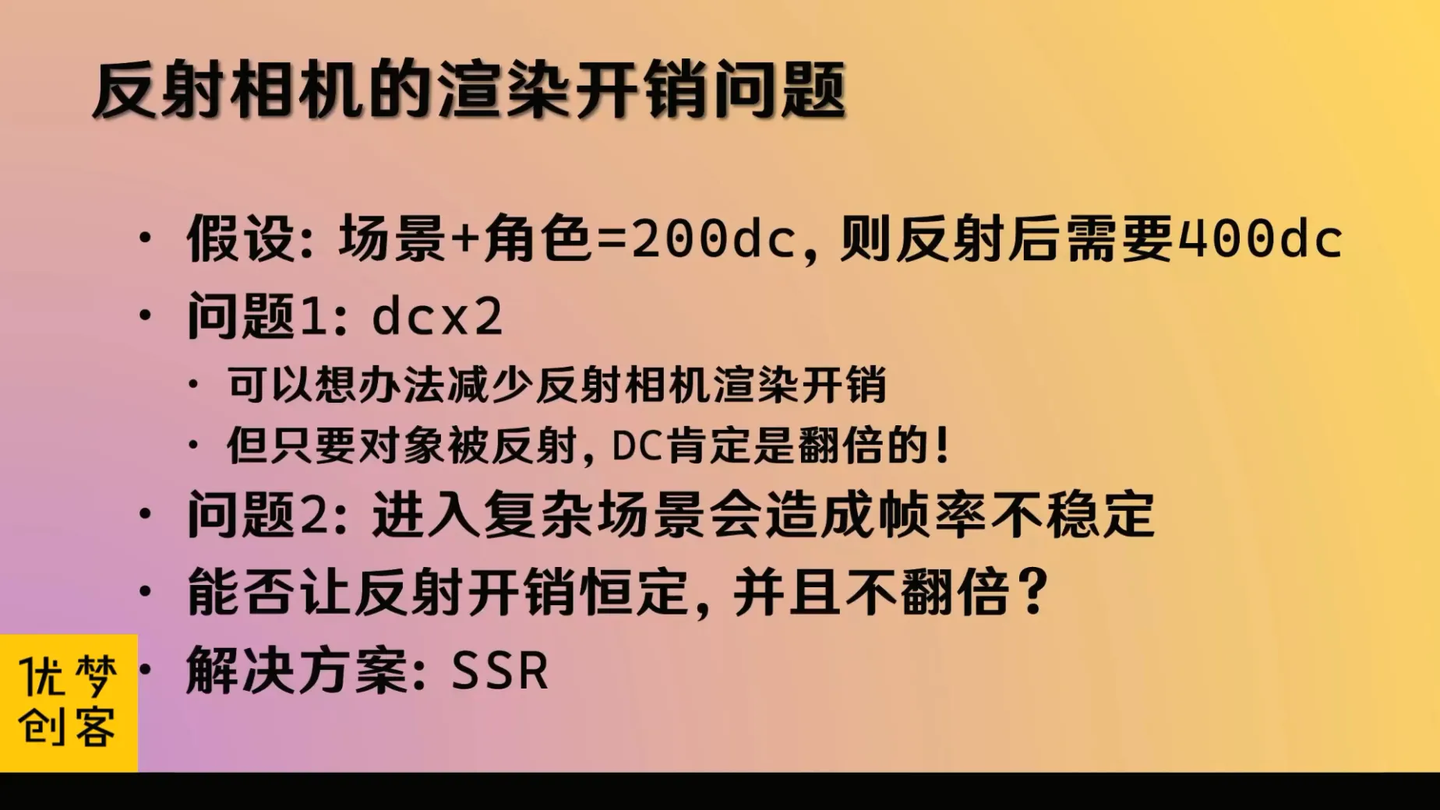

反射相机的渲染开销问题

反射相机应该来说是一种比较完美的一个反射方式，它的优点，是能把场景里面本来看不见东西也反射出来，这个是使用SSR或者SSRP技术所做不到的
SSR或者SSRP技术是屏幕里面有什么，它才能反射什么；没有的它就反射不了而反射相机，则能很完美的实现这个效果。但是，大部分的游戏都不会采用反射相机，其核心原因就是它的渲染开销确实很大，在实时环境下，反射相机的开销比立方体环境映射要小一些，但是整体开销仍然不小
那么判断依据是什么呢？
假设我们游戏里面有场景、角色，如果有200个渲染调用，也就是说要把场景里面的物件跟角色分成200次渲染调用，让我们的显卡来进行渲染，由于此时除了主摄像机，还架设了一个反射相机，所以说要把这200个需要反射的物体再渲染一遍，那么总体的渲染的绘制调用次数就是400次，在我们的图形显卡当中，现在的图形显卡硬件都很厉害，渲染个几万个面毫无压力，几十万个面也是，如果将这些渲染放在一个批次里面，渲染性能也还可以，但是问题是，如果渲染的次数比较多，比如说一秒一帧，一帧400次渲染，调用400次DrawCall，这种情况下，即使顶点数量很少，显卡渲染的速度也是非常慢的
具体为什么，大家可以看我的关于GPU硬件和GPU优化的公开课（文末加我领取），在这就不再赘述了
需要知道的一点，就是反射相机每渲染一次，渲染开销就需要双倍，DrawCall乘以二，这个过程中，渲染相机的开销没有办法避免，一定是两倍的开销，这是反射相机的第一个问题。
接下来我们来看看反射相机的第二个问题：如果突然进入一个带反射的复杂场景，会造成帧率不稳定。比如说从一个室外场景（没有反射）进入到一个室内的一个大理石教堂（有反射了），也就是从一个简单场景进入到一个带反射的场景，这个场景可能还很复杂，那么你整个游戏的帧率会突然卡一下，给用户的体验，就像这个游戏卡bug了一样
那么上述两个问题是否存在解决方案呢？答案是有的，也就是接下来我们要讲的，SSR技术

SSR

SSR效果

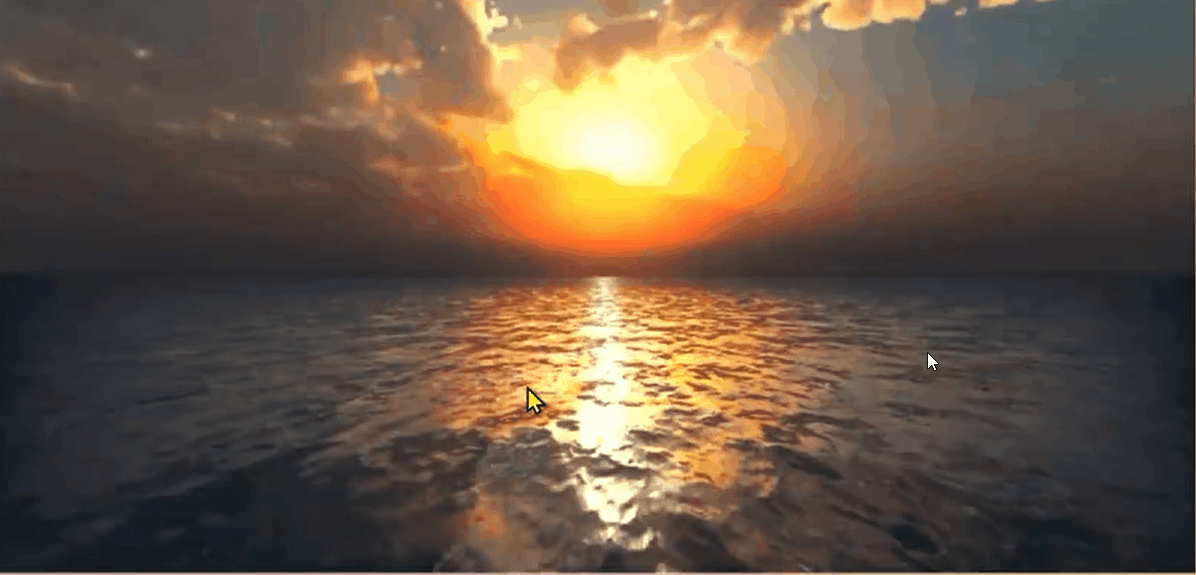

上图展示了太阳在水面被反射的效果

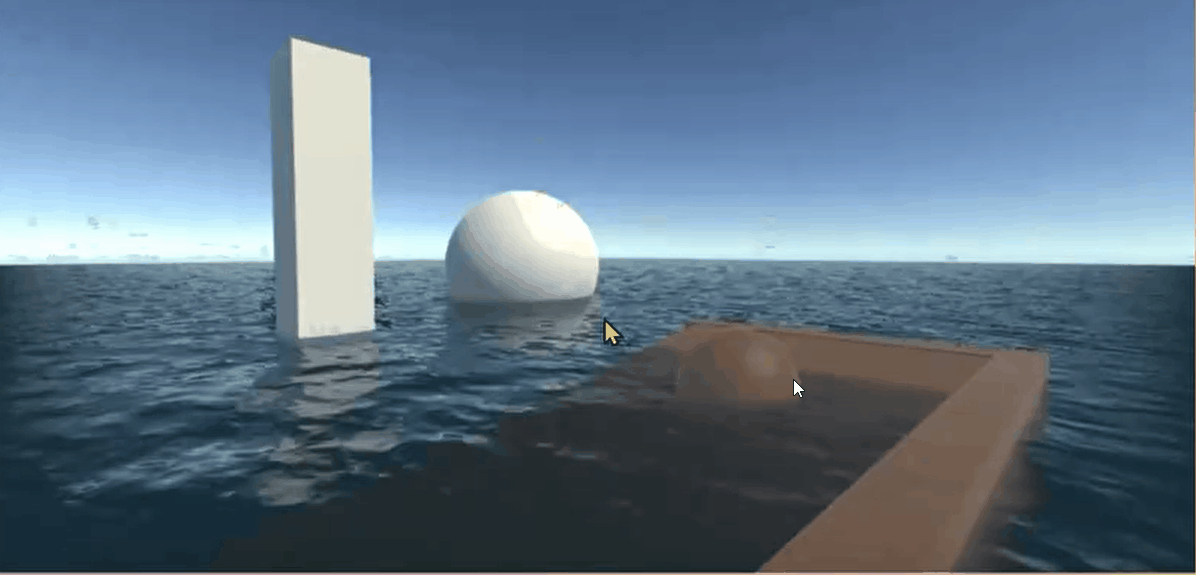

上图展示了立方体和球体在水面的反射效果
相对反射相机来说，SSR既有反射效果，又能不让渲染帧率翻倍，并且能在一个DrawCall里面完成反射渲染，优势很明显
下面，我们来了解一下其具体的实现原理

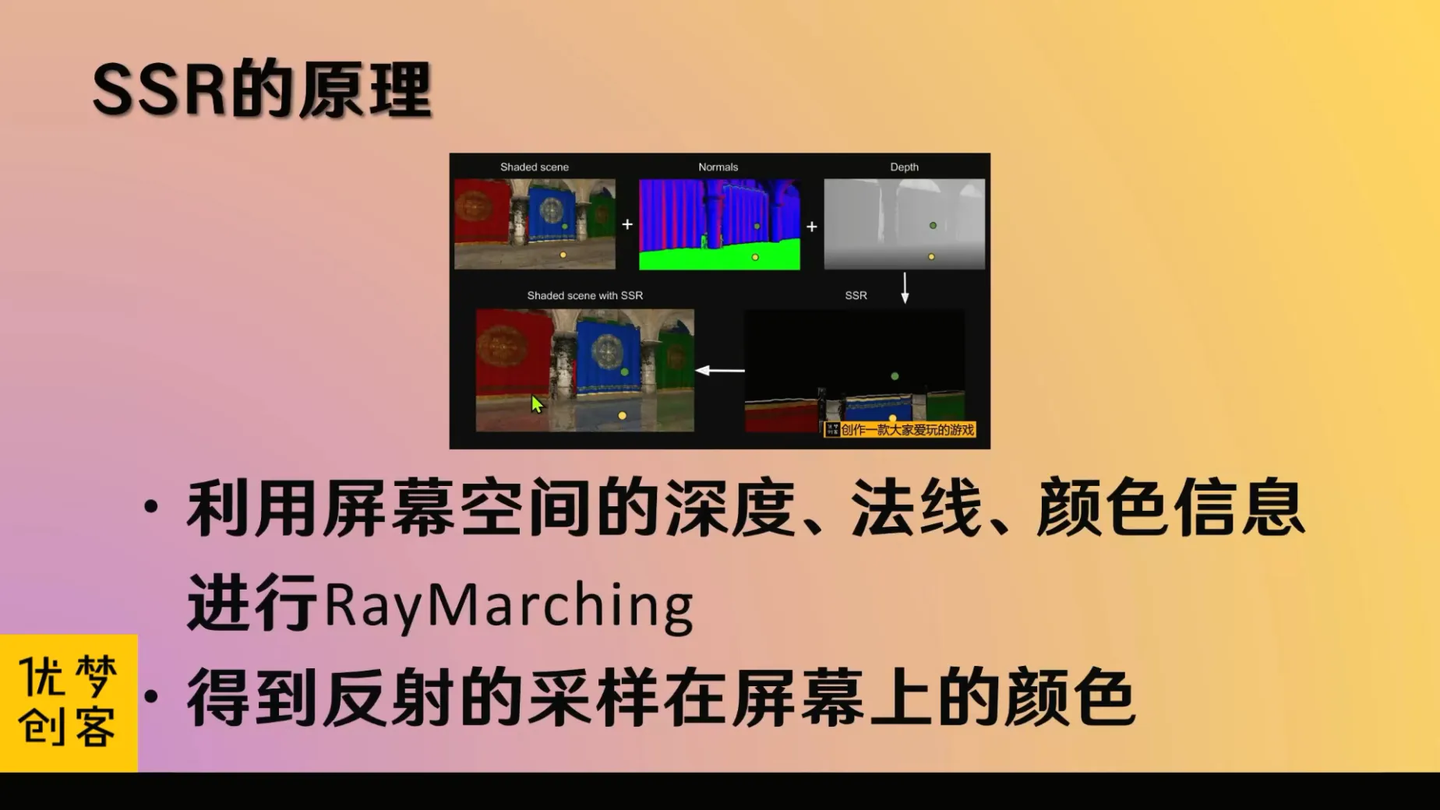

SSR的原理

SSR的最基本原理是利用屏幕空间的深度、法线、颜色信息进行RayMarching，得到反射的采样在屏幕上的颜色

SSR的步骤

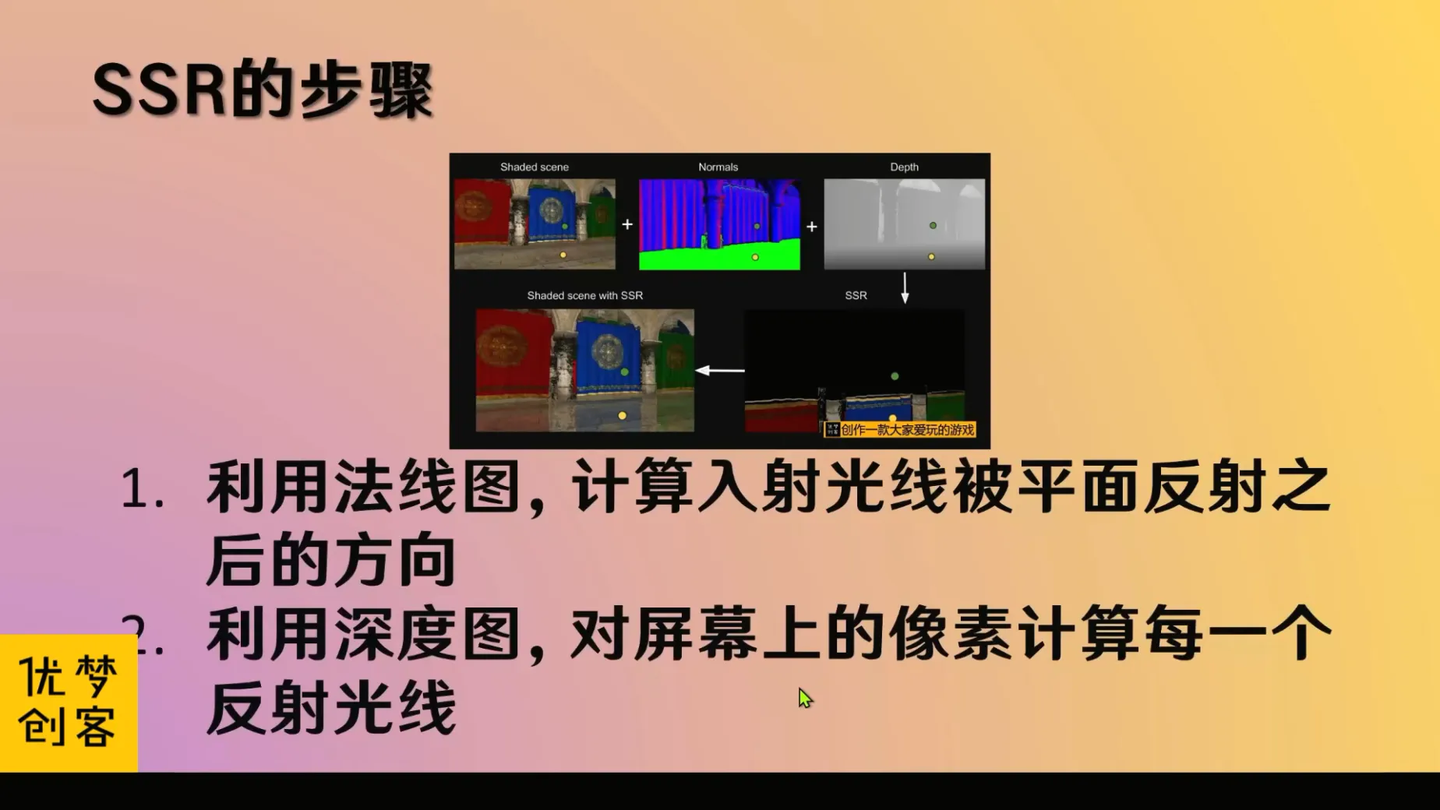

上图中展示了SSR实现的大体流程
首先，我们需要一个渲染的场景（上图中的“Shaded scene”图）

然后，根据渲染场景，我们可以获得其法线信息（上图中的“Normals”图）

法线信息代表场景中地面、墙壁（或者说门帘）的反射信息，不过相对来说，法线信息不是很重要，我们更需要关注的是深度信息
以及深度信息（上图中的“Depth”图）

再然后，就可以根据深度信息，获得渲染出来的场景的反射信息

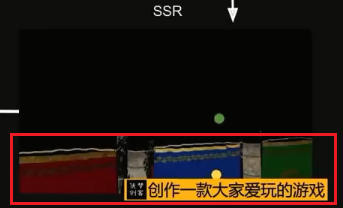

上图中红框框选的部分，即反射信息
最后，当根据场景的深度信息把底下的反射信息给渲染出来以后，再把它叠加到原来的地面上，我们就可以在地面上看到反射了，这就是我们的反射呈现的全部流程

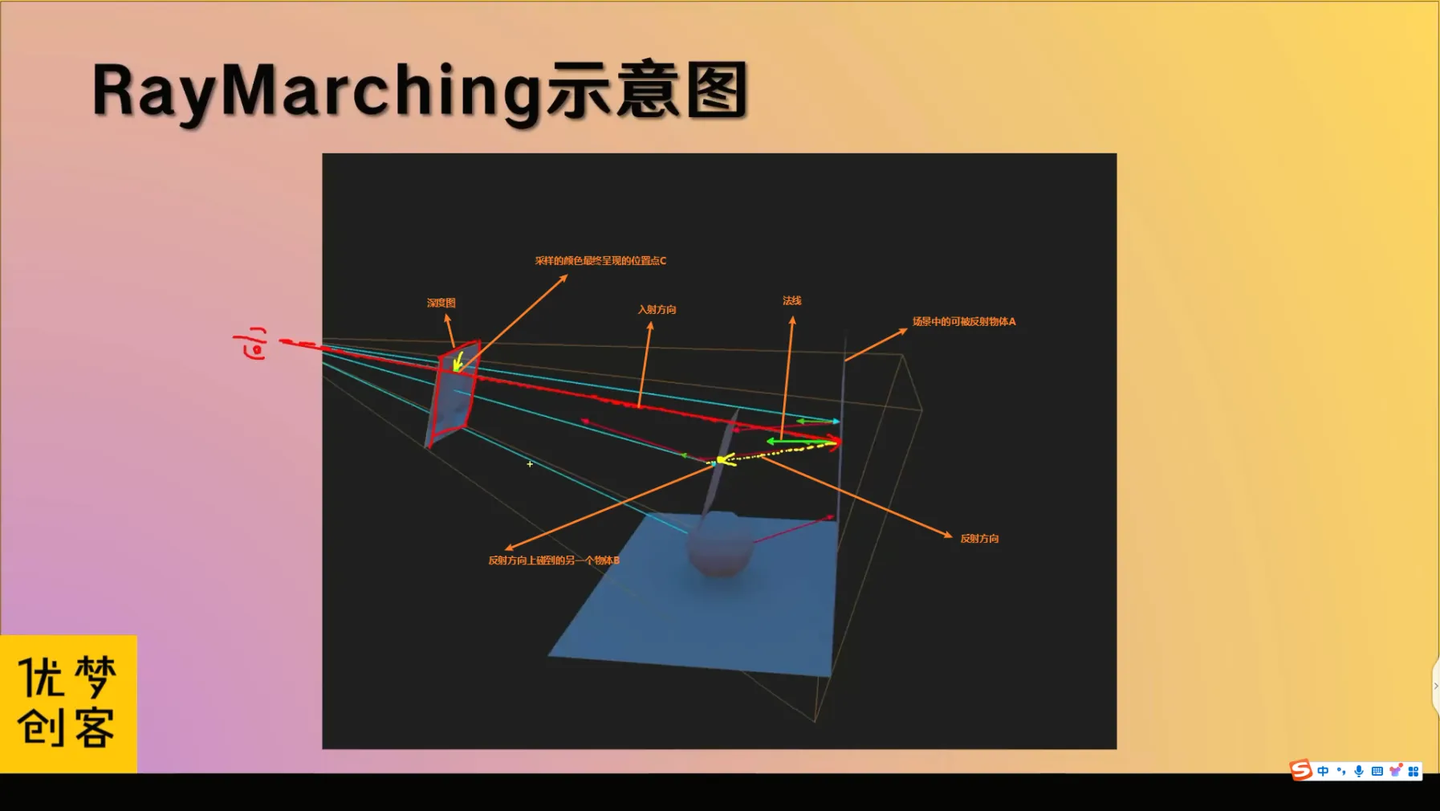

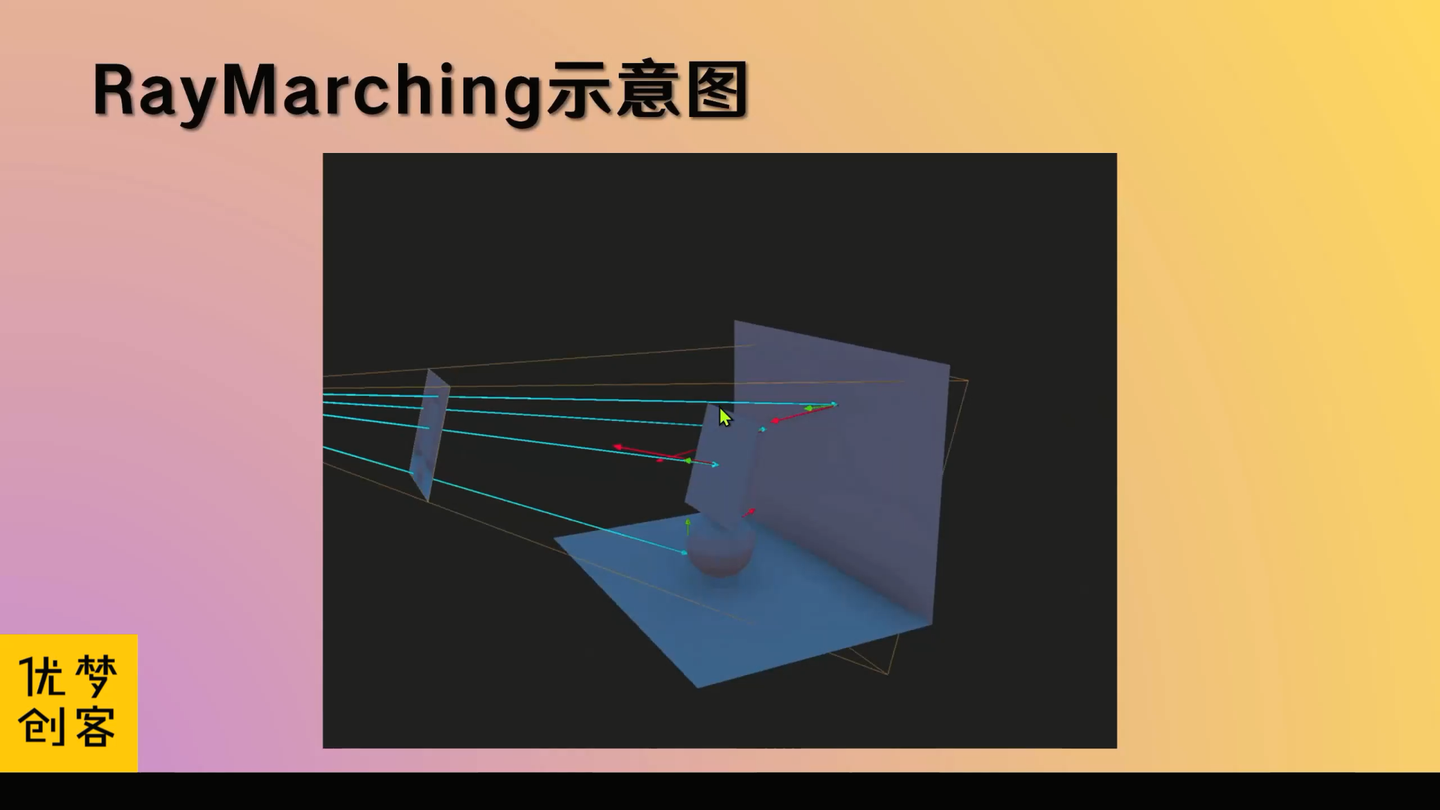

RayMarching示意图

那么什么叫RayMarching？
RayMarching就是对反射的颜色进行采样
PS：将这个采样的结果混合到地面上的技术，就是SSR技术
RayMarching技术的算法实现起来比较复杂，我们会把它放在系统的学习的时候去讲，在这里，我们仅简单进行一个原理的讲解，或者，我的另外一个“体积云”的公开课里面也有对RayMarching技术的详细介绍，如果你感兴趣的话，可以关注一下我的这个公开课
在RayMarching时，我们要进行一个反射的计算

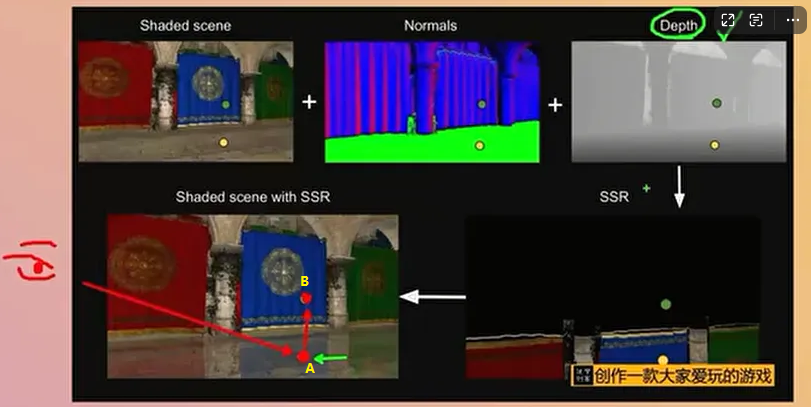

比如说，从上图中的眼睛看向地面上的一个点A，这个点有其对应的反射点（此例中为墙面上的B点），我们需要计算这个反射点的位置，此时就需要利用到包含深度信息的深度图（上图右上的Depth图）
接下来我们通过下面这个场景来具体展开一下

上图中，展示了入射光线如何通过深度图、法线图，最终采样到反射像素点的颜色

如果射线从上图眼睛处发出，通过深度图，我们就可以确定，在射线方向的什么位置会碰到一个物体，如上图，射线最终碰撞到“可被反射物体A”。碰到这个物体后，我们再通过法线图，就可以知道碰撞点的法线朝向，在知道法线朝向后，很容易就能算出来一个反射方向
再然后，我们沿着反射方向，再次通过深度图去找，在另一个位置我们又碰到“另一个物体B”，那么我就取这个碰撞点的颜色，把它渲染在我们的“采样颜色最终呈现位置点C”
到此为止，整个的反射就渲染完了，这就叫做RayMarching技术
RayMarching的整个的运算，是在屏幕后期处理的时候完成的，也就是类似于我们讲的美颜阶段，美颜就是拍照片拍完以后，照相机通过美颜算法，可以把相貌变得更美丽。同样的，我们的RayMarching也是在整个场景拍照，把场景照出来了，再做一个后期处理，获得场景的深度，获得场景的法线，计算反射方向，计算反射点的颜色，然后把它贴在原图上面，流程和美颜类似
RayMarching的原理就这么简单，但如何利用深度图进行反射点采样，是SSR技术的一个难点，需要比较多的图形学知识，也需要对Unity的理解
关于SSR的基本原理，我们就先讲到这里，如果你想要系统的学习如何实现，或者想知道如何通过算法把这个效果加到你的作品里面，那你也可以去系统学习我们的“TA全栈”TA全栈开发大师 V2024（公开课）
接下来，我会给大家讲一个更进阶的一个内容。不过在讲这个内容之前，我们先来看看SSR的问题所在：SSR并不是没有缺点的

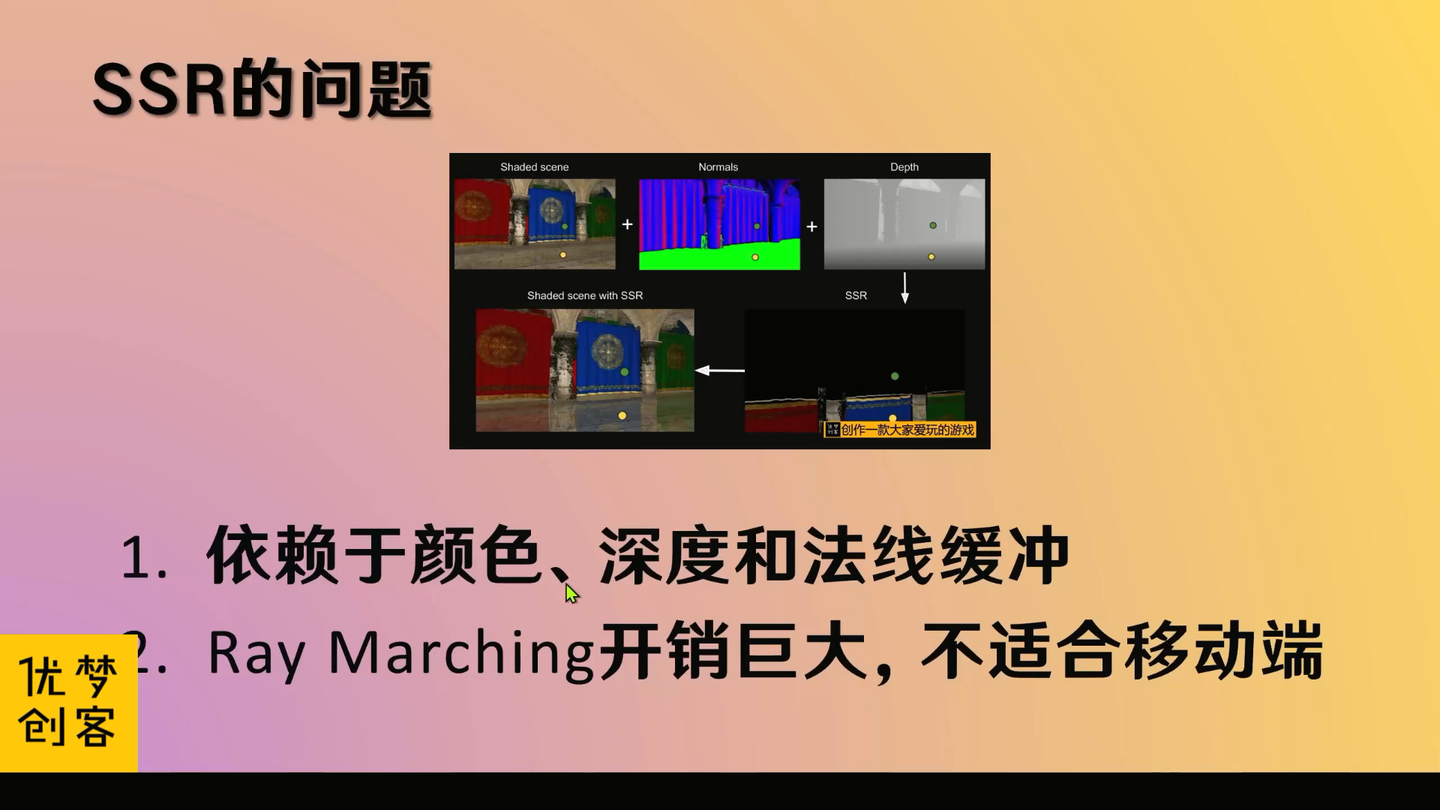

SSR的问题

SSR主要具有以下2个缺点：

SSR必须依赖于颜色、深度和法线缓冲

SSR依赖于场景里面必须要渲染一个场景颜色图，也需要场景渲染深度信息、法线信息
简单的场景项目，可能并不需要渲染深度图和法线图，这种情况下，单独为了SSR去进行渲染，就会产生额外的开销，然而，这并不是最紧要的问题，因为什么原因呢？因为在URP管线，或者HDRP管线里，大部分时候我们都是需要深度和法线信息的，没有这些东西很多效果做不出来，所以说。这个倒不是什么特别大的问题
并且，如果熟悉URP管线的定制的话，很容易就能够获取到这几个图的信息，进而把效果渲染出来。相对来说，下面的第二个问题会更紧要些

2. RayMarching开销巨大，不适合移动端

RayMarching技术虽然是在一个Pass里面就能够完成这个反射的计算，但是它这一个Pass的开销是比较大的，因为它是往屏幕上面的每一个像素点去发射射线，并且，它发射出来的这个射线，不是说一次性的发射一个射线就计算一个反射，而是要一步一步的往前试探
这里是一个核心的面试点：
它是一步一步的往前走，一步一步的往前走，一步一步的往前走，每走一步其实都是for循环的一次循环，都会产生一次循环的指令开销。而想要效果做得好，就需要每一次走的步数尽量小，因为步数小效果就会更精确；但与此同时，这样的操作，就会带来更大的渲染的循环开销
综上所述，这就是RayMarching的问题所在。我们在移动端使用的时候，通常需要把RayMarching迭代的步数降低，或者不采用RayMarching技术，而是使用SSPR技术

SSPR

SSPR，比SSR多了一个“P”(Plane)，就是平面的意思，也就是说，这种技术只能用在平面的反射上，但是它对平面反射做了高度的优化，使得它既能在一个Pass里去完成渲染；同时，这一个Pass又不需要像SSR一样进行那么多次的循环

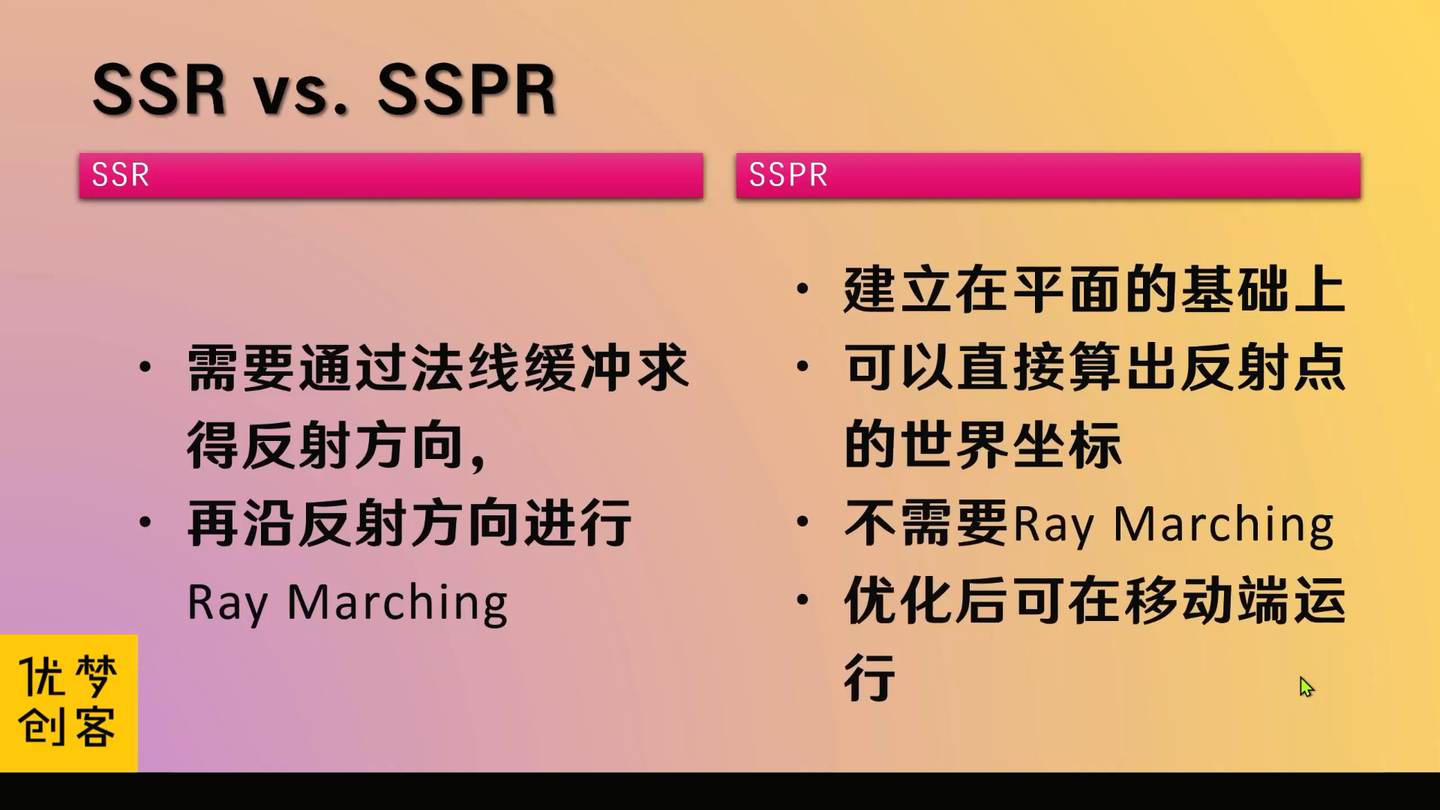

SSR vs. SSPR

上图是SSR和SSPR的对比，写得很清晰，这里就不再一一展开说了
值得提到的一点是，SSPR优化的核心点，在于它只能基于平面进行反射，因此可以直接算出反射点的世界坐标；而SSR，由于它能针对任意的平面，所以说不能够直接通过入射方向直接算反射方向，而是需要根据法线方向的不同，算出不同的反射方向。并且SSR还需要进行RayMarching；SSPR不需要RayMarching，也不需要做RayMarching的优化

SSPR渲染流程

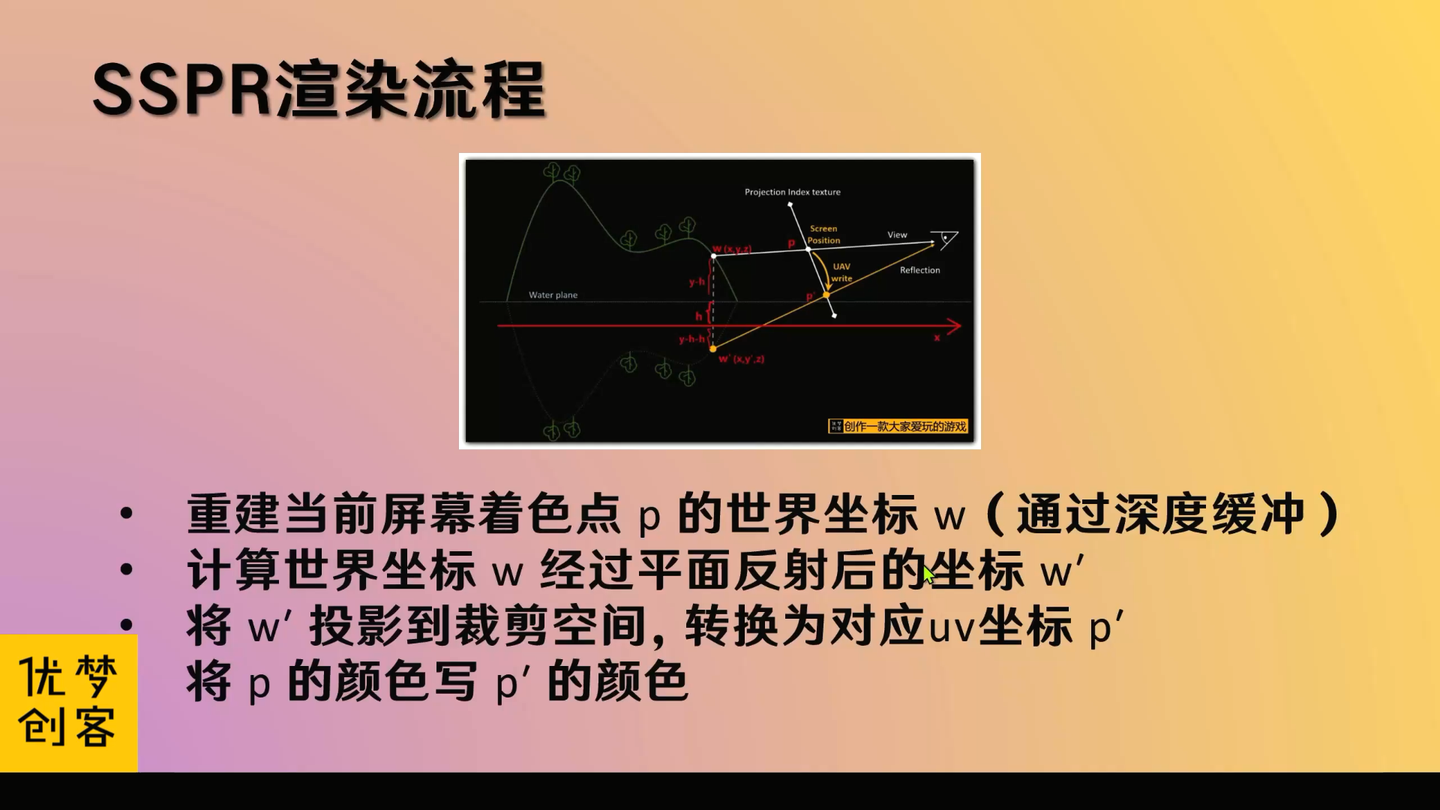

上图是SSPR的渲染流程
具体的技术，我会在系统学习的时候详解，这里就不深入了，因为它跟SSR原理是差不多的，只不过它会更简单一些，大家需要的话可以根据我在上图中提供的算法再自己去推论一下

小结：反射的四种实现方式

那这样的话，我们就把反射的四种实现方式给大家分析清楚了，这里再给大家做一个总结
我们介绍了四种在游戏实时渲染当中的反射方式
第一种方式：使用环境映射的方式
环境映射方式是 unity 本身内置支持的一种方式，你只要在场景里面放入一个 Reflection，就能够进行环境反射。
环境映射方式的缺点是不能用于一些平面的反射，因为平面反射的时候会出现反射跟原物体不对齐的情况。你可以使用 Box Projection 来去进行校正，但是即使校正，也不能做到完全的严丝合缝的平面反射
在讲环境映射的时候，我还给大家讲到了环境映射时候的一些重要的面试考点，比如立方体映射的原理，比如Interior Mapping 技术
第二种方式：使用反射相机
对于一些平面物体，我们可以使用反射相机来进行反射，反射相机可以获得一个完美的反射效果，对场景里面看不到的物体进行反射，用反射相机可以做到，而用 SSR 或者 SSPR ，都是反射不到的
但是反射相机也有它的问题：反射相机它会让我们的渲染的开销直接翻倍，那这个对于我们的设备的性能压力是非常大的。所以说，我们就引入了我们的第三种方式，就是使用基于屏幕空间的一个反射
第三种方式：使用基于屏幕空间的反射（SSR）
这种屏幕空间反射可以基于任意的物体表面，不管你是曲面、球形还是平面，它都可以反射
但是 SSR 本身是需要用到一步一步的去求得反射点，效率是比较低的，用在移动端呢，需要经过大量的优化，所以我们说还有另外一种方式就是使用 SSPR
第四种方式：使用SSPR
SSPR 只能用于平面，但是它是经过高度优化，它可以在一个 Pass 里面去实现反射
唯一的问题就是它不能反射屏幕以外的物体
