文章介绍了ROS中用于描述机器人模型的URDF和XACRO格式，包括它们的特点和使用场景。URDF是基础的XML格式，而XACRO是其扩展，允许使用变量和宏简化建模。在3D模型选择上，DAE适合仿真和可视化，而STL适合实时控制和碰撞检测。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

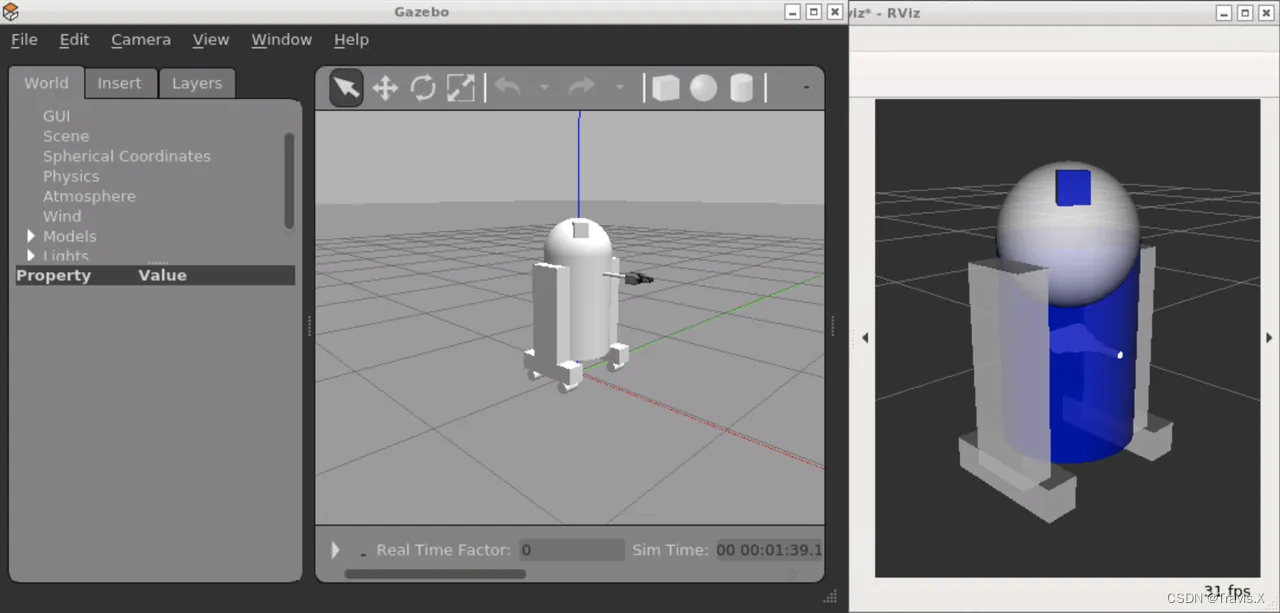

前言

URDF和XACRO是ROS机器人领域中用于描述机器人模型的两种XML格式文件，都是使用XML语法来定义机器人模型的结构、物理特性以及运动学参数等。URDF (Unified Robot Description Format)和XACRO (XML Macros)是ROS中常用的两种机器人建模语言。虽然它们都是用于定义机器人模型的语言，但它们有不同的特点和使用场景。本文将详细介绍URDF和XACRO的区别，另外对于URDF和XACRO如何选择三维模型上也会进行解释。
在这里插入图片描述

一、URDF与XACRO简介

URDF和XACRO是ROS机器人领域中用于描述机器人模型的两种XML格式文件，都是使用XML语法来定义机器人模型的结构、物理特性以及运动学参数等。

URDF (Unified Robot Description Format)和XACRO (XML Macros)是ROS中常用的两种机器人建模语言。虽然它们都是用于定义机器人模型的语言，但它们有不同的特点和使用场景。本文将详细介绍URDF和XACRO的区别。

1.1 URDF

URDF是ROS中常用的机器人建模语言，其主要特点如下：

URDF是一种XML格式的机器人描述语言，用于描述机器人的几何、运动学、惯性参数等信息；
URDF语言可以用来描述机器人的各种部件，例如连杆、传动、关节、传感器等；
URDF支持的关节类型包括：旋转关节、滑动关节、万向节等，同时还支持描述固定关节和浮动关节；
URDF可以通过visual和collision两种类型的模型来表示机器人的外形和碰撞形状，支持多种文件格式，如STL、DAE、OBJ等；
URDF支持描述多个连杆的机器人，可以使用链式关节描述多连杆机器人的运动学关系。

URDF的优点在于：

URDF语言比较简单易学，基本的XML语法和标签结构清晰明了；
URDF支持机器人的基本建模和可视化，可以通过URDF创建机器人的三维模型，并可在ROS中可视化；
URDF支持描述机器人的各种部件和关节类型，可以为机器人提供运动学和惯性参数等信息。

1.2 XACRO

XACRO是URDF的一个扩展，是一种基于XML的宏语言，可以使用变量、循环、条件等特性来简化URDF的编写。XACRO的主要特点如下：

XACRO是一种基于XML的宏语言，使用变量、宏、条件和循环等语法结构，可以方便地重复使用和修改URDF模型；
XACRO语言可以用来描述机器人的各种部件，例如连杆、传动、关节、传感器等，与URDF一样；
XACRO可以使用宏的方式来简化模型的描述，例如定义机器人模型中重复出现的部件，可以定义一个宏，然后在模型中反复使用该宏，从而减少了冗余代码；
XACRO支持使用参数和变量来动态定义模型，从而使模型的描述更加灵活和通用；
XACRO还支持将URDF模型和XACRO文件混合使用，从而可以更加方便地编辑和管理复杂的机器人模型。

XACRO的优点在于：

XACRO可以通过宏的方式来简化URDF模型的编写，使模型更易于维护和扩展。这些宏可以定义成模板，然后在多个模型中使用，从而节省了大量时间和精力。
另一个XACRO的优点是可以使用XML命名空间，使其更具可读性和可维护性。使用XML命名空间，可以在XACRO文件中使用ROS参数服务器，从而可以轻松地将参数传递给模型。
XACRO还可以使用条件语句和循环语句，从而可以更加灵活地控制模型的创建。这使得在URDF文件中实现类似于编程的结构和逻辑变得更加容易。

此外，XACRO还支持一些高级功能，如继承和插槽，使得可以通过创建可重用的组件来构建复杂的机器人系统。

使用XACRO，可以使URDF模型更加易于维护和扩展，并且可以更加灵活地控制模型的创建。

二、三维模型的选择DAE还是STL？

在选择使用DAE模型和STL模型时，需要考虑模型的准确性、复杂度和性能等方面的因素。

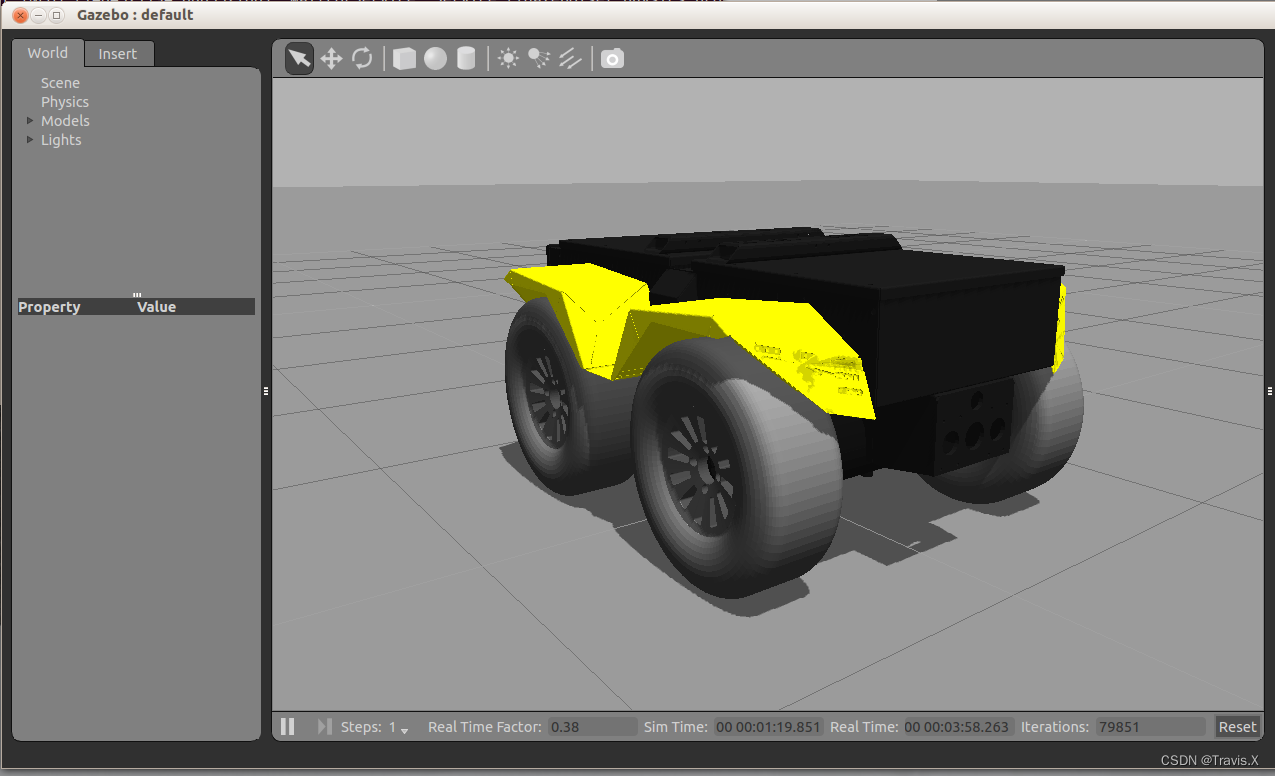

DAE模型（Collada模型）通常是使用3D建模软件创建的，可以包含几何形状、材质、纹理和动画等信息，可以在视觉效果上提供更好的细节和真实感，适用于机器人仿真和可视化。但是，DAE模型的文件大小通常比较大，加载和渲染速度较慢，不适合在实时控制和导航中使用。

在这里插入图片描述

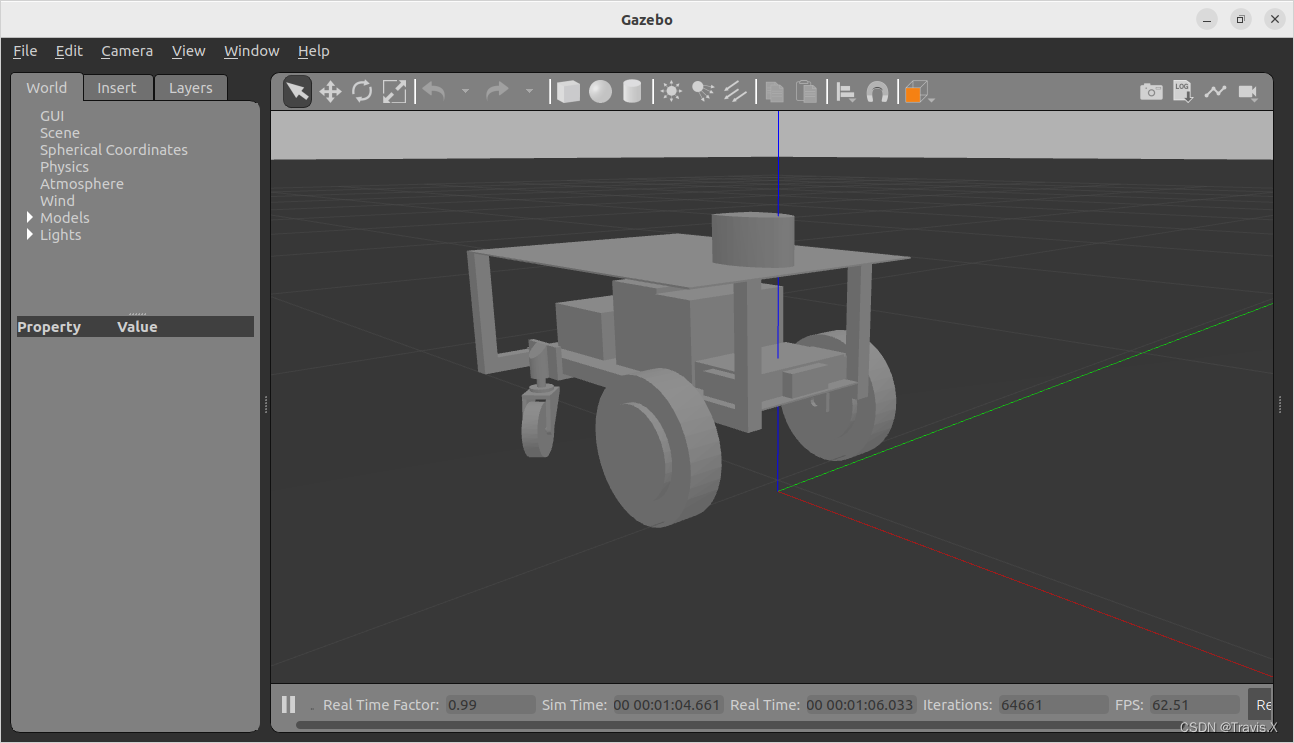

STL模型是一种基于三角形网格的模型格式，通常用于描述几何形状和物体表面，适用于快速的物体检测和碰撞检测。STL模型的文件大小通常比较小，加载和渲染速度较快，适合在实时控制和导航中使用。但是，STL模型不包含材质和纹理等信息，视觉效果较差。

在这里插入图片描述

三、总结

综上所述，URDF和XACRO是用于描述ROS机器人模型的两种XML格式文件，其中XACRO是URDF的扩展工具，使URDF文件更加简洁和可维护。

在选择使用DAE模型和STL模型时，需要根据实际应用场景和需求进行选择。如果需要更好的视觉效果和真实感，则选择DAE模型；如果需要快速的物体检测和碰撞检测，则选择STL模型。同时，对于DAE模型的使用，需要注意其文件大小和加载时间可能会更大，同时需要更强大的计算机资源来处理。因此，在实际应用中需要权衡利弊，根据具体需求来选择合适的模型文件。
