【小技巧】Vivado锁定增量编译技术

为了实现对FPGA系统的place、route的锁定，只通过vivado中setting中的增量设置是不够的，这里需要加入锁定设计。其具体步骤如下：

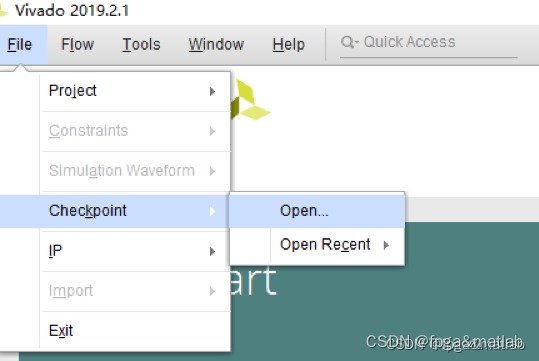

打开vivado软件，在弹出的界面中，选择如下菜单：

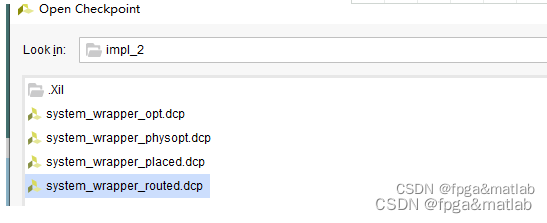

选择已经被布局布线过的工程中的如下文件：

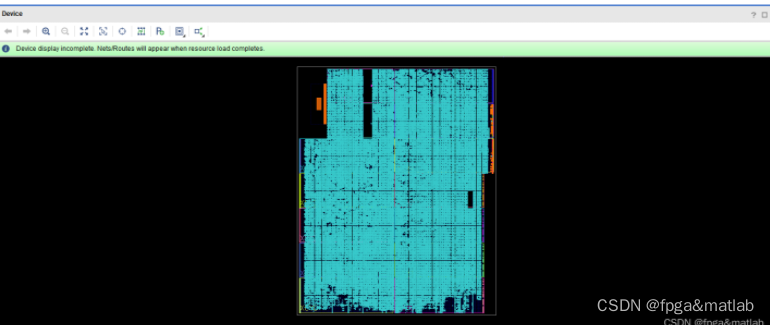

打开之后，可以看到dcp文件的效果图：

  打开后，在TCL Console中输入：“lock_design –level routing”，然后按回车，做完这一步后，设计就锁定好了，dcp文件就可以用了。这个步骤时间较长，需要耐心等待。

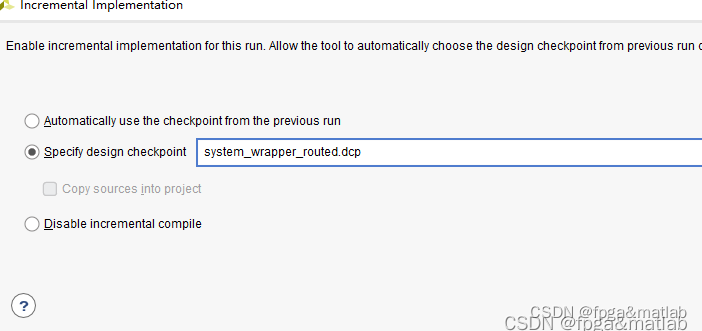

 完成之后，点击保存，，然后重新打开工程，做完程序修改之后，然后做如下的设置：

  然后开始综合，实现锁定增量编译。
